前言

一、软硬件的准备

1. Ai-M61/M62系列模组或者开发板一个
2. Ai-M61/M62烧录软件：点击下载
3. 模组烧录：USB转TTL串口板一个
4. 开发板烧录：Type-C线一条

二、硬件接线

Ai-M61-32S模组，按照如下表格进行接线

USB转TTL	A i-M61-32S
VCC	3.3V
GND	GND
TXD	RXD
RXD	TXD

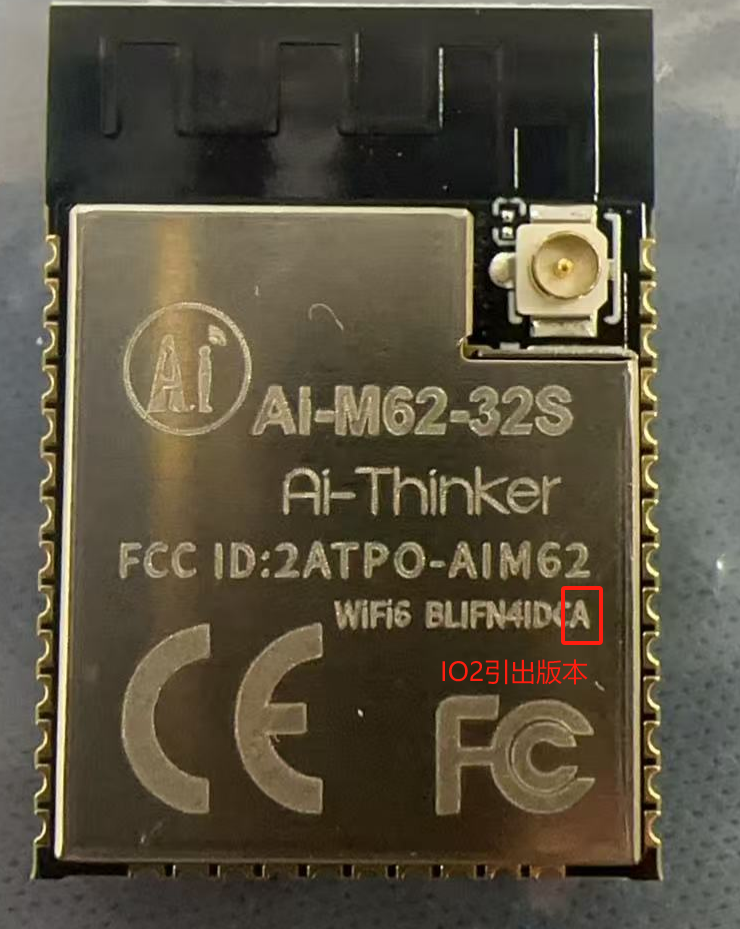

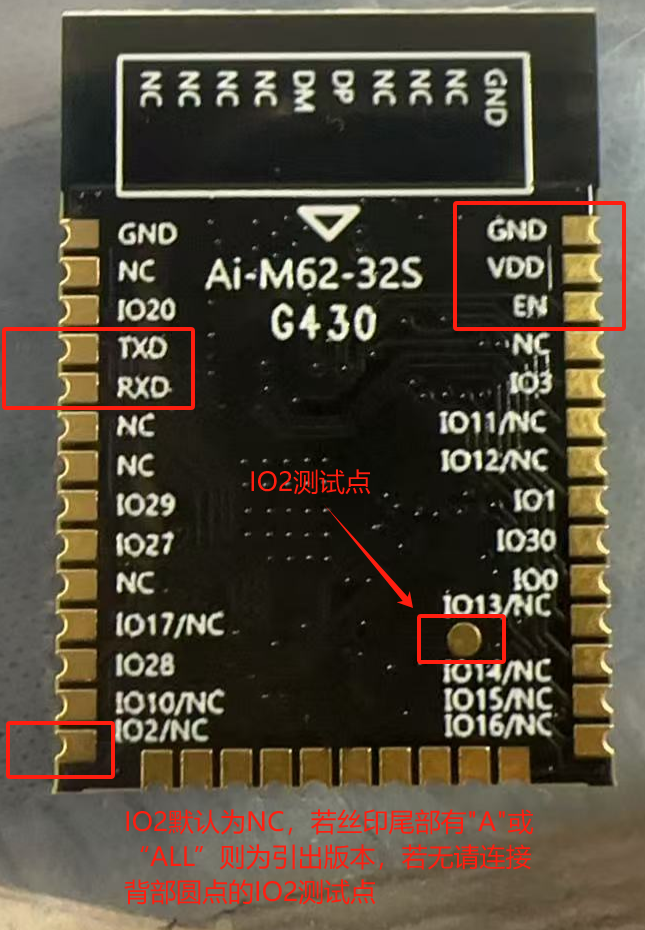

RTS	IO2(模组背部圆点)

Ai-M61-32S开发板，接入Type-C线

三、烧录软件的使用

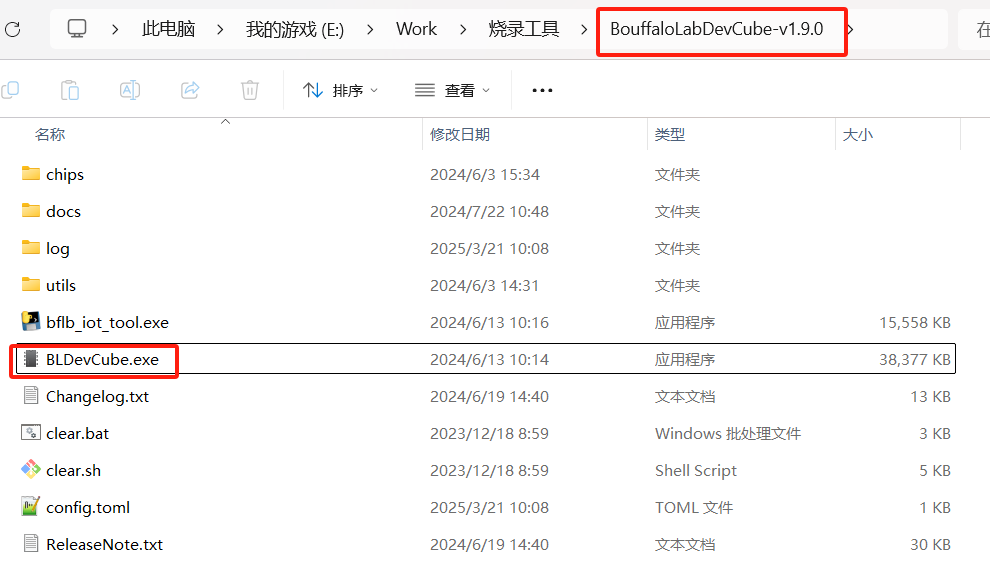

1. 双击BLDevCube.exe软件，如下图

2. 选择BL616/618芯片

（1）选择BL616/618芯片
（2）点击确定

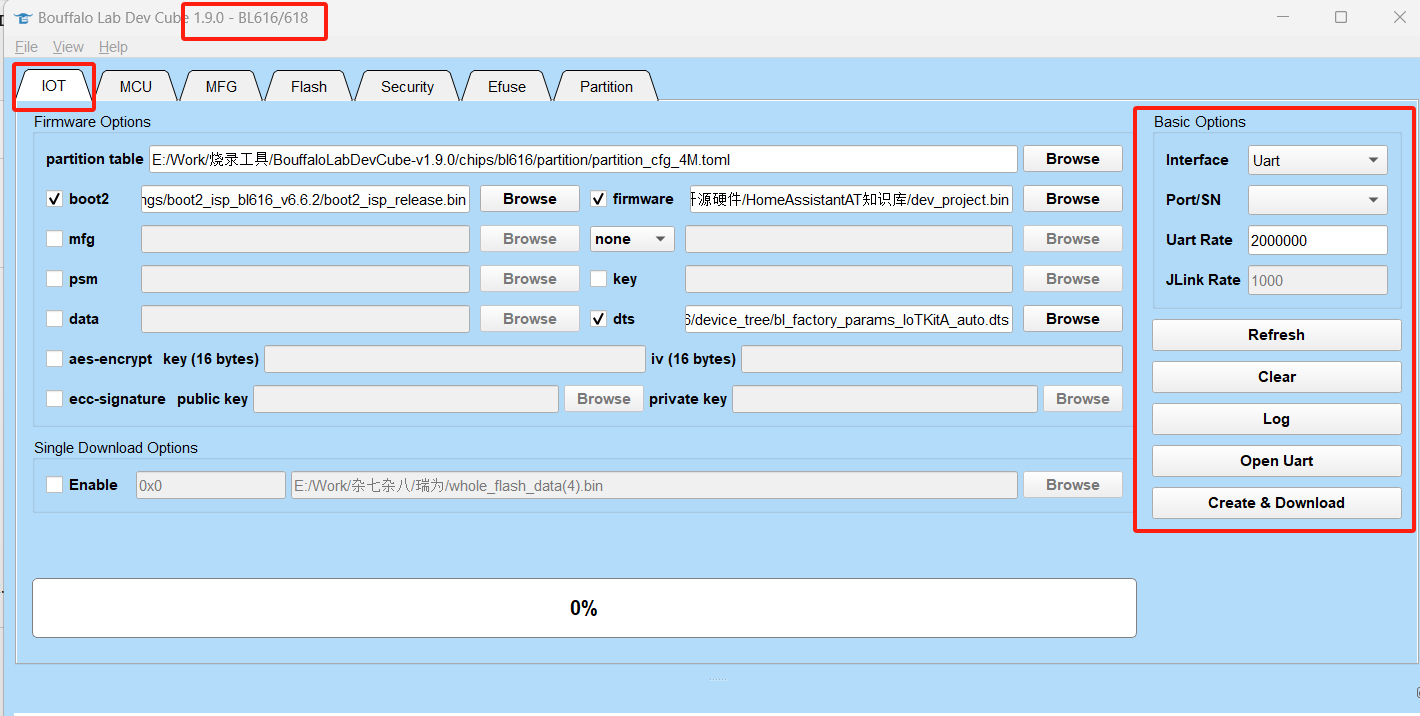

3. 选择IOT的下载方式,右侧interface选择Uart

若使用安信可淘宝店购买的CP2102，波特率选择921600，若有FT232芯片则可以选择2000000。开发板串口芯片为340C，也可以选择2000000

4. 把相关的烧录文件按照如下截图进行放置(针对模块二次开发的情况，固件未合成)

（1）分区文件
（2）boot文件
（3）用户编译的APP文件
（4）射频参数文件

5. 把相关的烧录文件按照如下截图进行放置(针对出厂固件的情况，固件已合成)

6. 点击Create&Download按钮开始烧录。

注意进入烧录模式
模组：将IO2接入TTL的话则自动进入烧录模式。
开发板：长按IO2不松开，短按EN，再松开IO2。
M62开发板则为长按Burn键，若无法进入再重复上述操作。

部分错误码如下：
0050——没有进入烧录模式
0023——时钟校验错误，降低波特率

7. 出现All Success则说明烧录完成
