minIO集群etcd部署和联邦扩容+nginx负载均衡实践

1 任务背景

公司有一个OA系统，其中有一个文件子系统模块，用于处理用户办公文件，主要是各种office word、excel、ppt、wps等日常办公文件，这个子系统还承载了在线编辑文档的存取，由于在线编辑需要保存大量历史版本的过程文件，这使得文件系统需要保存的文件大小快速增长，年预估达100T级别，如果系统升级为面向企业的平台，那么存储需求就更大了，PB级别的存储量是很正常的事情。
在面对如此庞大的存储需求，我们通常有两种方案可以选择，一是使用阿里云、腾讯云、华为云等对象存储服务，二是自建存储服务器。第一种方案是最省事也是最容易实现的方案，但数据托管在别人的服务器上，始终觉得心里不踏实，而且费用也是非常可观的。第二种方案虽然要求技术支持高，部署过程复杂，但数据始终是存储在自己的机房里，所谓“我命由我不由天”，命运掌握在自己手里。

2 技术选型

经过一番调研，我决定选用minIO作为文件存储系统。MinIO 是一个高性能的分布式对象存储系统，旨在提供与 Amazon S3 API 兼容的存储服务。它被设计为简单、可扩展且高度可靠，适用于大规模的数据存储和处理需求。而管理minIO分布式系统的工具，etcd是不二之选，天生与minIO无缝结合，打造高可用大规模分布式文件系统的最佳组合。Etcd 是一个分布式键值存储系统，专门用于分布式系统中存储配置信息、元数据和其他关键数据，其起到了minIO服务的管理作用，有点类似于微服务框架中的服务管理中心Nacos，提供了minIO服务的注册与发现、配置管理、服务选举等功能。

关键词：etcdminio联邦扩容分布式文件系统

3 拓扑规划

这次实践是作为生产环境的一次单元测试，我不可能使用那么多真机来试验，所以使用虚拟机进行模拟，本次实验使用vmware station安装的ubuntu，总共7个服务器。

ip地址 角色 磁盘挂载
192.168.0.102 etcd服务 （无需挂载额外磁盘）
192.168.0.103 etcd服务 （无需挂载额外磁盘）
192.168.0.104 etcd服务 （无需挂载额外磁盘）
192.168.0.106 minIO服务 /home/user/minio/data1, /home/user/minio/data2
192.168.0.107 minIO服务 /home/user/minio/data1, /home/user/minio/data2
192.168.0.109 minIO服务 /home/user/minio/data1, /home/user/minio/data2
192.168.0.110 minIO服务 /home/user/minio/data1, /home/user/minio/data2

其中

  • 192.168.0.102，192.168.0.103，192.168.0.104作为etcd服务集群。
  • 192.168.0.106，192.168.0.107作为第一个minIO服务集群，分别挂载两个额外的独立磁盘，为了验证分布式和扩展特性，每个磁盘大小只安排了1G，特意很容易就让磁盘写满。
  • 192.168.0.109，192.168.0.110作为第二个minIO服务集群。

具于如何为虚拟机划拨和挂载磁盘，后续文章将给出详细的操作步骤。

4 实施步骤

4.1 部署etcd服务集群

在每台etcd服务器上，进行如下相同的操作：

  • 创建etcd工作目录
mkdir -p /home/user/etcd/data
mkdir -p /home/user/etcd/bin
mkdir -p /home/user/etcd/conf
  • 下载etcd程序
cd /home/user/etcd
wget https://github.com/etcd-io/etcd/releases/download/v3.5.14/etcd-v3.5.14-linux-amd64.tar.gz
tar -xvf etcd-v3.5.14-linux-amd64.tar.gz
mv etcd-v3.5.14-linux-amd64/etcd bin/
mv etcd-v3.5.14-linux-amd64/etcdctl bin/
mv etcd-v3.5.14-linux-amd64/etcdutl bin/
rm -rf etcd-v3.5.14-linux-amd64
rm -rf etcd-v3.5.14-linux-amd64.tar.gz
chmod +x bin/etcd
chmod +x bin/etcdctl
chmod +x bin/etcdutl
  • 配置
vim conf/etcd.conf

192.168.0.102的etcd配置：

name: etcd1
data-dir: /home/user/etcd/data
initial-advertise-peer-urls: http://192.168.0.102:2380
listen-peer-urls: http://0.0.0.0:2380
listen-client-urls: http://0.0.0.0:2379
advertise-client-urls: http://192.168.0.102:2379
initial-cluster-token: etcd-cluster-token-for-minio-zxht
initial-cluster: etcd1=http://192.168.0.102:2380,etcd2=http://192.168.0.103:2380,etcd3=http://192.168.0.105:2380
initial-cluster-state: new

192.168.0.103的etcd配置：

name: etcd2
data-dir: /home/user/etcd/data
initial-advertise-peer-urls: http://192.168.0.103:2380
listen-peer-urls: http://0.0.0.0:2380
listen-client-urls: http://0.0.0.0:2379
advertise-client-urls: http://192.168.0.103:2379
initial-cluster-token: etcd-cluster-token-for-minio-zxht
initial-cluster: etcd1=http://192.168.0.102:2380,etcd2=http://192.168.0.103:2380,etcd3=http://192.168.0.105:2380
initial-cluster-state: new

192.168.0.105的etcd配置：

name: etcd2
data-dir: /home/user/etcd/data
initial-advertise-peer-urls: http://192.168.0.105:2380
listen-peer-urls: http://0.0.0.0:2380
listen-client-urls: http://0.0.0.0:2379
advertise-client-urls: http://192.168.0.105:2379
initial-cluster-token: etcd-cluster-token-for-minio-zxht
initial-cluster: etcd1=http://192.168.0.102:2380,etcd2=http://192.168.0.103:2380,etcd3=http://192.168.0.105:2380
initial-cluster-state: new
  • 启动etcd集群

在每台etcd服务器上启动服务：

cd /home/user/etcd
bin/etcd --config-file /home/user/etcd/conf/etcd.conf

注意，在启动etcd集群之前，确保每个etcd服务器的防火墙已经放行了2379和2380端口。

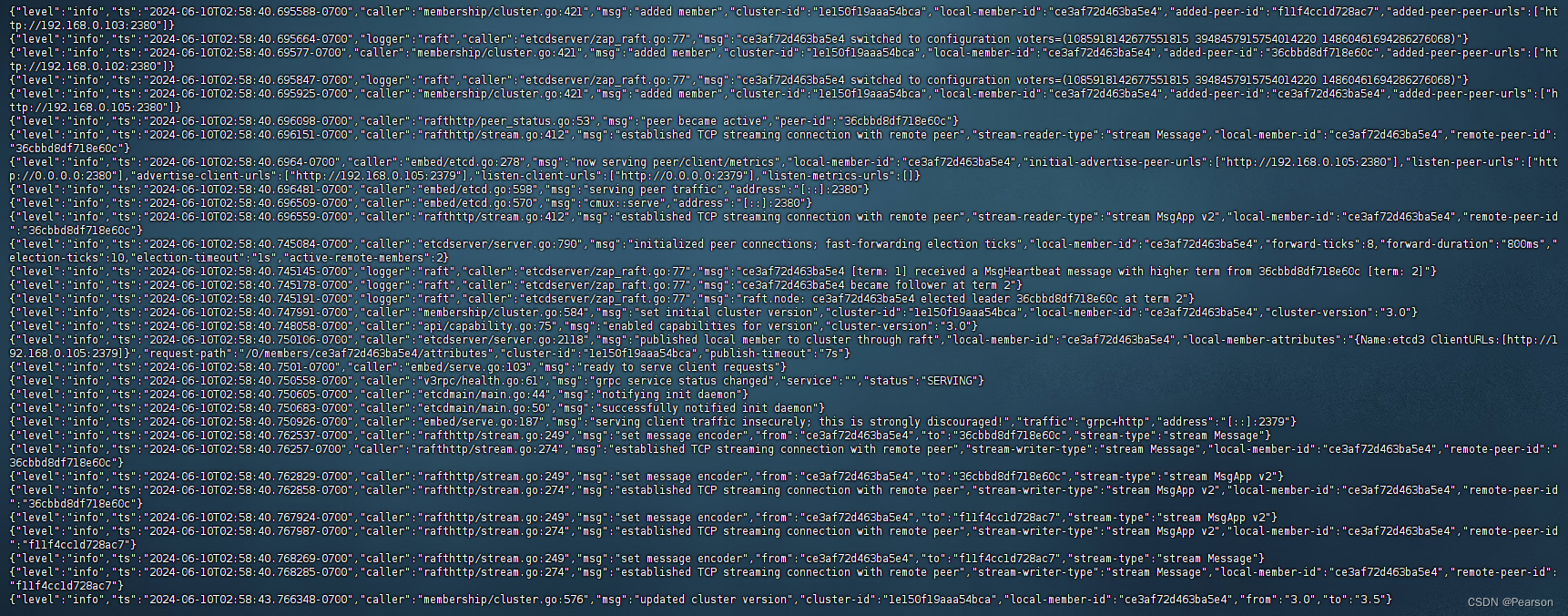

etcd日志打印
在这里插入图片描述

  • 查看etcd集群工作状态
bin/etcdctl member list

若输出如下信息，则说明etcd集群启动成功：

在这里插入图片描述

4.2 部署minIO集群

根据规划，我先部署第一个minIO集群，在服务器192.168.0.106，192.168.0.107上分别进行如下的操作：

  • 下载minio程序

因为在挂载磁盘时，我们已经创建了minio工作目录，所以在此无需创建，直接进入这个目录即可

cd /home/user/minio
wget https://dl.minio.io/server/minio/release/linux-amd64/minio
chmod +x minio
  • 设置启动脚本

作为可开机自启动的服务，我应该把minio放入linux的systemd的service里面，但这里作为实验，方便查看log等原因，只需要简单配置启动脚本就可以了。

vim start.sh

export MINIO_ROOT_USER=admin
export MINIO_ROOT_PASSWORD=admin123
export MINIO_ETCD_ENDPOINTS="http://192.168.0.102:2379,http://192.168.0.103:2379,http://192.168.0.105:2379"
export MINIO_PUBLIC_IPS=192.168.0.106,192.168.0.107
export MINIO_DOMAIN=domain.com
./minio server --address ":9000" --console-address ":9999" http://192.168.0.{106...107}/home/user/minio/data{1...2}

注意，两个服务的启动脚本是一模一样的。

  • 启动minio集群
chmod +x start.sh
./start.sh

注意，在启动minio集群之前，确保每个minio服务器的防火墙都已经放行了9000和9999端口。

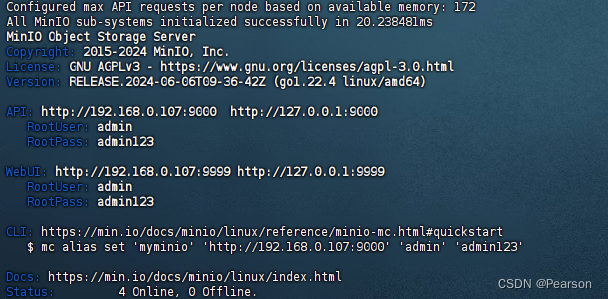

启动成功后控制台打印的日志应该如下：
在这里插入图片描述

5 检验效果

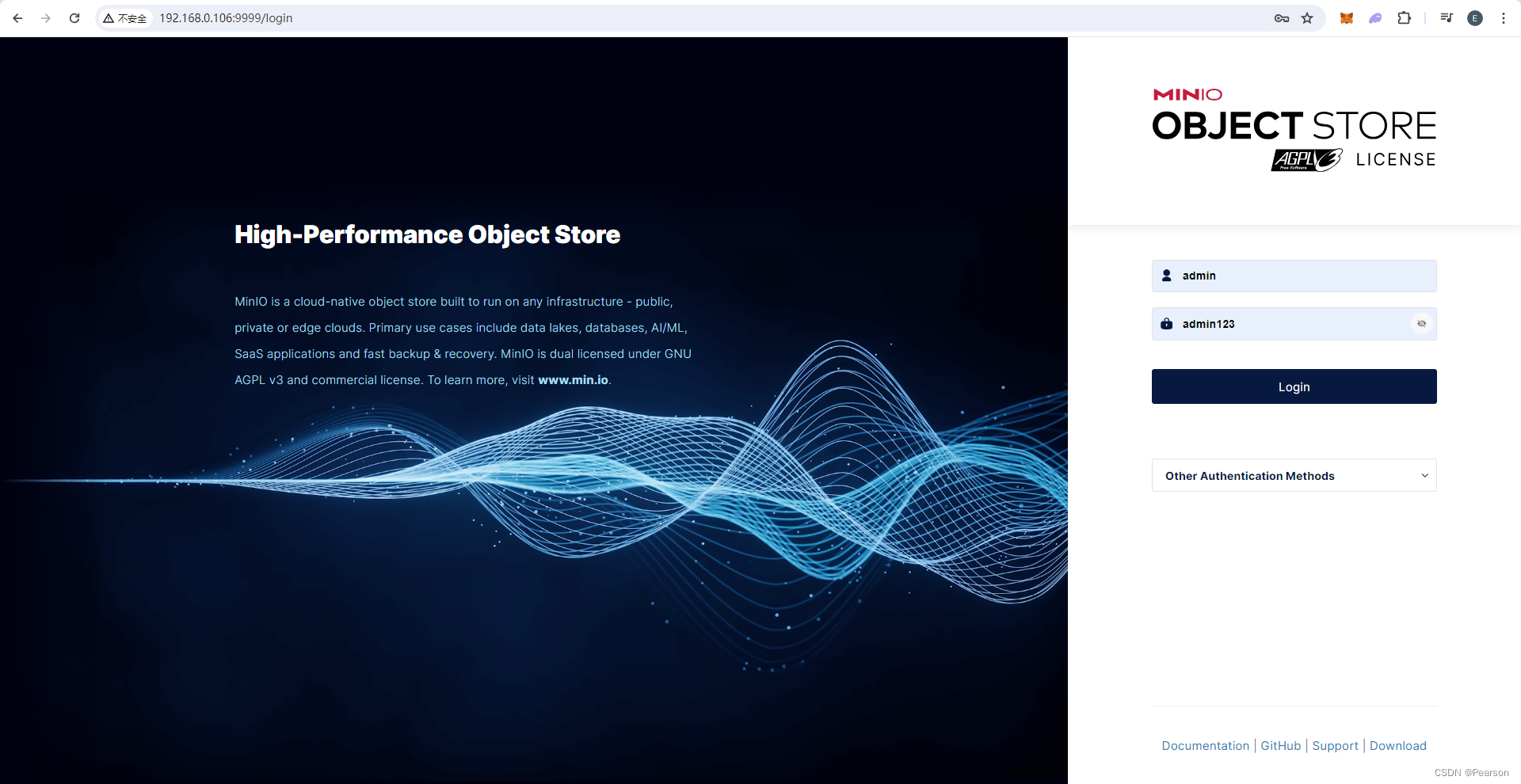

登录minio后台管理系统，首先登录http://192.168.0.106:9999,输入账号和密码（这个账号和密码我们已经配置在启动脚本start.sh里了）

export MINIO_ROOT_USER=admin
export MINIO_ROOT_PASSWORD=admin123

在这里插入图片描述

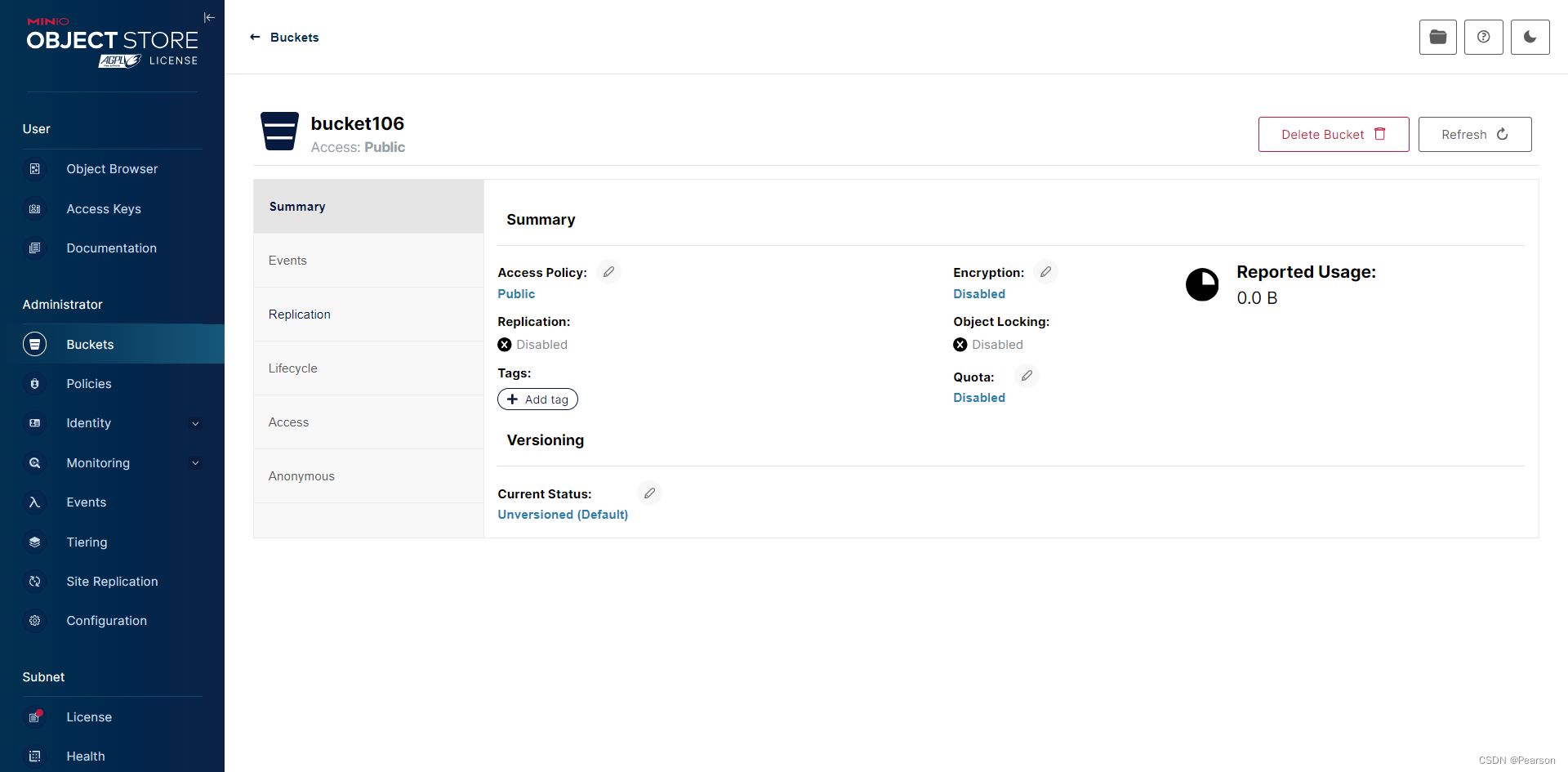

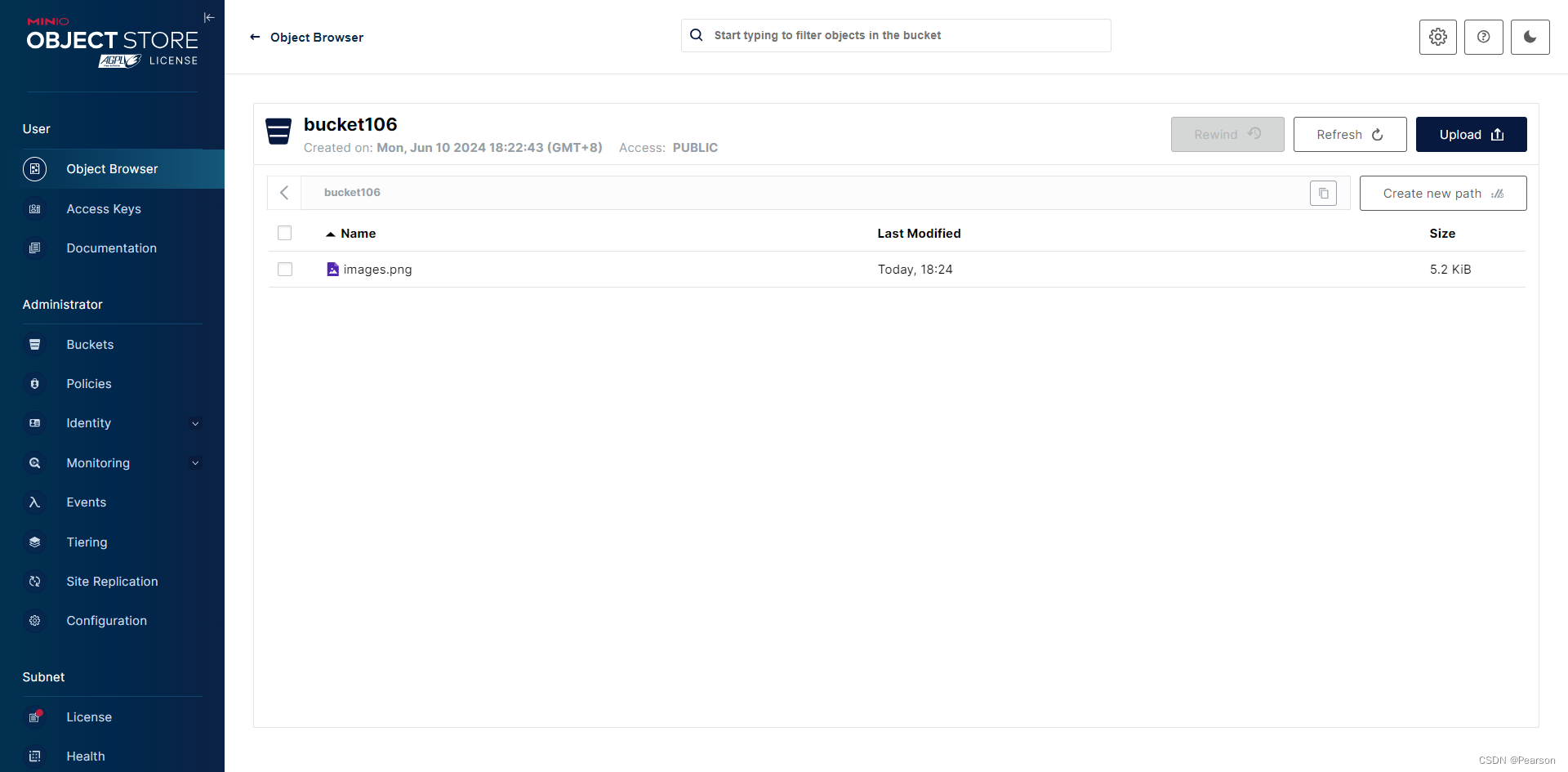

然后创建一个名为bucket106的存储桶，上传些文件。

在这里插入图片描述
在这里插入图片描述

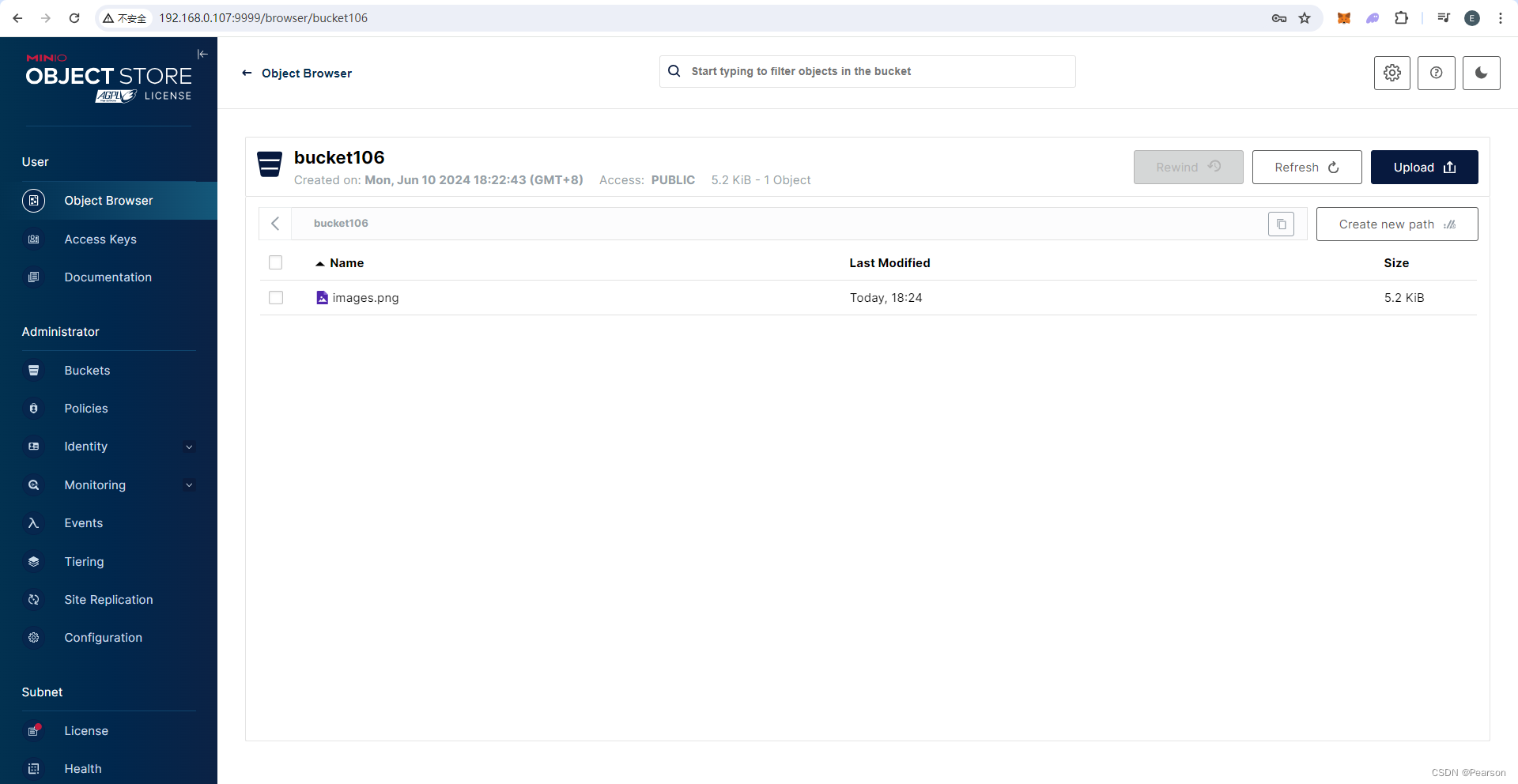

然后，登录http://192.168.0.107:9999, 我们将会看到存储桶名bucket106出现在了存储桶列表里，并且可以读写bucket106的文件。

在这里插入图片描述

6 集群扩容

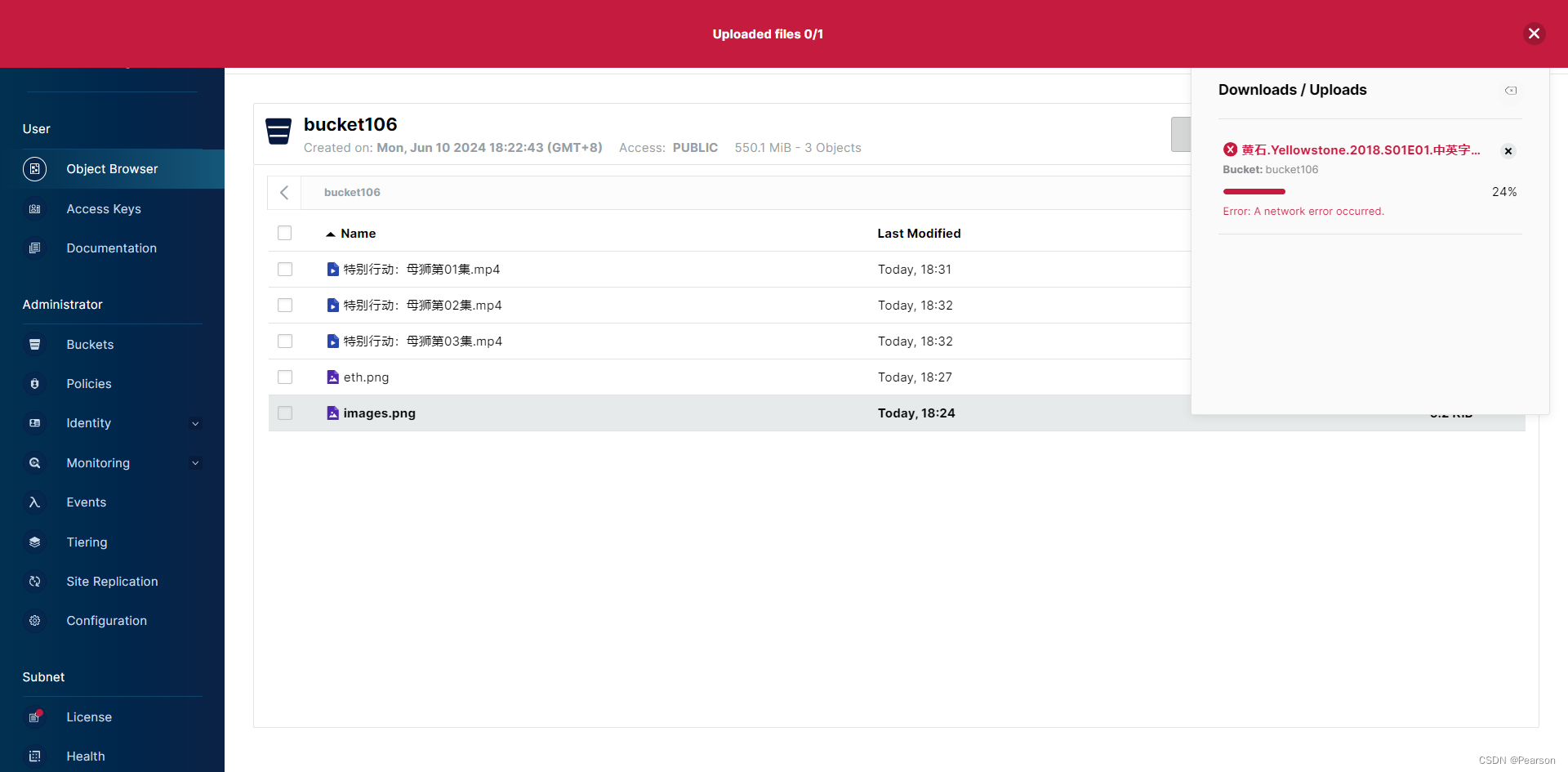

我们继续上传文件到bucket106，当上传的最后一个文件的大小超过1G磁盘所剩的空间时，系统就不允许我们上传文件了。
在这里插入图片描述
这时，我们需要对系统进行集群扩容。由于我们已经使用了etcd作为minio服务的管理中心，我们只需要重复第一个集群的操作，将192.168.0.109和192.168.0.110作为第二个集群，添加到系统里面就可以了，在这里不再赘述。

7 负载均衡

我们可以使用nginx代理的方式，对minio各个节点进行负载均衡架构。我们可以选择任何一台服务器作为nginx服务器，不一定要新开一个服务器，这里就使用192.168.0.102作为nginx负载均衡服务器。

7.1 安装nginx

vim /etc/nginx/nginx.conf

7.2 配置nginx

user www-data;
worker_processes auto;
pid /run/nginx.pid;
include /etc/nginx/modules-enabled/*.conf;

events {
	worker_connections 768;
	# multi_accept on;
}

http {

	##
	# Basic Settings
	##

	sendfile on;
	tcp_nopush on;
	tcp_nodelay on;
	keepalive_timeout 65;
	types_hash_max_size 2048;
	# server_tokens off;

	# server_names_hash_bucket_size 64;
	# server_name_in_redirect off;

	include /etc/nginx/mime.types;
	default_type application/octet-stream;

	##
	# SSL Settings
	##

	ssl_protocols TLSv1 TLSv1.1 TLSv1.2; # Dropping SSLv3, ref: POODLE
	ssl_prefer_server_ciphers on;

	##
	# Logging Settings
	##

	access_log /var/log/nginx/access.log;
	error_log /var/log/nginx/error.log;

	##
	# Gzip Settings
	##

	gzip on;

	# gzip_vary on;
	# gzip_proxied any;
	# gzip_comp_level 6;
	# gzip_buffers 16 8k;
	# gzip_http_version 1.1;
	# gzip_types text/plain text/css application/json application/javascript text/xml application/xml application/xml+rss text/javascript;

	##
	# Virtual Host Configs
	##

	#Minio 服务负载均衡
    upstream minio-server    {
        server  192.168.0.106:9000 weight=25 max_fails=2 fail_timeout=30s;
        server  192.168.0.107:9000 weight=25 max_fails=2 fail_timeout=30s;
		server  192.168.0.109:9000 weight=25 max_fails=2 fail_timeout=30s;
		server  192.168.0.110:9000 weight=25 max_fails=2 fail_timeout=30s;
    }


    #控制台负载均衡
    upstream minio-console    {
        server  192.168.0.106:9999 weight=25 max_fails=2 fail_timeout=30s;
        server  192.168.0.107:9999 weight=25 max_fails=2 fail_timeout=30s;
		server  192.168.0.109:9999 weight=25 max_fails=2 fail_timeout=30s;
		server  192.168.0.110:9999 weight=25 max_fails=2 fail_timeout=30s;
    }

    #Minio服务
    server {
        listen       9030;
        server_name  minio-server;

        # 允许在标头中使用特殊字符
        ignore_invalid_headers off;
        # 允许任何大小的文件上传。
        # 设置为1000m等值;将文件大小限制为特定值
        client_max_body_size 1000m;
        # 禁用缓冲
        proxy_buffering off;

        location / {
            root   html;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
            proxy_set_header Host $http_host;

            proxy_connect_timeout 300;
            # Default is HTTP/1, keepalive is only enabled in HTTP/1.1
            proxy_http_version 1.1;
            proxy_set_header Connection "";
            chunked_transfer_encoding off;

            proxy_pass   http://minio-server;
        }
    }

    #Minio控制台
    server {
        listen       9040;
        server_name  minio-console;

        # 允许在标头中使用特殊字符
        ignore_invalid_headers off;
        # 允许任何大小的文件上传。
        # 设置为1000m等值;将文件大小限制为特定值
        client_max_body_size 1000m;
        # 禁用缓冲
        proxy_buffering off;

        location / {
            root   html;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
            proxy_set_header Host $http_host;

            proxy_connect_timeout 300;
            # Default is HTTP/1, keepalive is only enabled in HTTP/1.1
            proxy_http_version 1.1;
            proxy_set_header Connection "";
            chunked_transfer_encoding off;

            proxy_pass   http://minio-console;
            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "upgrade";
        }
    }

	include /etc/nginx/conf.d/*.conf;
	include /etc/nginx/sites-enabled/*;
}

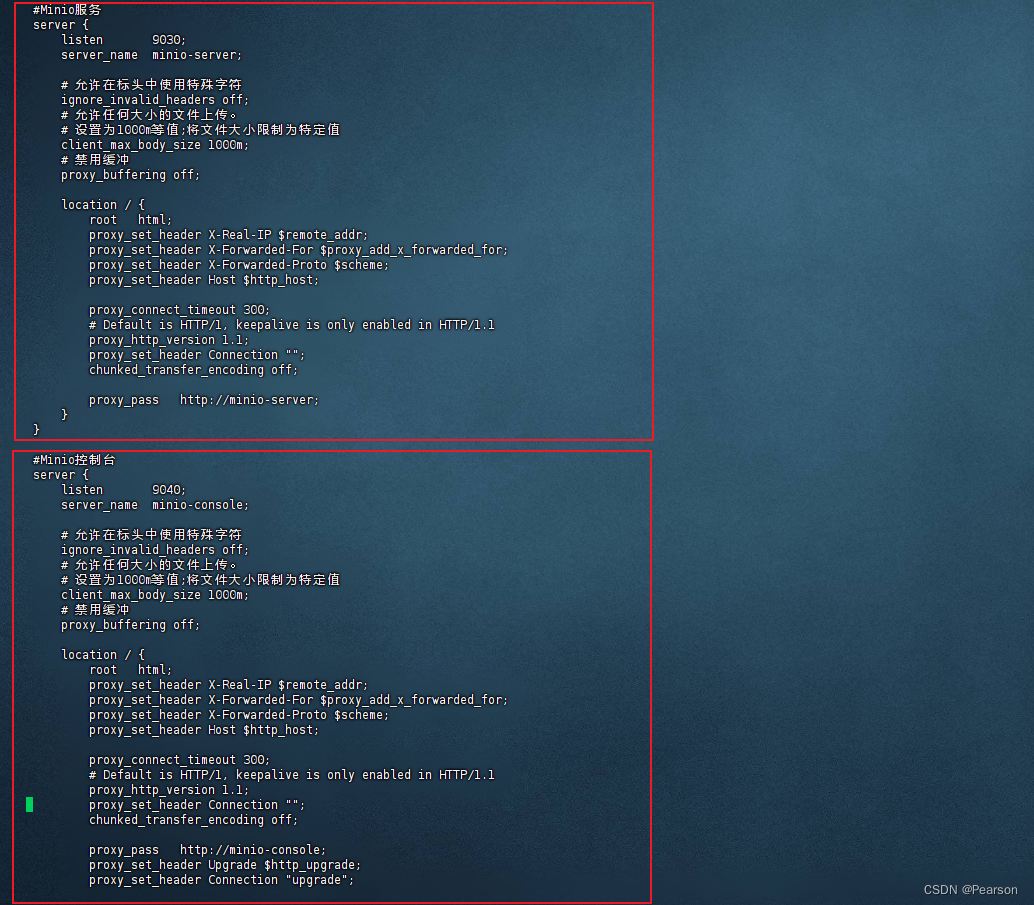

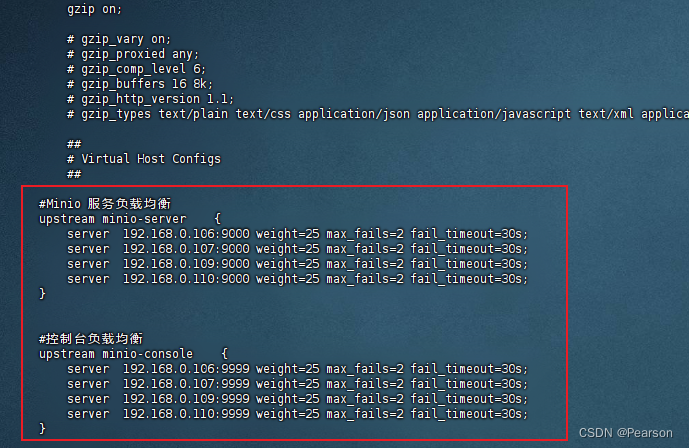

主要关注以下这几个节点的配置内容

在这里插入图片描述
在这里插入图片描述

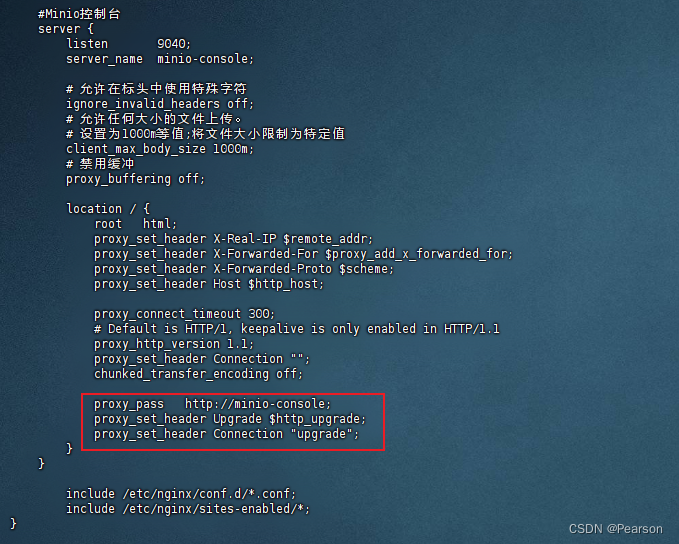

特别注意要添加以下的配置项，不然在负载均衡9040端口访问minio服务时，会报跨域错误。
在这里插入图片描述

7.3 重启nginx

service nginx restart

7.4 访问nginx代理的服务器

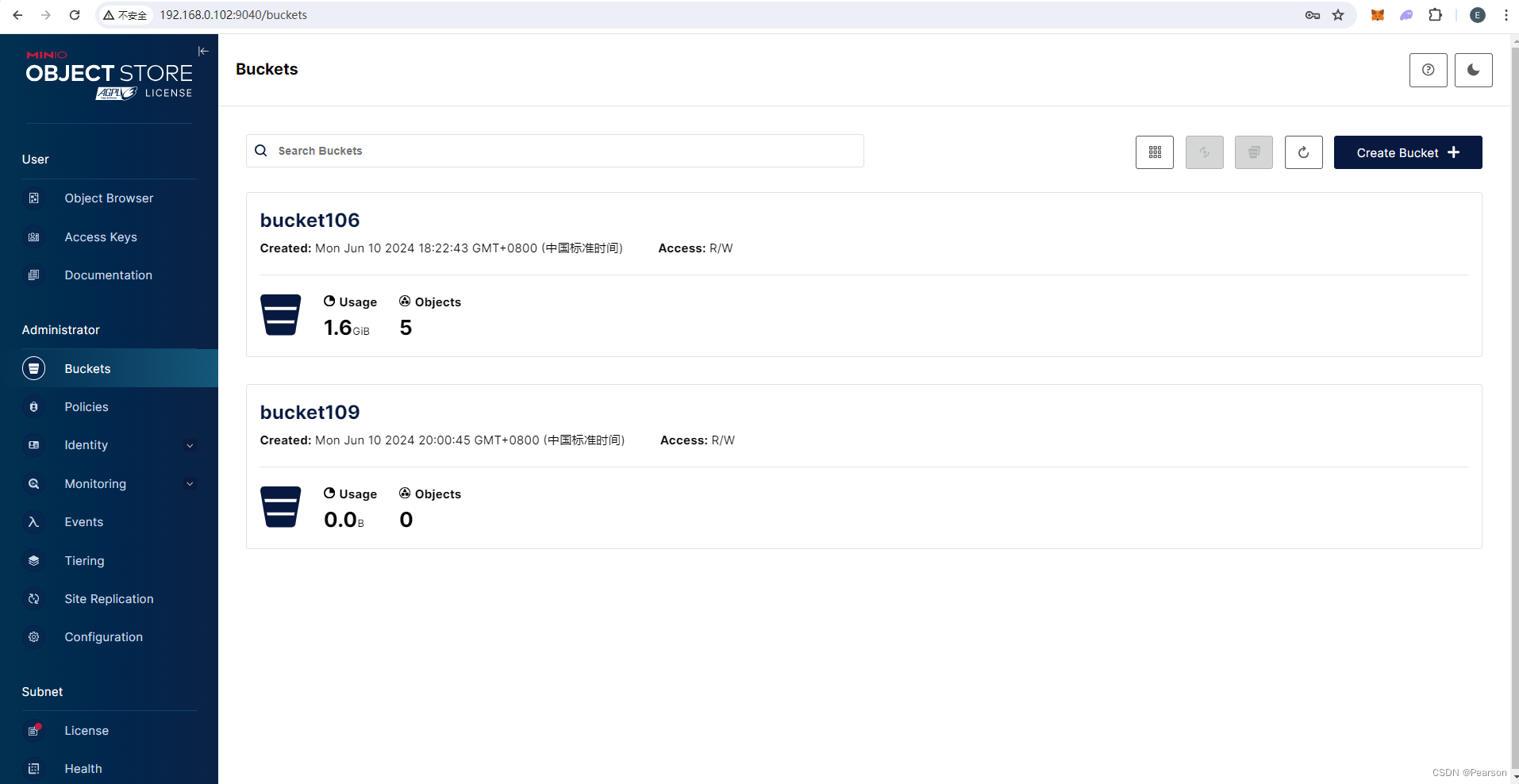

访问http://192.168.0.102:9040, 进入minio控制台，就可以体验文件上传过程中文件的存储位置了，读者可自行体验，这里不再赘述。

在这里插入图片描述
