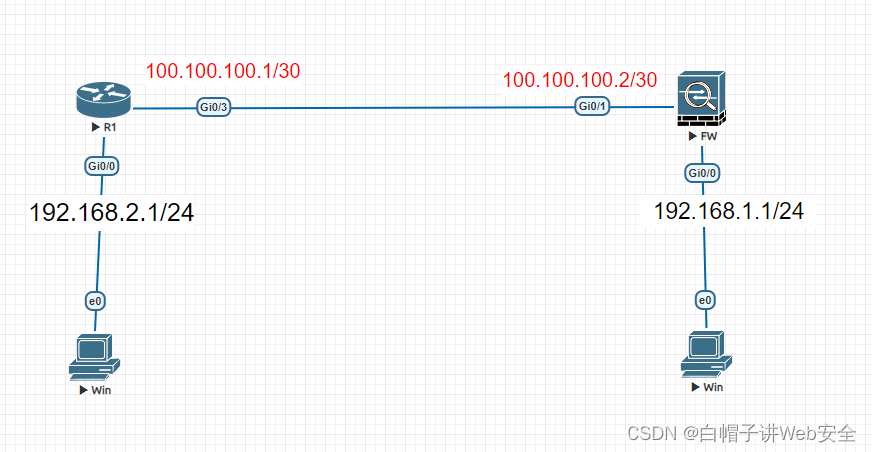

拓扑图

路由器基础配置

interface FastEthernet0/0
 ip address 192.168.2.1 255.255.255.0
interface GigaEthernet0/3

 ip address 100.100.100.1 255.255.255.252

配置默认路由

IP route 0.0.0.0 0.0.0.0 100.100.100.2

ipsec配置

crypto isakmp policy 1   //创建isakmp策略

 group 2   //密钥交换方式

 hash md5   //哈希算法为MD5

crypto isakmp key 123456 100.100.100.2 255.255.255.252  //设置远端IP地址、预共享密钥

crypto ipsec transform-set 2        //创建变换集合
 transform-type esp-des esp-md5-hmac

crypto map vpn 0 ipsec-isakmp  //创建加密映射表
 set peer 100.100.100.2    //设置远端IP地址
 set pfs group2     //密钥交换方式
 set transform-set 2  //匹配ESP加密方式和认证方式
 match address 100  //匹配IPSec流量

ip access-list extended 100   //匹配IPSec流量
 permit ip 192.168.2.0 255.255.255.0 192.168.1.0 255.255.255.0

防火墙配置

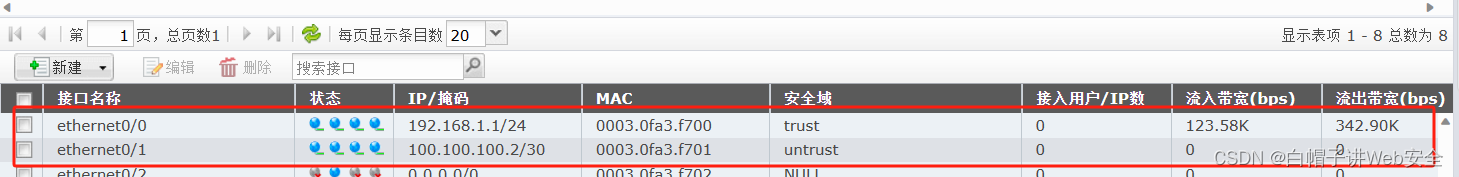

接口配置

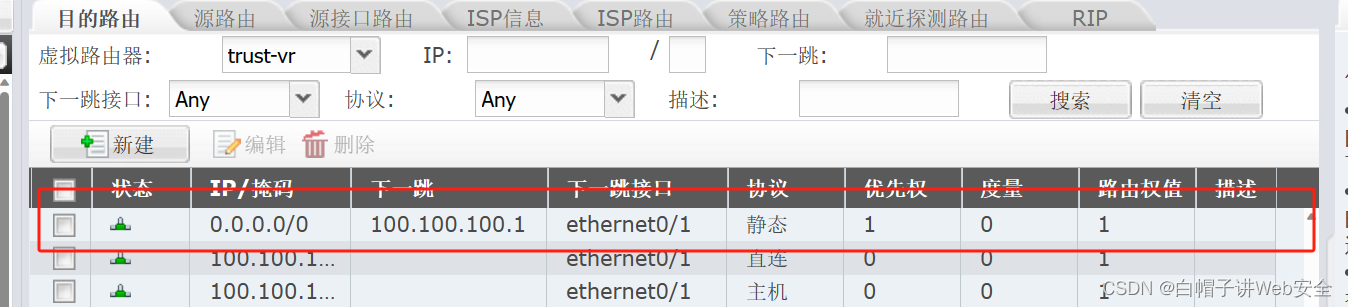

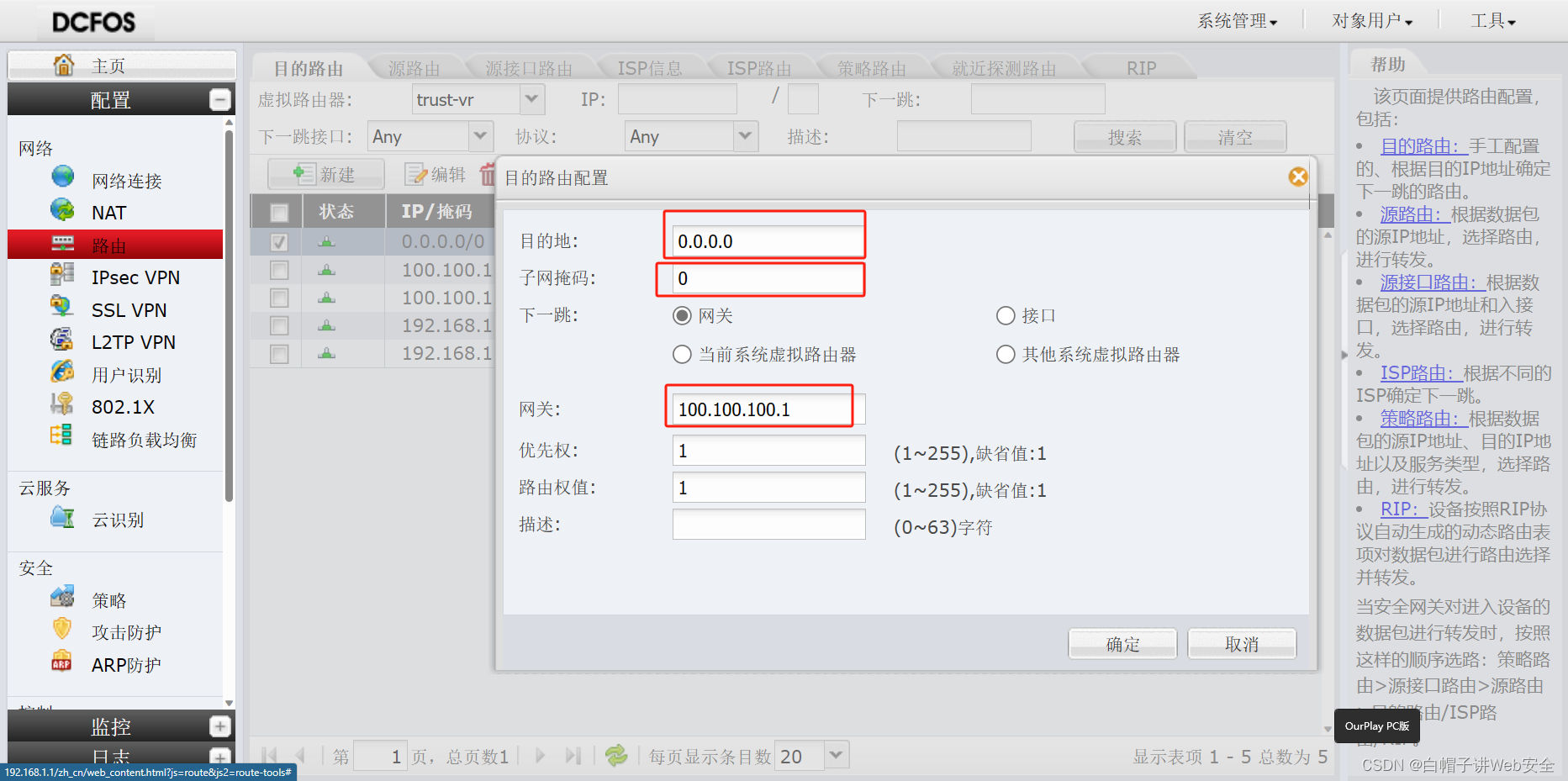

配置默认路由

ipsec配置

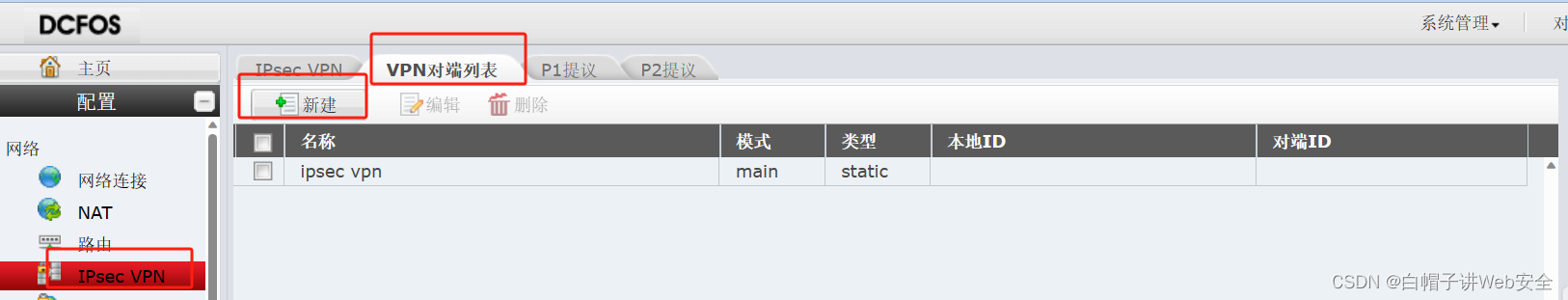

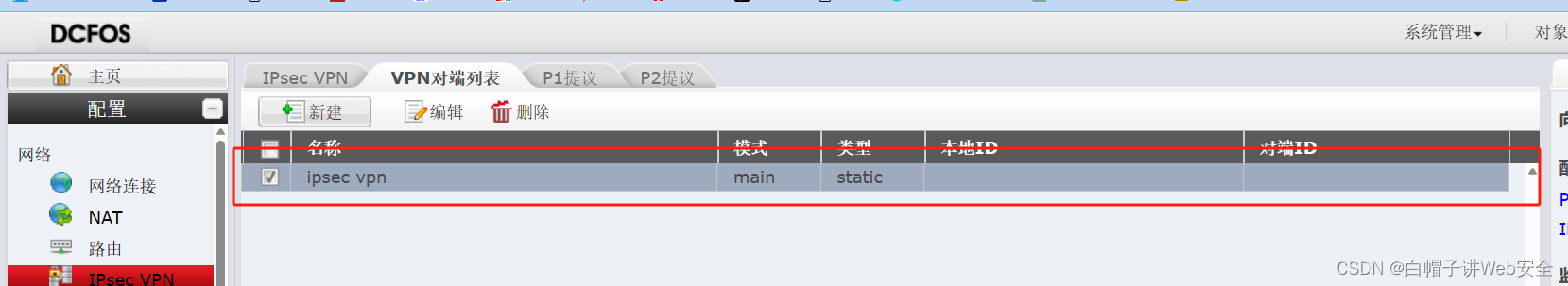

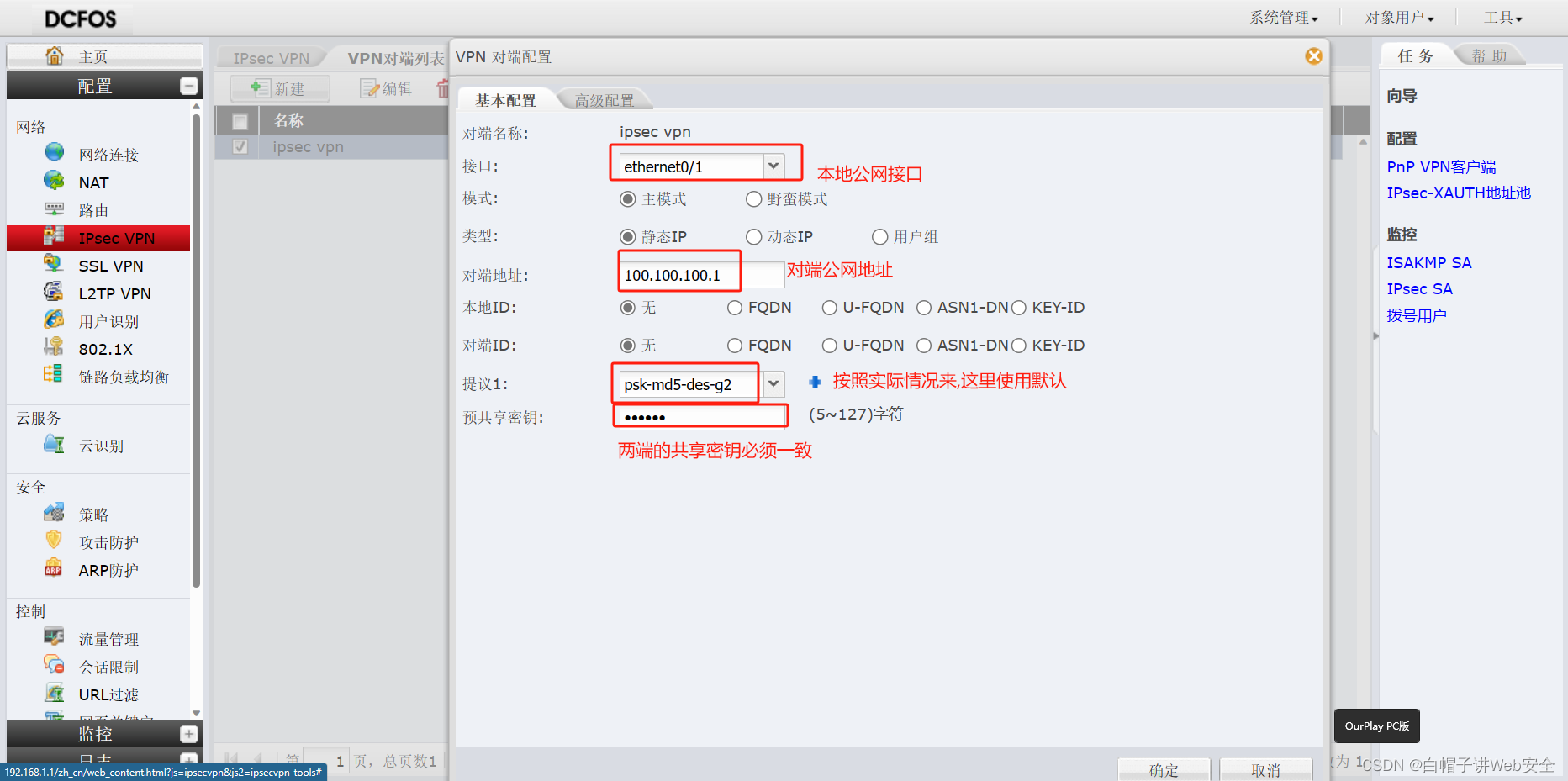

新建ipsec vpn对端列表

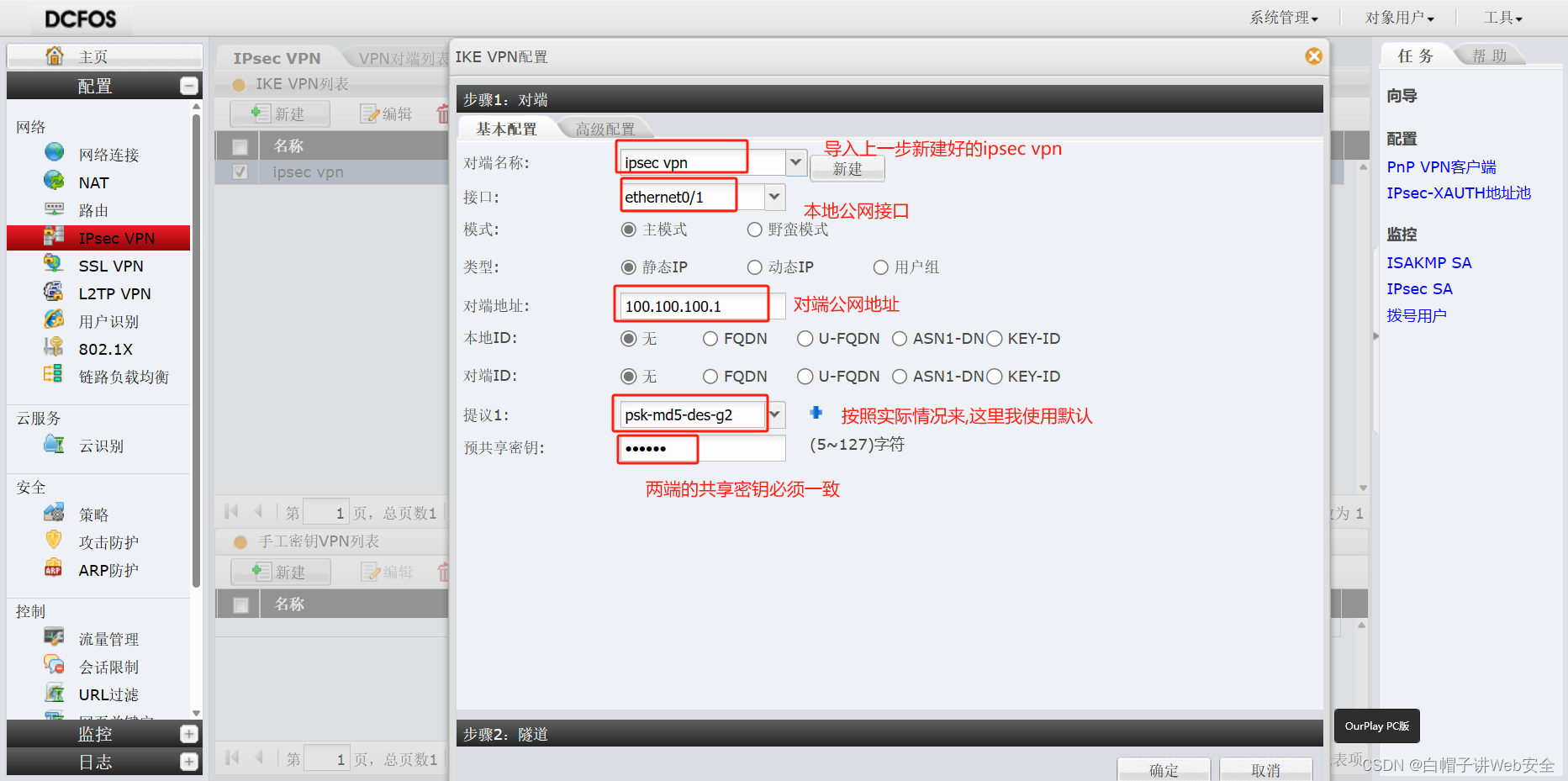

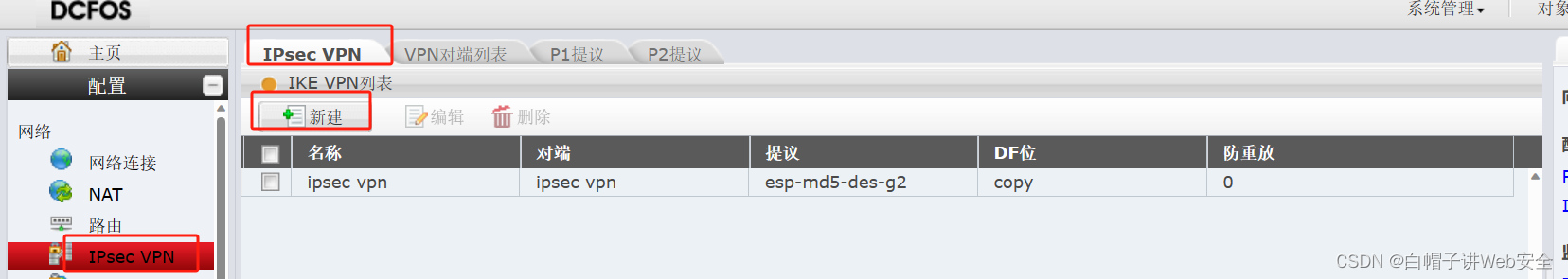

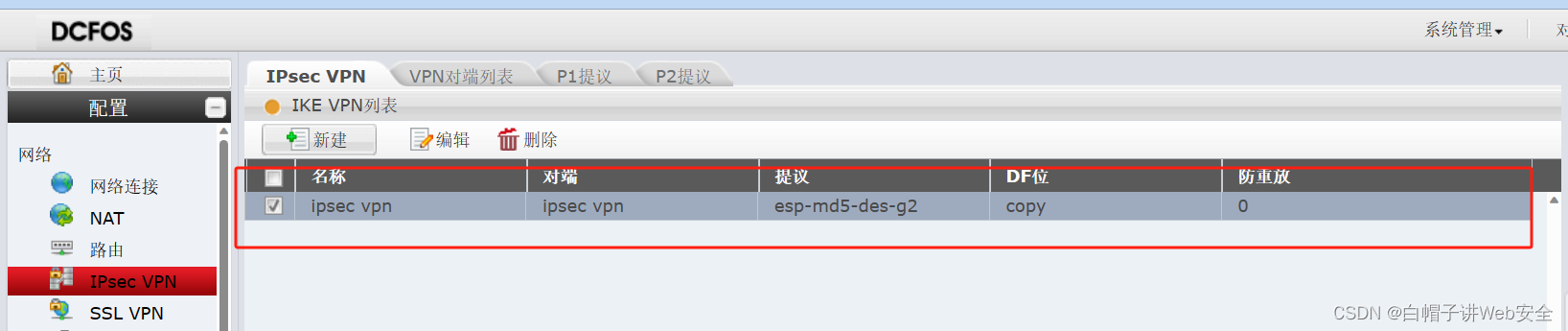

新建ipsec ike列表

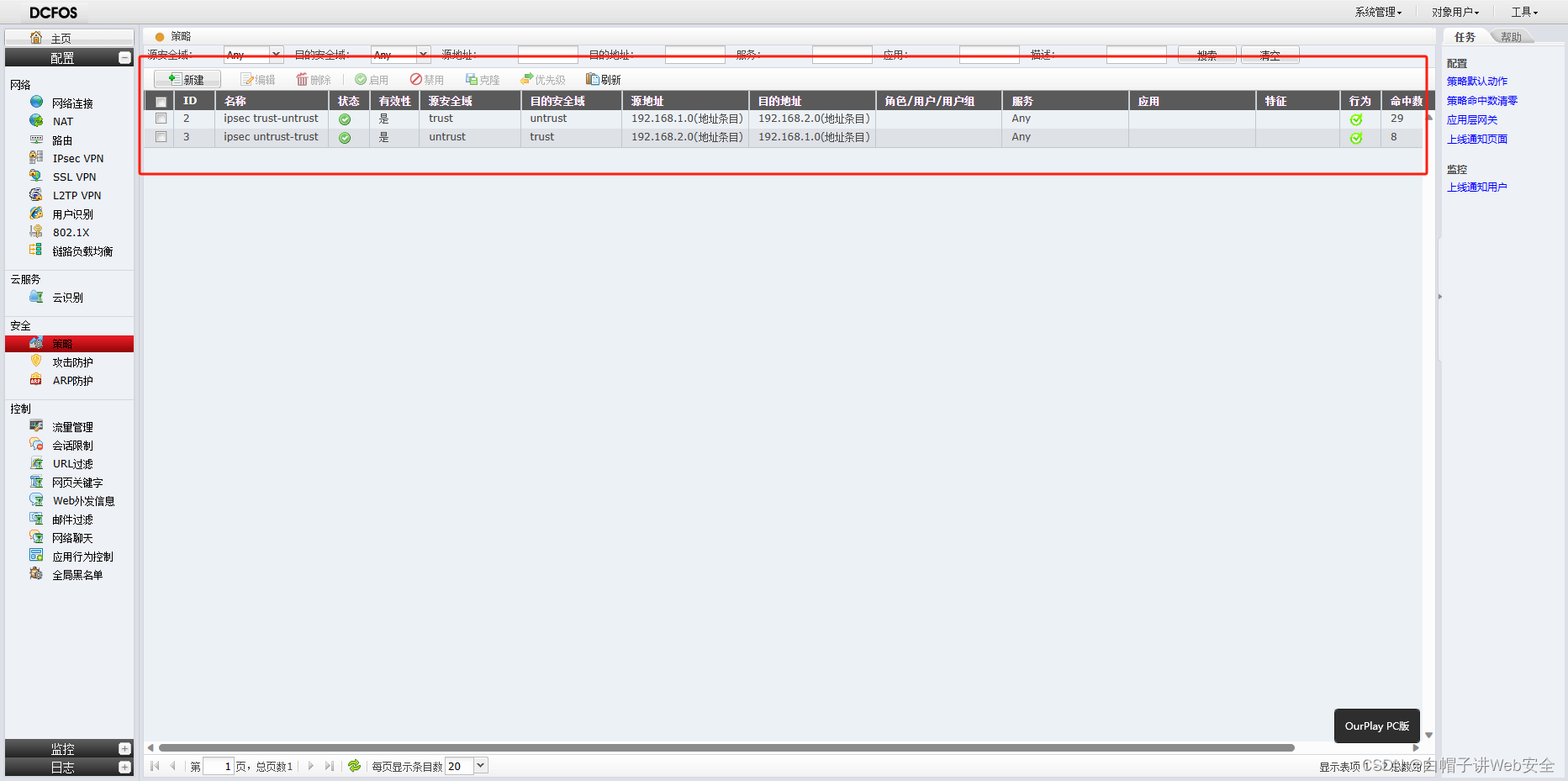

放行ipsec vpn 策略

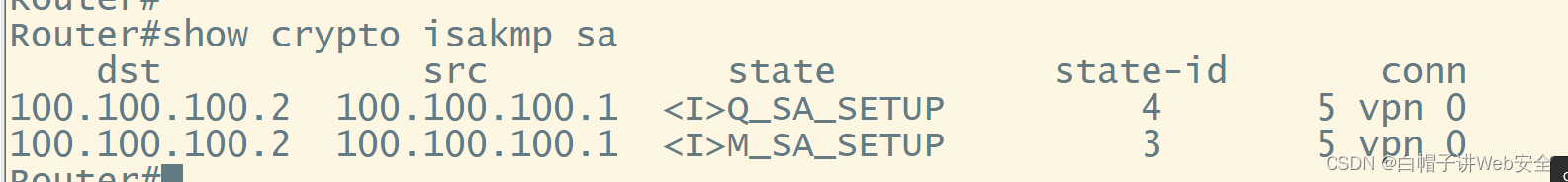

路由器查看ipsec协商

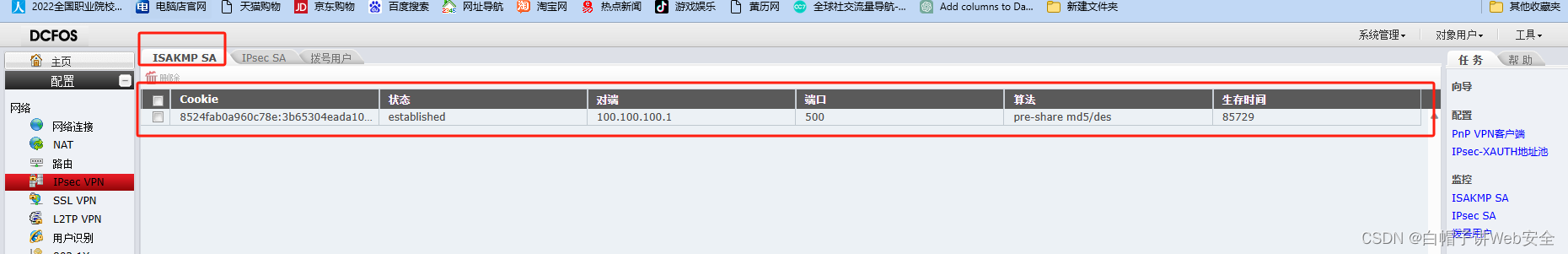

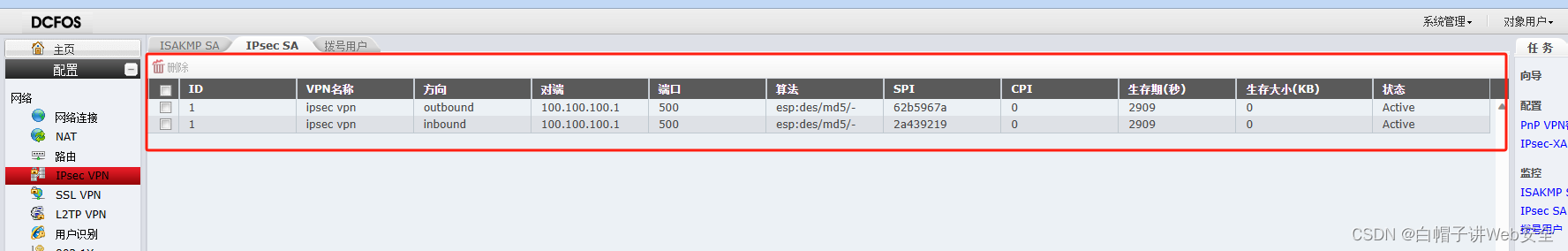

防火墙查看ipsec协商
