前言

本文将介绍安信可AI-WB1系列通过AT指令接入阿里云物联网平台,实现MQTT的订阅和发布。

1 准备材料

  1. AI-WB1系列模组或者开发板
  2. USB转TTL模块/Type-C数据线
  3. 阿里云账号
  4. 串口工具链接
  5. 阿里云物联平台配置工具 提取码wro1
  6. 杜邦线
  7. AT固件烧录详见链接

2 创建云端设备

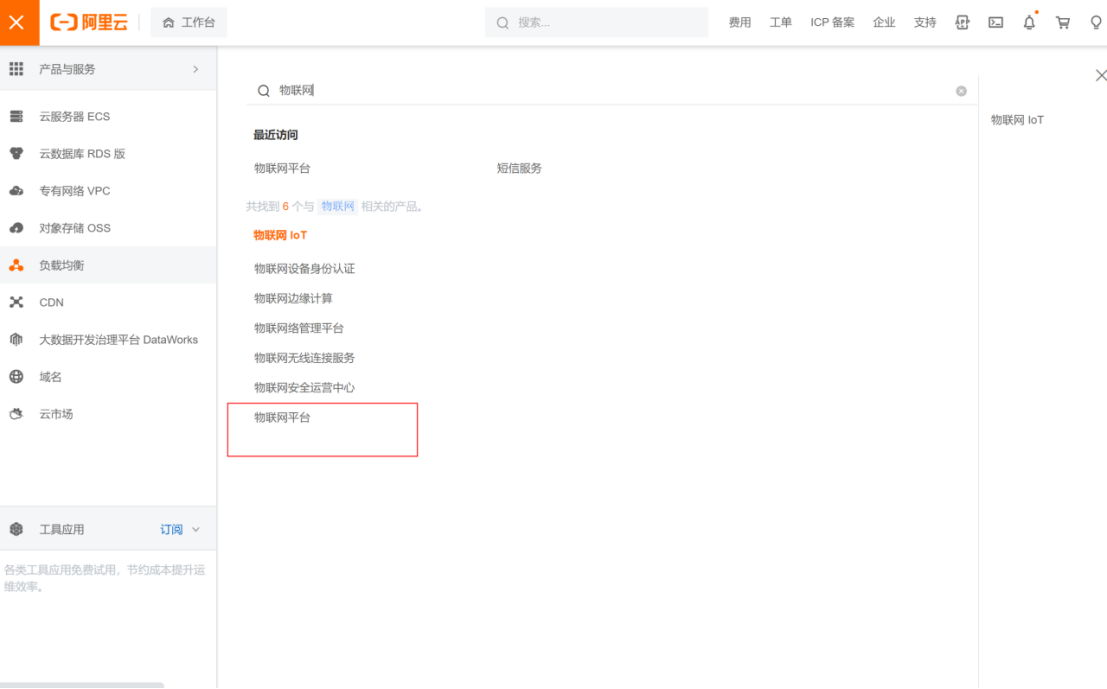

第一步,在阿里云找到物联网IoT
在这里插入图片描述

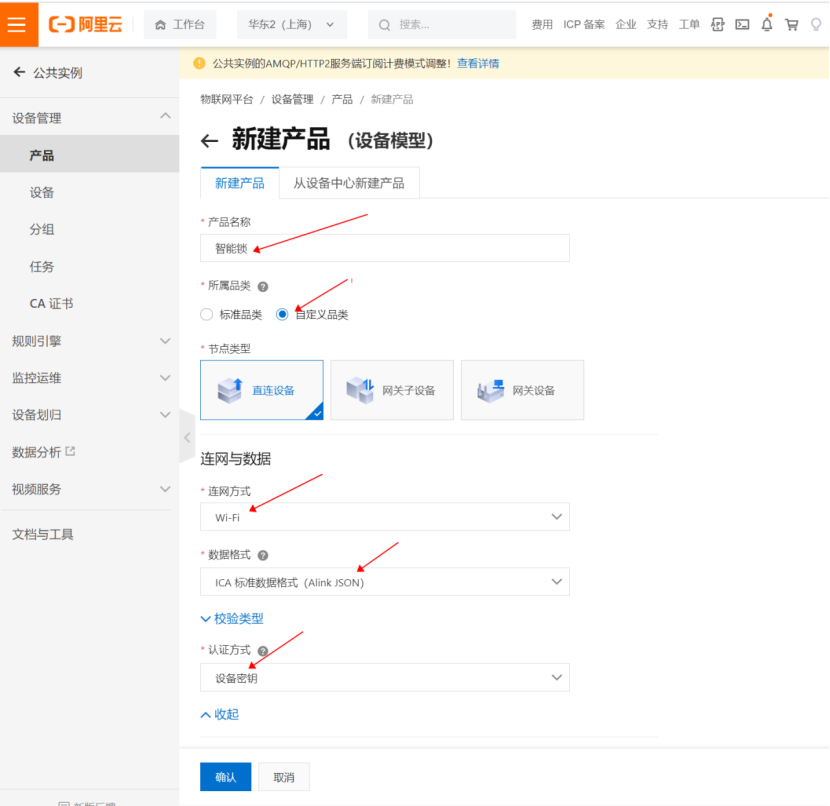

第二步,创建产品
在这里插入图片描述

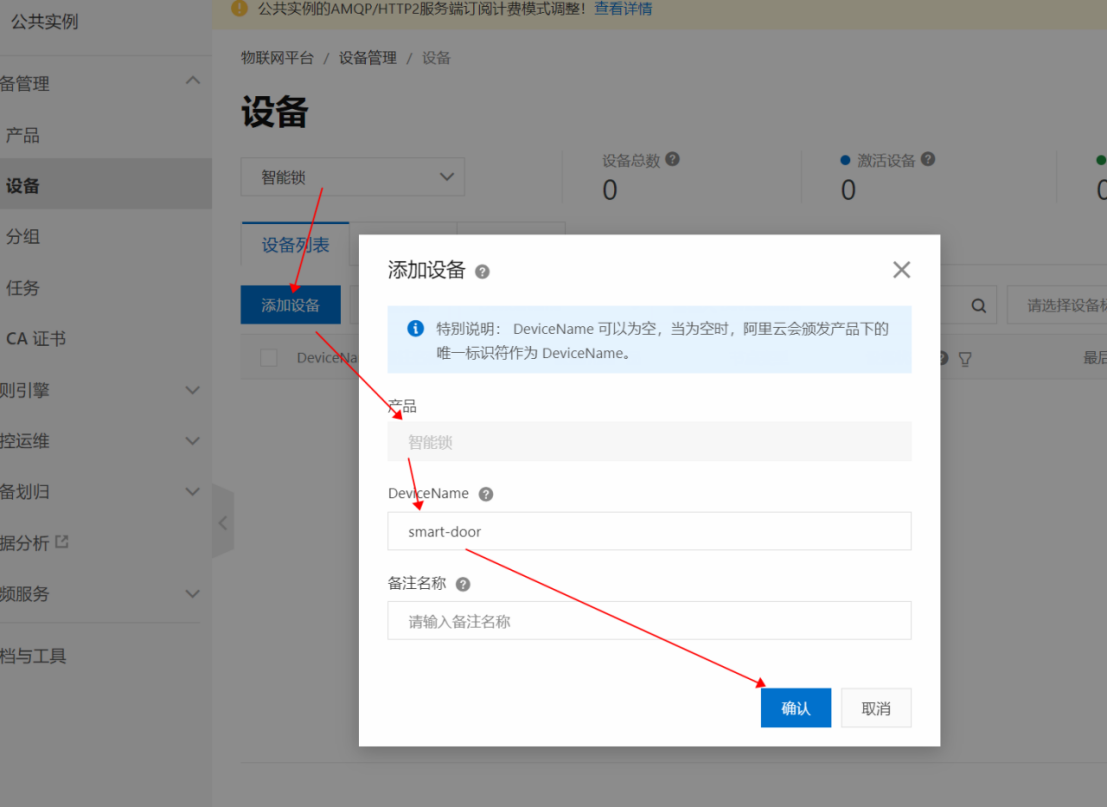

第三步,添加设备
在这里插入图片描述

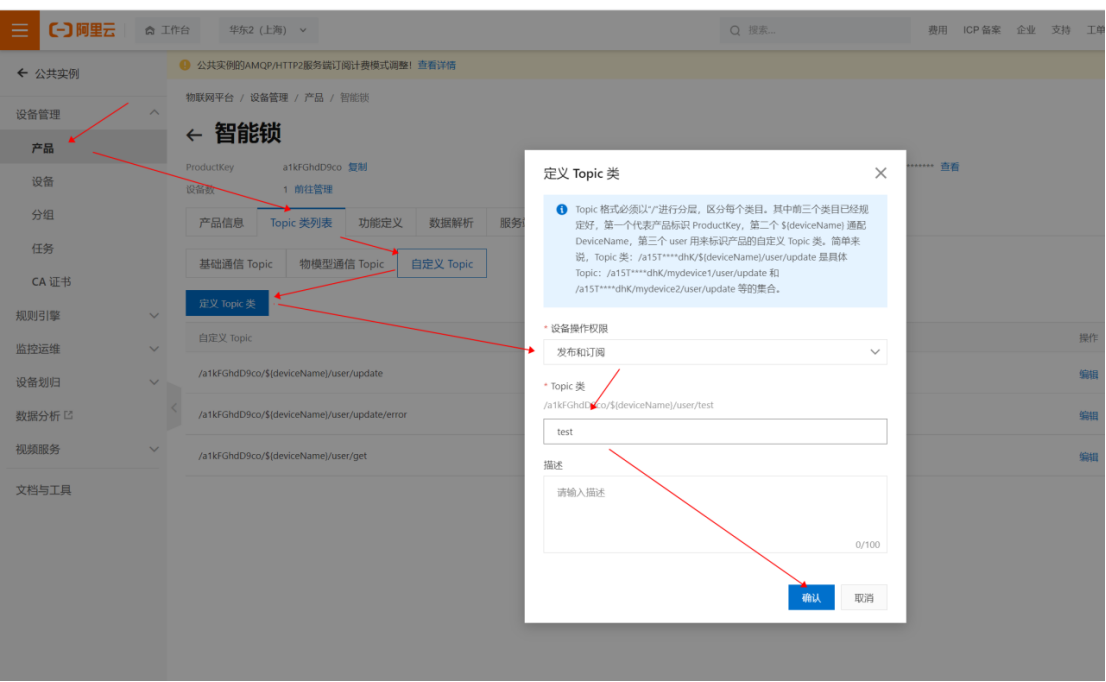

第四步,自定义Topic
在这里插入图片描述

3 硬件连接

Ai-WB1系列模组 USB to TTL
VCC 3.3V
GND GND
TX0 RX
RX0 TX

4 配置终端设备

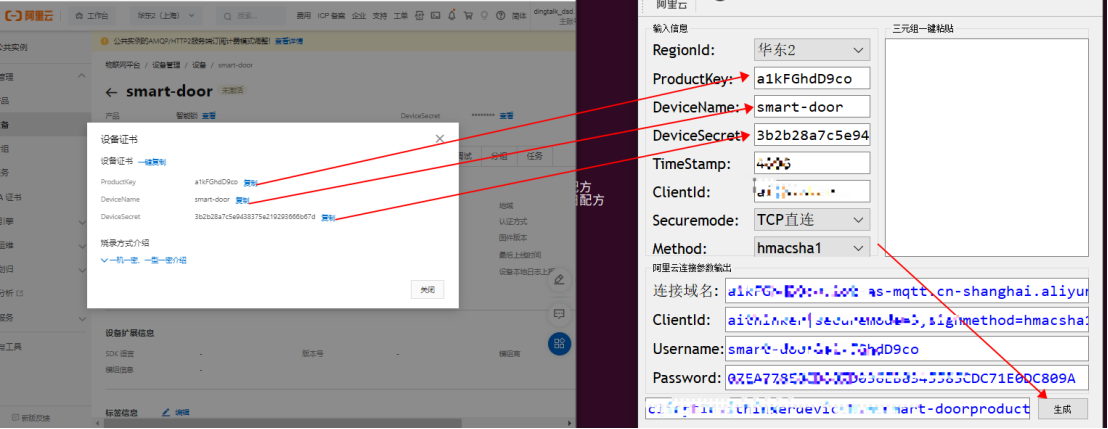

第一步,把云端设备的三元组复制到阿里云物联平台配置生成相应的MQTT配置参数(TimeStamp和ClientId自定义);
在这里插入图片描述
第二步,根据参数使用AT指令配置Ai-WB1系列设备上线;

AT
ready   //上电启动信息

AT+CWMODE=1
OK

AT+CIPSNTPCFG=1,8,"ntp1.aliyun.com"
OK

AT+CWJAP="WiFi名","WiFi密码"
WIFI CONNECTED
WIFI GOT IP
OK

AT+MQTTUSERCFG=0,1,"NULL","用户名","密码",0,0,""
OK

AT+MQTTCLIENTID=0,"ClienId"   //clientId第二个参数注意每个逗号后加分隔符“\”,已踩过坑,例如:t|securemode=3\,signmethod=hmacsha1\,
OK

AT+MQTTCONN=0,"连接域名",1883,1
+MQTTCONNECTED:0,1,"连接域名","1883","",1
OK

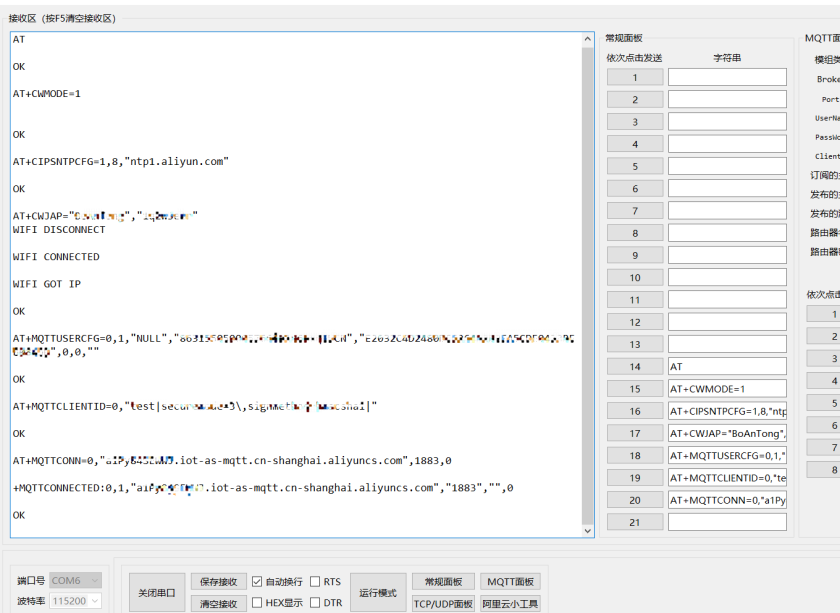

具体操作如图:
在这里插入图片描述
连接成功后设备显示在线:
在这里插入图片描述

5 MQTT实现发布&订阅消息

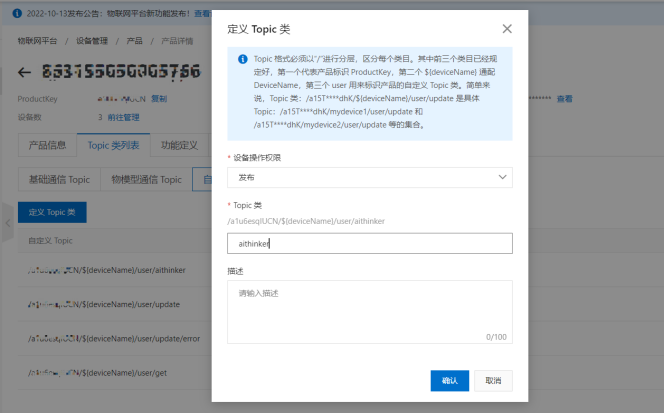

打开物联网平台/设备管理/产品/产品详情中的自定义topic类添加您的topic
在这里插入图片描述

AT+MQTTSUB=0,"订阅的主题",1    //订阅的主题可在云端设备的“自定义Topic列表”复制进去
OK

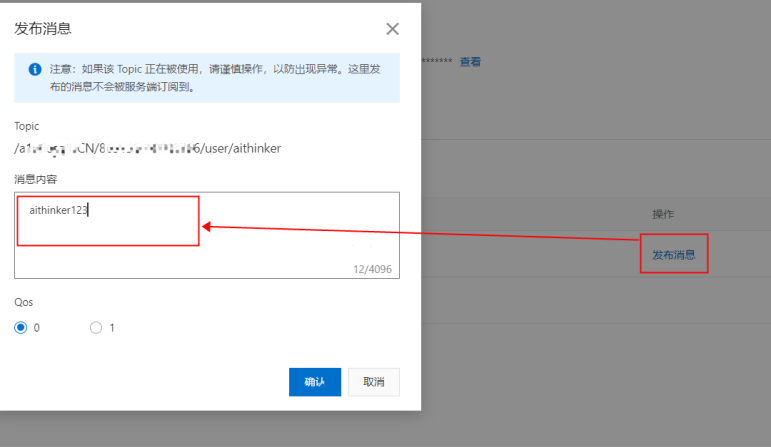

之后使用物联网平台/设备管理/设备/设备详情中的自定义topic类发布消息
在这里插入图片描述

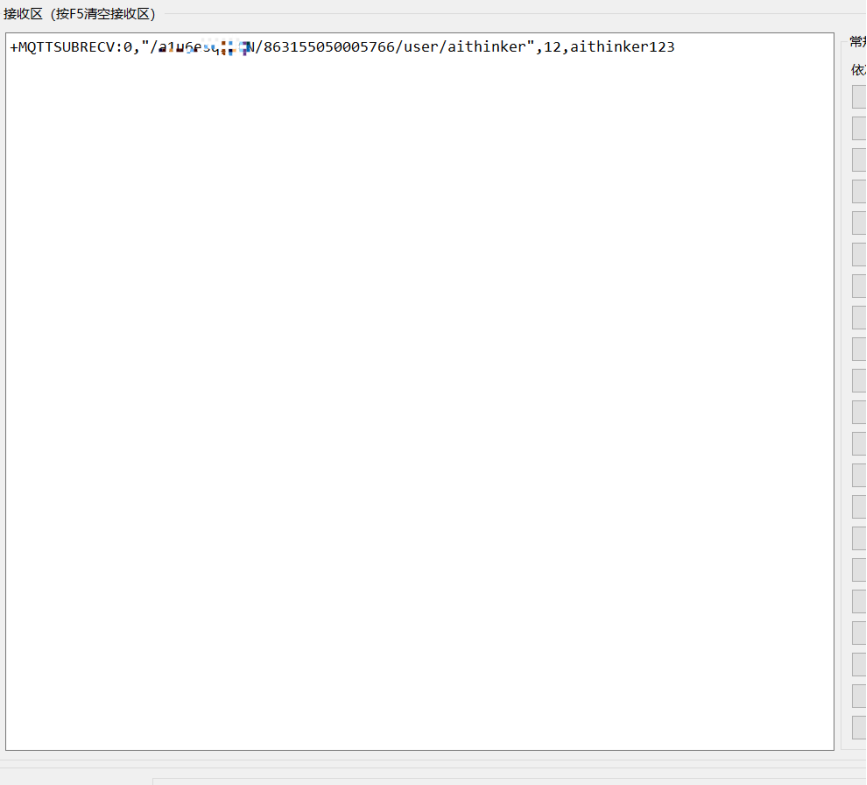

串口助手可查看Ai-WB1系列接收到的数据
在这里插入图片描述

联系我们

以上就是本期分享的内容,目的在于让大家快速适应新品方案的开发,更多资料可从我们官网上获取。

官方官网:https://www.ai-thinker.com
开发资料:https://docs.ai-thinker.com/
官方论坛:http://bbs.ai-thinker.com
技术支持:support@aithinker.com
