一、关于SonarQube

1、SonarQube的介绍

SonarQube 是一个用于代码质量管理的开源平台，用于管理源代码的质量。通过插件形式，可以支持包括 java， C#,，C/C++， PL/SQL，
Cobol, JavaScrip, Groovy等等二十几种编程语言的代码质量管理与检测。

2、SonarQube的作用

➢不遵循代码标准
sonar可以通过PMD,CheckStyle,Findbugs等等代码规则检测工具规范代码编写。

➢潜在的缺陷
sonar可以通过PMD,CheckStyle,Findbugs等等代码规则检测工具检测出潜在的缺陷。

➢糟糕的复杂度分布
文件、类、方法等，如果复杂度过高将难以改变，这会使得开发人员难以理解它们, 且如果没有自动化的单元测试，对于程序中的任何组件的改变都将可能导致需要全面的回归测试。

➢重复
显然程序中包含大量复制粘贴的代码是质量低下的，sonar可以展示源码中重复严重的地方。

➢注释不足或者过多
没有注释将使代码可读性变差，特别是当不可避免地出现人员变动时，程序的可读性将大幅下降而过多的注释又会使得开发人员将精力过多地花费在阅读注释上，亦违背初衷。

➢缺乏单元测试
sonar可以很方便地统计并展示单元测试覆盖率。

➢糟糕的设计
通过sonar可以找出循环，展示包与包、类与类之间的相互依赖关系，可以检测自定义的架构规则通过sonar可以管理第三方的jar包，可以利用LCOM4检测单个任务规则的应用情况，检测耦合。

二、关于JaCoCo

1、JaCoCo的介绍

Jacoco 是一个开源的覆盖率工具。Jacoco 可以嵌入到 Ant 、Maven 中，并提供了 EclEmma Eclipse 插件,也可以使用 Java Agent 技术监控 Java 程序。很多第三方的工具提供了对 Jacoco 的集成，如：Sonar、Jenkins、IDEA.

2、JaCoCo覆盖率

Jacoco 包含了多种尺度的覆盖率计数器,包含指令级（Instructions,C0 coverage），分支（Branches,C1 coverage）、圈复杂度（Cyclomatic Complexity）、行（Lines）、方法（Non-abstract Methods）、类（Classes）。

➢ Instructions：Jacoco 计算的最小单位就是字节码指令。指令覆盖率表明了在所有的指令中，哪些被执行过以及哪些没有被执行。这项指数完全独立于源码格式并且在任何情况下有效，不需要类文件的调试信息。

➢ Branches：Jacoco 对所有的 if 和 switch 指令计算了分支覆盖率。这项指标会统计所有的分支数量，并同时支出哪些分支被执行，哪些分支没有被执行。这项指标也在任何情况都有效。异常处理不考虑在分支范围内。
在有调试信息的情况下，分支点可以被映射到源码中的每一行，并且被高亮表示。红色钻石：无覆盖，没有分支被执行。黄色钻石：部分覆盖，部分分支被执行。绿色钻石：全覆盖，所有分支被执行。

➢ Cyclomatic Complexity：Jacoco 为每个非抽象方法计算圈复杂度，并也会计算每个类、包、组的复杂度。根据 McCabe 1996 的定义，圈复杂度可以理解为覆盖所有的可能情况最少使用的测试用例数。这项参数也在任何情况下有效。

➢ Lines：该项指数在有调试信息的情况下计算。
因为每一行代码可能会产生若干条字节码指令，所以我们用三种不同状态表示行覆盖率红色背景：无覆盖，该行的所有指令均无执行。黄色背景：部分覆盖，该行部分指令被执行。绿色背景：全覆盖，该行所有指令被执行。

➢ Methods：每一个非抽象方法都至少有一条指令。若一个方法至少被执行了一条指令，就认为它被执行过。因为 Jacoco 直接对字节码进行操作，所以有些方法没有在源码显示（比如某些构造方法和由编译器自动生成的方法）也会被计入在内。

➢ Classes：每个类中只要有一个方法被执行，这个类就被认定为被执行。同 5 一样，有些没有在源码声明的方法被执行，也认定该类被执行。

三、推荐方案

方案概述：

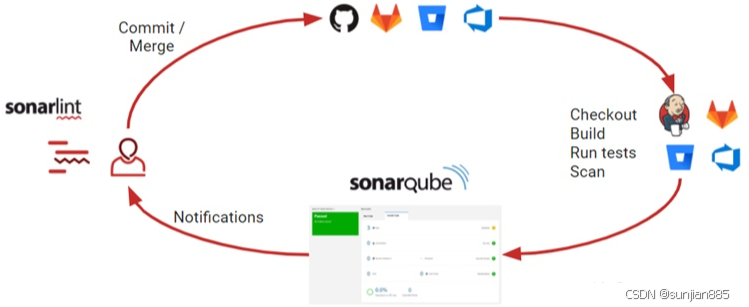

通过检测代码提交，从gitLab拉取项目代码进行CI/CD编译build，执行单元测试，并依赖jacoco检测单元测试的覆盖率形成报告，触发Sonar Scanner扫描分析，同时上传到sonar服务器

1、开发人员在编写并提交代码（最好再IDE中集成sonarlint插件，并在本地进行代码分析检测，减少更多的缺陷代码被集成到SCM上）
2、SCM通过webhook调用，触发CI持续集成，CI触发Sonar Scanner，将本地代码进行扫描分析，输出分析报告，并发送给SonarQube服务端
3、SonarQube接受分析报告并处理，最终渲染到UI界面

项目实际配置操作：

1、单元测试

idea+maven+testng（或者JUnit或者其他单元测试框架）

Step 1、在pom.xml中配置maven插件和testng依赖，build添加jacoco插件
<dependencies>
<dependency>
<groupId>org.testng</groupId>
<artifactId>testng</artifactId>
<version>6.11</version>
<scope>test</scope>
</dependency>
</dependencies>

<build>
<plugins>
<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-surefire-plugin</artifactId>
<version>2.22.2</version>
<configuration>
<skip>false</skip>
</configuration>
</plugin>
<plugin>
<groupId>org.jacoco</groupId>
<artifactId>jacoco-maven-plugin</artifactId>
<version>0.8.10</version>
<executions>
<execution>
<goals>
<goal>prepare-agent</goal>
</goals>
</execution>
<execution>
<id>report</id>
<phase>prepare-package</phase>
<goals>
<goal>report</goal>
</goals>
</execution>
</executions>
</plugin>
</plugins>
</build>

step2~step4，可本地执行，并查看代码覆盖率报告

step5，因为已集成gitLab的CI/CD，所以不需要手动上传报告
Step 2、输入命令：mvn install，构建成功

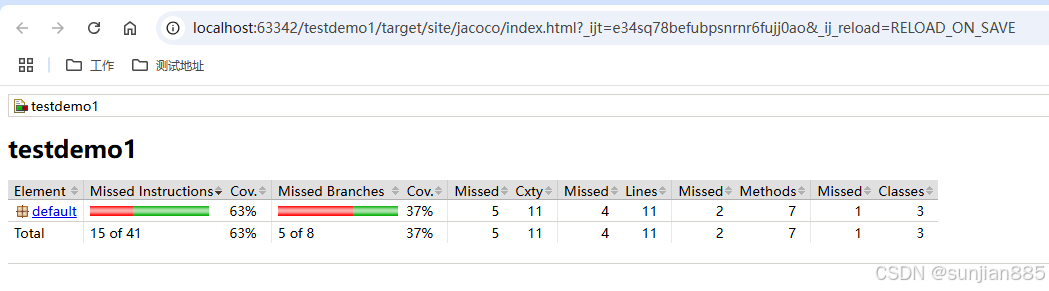

Step 3、进入/target/site/jacoco/jacoco-resources/index.html查看汇总报告
Step 4、查看代码覆盖率检测报告

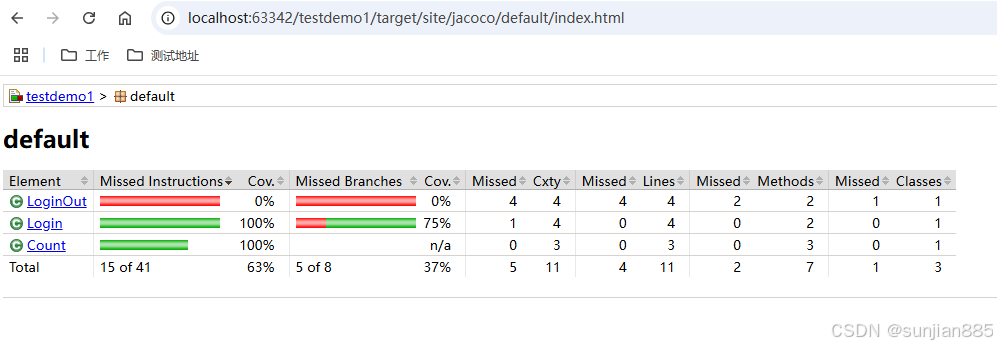

打开/target/site/jacoco/jacoco-resources/index.html，

可以看到覆盖率计数器，包含指令级（Instructions,C0 coverage），分支（Branches,C1 coverage）、圈复杂度（Cyclomatic Complexity）、行（Lines）、方法（Non-abstract Methods）、类（Classes），绿色代表覆盖，红色代表未覆盖

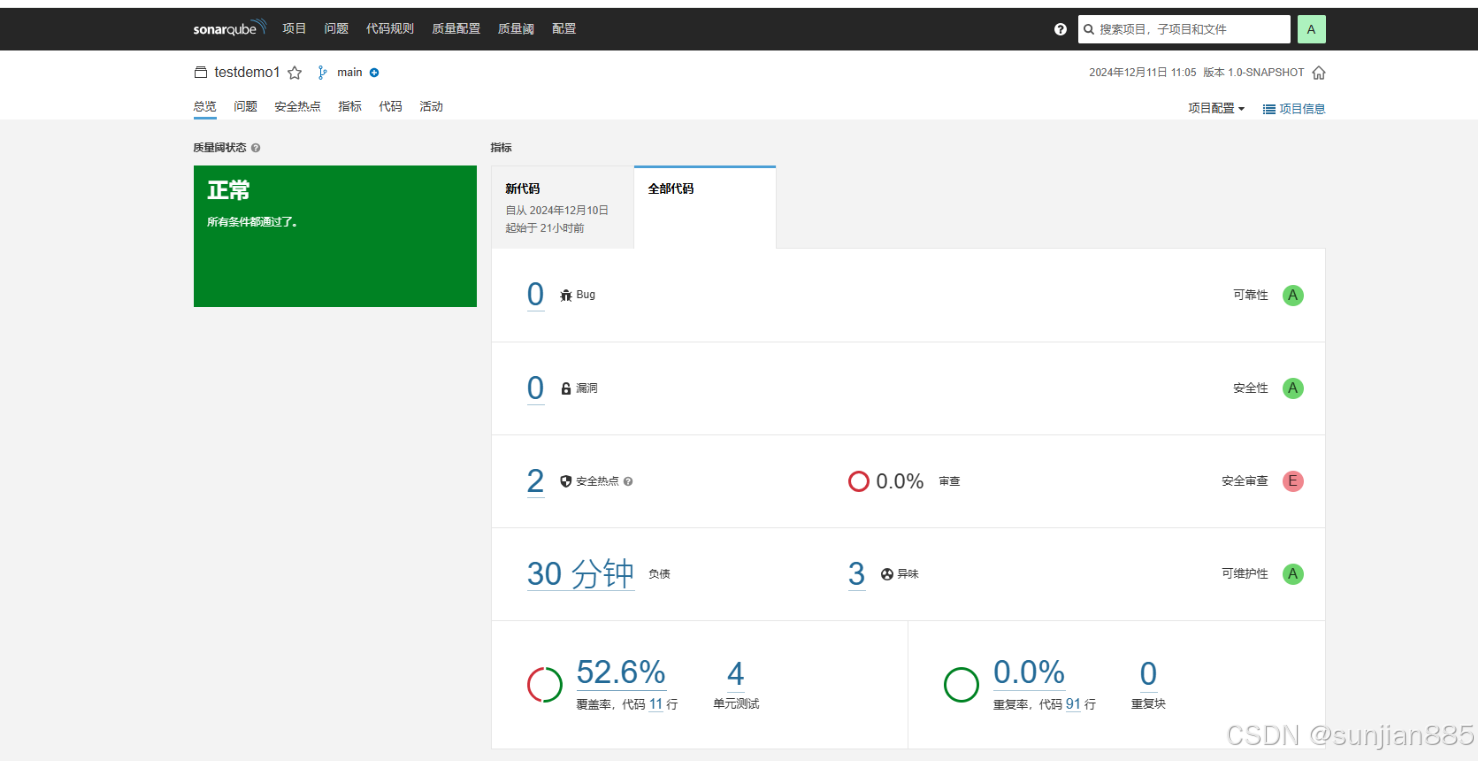

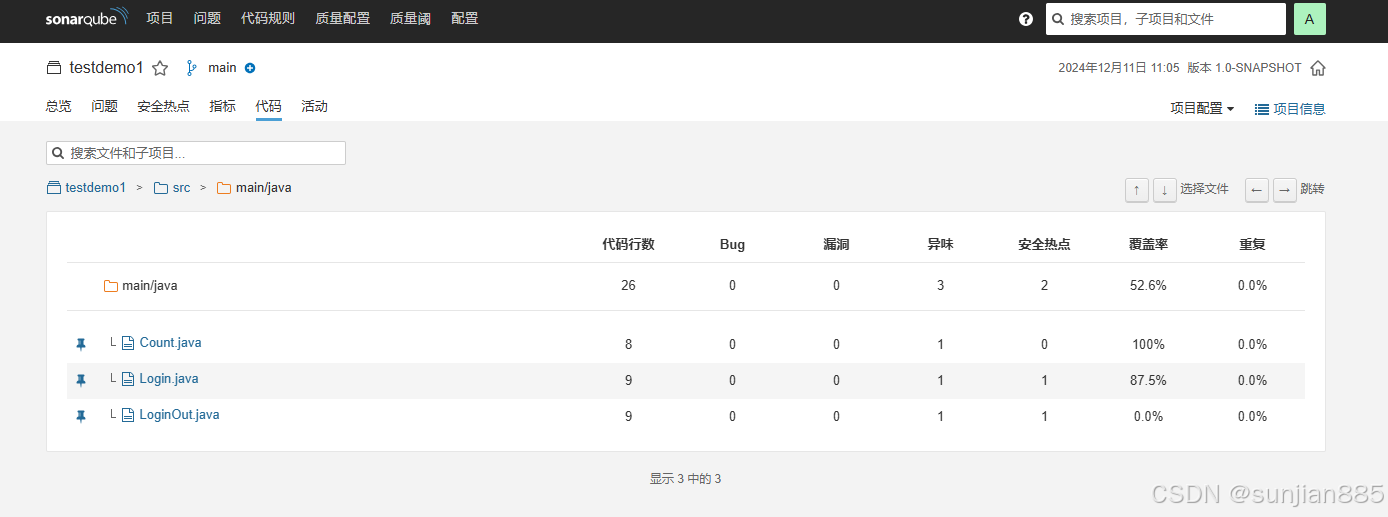

Step 5、执行命令，报告上传sonar

mvn clean verify sonar:sonar
-Dsonar.projectKey=jacoco-test
-Dsonar.host.url=http://192.168.21.200:9000
-Dsonar.login=admin
-Dsonar.password=zBrvVckjGyVXh8ua
-Dsonar.java.coveragePlugin=jacoco
-Dsonar.coverage.jacoco.xmlReportPaths=target/site/jacoco/jacoco.xml

2、sonar+gitLab进行CI/CD

2.1、创建GitLab配置

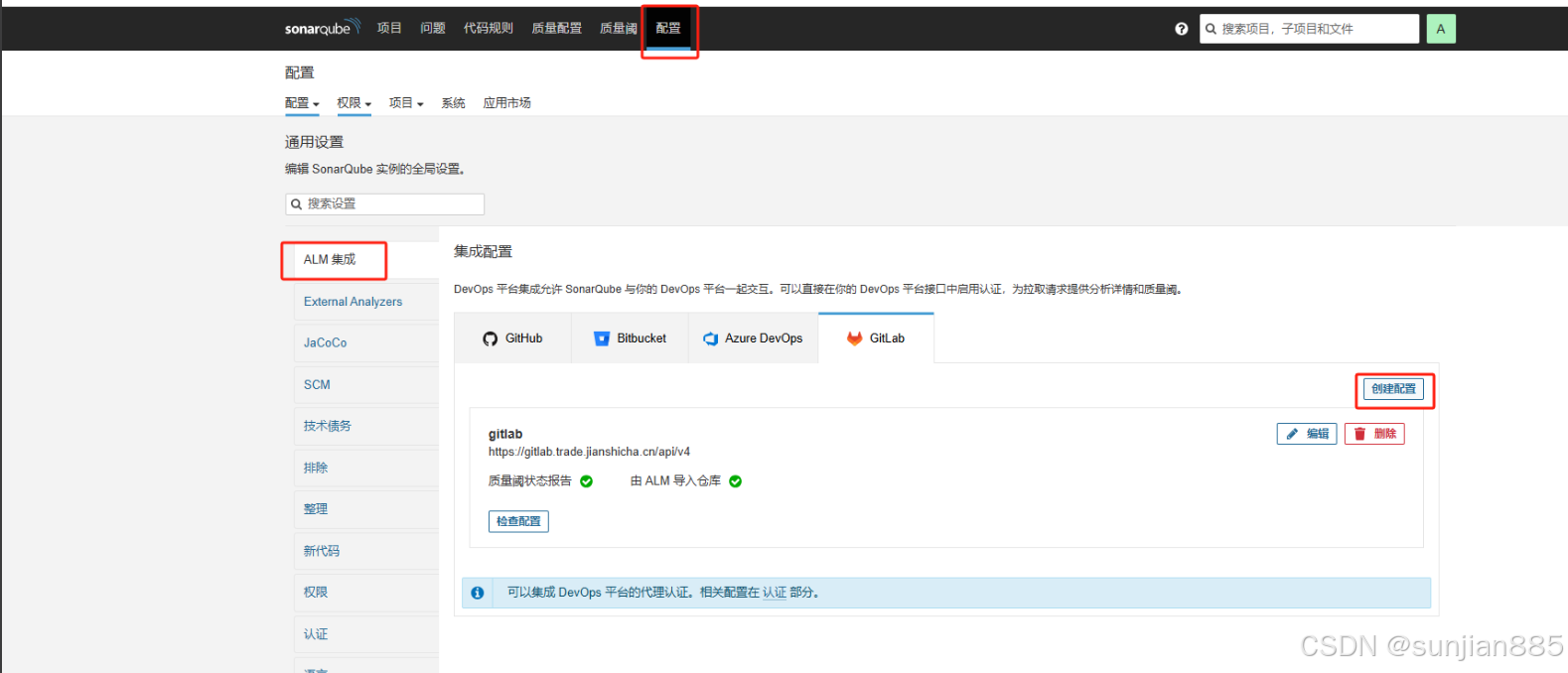

2.1.1、sonar配置->ALM集成→GitLab，点击：创建配置

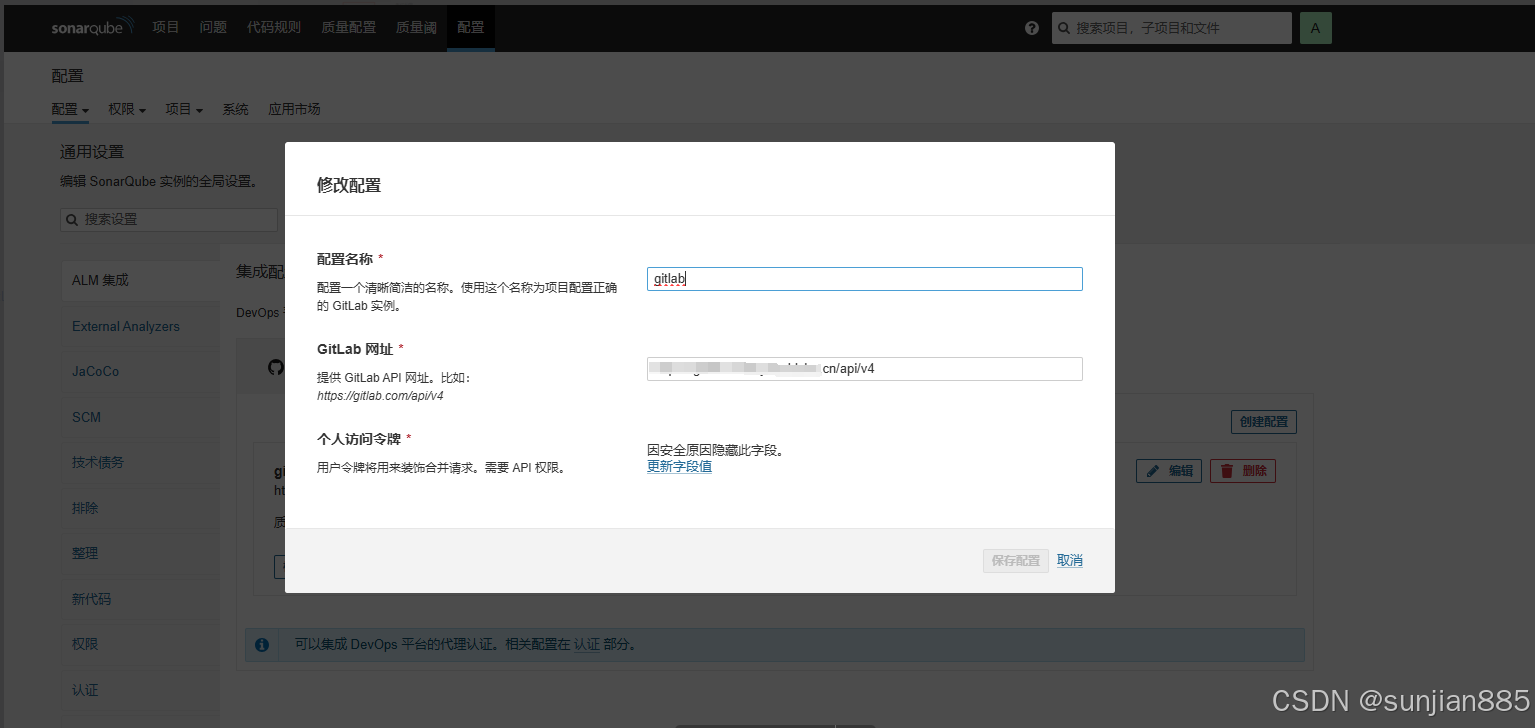

2.1.2、填写配置内容

配置名称：起一个名字（无要求，最好见名知意）

GitLab 网址：https://gitlab.trade.jianshicha.cn/api/v4 （公司Git地址）

个人访问令牌：********（为gitlab生成的令牌，下一步会讲到）

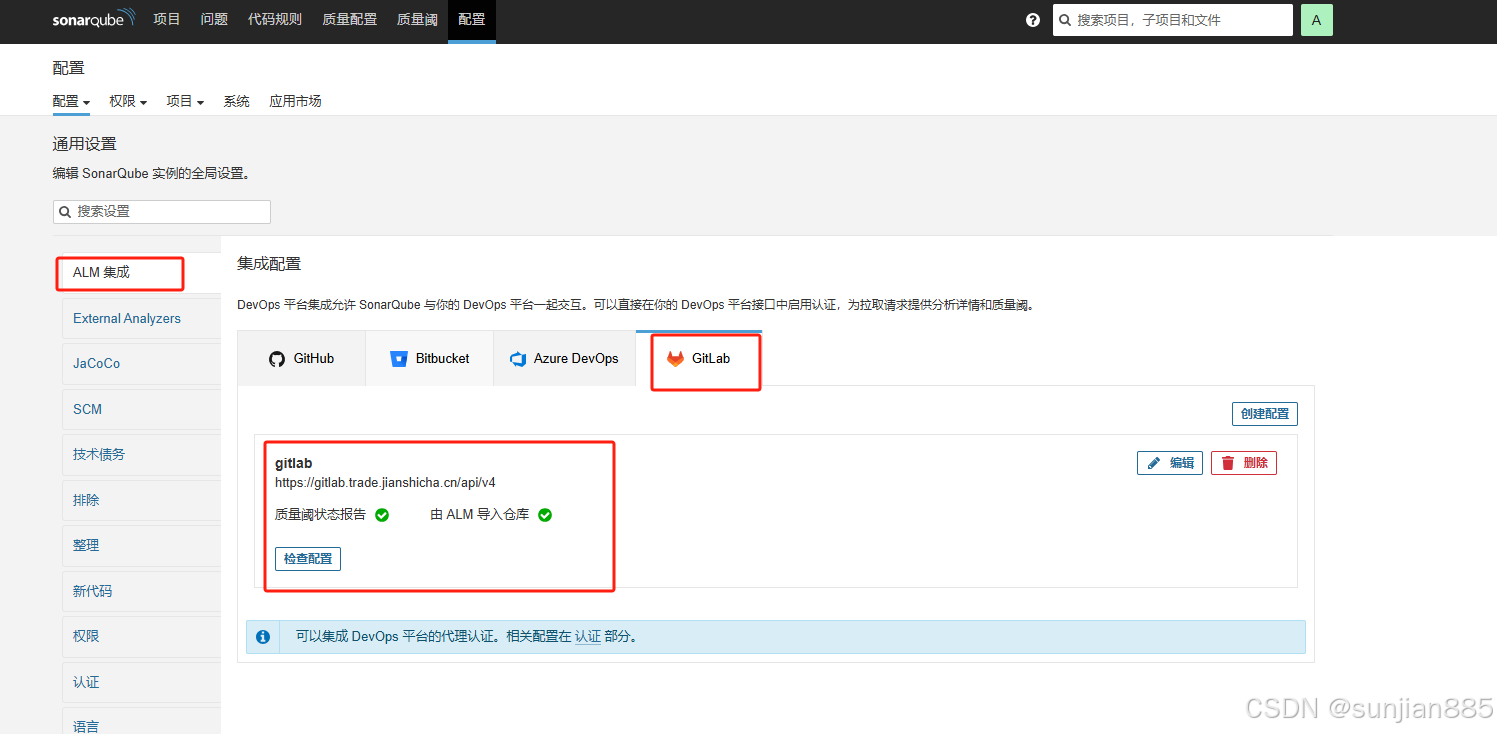

2.1.3、配置成功后，会检测配置是否正确。

成功的话，如上图。

2.2、GitLab添加个人访问令牌

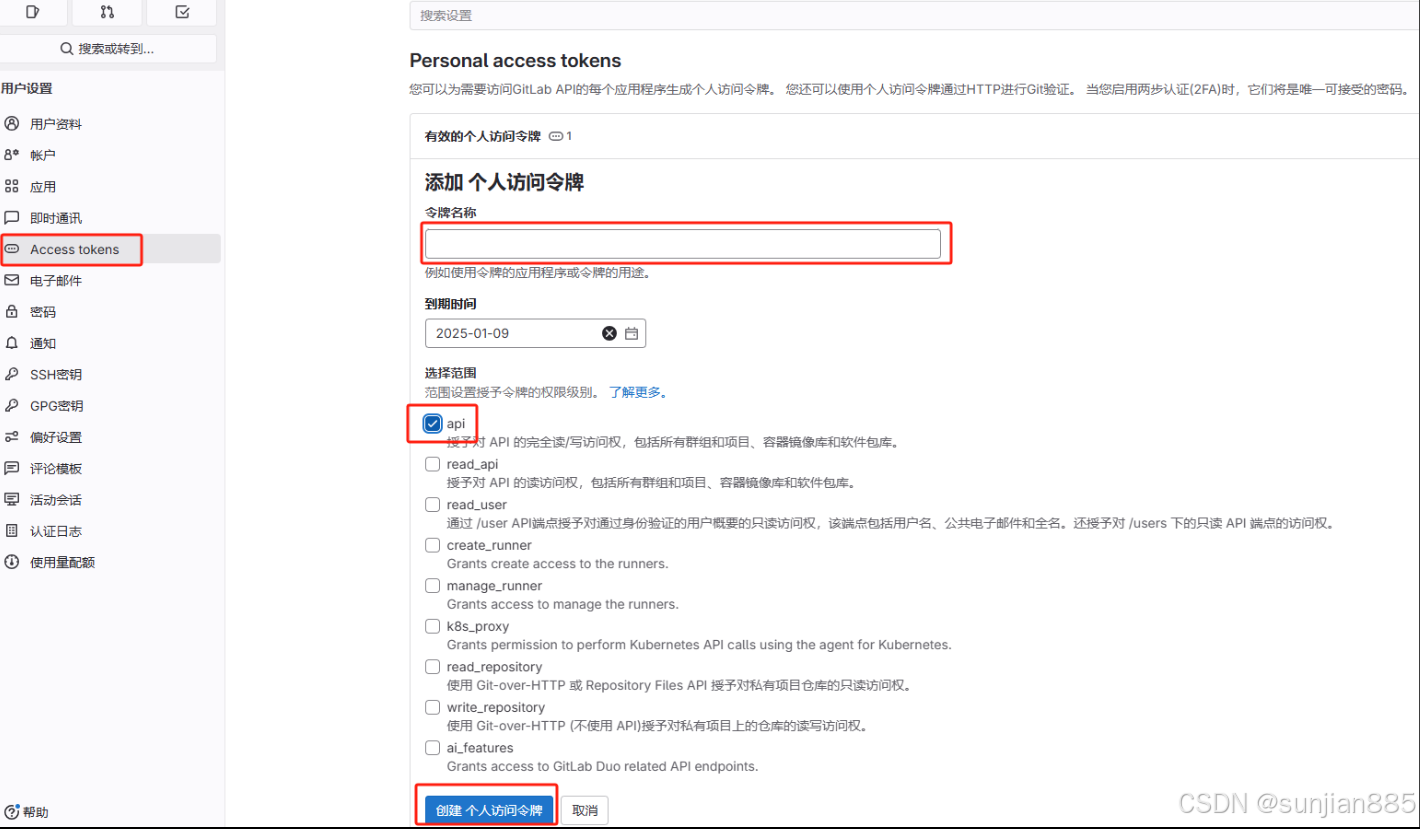

2.2.1、用户设置->Access tokens

填写内容

令牌名称：起一个名字（无要求，最好见名知意）

到期时间：选择日期

选择范围：勾选api

点击：确认创建个人令牌。

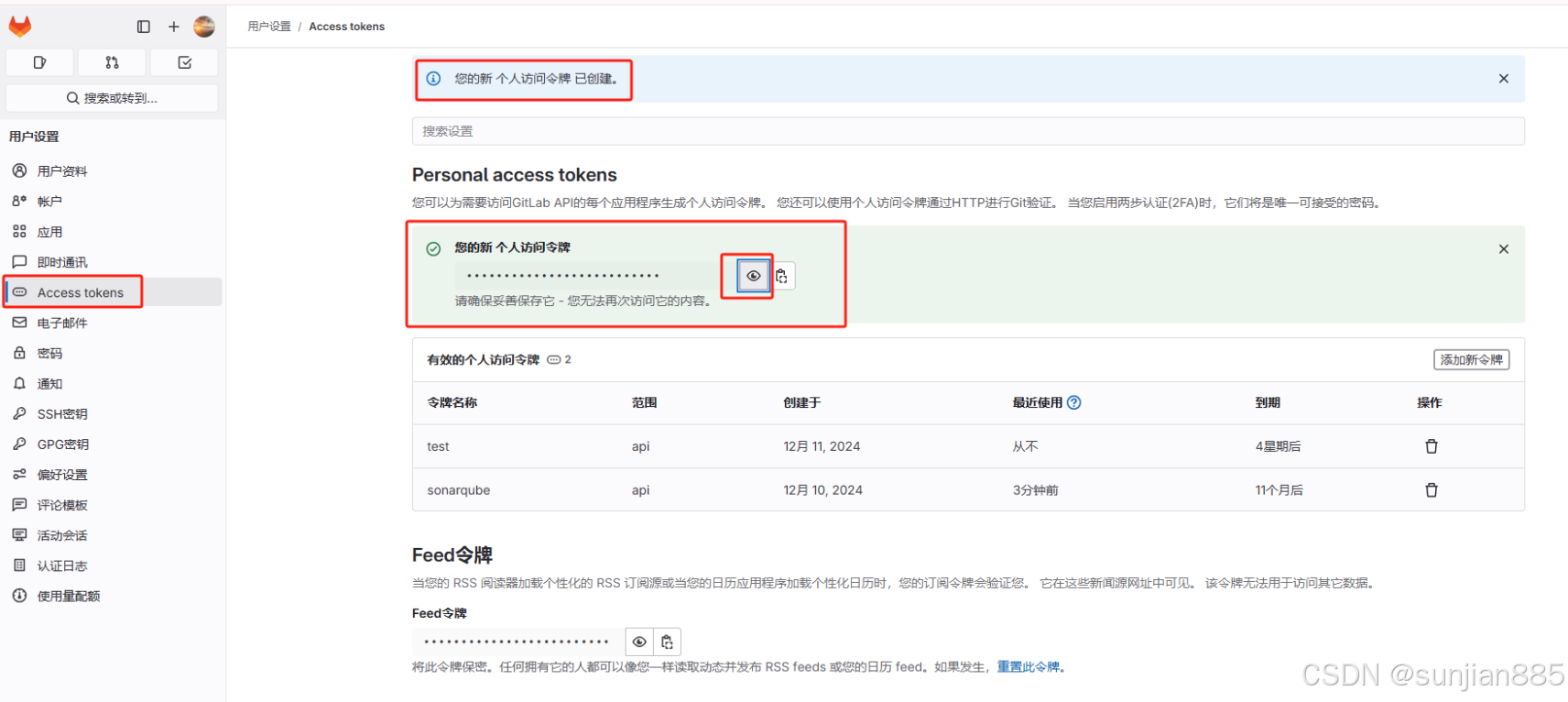

2.2.2、创建成功

点击查看标识，可查看令牌，copy下来并保存好。后面无法再查看了。

（此令牌，会在sonar创建配置的时候用到，填写到sonar个人访问令牌中）

3、sonar新增项目

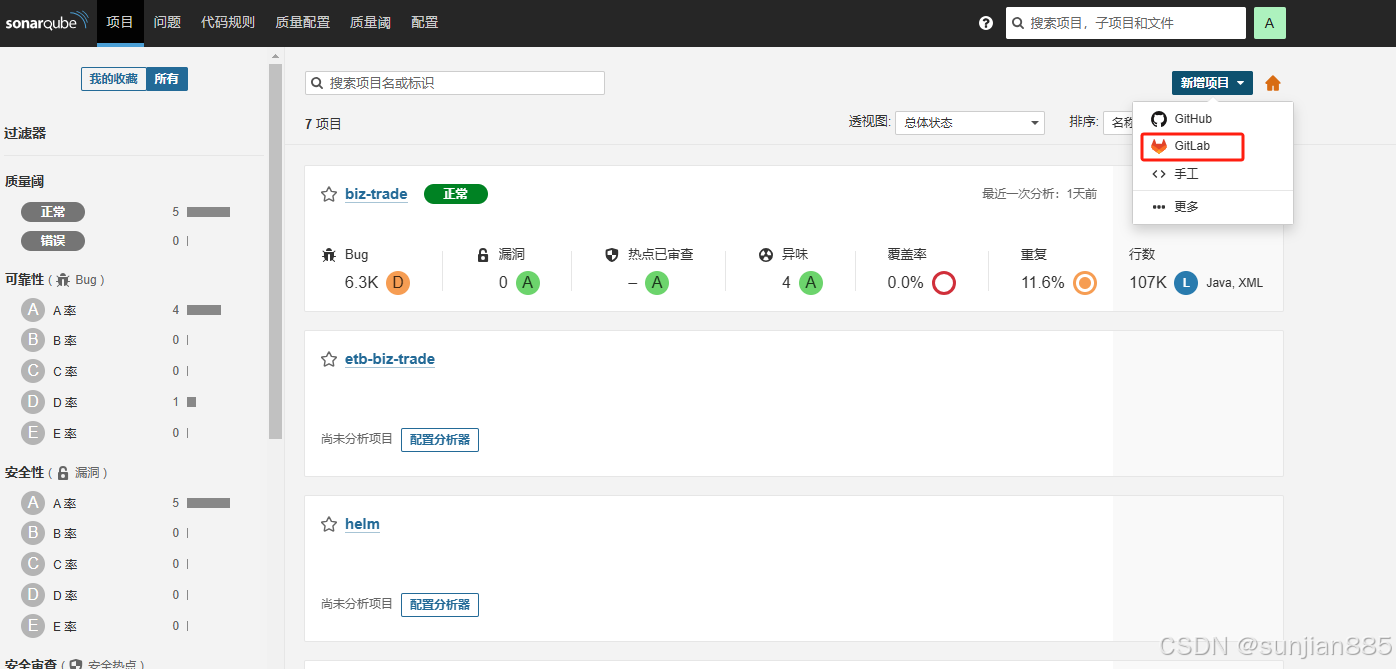

3.1、项目->新增项目->GitLab

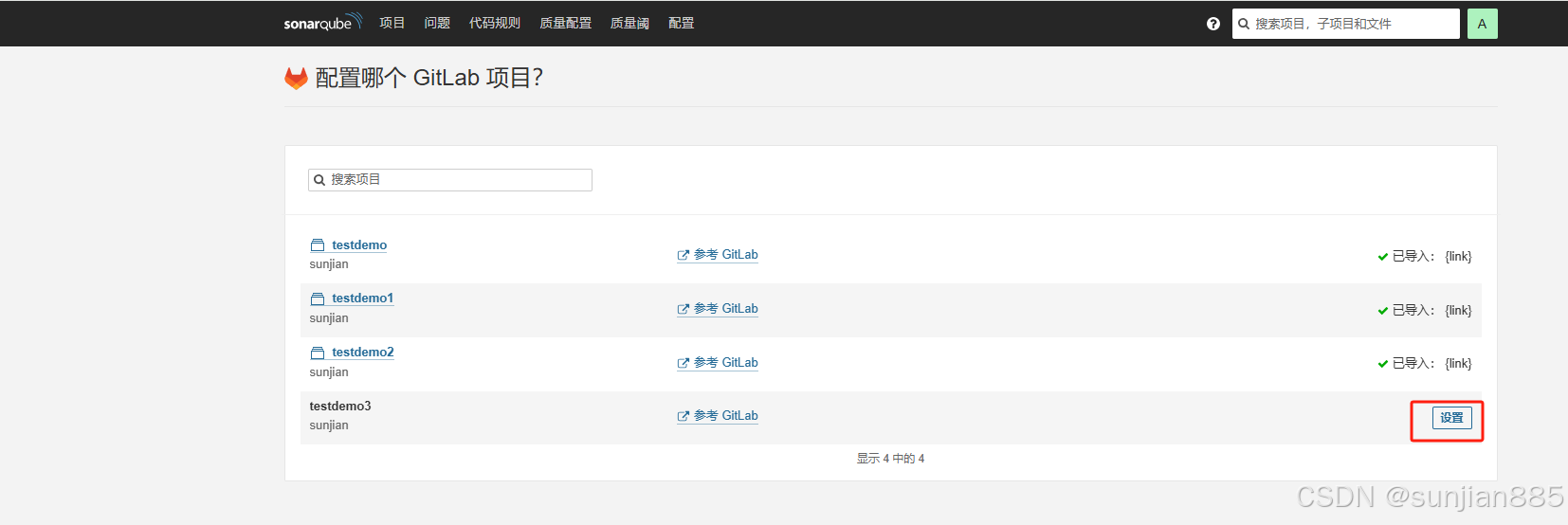

3.2、点击：GitLab，会展示GitLab中的项目，如下图

3.3、点击设置，进入设置操作步骤

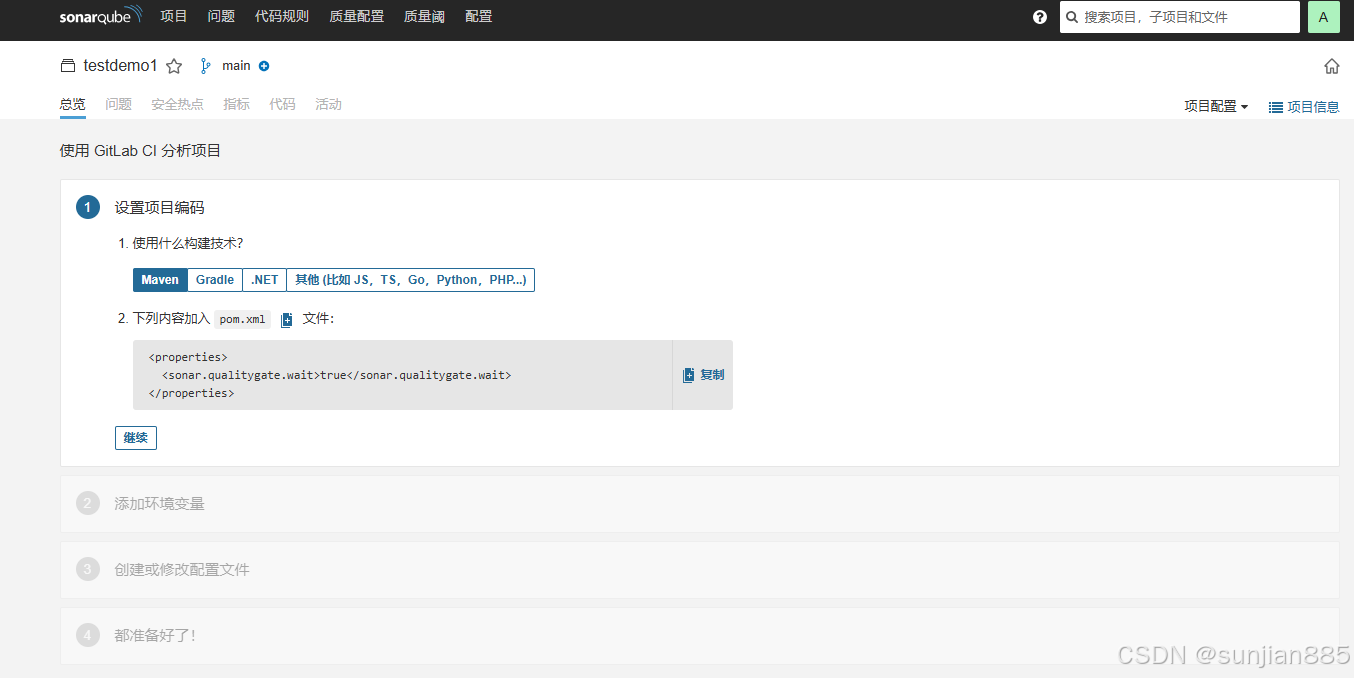

3.3.1、设置项目编码，选择：Maven

3.3.2、copy内容加入 pom.xml 文件中

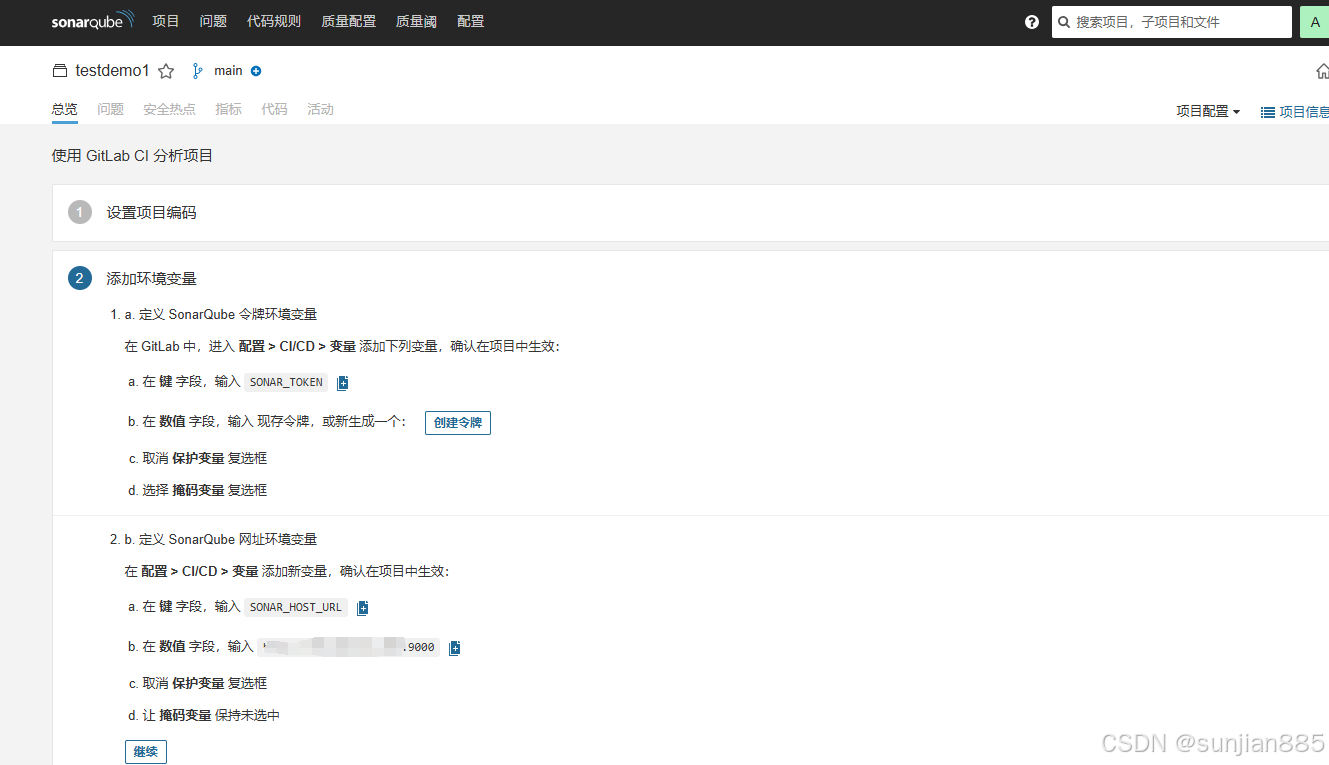

3.4、点击继续，添加环境变量，如图

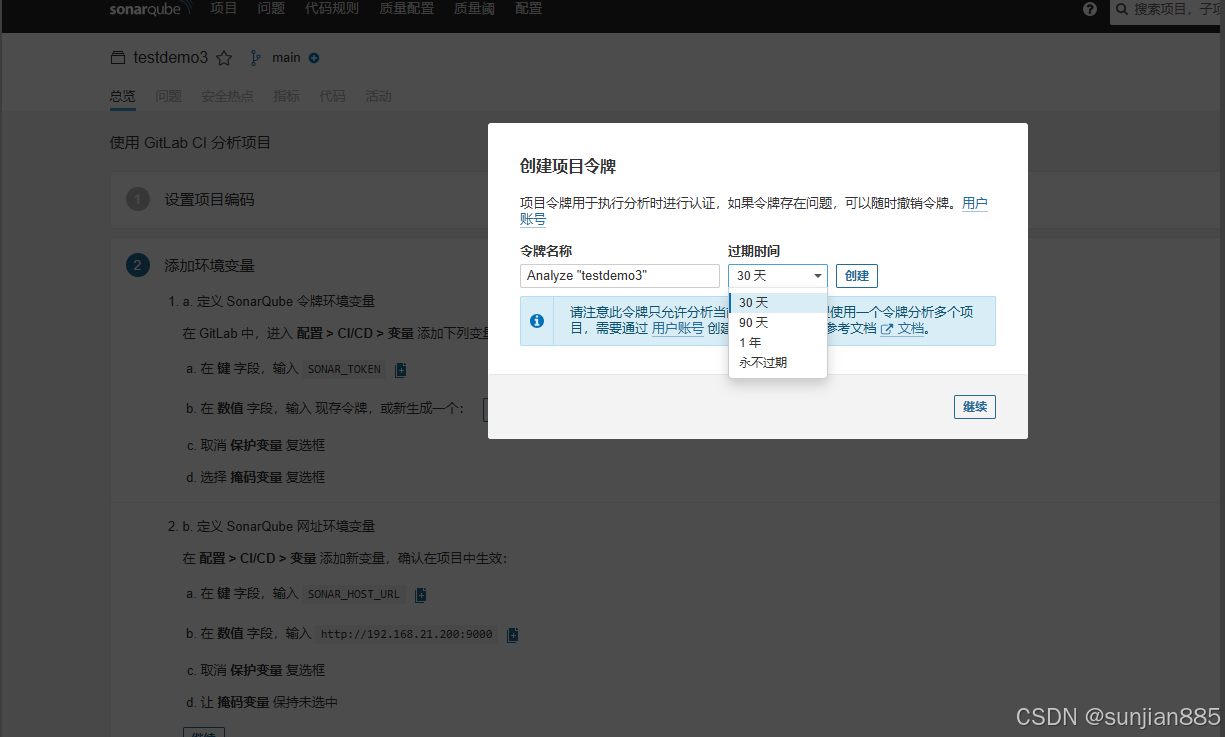

3.4.1、点击创建令牌，选择过期时间，点击创建

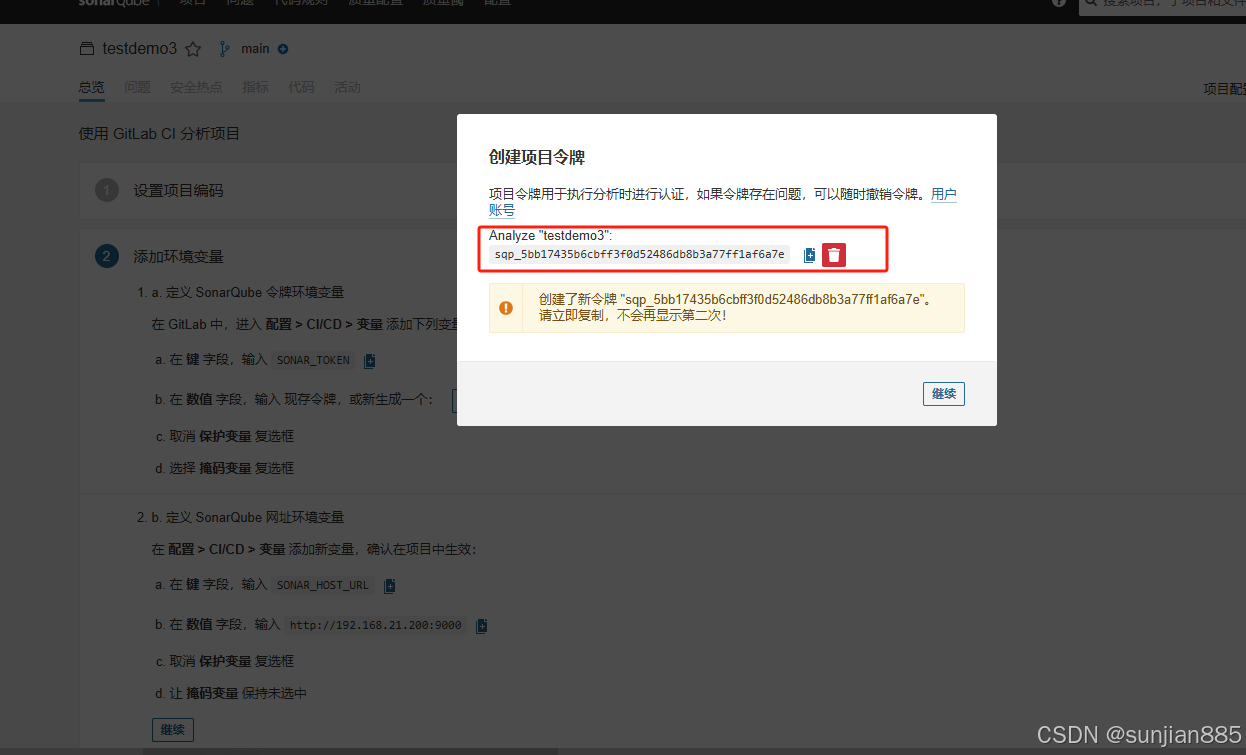

3.4.2、令牌创建成功，copy并保存，后面gitLab上设置变量会用。

4、GitLab设置CI/CD

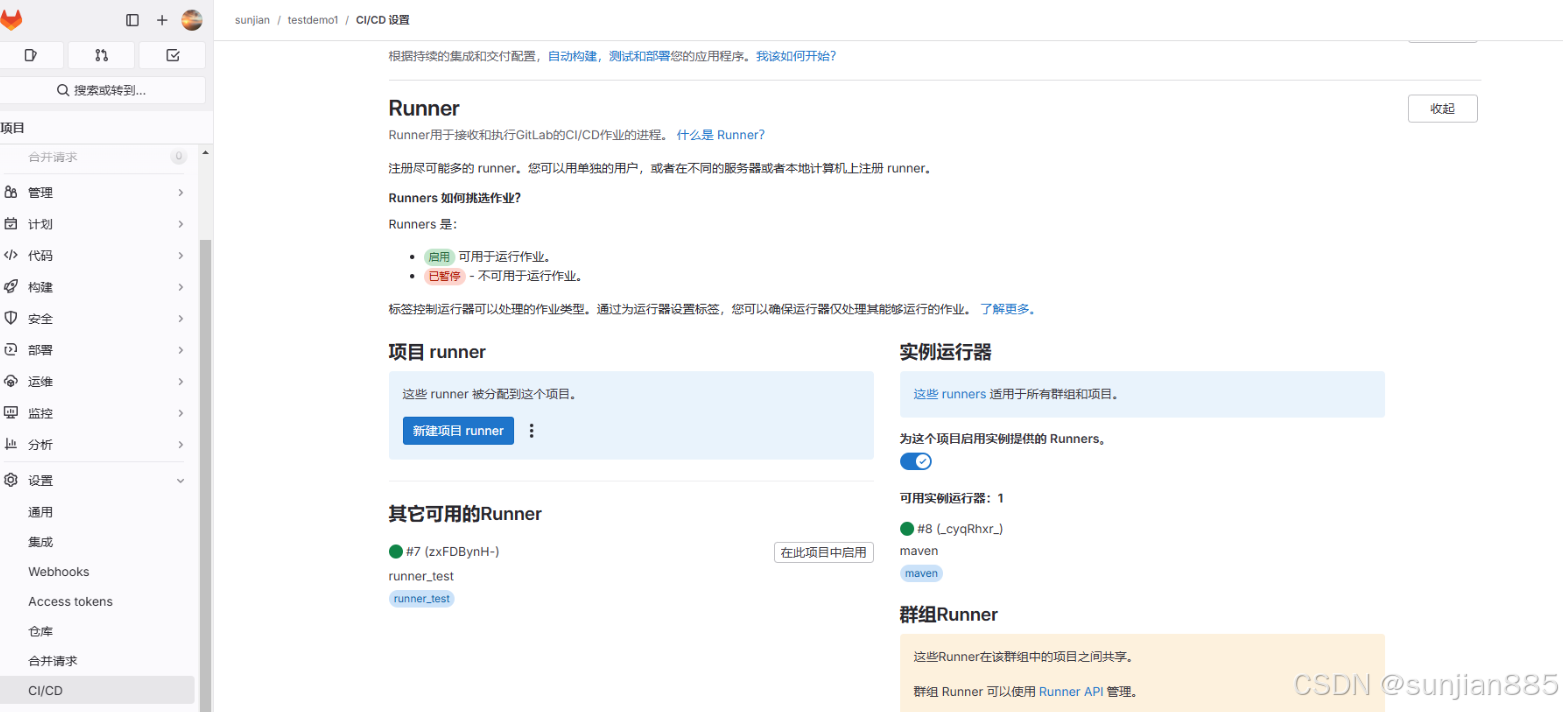

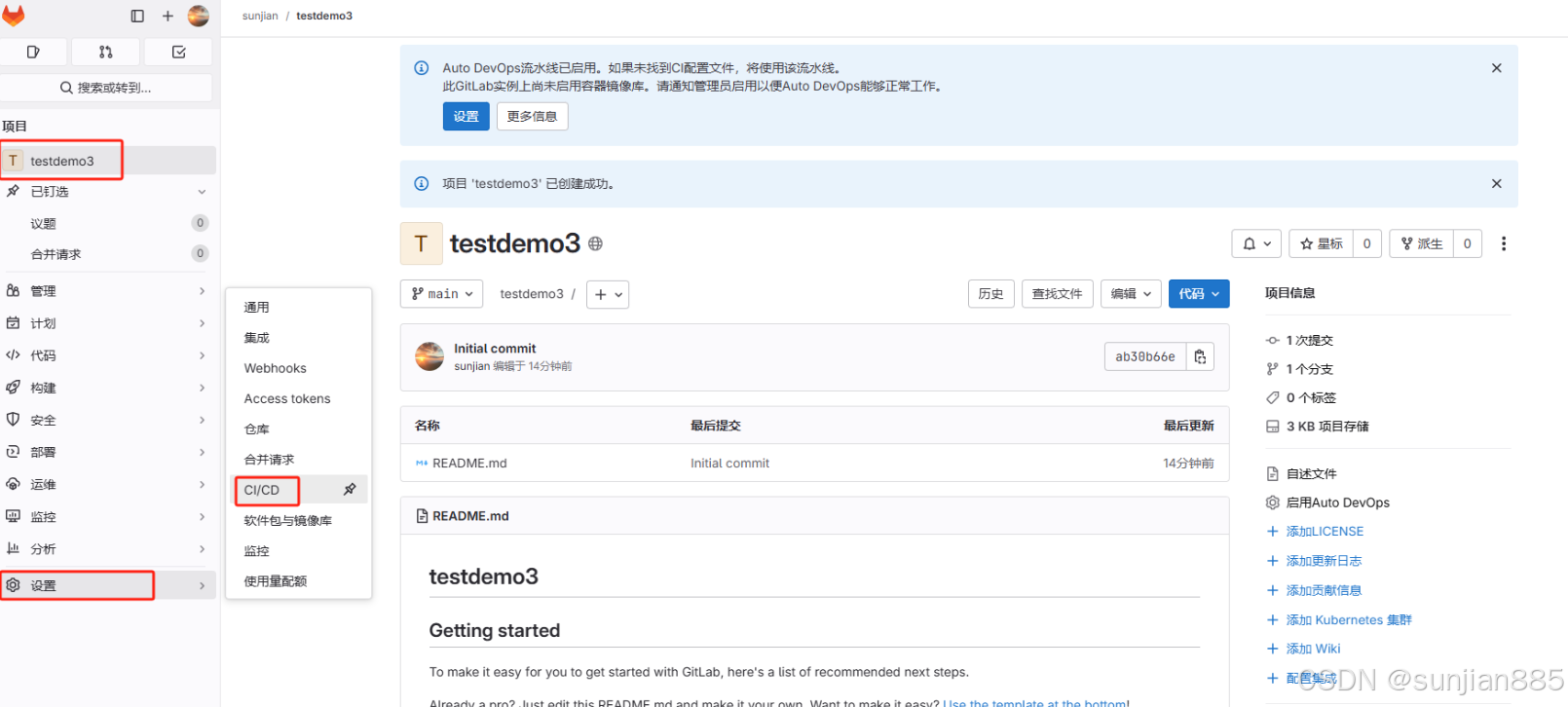

4.1、打开gitLab，选择对应的项目->设置->CI/CD

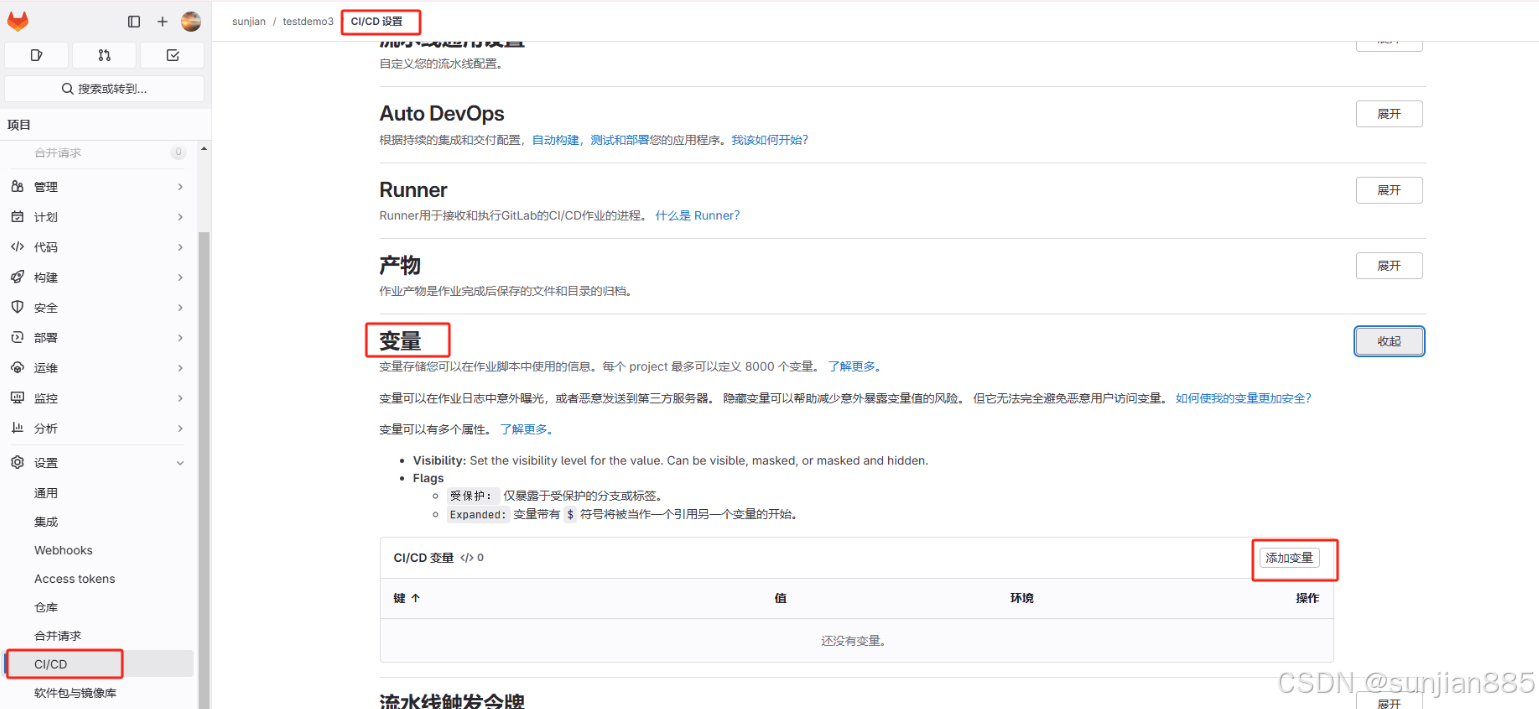

4.2、找到变量，展开内容后，点击：添加变量

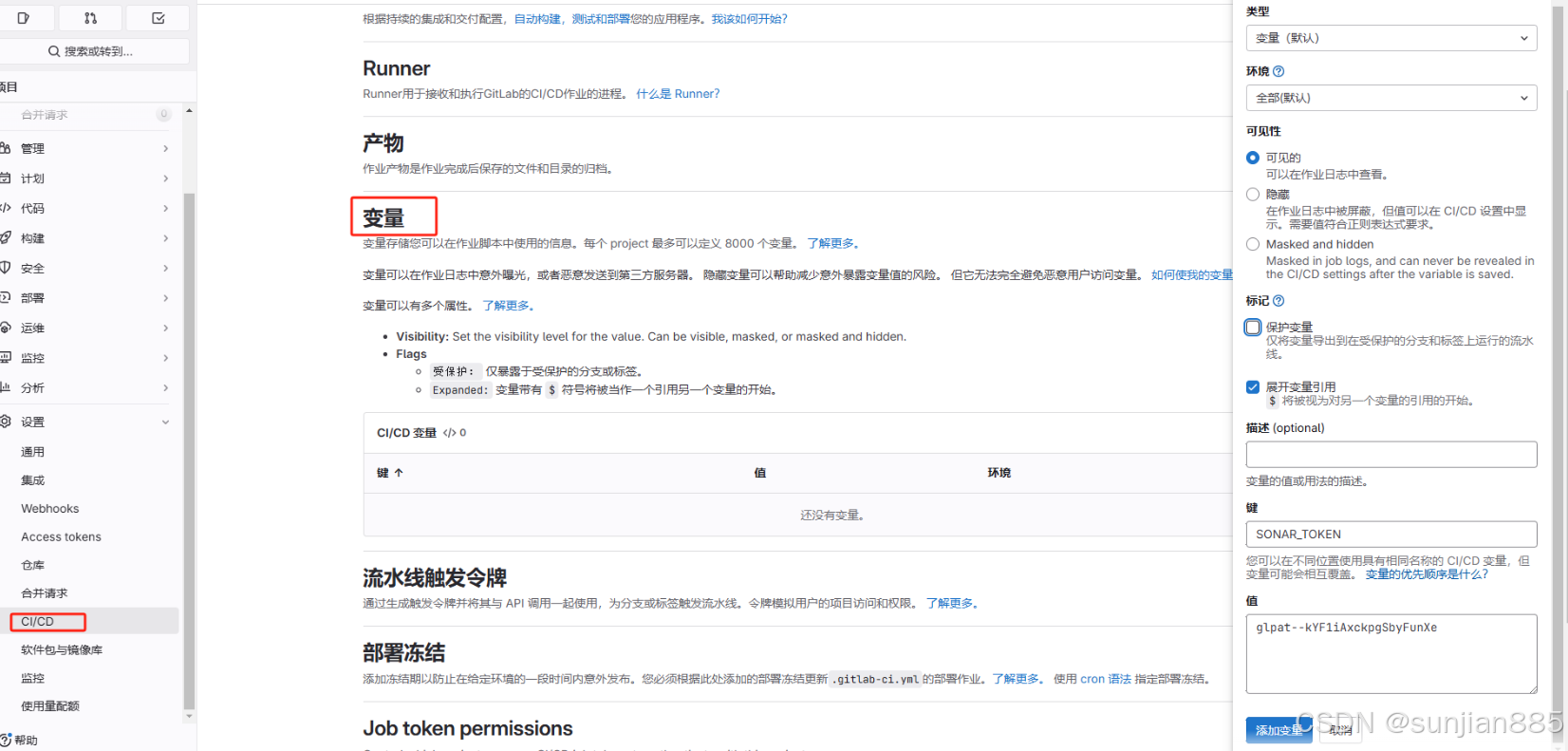

4.3、新增变量

- - 在键字段，输入 SONAR_TOKEN
  - 在数值字段，输入令牌（上面提到新生成保存的令牌）
  - 取消 保护变量 复选框
  - 保存变量

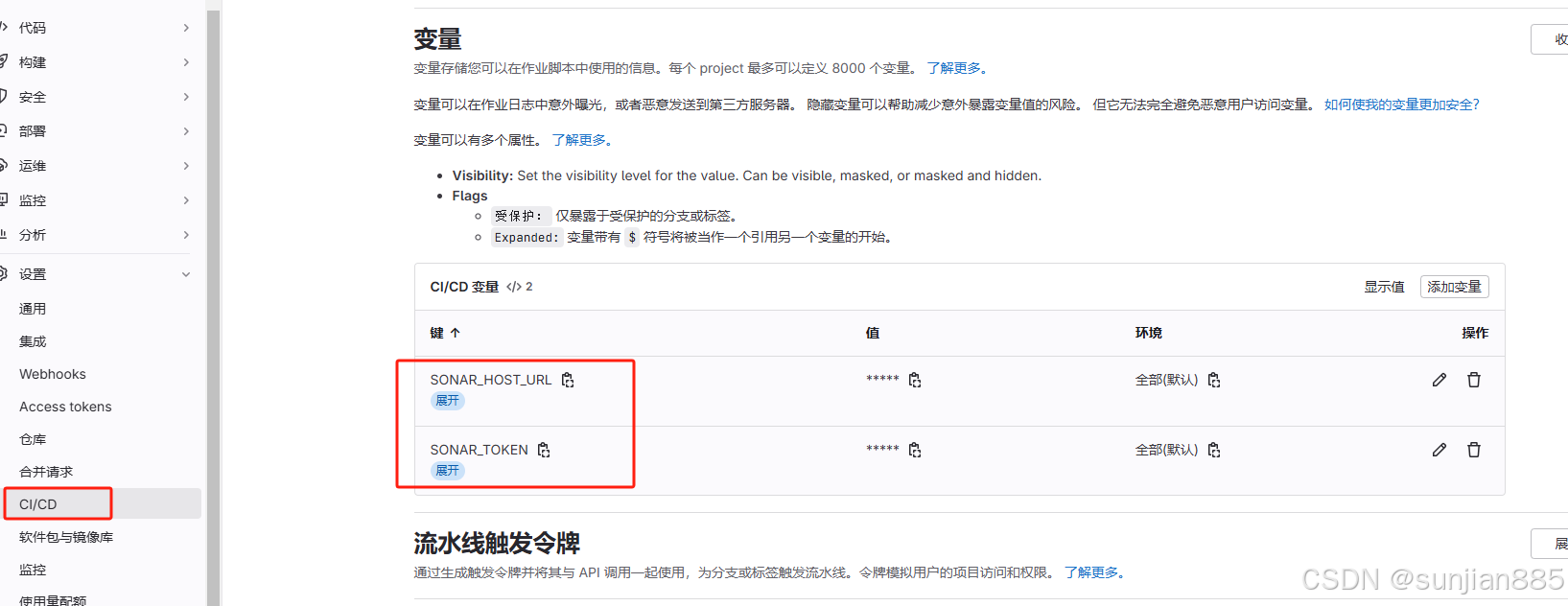

再次新增变量

- - 在键字段，输入 SONAR_HOST_URL
  - 在数值字段，输入 http://192.168.21.200:9000 （sonar的地址）
  - 取消 保护变量 复选框
  - 保存变量

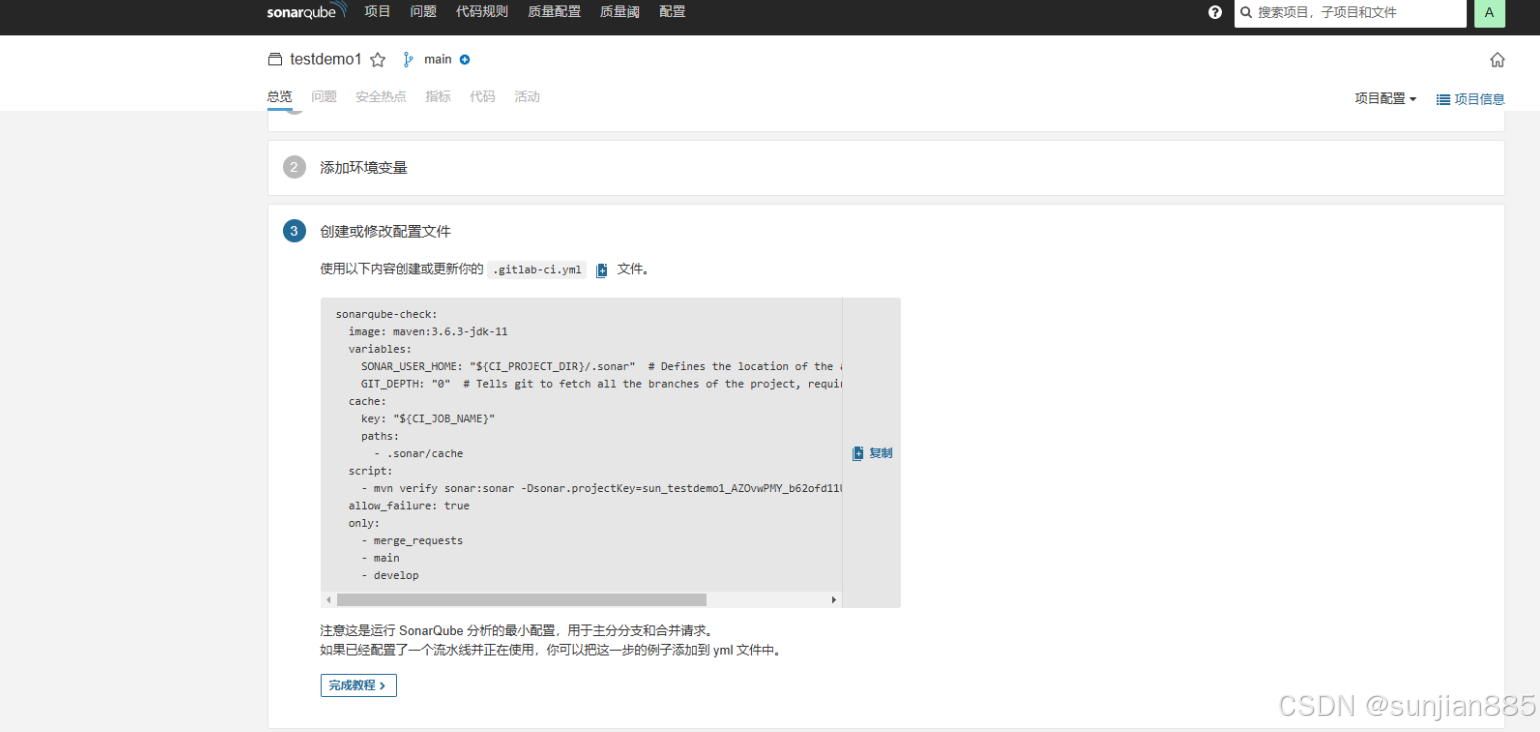

5、创建或修改配置文件

项目中新建.gitlab-ci.yml，copy内容添加到.gitlab-ci.yml文件中。

如果已有.gitlab-ci.yml需要更新内容。

内容：

sonarqube-check:
image: maven:3.6.3-jdk-11
variables:
SONAR_USER_HOME: "${CI_PROJECT_DIR}/.sonar" # Defines the location of the analysis task cache
GIT_DEPTH: "0" # Tells git to fetch all the branches of the project, required by the analysis task
cache:
key: "${CI_JOB_NAME}"
paths:
- .sonar/cache
script:
- mvn verify sonar:sonar -Dsonar.projectKey=sun_testdemo3_AZOzjZPU_b62ofd11Uz7
allow_failure: true
only:
- merge_requests
- main
- develop
- test_20241212

如下图：

更改script脚本，在原本脚本中后面补充上：-Dsonar.java.coveragePlugin=jacoco -Dsonar.coverage.jacoco.xmlReportPaths=target/site/jacoco/jacoco.xml

script:
- mvn verify sonar:sonar -Dsonar.projectKey=sun_testdemo2_AZOvwTfW_b62ofd11Uzo -Dsonar.java.coveragePlugin=jacoco -Dsonar.coverage.jacoco.xmlReportPaths=target/site/jacoco/jacoco.xml

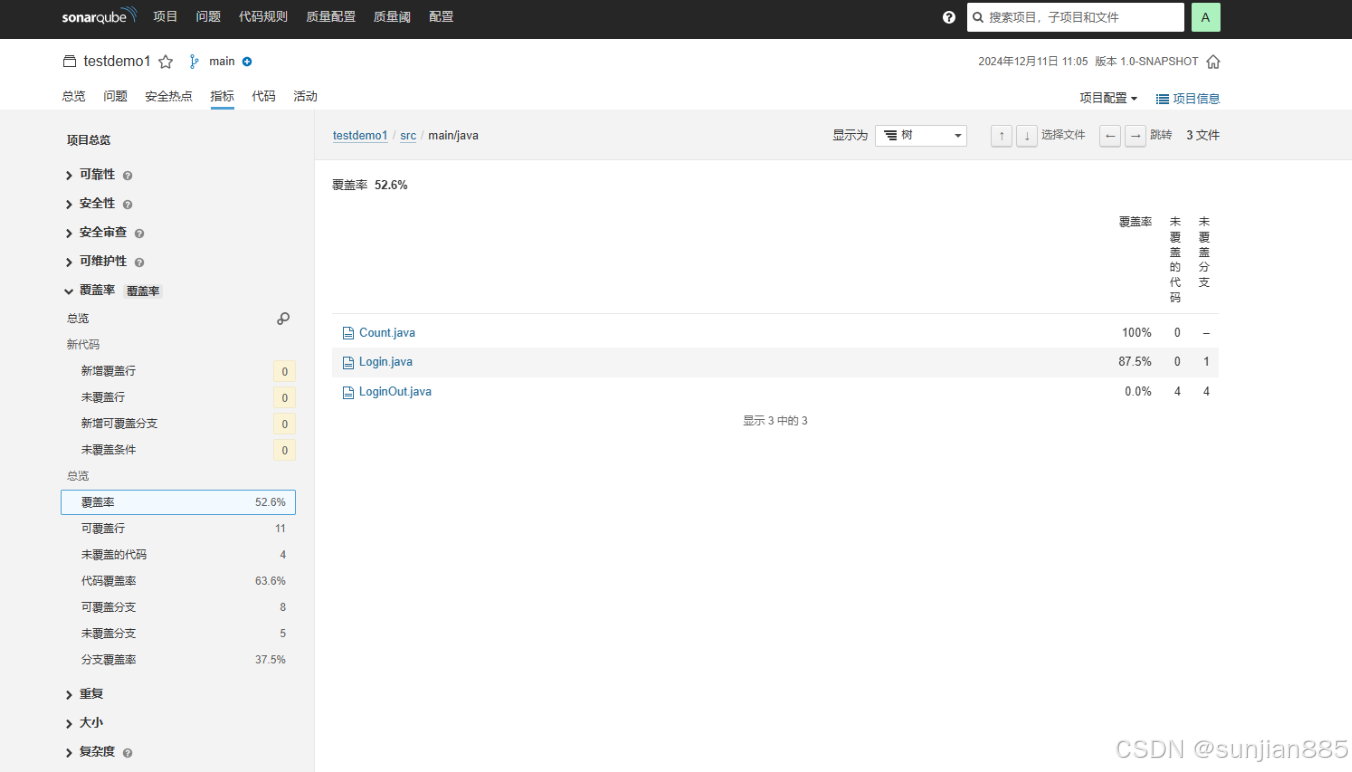

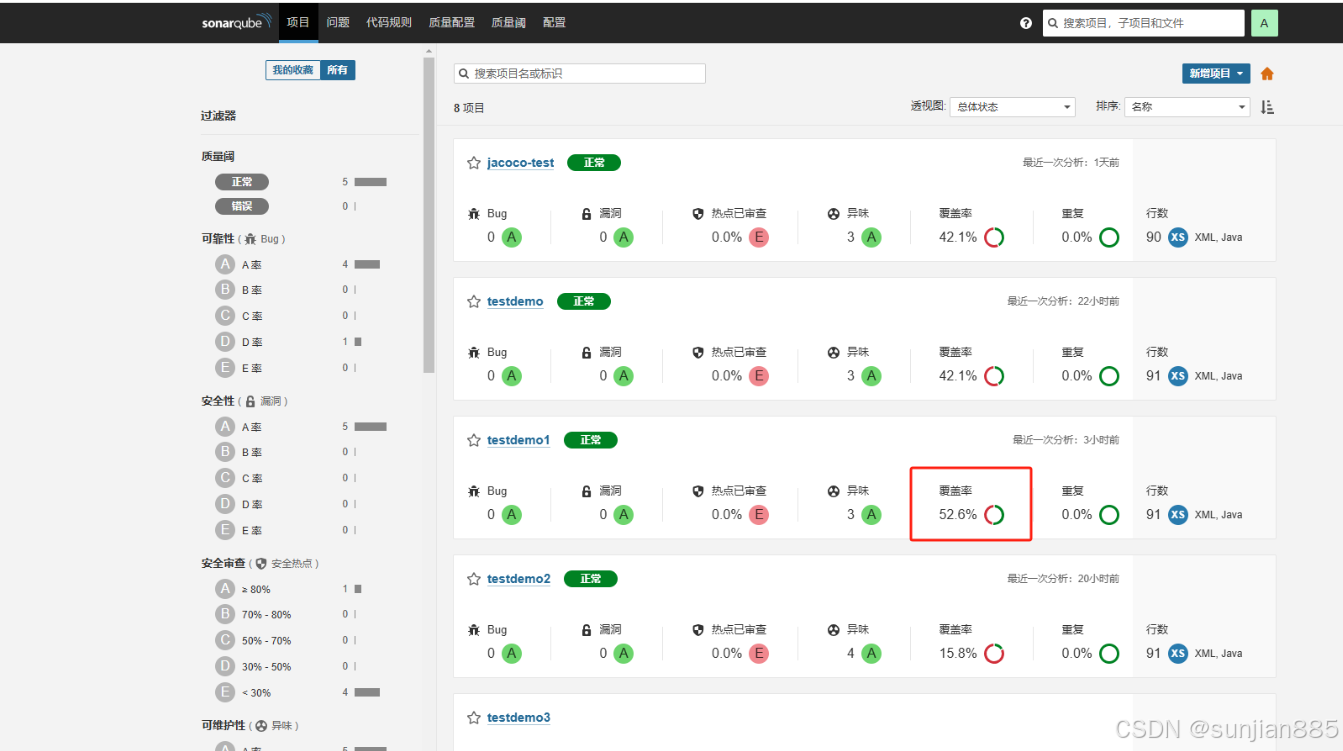

新增参数说明：通过jacoco检查覆盖率，并上传报告到sonar服务器（不增加的话，sonar上不会展示单元测试覆盖率）

脚本中only参数说明：可添加对应的分支名称，在对应分支提交代码时，会scanner对应分支的代码，出具报告。

after_script:
- echo "SonarQube report:http://192.168.21.200:9000/dashboard?id=sun_testdemo_AZOvNuNp_b62ofd11UzF"

id：为对应的projectKey。

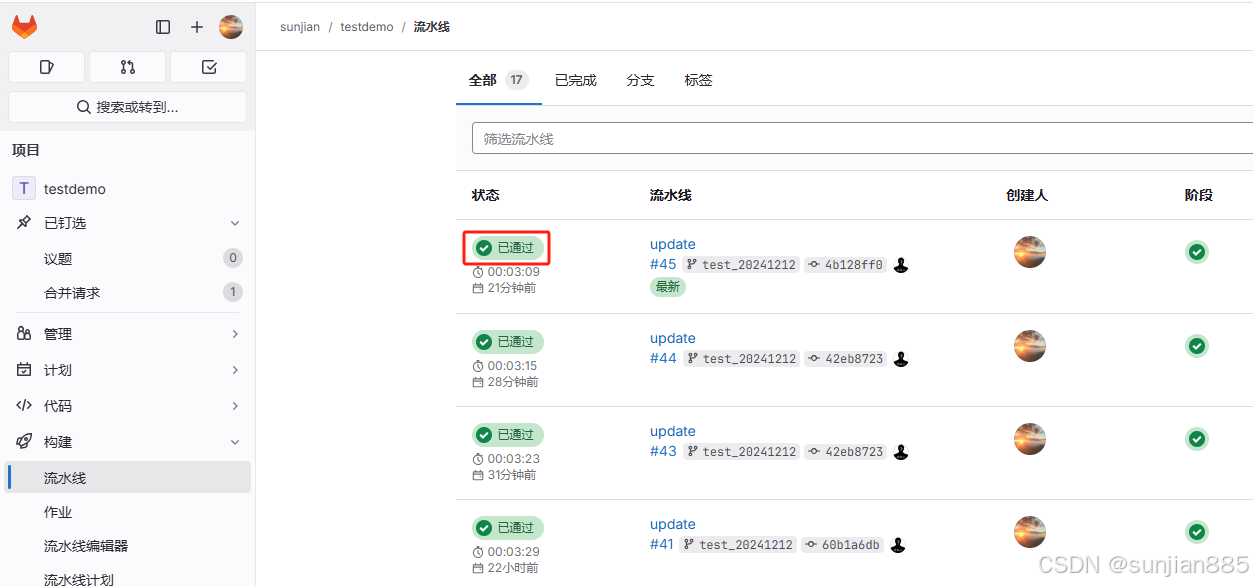

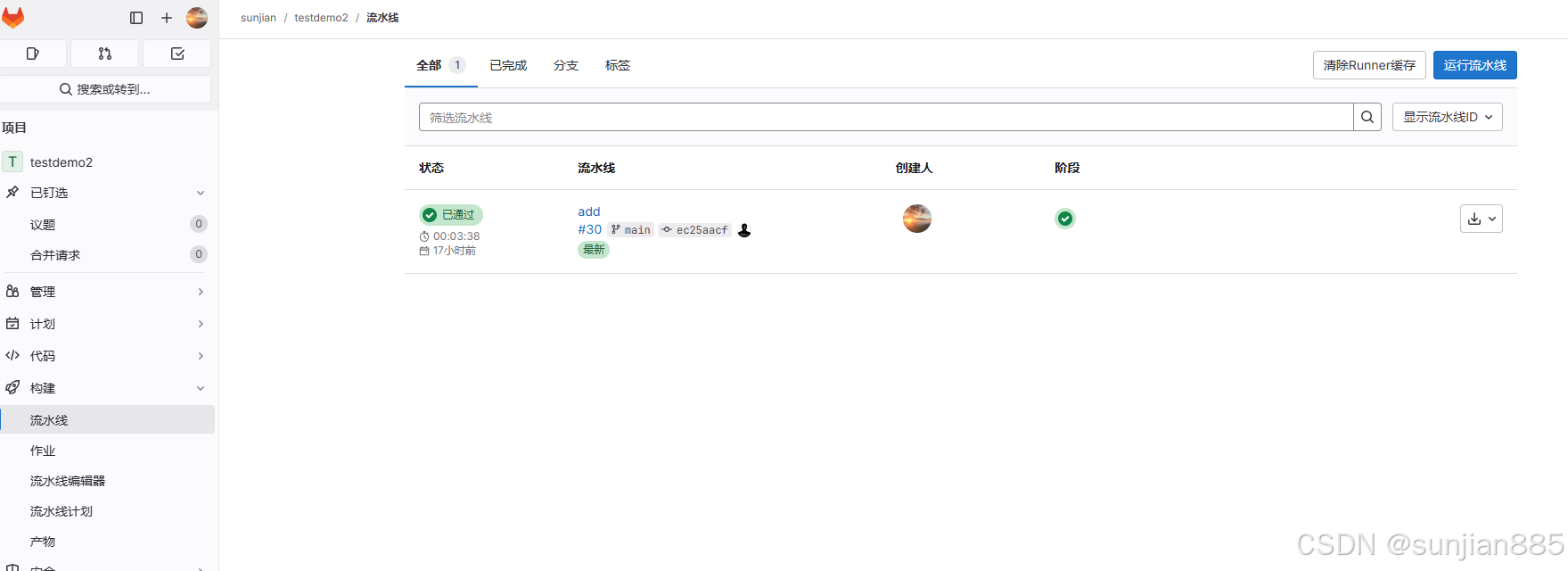

可在后续gitLab流水线中直接查看sonarqube中的报告。点击report链接，直接跳转到sonar的报告结果页面。
