基于交替迭代法的通用型交直流潮流计算方法(matlab版+python版)
基于交替迭代法的通用型交直流潮流计算(matlab版+python版)
程序名称##
基于交替迭代法的通用型交直流潮流计算(matlab版+python版)
程序功能(对象)
- 适用于任意大小的交流电网,支持节点和支路的增删;
- 适用于接入多个直流环节,直流环节内允许接入风光储等DG;
- 换流器采用多种控制方式的VS,且认为换流器自身损耗不可忽略;
- 通用型分析:1、交流电网拓扑允许随意变动;
2、直流电网拓扑允许随意变动,直流环节个数及位置允许随意变动;
3、交流电网与直流环节均可接入风光储等多个分布式电源;
4、VSC的控制方式与接入位置允许随意变动; - 通用型限制:去除直流环节需要一个交流系统,否则需要单独编写专用程序,不再通用(大家也可以尝试探讨修改思路),直流环节个数需要提前知道;
- 误差分析:与统一迭代法进行对比分析,误差<10^-2;
程序函数说明
matlab版:
- 主程序:ACDC_Flow
- 交流系统参数输入子程序:所有ac_case文件
- 直流系统参数输入子程序:所有dc_case文件
- 牛拉法基波子程序:NLPowerFlow文件
- 节点导纳子程序:createYbus文件
- 交流雅克比矩阵子程序:Jacobi文件(n-1+m*n-1+m)
- 直流雅克比矩阵子程序:CreateDCJac文件
图一为改进的IEEE9节点系统算例程序列表
图二为改进的IEEE33节点系统算例程序列表
python版:
- 主程序输入输出:ACDC_Flow_big_test.py
- 子函数包:ACDC_Flow.py
2.1读表函数:
def read_sheet(data_matrix):
2.2节点导纳:
def createYbus(bus,branch):
2.3切片函数:
def slice_matrix(Matrix,Queue_row,Queue_col):
2.4节点注入功率函数:
def calculate_PiiQii(busNum,Bus_V,Ybus):
2.5雅克比矩阵函数:
def jacobi(V,Y,ac_pq,ac_pv,Pi,Qi):
2.6牛拉法函数:
def NL_flow(ac_baseMVA,ac_bus,ac_branch0,ac_gen,ac_bn,ac_pv,ac_pq,m):
2.7直流雅克比矩阵计算函数:
def createDCJac(Y,Udc):
2.8交直流潮流子函数:
def ACDC_FLOW(sheets,DC_baseMVA,DC_bus,DC_branch,DC_VSC,AC_baseMVA,AC_bus,AC_branch,AC_gen,AC_DG,GBUS,YBUS,base_loss):
程序计算步骤及流程图
以matlab版程序作为讲解。
1 参数初始化
参数初始化,读取网络参数,在此标幺化,随机潮流是在确定性基波潮流计算基础之上进行的,参数初始化和基波潮流学习: https://blog.csdn.net/WConstelltion/article/details/123751611.

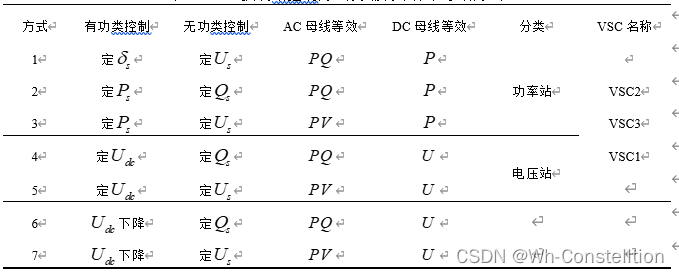

包括:交流节点负荷,支路阻抗,发电机以及分布式电源参数初始化;直流节点负荷,支路电阻以及分布式电源参数初始;VSC的控制方式以及接入容量和位置初始化,7种控制方式如下图所示。

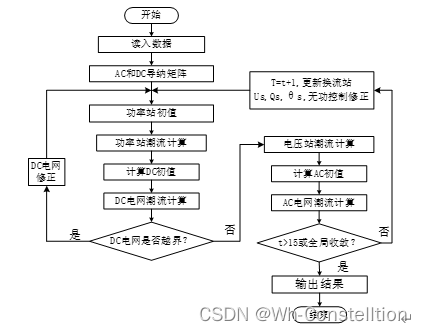

交替迭代法的计算流程图如下图所示,后续程序依据该逻辑进行讲解
2功率站潮流计算
%目的:计算功率站损耗、功率站直流注入功率Pcdc、直流节点注入功率Pdci
%方式1,2的初值Ps,Qs,Us=1.0,δs=0;方式3的初值Ps,Qs=0,Us,δs=0;
2.1功率站直流侧功率及损耗计算:(Ic为换流器内部流过交流的电流)
Uc_p = Uf_p-Ic.*Zc; %功率站等效电压源电压
Sc_p = Uc_p.*Ic;
Pcloss = a.*abs(Ic).*abs(Ic)+b.*abs(Ic)+c;
2.2节点注入直流网络功率计算:
Pdc = -dc_bus(:,3); %直流负荷注入功率
Pdc(p_vsc) = Pcdc(p_vsc)+Pdc(p_vsc); %%含VSC注入功率和负荷注入功率,也可增加DG
2.3直流潮流计算:
Pdc = Udcs.*(Gbus*Udcs); %计算Pdci
dPdc = Pdcs - Pdc; %功率偏差(不是两次迭代之差么?)
if max(abs(dPdc(p))) <= 1e-9 %非平衡节点收敛判据
break
end
%直流网络的雅克比矩阵,对电压求导获得Gij*Ui+Gii*Ui;
J = Gbus.*Udcs + sparse(1:dc_nb,1:dc_nb,Gbus*Udcs,dc_nb,dc_nb); %Sparse(i,j,s,m,n)构造满足S(i(k),j(k)) = s(k)的m*n维稀疏矩阵,省略非零源(算法可靠!)
% J1 = CreateDCJac(Gbus,Udcs);
J = J(2:dc_nb,2:dc_nb); %不含平衡节点雅克比
dU = J\dPdc(p);
Udcs(p) = Udcs(p) + dU; %平衡点以外电压修正
kdc = kdc+1;
2.4功率站电压越限校验:
p1 = find(Udcs(p_vsc)<0.95); %%判断功率站节点是否越限
3 电压站潮流计算
%目的:内部等效节点参数Uc,δc,Uf,δf以及Ss
3.1通过换流器内部有功和无功平衡方程计算内部电压电压Uc,进而求解交流侧容量Sc
Ic = (Uc-Uf)/Zc;
It = (Uf-Us)/Zt;
If = -Uf*(1j*Bf(v_vsc));
%牛顿法求解电压站等效电路参数
q1 = Pcdc(v_vsc)+real(Uc.*Ic)+a.*abs(Ic).*abs(Ic)+b.*abs(Ic)+c==0; %交直侧有功平衡,不是Pdcs而是Pcdc???
q2 = real(Uf.*Ic)-real(Uf.*It)==0; %滤波器节点f有功平衡
q3 = Qs-imag(Uf.*It-Zt.*It.*It)==0; %变压器支路无功平衡
q4 = imag(Uf.*Ic)-imag(Uf.*It)+imag(Uf.*If)==0;%f节点无功平衡,滤波器的无功imag(Uf.*If),电压站的Bf为零此处直接省略滤波之路
[c_e, c_f,f_e,f_f] = vpasolve(q1,q2,q3,q4,c_e, c_f,f_e,f_f );%%求解非线性方程组
Uf = f_e+f_f*1i;
Uc = c_e+c_f*1i;
Ss =Uc.*(Uc-Uf)/Zc-Zc.*((Uc-Uf)/Zc).*((Uc-Uf)/Zc)+Uf.*If-Zt.*It.*It; %电压站的初次无功为零
2.2交流系统参数修正:(节点类型,换流器交流侧功率)
ac_bus(ac_pq,[3]) = ac_bus(ac_pq,[3])+Ps(vsc_pq);
ac_bus(ac_pq,[4]) = ac_bus(ac_pq,[4])+Qs(vsc_pq);%%修正VSC交流侧PQ节点母线功率
ac_bus(ac_pv,[2]) = 2; %VSC的电压站控制方式存在导致原PQ节点变为PV节点
ac_bus(ac_pv,[8]) = abs(Us(vsc_pv)); %变换后pv节点电压修正
2.3交流潮流计算:
[Pac,Qac,Bus_V,kac]=NLPowerFlow(ac_baseMVA, ac_bus,ac_branch,ac_gen,ac_dg);
2.4定电压Us换流站Qs越限校验:
p2 = find(Qs(vsc_pv)>0.48);
2.5全局收敛判据:
if (max(abs(dUac_m)) <= 1e-9)&&(max(abs(dUac_a)) <= 1e-9)&&(max(abs(dUdcs)) <= 1e-9)&&(max(abs(dPdc)) <= 1e-9)&&(max(abs(dQs)) <= 1e-9)
break
else
2.6 变量迭代修正:
VSC(:,8) = Uac_m(ac_node); %VSC的交流侧Usi
VSC(:,9) = Uac_a(ac_node); %更新δsi
VSC(vsc_pv ,7) = Qs(vsc_pv); %3VSC换流站交流侧等效PV节点;
程序误差分析

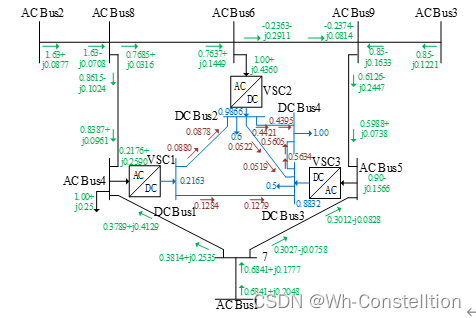

- IEEE9节点算例拓扑计算结果潮流分布图如下图所示

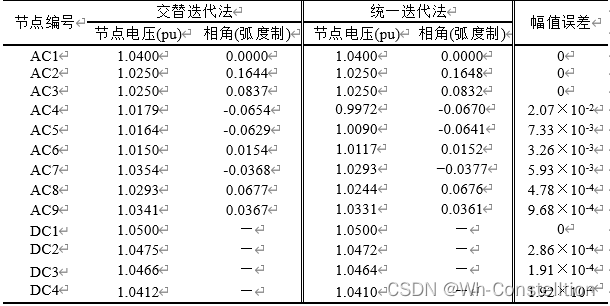

统一迭代法和交替迭代法误差对比,误差小于3%
- python版算结果与MATLAB版结果一致,且较matlab版更加通用,可以允许不知道直流环节个数就可计算。
程序“配送”
