前言

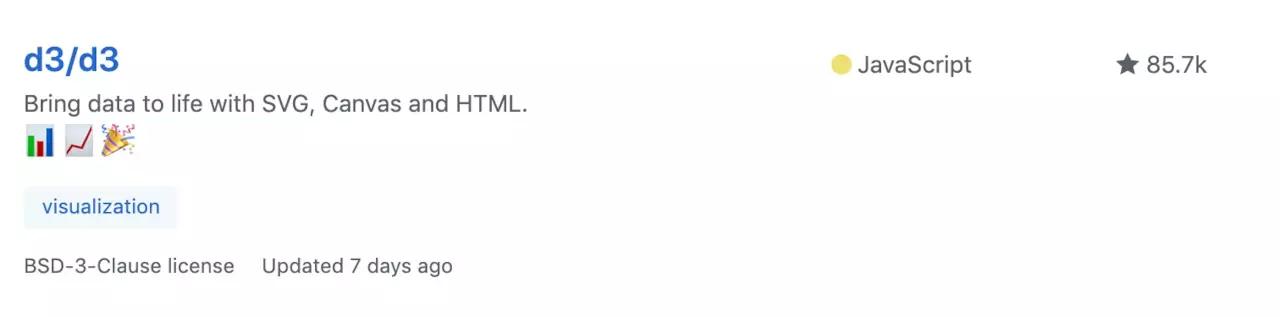

D3近年来一直是JavaScript最重要的数据可视化库之一，在创建者Mike Bostock的维护下，前景依然无量，至少现在没有能打的:

• D3与众多其他库的区别在于无限定制的能力(直接操作SVG)。
• 它的底层API提供对原生SVG元素的直接控制，但它也带来了高学习曲线的成本。

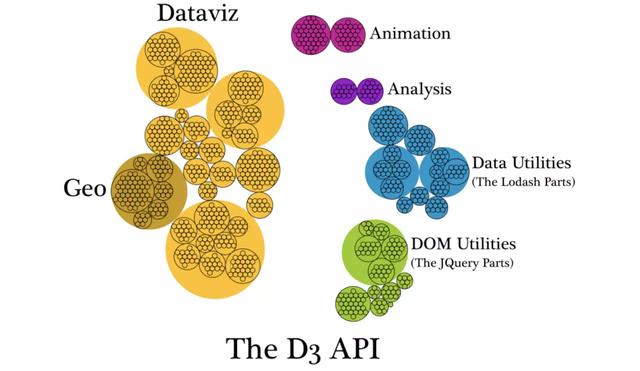

• 我们将把D3和Vue结合在一起 - 使用Vue的动态数据绑定，清晰的语法和模块化结构，可以充分发挥D3的最佳性能。 根据广泛定义，D3可拆分为以下几种分库：

1. 绝大部分的D3课程或书籍，都会着重讲解在其DOM操作功能上，但这明显与近几年来的web框架理念相违背。
2. 用于数据可视化的D3，其核心在于使用绘图指令装饰数据，从源数据创建新的可绘制数据，生成SVG路径以及从数据和方法在DOM中创建数据可视化元素(如轴)的功能。
3. 有许多用于管理DOM的工具，所有这些工具都可以在D3中集成数据可视化功能。这也是D3能与Vue无缝结合的原因之一。

于此，我们不需要从D3 DOM操作功能开始学起，直接通过实例来入门D3。

1. D3.js 渐进入门

以下实例的模版均为以下形式：

            Learn D3.js

First heading

复制代码

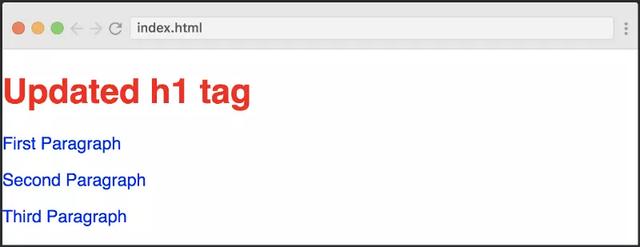

1. 选择和操作

你需要学习的第一件事是如何使用D3.js选择和操作DOM元素。该库在操作DOM方面实际上非常强大，因此理论上可以将其用作jQuery的替代品。以下代码请逐行添加运行。

// index.jsd3.select();d3.selectAll();d3.select('h1').style('color', 'red').attr('class', 'heading').text('Updated h1 tag');d3.select('body').append('p').text('First Paragraph');d3.select('body').append('p').text('Second Paragraph');d3.select('body').append('p').text('Third Paragraph');d3.selectAll('p').style('')复制代码

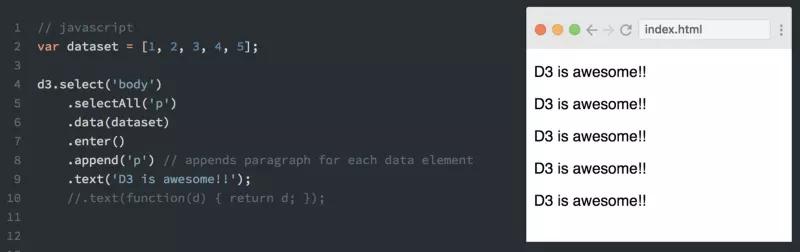

2.数据加载和绑定

当你要创建可视化时，了解如何加载数据以及将其绑定到DOM非常重要。所以在这个实例中，你将学到这两点。

let dataset = [1, 2, 3, 4, 5];d3.select('body')    .selectAll('p')    .data(dataset)    .enter()    .append('p') // appends paragraph for each data element    .text('D3 is awesome!!');    //.text(function(d) { return d; });复制代码

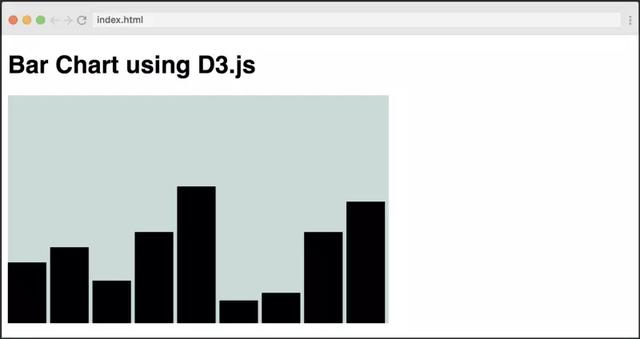

3.创建一个简单的柱状图

首先需要添加一个svg标签

Bar Chart using D3.js

复制代码

然后在index.js中添加(已添加关键注释)：

// 数据集let dataset = [80, 100, 56, 120, 180, 30, 40, 120, 160];// 定义svg图形宽高，以及柱状图间距let svgWidth = 500, svgHeight = 300, barPadding = 5;// 通过图形计算每个柱状宽度let barWidth = (svgWidth / dataset.length);// 绘制图形let svg = d3.select('svg')    .attr("width", svgWidth)    .attr("height", svgHeight);// rect，长方形// 文档：http://www.w3school.com.cn/svg/svg_rect.asplet barChart = svg.selectAll("rect")    .data(dataset) //绑定数组    .enter() // 指定选择集的enter部分    .append("rect") // 添加足够数量的矩形    .attr("y", d => svgHeight - d ) // d为数据集每一项的值, 取y坐标    .attr("height", d => d) // 设定高度    .attr("width", barWidth - barPadding) // 设定宽度    .attr("transform", (d, i) =>  {        let translate = [barWidth * i, 0];         return "translate("+ translate +")";    }); // 实际是计算每一项值的x坐标复制代码

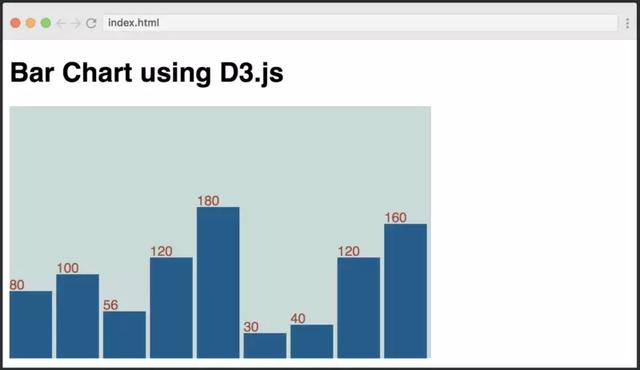

4. 在图形上方显示数值

这时就需要在上述代码中创建svg的 text文本

let text = svg.selectAll("text")    .data(dataset)    .enter()    .append("text")    .text(d => d)    .attr("y", (d, i) => svgHeight - d - 2)    .attr("x", (d, i) =>  barWidth * i)    .attr("fill", "#A64C38");复制代码

过程比较简单，就是返回文本，计算x/y坐标，并填充颜色。

5. scales: 比例尺函数

D3中有个重要的概念就是比例尺。比例尺就是把一组输入域映射到输出域的函数。映射就是两个数据集之间元素相互对应的关系。比如输入是1，输出是100，输入是5，输出是10000，那么这其中的映射关系就是你所定义的比例尺。

D3中有各种比例尺函数，有连续性的，有非连续性的，在本例子中，你将学到d3.scaleLinear() ，线性比例尺。

5.1 d3.scaleLinear()，线性比例尺

使用d3.scaleLinear()创造一个线性比例尺，其中：

• domain()是输入域
• range()是输出域
• 相当于将domain中的数据集映射到range的数据集中。

let scale = d3.scaleLinear().domain([1,5]).range([0,100])复制代码

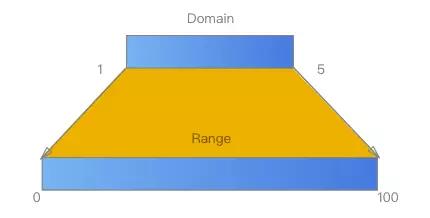

映射关系：

值得注意的是，上述代码只是定义了一个映射规则，映射的输入值并不局限于domain()中的输入域。

scale(1) // 输出:0scale(4) // 输出:75scale(5) // 输出:100scale(-1) // 输出:-50scale(10) // 输出:225复制代码

于是我们来改造3～4的例子：

let dataset = [1,2,3,4,5];let svgWidth = 500, svgHeight = 300, barPadding = 5;let barWidth = (svgWidth / dataset.length);let svg = d3.select('svg')    .attr("width", svgWidth)    .attr("height", svgHeight);    let yScale = d3.scaleLinear()    .domain([0, d3.max(dataset)])    .range([0, svgHeight]);        let barChart = svg.selectAll("rect")    .data(dataset)    .enter()    .append("rect")    .attr("y", d => svgHeight - yScale(d))    .attr("height", d => yScale(d))    .attr("width", barWidth - barPadding)    .attr("transform", (d, i) => {        let translate = [barWidth * i, 0];         return "translate("+ translate +")";    });复制代码

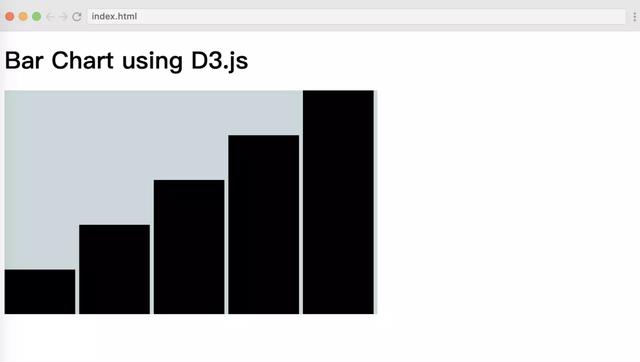

然后就会得到以下图形：

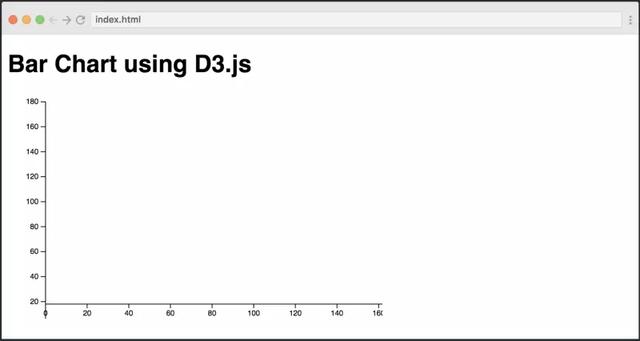

6. Axes：轴

轴是任何图表的组成部分，本例子中将会用到上面讲到的比例尺函数。

let data= [80, 100, 56, 120, 180, 30, 40, 120, 160];let svgWidth = 500, svgHeight = 300;let svg = d3.select('svg')    .attr("width", svgWidth)    .attr("height", svgHeight);// 首先是拿最大值构建x轴坐标let xScale = d3.scaleLinear()    .domain([0, d3.max(data)])    .range([0, svgWidth]);         // 接下来是反转值，用作y轴坐标。let yScale = d3.scaleLinear()    .domain([0, d3.max(data)])    .range([svgHeight, 0]);// 横轴的API使用let x_axis = d3.axisBottom()    .scale(xScale);    // 纵轴的API使用let y_axis = d3.axisLeft()    .scale(yScale);    // 在svg中提供了如g元素这样的将多个元素组织在一起的元素。// 由g元素编组在一起的可以设置相同的颜色，可以进行坐标变换等，类似于Vue中的 svg.append("g")    .attr("transform", "translate(50, 10)")    .call(y_axis);         let xAxisTranslate = svgHeight - 20;         svg.append("g")    .attr("transform", "translate(50, " + xAxisTranslate  +")")    .call(x_axis);复制代码

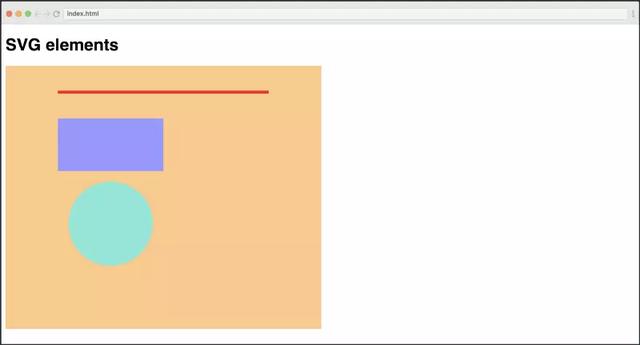

7. 创建简易的SVG元素

在这里面，你会创建，和元素

let svgWidth = 600, svgHeight = 500;let svg = d3.select("svg")    .attr("width", svgWidth)    .attr("height", svgHeight)    .attr("class", "svg-container")    let line = svg.append("line")    .attr("x1", 100)    .attr("x2", 500)    .attr("y1", 50)    .attr("y2", 50)    .attr("stroke", "red");    let rect = svg.append("rect")    .attr("x", 100)    .attr("y", 100)    .attr("width", 200)    .attr("height", 100)    .attr("fill", "#9B95FF");    let circle = svg.append("circle")    .attr("cx", 200)    .attr("cy", 300)    .attr("r", 80)    .attr("fill", "#7CE8D5");复制代码

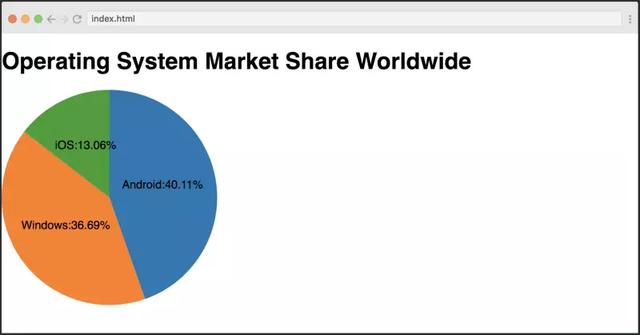

8. 创建饼图

let data = [    {"platform": "Android", "percentage": 40.11},     {"platform": "Windows", "percentage": 36.69},    {"platform": "iOS", "percentage": 13.06}];let svgWidth = 500, svgHeight = 300, radius =  Math.min(svgWidth, svgHeight) / 2;let svg = d3.select('svg')    .attr("width", svgWidth)    .attr("height", svgHeight);//Create group element to hold pie chart    let g = svg.append("g")    .attr("transform", "translate(" + radius + "," + radius + ")") ;// d3.scaleOrdinal() 序数比例尺// schemeCategory10, 颜色比例尺// D3提供了一些颜色比例尺，10就是10种颜色，20就是20种：let color = d3.scaleOrdinal(d3.schemeCategory10);let pie = d3.pie().value(d => d.percentage);let path = d3.arc()    .outerRadius(radius)    .innerRadius(0); let arc = g.selectAll("arc")    .data(pie(data))    .enter()    .append("g");arc.append("path")    .attr("d", path)    .attr("fill", d => color(d.data.percentage));        let label = d3.arc()    .outerRadius(radius)    .innerRadius(0);            arc.append("text")    .attr("transform",  d => `translate(${label.centroid(d)})`)    .attr("text-anchor", "middle")    .text(d => `${d.data.platform}:${d.data.percentage}%`);复制代码

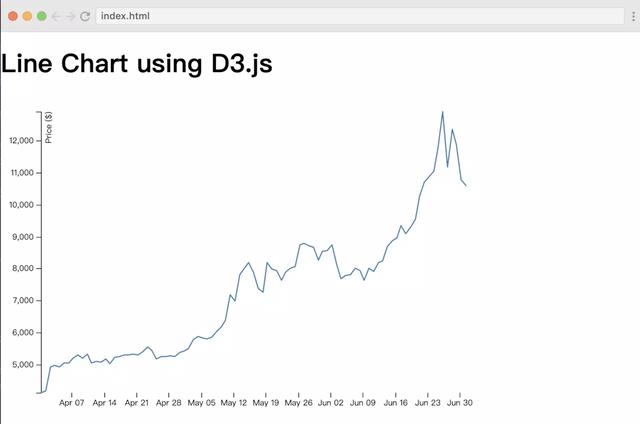

9. 创建折线图

最后，你将学习如何创建折线图以显示近四个月的比特币价格。要获取数据，你将使用外部API。这个项目还将你在整个课程中学到的很多概念结合在一起，所以这是一个很好的可视化课程结束。

// 外部API,注意日期记得补零const api = 'https://api.coindesk.com/v1/bpi/historical/close.json?start=2019-03-31&end=2019-07-01';/** * dom内容加载完毕时，从API中加载数据 */document.addEventListener("DOMContentLoaded", function(event) {fetch(api)    .then(response => response.json())    .then(data => {        let parsedData = parseData(data);        drawChart(parsedData);    })    .catch(err =>  console.log(err))});/** * 将数据解析为键值对 */parseData = data =>{    let arr = [];    for (let i in data.bpi) {        arr.push({            date: new Date(i), //date            value: +data.bpi[i] //convert string to number        });    }    return arr;}/** * 创建图表 */drawChart  = data => {let svgWidth = 600, svgHeight = 400;let margin = { top: 20, right: 20, bottom: 30, left: 50 };let width = svgWidth - margin.left - margin.right;let height = svgHeight - margin.top - margin.bottom;let svg = d3.select('svg')    .attr("width", svgWidth)    .attr("height", svgHeight);    let g = svg.append("g")    .attr("transform", "translate(" + margin.left + "," + margin.top + ")");let x = d3.scaleTime()    .rangeRound([0, width]);let y = d3.scaleLinear()    .rangeRound([height, 0]);let line = d3.line()    .x(d=> x(d.date))    .y(d=> y(d.value))    x.domain(d3.extent(data, function(d) { return d.date }));    y.domain(d3.extent(data, function(d) { return d.value }));g.append("g")    .attr("transform", "translate(0," + height + ")")    .call(d3.axisBottom(x))    .select(".domain")    .remove();g.append("g")    .call(d3.axisLeft(y))    .append("text")    .attr("fill", "#000")    .attr("transform", "rotate(-90)")    .attr("y", 6)    .attr("dy", "0.71em")    .attr("text-anchor", "end")    .text("Price ($)");g.append("path")    .datum(data)    .attr("fill", "none")    .attr("stroke", "steelblue")    .attr("stroke-linejoin", "round")    .attr("stroke-linecap", "round")    .attr("stroke-width", 1.5)    .attr("d", line);}复制代码

以上原实例均来自：Learn D3 for free。

源码地址：https://scrimba.com/g/gd3js

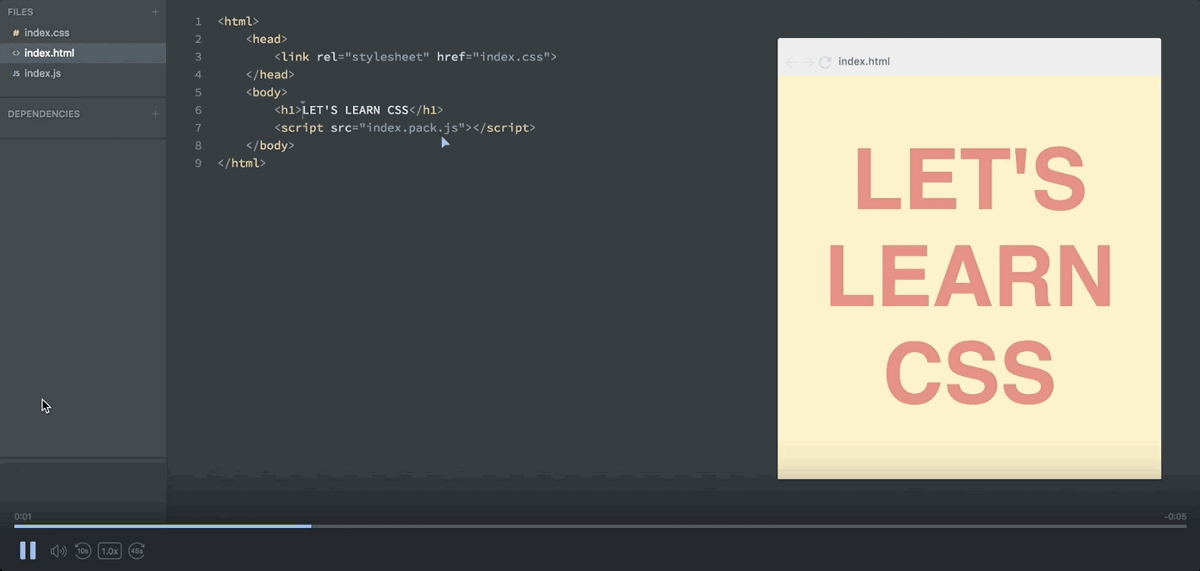

scrimba是一个非常神奇的网站。它是使用交互式编码截屏工具构建的。

所有的操作都是：

暂停截屏视频 → 编辑代码 → 运行它！ → 查看更改

非常值得安利一波。接下来进入第二部分：Vue中使用D3.js的正确姿势

2. Vue中使用D3.js的正确姿势

我们将使用D3和Vue构建一个基本的柱状图组件。网上有一堆例子，但我们将专注于写Vue，而不是滥用D3。

1. 安装依赖

首先，我们需要为项目安装依赖项。我们可以简单地安装和使用D3整库:

npm i d3复制代码

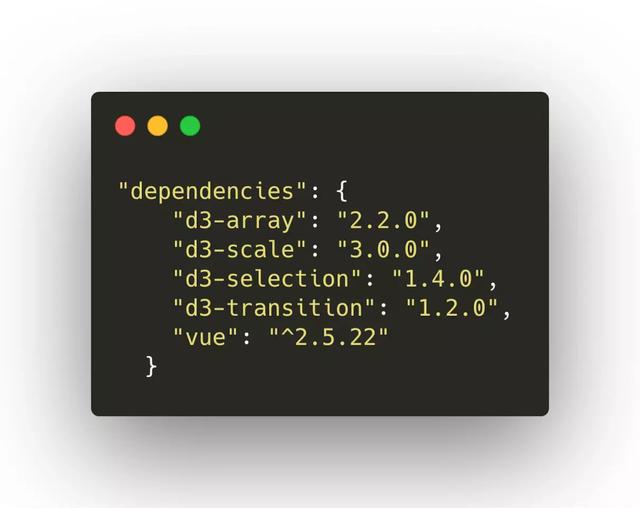

但我在前面讲到，实际上D3是几个分库的集合，考虑到项目的优化，我们只安装所需的模块。

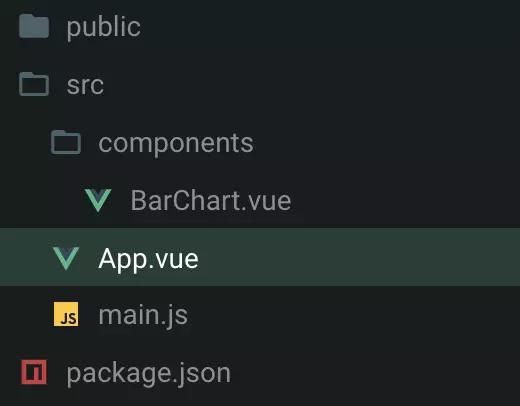

使用Vue Cli 初始化项目即可。

2. 创建柱状图

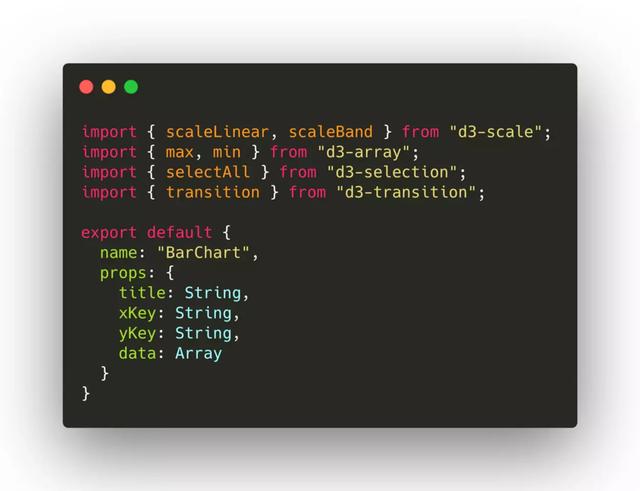

3. 柱状图模块导入

4. 创建svg元素

因Vue数据响应的特性，我们不需要用到D3操作DOM的那套链式创建。

5. 数据与窗口大小响应

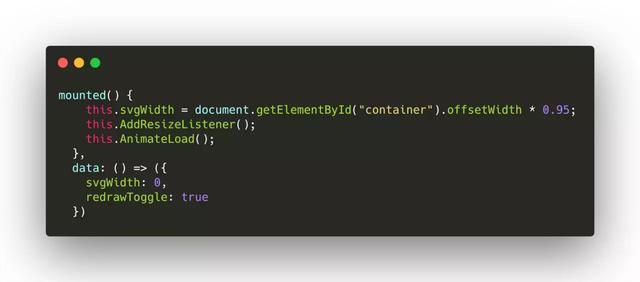

在mounted钩子中，我们将为窗口调整大小事件添加一个监听器，它将触发绘制动画，并将大小设置为新窗口的比例。我们不会立即渲染，而是等待300毫秒，以确保完全调整窗口大小。

以下是完整的BarChart.vue,请配合注释食用:

复制代码

我们将从父组件App.vue获取数据：

复制代码

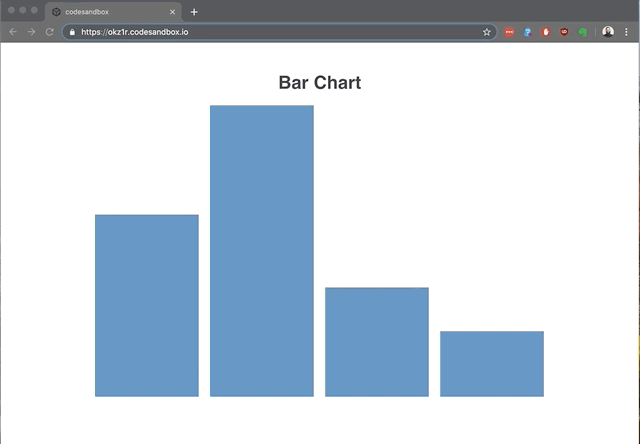

这时候yarn run serve后将会看到：

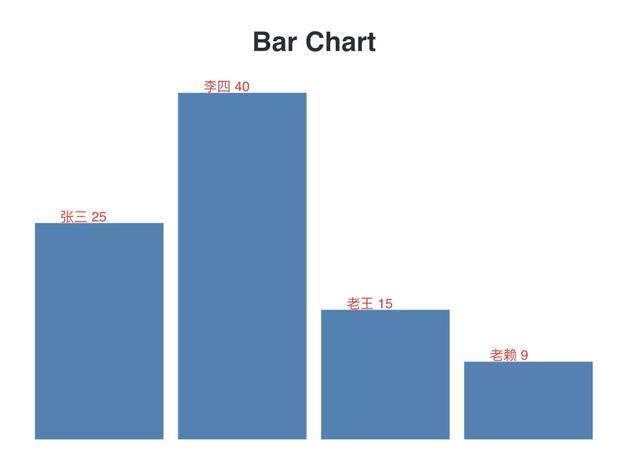

好像还缺点显示数值，考虑到该图高度是根据比例尺生成，我们调整下y坐标：

yScale() {  return scaleLinear()    .rangeRound([this.svgHeight, 0])    .domain([this.dataMin > 0 ? 0 : this.dataMin + 2, this.dataMax + 2]);},复制代码

在AnimateLoad()末尾添加：

selectAll("text")  .data(this.data)  .enter()复制代码

最后在元素中添加：

{{ item[xKey]}} {{ item[yKey]}}复制代码

3. 参考文章

• The Hitchhiker’s Guide to d3.js
• D3 is not a Data Visualization Library
• D3中常用的比例尺
• D3 vs G2 vs Echarts
• Dynamic Data Visualizations With Vue.js and D3

4. 总结

该库几乎凭 Mike Bostock 一人之力完成，且在学术界、专业团队中享有极大声誉。

• D3更接近底层，与 g2、echarts 不同，d3 能直接操作 svg，所以拥有极大的自由度，几乎可以实现任何 2d 的设计需求。
• 正如其名 Data Driven Documents，其本质是将数据与 DOM 绑定，并将数据映射至 DOM 属性上。
• D3 长于可视化，而不止于可视化，还提供了数据处理、数据分析、DOM 操作等诸多功能。
• 如果有想深耕数据可视化方面的前端，D3不得不学。

掌握 D3 后，限制作品水平的只会是想象力而不再是技术。

源码地址：https://github.com/roger-hiro/d3-bar-chart-vuejs
