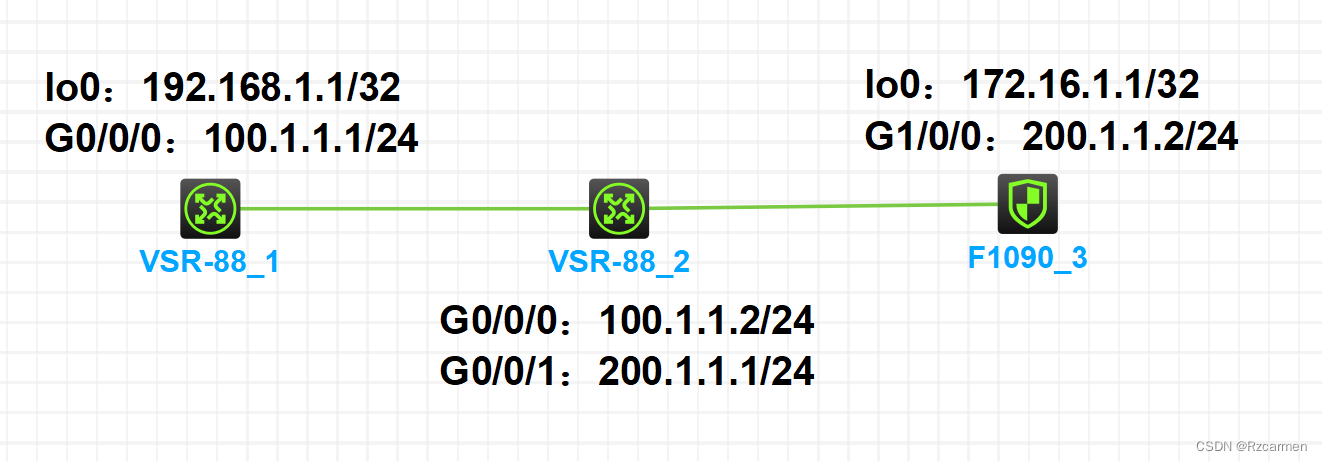

一.拓扑结构

二.需求

#在R1和FW1之间建立一个IPsec隧道，对Host A所在的子网（192.168.1.0/24）与Host B所在的子网（172.16.1.0/24）之间的数据流进行安全保护。
#· R1和FW1之间采用IKE协商方式建立IPsec SA。
#· 使用缺省的IKE提议。
#· 使用缺省的预共享密钥认证方法。

三.配置实例

R1配置

1.配置各接口IP

sys
#
interface LoopBack0
 ip address 192.168.1.1 255.255.255.255
#
interface GigabitEthernet0/0/0
 port link-mode route
 combo enable copper
 ip address 100.1.1.1 255.255.255.0

2.配置IPv4高级ACL 3101，定义要保护由子网192.168.1.0 /24去子网172.16.1.0/24的数据流。

acl advanced 3101
 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255

3.1创建IPsec安全提议tran1。

3.2配置安全协议对IP报文的封装形式为隧道模式。

3.3配置采用的安全协议为ESP。

3.4配置ESP协议采用的加密算法为128比特的AES，认证算法为HMAC-SHA1。

ipsec transform-set tran1
 esp encryption-algorithm aes-cbc-128
 esp authentication-algorithm sha1

4.1创建IKE keychain，名称为keychain1。

4.2 配置与IP地址为200.1.1.2的对端使用的预共享密钥为明文h3c123

ike keychain keychain1
 pre-shared-key address 200.1.1.2 255.255.255.0 key cipher h3c123

5.1创建IKE profile，名称为profile1。

5.2指定引用的IKE keychain为keychain1。

5.3配置本端的身份信息为IP地址100.1.1.1。

5.4配置匹配对端身份的规则为IP地址200.1.1.2/24。

ike profile profile1
 keychain keychain1
 local-identity address 100.1.1.1
 match remote identity address 200.1.1.2 255.255.255.0

6.1创建一条IKE协商方式的IPsec安全策略，名称为map1，顺序号为10。

6.2配置IPsec隧道的对端IP地址为200.1.1.2。

6.3指定引用ACL 3101。

6.4指定引用的安全提议为tran1。

6.5指定引用的IKE profile为profile1。

ipsec policy map1 10 isakmp
 transform-set tran1
 security acl 3101
 remote-address 200.1.1.2
 ike-profile profile1

7.1在接口GigabitEthernet0/0/0上应用IPsec安全策略map1。

7.2配置到Host B所在子网的静态路由。100.1.1.2为本例中的直连下一跳地址，实际使用中请以具体组网情况为准。

interface GigabitEthernet0/0/0
 ipsec apply policy map1

ip route-static 0.0.0.0 0 100.1.1.2

FW1配置

1. 配置接口IP地址

interface GigabitEthernet1/0/0
 port link-mode route
 combo enable copper
 ip address 200.1.1.2 255.255.255.0

2.配置路由

ip route-static 0.0.0.0 0 200.1.1.1

3. 配置接口加入安全域

security-zone name Untrust
 import interface GigabitEthernet1/0/0
#
security-zone name Trust
 import interface LoopBack0

4.配置安全策略

#放通防火墙本端去访问对端路由器的公网接口
security-policy ip
 rule 0 name ipseclocalout
  action pass
  source-zone local
  destination-zone untrust
  source-ip-host 200.1.1.2
  destination-ip-host 100.1.1.1
#放通对端路由器的公网地址和隧道地址访问本端的公网地址和隧道地址
 rule 1 name ipseclocalin
  action pass
  source-zone untrust
  destination-zone local
  source-ip-host 100.1.1.1
  source-ip-subnet 192.168.1.0 255.255.255.0
  destination-ip-host 200.1.1.2
  destination-ip-subnet 172.16.1.0 255.255.255.0
#放通本端隧道地址访问对端隧道地址
 rule 2 name trust-untrust
  action pass
  source-zone trust
  source-zone local
  destination-zone untrust
  source-ip-subnet 172.16.1.0 255.255.255.0
  destination-ip-subnet 192.168.1.0 255.255.255.0
#放通对端隧道地址访问本端隧道地址
 rule 3 name untrust-trust
  action pass
  source-zone untrust
  destination-zone trust
  source-ip-subnet 192.168.1.0 255.255.255.0
  destination-ip-subnet 172.16.1.0 255.255.255.0

5.定义需要保护的数据流

acl advanced 3101
 rule 0 permit ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

6.配置IPsec安全提议，协商封装报文使用的各种安全协议。需要与路由器一端配置一致

ipsec transform-set tran1
 esp encryption-algorithm aes-cbc-128
 esp authentication-algorithm sha1

7.配置IKE keychain，约定通信双方使用的密钥信息。需要与路由器一端配置一致

ike keychain keychain1
 pre-shared-key address 100.1.1.1 255.255.255.0 key cipher h3c123

8.配置IKE profile，约定建立IKE SA所需的安全参数

ike profile profile1
 keychain keychain1
 local-identity address 200.1.1.2
 match remote identity address 100.1.1.1 255.255.255.0

9.配置IPsec安全策略，建立IPsec隧道，保护需要防护的数据流

ipsec policy map1 10 isakmp
 transform-set tran1
 security acl 3101
 local-address 200.1.1.2
 remote-address 100.1.1.1
 ike-profile profile1

10.在接口上应用IPsec安全策略，对接口上的流量进行保护

interface GigabitEthernet1/0/0
 ipsec apply policy map1

四.测试结果
