主流调试器的区别 KEIL 与 AC5 和 AC6

目录

SWD 和 JTAG

大多数现代 Cortex-M 芯片推荐使用 SWD。

几乎所有主流架构的 MCU 都支持 SWD 和 JTAG 接口。

SWD（Serial Wire Debug）和 JTAG（Joint Test Action Group）是嵌入式系统中两种最常见的 调试与编程接口，尤其是在 STM32、ARM Cortex-M 等 MCU 开发中广泛使用。它们都能实现程序烧录、单步调试、断点设置等功能，但在引脚数量、通信方式、性能和适用场景上有显著区别。

1）基本概念

名称 全称 中文含义 简介
JTAG Joint Test Action Group 联合测试行动组 一种标准的测试与调试接口，起源于 IEEE 1149.1 标准，历史悠久，功能强大
SWD Serial Wire Debug 串行线调试 ARM 公司为 Cortex-M 系列推出的一种精简型调试接口，专为引脚资源紧张的 MCU 设计

2）引脚对比（核心区别）

尽管 ST-Link 的引脚上有 3.3v，但 3.3v 并非是必须的，但 GND 是必须要连的。J-Link 也类似。

① JTAG 引脚（5 根核心线）:

引脚名 方向 说明
JTCK Input Test Clock，时钟信号，同步数据传输
JTMS Input Test Mode Select，模式选择，控制状态机
JTDI Input Test Data In，数据输入（PC → MCU）
JTDO Output Test Data Out，数据输出（MCU → PC）
JnTRST Input（可选） Test Reset，复位 JTAG 逻辑（可省略）
JnSRST / JNRST I/O（可选） System Reset，系统复位引脚（通常单独引出）

⚠️：J-Link 通常使用 5~7 根线（含 GND、NRST），其中 TDI 和 TDO 是单向的。nTRST 可省略，由软件复位代替。

② SWD 引脚（2 根核心线 + 1 根可选）：

引脚名 方向 说明
SWCLK Input Serial Wire Clock，等同于 TCK，时钟信号
SWDIO Bidirectional Serial Wire Data I/O，双向数据线（替代 TDI + TDO）
nRESET / NRST I/O（可选） 复位引脚，用于复位 MCU（通常单独引出）
SWO Output（可选） Serial Wire Output，用于输出调试日志（ITM）

⚠️：ST-Link 最少只需 3 根线（2 根信号线 SWCLK、SWDIO + GND）。其中 SWDIO 是双向的，通过时序切换实现读写。 SWO 是额外引脚，用于输出 printf 日志等，不参与调试控制。

③ 引脚对比表：

功能 JTAG SWD
时钟线 TCK SWCLK
数据输入 TDI SWDIO（双向）
数据输出 TDO SWDIO（双向）
模式选择 TMS SWDIO（复用）
复位线 nTRST（可选） 无专用，使用 NRST
调试日志输出 无（需 ETM） SWO（可选）
最小引脚数 5（TCK, TMS, TDI, TDO + GND） 3（SWCLK, SWDIO + GND）
是否支持热插拔 较差 较好

3）工作原理对比

  • JTAG：基于 TAP 控制器的串行状态机

    • JTAG 使用一个 TAP（Test Access Port）控制器，通过 TMS 信号在 16 个状态间切换。

    • 数据通过 TDI 输入，TDO 输出，按位移位传输。

    • 支持多个设备串联（Daisy Chain），用于复杂 PCB 的边界扫描测试。

    • 优点：适合复杂系统、支持多设备测试。

    • 缺点：引脚多、速度慢、配置复杂。

  • SWD：ARM 专用的精简协议

    • SWD 是 ARM 为 Cortex-M 系列设计的专用调试协议。

    • 使用 SWDIO 双向传输，通过“请求-响应”机制通信。

    • 协议更高效，传输速度通常比 JTAG 快。

    • 不支持多设备串联，但足以满足单 MCU 调试需求。

    • 优点：引脚少、速度快、功耗低、适合小型 MCU。

    • 缺点：仅支持 ARM Cortex-M，不用于通用测试。

4）功能对比

功能 JTAG SWD
✅ 支持烧录程序 ✅ ✅
✅ 支持单步调试 ✅ ✅
✅ 支持硬件断点 ✅ ✅
✅ 支持查看寄存器/内存 ✅ ✅
✅ 支持多设备串联（Daisy Chain） ✅ ❌
✅ 支持边界扫描测试（Boundary Scan） ✅ ❌
✅ 支持 SWO / ITM 日志输出 ❌ ✅（SWO 引脚）
✅ 引脚数量 多（5+） 少（2+）
✅ 传输速度 中等 更快（相同时钟下）
✅ 适用 MCU 类型 所有支持 JTAG 的芯片 ARM Cortex-M 系列为主

5）举例

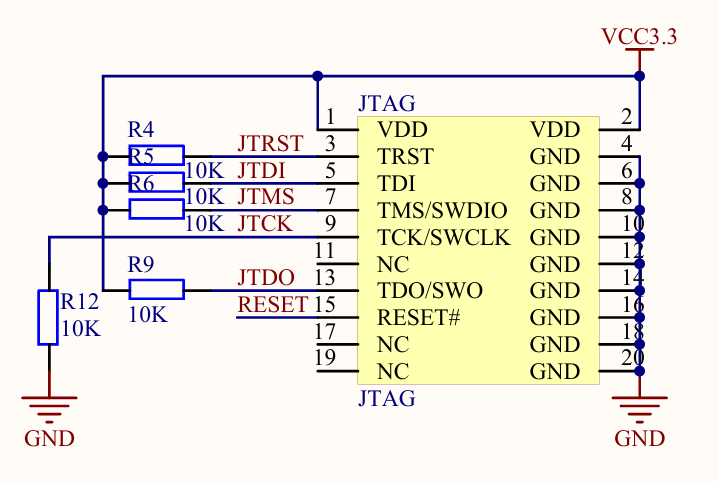

板子上的 JTAG/SWD 引脚（以 STM32F103ZET6 为例）：

在这里插入图片描述
