实验目的

（1）掌握交换机和路由器的连接方法

（2）掌握路由器常用配置命令

（3）掌握静态路由/RIP路由配置方法

实验环境

Quidway AR2800路由器2台、S3900交换机1台，PC机若干（1个用于配置，1个用于测试），Console线缆1条，双绞线若干。IP地址指定3个

实验内容

（1）配置交换机VLAN，并划分以太网端口；

（2）配置路由器端口之间光纤链路；

（3）配置每台路由器的静态路由；

（4）配置每台路由器的本地路由；

（5）连接PC，配置PC端IP属性，验证配置是否成功。

实验步骤

操作步骤1：配置交换机VLAN

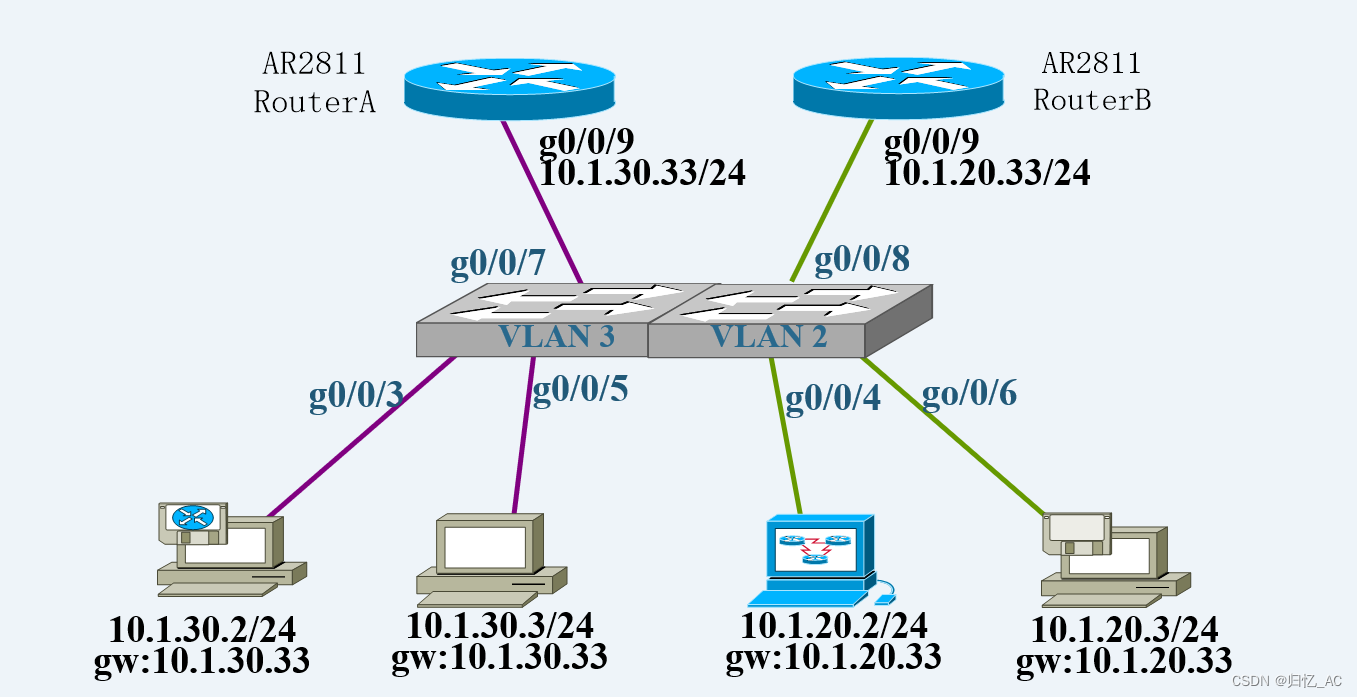

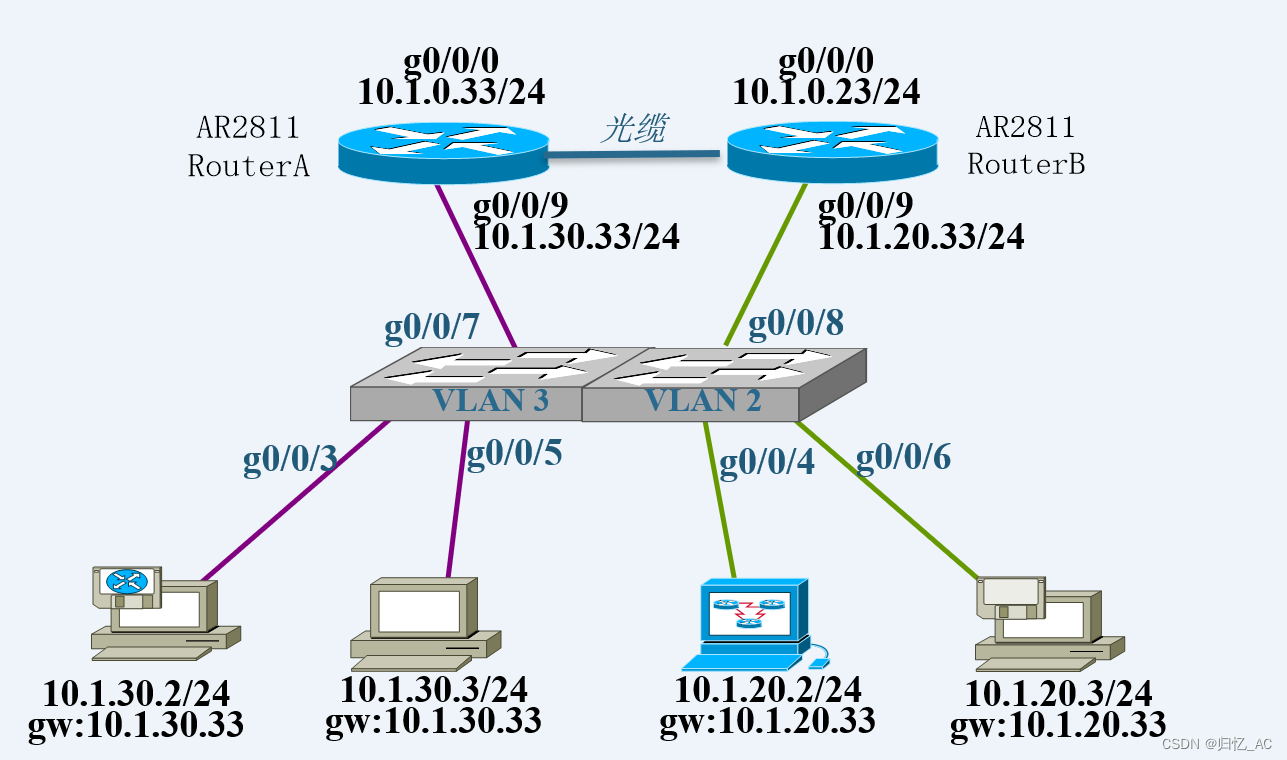

使用1个交换机和4个PC机，按照下图建立拓扑。

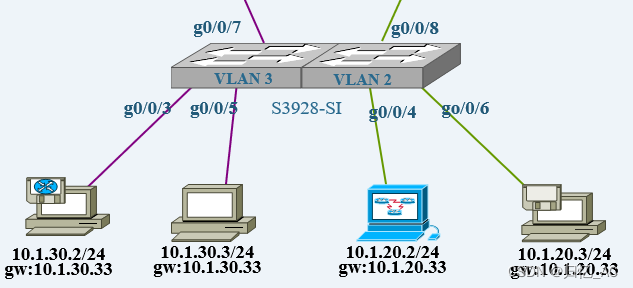

配置VLAN端口

操作步骤2：连接交换机和路由器

按图示将交换机的两个端口(g0/0/7、g0/0/8)分别与两台路由器的接口g0/0/9相连。

操作步骤3：连接2个路由器

按图示，将路由器的两个接口g0/0/0相连（光缆连线）。

操作步骤4：配置路由器A

<Quidway> Reset saved-configuration 清除原有配置

<Quidway> Reboot                 重启路由器（视情况）

<Quidway> system                  进入系统视图

[Quidway] sysname RA          修改路由器名字

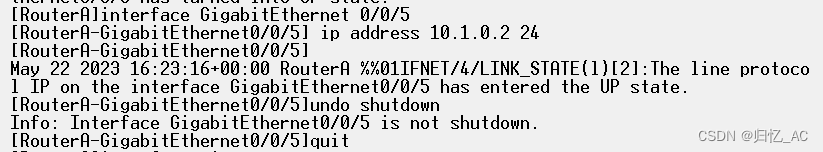

[RA] interface g0/0/0                      进入ge0/0/0模式

[RA- g0/0/0] ip address 10.1.0.33 24     设置IP地址10.1.0.33/24

[RA] interface g0/0/9

[RA- g0/0/9] ip address 10.1.30.33 24   设置IP地址10.1.30.33/24

[RA] ip route-static 10.1.20.0 24 10.1.0.23   设置到网络10.1.20.0的静态路由

[RA] ip route-static 10.1.30.0 24 g0/0/9 设置到网络10.1.30.0的直接路由

[RA] display current

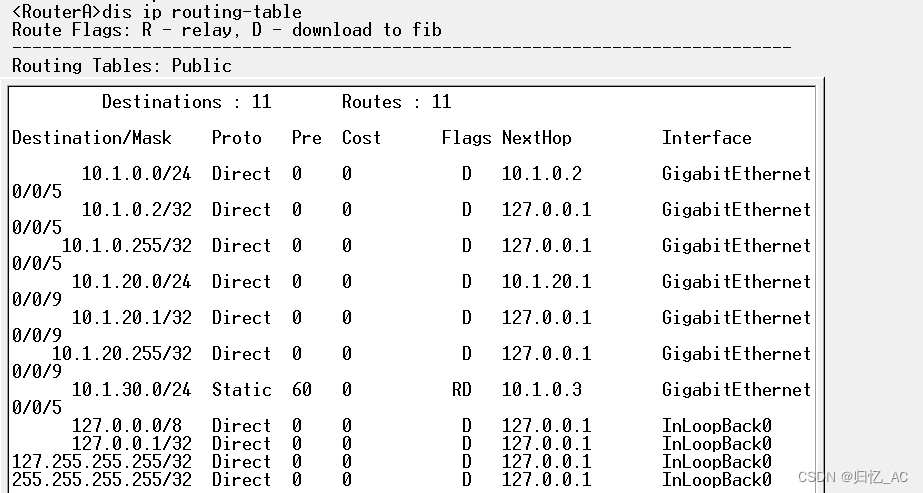

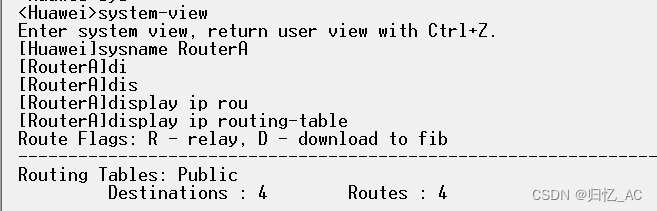

[RA] display ip routing-table

操作步骤5：配置路由器B

<Quidway> Reset saved-configuration 清除原有配置

<Quidway> Reboot                 重启路由器（视情况）

<Quidway> system                  进入系统视图

[Quidway] sysname RB          修改路由器名字

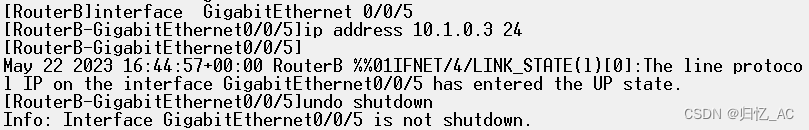

[RB] interface g0/0/0                      进入g0/0/0模式

[RB-g0/0/0] ip address 10.1.0.23 24      设置IP地址10.1.0.23/24

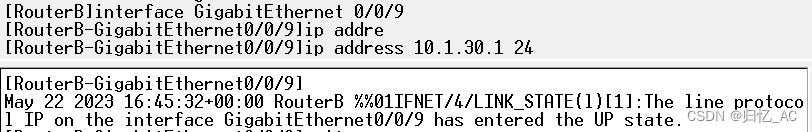

[RB] interface g0/0/9                      进入g0/0/1模式

[RB-g0/0/9] ip address 10.1.20.33 24    设置IP地址10.1.20.33/24

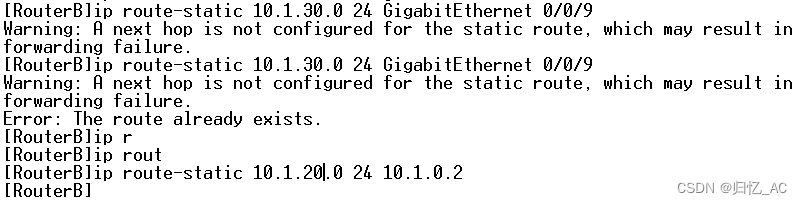

[RB] ip route-static 10.1.30.0 24 10.1.0.33    设置到网络10.1.30.0的静态路由

[RB] ip route-static 10.1.20.0 24 g0/0/9 设置到网络10.1.20.0的直接路由

[RB] display current

[RB] display ip routing-table

操作步骤6：配置交换机（创建VLAN）

[Huawei]sysn SW

[SW]vlan 2

[SW-vlan2]port g0/0/4

[SW-vlan2]port g0/0/6

[SW-vlan2]port g0/0/8

[SW]vlan 3

[SW-vlan3]port g0/0/3

[SW-vlan3]port g0/0/5

[SW-vlan3]port g0/0/7

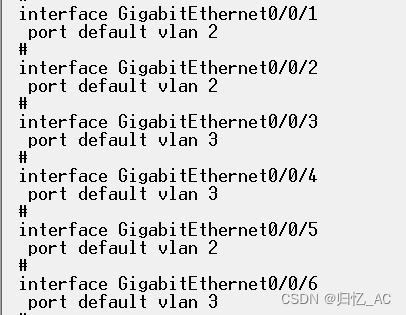

[SW]disp vlan 2

[SW]disp vlan 3

操作步骤7：测试网络连通性（验证配置是否成功）

（1）使用display current-configuration命令查看路由器当前配置信息。

（2）使用display ip routing-table 查看路由器中路由配置信息。

（3）使用display interface 查看端口配置信息。

（4）根据网络拓扑配置信息，设置各pc的网络配置

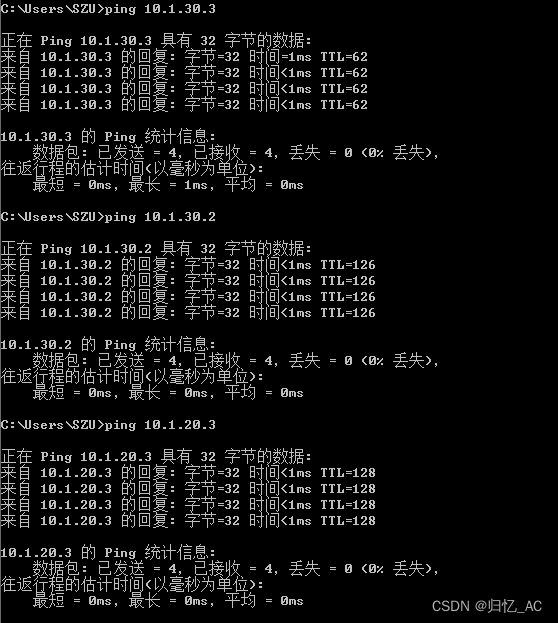

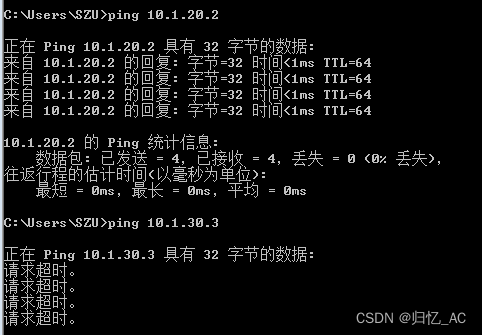

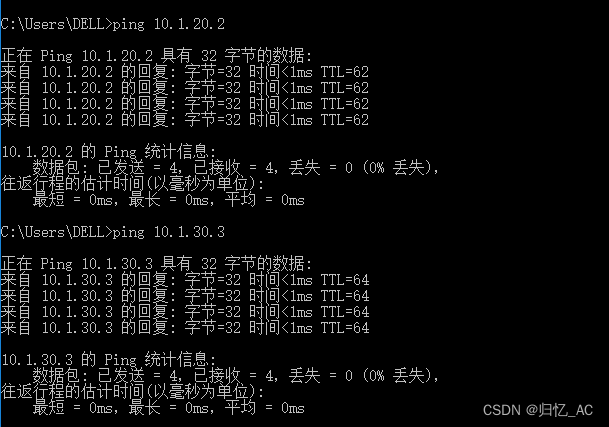

（5）使用tracert和ping命令跟踪和测试VLAN中主机之间通过路由器的连通性

实验结果

实验小结

通过此次实验，基本掌握了交换机和路由器的连接方法、路由器常用配置命令、静态路由/RIP路由配置方法，加深了对相关知识的理解和运用。

（by 归忆）
