前言

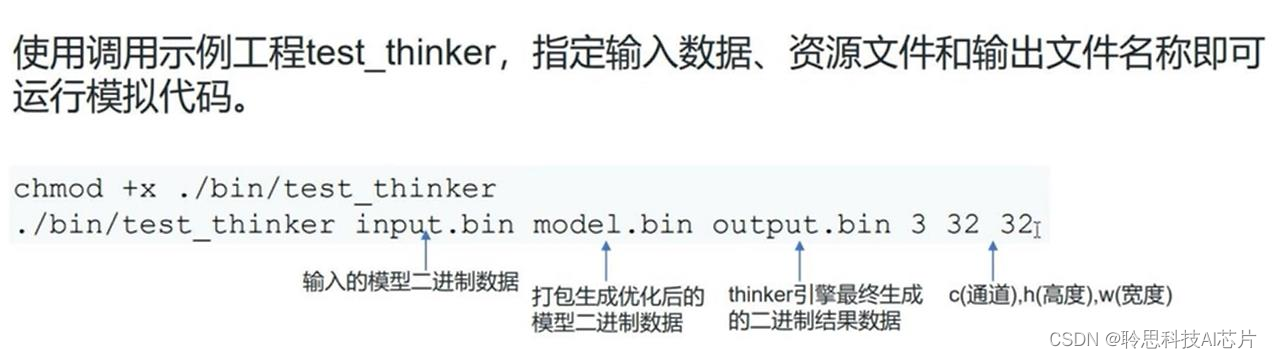

在《LNN工具链详解：在CSK6上运行你自己的AI算法》中通过LNN工具链获得了一个算法模型，并在PC上使用test_thinker进行了推理运行，最后如何在CSK6芯片上运行输出的模型呢？
thinker-csk-project就是用来帮助大家解决这个问题的。

工具简介

thinker-csk-project

项目仓库：项目 · 聆思智能 / wasm / thinker-csk-project · GitLab

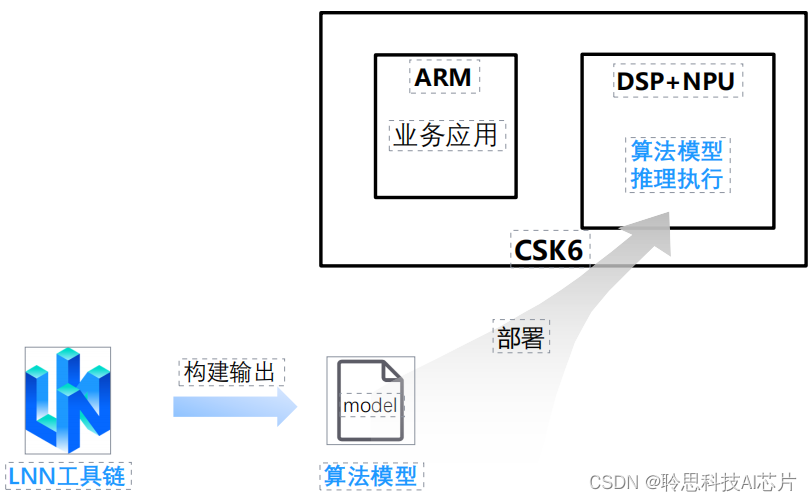

支持将 LNN 输出的模型快速部署到 CSK6 芯片上并使用轻量级推理框架 —— Thinker进行推理执行
• 支持在芯片上调用Thinker API
• 支持业务应用使用模型进行推理执行
• 不需要反复编译CP(DSP+NPU)固件

• ARM核主要承担的是业务相关的应用
• 算法模型以及完整的推理执行实在DSP+NPU上

开发者只需要关注算法模型的部署并获取推理执行结果，不需要进行DSP核的固件开发

框架概述

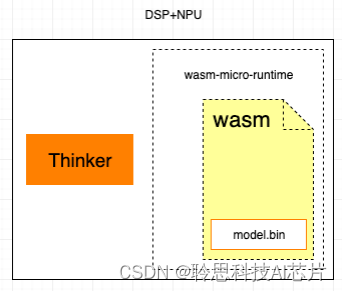

在DSP核运行WASM应用，并通过WASM应用调用Thinker相关
API，从而释放NPU算力。

在WASM应用中包含模型文件，并在应用中调用Thinker执行器相关API，从而在CSK上执行推理。

快速上手指引

环境准备

1. 环境依赖（Lisa zep 命令行工具）
   参考聆思文档中心环境搭建章节

2. Sdk获取

• wasi-sdk:wasm的编译工具链
• wasm-thinker-sdk:集成了csk6 cp固件资源与工具、thinker API的sdk

export WASM_THINKER_SDK="/path/to/wasm-thinker-sdk"

export WASI_TOOLCHAIN_PATH="/path/to/wasi-sdk-17.0"

1. 从聆思云拉取示例工程代码仓

git clone https://cloud.listenai.com/listenai/wasm/thinker-csk-project

编译

1. 编译wasm应用

cd app_wasm
lisa zep exec python $WASM_THINKER_SDK/tools/build.py

2. 编译zephyr应用（zephyr学习可参考本博客的相关文章，本次实践使用的是聆思CSK6012NanoKit）

cd app_zephyr
lisa zep init-app
lisa zep build -b csk6012_nano

烧录

1. 烧录zephyr应用固件

   cd app_zephyr
   lisa zep exec cskburn -s /dev/ttyUSB0 -C 6 0x0 ./build/zephyr/zephyr.bin -b 748800

2. 烧录CP固件资源

   lisa zep exec cskburn -s /dev/ttyUSB0 -C 6 0x100000 $WASM_THINKER_SDK/resources/cp.bin -b 748800

3. 烧录WASM应用

   cd app_wasm lisa zep exec cskburn -s /dev/ttyUSB0 -C 6 0x200000 ./build/app_wasm.aot -b 748800

查看串口日志

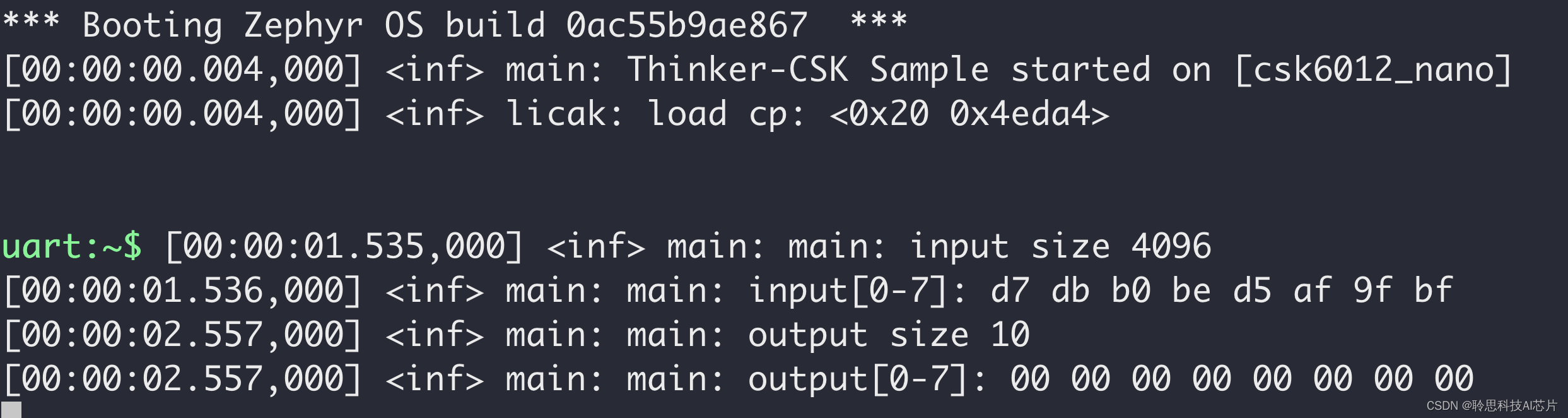

1. 查看zephyr应用侧日志，连接Daplink，打开串口工具。
   若运行成功，显示如下：

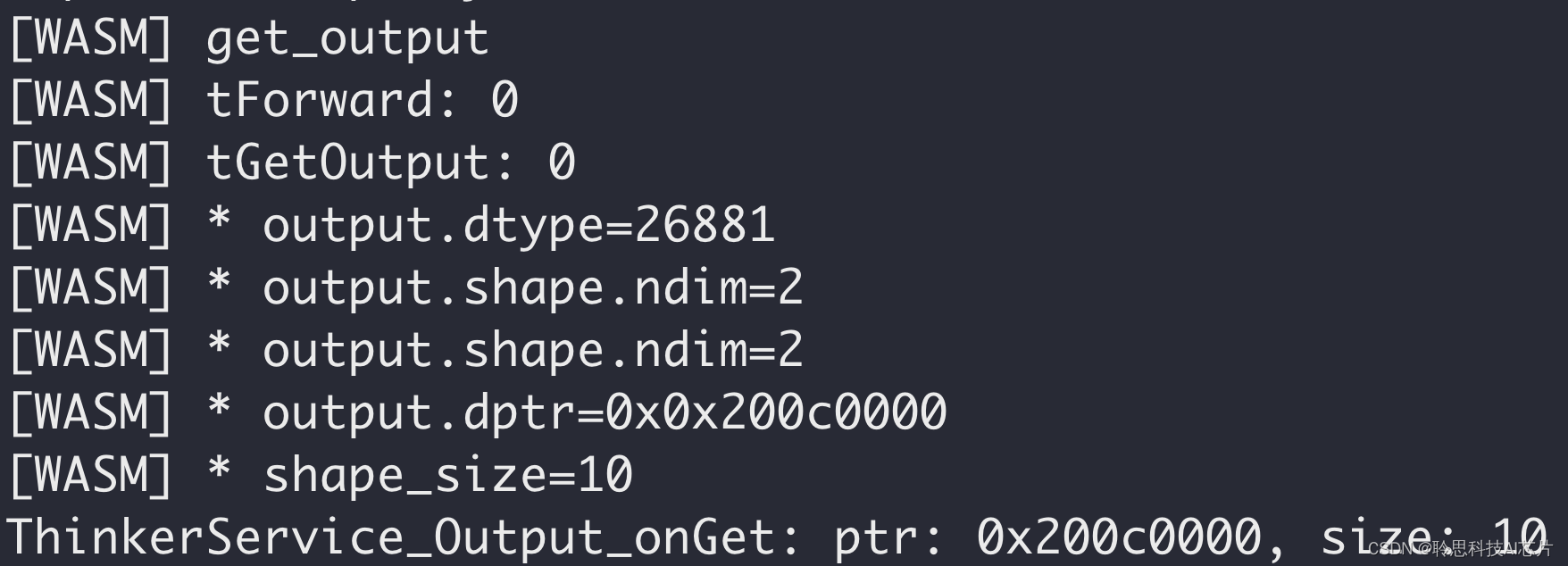

2. 查看CP/WASM日志，外接串口板到开发板RX（GPIOA15）和TX（GPIOA18），打开串口工具

开发指引

框架说明

thinker csk 示例工程师通过在DSP核上运行WASM应用。

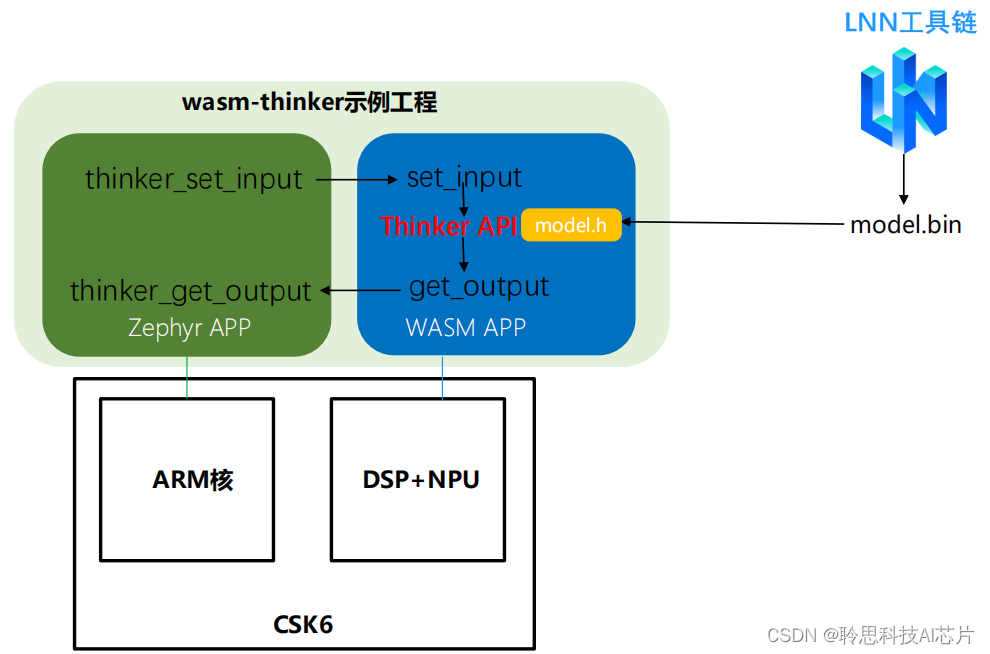

如下图所示，ARM核上的Zephyr应用通过get、set两个方法与WASMget函数进行核间通信调用

在WASM应用中，通过zephyr应用set进来input数据，并通过thinker相关的API进行模型加载推理执行，最后把结果进行返回。

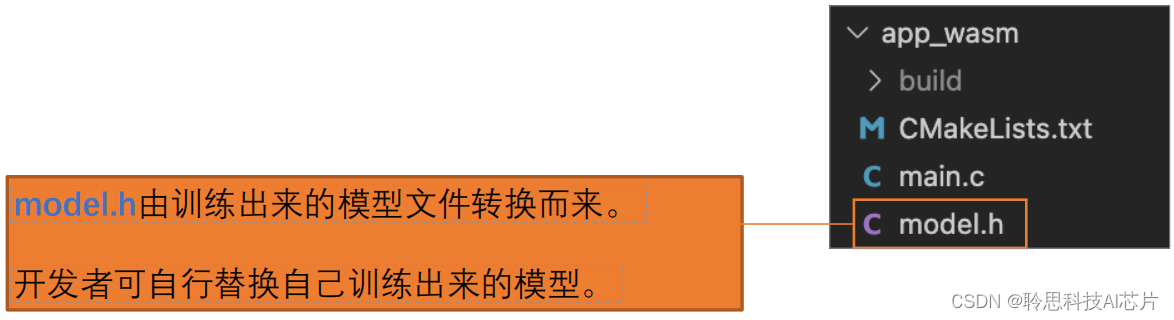

目录结构 -- WASM应用

main.c：文件为应用主入口。
model.h转换命令：
lisa zep exec python $WASM_THINKER_SDK/tools/bin2hex.py model.bin model.h

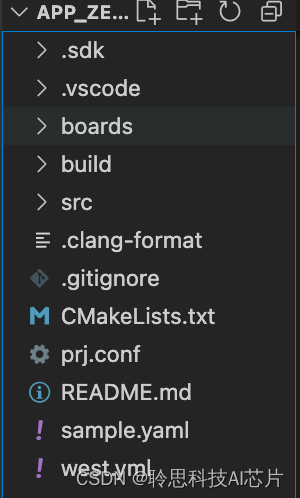

目录结构--zephyr应用

• .sdk：该文件夹为执行 lisa zep init-app 进行zephyr应用初始化时创建，可查看west.yml查看当前zephyr应用的依赖。
• boards：该文件夹为zephyr应用设备树overlay存放目录，csk6012_nano板型的overlay便是放置在此。
• prj.conf：该文件为zephyr应用的KConfig配置，包含了当前zephyr应用所需开启/关闭的组件配置项。
• src：该文件夹为应用源码，其中src/main.c为应用主入口。

关键实现

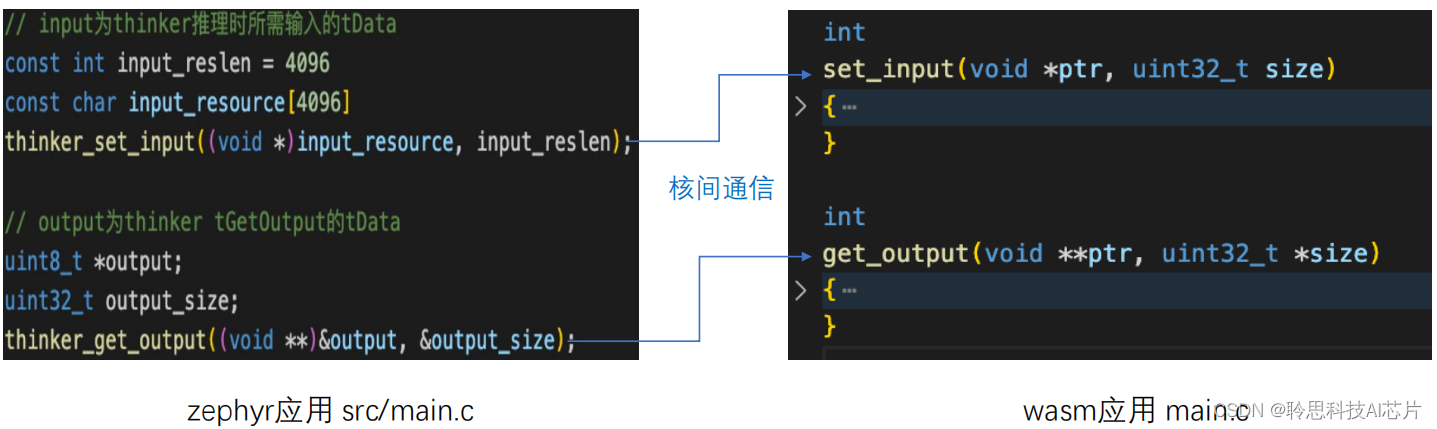

通过核间通信调用WASM应用的 set_input 和 get_output ，实现对模型推理的输入输出操作

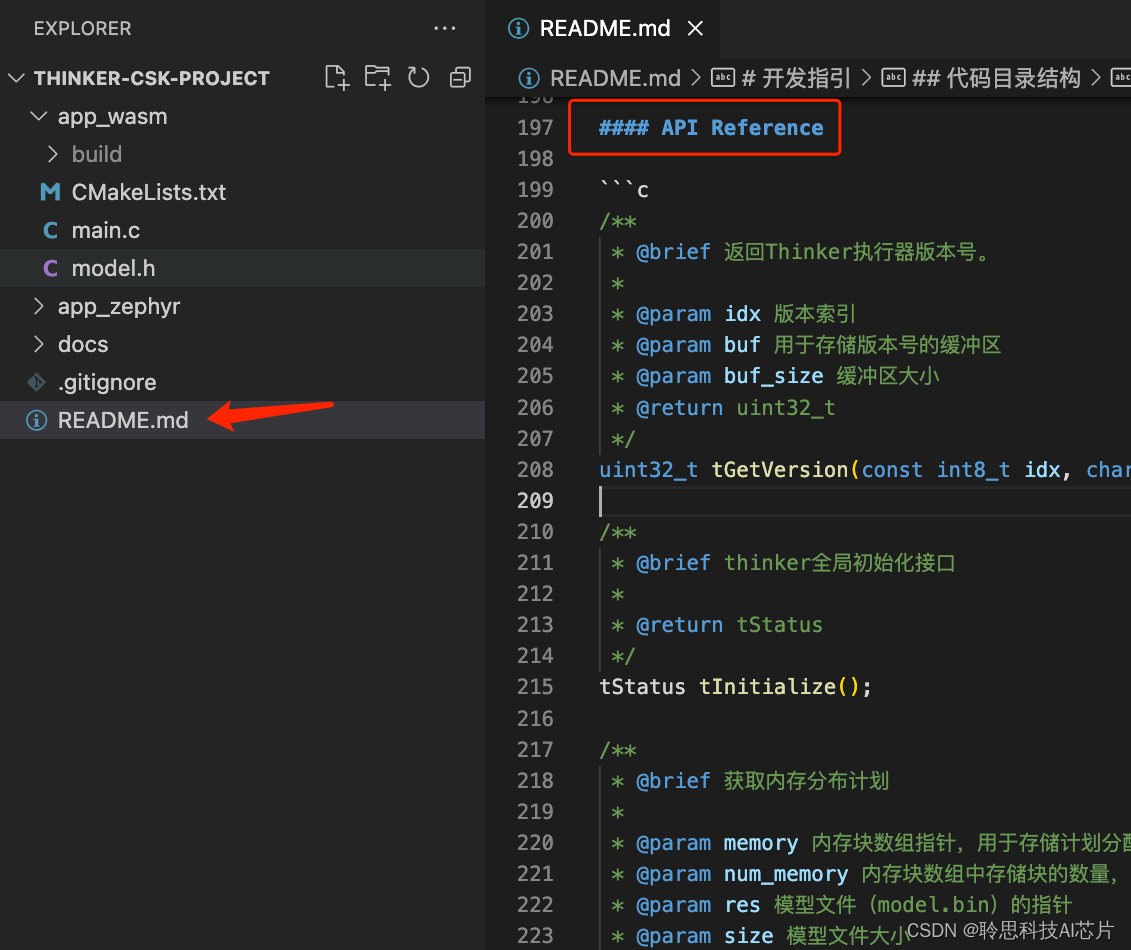

WASM应用 -- API Reference

main.c中，主要include了"thinker/thinker.h" 头文件。
其中的函数声明，基本与Thinker的推理api一致。
开发者可看README中WASM应用章节的API Reference进行查阅。

总结

ARM核上的Zephyr应用通过跨核通信，让部署在DSP NPU上的WASM应用拿到业务侧的数据，并执行thinker的API进行模型的加载、数据的输入以及执行推理，最后把结果进行返回。
