Ci24R1 （SOP8）工作范围在2.4GHzISM频段，专为低系统应用成本的无线场合设计，集成嵌入式ARQ基带协议引擎的无线收发器芯片。它的工作频率范围为2400MHz-2525MHz，共有126个1MHz带宽的信道。

Ci24R1 （SOP8）的引脚图↓

Ci24R1（SOP8）特性：

• 双向系统超低成本
• 2.4GHz收发一体
• 最高发射功率+11dBm睡眠电流2uA
• 接收灵敏度-80dBm@2Mbps

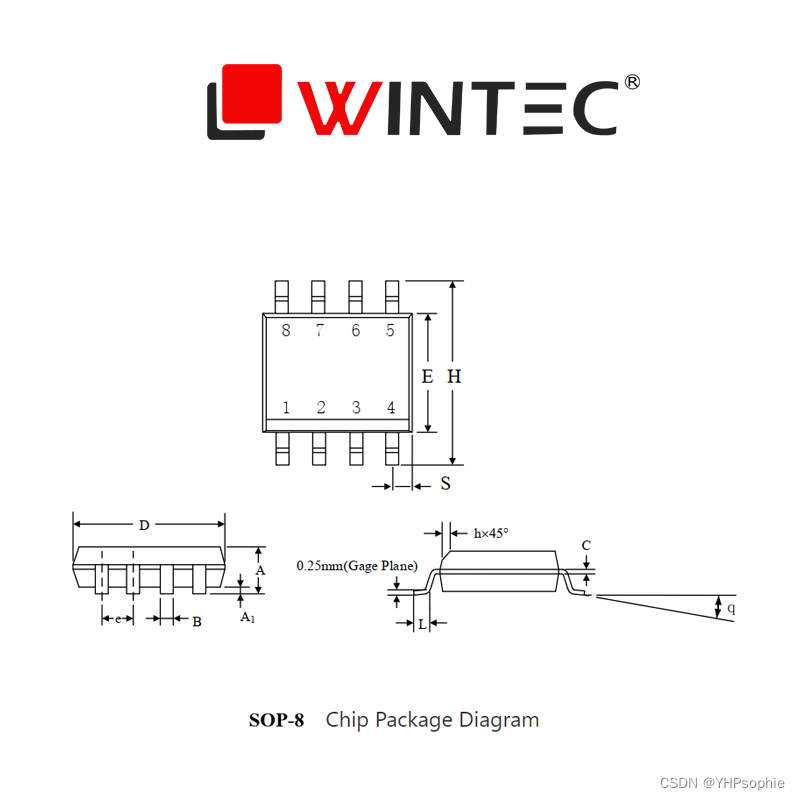

Ci24R1 （SOP8）的芯片封装图↓

Ci24R1（SOP8）可以非常方便实现与手机数据交互,因为它的内部集成兼容BLE4.2标准的PHY与MAC。

它采用GFSK/FSK数字调制与解调技术；数据传输速率与 PA输出功率都可以调节，支持2Mbps,1Mbps,250Kbps三种数据速率。高的数据速率可以在更短的时间完成同样的数据收发，因此可以具有更低的功耗。

Ci24R1具有非常低的系统应用成本，只需要一个MCU和少量外围无源器件即可以组成一个无线数据收发系统。内部集成高 PSRR的LDO电源，保证2.1-3.6V宽电源范围内稳定工作;数字I/O兼容2.5V/3.3V/5V等多种标准I/O电压，可以与各种MCU端口直接连接，芯片内部集成晶振电容，可以实现晶振的温度补偿，实现宽温度范围工作。

Ci24R1 操作方式非常方便，只需要微控制器(MCU)通过二线SPI接口对芯片少数几个寄存器配置即可以实现数据的收发通信。嵌入式ARQ基带引擎基于包通信原理，支持多种通信模式，可以手动或全自动ARQ协议操作。内部集成收发FIFO,可以保证芯片与MCU数据连续传输，增强型ARO基带协议引擎能处理所有高速操作，因此大大降低了MCU的系统消耗。

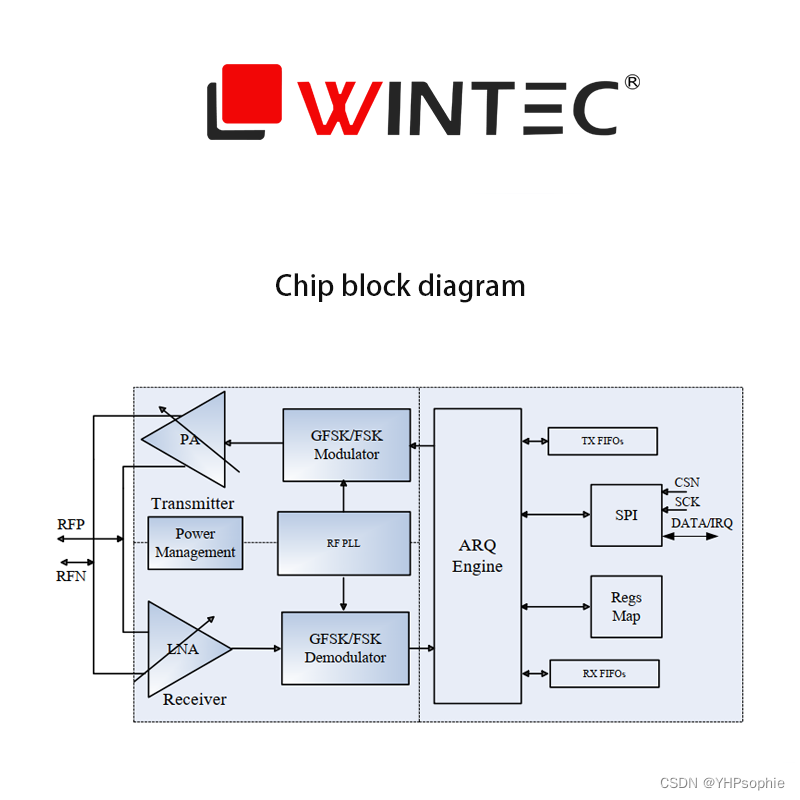

Ci24R1 （SOP8）的结构框架图↓

Ci24R1（SOP8）应用：

• 无线鼠标、键盘
• 智能电网、智能家居
• 无线数据传输模块
• 无线遥控、体感设备
