深度学习模型可视化技术详解：卷积核、特征图与Grad-CAM实践指南

在深度学习的世界里，我们常常面对这样的困惑：一个训练好的模型能精准识别图像中的猫或狗，却没人能说清它究竟“看”到了什么特征才做出判断——这就是业界普遍存在的“模型黑盒问题”。网络结构中卷积层如何通过数据学习特征？特征图究竟是什么样的形态？这些关键信息对开发者而言往往隐晦难懂，就像隔着一层不透明的玻璃观察精密仪器的内部运转[1]。这种“知其然不知其所以然”的现状，不仅阻碍了模型调试与优化，更成为可解释性 AI 发展的核心痛点。

可视化技术正是破解黑盒难题的钥匙。它通过直观的图像化方式，将模型内部的抽象特征转化为可理解的视觉语言：从观察卷积层学到的边缘、纹理等基础特征，到追踪输入图像在各网络层的转化过程，再到定位影响决策的关键区域，每一步都让“看不见的思考”变得清晰可见[2]。无论是调试模型性能、解释预测结果，还是展示研究成果，可视化都扮演着不可或缺的角色[3]。

三类核心可视化技术如何分工？

• 卷积核可视化：揭开模型“眼睛”的秘密，直观展示卷积层学到的基础特征（如线条、颜色、纹理）；
• 特征图可视化：追踪输入图像在各层网络中的“变形记”，呈现信息如何被逐步抽象和转化；
• Grad-CAM 类激活映射：定位模型的“注意力焦点”，通过热力图显示图像中对预测结果贡献最大的区域[4][5]。

为什么可视化如此重要？当医疗影像模型误诊时，我们需要知道它是否“看错”了病变位置；当自动驾驶系统识别错误时，必须追溯它关注了哪些干扰特征。可视化技术不仅是理解模型的“显微镜”，更是提升 AI 可信度与安全性的关键工具[6][7]。接下来，我们将通过具体实践案例，一步步掌握卷积核、特征图与 Grad-CAM 的可视化方法，让深度学习模型的“思考过程”不再神秘。

卷积核可视化

技术原理

想象卷积神经网络是一位擅长绘画的艺术家，那么卷积核就是它手中的画笔与调色盘——这些看似抽象的数字矩阵，实则是模型通过训练学到的“视觉模板”，专门用于捕捉输入图像中特定的特征模式。就像画家会用不同的笔触表现线条或光影，CNN的每一个卷积核都肩负着独特的特征提取使命，从简单的边缘纹理到复杂的物体部件，共同构成了网络理解世界的“视觉语言”[8][9]。

要真正“看见”这些模板，首先需要准确提取卷积核的权重参数。以经典的VGG16模型为例，其第一层卷积核的形状为 [64, 3, 3, 3]，这个数字组合背后藏着清晰的逻辑：64代表该层有64个不同的特征探测器（out_channels），每个探测器通过3个颜色通道（in_channels=3，对应RGB）观察世界，而“观察窗口”的大小则是3×3像素（kernel_size）[2]。这种多维结构确保了网络能从不同角度捕捉图像信息，就像64位各司其职的“视觉侦察兵”。

但这些“侦察兵”的信号需要经过校准才能被人类视觉系统理解。卷积核权重的数值范围往往差异巨大，直接可视化会导致图像过暗或细节丢失——这就像用曝光不准的相机拍照，再好的风景也会模糊不清。因此，归一化处理是关键步骤，通常需将权重压缩到0-1或0-255区间，让Matplotlib等工具能准确还原特征模式[2][10]。此外，通道数量也需匹配：彩色图像的卷积核必须保持3通道，而灰度核（如输入为单通道的1×3×3卷积核）则需要通过.repeat(3,1,1)操作填充为3通道，才能正常显示[10]。

可视化关键操作 checklist

• 权重归一化：将数值压缩至 [0,1] 或 [0,255] 区间，避免显示失真
• 通道适配：彩色核保留3通道，灰度核需用 .repeat(3,1,1) 填充通道
• 维度对应：确保权重形状为 [out_channels, in_channels, kernel_size, kernel_size]

当这些准备工作完成后，将卷积核以网格形式排列展示，能直观对比不同“视觉模板”的特征偏好。最令人惊叹的是，网络的第一层卷积核往往呈现出高度一致的“基础审美”——它们大多专注于捕捉边缘（如水平、垂直线条）、基础颜色块（如红绿蓝渐变）和简单纹理（如斑点、条纹）[9][10]。这种底层特征的普遍性，恰似人类婴儿首先学会分辨明暗边界和基本色彩，为后续理解复杂物体打下基础。通过卷积核可视化，我们得以窥见AI“视觉启蒙”的第一步，这正是技术原理最迷人的直观呈现。

代码实现

下面以 PyTorch 框架和 VGG16 预训练模型为例，提供可直接运行的卷积核可视化代码。代码包含模型加载、权重提取、归一化处理和网格绘图全流程，并针对关键步骤添加详细注释，帮助 Python 学习者快速上手。

完整代码实现

# 导入必要库
import torch
import torchvision.models as models
import matplotlib.pyplot as plt
import numpy as np

# ---------------------- 步骤1：加载预训练模型 ----------------------
# 使用 VGG16 模型，pretrained=True 自动下载 ImageNet 预训练权重
model = models.vgg16(pretrained=True).eval()  # eval() 模式避免 BatchNorm 等层影响权重
print("模型加载完成，VGG16 第一层卷积结构：", model.features[0])  # 验证第一层卷积层信息

# ---------------------- 步骤2：提取卷积核权重 ----------------------
# 获取第一层卷积核权重（VGG16 第一层为 Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))）
conv1 = model.features[0]  # 定位第一层卷积层
weights = conv1.weight  # 形状：[64, 3, 3, 3]（输出通道数, 输入通道数, 核高, 核宽）

# 分离计算图并转移到 CPU（避免梯度跟踪，确保可转为 numpy 数组）
weights_np = weights.detach().cpu().numpy()
print("提取的权重形状：", weights_np.shape)  # 输出 (64, 3, 3, 3)，表示 64 个 3x3x3 的卷积核

# ---------------------- 步骤3：权重归一化 ----------------------
# 归一化到 [0, 1] 范围，避免因数值范围差异导致绘图失真
def normalize_weights(weights):
    min_val = weights.min()
    max_val = weights.max()
    return (weights - min_val) / (max_val - min_val + 1e-8)  # 加 1e-8 防止除零

weights_normalized = normalize_weights(weights_np)

# ---------------------- 步骤4：可视化卷积核 ----------------------
# 设置画布：8x8 网格（共 64 个子图），适合展示 64 个卷积核
plt.figure(figsize=(12, 12), dpi=100)  # 画布大小 12x12 英寸，分辨率 100

for i in range(64):  # 遍历前 64 个卷积核（VGG16 第一层共 64 个）
    plt.subplot(8, 8, i + 1)  # 定位子图位置（行, 列, 索引）

    # 取第 i 个卷积核的第一个输入通道（单通道灰度显示，简化可视化）
    kernel = weights_normalized[i, 0, :, :]  # 形状：[3, 3]
    plt.imshow(kernel, cmap='gray')  # 灰度图突出纹理特征

    plt.axis('off')  # 关闭坐标轴，聚焦卷积核本身

plt.tight_layout()  # 自动调整子图间距
plt.show()  # 显示画布

关键步骤说明

核心操作解析

• 模型加载：pretrained=True 自动加载在 ImageNet 上预训练的权重，eval() 模式确保 BatchNorm 等层参数固定[11]。
• 权重处理：detach() 分离计算图避免梯度跟踪，cpu() 将数据从 GPU 转移到内存（无 GPU 可省略），确保后续可转为 numpy 数组操作[2]。
• 归一化：通过 (权重 - 最小值) / (最大值 - 最小值) 将数值压缩到 [0, 1]，解决因权重正负值导致的绘图异常问题。
• 可视化技巧：8x8 网格适配 64 个卷积核，cmap='gray' 突出纹理细节，单通道显示（取 [i, 0, :, :]）简化初学者理解[8]。

扩展说明

• 多通道卷积核：若需显示 RGB 三通道卷积核，可将 weights_normalized[i, 0, :, :] 改为 np.mean(weights_normalized[i], axis=0)（通道均值合并）。
• 其他模型适配：ResNet50 等模型可类似操作，定位第一层卷积层（如 model.conv1），调整网格尺寸（如 8x8 适用于 64 个核，10x10 适用于 100 个核）。
• 依赖安装：需确保 torch、torchvision、matplotlib 已安装，可通过 pip install torch torchvision matplotlib 快速配置环境。

通过以上代码，可直观观察预训练模型卷积核的纹理特征，帮助理解深度学习模型“从低级特征提取到高级语义理解”的视觉感知过程。

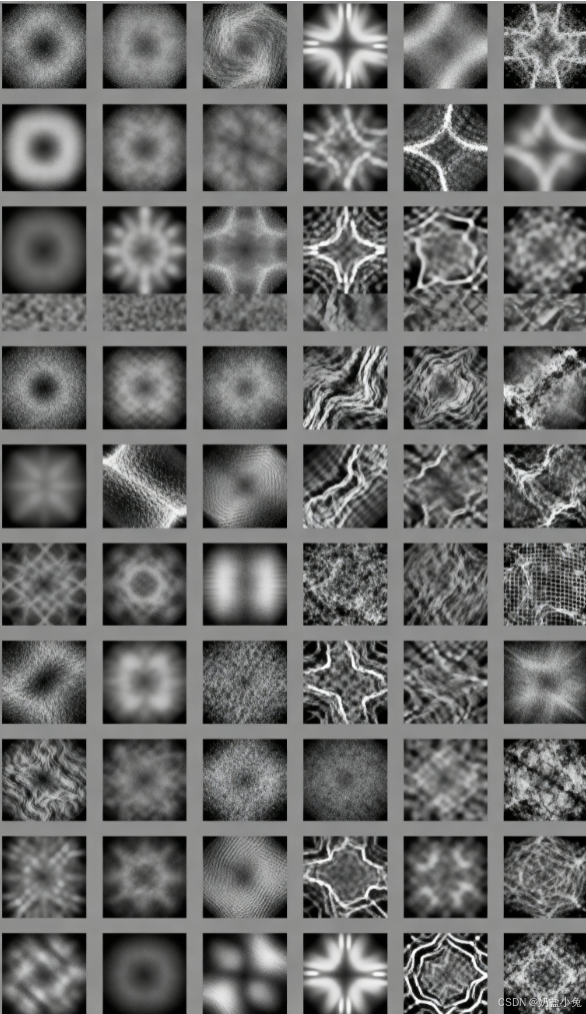

图表解析

卷积核可视化图表是理解深度学习模型如何“看世界”的重要窗口，其设计逻辑蕴含着对模型特性与人类认知习惯的双重考量。我们将从网格排列、色彩选择到信息聚焦三个维度，解析这些图表背后的设计智慧，并揭示浅层卷积核的学习重点。

网格排列：让64个卷积核“各就各位”

当需要展示64个卷积核时，8行8列的网格布局成为主流选择。这种设计并非偶然：64个卷积核按8x8排列，既能避免因布局过密导致的视觉拥挤，又能通过网格结构实现多个卷积核的直观对比。在技术实现上，这通常通过 Matplotlib 的 subplot 函数完成，将每个卷积核作为独立子图嵌入网格中，形成整齐的矩阵式展示[2][12][13]。这种布局就像“卷积核的集体照”，让研究者能快速发现不同卷积核的模式差异——哪些擅长捕捉横向特征，哪些专注于点状纹理，一目了然。

灰度图：用黑白还原最真实的数值分布

卷积核可视化几乎清一色采用灰度图，而非彩色。这背后的核心原因是：卷积核的权重本质是数值矩阵，本身不包含颜色信息。使用 cmap='gray' 颜色映射（通过 Matplotlib 设置），能让像素亮度直接对应权重数值大小——白色代表高权重区域，黑色代表低权重区域，灰色过渡则反映数值的连续变化[12][13]。相比彩色图可能引入的视觉干扰（如伪彩色误导），灰度图更能突出卷积核的纹理特征，让“边缘”“斑点”等模式清晰显现。

无坐标轴：让注意力回归特征本身

仔细观察卷积核可视化图表，你会发现它们几乎从不显示坐标轴。这种“极简主义”设计的目的很明确：排除干扰信息，聚焦卷积核的图案特征。通过 plt.axis('off') 关闭坐标轴后，读者的视线不会被刻度、坐标标签分散，能直接捕捉卷积核的形状模式[12][13]。这种处理就像给卷积核“去背景”，让其学习到的特征模式成为绝对主角。

设计逻辑与模型学习的深层关联：浅层卷积核的“基本功”

这些设计选择最终服务于一个核心目标——揭示浅层卷积核的学习重点。深度学习模型的第一层卷积核，就像人类视觉系统的“初级感知器”，主要负责捕捉图像的基础特征：

• 水平边缘检测器：部分卷积核呈现明暗交替的水平条纹，能对图像中的水平线（如桌面边缘、海平面）产生强烈响应；
• 垂直边缘检测器：另一些卷积核则是垂直条纹模式，擅长识别竖直线条（如电线杆、门框）；
• 斑点检测器：还有些卷积核表现为中心亮四周暗（或反之）的斑点状，用于捕捉图像中的局部亮点或暗点（如瞳孔、按钮）。

通过8x8网格的灰度无轴图表，这些基础特征被清晰呈现，让我们直观看到：模型的“深度学习”，正是从这些简单的边缘、纹理识别开始，逐步构建起对复杂图像的理解。

图表设计核心逻辑总结

• 网格排列：8x8 布局适配 64 个卷积核，平衡展示密度与对比清晰度，常用 Matplotlib subplot 实现；
• 灰度映射：cmap=‘gray’ 真实反映权重数值分布，避免彩色干扰纹理特征；
• 无轴设计：plt.axis(‘off’) 剔除冗余信息，聚焦卷积核的模式本质。

通过上述解析可见，卷积核可视化图表的每一处细节，都是技术逻辑与认知规律的结合——既遵循数据可视化的科学原则，又为理解模型行为提供了直观窗口。这些看似简单的黑白网格，实则是打开深度学习“黑箱”的第一把钥匙。

适用范围与局限性

卷积核可视化作为深度学习模型分析的基础工具，其价值在特定场景中尤为突出。在模型初始层特征分析与调试初期，它能快速帮我们判断模型状态——比如检查卷积核是否摆脱随机初始化，是否已学习到边缘、纹理等基础视觉模式；而在教学演示中，它更是直观展示 CNN 特征提取逻辑的“可视化教材”，让抽象的“逐层特征学习”过程变得可感知。

从实操角度看，这种方法的优势十分明显：操作简单且结果稳定。无需输入图像或前向传播计算，直接读取卷积层权重即可生成可视化结果，避免了输入数据波动对分析的干扰。对于刚接触模型可视化的开发者来说，这种“开箱即用”的特性降低了技术门槛，能快速获得模型学习到的基础模式（如横线、竖线、色块组合等）。

不过，卷积核可视化并非“万能工具”，其局限性需要重点关注。它本质是对权重分布的直接呈现，无法体现特征响应强度——也就是说，我们能看到卷积核长什么样，却不知道它对哪些输入图像区域更敏感。更关键的是，随着网络层数加深，卷积核学习到的特征会越来越抽象（如高阶纹理、局部语义），此时直接可视化的结果往往难以解释，必须结合特征图等工具进一步分析，才能建立“特征模式”与“输入图像”之间的关联。

因此，在实际应用中，卷积核可视化更适合作为初步诊断工具，而完整的模型分析则需要与特征图、Grad - CAM 等技术形成互补，才能全面理解模型的决策逻辑。

特征图可视化

技术原理

如果把深度学习模型比作一位擅长识别图像的专家，那么特征图（Feature Map） 就是这位专家“看到”的图像——它不是原始像素的简单复刻，而是输入图像通过卷积层后，由网络提取的关键特征抽象表达。每个卷积核就像一个“特征探测器”，会对图像中特定的模式（如边缘、纹理、形状）产生响应，这些响应组合成特征图的不同通道，因此特征图的通道数恰好等于该卷积层的卷积核数量，每个通道对应一个卷积核的“关注点”[2][14]。通过观察特征图，我们能直观看到网络如何从底层的边缘检测逐步过渡到高层的语义特征提取，就像揭开模型“思考过程”的神秘面纱[1]。

要“捕捉”这些动态生成的特征图，就需要Hook机制的帮助。想象模型是一个黑盒，通常只输出最终结果，中间层的特征不会主动“展示”。Hook机制相当于在黑盒内部安装了“观测窗口”，能在模型前向/反向传播时“暂停”并提取中间层的输出，且无需修改模型结构。以 PyTorch 为例，通过 register_forward_hook 函数，我们可以为目标卷积层注册钩子，将其输出存入字典（以层名作为键），实现对特征图的“无损捕获”[15][16]。这种动态提取方式，完美解决了“既要看中间过程，又不干扰模型运行”的核心需求。

拿到特征图后，还需要归一化处理才能清晰可视化。不同通道的激活值范围可能差异巨大：有的通道对输入响应强烈（值很大），有的则较弱（值接近 0）。直接对比这些数据，就像用不同刻度的尺子测量身高——结果毫无意义。归一化通过将所有通道的激活值压缩到 [0, 1] 区间，统一了“尺度”，让我们能公平比较各通道的特征响应强度，最终渲染出清晰的热力图或特征可视化结果[2]。

核心要点速览

• 特征图本质：模型对输入图像的“抽象视角”，通道数 = 卷积核数量
• Hook机制价值：动态捕获中间层输出的“观测窗口”，不修改模型结构
• 归一化作用：将不同通道激活值统一到 [0, 1] 区间，消除尺度差异

简单来说，特征图可视化的技术链条可概括为：输入图像 → 卷积层生成特征图（通道对应卷积核）→ Hook机制提取中间输出 → 归一化统一尺度 → 热力图渲染展示。这一过程让原本“不可见”的模型内部工作变得直观可感，为理解深度学习的特征学习机制提供了关键工具。

代码实现

本节将通过 PyTorch 框架实现卷积神经网络特征图的可视化，完整流程分为四步：定义钩子函数、注册钩子到目标层、图像预处理与前向传播、特征图提取与可视化。代码适配 Python 学习者，包含详细注释和关键注意事项。

一、核心步骤与完整代码

1. 导入依赖库

首先需导入必要的工具库，包括 PyTorch 模型与数据处理模块、可视化工具 Matplotlib 等：

import torch
import torchvision.transforms as transforms
from torchvision import models
import matplotlib.pyplot as plt
from PIL import Image

2. 定义模型与图像预处理

以预训练的 ResNet18 为例，需先加载模型并设置为评估模式。图像预处理需统一尺寸、转换为张量并标准化，确保与模型训练时的输入格式一致：

# 加载预训练模型
model = models.resnet18(pretrained=True)
model.eval（)  # 设置为评估模式，关闭 dropout 等随机操作

# 图像预处理流水线
preprocess = transforms.Compose([
    transforms.Resize((224, 224)),  # 调整图像尺寸为 224x224
    transforms.ToTensor(),  # 转换为张量 (0-1 范围)
    transforms.Normalize(  # 标准化（使用 ImageNet 均值和标准差）
        mean=[0.485, 0.456, 0.406],
        std=[0.229, 0.224, 0.225]
    )
])

# 加载并预处理图像
image = Image.open("input_image.jpg")  # 替换为你的图像路径
input_tensor = preprocess(image)  # 预处理单张图像
input_batch = input_tensor.unsqueeze(0)  # 增加批次维度 (shape: [1, 3, 224, 224])

3. 定义钩子函数与注册目标层

钩子（Hook）函数用于捕获网络中间层的输出特征。需注意钩子使用后需及时移除，避免内存泄漏：

def get_feature_map(model, target_layer, input_data):
    """
    获取目标层的特征图
    :param model: 神经网络模型
    :param target_layer: 目标卷积层（如 model.layer1[0].conv1）
    :param input_data: 预处理后的输入图像批次
    :return: 目标层输出的特征图
    """
    feature_maps = []  # 用于存储特征图的列表

    def hook_fn(module, input, output):
        # 保存输出特征（detach() 分离计算图，避免内存占用）
        feature_maps.append(output.detach())

    # 注册前向钩子到目标层
    hook_handle = target_layer.register_forward_hook(hook_fn)

    # 前向传播（关闭梯度计算以提高效率）
    with torch.no_grad():
        model(input_data)

    # 移除钩子，避免内存泄漏
    hook_handle.remove()

    return feature_maps[0]  # 返回捕获的特征图

# 选择 ResNet18 的第一层卷积（layer1[0].conv1）作为目标层
target_layer = model.layer1[0].conv1
feature_map = get_feature_map(model, target_layer, input_batch)

4. 特征图可视化

特征图通常包含数百个通道，需选择部分通道（如 32 个）绘制，避免图表过大。推荐使用 viridis 色图展示激活强度的连续变化：

def plot_feature_maps(feature_map, num_channels=32, figsize=(12, 12)):
    """
    可视化特征图
    :param feature_map: 输入特征图 (shape: [batch, channels, height, width])
    :param num_channels: 需可视化的通道数（建议 ≤ 32）
    :param figsize: 图像尺寸
    """
    # 提取第一个样本的特征图 (shape: [channels, height, width])
    features = feature_map[0].numpy()

    # 计算网格布局（如 8x4 排列 32 个通道）
    rows = int(num_channels ** 0.5)
    cols = (num_channels + rows - 1) // rows  # 向上取整

    plt.figure(figsize=figsize)
    for i in range(min(num_channels, features.shape[0])):
        plt.subplot(rows, cols, i + 1)
        # 使用 viridis 色图展示特征图，关闭坐标轴
        plt.imshow(features[i], cmap='viridis')
        plt.axis('off')
    plt.tight_layout()  # 自动调整子图间距
    plt.show()

# 可视化前 32 个通道的特征图
plot_feature_maps(feature_map, num_channels=32)

二、关键注意事项

核心提示

1. Hook 函数管理：钩子需在 forward 传播后通过 hook_handle.remove() 移除，避免模型长期占用内存。
2. 通道选择策略：直接可视化全部通道（如 ResNet18 第一层有 64 个通道）会导致图表冗余，建议选择前 32 个或通过 PCA 降维后展示。
3. 色图选择：viridis 色图的颜色过渡均匀，能有效区分特征图中激活强度的连续变化，优于灰度图或彩虹图。

通过以上步骤，即可清晰观察卷积神经网络从底层到高层的特征提取过程。实际操作时，可替换 target_layer 为其他卷积层（如 model.layer4[1].conv2），对比不同深度特征的视觉差异。

图表解析

特征图可视化结果通常采用 Matplotlib 中 “Images, contours and fields” 类别下的图像、热力图等图表类型呈现，通过网格排列、色彩映射和简化元素设计，直观展示神经网络中间层的激活模式。以下从图表设计逻辑到特征意义解析，帮助读者理解可视化结果背后的深层含义。

图表设计的三大核心逻辑

• 网格布局：采用 4 行 8 列（或 8x4）网格排列 32 个特征图通道，在有限空间内平衡信息量与可读性，按通道顺序展示便于观察特征多样性。
• viridis 色图：通过黄色（高激活）到蓝色（低激活）的渐变映射激活强度，符合人眼对色彩差异的感知习惯，避免因色觉偏差导致的误读。
• 无坐标轴设计：去除冗余的坐标轴与刻度，让读者注意力聚焦于特征分布模式，突出不同通道对输入图像的响应区域。

这些设计细节共同服务于一个核心目标：让读者直观理解神经网络如何逐层提取特征。以典型的卷积神经网络为例，浅层特征图往往保留边缘、纹理等细节信息，例如某通道可能对输入图像中的“条纹纹理”或“圆形轮廓”响应强烈，可视化结果中黄色区域会集中在对应位置；而深层特征图则呈现更抽象的语义信息，比如某个通道可能专门响应“眼睛”“车轮”等高级特征，黄色激活区域会精准覆盖这些关键部位。通过对比不同层级的特征图网格，能清晰看到从“像素级细节”到“语义级抽象”的逐层转化过程——这正是卷积神经网络“特征学习能力”的直观体现。

在技术实现上，这些图表通常通过 Matplotlib 的 subplot 函数排列多个子图，并利用 cmap=‘viridis’ 参数渲染热力图，将钩子函数获取的中间层激活值转化为可视化图像。这种标准化的呈现方式不仅便于研究者对比不同模型的特征提取能力，也为初学者提供了理解“黑箱”内部工作机制的窗口。

适用范围与局限性

特征图可视化作为深度学习模型解析的重要工具，其应用场景和技术边界值得我们深入了解。它不仅能帮助开发者透视模型内部的工作机制，也存在一些需要注意的使用限制。

适用场景：聚焦模型内部与问题诊断

特征图可视化最核心的价值体现在两个方面：
一是中间层特征转化与传递分析，比如通过观察某层输出的特征图，判断该层是否有效提取了目标特征（如边缘、纹理或特定物体部件）。这种分析能直观展现从输入图像到高层语义特征的演化过程，帮助我们理解模型“如何看世界”。
二是错误案例诊断，当模型对某些输入判断失误时，特征图往往会暴露异常。例如输入图像模糊或存在噪声时，对应层的特征图激活区域会出现不规则分布，通过这种“异常信号”可以定位模型失效的具体环节。

实用场景速览

• 验证卷积层是否按预期提取关键特征（如检测“猫耳朵”特征是否在某层被激活）
• 诊断模型误判原因（如输入模糊图像时，特征图激活区域碎片化）

核心优势：动态关联与演化视角

相比静态的网络结构分析，特征图可视化的独特优势在于动态反映输入图像与特征的关联。它能实时展示不同输入如何影响特征提取结果，让我们看到“输入变化→特征响应”的完整链条。同时，通过对比不同层的特征图，还能清晰呈现层间特征的演化过程——从底层的边缘纹理，到中层的局部部件，再到高层的语义概念，这种递进式可视化让模型的“思考路径”变得可触可感。

技术局限：通道筛选与稳定性挑战

尽管功能强大，特征图可视化仍存在不容忽视的局限性：
首先是通道数量庞大带来的信息筛选难题。深度模型的中间层往往包含数百个通道（如 VGG16 的某层有 512 通道，部分模型甚至达到 2048 通道），直接可视化所有通道既不现实也无必要。手动筛选通道时，很可能遗漏关键特征，导致分析结果不够全面。
其次是激活值受输入影响大，稳定性不足。相同模型对不同图像生成的特征图差异显著：一张猫的图像可能激活“胡须检测”通道，而一张狗的图像则可能让“毛发纹理”通道更活跃。这种高度依赖输入的特性，使得特征图的稳定性远低于卷积核可视化（卷积核参数固定，可视化结果更一致）。

使用建议

• 优先选择中层特征图进行分析（底层太简单、高层太抽象）
• 对比多组同类图像的特征图，减少单一输入带来的偏差

总体而言，特征图可视化是理解模型动态行为的“显微镜”，但使用时需结合具体场景，理性看待其优势与局限，才能让可视化结果真正服务于模型优化与问题诊断。

类激活映射（Grad-CAM）

技术原理

Grad-CAM 的核心原理可以用“特征图通道‘投票’决定类别”来形象理解：每个卷积层特征图通道就像一位“评委”，通过梯度大小表达对目标类别的“支持程度”——梯度越大，该通道对分类结果的贡献越显著。这些“投票权重”通过对梯度在空间维度上进行全局平均池化计算得出，随后将权重与对应特征图进行加权求和，再经过 ReLU 激活函数保留正值贡献（过滤掉无关或抑制性区域），最终生成高亮关键区域的热力图[6][17]。

与传统 CAM 技术相比，Grad-CAM 实现了显著突破。传统方法需在模型中添加全局平均池化（GAP）层并重新训练，而 Grad-CAM 完全摆脱了这一限制：它直接利用模型原生梯度信息，无需修改网络结构、无需重新训练，即可适配任意卷积神经网络（CNN），包括 ResNet、VGG 等主流架构[4][18]。这一灵活性使其在工业界和学术界得到广泛应用，其理论基础源自论文《Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization》[19][20]。

在目标层选择上，Grad-CAM 通常聚焦于模型的最后一个卷积层。这是因为深层卷积特征图已从低级视觉特征（如边缘、纹理）进化为高层语义信息（如物体部件、整体轮廓），能够更准确地反映模型决策的关注点。例如在 ResNet-34 等残差网络中，最后一个卷积块的输出被选为目标层，其特征图既保留了空间位置信息，又蕴含了足够的类别判别性[18][21]。

核心步骤速览

1. 获取特征与梯度：记录最后卷积层输出特征图，计算目标类别对该层的梯度；
2. 计算权重：对梯度进行空间全局平均池化，得到各通道贡献权重；
3. 生成热力图：权重与特征图加权求和后经 ReLU 激活，归一化得到最终可视化结果[6][18]。

通过这一机制，Grad-CAM 不仅实现了对模型决策过程的可视化解释，还保持了对原始模型性能的零干扰，成为深度学习可解释性研究中的重要工具。

代码实现

Grad-CAM 的实现可分为 基础版（库函数快速上手） 和 进阶版（手动原理复现），前者适合快速验证想法，后者帮助深入理解算法本质。以下是具体实现方案：

基础版：基于 pytorch-grad-cam 库的快速实现

对于初学者或需要快速部署的场景，推荐使用成熟的 pytorch-grad-cam 库，一行命令即可完成安装，无需关注底层细节。

1. 安装依赖库

pip install grad-cam

2. 完整实现代码（以 ResNet18 为例）

以下代码实现了从图像加载、模型配置到热力图生成的全流程，注释中重点标注了关键参数和注意事项：

import cv2
import numpy as np
import torch
from torchvision import models
import matplotlib.pyplot as plt
from pytorch_grad_cam import GradCAM
from pytorch_grad_cam.utils.image import (show_cam_on_image, preprocess_image)
from pytorch_grad_cam.utils.model_targets import ClassifierOutputTarget

# 加载预训练模型（以 ResNet18 为例，确保与训练时一致的 eval 模式）
model = models.resnet18(weights='DEFAULT').to('cpu').eval()
# 目标层必须选择卷积层（ResNet18 的最后一个卷积层为 layer4[-1]）
target_layers = [model.layer4[-1]]

# 加载图像并预处理（BGR 转 RGB，归一化到 [0,1]）
rgb_img = cv2.imread('input_image.jpg', 1)[:, :, ::-1]  # BGR -> RGB
rgb_img = np.float32(rgb_img) / 255.0

# 图像预处理：需与模型训练时的 mean 和 std 完全一致
input_tensor = preprocess_image(
    rgb_img,
    mean=[0.485, 0.456, 0.406],  # ImageNet 训练集的 mean
    std=[0.229, 0.224, 0.225]    # ImageNet 训练集的 std
).to('cpu')

# 定义目标类别（以 ImageNet 第 281 类 "tabby cat" 为例）
targets = [ClassifierOutputTarget(281)]

# 初始化 Grad-CAM 并生成热力图
cam = GradCAM(model=model, target_layers=target_layers)
grayscale_cam = cam(input_tensor=input_tensor, targets=targets)[0]  # 取第一张图像的热力图

# 将热力图叠加到原图上
cam_image = show_cam_on_image(rgb_img, grayscale_cam, use_rgb=True)

# 可视化并保存结果
plt.figure(figsize=(8, 6))
plt.imshow(cam_image)
plt.axis('off')
plt.savefig('grad_cam_result.png', bbox_inches='tight', pad_inches=0)  # 保存无白边图像
plt.show()

关键注意事项

• 目标层选择：必须指定卷积层（如 ResNet 的 layer4[-1]、VGG 的 features[-1]），全连接层无空间特征，无法生成热力图。
• 预处理一致性：mean 和 std 参数需与模型训练时完全一致（如 ImageNet 预训练模型用 [0.485, 0.456, 0.406] 和 [0.229, 0.224, 0.225]），否则会导致特征提取偏差。
• 模型模式：加载模型后需设置 eval() 模式，避免 BatchNorm/Dropout 层影响特征稳定性。

进阶版：手动实现核心原理（PyTorch）

若需深入理解 Grad-CAM 的梯度计算逻辑，可手动实现核心步骤。其本质是通过反向传播获取目标类对卷积层激活的梯度，经加权组合生成热力图，关键步骤如下：

1. 核心步骤拆解

1. 注册钩子（Hook）：保存卷积层的前向激活值和反向梯度（需手动编写 save_activations 和 save_gradients 函数）。
2. 梯度计算：对目标类别的预测值反向传播，获取卷积层激活的梯度。
3. 权重生成：通过全局平均池化（GAP） 计算梯度权重（反映每个通道对目标类的重要性）。
4. 热力图合成：权重与激活值加权求和，经 ReLU 去除负值后归一化，上采样至原图尺寸。

2. 手动实现与库函数对比

手动实现需处理钩子注册、梯度清零、反向传播等细节（参考下方简化代码框架），而 pytorch-grad-cam 已封装这些逻辑，支持 20+ 主流模型（ResNet、ViT 等），且兼容自定义模型，大幅降低调试成本。

# 手动实现 Grad-CAM 核心逻辑（简化框架）
import torch.nn.functional as F

class SimpleGradCAM:
    def __init__(self, model, target_layer):
        self.model = model.eval()
        self.target_layer = target_layer
        self.activations = None  # 存储卷积层激活值
        self.gradients = None    # 存储卷积层梯度
        # 注册前向/反向钩子
        target_layer.register_forward_hook(self.save_activations)
        target_layer.register_full_backward_hook(self.save_gradients)

    def save_activations(self, module, input, output):
        self.activations = output.detach()

    def save_gradients(self, module, grad_input, grad_output):
        self.gradients = grad_output[0].detach()

    def __call__(self, x, class_idx=None):
        # 前向传播获取预测
        logits = self.model(x)
        class_idx = logits.argmax().item() if class_idx is None else class_idx
        # 反向传播计算梯度
        self.model.zero_grad()
        logits[0, class_idx].backward()
        # 计算权重（GAP）和热力图
        weights = self.gradients.mean(dim=(2, 3), keepdim=True)
        cam = (weights * self.activations).sum(dim=1, keepdim=True)
        cam = F.relu(cam)  # 去除负值
        cam = F.interpolate(cam, x.shape[2:], mode='bilinear')  # 上采样
        return cam.squeeze().numpy() / (cam.max() + 1e-8)  # 归一化

进阶建议

• 手动实现适合学习调试，但生产环境优先使用库函数（如 pytorch-grad-cam 支持多目标层、混合梯度等高级功能）。
• 若需适配自定义模型，只需确保 target_layers 指向正确的卷积层（通过 print(model) 查看网络结构）。

工具扩展：命令行工具与多框架支持

除手动编码外，还可直接使用开源工具快速生成热力图：

• PyTorch 命令行工具：GitHub 项目 GradCam-Pytorch-Implementation 支持一行命令调用，例如：

  python main.py --class_choice "tabby cat" --img_path "input.jpg" --model_name "resnet"


• TensorFlow/Keras：通过 make_gradcam_heatmap 函数实现（核心逻辑与 PyTorch 一致，需注意 tf.GradientTape 的使用）。

通过以上方案，可快速实现从“算法理解”到“落地应用”的全流程，建议初学者先掌握库函数使用，再逐步深入手动实现细节。

图表解析

Grad-CAM 生成的热力图是理解深度学习模型决策过程的直观窗口，这类图表属于 Matplotlib 中 “Images, contours and fields” 类别下的可视化类型，通过将模型关注区域以视觉化方式呈现，帮助我们「看见」AI 的「注意力」所在。其设计逻辑蕴含着对可读性与专业性的平衡考量，具体可从三个核心维度解析：

热力图设计三原则

• 原图叠加：将热力图作为掩码（mask）与 RGB 原图叠加，避免孤立展示热力图导致的场景信息丢失，让读者能直观关联模型关注区域与实际图像内容。
• 红色渐变编码：采用从黄色到红色的颜色映射（如 Matplotlib 默认热度图 cmap），颜色越深（红色越浓）表示该区域对类别预测的贡献权重越大，符合人类「红色代表突出」的视觉直觉。
• 透明度控制：通过 0.3-0.5 的透明度参数平衡热力图与原图细节，既保证模型关注区域清晰可见，又不掩盖原始图像的纹理特征。

在技术实现上，这一过程通常通过 show_cam_on_image 函数完成：先将生成的灰度热力图（grayscale_cam）转换为彩色掩码，再利用 Matplotlib 的 imshow 函数将掩码叠加到原图上并展示最终结果。这种设计使得「模型注意力」不再是抽象概念——以猫分类任务为例，当热力图显著聚焦于图像中猫的头部区域时，我们能直接理解：模型通过识别耳朵、眼睛、口鼻等头部特征做出了「猫」的判断，而非依赖背景或无关区域。

类似的逻辑也体现在其他场景中，例如交通场景的热力图会高亮交通信号灯、车辆等关键目标，而桌面场景则聚焦于显示器、键盘等核心物体。这些可视化结果印证了热力图设计的有效性：通过颜色、透明度与叠加方式的协同，将复杂的模型决策过程转化为人人可理解的视觉语言。

适用范围与局限性

Grad - CAM 作为可视化解释工具，在深度学习模型调试与可解释性分析中发挥着重要作用，但也存在其特定的应用边界。理解这些场景与局限，能帮助我们更合理地运用该技术解决实际问题。

一、核心适用场景

Grad - CAM 特别适用于基于 CNN 架构的视觉任务解释，常见落地场景包括：

• 图像分类决策解析：直观展示模型判断"这是一只猫"时关注的是耳朵还是尾巴，或定位模型误判的原因（比如把"雪地中的狼"错认成"哈士奇"时，过度关注背景雪地纹理）。
• 模型可解释性报告：向产品经理、监管方等非技术人员沟通时，用热力图替代复杂公式，清晰呈现"模型为何做出该决策"。
• 偏见检测与优化：在人脸识别系统中，可通过热力图发现模型是否异常关注肤色区域，或在医疗影像分析中是否过度依赖无关的设备标记线。

这些应用场景的实现，得益于 Grad - CAM 对各类 CNN 模型的普适性——无论是经典的 VGG、ResNet，还是自定义架构，都无需修改网络结构或重新训练即可直接使用。

核心优势速览

• 零侵入性：无需修改模型结构或重新训练，直接适配任意 CNN 架构
• 灵活性：支持分析网络任意中间层，从浅层细节到深层语义全覆盖
• 直观性：热力图可视化结果便于非技术人员理解模型决策逻辑

二、技术局限性与应对方案

尽管实用价值显著，Grad - CAM 的底层原理使其存在难以避免的局限：

1. 空间定位精度受限
热力图的清晰度直接受模型中间层特征图尺寸影响，通常比输入图像小 32 倍甚至更多。例如输入 224×224 的图像，经 5 次下采样后特征图可能仅 7×7 大小，导致热力图呈现"模糊块状"而非精确边缘。

2. 多目标区分能力不足
当图像中存在多个同类物体（比如两只猫）时，Grad - CAM 只能生成一个合并的热力图，无法分别标注每只猫的关注区域。这种"集体关注"特性在密集目标场景（如羊群计数、细胞检测）中会失效。

3. 梯度计算可靠性问题
反向传播过程中，梯度饱和（如 ReLU 激活函数导致的梯度消失）或噪声可能使通道权重计算失真——有时权重高的特征通道，实际对分类分数贡献并不大。此外，传统 Grad - CAM 仅依赖反向梯度，未考虑前向传播中的特征重要性。

4. 迁移学习场景的适配挑战
在迁移学习任务中（如将 ImageNet 预训练模型迁移到医学影像领域），由于特征分布差异，Grad - CAM 生成的热力图可能出现"关注偏移"，准确性需要额外验证。

典型局限与应对思路

• 定位精度不足：深层特征图生成的热力图分辨率较低，可结合 Guided Grad - CAM 提升细节
• 多目标混淆：同类物体扎堆时无法区分个体，需配合目标检测算法分割区域
• 梯度可靠性问题：梯度饱和或噪声可能导致权重计算偏差，建议交叉验证前向传播特征

总体而言，Grad - CAM 是平衡"解释效果"与"使用门槛"的优秀工具，但需在实际应用中明确其边界——它更适合作为模型调试的辅助手段，而非唯一的解释依据。结合目标检测、注意力机制等技术，可进一步拓展其能力边界。

总结

在深度学习可视化的探索之旅中，我们接触了三类核心技术，它们如同观察模型的三面镜子，各有侧重又相互补充：卷积核可视化像显微镜，让我们看清模型从数据中“记住”的基础特征模板；特征图可视化则像动态影像，展示模型如何逐层拆解、加工输入图像；而Grad-CAM更像决策记录仪，通过热力图直观解释模型做出判断的关键依据。这三种技术共同构成了理解深度学习“黑箱”的基础工具集。

对于希望上手实践的Python学习者，这里有一条清晰的进阶路径：

学习路径三步走

1. 基础打底：先掌握Matplotlib的图像绘制基础，这是可视化的“画笔”；
2. 动手实践：从简单的卷积核与特征图可视化开始，直观感受模型的特征提取过程；
3. 深入应用：最后通过Grad-CAM库实现决策解释，完成从“看过程”到“懂原因”的跨越。

这些可视化技术的价值远不止于模型调试。在医疗影像诊断中，它们能让医生看到AI关注的病灶区域；在自动驾驶领域，它们能解释系统为何将某物体识别为行人——这种“可解释性”正是建立人机信任的核心，尤其在高风险场景中不可或缺。

展望未来，深度学习可视化正朝着更立体、更动态的方向发展：动态可视化技术将捕捉模型推理的实时过程，3D模型可视化则能帮助理解三维数据（如CT扫描）的特征提取逻辑。当技术不断揭开AI的神秘面纱，我们与智能系统的协作也将更加高效、可靠。不妨从今天的学习路径开始，探索深度学习可视化的更多可能。
