在城市化进程不断加速的今天，智慧城市建设已成为推动可持续发展、提升城市治理能力与居民生活质量的重要方向。数字孪生技术作为连接物理城市与虚拟仿真世界之间的桥梁，正在成为智慧城市规划、管理和决策支持的关键工具。借助高精度、可动态更新的三维城市模型，数字孪生能够实现对城市运行状态的实时映射与预测分析，为交通管理、能源调度、应急响应等应用场景提供数据驱动的解决方案。
易知微近日发布的《2025数字孪生与智能算法白皮书》从智慧城市需求出发，探讨如何利用 CityEngine 实现高效、可扩展的数字孪生城市模型构建，为未来城市管理与智能决策提供坚实的技术支撑。
2025数字孪生与智能算法白皮书

一、CityEngine

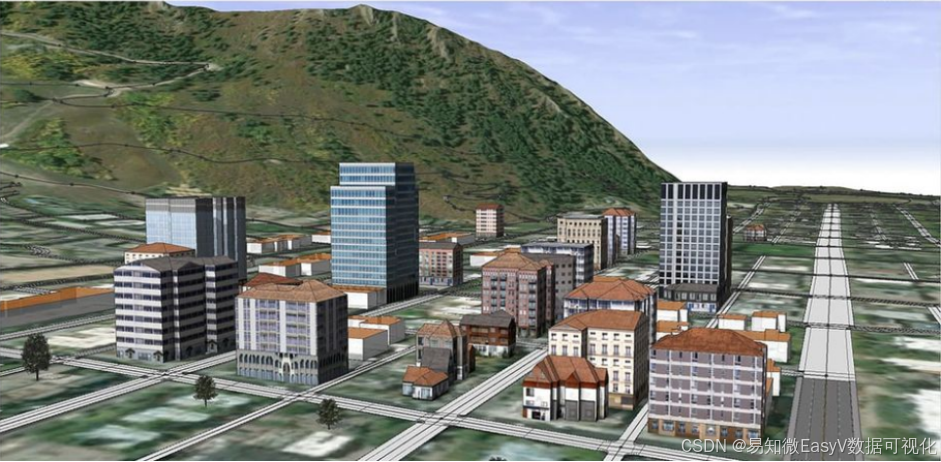

CityEngine 是由瑞士的 Procedural 公司开发的一款用于创建大规模城市环境的三维建模软件，现已被 Esri 收购并集成到其地理信息系统（GIS）产品线中。CityEngine 以其先进的程序化建模技术而闻名，允许用户通过编写规则和参数来快速生成详细的三维城市模型。这种基于规则的建模方法极大地提高了城市规划、建筑设计、景观设计以及影视游戏等领域的生产效率。
CityEngine凭借规则驱动建模（CGA脚本）与多源数据融合能力，成为破解数字孪生城市建设难题的关键技术。
效率提升：1条规则可生成数万栋风格统一的建筑。
动态响应：模型形态随属性表、传感器数据实时调整。
语义关联：模型构件与GIS属性、业务数据库深度绑定。

二、程序化构建场景流程

①参数化建模的核心优势

CityEngine通过CGA（Computer Generated Architecture）规则实现参数化建模，其核心优势在于高效性、灵活性和可扩展性。这些特性使其成为数字孪生城市设计和大规模场景生成的理想工具。

②高效生成大规模模型

CGA脚本允许用户通过定义规则（如建筑高度、密度、风格等），快速生成符合城市规划规范的三维模型。例如：
// 定义建筑高度与楼层分布规则
Lot --> extrude(height) split(z){ ~3: Floor* }
Floor --> split(y){ 0.2: Balcony | { ~2: Window }* }
上述规则可以自动生成多层建筑模型，并支持根据输入参数动态调整楼层数量、窗体样式等细节。
效率提升：相比传统手工建模，CityEngine可在数小时内完成10平方公里的城市建模任务，效率大幅度提升。
一致性保障：规则驱动确保模型风格统一，避免人工建模中可能出现的不一致问题。

③地理配准与数据融合

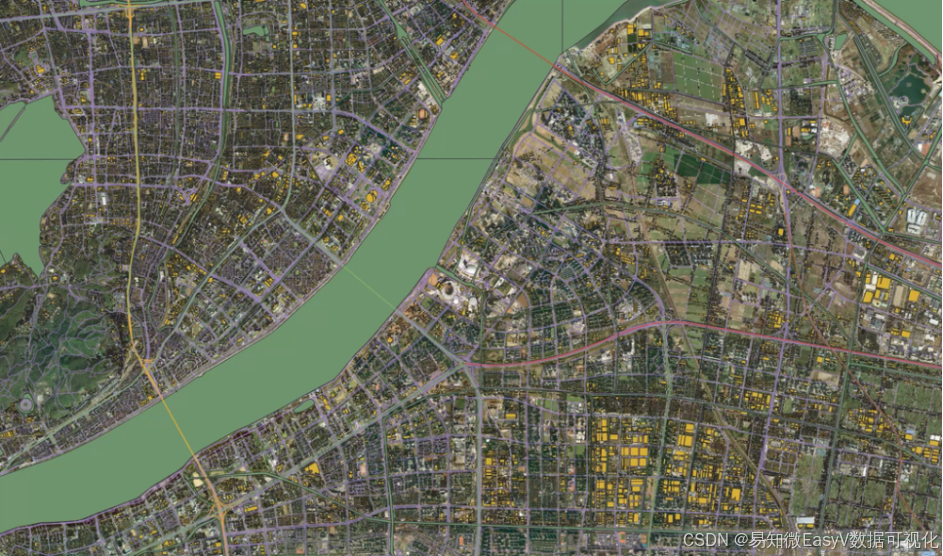

在数字孪生场景中，地理配准是连接虚拟模型与物理世界的核心桥梁。CityEngine通过多源数据空间对齐功能，解决了CAD设计图、GIS矢量数据与遥感影像的坐标系偏差问题。例如，工业园区的CAD设计图通常采用局部坐标系，而传感器数据（如储罐GPS坐标）基于WGS84地理坐标系，直接导入会导致模型错位。
CityEngine通过场景坐标系与视图坐标系实现多源地理数据的精准空间对齐，为数字孪生场景提供统一的空间参考框架。其核心功能包括：
·坐标系定义 ：仅支持投影坐标系（如UTM、MGRS），不支持地理坐标系（如WGS84经纬度）。
·动态坐标显示 ：通过信息面板和状态栏实时展示指针坐标、格网参数及内存状态。
·多视图坐标系切换 ：支持CityEngine CS（米/英尺）、UTM、MGRS、十进制度经纬度等7种视图坐标系的动态切换。

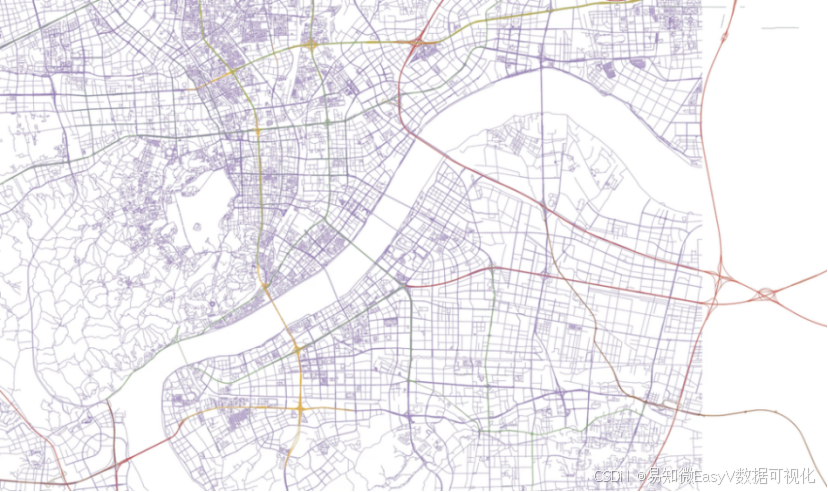

A. GIS数据到CityEngine的地理配准
·坐标系设置 ：导入SHP/GeoJSON等GIS数据时，CityEngine自动读取数据的坐标系（如WGS84、UTM），或通过Scene Coordinate System手动指定。
·属性绑定 ：GIS数据的属性字段（如建筑高度、用地类型）可与CityEngine的CGA规则文件关联。例如，通过attr height = getAttribute(“HEIGHT”)直接调用GIS属性生成模型。
B. CityEngine到Blender的坐标传递
·FBX导出 ：CityEngine导出模型时保留地理坐标信息（如经纬度），并通过FBX格式传递至Blender。
·坐标校正 ：在Blender中需检查模型原点（Origin）与坐标偏移，避免因单位差异（如米与千米）导致位置错乱。
C. CityEngine到UE的地理配准
·CesiumLab辅助 ：通过CesiumLab工具为FBX模型添加空间参考信息（如EPSG代码），转换为3D Tiles格式。
·UE坐标对齐 ：在UE中使用Cesium for Unreal插件 加载模型时，自动匹配地球坐标系（如WGS84），确保与GIS数据的地理一致性。
CityEngine通过GIS属性驱动建模+坐标系严格传递 ，确保从GIS到UE/Blender的全链路地理配准，适用于智慧城市、数字孪生等需高精度空间定位的场景。

④参数化建模的优势

A. 参数化规则驱动建模（核心优势）
基于GIS数据的批量生成 ：CityEngine通过CGA规则文件直接绑定GIS属性（如建筑高度、用地类型），实现城市级模型的自动化生成。其建模效率比传统DCC软件高数十倍。
动态更新能力：修改GIS属性或规则文件后，CityEngine可一键重新生成模型，支持城市规划方案的快速迭代。而Blender/Maya等软件需手动调整模型，效率较低。
B. 地理空间数据集成（独特优势）
坐标系与GIS数据兼容 ：CityEngine原生支持Shapefile、GeoJSON等GIS格式，且自动识别坐标系（如WGS84），确保模型地理配准精度。
大范围场景优化：针对平方公里级建模，CityEngine支持分幅处理与LOD分级，而Blender/Maya在处理大数据量时易出现卡顿或崩溃。

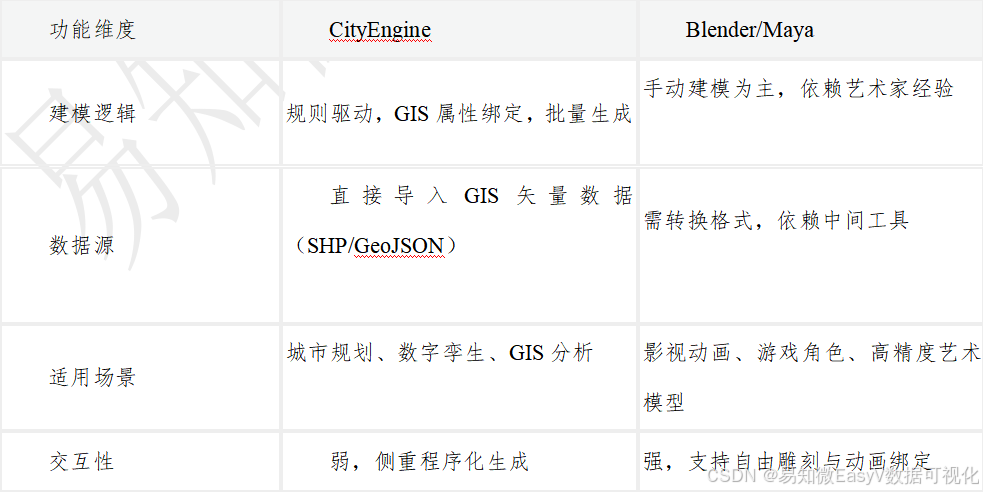

CityEngine通过参数化规则+GIS数据驱动 ，在城市级建模效率与动态更新能力上显著优于传统DCC软件；而Blender/Maya在艺术创作与自由度上更具优势。两者可通过格式互通（如FBX/OBJ）形成互补生态

⑤孪生场景构建

A. 模型生成与细节增强
环境要素添加程序化生成街道设施（路灯、树木）、交通系统（车辆、行人）及景观元素（公园、水域）。

批量生成对选中地块应用CGA 规则，根据建筑轮廓一键生成数百栋建筑，支持实时预览规则效果。

纹理与材质使用Texture Atlases 技术自动映射贴图，通过 setupProjection 和 projectUV 控制UV展开，结合法线贴图、PBR 材质提升细节。

B. 平台集成与可视化
平台集成方向：UE/Blender的互补协作
Unreal Engine（UE）联动CityEngine生成的大规模城市模型可通过Twinmotion （UE生态工具）实现实时可视化。CityEngine模型可导入Twinmotion进行高精度渲染，并支持导出至UE用于元宇宙或游戏场景开发。例如，通过FBX格式 传递模型数据，保留建筑属性信息。
GIS到UE的桥梁 ：CityEngine的地理坐标系统（如ArcGIS空间参考）可与UE的坐标系对齐，确保大场景的空间一致性。
Blender协同路径CityEngine支持导出OBJ/FBX格式 ，可无缝接入Blender进行精细化建模或动画制作。其模型可通过通用格式与Blender兼容，实现“GIS规则化建模+艺术化加工”的分工。

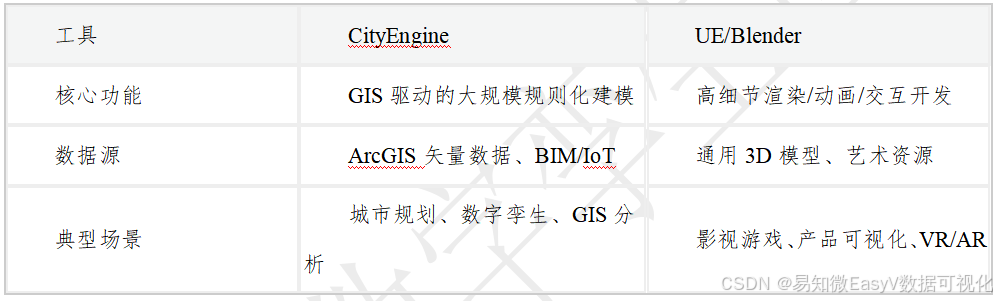

结论：CityEngine通过规则化批量建模 填补了GIS数据到三维场景的转化空白，而UE/Blender侧重于视觉表现与交互开发 。两者通过格式互通（FBX/OBJ）形成“大场景生成+精细化渲染”的协同生态
C. 成果验证

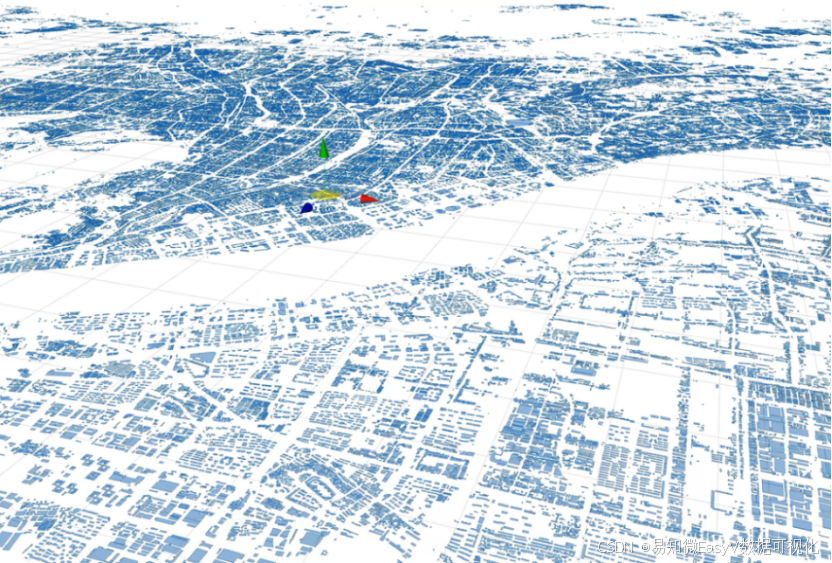

a) GIS矢量数据驱动建模（CityEngine+CGA规则）
数据输入与规则绑定：通过ArcGIS等平台获取建筑轮廓、道路网络等矢量数据（SHP/GeoJSON），利用CityEngine的CGA规则文件（如*.cga）定义生成逻辑。通过读取矢量属性（如建筑高度、风格编码）自动匹配规则文件的可行性。
批量生成：CityEngine通过拖拽规则文件至GIS数据层，可实现城市级模型自动化生成。该方法将建模效率提升数十倍，支持平方公里级场景快速构建。
b) Blender艺术化加工与轻量化
模型优化：将CityEngine导出的FBX/OBJ模型导入Blender，进行纹理贴图、细节雕刻等艺术加工。Blender支持网格轻量化处理（如减少面数、优化拓扑结构）。
动画与特效：结合Blender的骨骼绑定、粒子系统等工具，为静态模型添加动态效果（如车流动画、植被摆动），增强场景表现力。
c) UE场景集成与交互开发
高精度渲染：通过Twinmotion或FBX格式将模型导入Unreal Engine，利用PBR材质系统和Lumen全局光照实现实时渲染。
交互逻辑搭建：在UE中添加碰撞检测、UI界面、数据接口（如对接IoT传感器），实现规划方案对比、日照模拟等交互功能。三维模型瓦片与UE坐标的对齐技术，确保大场景的空间一致性。
该流程通过GIS数据驱动+程序化建模+艺术增强+实时交互 的四阶协同，实现了从地理信息到沉浸式数字孪生场景的全链路构建，适用于智慧城市、元宇宙等高精度可视化需求场景。
