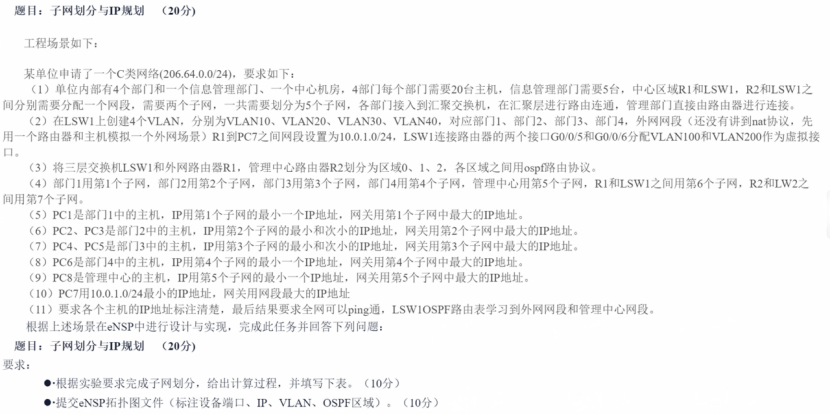

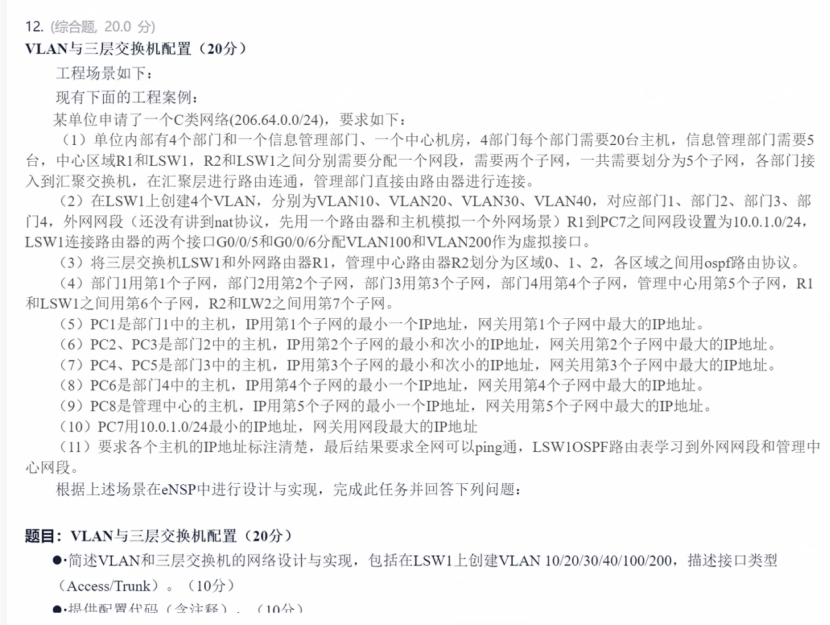

第一：

第二：

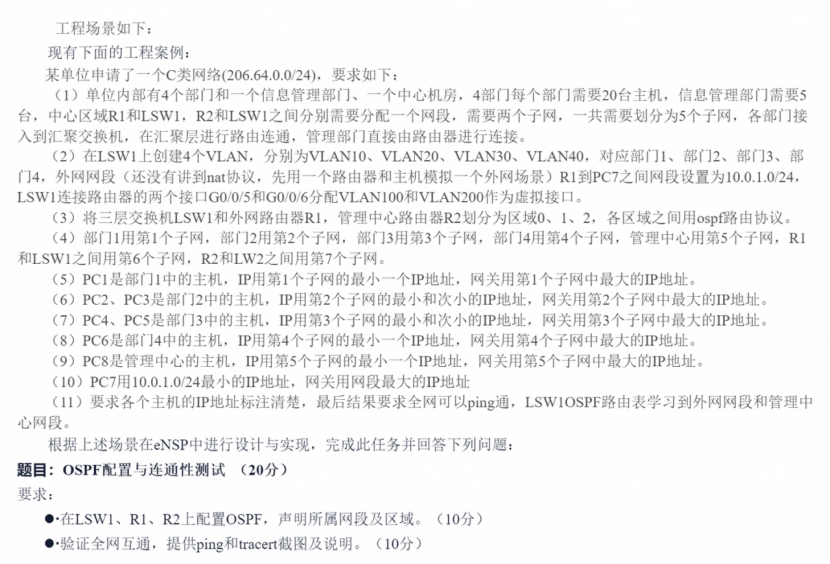

第三：

第一部分作答：

分析：

因为C 类网络默认掩码255.255.255.0（/24），主机位 8 位。

部门 1 - 部门 4：每个部门需 20 台主机，公式2^n - 2 ≥ 主机数（n为可用主机位，减 2 是排除网络地址、广播地址 ）。
计算：2^5 - 2 = 30 ≥ 20，故需 5 位主机位，子网掩码为/27（32 - 5 = 27，即255.255.255.224 ）。

管理中心：需 5 台主机，2^3 - 2 = 6 ≥ 5，需 3 位主机位，子网掩码/29（32 - 3 = 29，即255.255.255.248 ）。

R1 - LSW1、R2 - LSW1 互联子网：仅需 2 个 IP（互联双方），2^2 - 2 = 2 ≥ 2，需 2 位主机位，子网掩码/30（32 - 2 = 30，即255.255.255.252）。

子网划分计算：

从206.64.0.0/24开始，按需求依次划分：

1. 部门 1（第 1 个子网）

子网掩码：/27（255.255.255.224 ）

块大小（子网间隔）：256 - 224 = 32（掩码/27对应块大小为 32 ）

网络地址：206.64.0.0

可用 IP 范围：206.64.0.1 - 206.64.0.30（排除206.64.0.0（网络地址）、206.64.0.31（广播地址） ）

网关地址：最大 IP，即206.64.0.30

2. 部门 2（第 2 个子网）

子网掩码：/27

块大小：32

网络地址：206.64.0.32（前一个子网结束于206.64.0.31，下一个子网起始 +32 ）

可用 IP 范围：206.64.0.33 - 206.64.0.62（排除206.64.0.32、206.64.0.63 ）

网关地址：206.64.0.62

3. 部门 3（第 3 个子网）

子网掩码：/27

块大小：32

网络地址：206.64.0.64

可用 IP 范围：206.64.0.65 - 206.64.0.94（排除206.64.0.64、206.64.0.95 ）

网关地址：206.64.0.94

4. 部门 4（第 4 个子网）

子网掩码：/27

块大小：32

网络地址：206.64.0.96

可用 IP 范围：206.64.0.97 - 206.64.0.126（排除206.64.0.96、206.64.0.127 ）

网关地址：206.64.0.126

5. 管理中心（第 5 个子网）

子网掩码：/29（255.255.255.248 ）

块大小：256 - 248 = 8

网络地址：206.64.0.128（前 4 个部门子网用了0.0 - 0.127，下一个可用起始为0.128 ）

可用 IP 范围：206.64.0.129 - 206.64.0.134（排除206.64.0.128（网络地址）、206.64.0.135（广播地址） ，共 6 个可用 IP，满足 5 台需求 ）

网关地址：206.64.0.134

6. R1 - LSW1 互联（第 6 个子网）

子网掩码：/30（255.255.255.252 ）

块大小：256 - 252 = 4

网络地址：206.64.0.136（管理中心子网结束于0.135，下一个起始 +8 后，取0.136 ）

可用 IP 范围：206.64.0.137 - 206.64.0.138（排除206.64.0.136（网络地址）、206.64.0.139（广播地址） ，仅 2 个可用 IP，满足互联需求 ）

网关地址：无（互联子网双方直接配置 IP，无需传统网关概念，实际配置时双方 IP 设为206.64.0.137和206.64.0.138 ）

7. R2 - LSW1 互联（第 7 个子网）

子网掩码：/30

块大小：4

网络地址：206.64.0.140（前一个互联子网结束于0.139，下一个起始 +4 ）

可用 IP 范围：206.64.0.141 - 206.64.0.142（排除206.64.0.140、206.64.0.143 ）

网关地址：无（同 R1 - LSW1 互联，双方 IP 设为206.64.0.141和206.64.0.142 ）

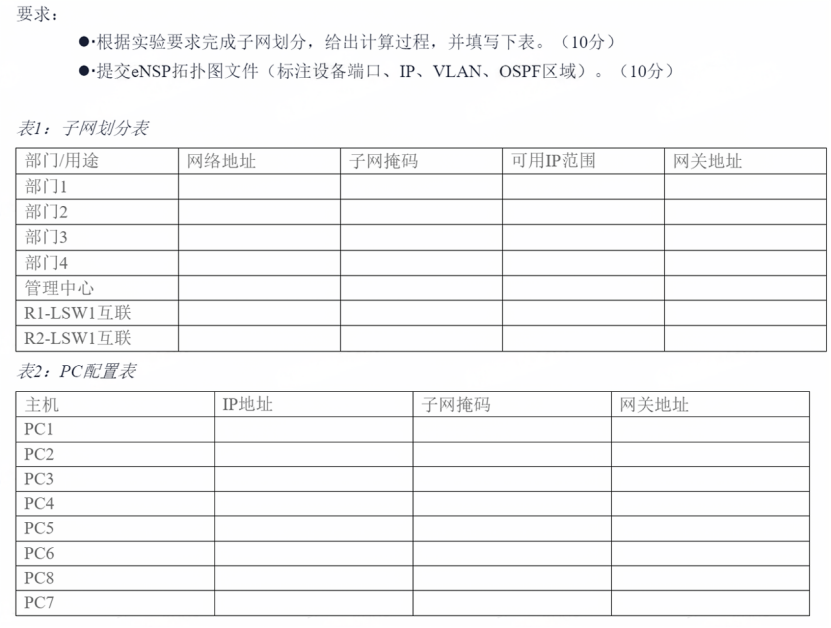

表格填写：

部门 / 用途

网络地址

子网掩码

可用 IP 范围

网关地址

部门 1

206.64.0.0

255.255.255.224

206.64.0.1 - 206.64.0.30

206.64.0.30

部门 2

206.64.0.32

255.255.255.224

206.64.0.33 - 206.64.0.62

206.64.0.62

部门 3

206.64.0.64

255.255.255.224

206.64.0.65 - 206.64.0.94

206.64.0.94

部门 4

206.64.0.96

255.255.255.224

206.64.0.97 - 206.64.0.126

206.64.0.126

管理中心

206.64.0.128

255.255.255.248

206.64.0.129 - 206.64.0.134

206.64.0.134

R1 - LSW1 互联

206.64.0.136

255.255.255.252

206.64.0.137 - 206.64.0.138

-（互联无需网关）

R2 - LSW1 互联

206.64.0.140

255.255.255.252

206.64.0.141 - 206.64.0.142

-（互联无需网关）

主机

IP 地址

子网掩码

网关地址

PC1

206.64.0.1

255.255.255.224

206.64.0.30

PC2

206.64.0.33

255.255.255.224

206.64.0.62

PC3

206.64.0.34

255.255.255.224

206.64.0.62

PC4

206.64.0.65

255.255.255.224

206.64.0.94

PC5

206.64.0.66

255.255.255.224

206.64.0.94

PC6

206.64.0.97

255.255.255.224

206.64.0.126

PC8

206.64.0.129

255.255.255.248

206.64.0.134

PC7

10.0.1.1

255.255.255.0

10.0.1.254

第二部分作答：

1. VLAN 规划

在三层交换机 LSW1 上创建以下 VLAN，覆盖业务和互联需求：

VLAN10-VLAN40：分别对应部门 1-4，承载部门内主机的通信流量。

VLAN100：用于连接外网路由器 R1，实现 LSW1 与 R1 的网段互联。

VLAN200：用于连接管理中心路由器 R2，实现 LSW1 与 R2 的网段互联。

2. 接口类型与功能设计

接口类型

应用场景

配置逻辑

Access

连接部门主机（如 PC1-PC6）

单个接口仅允许所属 VLAN 的流量通过，确保部门内广播域隔离。

Access

连接路由器（R1 的 G0/0/5、R2 的 G0/0/6）

每个物理接口对应单一VLAN（VLAN100/VLAN200），简化互联配置。

SVI（Vlanif）

VLAN 的三层虚拟接口

为每个 VLAN 配置 IP 地址，实现 VLAN 间路由（三层交换核心功能），同时作为子网网关。

  1. 配置代码

# 进入系统视图

system-view

# 配置连接LSW1的接口（G0/0/0，对应VLAN100）

interface GigabitEthernet0/0/0

 ip address 206.64.0.136 255.255.255.252  # 表格中R1-LSW1网络地址206.64.0.136/30

 quit

# 配置外网模拟接口（连接PC7，G0/0/1）

interface GigabitEthernet0/0/1

 ip address 10.0.1.254 255.255.255.0  # PC7网关（表格中PC7网关10.0.1.254）

 quit

# 启用OSPF路由协议（区域0，宣告R1相关网段）

ospf 1 router-id 2.2.2.2  # R1的Router-ID（自定义）

 area 0

  network 206.64.0.136 0.0.0.3  # R1-LSW1互联网段（206.64.0.136/30）

  network 10.0.1.0 0.0.0.255    # 外网PC7网段

 Quit

R2配置：

# 进入系统视图

system-view

# 配置连接LSW1的接口（G0/0/0，对应VLAN200）

interface GigabitEthernet0/0/0

 ip address 206.64.0.140 255.255.255.252  # 表格中R2-LSW1网络地址206.64.0.140/30

 quit

# 配置连接管理中心的接口（G0/0/1，假设管理中心单独网段）

interface GigabitEthernet0/0/1

 ip address 206.64.0.135 255.255.255.248  # 管理中心网络地址206.64.0.128/29（可用IP206.64.0.129-134）

 quit

# 启用OSPF路由协议（区域0，宣告R2相关网段）

ospf 1 router-id 3.3.3.3  # R2的Router-ID（自定义）

 area 0

  network 206.64.0.140 0.0.0.3  # R2-LSW1互联网段（206.64.0.140/30）

  network 206.64.0.128 0.0.0.7  # 管理中心网段（206.64.0.128/29）

 Quit

LSW1配置：

# 进入系统视图

system-view

# 创建VLAN（对应部门和管理中心）

vlan batch 10 20 30 40 100 200

quit

# 配置接入层接口（假设部门1-4分别连接到LSW1的G0/0/1-G0/0/4）

# 部门1（VLAN10）：Access模式

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

 quit

# 部门2（VLAN20）：Access模式

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 20

 quit

# 部门3（VLAN30）：Access模式

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 30

 quit

# 部门4（VLAN40）：Access模式

interface GigabitEthernet0/0/4

 port link-type access

 port default vlan 40

 quit

# 管理中心（假设连接到G0/0/5，VLAN100）：Access模式（或Trunk，根据实际连接）

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 100  # 若管理中心单独VLAN，需调整

 quit

# 配置LSW1的上联接口（连接R1和R2，Trunk模式允许所有VLAN通过）

interface GigabitEthernet0/0/6  # 假设连接R1

 port link-type trunk

 port trunk allow-pass vlan 10 20 30 40 100 200  # 允许所有业务VLAN和互联VLAN

 quit

interface GigabitEthernet0/0/7  # 假设连接R2

 port link-type trunk

 port trunk allow-pass vlan 10 20 30 40 100 200

 quit

# 配置VLAN接口作为网关（三层交换机的SVI接口）

interface Vlanif10

 ip address 206.64.0.30 255.255.255.224  # 部门1网关（表格中部门1网关为206.64.0.30）

 quit

interface Vlanif20

 ip address 206.64.0.62 255.255.255.224  # 部门2网关（表格中部门2网关为206.64.0.62）

 quit

interface Vlanif30

 ip address 206.64.0.94 255.255.255.224  # 部门3网关（表格中部门3网关为206.64.0.94）

 quit

interface Vlanif40

 ip address 206.64.0.126 255.255.255.224  # 部门4网关（表格中部门4网关为206.64.0.126）

 quit

interface Vlanif100

 ip address 206.64.0.137 255.255.255.252  # R1-LSW1互联网关（表格中R1-LSW1可用IP范围206.64.0.137-138）

 quit

interface Vlanif200

 ip address 206.64.0.141 255.255.255.252  # R2-LSW1互联网关（表格中R2-LSW1可用IP范围206.64.0.141-142）

 quit

# 启用OSPF路由协议（区域0，覆盖所有业务网段和互联网段）

ospf 1 router-id 1.1.1.1  # LSW1的Router-ID（自定义）

 area 0

  network 206.64.0.0 0.0.0.255  # 覆盖所有206.64.0.0/24网段（部门、管理中心、互联）

  network 10.0.1.0 0.0.0.255    # 外网PC7所在网段（需与R1宣告）

 quit

第三部分：

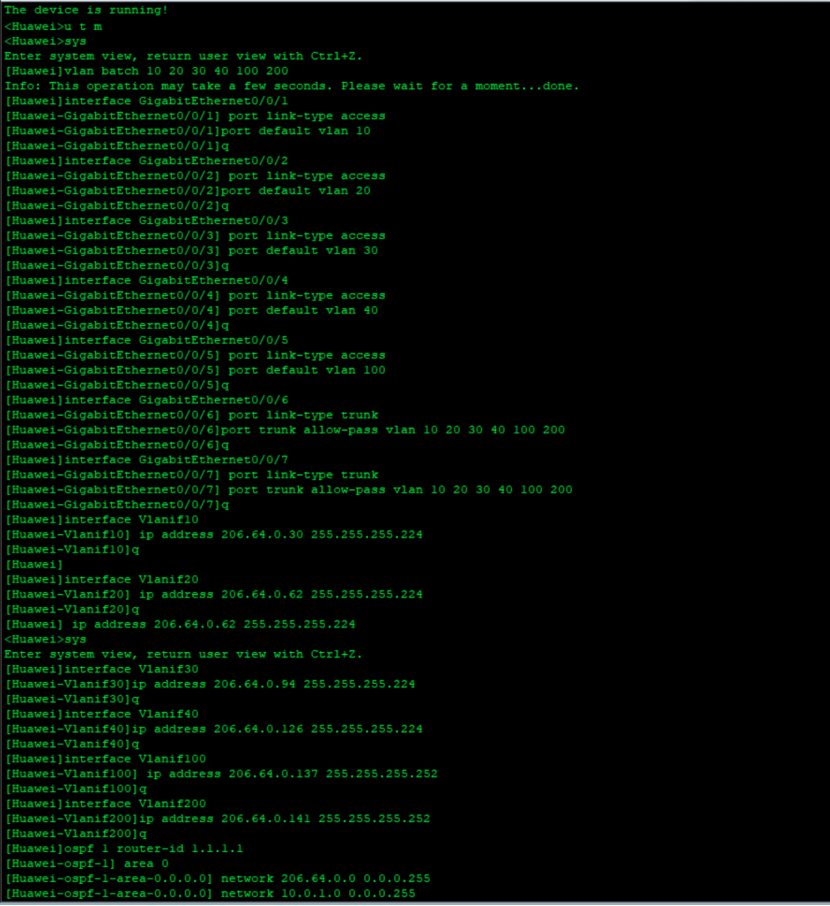

LSW1:

# 进入系统视图

system-view

# 创建VLAN（对应部门和管理中心）

vlan batch 10 20 30 40 100 200

quit

# 配置接入层接口（假设部门1-4分别连接到LSW1的G0/0/1-G0/0/4）

# 部门1（VLAN10）：Access模式

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

 quit

# 部门2（VLAN20）：Access模式

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 20

 quit

# 部门3（VLAN30）：Access模式

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 30

 quit

# 部门4（VLAN40）：Access模式

interface GigabitEthernet0/0/4

 port link-type access

 port default vlan 40

 quit

# 管理中心（假设连接到G0/0/5，VLAN100）：Access模式（或Trunk，根据实际连接）

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 100  # 若管理中心单独VLAN，需调整

 quit

# 配置LSW1的上联接口（连接R1和R2，Trunk模式允许所有VLAN通过）

interface GigabitEthernet0/0/6  # 假设连接R1

 port link-type trunk

 port trunk allow-pass vlan 10 20 30 40 100 200  # 允许所有业务VLAN和互联VLAN

 quit

interface GigabitEthernet0/0/7  # 假设连接R2

 port link-type trunk

 port trunk allow-pass vlan 10 20 30 40 100 200

 quit

# 配置VLAN接口作为网关（三层交换机的SVI接口）

interface Vlanif10

 ip address 206.64.0.30 255.255.255.224  # 部门1网关（表格中部门1网关为206.64.0.30）

 quit

interface Vlanif20

 ip address 206.64.0.62 255.255.255.224  # 部门2网关（表格中部门2网关为206.64.0.62）

 quit

interface Vlanif30

 ip address 206.64.0.94 255.255.255.224  # 部门3网关（表格中部门3网关为206.64.0.94）

 quit

interface Vlanif40

 ip address 206.64.0.126 255.255.255.224  # 部门4网关（表格中部门4网关为206.64.0.126）

 quit

interface Vlanif100

 ip address 206.64.0.137 255.255.255.252  # R1-LSW1互联网关（表格中R1-LSW1可用IP范围206.64.0.137-138）

 quit

interface Vlanif200

 ip address 206.64.0.141 255.255.255.252  # R2-LSW1互联网关（表格中R2-LSW1可用IP范围206.64.0.141-142）

 quit

# 启用OSPF路由协议（区域0，覆盖所有业务网段和互联网段）

ospf 1 router-id 1.1.1.1  # LSW1的Router-ID（自定义）

 area 0

  network 206.64.0.0 0.0.0.255  # 覆盖所有206.64.0.0/24网段（部门、管理中心、互联）

  network 10.0.1.0 0.0.0.255    # 外网PC7所在网段（需与R1宣告）

 Quit

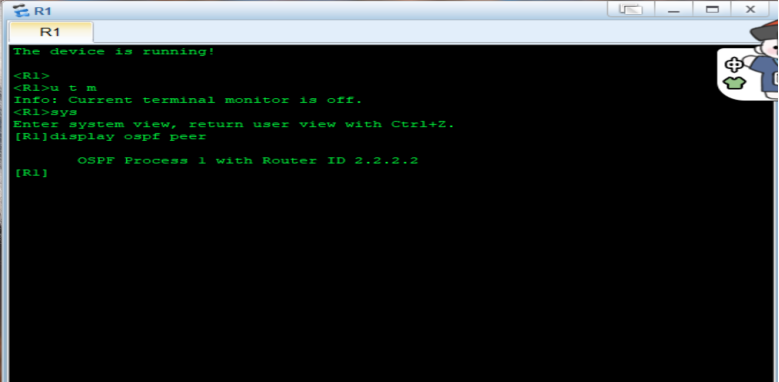

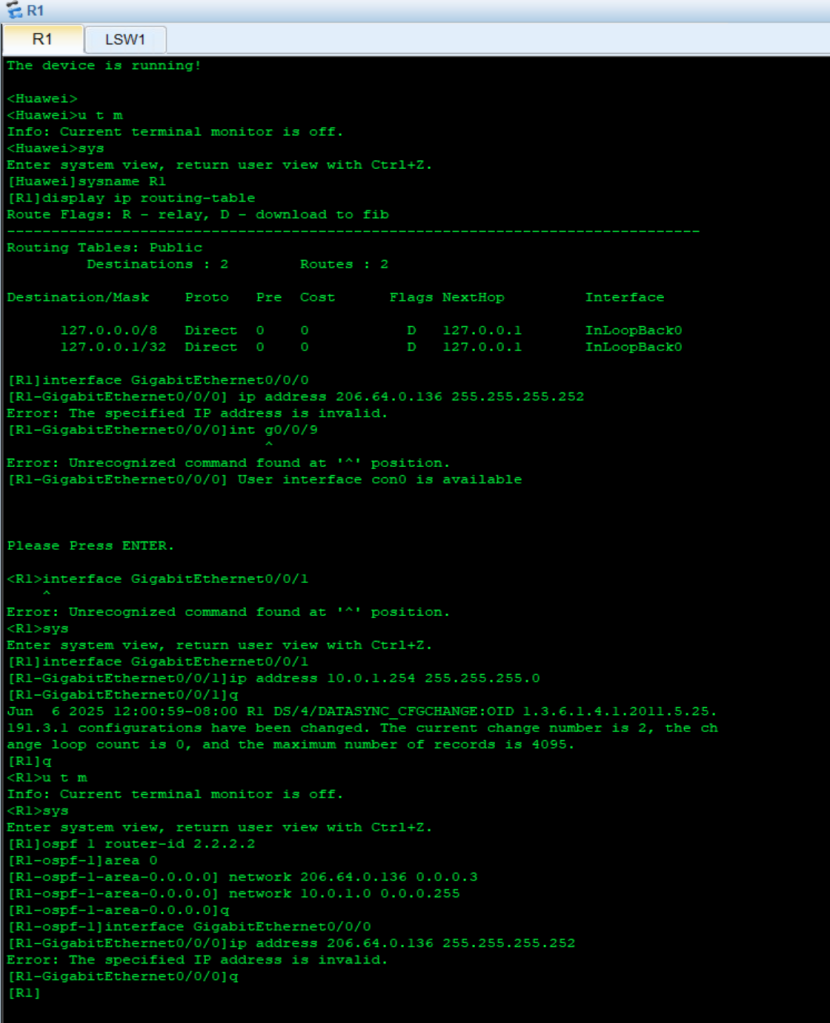

R1：

# 进入系统视图

system-view

# 配置连接LSW1的接口（G0/0/0，对应VLAN100）

interface GigabitEthernet0/0/0

 ip address 206.64.0.136 255.255.255.252  # 表格中R1-LSW1网络地址206.64.0.136/30

 quit

# 配置外网模拟接口（连接PC7，G0/0/1）

interface GigabitEthernet0/0/1

 ip address 10.0.1.254 255.255.255.0  # PC7网关（表格中PC7网关10.0.1.254）

 quit

# 启用OSPF路由协议（区域0，宣告R1相关网段）

ospf 1 router-id 2.2.2.2  # R1的Router-ID（自定义）

 area 0

  network 206.64.0.136 0.0.0.3  # R1-LSW1互联网段（206.64.0.136/30）

  network 10.0.1.0 0.0.0.255    # 外网PC7网段

 Quit

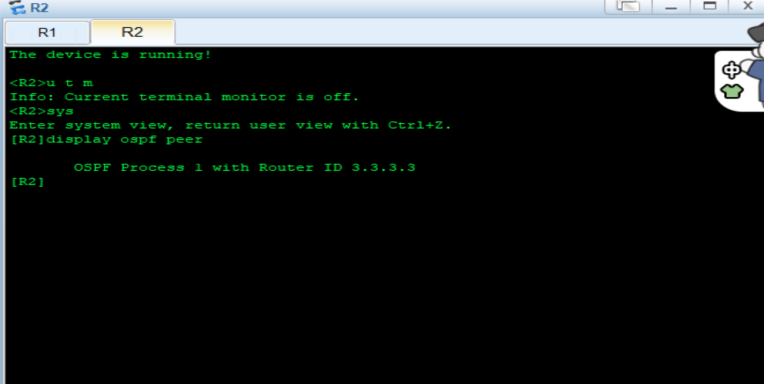

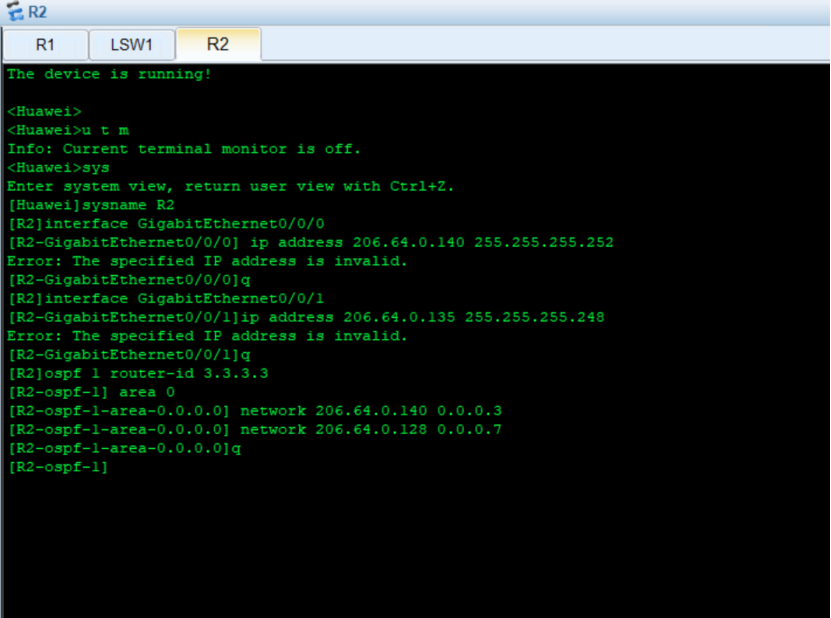

R2：

# 进入系统视图

system-view

# 配置连接LSW1的接口（G0/0/0，对应VLAN200）

interface GigabitEthernet0/0/0

 ip address 206.64.0.140 255.255.255.252  # 表格中R2-LSW1网络地址206.64.0.140/30

 quit

# 配置连接管理中心的接口（G0/0/1，假设管理中心单独网段）

interface GigabitEthernet0/0/1

 ip address 206.64.0.135 255.255.255.248  # 管理中心网络地址206.64.0.128/29（可用IP206.64.0.129-134）

 quit

# 启用OSPF路由协议（区域0，宣告R2相关网段）

ospf 1 router-id 3.3.3.3  # R2的Router-ID（自定义）

 area 0

  network 206.64.0.140 0.0.0.3  # R2-LSW1互联网段（206.64.0.140/30）

  network 206.64.0.128 0.0.0.7  # 管理中心网段（206.64.0.128/29）

 Quit

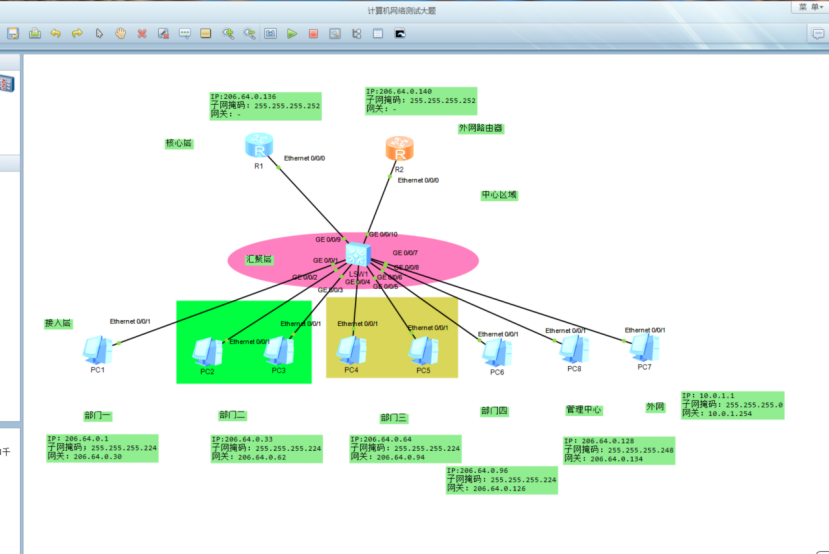

测试截图：

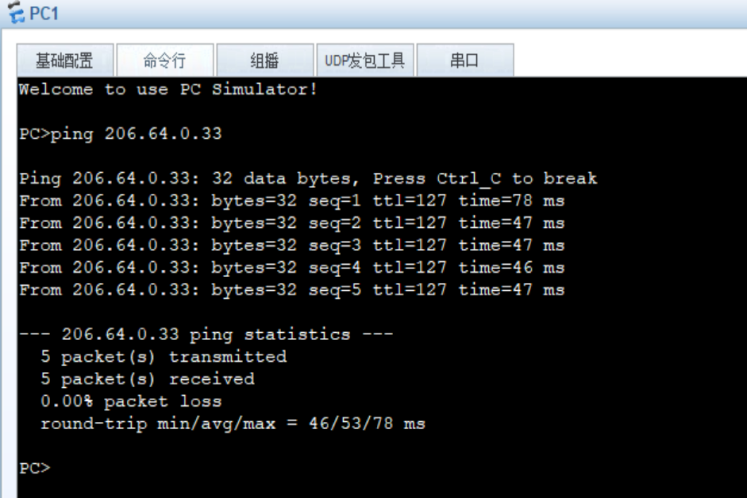

部门内互通：PC1 ping PC2：

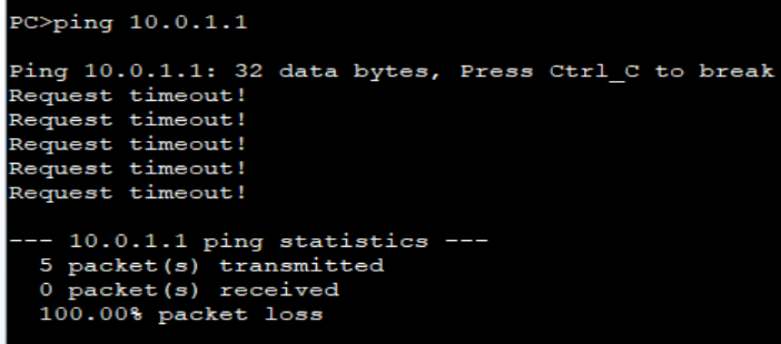

外网互通：

发现ping不通，自己设计的拓扑图配置有些问题，ε=(´ο｀*)))唉。

有会修改的，请下载该拓扑图修改(*￣︶￣)。
