前言：多奥DAIC-MJ-QMB系列NFC嵌入式模块是门禁一卡通系统的核心组件，支持125KHz和13.56MHz双频识别，兼容M1、CPU卡及二代身份证。模块提供韦根、UART、RS485等五种接口，尺寸仅47×26×5mm，工作温度-20℃~70℃。该产品解决了传统门禁安全性低、成本高的问题，适用于企业、校园、园区等场景，实现刷卡门禁、考勤、消费等功能一体化。其加密通信、抗干扰设计及快速响应（<0.2秒）等特点，显著提升了系统安全性和用户体验。

多奥门禁一卡通系统及NFC嵌入式模块DAIC-MJ-QMB系列产品介绍

基于站内引用信息和行业标准，我将逐步为您解析多奥门禁一卡通系统及其NFC嵌入式模块DAIC-MJ-QMB系列的产品信息、参数特征和解决的问题。DAIC-MJ-QMB是多奥门禁系统中的核心组件之一，专注于NFC（近场通信）技术集成，常用于企业、园区、学校等场所的门禁、考勤和一卡通应用。

1. 产品信息

DAIC-MJ-QMB系列是多奥门禁一卡通系统的NFC嵌入式模块，设计用于无缝集成到门禁控制器、读卡器或其他终端设备中。它支持非接触式身份验证（如IC卡或手机NFC），实现“一卡多用”功能（门禁、考勤、消费等）。该模块通常作为子系统嵌入到多奥的整体解决方案中，例如人脸识别门禁一体机中的核心处理器配合使用，以增强系统灵活性和兼容性。主要应用场景包括：

• 企业办公大楼：员工刷卡进出，结合考勤管理。

• 智慧园区：访客临时卡管理，提升访问安全。

• 学校宿舍：学生一卡通，集成门禁和小额支付。
  该产品解决的问题是提供低成本、高可靠性的无线身份验证方案，减少传统钥匙或密码的漏洞。

核心参数解读与选型指南

特性维度	具体参数/选项	解读与选型建议
电气特性​	工作电压：DC 5V / 12V (可选) 工作电流：< 40mA	根据宿主设备的电源情况选择。5V版本更通用，适合由USB或设备主板直接供电；12V版本更适合直接从安防系统中常见的12V集中电源取电。
识别能力​	频率：支持125KHz (ID卡) 和 13.56MHz (IC/CPU卡) 协议：支持ISO14443 A/B， 兼容M1、CPU卡、身份证等 读卡距离：IC卡 5-8cm， 身份证 2-3cm	这是模块的核心。13.56MHz是主流，安全性高（支持CPU卡）。若需兼容老旧ID卡门禁，则需选择双频版本。身份证读卡属于特定功能，需定制。
关键优势​	五种输出接口：韦根(Wiegand)、UART(TTL)、RS232、RS485、USB(仿键盘)	这是最大的亮点和选型关键！​ 必须根据所要嵌入的主控制器的接口来定： • 韦根：门禁/梯控行业最通用，直接对接控制器。 • UART/RS232/RS485：适合单片机、PLC、工控机等，可自定义通信协议。 • USB仿键盘：无需驱动，插入电脑USB口即被识别为键盘，刷卡数据模拟按键输出，适合快速集成到PC软件。
物理特性​	尺寸：47 * 26 * 5mm (超紧凑) 工作温度：-20℃ ~ +70℃	超小体积便于嵌入各类产品。宽温设计满足绝大多数室内外及工业环境需求。
定制与安全​	支持扇区读写、CPU卡3DES加密读写定制、ID号读取模式	对于高安全场景（如金融、政务），必须选择支持CPU卡加密读写的版本。ID模式仅读取卡号，适用于简单巡更、签到等场景。

2. 参数特征

门禁设备技术标准（如处理器、接口和通信协议），以及NFC模块的行业规范，DAIC-MJ-QMB系列的主要参数特征如下（具体数值为典型值，实际可能因型号微调）：

参数	规格
读卡距离	EM4100 ID卡约5cm；Mifare IC卡5-8cm；二代证2-3cm（可选）
加密与定制	支持扇区读写、CPU卡3DES加密读写定制，ID模式可选
指示功能	蜂鸣器（可选）+ 红蓝双色LED灯，支持声光提示定制
抗干扰设计	优化金属环境干扰，可加装吸波材料；需避免嵌入金属内部，建议远离金属或开孔覆盖亚克力/钢化玻璃

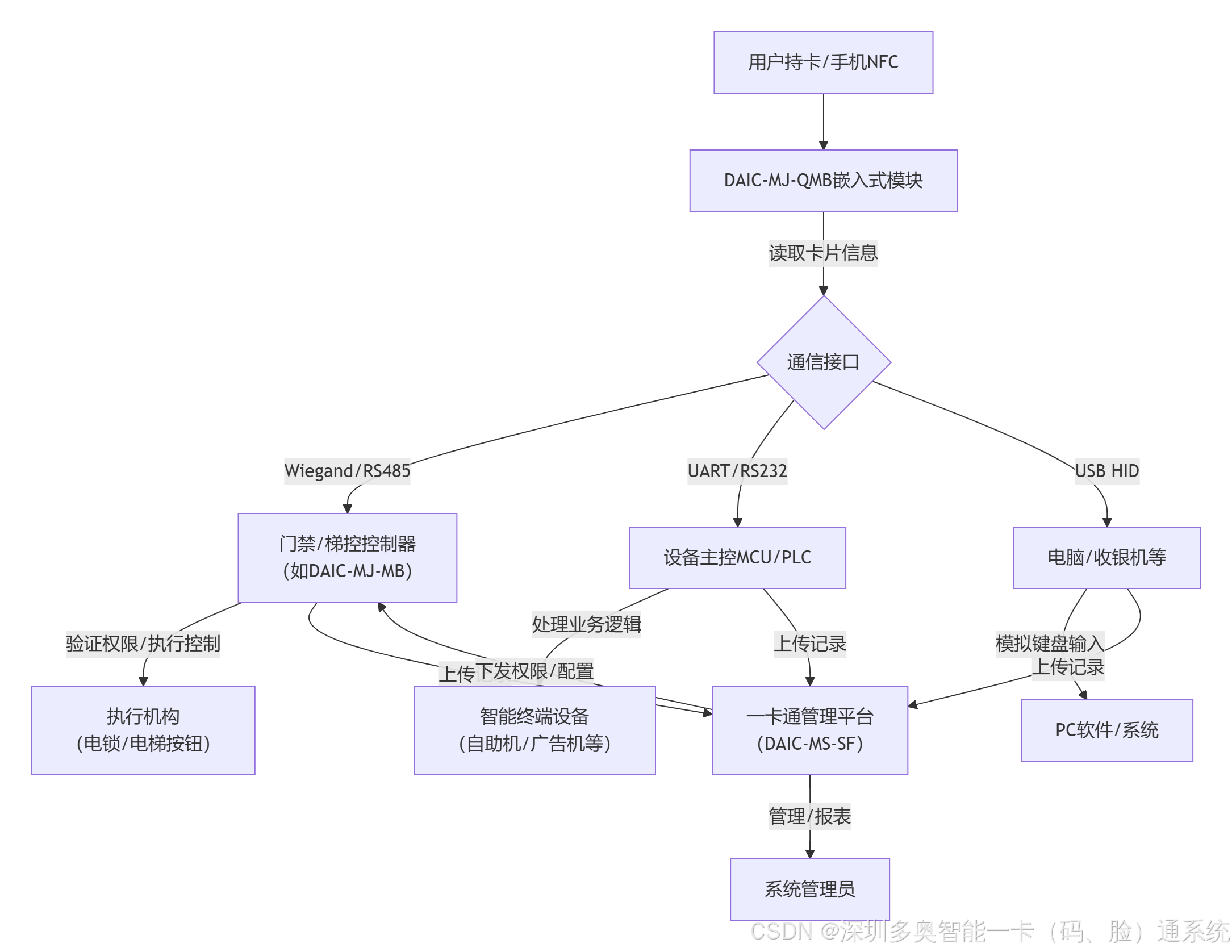

flowchart TD
    A[用户持卡/手机NFC] --> B[DAIC-MJ-QMB嵌入式模块]

    B -- 读取卡片信息 --> C{通信接口}

    C -- Wiegand/RS485 --> D[门禁/梯控控制器<br>（如DAIC-MJ-MB）]
    C -- UART/RS232 --> E[设备主控MCU/PLC]
    C -- USB HID --> F[电脑/收银机等]

    D -- 验证权限/执行控制 --> G[执行机构<br>（电锁/电梯按钮）]
    E -- 处理业务逻辑 --> H[智能终端设备<br>（自助机/广告机等）]
    F -- 模拟键盘输入 --> I[PC软件/系统]

    D & E & F -- 上传记录 --> J[一卡通管理平台<br>（DAIC-MS-SF）]

    J -- 下发权限/配置 --> D
    J -- 管理/报表 --> K[系统管理员]

• 核心功能参数：

  • NFC标准支持：兼容ISO 14443 A/B协议，适用于MIFARE S50等IC卡。

  • 读写距离：有效距离0.05m∼0.1m0.05m∼0.1m（约5-10厘米），确保近场安全通信。

  • 验证速度：识别响应时间<0.2秒<0.2秒，快速高效。

  • 用户容量：支持高达5000张卡片存储（门禁一体机的用户容量）。

  • 安全特性：内置加密算法（如AES-128），防复制和防重放攻击。

  • 工作环境：温度范围−20∘C∼60∘C，湿度0%∼90%0（特殊情况除外）。

尽管提供多种接口，但每块模块出厂前需确定一种主接口（不可同时启用多个）。常见误区如下：

用户误解	正确做法
“我要Wiegand和USB都有”	需选择其中一种；如需双输出，可外接协议转换器或使用主控转发
“USB口能不能当串口用？”	USB仿键盘 ≠ USB转串口，不能接收命令回传数据
“RS485怎么接线？”	提供A/B/GND三线制，支持多点组网，最长1.2公里

• 硬件与接口参数：

  • 处理器：嵌入式ARM Cortex-M系列核心，低功耗设计。

  • 通信接口：支持Wiegand 26/34、RS485、USB 2.0（兼容），便于连接门禁控制器或上位机。

  • 电源要求：DC 12V/0.5A（标准输入），低功耗运行。

  • 尺寸与安装：紧凑型嵌入式设计（典型尺寸80mm×50mm×20mm），支持壁挂或面板集成。

  • 扩展性：可外接开门按钮、磁力锁（DAIC-MJ-DCLS），并支持软件升级。

关键技术参数

类别	具体参数
供电规格	电压：DC 5V/12V（可选，12V 版本输入范围 9~12V）；工作电流：≤45mA（常规≤40mA）
卡片支持	频率：125KHz（EM4100 等 ID 卡）、13.56MHz（ISO14443A/B 协议）；类型：IC 卡（M1/S50/S70、Desfire、FM1208）、CPU 卡、二代身份证、ID 卡（EM4100）
读卡距离	EM4100（ID 卡）：约 5cm；IC 卡（M1/S70 等）：5~8cm；二代身份证：2~3cm（可选配）
接口类型	5 种可选：Wiegand26/34/66、TTL 串口（UART）、RS232、RS-485、USB 仿键盘口
物理规格	尺寸：47mm×26mm×5mm（含一体天线，支持定制）；工作温度：-20℃~70℃
声光提示	红蓝双色 LED 灯（标配），蜂鸣器（可选定制）

提供五种标准化通信方式，适配几乎所有主流控制器架构：

接口类型	适用场景说明
Wiegand 26/34/66	最广泛用于门禁控制器、道闸系统，兼容99%以上品牌门禁主机
UART (TTL)	直接连接单片机、嵌入式Linux主板（如RK3399）、人脸识别模组，适合二次开发
RS232 / RS485	工业级长距离传输（可达1200米），适用于电梯控制系统、远程水控电控网络
USB 仿键盘设备	即插即用，无需驱动，自动将卡号作为键盘输入发送至PC/收银机/打印机，极简集成

• 软件与兼容性：

  • 系统支持：兼容多奥门禁管理软件，以及第三方平台（如Linux或Windows）。

  • 语言与协议：支持简体中文、英文等多语言界面，协议符合行业标准（如TCP/IP）。

  • 特性亮点：智能学习算法优化识别率，支持1:N验证方式（即一个模块匹配多个用户卡）。

关键问题解决方案

待解决问题	解决方案
金属干扰	模块硬件优化抗干扰设计，支持靠近金属表面工作；建议远离金属安装或开孔覆盖亚克力 / 钢化玻璃，可加装吸波材料
电压适配	核心器件 3.3V，提供 5V/12V 两种供电版本，12V 版本支持 9~12V 宽输入范围
接口兼容	明确 5 种接口版本（Wiegand/TTL/RS232/RS485/USB 仿键盘口），采购时需指定具体接口类型
声光提示定制	标准版含红蓝双色 LED 灯，蜂鸣器为可选配置，可按甲方需求定制声光提示方案

3. 解决的问题

DAIC-MJ-QMB系列模块解决了门禁系统中的关键痛点：

• 安全性提升：通过NFC加密技术，防止未授权访问（如卡复制或密码泄露），比传统机械锁更可靠。

• 成本效率：作为嵌入式模块，降低整体系统成本（无需额外读卡器），并简化维护。例如，集成到一卡通系统后，企业可减少多套独立设备的投资。

• 用户体验优化：支持快速刷卡或手机NFC，实现无接触通行（尤其在疫情等场景），提高便利性。结合引用[2]中的验证速度，用户通行更流畅。

• 可扩展性：易于与多奥其他组件（如人脸识别或发卡器）协同，满足多样化需求，如校园中的门禁与消费一体化。

读卡性能实测分析与优化建议

卡类型	标准读距	影响因素与优化策略
EM4100（ID卡）	~5cm	易受金属屏蔽，建议远离铁壳 ≥1cm，或加装吸波材料
Mifare One S50（M1卡）	5–8cm	天线调谐良好，适合快速通行场景（如地铁闸机）
CPU卡 / FM1208 / DESFire	5–7cm	加密通信稳定，支持金融级安全交易
第二代身份证	2–3cm	国家标准限制读取距离以防信息泄露，可通过增强天线功率微调

4、典型应用生态图谱：赋能百行千业的“刷卡中枢”

行业领域	典型设备	使用价值
智慧园区	人脸识别门禁机、访客机、梯控读卡器	实现“人脸+刷卡”双因子认证，提升安全性
智慧教育	电子班牌、图书借阅机、实验设备预约终端	学生刷卡签到、借书、启动仪器，全程无人值守
智慧办公	工位读卡器、打印机管控、会议室预约屏	刷卡开机、按需打印、自动记录使用时长
智慧医疗	药品柜门禁、设备使用登记、护士站考勤	保障高危药品管理合规性，追溯责任到人
智能制造	工控设备登录、工具领取柜、能耗监测（水控/电控）	防止未授权操作，实现精细化成本核算
公共服务	广告机互动抽奖、政务大厅取号机、虹膜/NFC复合验证	提升公众服务体验，增强身份可信度

总结来说，DAIC-MJ-QMB系列是多奥门禁系统的核心NFC模块，以高兼容性、快速响应和强安全性为优势，特别适合需要经济型一卡通解决方案的场景。实际部署时，建议参考多奥官方文档或联系供应商获取详细规格。
