嘉立创泰山派部署yolo ai 实例教程：泰山派嵌入式AI开发实战教程，嘉立创泰山派（RK3566）RKNN 模型部署实战教程
嘉立创泰山派搭载瑞芯微RK3566 处理器，内置 0.8TOPS 算力的嵌入式神经网络处理器（NPU），支持低功耗、高并行的神经网络运算，非常适合边缘端 AI 推理场景。RKNPU2：NPU 运行库与编程接口，负责板端模型推理；（安装在泰山派上）：PC 端开发工具，支持模型转换（TensorFlow/PyTorch/ONNX 等→RKNN）、量化、性能评估；（安装在虚拟机上）：板端轻量工具，用于部
·
参考文章：
MrHarsh10/tspi_-RKNN_MobileNetV3: 将mobliebetv3转换成RKNN部署到泰山派上
3. RKNN Toolkit2介绍 — [野火]嵌入式AI应用开发实战指南—基于LubanCat-RK系列板卡 文档
首先：我用的所有配置，一台虚拟机Ubuntu部署RKNN转换 一台泰山派
一、前言：泰山派与 RKNN 生态介绍
嘉立创泰山派搭载瑞芯微RK3566 处理器，内置 0.8TOPS 算力的嵌入式神经网络处理器（NPU），支持低功耗、高并行的神经网络运算，非常适合边缘端 AI 推理场景。瑞芯微提供完整的 RKNN 工具链支持：
- RKNPU2：NPU 运行库与编程接口，负责板端模型推理；（安装在泰山派上）
- RKNN Toolkit2：PC 端开发工具，支持模型转换（TensorFlow/PyTorch/ONNX 等→RKNN）、量化、性能评估；（安装在虚拟机上）
- RKNN Toolkit Lite2：板端轻量工具，用于部署 RKNN 模型并执行推理。
本教程以MobileNetV3 图像分类模型（猫 / 牛 / 狗 / 马 / 猪 5 分类） 为例，完整覆盖 “模型训练→RKNN 转换→泰山派部署” 全流程。
（这个是他给的例子：这里面的image有MrHarsh10/tspi_-RKNN_MobileNetV3: 将mobliebetv3转换成RKNN部署到泰山派上z
这里面的image有）
二、第一步：Ubuntu端基础环境搭建（训练 + 模型转换）
Ubuntu端需满足：Linux 系统（推荐 Ubuntu 20.04，模型转换仅支持 Linux）、高性能 CPU/GPU（训练加速）、已安装 Miniconda。
2.1 Miniconda 安装与换源
Miniconda 用于创建隔离的 Python 环境，避免依赖冲突。
-
下载安装 Miniconda从Miniconda 官网下载 Linux-x86_64 版本，或用命令直接下载：
wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-x86_64.sh bash Miniconda3-latest-Linux-x86_64.sh # 按提示安装，默认路径即可 source ~/.bashrc # 激活conda（仅Linux生效，Windows用Anaconda Prompt） -
conda 与 pip 换源（国内加速）避免下载依赖超时，配置清华 / 阿里云镜像：
# conda换清华源 conda config --add channels https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/free/ conda config --add channels https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main/ conda config --set show_channel_urls yes # pip换阿里云源（临时生效，也可配置永久文件） pip config set global.index-url https://mirrors.aliyun.com/pypi/simple/
2.2 模型训练环境搭建（MobileNetV3）
-
创建并激活训练环境基于 Python 3.10 创建环境（兼容多数 AI 库）：
conda create -n mobilenet python=3.10 -y conda activate mobilenet # 激活环境 -
安装 PyTorch 与依赖库前往PyTorch 官网，根据 PC 是否有 GPU 选择命令（示例为 GPU 版本，无 GPU 则选 CPU 版本）：
-
教程：（已安装可忽略）
-
# GPU版本（需提前安装NVIDIA CUDA 11.8） pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118 # CPU版本 # pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cpu # 安装其他依赖（数据集处理、模型保存等） pip install opencv-python numpy pandas tqdm -
准备 5 分类数据集数据集结构如下（需自行收集或下载公开动物数据集）：

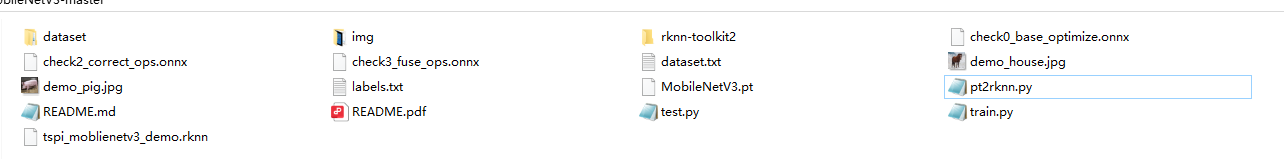

作者提供的文件夹内image已经有了MrHarsh10/tspi_-RKNN_MobileNetV3: 将mobliebetv3转换成RKNN部署到泰山派上
dataset/ ├─ cat/ # 猫的图片（至少50张，越多训练效果越好） │ ├─ 001.jpg │ └─ ... ├─ cattle/ # 牛的图片 ├─ dog/ # 狗的图片 ├─ horse/ # 马的图片（注意原文档笔误为house，需修正） └─ pig/ # 猪的图片 -
执行文件里面的模型训练的
train.py（核心逻辑：加载 MobileNetV3、定义损失函数 / 优化器、迭代训练），示例核心代码：
# conversion/convert_to_rknn.py import os import numpy as np from rknn.api import RKNN import json class ModelConverter: def __init__(self, target_platform='rk3566'): self.target_platform = target_platform def convert_mobilenetv3(self, pt_model_path, output_rknn_path, input_size=224): """ 转换MobileNetV3模型为RKNN格式 """ print("=== 开始模型转换 ===") # 初始化RKNN rknn = RKNN(verbose=True) try: # 配置模型 print('--> Config model') ret = rknn.config( mean_values=[[123.675, 116.28, 103.53]], std_values=[[58.395, 58.395, 58.395]], target_platform=self.target_platform, quantized_dtype='asymmetric_quantized-8' ) if ret != 0: print('Config model failed!') return False print('Config done') # 加载PyTorch模型 print('--> Loading model') ret = rknn.load_pytorch( model=pt_model_path, input_size_list=[[1, 3, input_size, input_size]] ) if ret != 0: print('Load model failed!') return False print('Load model done') # 构建模型 print('--> Building model') ret = rknn.build(do_quantization=True, dataset='./dataset.txt') if ret != 0: print('Build model failed!') # 尝试不使用量化 print('尝试不使用量化...') ret = rknn.build(do_quantization=False) if ret != 0: return False print('Build model done') # 导出RKNN模型 print('--> Export rknn model') ret = rknn.export_rknn(output_rknn_path) if ret != 0: print('Export rknn model failed!') return False print('Export model done') print(f"转换成功！模型已保存为: {output_rknn_path}") return True except Exception as e: print(f"转换过程中出错: {e}") return False finally: rknn.release() def create_dataset_file(self, image_dir, output_file='dataset.txt', num_images=100): """ 创建量化数据集文件 """ import cv2 from pathlib import Path image_paths = list(Path(image_dir).rglob('*.jpg')) + \ list(Path(image_dir).rglob('*.png')) + \ list(Path(image_dir).rglob('*.jpeg')) with open(output_file, 'w') as f: for img_path in image_paths[:num_images]: f.write(f"{img_path}\n") print(f"创建数据集文件: {output_file}, 包含 {min(len(image_paths), num_images)} 张图片") if __name__ == '__main__': converter = ModelConverter(target_platform='rk3566') # 创建量化数据集 converter.create_dataset_file('../dataset/train', 'dataset.txt') # 转换模型 success = converter.convert_mobilenetv3( pt_model_path='../training/MobileNetV3.pt', output_rknn_path='mobilenetv3.rknn', input_size=224 ) if success: print("🎉 模型转换成功！") else: print("❌ 模型转换失败！")运行训练脚本：
python train.py训练完成后，会生成
mobilenetv3.pth模型权重文件。
2.3 RKNN 模型转换（PC 端 Ubuntu）
需将 PyTorch 模型转换为 RKNN 格式（泰山派 NPU 支持的唯一格式），依赖RKNN Toolkit2，且必须在 Linux 环境执行。
-
创建 RKNN 转换环境
conda create -n rknn python=3.10 -y conda activate rknn # 激活转换环境 -
克隆 RKNN Toolkit2 仓库
git clone https://github.com/rockchip-linux/rknn-toolkit2.git cd rknn-toolkit2 （也可以直接浏览器下载解压，终端指令太麻烦） 也可以这个链接：git clone https://gitee.com/LubanCat/lubancat_ai_manual_code.git 里面是一样的 我用的就这个你再改名rknn-toolkit2 -
安装依赖与 Toolkit2根据 Python 版本选择依赖文件（此处为 Python 3.10，对应
requirements_cp310-1.6.0.txt，如果是python 3.8就选择requirements_cp38-1.6.0.txt）：# 安装依赖（换阿里云源加速） pip install -r rknn-toolkit2/packages/requirements_cp310-1.6.0.txt -i https://mirrors.aliyun.com/pypi/simple/ # 安装Toolkit2 wheel包（x86_64架构，Ubuntu系统） cd rknn-toolkit2/packages/ pip install rknn_toolkit2-1.6.0+81f21f4d-cp310-cp310-linux_x86_64.whl -
编写 PT 转 RKNN 脚本（pt2rknn.py）核心逻辑：加载 PyTorch 模型、配置转换参数、构建 RKNN 模型、导出文件。注意关闭整型量化（实验表明精度损失严重）：
import numpy as np import numpy as np import cv2 from rknn.api import RKNN import os import torch import os def show_outputs(output): index = sorted(range(len(output)), key=lambda k : output[k], reverse=True) fp = open('./labels.txt', 'r') labels = fp.readlines() top5_str = 'mobilenetv3\n-----TOP 5-----\n' for i in range(5): value = output[index[i]] if value > 0: topi = '[{:>3d}] score:{:.6f} class:"{}"\n'.format(index[i], value, labels[index[i]].strip().split(':')[-1]) else: topi = '[ -1]: 0.0\n' top5_str += topi print(top5_str.strip()) def show_perfs(perfs): perfs = 'perfs: {}\n'.format(perfs) print(perfs) def softmax(x): return np.exp(x)/sum(np.exp(x)) if __name__ == '__main__': rknn = RKNN(verbose=True) # Pre-process config input_size_list = [[1, 3, 224, 224]] print('--> Config model') rknn.config(mean_values=[123.675, 116.28, 103.53], std_values=[58.395, 58.395, 58.395], target_platform='rk3566') print('done') # Load model print('--> Loading model') ret = rknn.load_pytorch(model="./MobileNetV3.pt", input_size_list=input_size_list) if ret != 0: print('Load model failed!') exit(ret) print('done') # Build model print('--> Building model') ret = rknn.build(do_quantization=False, dataset='./dataset.txt') if ret != 0: print('Build model failed!') print('done') # Export rknn model print('--> Export rknn model') ret = rknn.export_rknn('./tspi_moblienetv3_demo.rknn') if ret != 0: print('Export rknn model failed!') exit(ret) print('done') img = cv2.imread('./demo_pig.jpg') # 调整图片大小为模型所需大小 img = cv2.resize(img, (224, 224)) img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) img = np.expand_dims(img, 0) # Init runtime environment print('--> Init runtime environment') ret = rknn.init_runtime() if ret != 0: print('Init runtime environment failed!') exit(ret) print('done') # Inference print('--> Running model') outputs = rknn.inference(inputs=[img], data_format=['nhwc']) print(outputs) show_outputs(softmax(np.array(outputs[0][0]))) print('done') rknn.release()说明：
dataset.txt为量化校正数据集路径文件，每行对应一张图片路径（关闭量化时可省略，但若开启需准备）。 -
执行模型转换将
mobilenetv3.pth复制到当前目录，运行脚本：python pt2rknn.py转换成功后，会生成
mobilenetv3.rknn文件（后续部署到泰山派的核心文件）。
三、第二步：泰山派板端部署环境搭建
泰山派需安装官方 Debian10 镜像（Ubuntu 镜像存在兼容性问题），流程分为：镜像烧录→远程连接→环境配置→驱动安装。
3.1 准备工作：烧录 Debian10 镜像
- 下载镜像从嘉立创泰山派官网下载官方 Debian10 镜像（如
TaishanPi_Debian10_202405.img）。 - 烧录工具使用BalenaEtcher（跨平台），选择镜像、SD 卡（建议 16GB 以上），点击 “Flash” 烧录。
- 启动板卡将 SD 卡插入泰山派，连接电源、网线（或 WiFi），启动板卡。
3.2 远程连接泰山派（PC 端 MobaXterm）
- 查询泰山派 IP若板卡连接显示器，可通过
ifconfig查看 IP（如eth0网卡的inet地址，通常为192.168.x.x）；若无显示器，可通过路由器管理页查看设备 IP。 - 远程连接打开 MobaXterm，点击 “Session”→“SSH”，输入泰山派 IP（如
192.168.1.100），用户名默认debian，密码默认taishanpi，点击 “OK” 连接。
3.3 板端基础环境配置
-
更新系统软件
sudo apt update && sudo apt upgrade -y -
安装 Miniconda（ARM 架构）泰山派为 ARM64 架构，需下载对应版本的 Miniconda：
# 创建目录并下载Miniconda mkdir -p ~/miniconda3 wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-aarch64.sh -O ~/miniconda3/miniconda.sh # 安装Miniconda bash ~/miniconda3/miniconda.sh -b -u -p ~/miniconda3 rm -rf ~/miniconda3/miniconda.sh # 删除安装包 # 激活conda ~/miniconda3/bin/conda init bash source ~/.bashrc # 生效配置 -
conda 换源（ARM 架构适配）配置清华源，避免下载依赖超时：
conda config --add channels https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/free/ conda config --add channels https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main/ conda config --set show_channel_urls yes
3.4 安装 NPU 驱动与 RKNN Lite2
-
下载 RKNPU2（NPU 运行库）由于板端 git 下载较慢，建议先在 PC 端下载RKNPU2 仓库，再通过 MobaXterm 的 “SFTP” 功能上传到泰山派
~/目录。 -
复制驱动文件到系统目录RK3566 对应
RK356X目录，执行以下命令：cd ~/rknnpu2 # 进入上传的RKNPU2目录 # 复制rknn_server（NPU服务进程） sudo cp runtime/RK356X/Linux/rknn_server/aarch64/usr/bin/rknn_server /usr/bin/ # 复制NPU运行库（librknnrt.so、librknn_api.so） sudo cp runtime/RK356X/Linux/librknn_api/aarch64/librknnrt.so /usr/lib/ sudo cp runtime/RK356X/Linux/librknn_api/aarch64/librknn_api.so /usr/lib/ # 启动rknn_server服务 bash runtime/RK356X/Linux/rknn_server/aarch64/usr/bin/start_rknn.sh -
创建板端推理环境并安装 RKNN Lite2
# 创建并激活环境 conda create -n rknn_lite python=3.10 -y conda activate rknn_lite # 安装依赖（编译工具与OpenCV） sudo apt install gcc -y pip install opencv-python -i https://mirrors.aliyun.com/pypi/simple/ # 安装RKNN Toolkit Lite2（ARM64版本） # 从PC端下载Lite2的wheel包：https://github.com/rockchip-linux/rknn-toolkit2/tree/master/rknn_toolkit_lite2/packages # 选择对应Python 3.10的ARM64包（如rknn_toolkit_lite2-1.6.0-cp310-cp310-linux_aarch64.whl） # 通过SFTP上传到泰山派，然后安装： pip install rknn_toolkit_lite2-1.6.0-cp310-cp310-linux_aarch64.whl -i https://mirrors.aliyun.com/pypi/simple/
四、第三步：泰山派模型推理测试
将 PC 端转换好的mobilenetv3.rknn通过 SFTP 上传到泰山派~/目录，编写推理脚本test.py。
4.1 推理脚本编写（test.py）
核心逻辑：加载 RKNN 模型、读取测试图片、预处理、推理、输出分类结果。
import cv2
import numpy as np
from rknnlite.api import RKNNLite
INPUT_SIZE = 224
RK3566_MODEL = 'tspi_moblienetv3_demo.rknn'
labels=["cat","cattle","dog","house","pig"]
def show_top5(result):
output = result[0].reshape(-1)
labels=["cat","cattle","dog","house","pig"]
# Softmax
output = np.exp(output) / np.sum(np.exp(output))
# Get the indices of the top 5 largest values
output_sorted_indices = np.argsort(output)[::-1][:5]
top5_str = '-----TOP 5-----\n'
for i, index in enumerate(output_sorted_indices):
value = output[index]
if value > 0:
topi = '[{:>3d}] score:{:.6f} class:"{}"\n'.format(index, value, labels[index])
else:
topi = '-1: 0.0\n'
top5_str += topi
print(top5_str)
if __name__ == '__main__':
rknn_lite = RKNNLite()
# Load RKNN model
print('--> Load RKNN model')
ret = rknn_lite.load_rknn(RK3566_MODEL)
if ret != 0:
print('Load RKNN model failed')
exit(ret)
print('done')
ori_img = cv2.imread('./demo_cat.jpg')
img = cv2.cvtColor(ori_img, cv2.COLOR_BGR2RGB)
img = np.expand_dims(img, 0)
# Init runtime environment
print('--> Init runtime environment')
ret = rknn_lite.init_runtime()
if ret != 0:
print('Init runtime environment failed')
exit(ret)
print('done')
# Inference
print('--> Running model')
outputs = rknn_lite.inference(inputs=[img])
# Show the classification results
show_top5(outputs)
print('done')
rknn_lite.release()4.2 运行推理脚本
-
准备测试图片从网上下载一张动物图片（如狗的图片），命名为
test_dog.jpg，通过 SFTP 上传到泰山派~/目录。 -
执行推理
conda activate rknn_lite # 激活推理环境 python test.py -
查看结果若推理成功，会输出类似以下内容：
--> 加载RKNN模型 加载模型完成 --> 初始化NPU环境 初始化NPU环境完成 --> 预处理图片 预处理图片完成 --> 执行推理 推理完成 --> 解析结果 预测结果：dog，置信度：0.9876
五、进阶：模型性能评估
若需评估模型在泰山派 NPU 上的推理速度、内存占用，可通过 RKNN Toolkit2 的eval_perf和eval_memory接口实现（需 PC 与板卡通过 ADB 连接）。
5.1 板端启动 ADB 服务
# 安装ADB（若未安装）
sudo apt install adb -y
# 启动ADB服务
adb start-server
# 查看ADB设备（确保PC与板卡同局域网）
adb devices
5.2 PC 端执行性能评估
在 PC 的 RKNN Toolkit2 环境中，编写评估脚本eval_perf.py：
from rknn.api import RKNN
# 1. 初始化RKNN
rknn = RKNN(verbose=True)
# 2. 加载RKNN模型
ret = rknn.load_rknn("mobilenetv3.rknn")
if ret != 0:
exit(ret)
# 3. 连接泰山派（device_id为ADB设备ID，如192.168.1.100:5555）
ret = rknn.init_runtime(target="rk3566", device_id="192.168.1.100:5555", perf_debug=True, eval_mem=True)
if ret != 0:
exit(ret)
# 4. 评估推理性能（耗时）
print("--> 评估推理性能")
rknn.eval_perf()
# 5. 评估内存占用
print("--> 评估内存占用")
rknn.eval_memory()
# 6. 释放资源
rknn.release()
运行脚本后，会输出模型的推理耗时（如单张图片推理时间）、NPU 内存占用（如权重内存、张量内存）等信息。
六、常见问题与解决方法
- 模型转换失败：检查 PyTorch 模型结构与权重是否匹配，ONNX 导出的 opset 版本是否为 11 或 12，Toolkit2 依赖是否安装完整。
- 板端 NPU 初始化失败：确认
rknn_server已启动，驱动文件（librknnrt.so）路径正确，Debian10 镜像版本是否为官方最新。 - 推理结果错误：检查图片预处理是否与训练时一致（尺寸、归一化、通道顺序），标签顺序是否与数据集一致。
- 远程连接失败：确认泰山派 IP 正确，网线 / WiFi 连接正常，防火墙未拦截 SSH 端口（22 端口）。
七、总结
本教程完整覆盖了嘉立创泰山派 RKNN 模型部署的全流程：从 PC 端的模型训练、RKNN 转换，到板端的环境配置、NPU 驱动安装、推理测试。核心关键点在于：
- 模型转换时关闭整型量化，避免精度损失；
- 板端必须使用官方 Debian10 镜像，确保 NPU 驱动兼容性；
- 图片预处理需与训练时严格一致，否则推理结果会偏差。
通过本教程，你可以快速掌握泰山派 NPU 的使用方法，并将其扩展到目标检测（如 YOLOv5）、语义分割等更复杂的 AI 任务。
