《STM32F103C8T6：从跑马灯到ADC的嵌入式系统全流程实践》

ARM 嵌入式系统设计实践：从跑马灯到 ADC 的 Proteus 全流程探索

—— 基于 STM32F103C8T6 的软硬件协同开发之旅

摘要

本文以 STM32F103C8T6 为硬件平台，结合 Proteus 仿真工具，系统性呈现从 GPIO 基础控制到 ADC 模拟信号采集的嵌入式开发实践。通过跑马灯、外部中断、PWM 呼吸灯、ADC 数据采集四个递进实验，深入解析 GPIO、EXTI、TIM、ADC 等核心外设的原理与配置，揭示嵌入式系统软硬件协同设计的方法论，为初学者提供从基础到应用的完整学习路径。

一、 硬件基石：GPIO 控制与跑马灯 —— 嵌入式世界的 “Hello World”

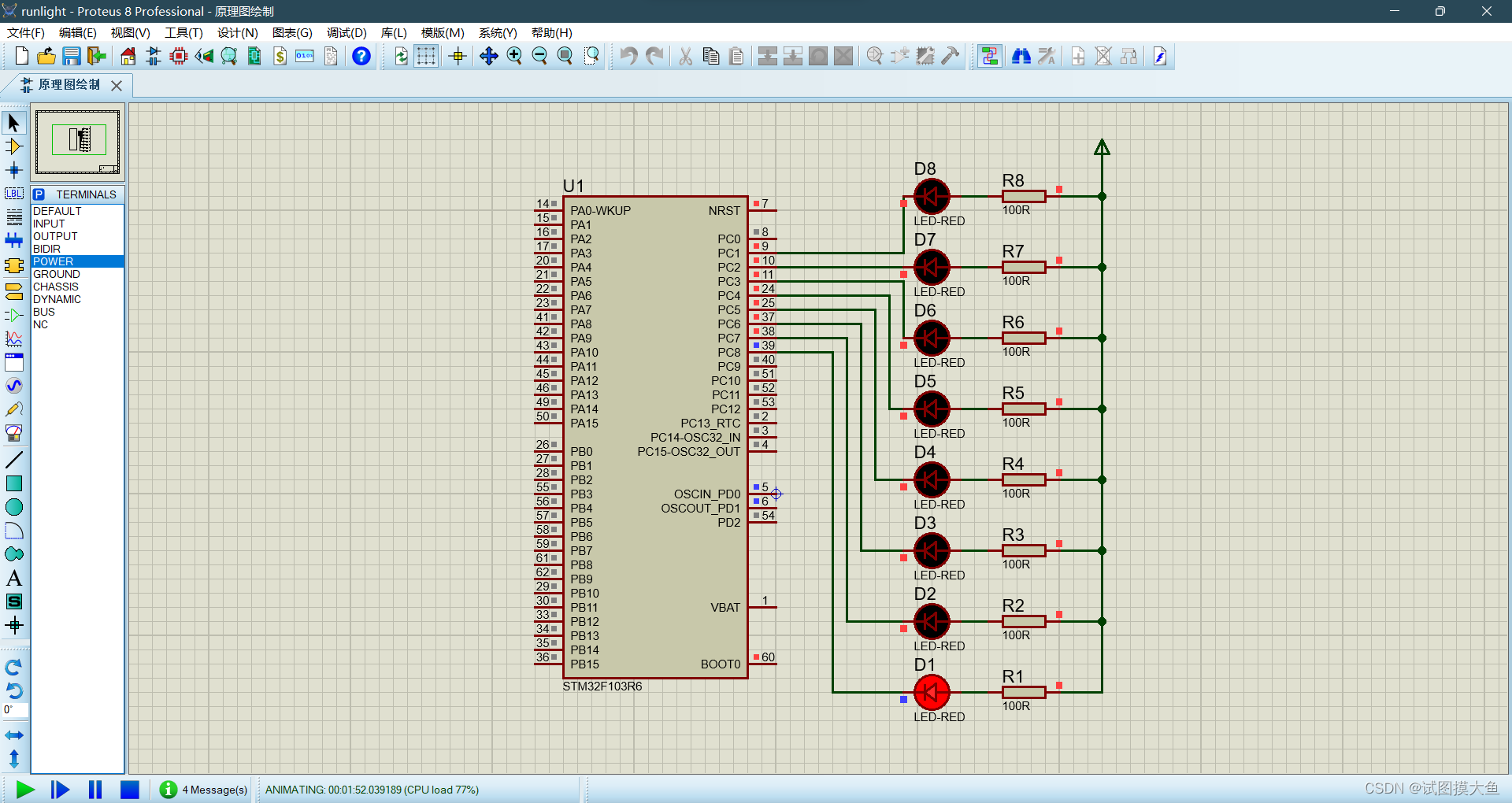

实验目标：通过 GPIO 输出控制实现 LED 流水灯，建立 “软件控制硬件” 的基础认知。Proteus 电路搭建：

1. 放置 STM32F103C8T6 芯片，连接 3 个 LED（串联 220Ω 限流电阻）至 PC13、PC14、PC15 引脚。
2. 配置电源（3.3V）与地，完成最小系统搭建。


核心代码解析：

// 初始化GPIOC时钟与推挽输出模式  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);   GPIO_InitTypeDef GPIO_InitStructure = {       .GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15,       .GPIO_Mode = GPIO_Mode_Out_PP,       .GPIO_Speed = GPIO_Speed_50MHz   };   GPIO_Init(GPIOC, &GPIO_InitStructure);   // 流水灯逻辑：循环移位点亮LED  while(1) {       GPIOC->ODR = 0x00000008; // PC13亮（0b1000）      Delay_ms(500);       GPIOC->ODR = 0x00000010; // PC14亮（0b10000）      Delay_ms(500);       GPIOC->ODR = 0x00000020; // PC15亮（0b100000）      Delay_ms(500);   }

关键知识点：

1. 寄存器映射与库函数抽象：通过 STM32 标准库间接操作 GPIO 寄存器，理解 “封装” 思想。
2. 时钟树配置：RCC 外设是所有功能模块的 “能源开关”，需优先使能对应时钟。
3. Proteus 仿真流程：原理图设计→Keil 编译生成 HEX→加载至芯片→动态观察信号流向。

实践感悟：初次编写跑马灯代码时，我在寄存器地址映射与库函数调用之间反复对照，终于明白 STM32 标准库如何将晦涩的硬件操作转化为模块化函数。当 Proteus 中第一个 LED 按预期点亮时，那种 “代码落地为实物动作” 的震撼感至今难忘。这让我深刻认识到：嵌入式开发的本质是 “时序与逻辑的精准配合”—— 时钟配置错误会导致整个外设失效，引脚模式选择错误会引发信号异常。这些细节看似琐碎，却构成了系统稳定运行的基石。我曾因忘记使能 GPIOC 时钟导致 LED 毫无反应，这个 “低级错误” 反而让我牢记：外设初始化的第一步永远是打开时钟闸门。

二、 交互进阶：外部中断与按键控制 —— 让系统 “感知” 物理世界

实验目标：通过 EXTI 外部中断实现按键控制 LED 状态翻转，理解实时响应机制。Proteus 电路扩展：

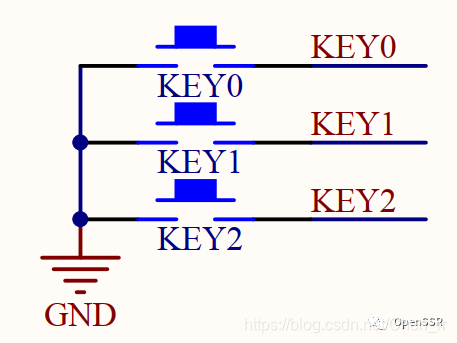

1. 添加按键模块：一端接 PA0 引脚，另一端接地，并联 10kΩ 上拉电阻（通过 Proteus 属性配置）。


核心代码解析：

// 初始化PA0为上拉输入模式  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 内部上拉，按键按下时引脚电平拉低  GPIO_Init(GPIOA, &GPIO_InitStructure);   // 配置EXTI中断：下降沿触发，连接至PA0  GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);   EXTI_InitTypeDef EXTI_InitStructure = {       .EXTI_Line = EXTI_Line0,       .EXTI_Mode = EXTI_Mode_Interrupt,       .EXTI_Trigger = EXTI_Trigger_Falling,       .EXTI_LineCmd = ENABLE   };   EXTI_Init(&EXTI_InitStructure);   // NVIC中断优先级配置  NVIC_InitTypeDef NVIC_InitStructure = {       .NVIC_IRQChannel = EXTI0_IRQn,       .NVIC_IRQChannelPreemptionPriority = 0,       .NVIC_IRQChannelSubPriority = 0,       .NVIC_IRQChannelCmd = ENABLE   };   NVIC_Init(&NVIC_InitStructure);   // 中断服务函数（ISR）  void EXTI0_IRQHandler(void) {       if(EXTI_GetITStatus(EXTI_Line0) != RESET) {           GPIOC->ODR ^= (GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15); // 翻转LED状态          EXTI_ClearITPendingBit(EXTI_Line0); // 清除中断标志      }   }

关键知识点：

1. 中断三要素：GPIO（信号输入）→EXTI（中断触发）→NVIC（优先级管理），三者需协同配置。
2. 中断服务函数规范：代码需简短高效，避免阻塞其他中断；必须手动清除中断标志位。
3. 按键消抖：硬件消抖（RC 滤波）与软件消抖（延时去毛刺）的原理与实现。

实践感悟：中断机制的学习让我对 “程序流控制” 有了全新认知。当按键按下时，程序立即暂停当前任务转去执行中断服务函数，这种 “异步响应” 模式正是嵌入式系统实时性的核心。调试时，我曾因未添加软件消抖导致 LED 频繁误翻转，这才意识到：硬件信号的物理特性（如按键抖动）必须通过软硬件结合的方式解决。此外，Proteus 的单步调试功能让我清晰看到 PC 指针如何跳转到中断向量表，再精准定位到 ISR，这种可视化过程彻底解开了 “中断响应原理” 的神秘面纱。我深刻体会到：中断不是孤立的代码片段，而是需要从引脚配置到优先级管理的全链路设计。

三、 精准控制：TIM 定时器与 PWM 呼吸灯 —— 从 “开关量” 到 “模拟量” 的跨越

实验目标：利用 TIM2 产生 PWM 信号，通过调节占空比实现 LED 亮度渐变。Proteus 电路调整：

1. 将 LED 连接至 PA0 引脚（TIM2_CH1 复用功能），启用 GPIO 复用功能（AFIO）。


核心代码解析：

// 初始化TIM2：配置计数周期与预分频  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);   TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure = {       .TIM_Period = 999,       // 计数周期（ARR），决定PWM频率（1kHz）      .TIM_Prescaler = 71,     // 预分频系数（72MHz/(71+1)=1MHz计数时钟）      .TIM_CounterMode = TIM_CounterMode_Up   };   TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);   // 配置PWM模式1，初始化占空比为0%  TIM_OCInitTypeDef TIM_OCInitStructure = {       .TIM_OCMode = TIM_OCMode_PWM1,       .TIM_OutputState = TIM_OutputState_Enable,       .TIM_Pulse = 0,           // 初始CCR值（占空比=0/999≈0%）      .TIM_OCPolarity = TIM_OCPolarity_High   };   TIM_OC1Init(TIM2, &TIM_OCInitStructure);   TIM_Cmd(TIM2, ENABLE); // 启动定时器  // 呼吸灯逻辑：线性调节CCR值实现占空比渐变  uint16_t ccr = 0;   uint8_t dir = 1; // 1=递增，0=递减  while(1) {       Delay_ms(10);       ccr += dir ? 1 : -1;       if(ccr >= 999) dir = 0;       if(ccr == 0) dir = 1;       TIM_SetCompare1(TIM2, ccr); // 更新占空比  }

关键知识点：

1. PWM 原理：频率由 ARR 决定，占空比由 CCR（捕获 / 比较寄存器）决定，二者需配合调整。
2. GPIO 复用功能：PA0 作为 TIM2_CH1 时，需配置为 “复用推挽输出” 模式（GPIO_Mode_AF_PP）。
3. 虚拟示波器应用：Proteus 中接入 OSCILLOSCOPE，实时观测 PWM 波形的周期与占空比变化。

实践感悟：PWM 实验让我首次理解 “数字信号如何模拟连续物理量”。当 LED 亮度从微亮到全亮再逐渐熄灭时，我真正体会到定时器的 “魔力”—— 通过控制高低电平的时间比例，竟能实现如此平滑的模拟效果。调试中，我曾困惑于为何 CCR 值超过 ARR 时亮度不再变化，查阅手册后才明白：占空比的上限是 100%，此时输出固定高电平。Proteus 的虚拟示波器成为关键工具，它让我直观看到 PWM 波形的占空比变化与 LED 亮度的对应关系，这种 “眼见为实” 的验证方式极大增强了对理论知识的理解。更重要的是，这次实验让我意识到：嵌入式控制的精髓在于 “精准量化”—— 将抽象的物理需求转化为可计算的寄存器参数。

四、 物理感知：ADC 采集与串口通信 —— 搭建数字世界与现实的桥梁

实验目标：通过 ADC1 采集光敏电阻分压信号，经 USART1 发送至 Proteus 虚拟终端显示。Proteus 完整电路：

1. 光敏电阻（RL）与 10kΩ 电阻串联分压，节点接 PA1（ADC1_CH1）。
2. 添加 VIRTUAL TERMINAL 组件，连接至 PA9（USART1_TX）与 PA10（USART1_RX）。


核心代码解析：

// 初始化ADC1单通道单次转换模式  RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 模拟输入模式，禁止上拉/下拉  GPIO_Init(GPIOA, &GPIO_InitStructure);   ADC_InitTypeDef ADC_InitStructure = {       .ADC_Mode = ADC_Mode_Independent,        // 独立模式      .ADC_ScanConvMode = DISABLE,             // 单通道无需扫描      .ADC_ContinuousConvMode = DISABLE,       // 单次转换      .ADC_ExternalTrigConv = ADC_ExternalTrigConv_None, // 软件触发      .ADC_DataAlign = ADC_DataAlign_Right,    // 右对齐（12位数据存于低12位）      .ADC_NbrOfChannel = 1                    // 转换通道数  };   ADC_Init(ADC1, &ADC_InitStructure);   ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5); // 配置通道1，采样时间55.5周期  ADC_Cmd(ADC1, ENABLE);   ADC_ResetCalibration(ADC1); // 校准流程（关键：消除硬件误差）  while(ADC_GetResetCalibrationStatus(ADC1));   ADC_StartCalibration(ADC1);   while(ADC_GetCalibrationStatus(ADC1));   // 主循环：采集→转换→串口输出  char buf[50];   while(1) {       ADC_SoftwareStartConvCmd(ADC1, ENABLE); // 软件触发转换      while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)); // 等待转换完成      uint16_t adc_val = ADC_GetConversionValue(ADC1);       float voltage = adc_val * 3.3f / 4095.0f; // 12位ADC，满量程4095      sprintf(buf, "ADC: %4d  Voltage: %.2fV\r\n", adc_val, voltage);       USART_SendString(USART1, buf); // 自定义串口发送函数      Delay_ms(1000);   }

关键知识点：

1. ADC 核心参数：分辨率（12 位）、采样时间（影响精度）、参考电压（Vref+=3.3V）。
2. 串口调试技巧：利用 Proteus 虚拟终端实时监控数据，需配置波特率（如 115200）、数据位（8 位）、停止位（1 位）。
3. 传感器建模：Proteus 中可通过修改光敏电阻 “Light Level” 属性模拟光照变化，直观观察 ADC 值波动。

实践感悟：ADC 实验是整个学习过程的 “集大成者”，它让我真正理解 “嵌入式系统如何与现实世界交互”。当我在 Proteus 中调整光敏电阻的光照强度，虚拟终端实时显示出 ADC 值和电压变化时，突然意识到：这就是物联网的最小原型 —— 传感器采集物理信号，微控制器将其转化为数字量，再通过通信接口输出。调试中，我曾因未正确配置 ADC 采样时间导致数据波动较大，这才明白：模拟信号采集需要兼顾速度与精度，过长或过短的采样时间都会影响结果。更深刻的体会是：串口不仅是调试工具，更是嵌入式系统与外界沟通的 “桥梁”，通过它可以将单片机内部的 “黑盒数据” 转化为人类可读的信息，这为后续复杂系统的调试奠定了重要基础。

五、 总结：从单点突破到系统思维的蜕变

技术脉络梳理

基础控制（GPIO） → 事件响应（EXTI） → 精准调节（TIM+PWM） → 环境感知（ADC+USART）   （输出）        （输入）          （模拟控制）        （模数转换）

核心能力提升

1. 软硬件协同设计：
   1. 硬件：掌握引脚复用、上拉 / 下拉电阻配置、电源完整性设计。
   2. 软件：理解寄存器操作逻辑、中断优先级管理、外设初始化顺序。
2. 仿真工具 mastery：
   1. Proteus 的实时调试功能（如单步运行、信号探针、虚拟仪器）可大幅降低硬件试错成本。
3. 工程思维培养：
   1. 模块化编程：将 LED、按键、ADC 等功能封装为独立驱动文件，提高代码复用性。
   2. 问题定位：通过仿真波形与串口日志，快速排查时序错误与逻辑漏洞。

实践反思与展望

1. 仿真局限性：Proteus 无法完全模拟硬件真实特性（如晶振起振时间、ADC 抗干扰），需结合实际电路板调试。
2. 进阶方向：后续可探索 DMA（直接内存访问）优化 ADC 数据传输、RTOS（实时操作系统）实现多任务调度，或扩展 I2C/SPI 总线外设（如 EEPROM、传感器模块）。

心得体会升华：回顾整个学习过程，我经历了从 “照猫画虎” 到 “理解设计” 的蜕变。最初编写跑马灯代码时，只是机械地复制教材示例，直到在 Proteus 中反复调试、观察信号变化，才真正理解每一行代码的硬件意义。外部中断实验教会我：嵌入式系统的魅力在于 “即时响应”，而这种能力需要软硬件的精确配合—— 从按键的机械特性到中断服务函数的精简设计，每个环节都影响着系统的实时性。

PWM 呼吸灯实验让我领悟到 “数字化控制的本质”：即使是连续变化的物理量（如亮度），也可以通过离散的数字信号（占空比调节）实现精准控制。这种 “化连续为离散” 的思维，正是嵌入式开发的核心方法论之一。而 ADC 采集实验则像一把钥匙，打开了 “物理世界与数字世界连通” 的大门，让我看到传感器、模数转换、通信接口如何协同工作，构建起一个完整的信息采集系统。

最珍贵的收获是 “系统性思维” 的培养。嵌入式开发不是孤立的代码编写或电路设计，而是需要统筹硬件特性、软件逻辑、时序要求、调试手段的复杂工程。每一个外设的配置，都要考虑时钟、引脚、寄存器、中断等多个维度的关联；每一次故障排查，都要在原理图、代码、仿真工具之间反复切换，寻找问题的根源。

这次实践也让我深刻认识到：理论知识只有通过实践才能真正内化。课堂上的 “中断优先级”“PWM 占空比” 等概念，只有在亲手调试、亲眼看到效果后，才能转化为真正的能力。Proteus 仿真工具虽便利，但也让我对真实硬件充满敬畏 —— 那些在仿真中被忽略的细节（如信号噪声、电源波动），正是未来硬件调试中需要攻克的难题。

展望未来，我期待将所学应用于更复杂的项目，比如设计一个智能环境监测系统，融合温湿度传感器、ADC 采集、无线通信等功能。我深知，嵌入式开发的道路上还有无数挑战等待探索，但这段从跑马灯到 ADC 的旅程，已经为我奠定了坚实的基础，让我能够自信地迎接下一个技术高峰。

结语：嵌入式开发是一场 “知行合一” 的旅程 —— 从寄存器的微小操作到系统级的功能整合，每一步都需将理论落地为可运行的代码与电路。Proteus 仿真如同 “数字实验室”，让我们在安全环境中试错、验证、创新，而最终的硬件实践则是对所学知识的终极考验。愿这盏跑马灯的微光，能引领更多学习者踏入嵌入式系统的广袤天地，在代码与电路的交织中，解锁智能世界的无限可能。

附录：开发环境与资源

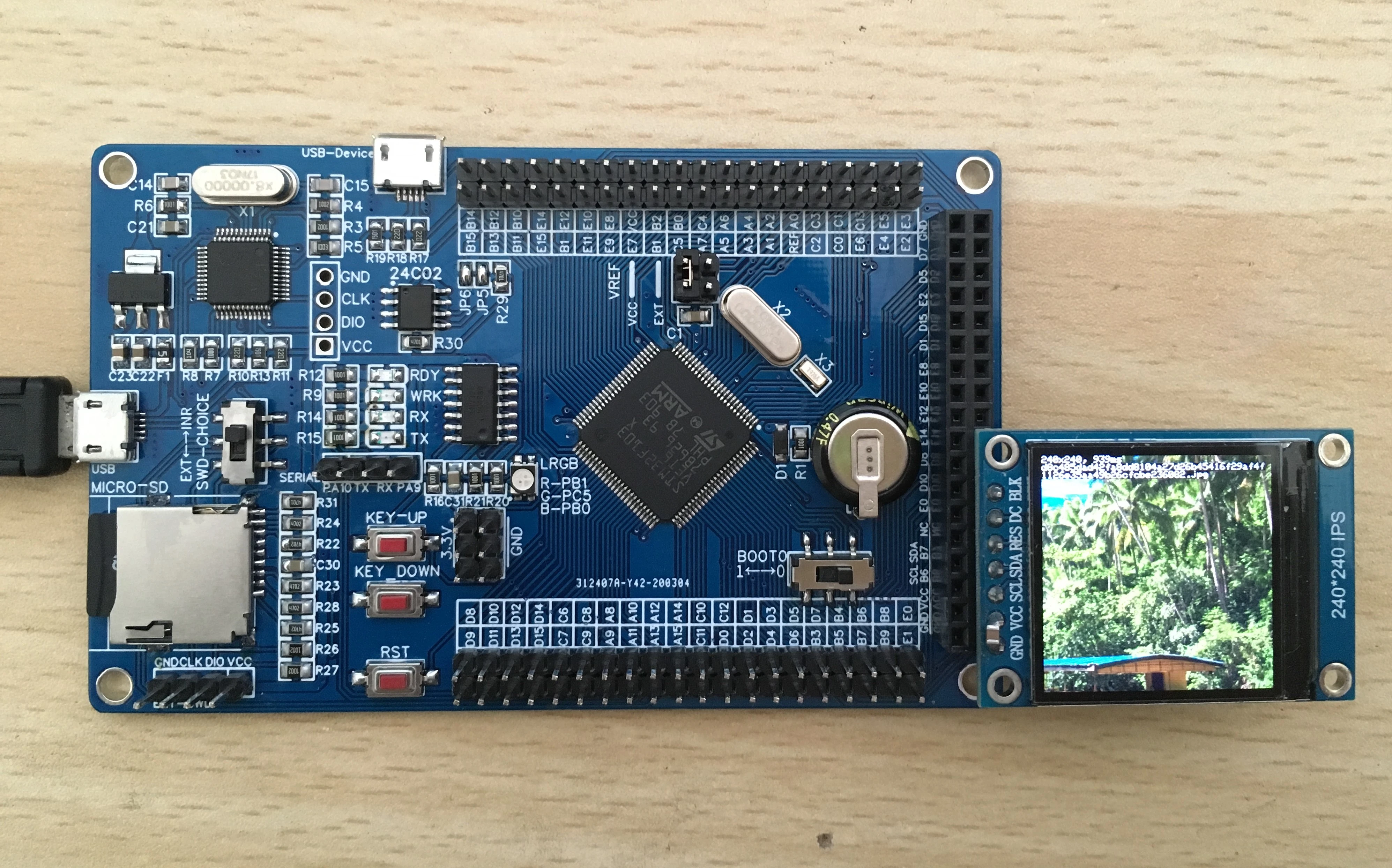

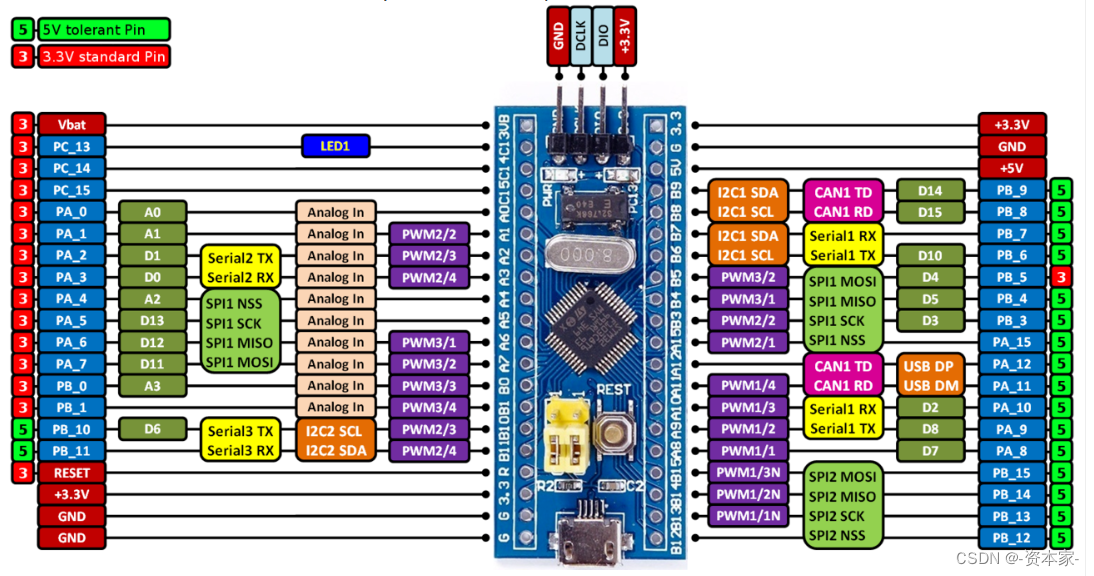

1. 硬件平台：STM32F103C8T6 最小系统板
2. 软件工具：Keil MDK-ARM 36（STM32F1 标准库）、Proteus 8.16
3. 参考资料：
   1. 《STM32F10x 参考手册》
   2. 《ARM 嵌入式系统开发实战指南 —— 基于 STM32F103》
   3. Proteus 官方仿真教程（含 STM32 外设模型示例）
