一、工业智能化转型的核心技术痛点解析​

在工业制造向 “数据驱动” 转型的过程中，产线感知层的实时性、可靠性与精准度成为技术落地的关键瓶颈，具体体现在三方面：​

1、缺陷检测的像素级与实时性要求：微小缺陷（如 0.1mm 级划痕、焊点偏差）的识别需要高算力支撑的 AI 推理，而产线节拍要求检测延迟≤100ms，传统人工目检或云端推理难以满足；​

2、恶劣环境下的硬件适配难题：工业现场的高温（≥60℃）、粉尘、油污及强电磁干扰（EMI），对计算设备的宽温适应性、抗干扰能力提出严苛要求，商用计算设备故障率高达 30% 以上；​

3、多源数据的协同处理需求：产线需整合相机视频流、传感器信号（如振动、温度）、工业仪表数据等多类型数据，要求设备具备丰富接口与低延迟数据融合能力，传统 PLC 或单一功能控制器扩展性不足。​

二、FCU3501 的硬件架构与核心技术参数​

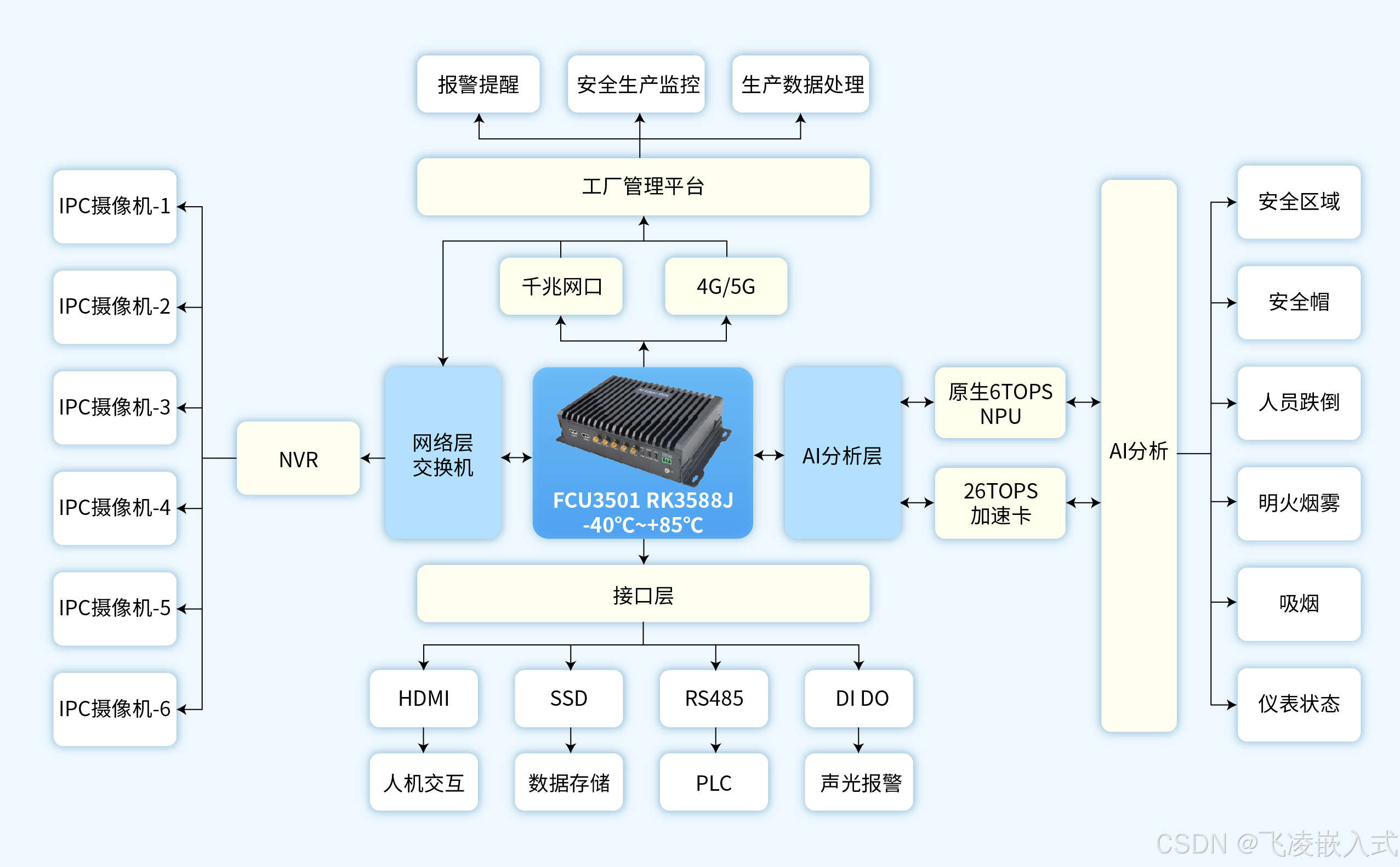

FCU3501 作为工业级 AI 边缘计算盒子，其技术设计围绕 “算力冗余、环境适配、接口扩展” 三大核心，硬件架构如下：​

1. 核心处理器与算力配置​

• 主控芯片：采用瑞芯微 RK3588J 工业级处理器，基于 ARMv8 架构，集成四核 A76（2.4GHz）+ 四核 A55（1.8GHz）CPU 集群，搭配 Mali-G610 MP4 GPU，支持 OpenCL 2.2 加速图形渲染；​

• AI 算力核心：内置 NPU 采用双核架构，INT8 精度下算力达 6TOPS，支持 INT4/INT8/INT16 混合精度计算，可通过 M.2 Key M 接口扩展 26TOPS 算力卡（PCIe 3.0 x4 通道），总算力最高 32TOPS，满足多模型并发推理；​

• 视频处理能力：支持 16 路 1080P 30fps 视频流硬件解码（H.265/H.264），每路视频流的 AI 推理延迟≤50ms，适配工业相机的 GigE Vision/USB3.0 Vision 协议。​

2. 环境适应性设计​

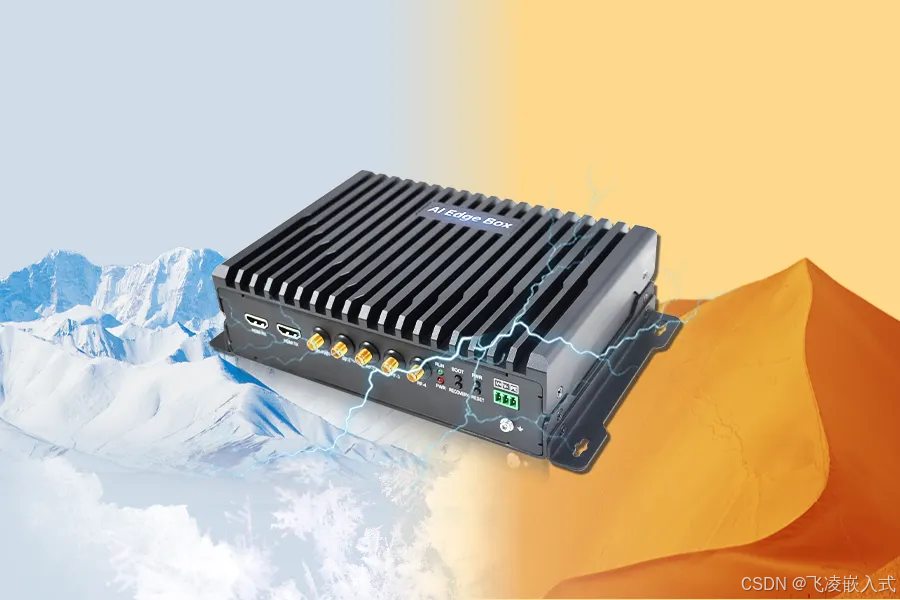

• 宽温无风扇方案：采用全密封金属外壳 + 鳍片式散热结构，导热垫直接贴合核心芯片，实现 - 40℃~+85℃宽温工作范围，无机械风扇设计避免粉尘堆积，MTBF（平均无故障时间）≥50000 小时；​

• 电磁兼容性认证：通过 CE EMC 2014/30/EU、FCC Part 15B 认证，抗静电干扰 ±8kV（接触放电）、±15kV（空气放电），满足工业现场电磁环境要求。​

3. 接口扩展性与工业协议支持​

接口类型​	技术参数​	应用场景​
以太网​	双千兆网口（RJ45），支持 802.3af PoE 供电​	接入工业相机、交换机​
USB 接口​	4 个 USB 3.0（5Gbps）+2 个 USB 2.0​	扩展辅助相机、U 盘、调试设备​
串行接口​	2 路 RS-232、2 路 RS-485（支持 Modbus RTU）​	读取工业仪表、传感器数据​
数字 I/O​	8 路 DI（干接点）、8 路 DO（继电器输出）​	设备开关状态采集、声光报警联动​
扩展接口​	M.2 Key M（PCIe 3.0）、M.2 Key B（4G/5G）​	算力扩展、无线数据传输​
显示与调试​	HDMI 2.0（4K@60Hz）、UART DEBUG、WiFi 6​	本地监控显示、系统调试、无线配置​

​

三、关键技术场景的实现逻辑​

1. 产线视觉质检系统​

• 数据采集层：通过双千兆网口接入 16 路工业相机（支持 GigE Vision 协议），USB 3.0 接口扩展面阵相机用于局部缺陷放大检测；​

• 触发机制：通过 RS-485 接口接收产线传感器的上升沿触发信号（如编码器脉冲），实现产品定位与精准抓拍，触发延迟≤10ms；​

• AI 推理层：基于 NPU 运行 YOLOv8 轻量化模型，对采集图像进行缺陷检测（如裂纹、缺料、尺寸偏差），推理速度达 30fps / 路，缺陷识别准确率≥99.2%；​

• 数据输出：检测结果通过以太网实时传输至 MES 系统，异常缺陷触发 DO 接口联动声光报警器。​

2. 设备状态监控与预警​

• 信号采集：DI 接口采集设备电源开关状态、急停信号（电压范围 24V DC），RS-485 接口读取振动传感器、温度传感器数据（采样频率 100Hz）；​

• 数据分析：边缘侧运行时序数据异常检测算法（如孤立森林模型），对设备运行参数进行实时分析，识别异常波动（如振动幅值突变）；​

• 远程联动：通过 4G/5G 模块将设备状态数据（结构化 JSON 格式）上传至云端管理平台，带宽占用≤100Kbps / 路，异常时通过 MQTT 协议推送预警信息。​

3. 本地调试与运维支持​

• 现场通过 HDMI 接口连接 4K 显示屏，实时展示 16 路视频流与 AI 分析结果，支持分屏显示与缺陷标记；​

• 工程师通过 UART DEBUG 接口（波特率 115200）进行系统日志读取、固件升级，或通过 WiFi 6 / 蓝牙 5.2 实现无线调试，降低现场运维复杂度。​

四、边缘 - 云端协同架构的技术优势​

FCU3501 采用 “边缘计算 + 云端管理” 的分布式架构，核心技术设计如下：​

1、计算分流策略：边缘侧承担实时性要求高的任务（视频解码、AI 推理、本地联动），云端负责非实时任务（模型训练、数据统计分析、全局调度），避免网络延迟影响；​

2、数据压缩传输：边缘侧仅上传结构化数据（如缺陷坐标、设备状态码、告警信息），而非原始视频流，单条结构化数据大小≤1KB，相比原始视频流带宽节省 99% 以上；​

3、模型迭代机制：云端通过积累的边缘侧数据进行模型优化（如迁移学习），优化后的模型通过 OTA 方式推送至边缘设备，实现检测精度的持续提升。​

五、技术总结与应用前景​

FCU3501 基于 RK3588J 的高算力 NPU 与工业级硬件设计，解决了工业场景中 “高实时性、恶劣环境适配、多源数据融合” 三大核心技术难题。其在视觉质检、设备监控中的技术实现，为智慧工厂提供了低成本、高可靠的边缘计算解决方案，可广泛应用于智慧工厂、新能源等制造领域。后续可进一步拓展的技术方向包括：多设备协同推理、边缘侧模型量化优化、工业协议（如 OPC UA）深度集成，以满足更复杂的工业智能化需求。
