项目背景

随着互联网技术的快速发展，餐饮外卖行业逐渐兴起。传统的餐饮外卖业务主要依靠人工接单、配送，效率较低，信息更新不及时，无法满足用户多样化需求。为解决这些问题，设计了一套餐饮外卖平台数据分析与可视化系统。前端采用Vue技术，后端使用Flask框架，爬虫部分借助Scrapy实现，数据库选用MySQL。系统功能包括：用户可查看美食信息、公告资讯、使用留言板，还能进行美食预测管理；管理员可进行美食信息管理，包括数据爬取、生成、清洗，美食预测管理，用户管理以及系统管理。

演示视频：基于Python餐饮外卖平台数据分析与可视化系统设计与实现

---

技术栈

1.Scrapy

Scrapy 是一个用于网络爬虫的 Python 框架。它能够构建爬虫程序，用于从网站抓取数据。开发者可以定义爬虫的规则，包括起始 URL、解析规则等，Scrapy 根据这些规则自动抓取网页内容。Scrapy 提供了强大的选择器功能，支持 XPath 和 CSS 选择器，用于从网页中提取所需的数据^[9]。它还具备数据管道功能，可以对抓取到的数据进行处理和存储，如清洗数据、存储到数据库等。Scrapy 支持异步请求，能够同时处理多个请求，提高了爬虫的效率。Scrapy 提供了中间件机制，开发者可以自定义请求和响应的处理过程，如添加代理、设置请求头等。Scrapy 还支持分布式爬虫，可以将爬虫任务分配到多个节点上，进一步提高爬虫的性能。在开发过程中，Scrapy 提供了丰富的日志功能，方便开发者跟踪爬虫的运行状态^[10]。它还支持多种扩展，如 Scrapy-Redis 用于分布式爬虫的协调，Scrapy-Selenium 用于处理动态网页等。Scrapy 的高效性和可定制性使其成为网络数据抓取领域的一个重要工具。

1. Flask框架

Flask 是一种用 Python 编写的轻量级 Web 应用框架。它能够创建 Web 应用程序，处理 HTTP 请求和响应。开发者可以使用 Flask 构建简单的 Web 应用，也可以扩展为复杂的 Web 应用。Flask 提供了路由功能，允许开发者将 URL 映射到特定的视图函数，从而实现对不同请求的处理。它支持请求和响应对象的使用，使得开发者可以方便地获取请求数据和设置响应内容^[11]。Flask 还具备模板渲染功能，通过 Jinja2 模板引擎，可以将动态数据与静态模板相结合，生成动态的 HTML 页面。Flask 支持多种扩展，如 Flask-SQLAlchemy 用于数据库操作，Flask-WTF 用于表单处理等，这些扩展增强了 Flask 的功能，使其能够满足不同场景下的开发需求。在开发过程中，Flask 提供了调试模式，方便开发者进行调试和测试^[12]。它还支持多种部署方式，可以部署在不同的服务器上，以满足实际应用的需求。Flask 的灵活性和可扩展性使其成为 Web 开发中一个重要的工具。

1. Vue技术

Vue是一种轻量级的前端框架，用于构建用户界面和单页面应用程序。Vue的核心功能是基于声明式编程的视图层框架，开发者通过定义HTML模板中的指令，将数据绑定到视图上，从而动态更新界面内容^[11]。Vue的主要功能由其核心库提供，而其他功能，例如路由管理和状态管理，则通过官方提供的插件来实现。Vue的双向数据绑定机制是其一大特点，这种机制通过监听器自动同步模型和视图之间的数据变化，从而减少了开发人员手动操作DOM的工作量。

Vue还支持组件化开发，开发人员可以将页面分割成可复用的小模块，每个组件独立负责自己的逻辑和视图。组件之间通过明确的接口通信，这种设计方式便于模块化和团队协作。Vue使用虚拟DOM技术优化了界面渲染的性能，通过最小化对实际DOM的操作提高了应用程序的响应速度^[12]。Vue提供了一套工具链，包括Vue CLI、Vue Router和Vuex等，用于简化项目的构建、路由管理和全局状态管理。这种框架适用于构建动态交互的前端界面，在需要快速开发和高效渲染的场景中。

1. MySQL数据库

MySQL是一种关系型数据库管理系统，广泛用于存储和管理结构化数据。MySQL基于SQL语言提供数据存储、检索和管理功能，支持多种类型的数据表，包括事务型表和非事务型表^[13]。它的体系结构采用了客户-服务器模式，用户通过客户端与MySQL服务器进行通信。MySQL支持多种数据存储引擎，其中最常用的是InnoDB和MyISAM。InnoDB引擎提供事务支持、外键约束和并发控制功能，适用于对数据一致性要求较高的应用场景，而MyISAM则以其高效的读写性能适用于以读为主的场景。

MySQL支持多用户并发访问，通过用户权限管理和加密通信保证数据的安全性。它能够处理大规模数据集，并支持横向扩展，通过分片和复制功能满足高并发和高可用性的需求^[14]。MySQL提供了一系列高级功能，例如索引优化、存储过程、触发器和事件调度器，增强了其在复杂应用场景中的适用性。MySQL与多种编程语言和开发框架兼容，可以通过JDBC、ODBC和本地API与Java、Python等语言集成，用于Web开发、数据分析和嵌入式系统等领域。

---

需求分析

1. 功能需求分析

用例图是统一建模语言（UML）中的一种，用于描述系统与外部参与者之间的功能交互关系。它以图形化的方式展示系统功能的外部视图，重点体现系统提供的功能、用户角色以及功能间的关联。用例图的主要元素包括参与者、用例和关系。本文将对系统按照角色模块进行需求分析。

1. 用户功能

用户可查看美食信息，浏览菜品详情与评价；查看公告资讯，了解平台最新动态；使用留言板，发表意见与建议；参与美食预测管理，对菜品进行预测；查看数据大屏，直观了解平台运营数据与美食热度。

用户用例图如图3-1所示。

图3-1 用户用例图

1. 管理员功能

管理员可进行美食信息管理，包括爬取数据、生成数据、数据清洗，确保美食信息准确与完整；进行美食预测管理，对菜品需求趋势进行预测；管理用户，处理用户信息与权限；管理留言板，审核与回复用户留言；进行系统管理，维护系统正常运行与功能更新。

管理员用例图如图3-2所示。

图3-2 管理员用例图

1. 系统流程分析
    1. 用户管理流程

流程从“开始”节点出发，包含“添加用户信息”“查询用户信息”“修改用户信息”“删除/激活用户”等主要功能模块，每个模块都有参数合法性判断和数据保存步骤，最终返回查询结果或操作状态，流程以“结束”节点收尾。用户管理流程图，如图3-3所示：

图3-3用户管理流程

    1. 个人中心管理流程

用户从“主页”进入“个人中心查看”后，判断是否需要修改密码。如果选择修改，则进入“修改密码页面”，验证原密码和新密码的合法性，若符合要求则保存修改，流程结束；否则返回修改密码页面重新输入。个人中心流程图，如图3-4所示：

图3-4个人中心管理流程

    1. 添加信息流程

流程从“开始”节点开始，系统自动生成编号，用户输入数据后进行合法性判断，若合法则将数据写入数据库并结束流程；若不合法，则返回重新输入数据，直到满足合法性要求为止。添加信息流程图，如图3-5所示：

图3-5添加信息流程图

    1. 删除信息流程

流程从“开始”节点开始，用户选择需要删除的记录，判断是否确认删除，若确认删除则更新数据库并结束流程；若未确认删除，则返回选择记录的步骤，直到操作完成。删除信息流程图，如图3-6所示：

图3-6删除信息流程图

1. 系统设计
   1. 系统架构设计

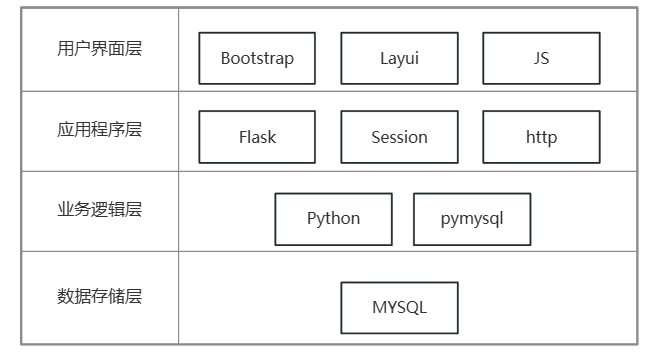

系统总体架构图展示了系统的分层结构。用户界面层采用Bootstrap和Layui框架，提供响应式设计和现代化的界面元素，提升用户体验。用户通过浏览器访问系统，进行数据查询和可视化分析。JavaScript用于实现动态交互，增强界面的灵活性和响应能力。应用程序层基于Flask框架，承担HTTP请求的处理和业务逻辑的调用。Flask支持快速开发与部署。Session管理用户状态，保证数据安全和用户体验的一致性。该层通过RESTful API与用户界面层进行通信，返回所需数据和结果。业务逻辑层使用Python编写，负责数据处理、分析和业务规则的实现。该层通过pymysql库与数据库层进行交互，执行SQL查询，获取和更新数据。业务逻辑层保证数据的有效性与准确性，处理用户请求的具体逻辑。数据存储层采用MySQL数据库，负责存储系统的所有数据^[17]。MySQL提供高效的数据管理和存储能力，支持大规模数据的存取。数据存储层与业务逻辑层紧密结合，保证数据的持久性与完整性。整个系统架构如图4-1所示。

---

架构设计

图4-1 系统架构图

1. 系统总体功能设计

本系统具备丰富功能，为用户与管理员提供多样化服务。用户可查看美食信息，了解菜品详情与评价；浏览公告资讯，掌握平台动态；使用留言板发表意见；参与美食预测管理，对菜品需求进行预测；查看数据大屏，直观了解平台运营数据与美食热度。管理员则负责美食信息管理，包括数据爬取、生成与清洗；进行美食预测管理，分析菜品需求趋势；管理用户信息与权限；处理留言板内容，及时回复用户留言；维护系统正常运行，确保功能持续更新与优化。

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

1. 数据获取与处理
    1. 数据获取

在本系统中，数据获取模块主要通过 Scrapy 框架实现，负责从目标网站爬取美食相关信息。爬虫程序 FoodsSpider 是数据获取的核心组件，爬虫通过 start_requests 方法初始化，根据配置的 start_urls 和分页逻辑生成初始请求。start_urls 可以通过文件路径或直接指定 URL 列表的方式加载，支持动态分页处理，通过格式化字符串 {} 实现多页数据的爬取。

爬虫通过 parse 方法对响应内容进行解析。利用 Scrapy 的选择器功能，结合 CSS 选择器和正则表达式，从网页中提取关键字段，如店铺名称、评价数、详情页链接、人均价格、菜系、商圈、评分等。这些字段被封装到 FoodsItem 数据容器中，便于后续处理。

为了处理动态加载的内容，爬虫结合了 Selenium 工具。通过 Chromium 浏览器实例，模拟用户行为，加载完整的动态页面内容，确保获取的数据完整性和准确性。

爬虫在运行过程中会检查数据库中是否已存在相同的数据。如果数据已存在，则跳过重复数据的插入，避免数据冗余。爬虫还支持从本地缓存文件加载数据，提高数据获取的效率。

为了应对目标网站的反爬策略，爬虫集成了 RandomProxyMiddleware 中间件，动态切换代理 IP，降低被封禁的风险。同时，通过随机设置请求头中的 User-Agent，模拟不同的浏览器访问，进一步提高爬虫的稳定性。

通过上述设计，数据获取模块能够高效、稳定地从目标网站爬取美食相关信息，为后续的数据处理和分析提供基础数据支持。

    1. 数据清洗与预处理

数据清洗与预处理模块是确保数据质量的关键环节。在本系统中，数据清洗主要通过 Pandas 库和自定义函数实现，使用 Pandas 的 read_sql 方法从数据库中读取原始数据。数据存储在 MySQL 数据库中，通过 SQLAlchemy 创建数据库连接，确保数据读取的高效性和灵活性。

通过 duplicated 方法检测数据中的重复记录，并使用 drop_duplicates 方法删除重复项。这一过程确保了数据的唯一性，避免了后续分析中的错误。利用 isnull 方法检测数据中的空值，并通过 dropna 方法删除包含空值的记录。对于某些关键字段，如店铺名称或价格，空值可能导致分析结果的偏差，因此需要严格处理。对于部分非关键字段，可以使用 fillna 方法填充默认值，如“暂无”，以保证数据的完整性。

通过统计学方法识别并处理异常值。例如，使用 3σ 原则过滤掉超出正常范围的数据点。对于数值型字段，如评分和价格，通过计算标准差和均值，筛选出异常值并进行处理。还可以结合业务逻辑，对某些字段进行范围限制，如价格必须在合理区间内。在爬取网页内容时，可能会附带多余的 HTML 标签。通过自定义的 remove_html 函数，使用正则表达式去除这些标签，确保数据的纯净性。

对某些字段进行格式化处理，如将日期字符串转换为标准的日期格式，将数值型字段转换为浮点数或整数。这一步骤确保数据在后续分析中能够被正确处理。

通过上述设计，数据清洗与预处理模块能够有效地提升数据质量，为后续的数据分析和可视化提供可靠的数据支持。

    1. 数据存储

数据存储模块负责将清洗后的数据持久化到数据库中，确保数据的安全性和可访问性。在本系统中，数据存储主要使用 SQLAlchemy 创建与 MySQL 数据库的连接。通过配置文件读取数据库的连接信息，包括数据库类型、主机地址、端口、用户名和密码。这种配置方式提高了系统的灵活性和可维护性。

在爬虫的 process_item 方法中，将清洗后的数据封装为 SQL 插入语句。通过动态生成 SQL 语句，将数据插入到指定的数据库表中。数据表的结构与爬虫提取的字段一一对应，确保数据的完整性和一致性。

在数据插入过程中，使用数据库事务确保数据的完整性。通过 commit 方法提交事务，确保所有数据正确插入数据库。如果在插入过程中发生错误，通过 rollback 方法回滚事务，避免数据的不一致。

为了提高系统的容错能力和数据恢复能力，系统支持数据备份功能。通过定期备份数据库，确保数据的安全性。系统还支持将部分数据缓存到本地文件中，以便在需要时快速加载。

在数据插入时，支持动态表名处理。根据爬虫的名称动态生成表名，避免了硬编码表名带来的维护问题。这种设计使得系统能够灵活应对不同的数据存储需求。

通过上述设计，数据存储模块能够高效、安全地将清洗后的数据持久化到数据库中，为后续的数据分析和可视化提供可靠的数据支持。

1. 预测设计

本系统的预测设计主要围绕餐饮外卖平台的数据分析与可视化，通过历史数据对未来趋势进行预测。预测模型采用LSTM（长短期记忆网络），这是一种特殊类型的循环神经网络，适合处理和预测时间序列数据。系统设计中，首先通过爬虫模块获取店铺的历史数据，包括日期、价格、评价数和评分等信息，并将这些数据存储在MySQL数据库中。

在预测设计中，系统利用MinMaxScaler进行数据归一化处理，以消除不同量纲数据之间的差异性，提高模型训练的效率和准确性。随后，系统将数据集划分为训练集和测试集，采用80%的数据用于模型训练，剩余的20%用于模型测试。通过设置时间步长（time_step），系统能够基于过去一定时间步长的数据来预测下一个时间步长的数据。

LSTM模型构建完成后，系统将进行模型训练，并在测试集上评估模型性能。训练完成后，系统将使用模型对未来一段时间内的数据进行预测，并将预测结果反归一化，使其恢复到原始数据的量纲。预测结果包括未来一段时间内店铺的价格、评价数和评分等信息，这些信息将被存储回数据库，并为后续的可视化展示提供数据支持。

系统设计中还考虑了模型的可扩展性，通过参数化的设计，可以方便地调整模型结构和超参数，以适应不同的预测任务。整个预测流程设计注重数据的预处理、模型的选择与训练、以及预测结果的后处理，确保了预测结果的可靠性和实用性。通过这种设计，系统能够为餐饮外卖平台提供科学的决策支持，帮助店铺管理者优化运营策略，提升服务质量。

1. 数据库设计

在进行数据库设计时，概念设计帮助明确系统的整体结构和需求。在这一阶段，需要确定实体、属性以及它们之间的关系，为后续的数据库表设计奠定基础。接下来，将深入探讨数据库表设计的具体细节，实现更高效的数据存储和管理。

    1. 数据库设计原则

数据库设计需要遵循规范化原则，避免数据冗余和重复。确保数据完整性，通过主键、外键及约束条件保证数据的一致性。设计时应具有可扩展性，为未来的数据增长和需求变化预留空间。安全性是数据库设计的关键，需通过权限管理和数据加密保护数据安全^[16]。系统性能需通过索引优化、分区设计和查询优化得到保障。遵循最小存储原则，在满足需求的同时减少数据存储占用。设计过程需结合实际业务需求，确保数据库结构能够支持业务逻辑和流程。

    1. 数据库实体

数据库实体是数据库中用于存储信息的基本对象，通常对应实际业务中的具体事物。每个实体由多个属性组成，属性描述实体的特征或属性值。实体之间可能存在不同的关系，包括一对一、一对多和多对多。关系通过外键实现，用于表示不同实体间的关联^[17]。实体需要根据业务需求进行抽象和建模，确保实体能够准确反映系统中的核心数据结构。实体设计过程中需明确属性的类型、约束条件及主键，确保数据的唯一性和完整性。以下将展示系统的全局E-R图以及各个实体的属性图。

系统全局E-R图如图4-3所示。

图4-3 系统E-R图

公告资讯实体包含编号、添加时间、标题、简介、分类名称、发布人、头像、点击次数、最近点击时间、点赞数、踩数、收藏数、图片、内容等属性，其中编号是主键，实体属性图如图4-4所示。

图4-4公告资讯实体图

留言板实体包含编号、添加时间、留言人编号、用户名、头像、留言内容、留言图片、回复内容、回复图片等属性，其中编号是主键，实体属性图如图4-5所示。

图4-5留言板实体图

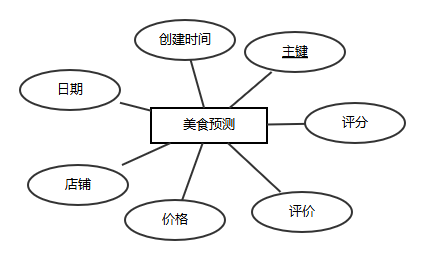

美食预测实体包含编号、添加时间、日期、店铺、价格、评价、评分等属性，其中编号是主键，实体属性图如图4-6所示。

图4-6美食预测实体图

美食信息实体包含编号、添加时间、店铺、菜系、评价数、详情页链接、人均价格、商圈、总评分、口味评分、环境评分、服务评分、好评数、中评数、差评数、日期、点赞数、踩数、最近点击时间、点击次数、评论数、收藏数等属性，其中编号是主键，实体属性图如图4-7所示。

图4-7美食信息实体图

用户实体包含编号、添加时间、账号、密码、姓名、性别、手机、头像等属性，其中编号是主键，实体属性图如图4-8所示。

图4-8用户实体图

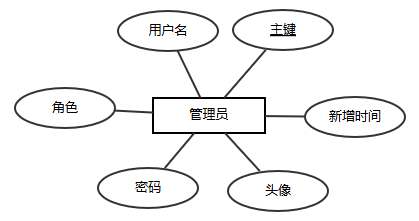

管理员实体包含编号、用户名、密码、头像、角色、新增时间等属性，其中编号是主键，实体属性图如图4-9所示。

图4-9管理员实体图

---

数据库设计

    1. 数据库表设计

数据库表是实体在数据库中的具体实现形式，用于存储系统的数据。每张表包含若干列，每列对应实体的一个属性。主键用于标识表中每行数据的唯一性，外键用于关联其他表的数据。表设计需考虑数据存储的规范化，减少重复数据以节约存储空间。根据业务需求设计索引，优化查询性能。表的字段类型需符合数据存储的实际需求，避免数据类型不匹配带来的性能问题。表的命名需具有一定的规范性，清晰反映表的功能和作用。以下是系统的数据库表设计展示。

表4-1 公告资讯

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
typename	varchar	200	分类名称
name	varchar	200	发布人
headportrait	longtext	4294967295	头像
clicknum	int		点击次数		0
clicktime	datetime		最近点击时间
thumbsupnum	int		赞		0
crazilynum	int		踩		0
storeupnum	int		收藏数		0
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表4-2 留言板

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		留言人id
username	varchar	200	用户名
avatarurl	longtext	4294967295	头像
content	longtext	4294967295	留言内容
cpicture	longtext	4294967295	留言图片
reply	longtext	4294967295	回复内容
rpicture	longtext	4294967295	回复图片

表4-3 美食预测

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
riqi	date		日期
shopname	varchar	200	店铺
price	double		价格
commentscount	int		评价
totalscore	double		评分

表4-4 美食信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
shopname	varchar	200	店铺
caixi	varchar	200	菜系
commentscount	int		评价数
laiyuan	varchar	200	详情页链接
price	double		人均价格
shangjuan	varchar	200	商圈
totalscore	double		总评分
kouwei	double		口味评分
huanjing	double		环境评分
fuwu	double		服务评分
goodnum	int		好评数
normalnum	int		中评数
bednum	int		差评数
riqi	date		日期
thumbsupnum	int		赞		0
crazilynum	int		踩		0
clicktime	datetime		最近点击时间
clicknum	int		点击次数		0
discussnum	int		评论数		0
storeupnum	int		收藏数		0

表4-5 用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
zhanghao	varchar	200	账号
mima	varchar	200	密码
xingming	varchar	200	姓名
xingbie	varchar	200	性别
shouji	varchar	200	手机
touxiang	longtext	4294967295	头像

表4-6 管理员表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
image	varchar	200	头像
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

---

系统实现

1. 系统实现
   1. 可视化设计

本系统通过ECharts库实现数据的可视化展示，具体包括价格统计、评价数统计、评分统计、评论数统计、菜系统计、商圈统计以及美食预测等。每种图表都针对特定的数据维度进行设计，以直观呈现数据特征和趋势。

    1. 价格统计图

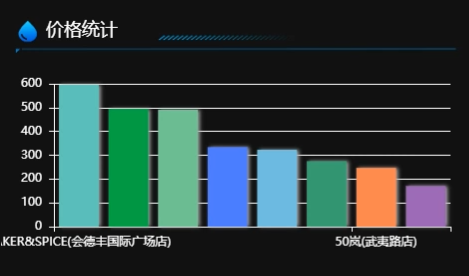

价格统计图采用柱状图形式，展示不同店铺的人均消费价格。X轴表示店铺名称，Y轴表示人均价格。通过颜色深浅的变化，可以直观地比较不同店铺的价格水平。柱状图的设计使得价格差异一目了然，便于用户快速识别价格高低。价格统计图如图5-1所示。

图5-1价格统计图

    1. 评价数统计图

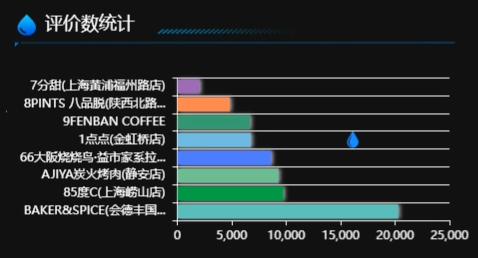

评价数统计图同样使用柱状图，展示各店铺收到的评价总数。X轴为店铺名，Y轴为评价数量。柱状图清晰地呈现出各店铺受欢迎程度的差异，帮助用户了解店铺的口碑情况。通过这种图表，用户可以迅速找到评价数多的热门店铺。评价数统计图如图5-2所示。

图5-2评价数统计图

    1. 评分统计图

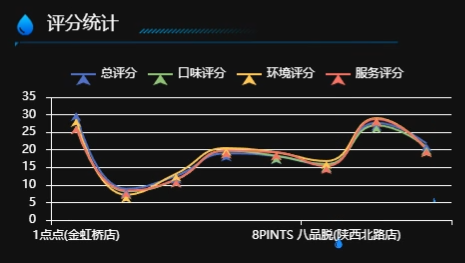

评分统计图采用折线图，展示店铺的口味、环境和服务评分。X轴为店铺名，Y轴为评分值。折线图能够很好地反映店铺在不同维度上的表现，便于用户综合比较各店铺的服务质量。不同颜色的线条代表不同的评分维度，使得评分比较更加直观。评分统计图如图5-3所示。

图5-3评分统计图

    1. 评论数统计图

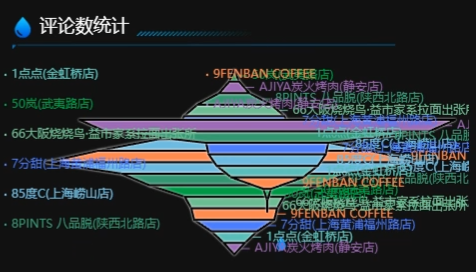

评论数统计图使用漏斗图，展示好评、中评和差评的数量分布。漏斗图通过不同梯级的大小，直观地表示各评分等级的占比情况。这种图表有助于揭示用户对店铺的整体满意度，为店铺改进服务提供依据。评论数统计图如图5-4所示。

图5-4 评论数统计图

    1. 菜系统计图

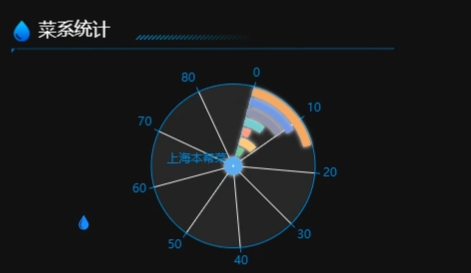

菜系统计图采用极坐标系图，显示不同菜系的店铺数量占比。极坐标系图通过不同半径和角度表示菜系数量，直观地呈现出商圈内的菜系分布，为寻找特定菜系的店铺提供便利。菜系统计图如图5-5所示。

图5-5 菜系统计图

    1. 商圈统计图

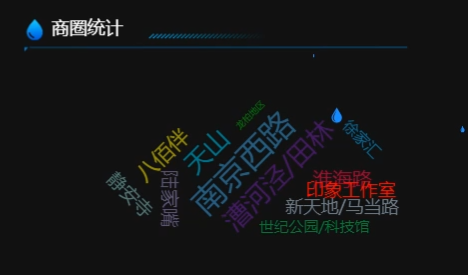

商圈统计图使用词云图，展示不同商圈内的店铺数量。词云图通过不同字体的大小表示商圈和店铺数量，直观地呈现出商圈内的店铺分布。这种图表有助于用户了解不同商圈的繁华程度，为选择就餐地点提供参考。商圈统计图如图5-6所示。

图5-6 商圈统计图

    1. 美食预测图

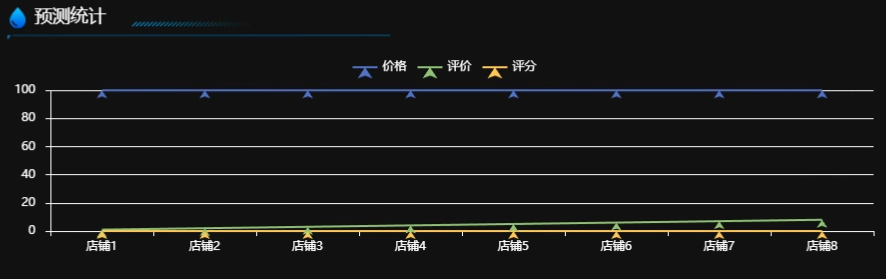

美食预测图采用折线图，预测未来一段时间内店铺的价格、评价和评分趋势。X轴为店铺名，Y轴为预测值。折线图可以清晰地展示预测值随店铺的变化，帮助用户和店铺管理者把握未来趋势，做出相应的决策。价格统计图如图5-7所示。

图5-7 美食预测图

1. 用户功能实现
    1. 用户查看美食信息界面

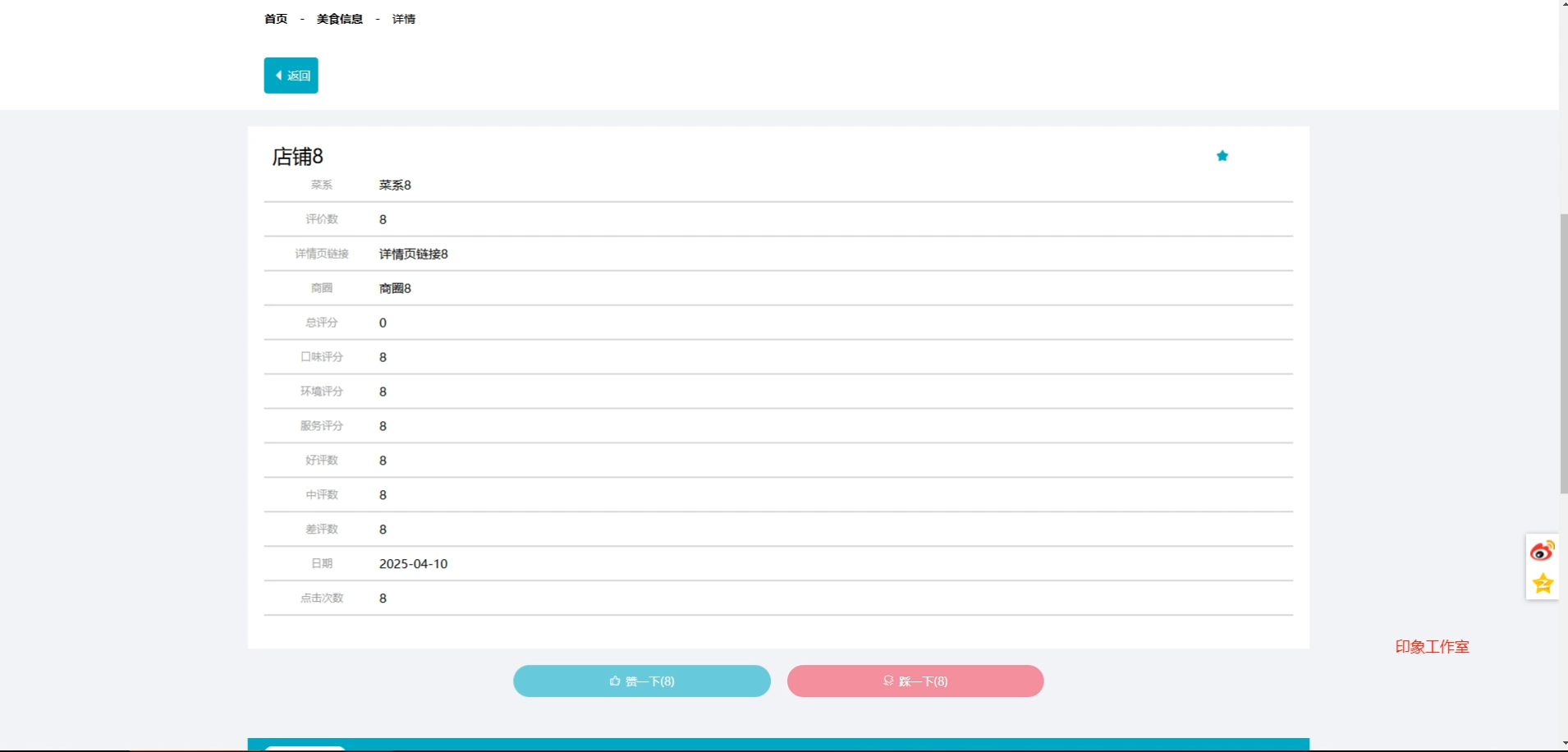

用户可以通过查看美食信息界面浏览平台上的各类美食数据，如店铺名称、菜系、人均价格等。用户能够利用搜索和筛选功能快速定位感兴趣的美食。界面提供直观的列表或网格视图展示美食信息，用户点击某项可查看详细信息。此界面支持分页显示，用户可通过翻页查看更多美食。用户查看美食信息界面如图5-8所示。

图5-8 用户查看美食信息界面

    1. 用户查看公告咨询界面

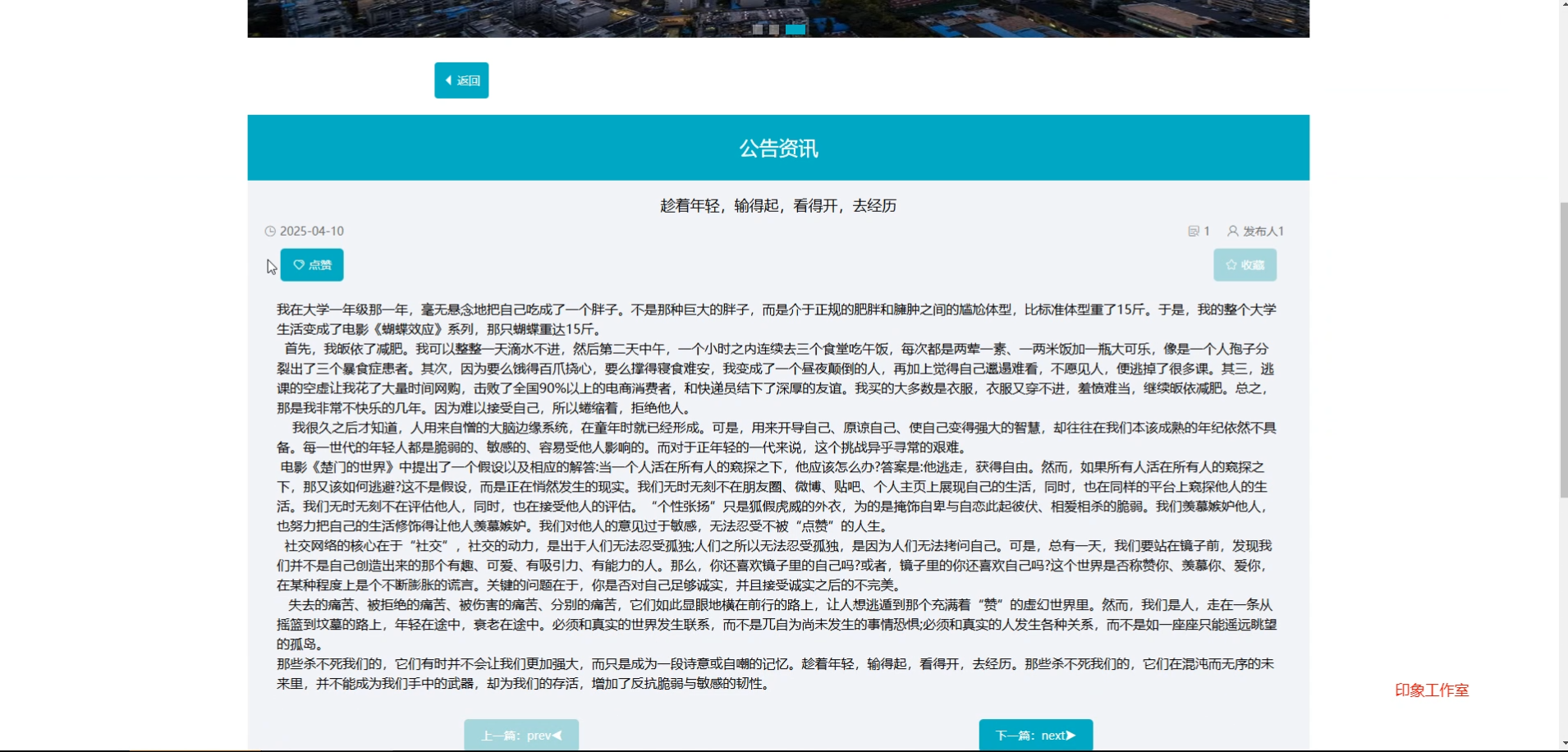

用户在查看公告咨询界面可以阅读平台发布的最新公告和咨询，用户可以按时间顺序查看公告，或使用搜索功能查找特定公告。公告咨询界面设计简洁，每条公告可展开查看详细内容。此界面还提供公告的发布日期，方便用户了解信息的时效性。用户查看公告咨询界面如图5-9所示。

图5-9 用户查看公告咨询界面

    1. 用户留言板界面

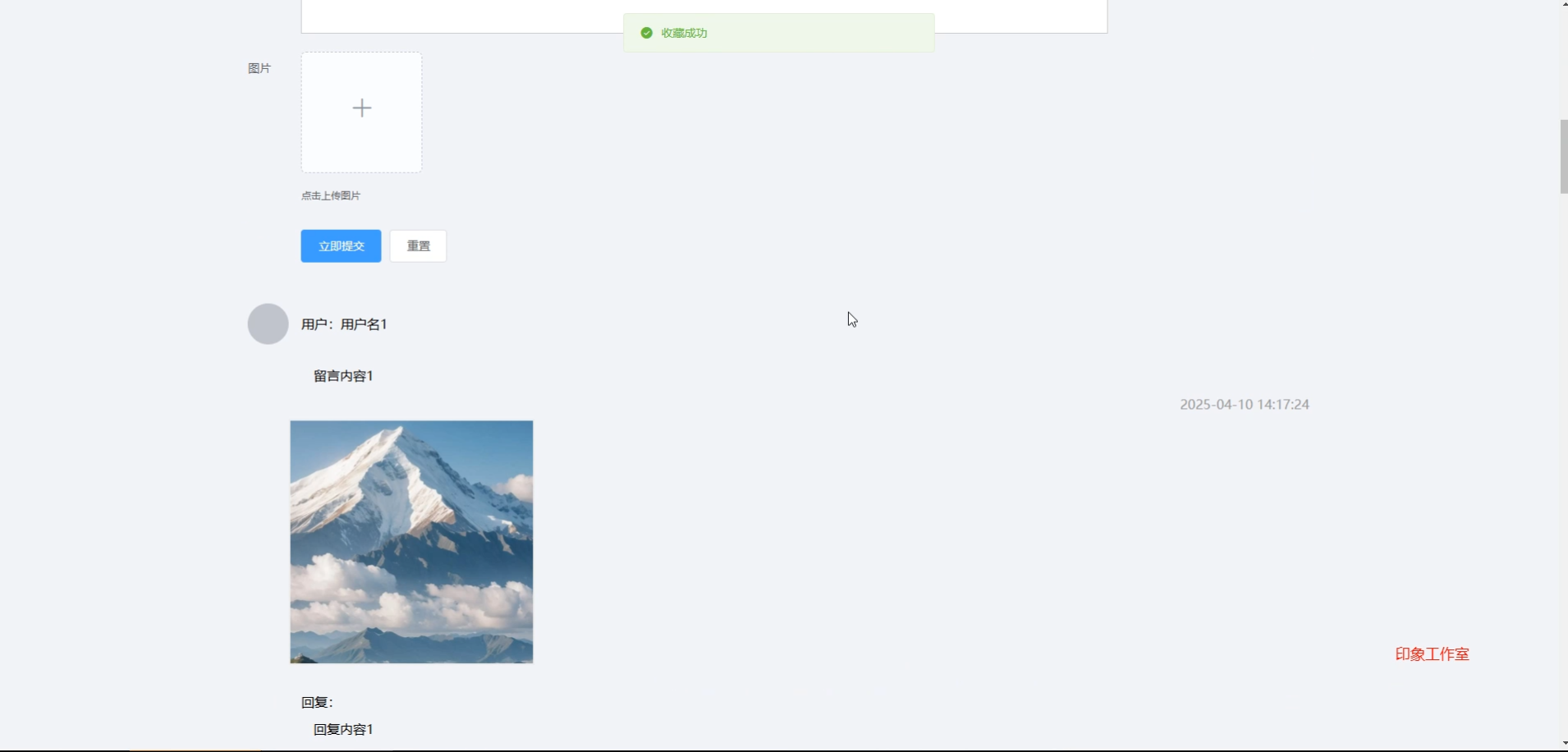

用户在留言板界面可以发表对美食或店铺的评价、建议或疑问，并能回复其他用户的留言。留言成功后，用户可看到自己的留言及互动反馈。留言板界面提供直观的留言列表，用户可轻松管理自己的留言。用户留言板界面如图5-10所示。

图5-10 用户留言板界面

    1. 美食预测管理界面

用户在美食预测管理界面可以使用平台提供的预测工具对未来的美食趋势进行预测，如价格走势、评价变化等。预测结果以图表形式展示，用户可以直观地分析预测数据。美食预测管理界面如图5-11所示。

图5-11 用户美食预测管理界面

    1. 数据大屏界面

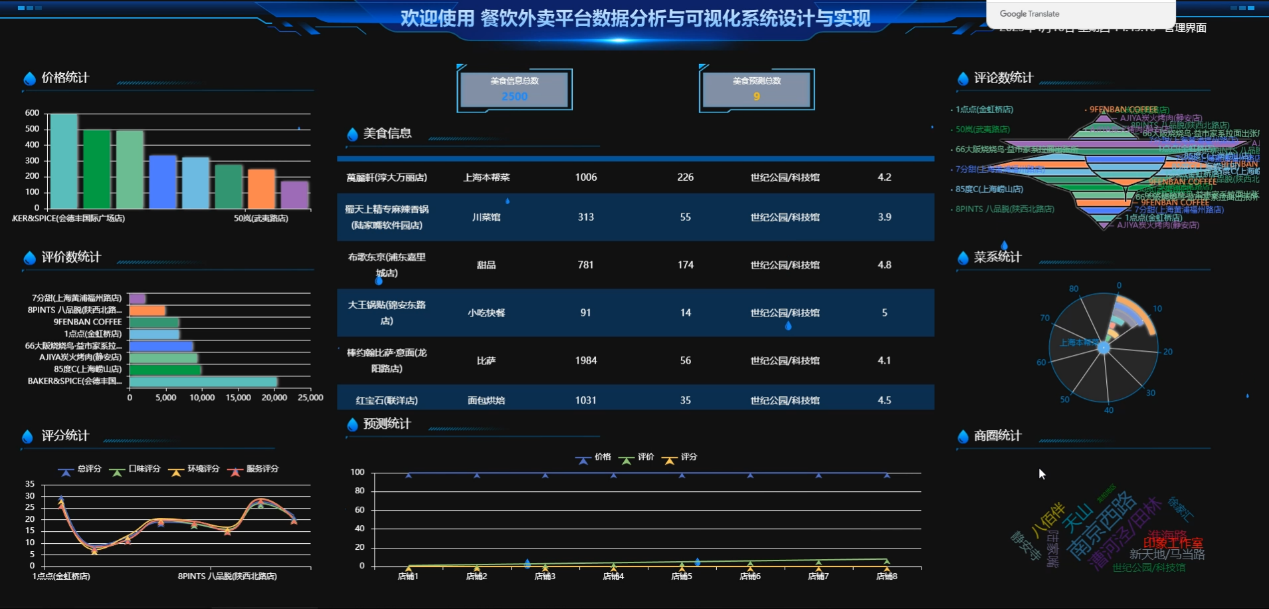

用户在数据大屏界面可以查看平台的实时数据分析结果，用户可以通过交互操作查看不同数据。数据大屏界面提供宏观的数据概览，帮助用户快速把握平台的整体运营状况。数据大屏界面如图5-12所示。

图5-12 用户数据大屏界面

1. 管理员功能实现
    1. 管理员美食信息管理界面

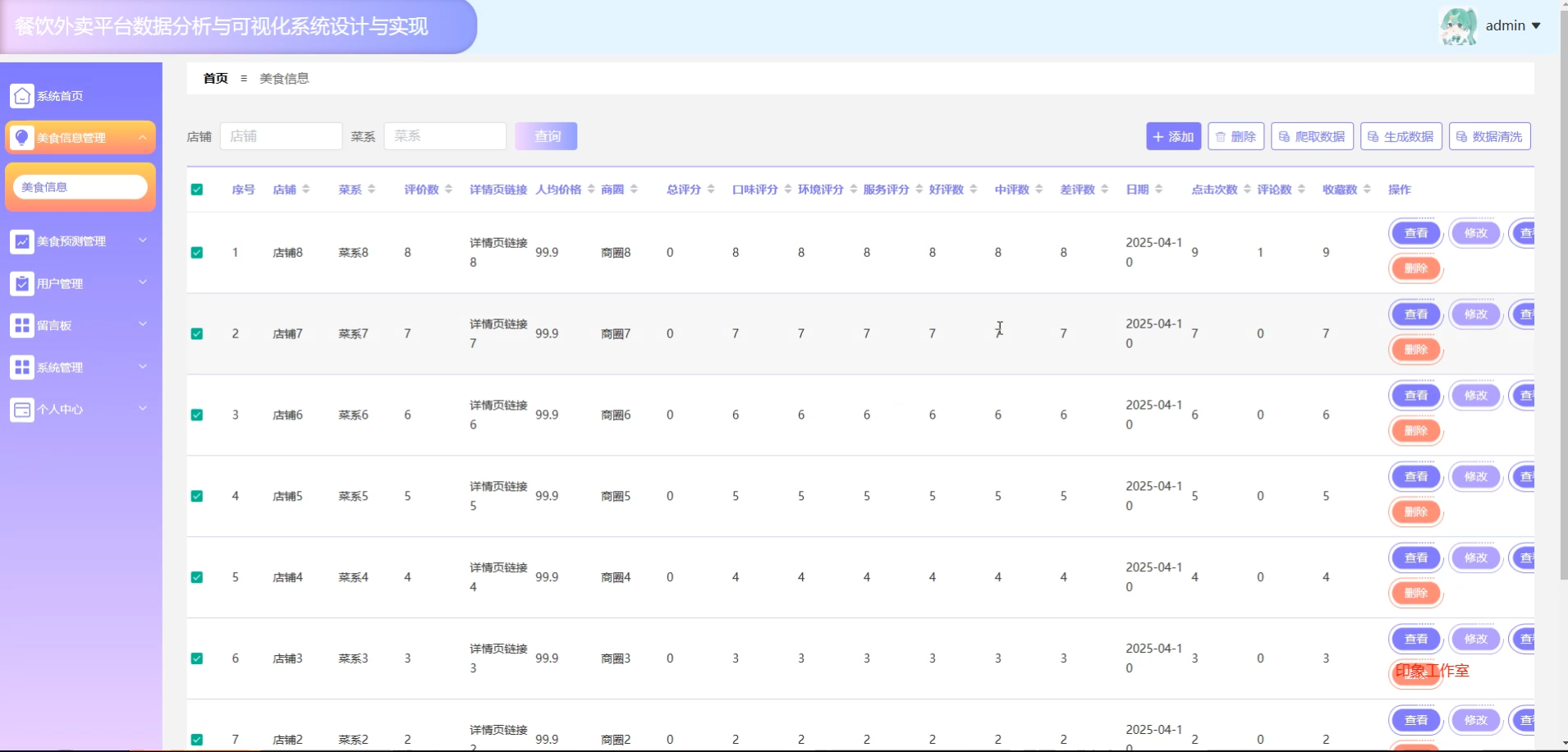

管理员在美食信息管理界面可以进行数据的爬取、生成和清洗工作，确保平台上美食信息的准确性和时效性。管理员可以设置爬虫任务自动抓取最新数据，或手动添加、编辑美食信息。管理员还可以对数据进行清洗，去除重复或错误信息。美食信息管理界面提供数据管理的全面控制，包括添加、编辑、删除等操作。管理员美食信息管理界面如图5-13所示。

图5-13 管理员美食信息管理界面

    1. 管理员美食预测管理界面

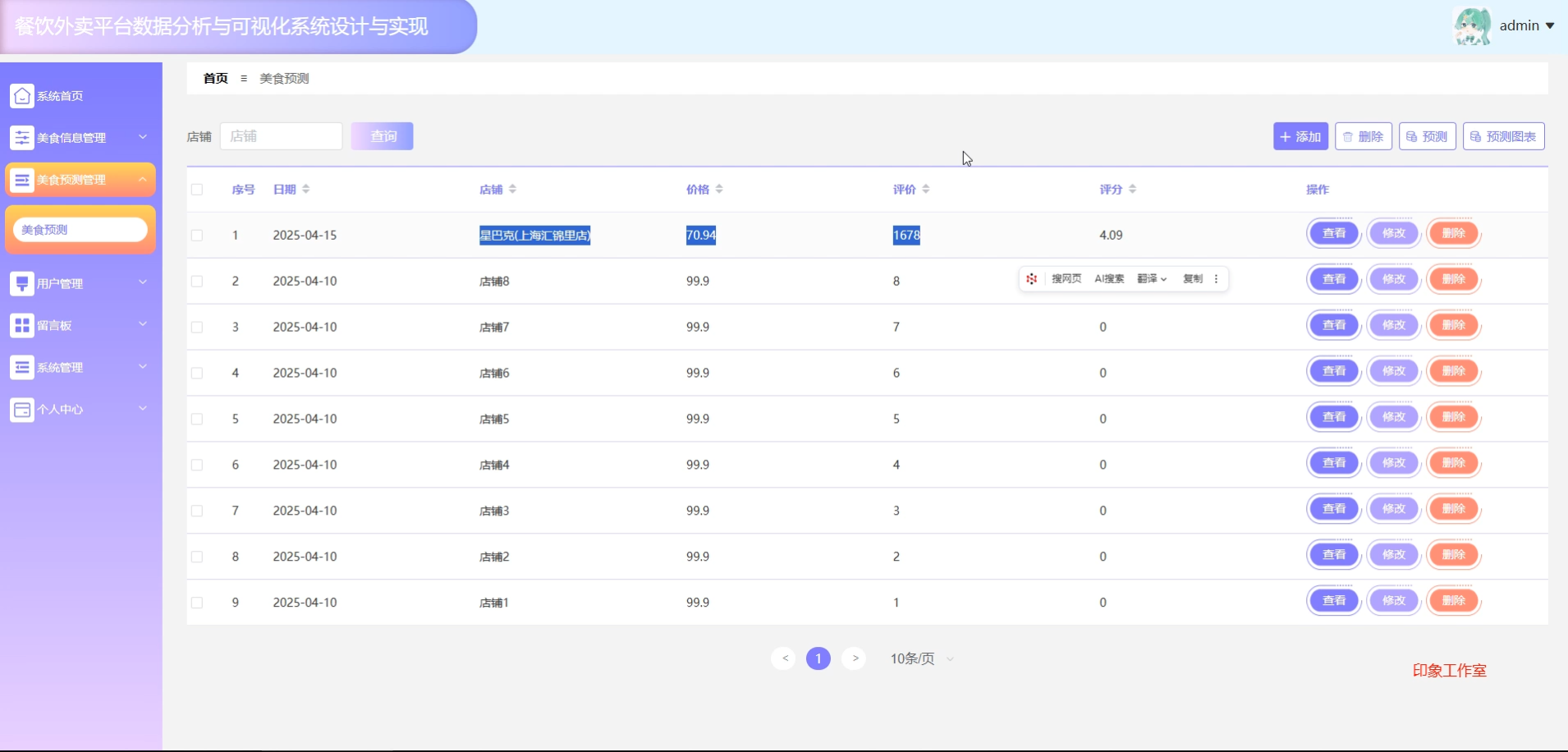

管理员在美食预测管理界面可以利用平台的预测模型对未来的美食趋势进行预测，包括价格、评价、评分等。管理员可以查看预测结果，并将其应用于平台运营决策。美食预测管理界面如图5-14所示。

图5-14 管理员美食预测管理界面

    1. 管理员用户管理界面

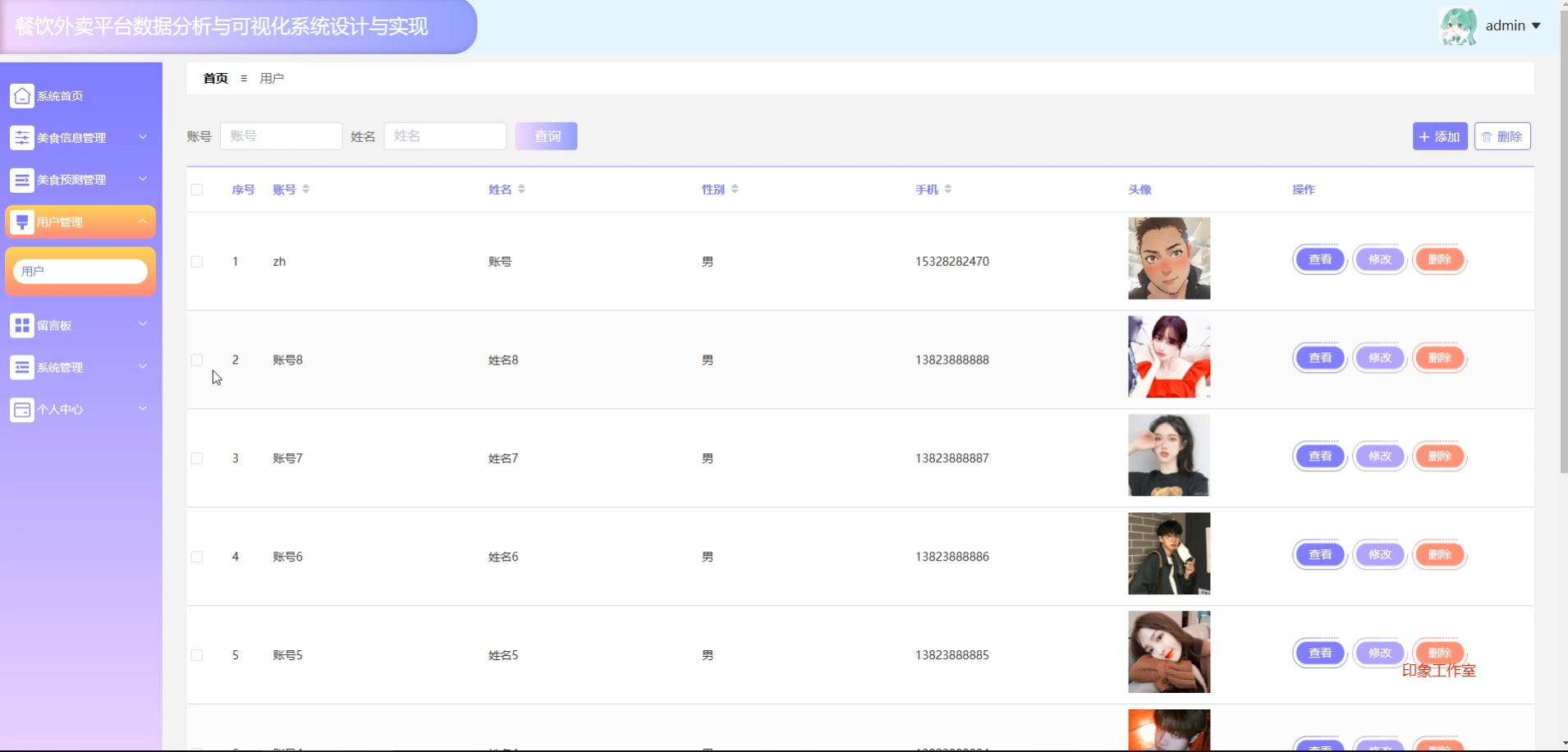

管理员在用户管理界面可以对平台用户进行管理，包括修改用户信息，删除用户等。用户管理界面提供了用户信息的集中管理，方便管理员进行用户相关的各项管理。管理员用户管理界面如图5-15所示。

图5-15 管理员用户管理界面

    1. 管理员留言板界面

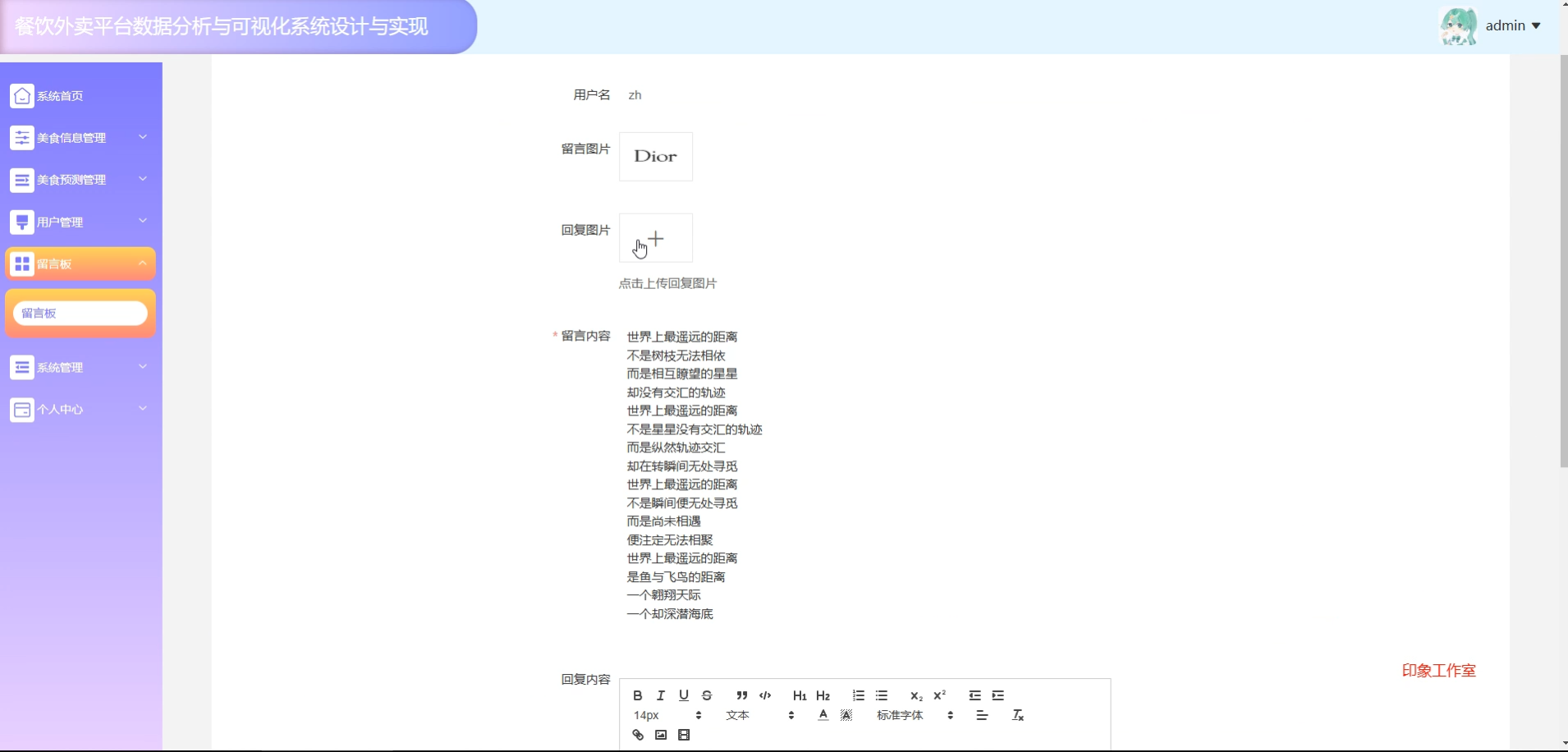

管理员在留言板界面可以查看所有用户的留言，并进行回复或删除操作。管理员可以对不当言论进行管理，维护平台的良好交流氛围。管理员还可以对用户的留言进行搜索，快速定位特定留言。留言板为管理员提供了用户互动的概览，帮助管理员了解用户需求。管理员留言板界面如图5-16所示。

图5-16 管理员留言板界面

    1. 系统管理界面

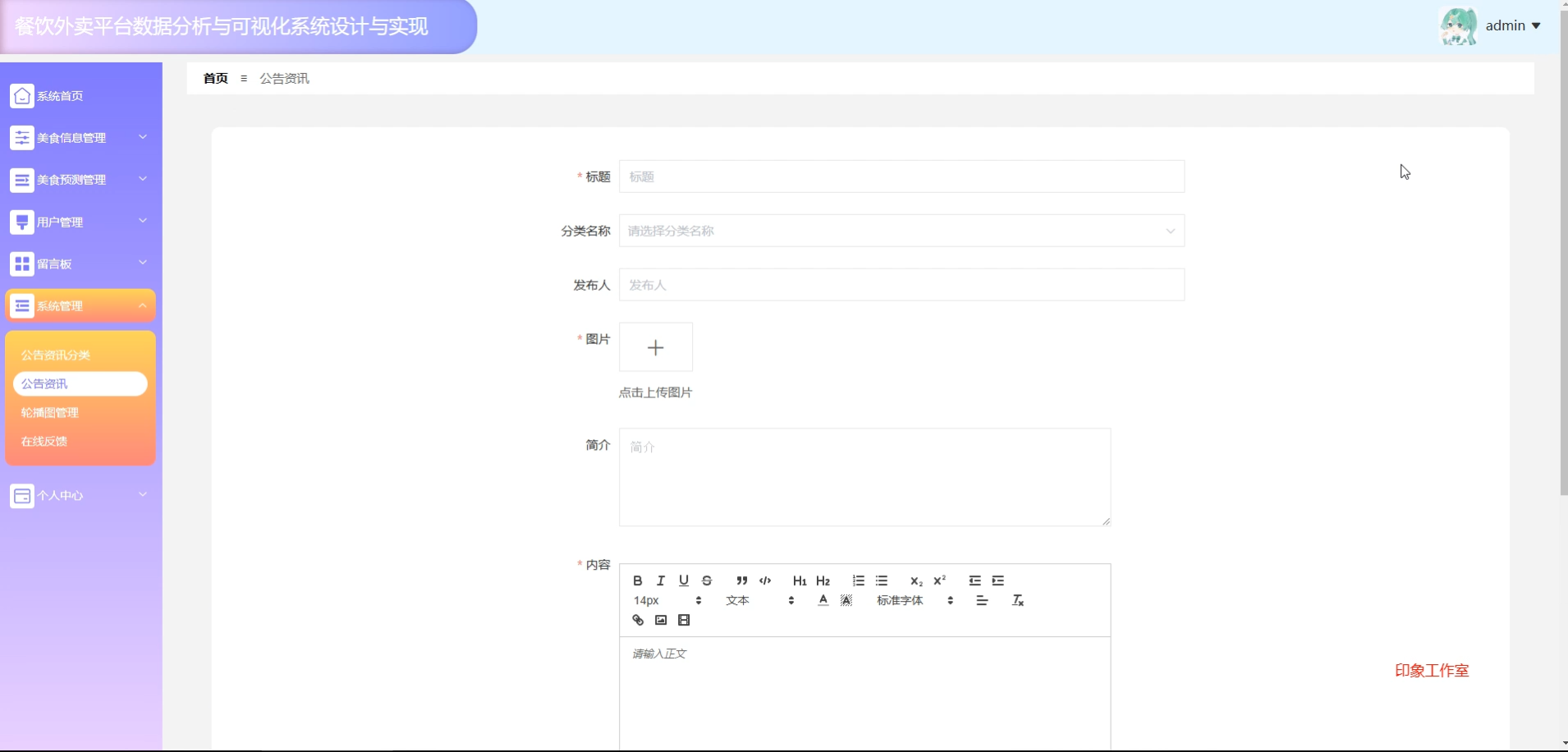

管理员在系统管理界面可以对平台的系统设置进行配置，包括公告资讯管理、轮播图管理、在线反馈管理等。管理员可以增删改查公告资讯，还可以回复用户的在线反馈。系统管理界面为管理员提供了平台运行的基础管理功能。系统管理界面如图5-17所示。

图5-17 系统管理界面

---

系统测试

1. 系统测试
   1. 测试目的

测试的目的是验证系统功能、性能和可靠性是否符合设计需求，确保其在实际运行环境中能够正常工作。通过测试发现并修复潜在的缺陷和问题，降低系统故障风险。测试过程验证系统是否实现了预期的功能需求，同时确保所有模块的集成能够正常运行，满足用户和业务的预期目标。测试还需评估系统的性能，包括响应时间、吞吐量和资源使用情况，以确保其能够在高负载环境下运行稳定。测试目的是验证系统安全性和健壮性，确保数据不会因意外操作或恶意攻击而丢失或泄露。最终通过测试确保系统在功能、性能和用户体验方面达到质量标准。

1. 测试概述

测试用例是测试过程中用于验证系统功能和性能的具体操作步骤和预期结果。测试用例的设计依据需求文档和系统设计说明书，确保覆盖所有功能模块、业务流程和边界情况。每个测试用例包含唯一的标识、测试目标、前置条件、输入数据、测试步骤和预期输出结果，确保测试过程的可操作性和结果的可验证性^[18]。

测试用例分为功能性测试用例和非功能性测试用例。功能性测试用例验证系统功能是否按照需求正确实现，包括输入处理、业务逻辑和输出展示等。非功能性测试用例主要关注系统性能、安全性和兼容性，验证其在高并发、异常操作或不同运行环境下的稳定性和可靠性。设计测试用例时注重覆盖率，确保正常流程、边界条件和异常情况均被充分考虑，从而最大限度发现潜在缺陷并提升系统质量。测试用例的执行结果记录为测试报告，为缺陷修复和系统优化提供依据。

1. 单元测试

系统测试用例如表6-1所示。

表6-1 测试用例表

测试项	测试用例	问题	结论
登录功能测试	1.打开登录页面2.输入正确的用户名和密码3.点击登录按钮	无	符合预期
注册功能测试	1.打开注册页面2.输入用户名、密码、邮箱3.点击注册按钮4.使用刚注册的账号登录	无	符合预期
查看美食信息测试	1. 登录系统2. 导航到美食信息页面3. 浏览美食列表4. 点击某美食查看详情	无	符合预期
查看公告咨询测试	1. 登录系统2. 访问公告咨询页面3. 阅读最新公告4. 使用搜索功能查找特定公告	无	符合预期
留言板功能测试	1. 登录账户2. 进入留言板3. 输入留言内容4. 提交留言5. 查看留言是否成功发布	无	符合预期
美食预测管理测试	1. 登录系统2. 进入美食预测管理3. 设置预测参数4. 运行预测5. 查看预测结果	无	符合预期
数据大屏测试	1. 登录系统2. 导航到数据大屏3. 查看实时数据4. 交互筛选数据	无	符合预期
美食信息管理测试	1. 以管理员身份登录2. 进入美食信息管理3. 添加新美食信息4. 编辑现有信息5. 删除某条信息	无	符合预期
美食预测管理测试	1. 以管理员身份登录2. 进入美食预测管理3. 配置预测模型4. 执行预测5. 查看预测结果	无	符合预期
用户管理测试	1. 管理员登录2. 访问用户管理界面3. 查看用户列表4. 搜索特定用户5. 编辑用户信息	无	符合预期
留言板管理测试	1. 管理员登录2. 进入留言板管理3. 查看所有留言4. 审核留言5. 删除不当留言	无	符合预期
系统管理测试	1. 管理员登录系统2. 进入系统管理3. 查看系统设置4. 备份数据5. 恢复系统日志查看	无	符合预期

1. 测试结论

测试结论表明系统功能测试全部通过，所有功能模块均按照需求文档正常运行，未发现功能性缺陷。测试用例覆盖系统的主要业务流程及边界条件，结果表明系统功能实现符合设计预期，满足用户需求。

---

系统总结

本论文针对餐饮外卖平台数据分析与可视化系统进行了全面的设计与实现研究。首先介绍了课题的研究背景、目的及意义，并对相关课题的研究现状进行了概述。随后，论文详细阐述了系统关键技术，包括Scrapy爬虫框架、Flask框架、Vue技术以及MySQL数据库，为系统实现打下了坚实的技术基础。在系统分析部分，论文对系统的可行性进行了深入分析，包括技术、操作、经济和法律可行性，并进行了系统性能分析，明确了用户和管理员的功能需求。系统流程分析详细描述了用户管理流程、个人中心管理流程以及信息添加和删除流程。系统设计部分提出了系统架构设计、总体功能设计，并详细阐述了数据获取与处理、预测设计和数据库设计，包括数据库设计原则、实体和表设计。

在系统实现部分，论文详细介绍了可视化设计和用户功能实现，包括价格统计图、评价数统计图、评分统计图、评论数统计图、菜系统计图、商圈统计图和美食预测图等。也对管理员功能实现进行了详细描述，包括美食信息管理、美食预测管理、用户管理、留言板管理和系统管理等界面。系统测试部分对测试目的、测试过程和测试结论进行了总结，确保了系统实现的可靠性和稳定性。最后，论文对整个研究工作进行了总结，并在参考文献和致谢部分对研究过程中参考的文献资料和提供帮助的人表示感谢。通过本论文的研究与实现，为餐饮外卖平台提供一个高效、可靠的数据分析与可视化解决方案，以期提升用户体验和平台运营效率。
