为什么程序员应该“写”图而不是“画”图？

在日常的技术文档编写、需求分析或架构设计中，画图是必不可少的环节。但你是否遇到过以下让人抓狂的场景：

1. 版本管理噩梦：需求变了，你需要修改流程图。如果你用的是图片（png/jpg），只能重新画一张；如果是二进制文件（visio/pptx），Git 根本无法对比差异。
2. 排版强迫症：用鼠标拖拽连线，为了把线条对齐、把框框摆正，浪费了半小时，结果逻辑还没理顺。
3. 环境壁垒：发给同事的源文件，他电脑上没装对应的软件，打不开。

如果你深受其害，那么 Mermaid 就是你的救星。

Mermaid 是一种基于 JavaScript 的图表绘制工具，它允许你用类似 Markdown 的简单文本语法来生成图表。“Diagrams as Code”（像写代码一样画图），这才是技术人该有的画图姿势。

---

一、Mermaid 能画什么？

Mermaid 的强大在于覆盖面极广，它支持：

• 流程图 (Flowchart)：最常用，理清业务逻辑。
• 时序图 (Sequence Diagram)：交互设计、API 调用链必备。
• 类图 (Class Diagram)：面向对象设计。
• 状态图 (State Diagram)：复杂状态机流转。
• 甘特图 (Gantt)：项目排期。
• 甚至支持 ER图、用户旅程图 等。

下面我们通过几个核心场景，带你快速上手。

---

二、核心语法实战

1. 流程图：从此告别连线对不齐

这是最基础的图表。你只需要定义节点和方向。

代码示例：

graph TD
    A[开始] --> B{是否已登录?}
    B -- 是 --> C[进入首页]
    B -- 否 --> D[跳转登录页]
    D --> E[执行登录操作]
    E --> B

• graph TD：代表 Top-Down（从上到下）。
• -->：代表带箭头的连线。
• {} 和 []：决定了形状是菱形还是矩形。

渲染结果：

2. 时序图：理清复杂的交互

在分析微服务调用或前后端交互时，时序图是神器。

代码示例：

sequenceDiagram
    participant U as 用户
    participant C as 客户端
    participant S as 服务端

    U->>C: 点击查询按钮
    C->>S: 发送 API 请求 (GET /data)
    Note right of S: 服务端处理数据<br/>(查询数据库)
    S-->>C: 返回 JSON 数据
    C-->>U: 渲染页面展示

• participant：定义参与者。
• ->>：实线箭头（请求）。
• -->>：虚线箭头（响应）。
• Note：添加备注。

渲染结果：

3. 甘特图：项目进度的上帝视角

不用打开 Project，一段文本搞定排期。

代码示例：

gantt
    title 2024年Q1 开发计划
    dateFormat  YYYY-MM-DD
    section 需求阶段
    需求评审       :a1, 2024-01-01, 5d
    section 开发阶段
    后端接口开发   :after a1  , 10d
    前端页面联调   : 6d

渲染结果：

---

三、工欲善其事：如何高效编写与预览？

掌握了语法，我们需要一个顺手的环境来编写和预览。虽然现在的 Notion、Obsidian 甚至 Github 都原生支持 Mermaid，但在实际开发中有两个常见的痛点：

1. VS Code 插件太重：有时我只是想快速画个逻辑图发给同事，或者测试一段代码对不对，不想打开庞大的 IDE。
2. 实时性要求：很多文档工具的渲染有延迟，不适合“边写边看”的调试过程。

推荐方案：轻量级在线编辑器

对于不仅限于本地开发，或者需要快速生成 SVG/PNG 图片分享的场景，使用在线编辑器是效率最高的选择。

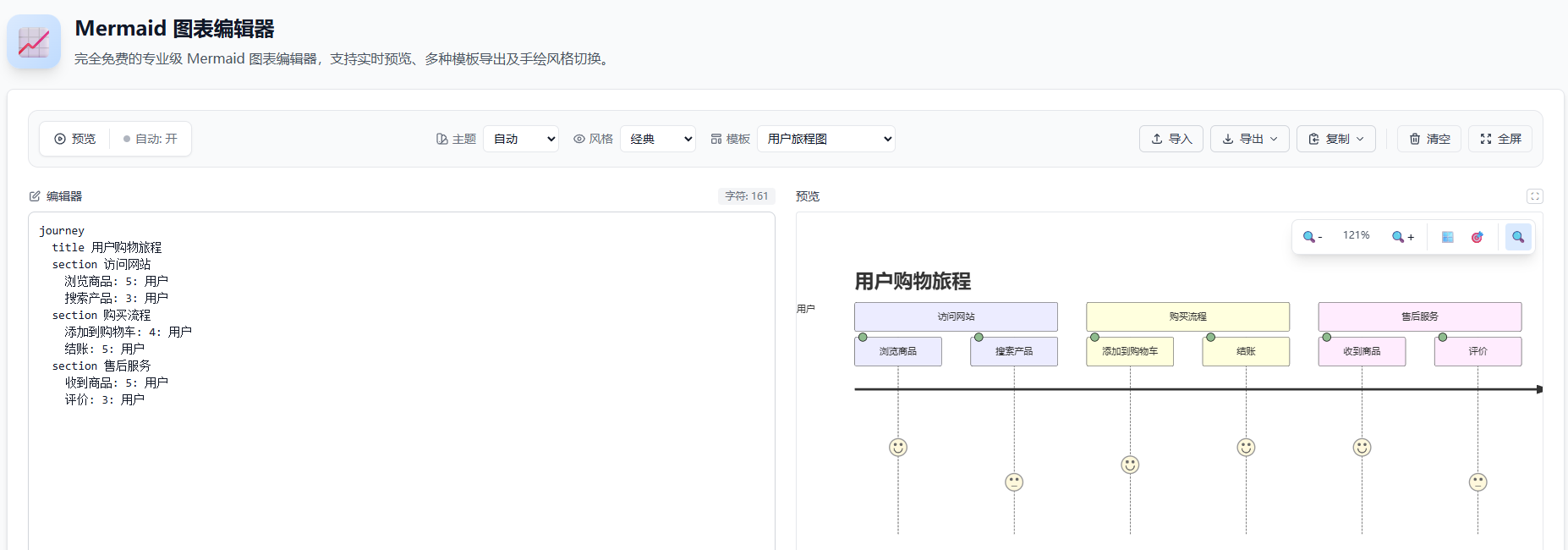

目前市面上有不少工具，这里推荐一个我最近常用的 Mermaid Editor，它的特点是界面非常干净，支持实时渲染，而且没有广告干扰。

• 在线体验地址： https://tools.ai225.com/tools/mermaid-editor/

为什么推荐用这个？

• 左侧写码，右侧即时出图：所见即所得，对于新手学习语法非常友好，错了立刻能看到报错。
• 一键导出：写完后可以直接保存为 SVG（矢量图，放大不模糊）或 PNG，直接插入到你的 Word 或 PPT 里。
• 无需安装：浏览器打开即用，特别适合临时需要画图救急的场景。

建议大家可以把这个链接收藏到书签里，下次需要画图时，直接复制上面的示例代码进去改一改，两分钟就能搞定一张专业的流程图。

---

四、进阶技巧：让你的图更专业

1. 样式自定义 (Styling)

Mermaid 允许你修改节点的颜色和样式，让图表符合公司的主题色。

graph LR
    A[正常节点] --> B(关注节点)
    style B fill:#f9f,stroke:#333,stroke-width:4px

渲染结果：

2. 子图 (Subgraphs)

在复杂的架构图中，利用子图可以区分不同的业务域。

graph TB
    c1-->a2
    subgraph 核心服务
    a1-->a2
    end
    subgraph 外部接口
    b1-->b2
    end

渲染结果：

结语

作为技术人员，我们应该尽可能将工作内容“代码化”。Mermaid 不仅统一了画图的标准，更重要的是它让图表纳入了 Git 版本控制。

下次产品经理再改需求，你只需要打开 Mermaid编辑器 或 IDE，修改几行文本，一张崭新的流程图就生成了。

把时间花在思考逻辑上，而不是调整线条的位置上。 这就是 Mermaid 带给我们的最大价值。
