一、基本介绍

项目名：基于物联网技术的智能家居自动控制系统设计

项目名：光照控制（实物）
项目编号：mcuclub-dz-204
单片机类型：STM32F103C8T6
具体功能：
1、通过两个光敏电阻检测室内光照和室外光照
2、当室外光照比较高，室内光照比较低时，自动打开窗帘（步进电机模拟）
3、当室外光照比较低，室内光照比较低时，自动开灯（三极管控制灯）
4、通过按键可设置室内、室外光照最小值，手动开关窗帘、开关灯、切换模式
5、通过OLED显示室内外光照值、窗帘状态、灯状态、模式
6、通过WIFI模块，可将所有监测数据发送到手机端，手机端设置室内、室外光照最小值，可控制开关窗帘、开关灯、切换模式

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

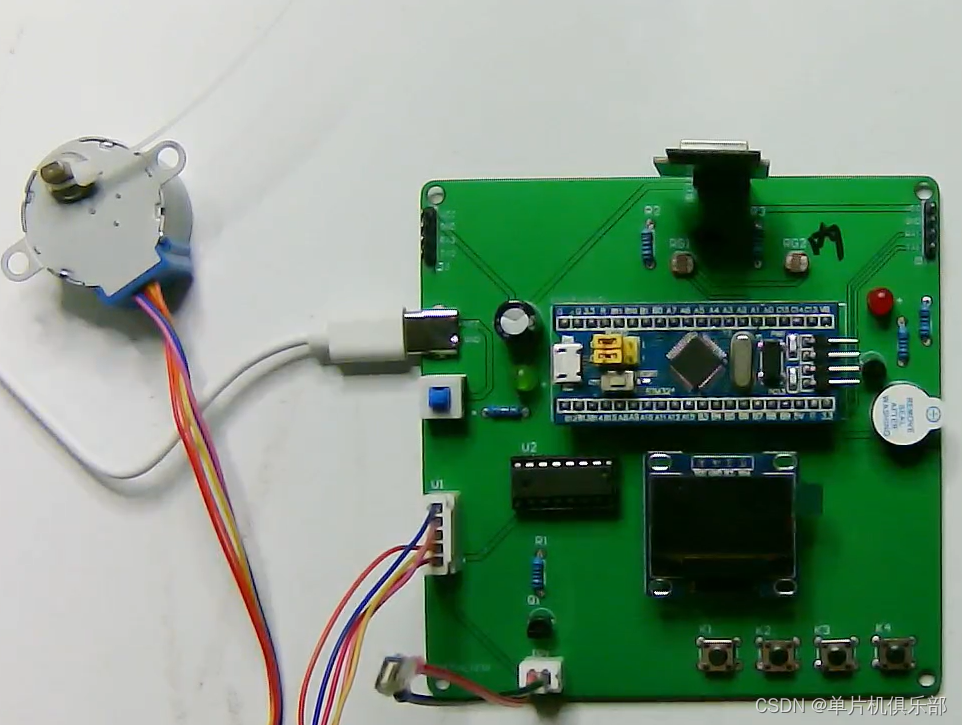

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

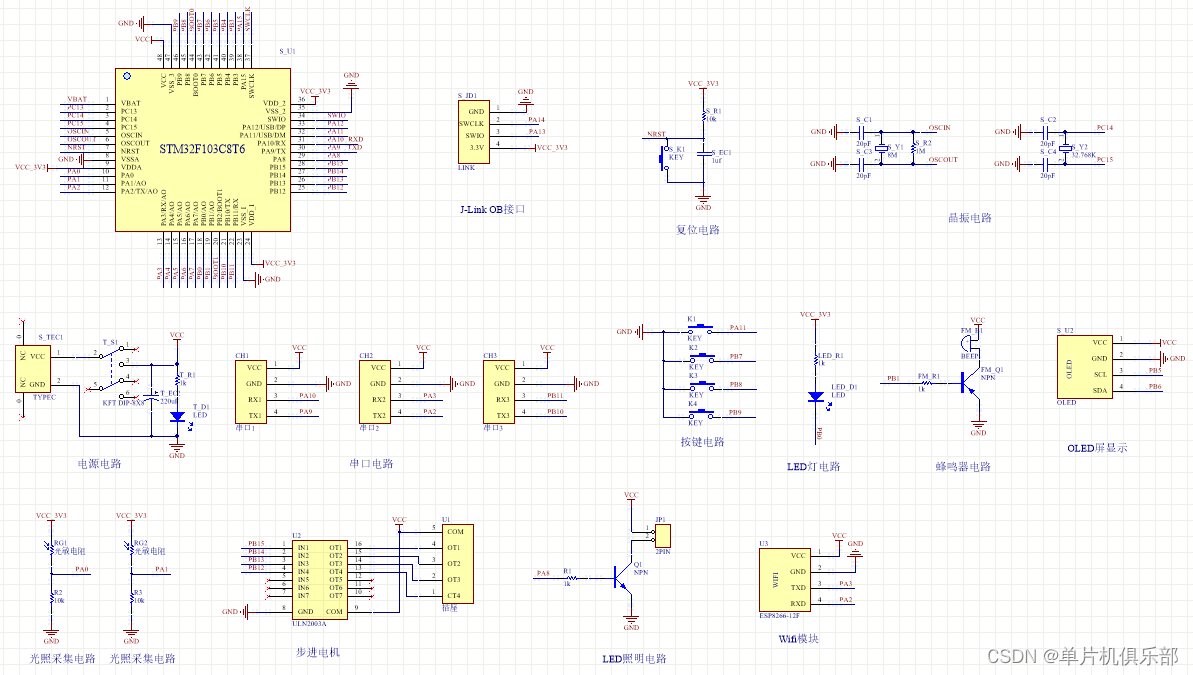

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

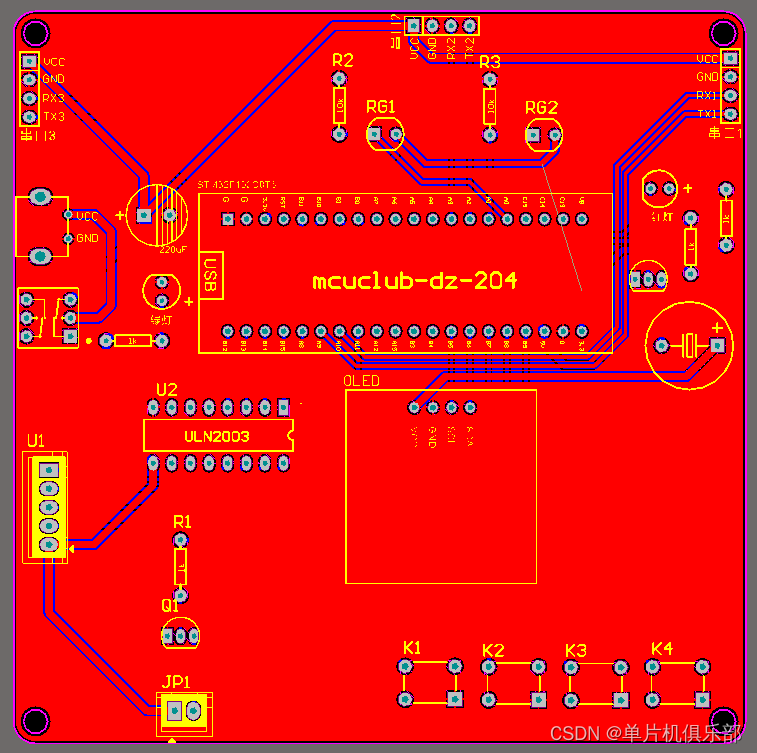

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、系统框图

绘制软件：VISIO

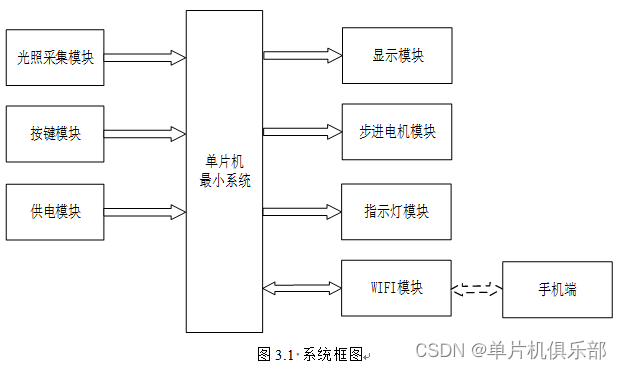

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是光照采集模块，该模块通过两个光敏电阻分别检测室内和室外光照；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示室内外光照值、窗帘状态、灯状态、模式状态；第二部分是步进电机模块，该模块通过对室内外光照进行比较，如果室外光照比较高，室内光照比较低时，自动打开窗帘；第三部分是指示灯模块，当室内外光照强度过低时，开启照明灯进行照明。除此之外WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，通过WIFI模块，可将所有监测数据发送到手机端，手机端设置室内、室外光照最小值，可控制开关窗帘、开关灯、切换模式。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_mode ==0)
{
if(flag_display == 0) //测量界面
{
if(light_value_w > light_min_w)
{
if(light_value_n < light_min_n)
{
flag_bujin_foreward = 1;
}

			LED1 = 0;
		}
		else
		{
			flag_bujin_reversal = 1;

			if(light_value_n < light_min_n)
			{
				LED1 = 1;
			}
			else
			{
				LED1 = 0;
			}
		}
	}
	else													         //设置界面
	{
		LED1 =0;
	}
}

if(flag_2s == 1)																					//两秒上传一次数据

{
flag_timer_begin_2s = 0;
flag_2s = 0;
Aliyun_Send_Data();
flag_timer_begin_2s = 1;
}
}

/****
*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
sprintf(send_data,“{“method”:“thing/event/property/post”,“id”:“203302322”,“params”:{“light_value_w”:%d,“light_min_w”:%d,“light_value_n”:%d,“light_min_n”:%d,“flag_bujin_state”:%d,“LED1”:%d,“flag_mode”:%d},“version”:“1.0.0”}”,
light_value_w,light_min_w,light_value_n,light_min_n,flag_bujin_state,(_Bool)LED1,flag_mode);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
