计算机网络实验番外篇：小综合
本文摘要：实验旨在掌握网络服务配置与协议验证技术。主要内容包括：1）搭建FTP、Telnet、DHCP服务器；2）验证TCP/UDP、IP数据报及VLAN帧结构；3）配置静态路由与VLAN间通信。实验使用HCL、Wireshark等工具，通过拓扑搭建、VLAN规划、DHCP中继配置等步骤完成网络部署。重点实现了跨网段DHCP分配、802.1Q帧封装，并通过抓包分析验证了各层协议结构。实验验证了从宿
兰生幽谷，不为莫服而不芳；
君子行义，不为莫知而止休。
【实验目的】
1.掌握简单的应用层服务ftp、telnet、dhcp服务器的搭建方法；
2.验证TCP和UDP的数据报结构；
3.验证IP数据报结构；
4.掌握静态路由设置方法；
5.掌握不同VLAN间的通信方法；
6.验证802.1Q的帧结构和Ethernet帧结构
【实验任务】
1.配置vlan的access和trunk接口；
2.搭建DHCP、telnet、ftp服务器；
3.设置路由；
4.在物理机上登录ftp、telnet服务器，抓包验证传输层的TCP/UDP、IP数据报和VLAN、Ethernet帧结构。

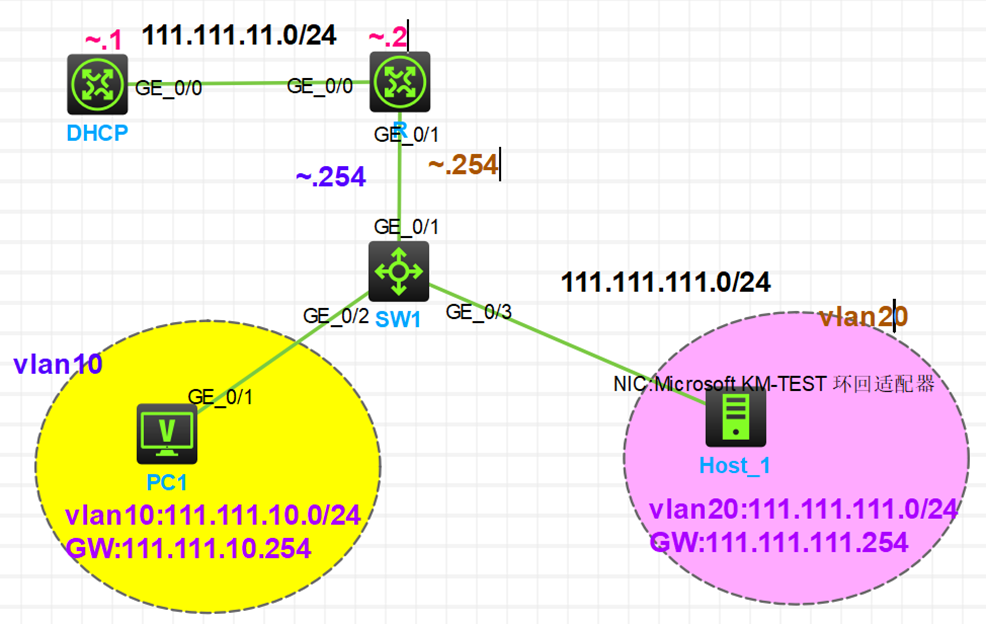

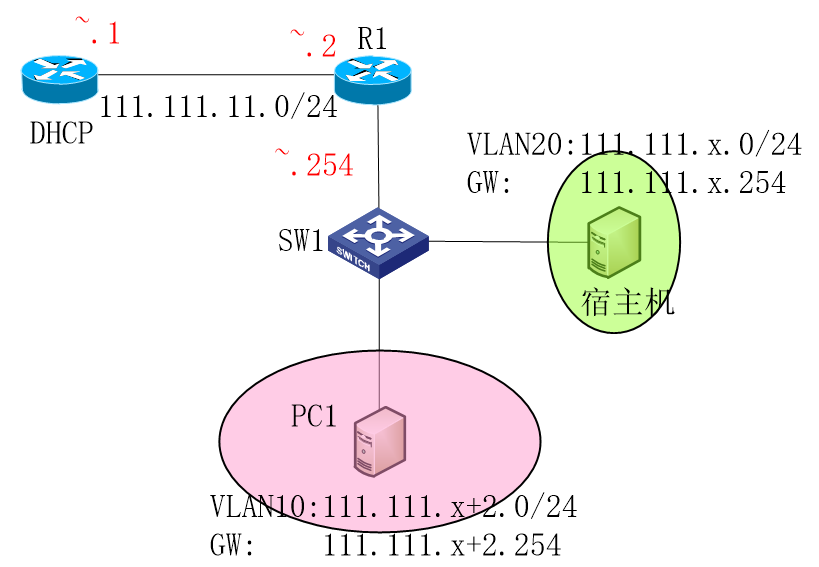

【实验拓扑】
图 1
【实验工具】
HCL、wireshark、Mobaxterm
【实验步骤】
1. 按图搭建好拓扑结构，和主机相连的网段ip为111.111.x.0/24，x为特征学号（老师特征号111）；
图 2
2. 在图纸上规划好vlan、网关及各个连接的接口的ip，vlan10的pc1通过dhcp获得IP；
3. 启动网络设备并按如下步骤实施：
1）DHCP
|
#dhcp dhcp ena int g0/0 ip add 111.111.11.1 24 quit dhcp server ip-pool vlan10 gateway-list 111.111.10.254 net 111.111.10.0 24 forbidden-ip 111.111.10.254 Expired day 1 #静态路由 ip route-static 111.111.10.0 24 111.111.11.2 ip route-static 111.111.111.0 24 111.111.11.2 |
开启DHCP功能 配置ip 配置地址池 地址池网关 地址池网段 不参与分配IP 租期 静态网段 |
注意，这个DHCP服务器要分配给PC1，跨网段了，在R1要做中继DHCP配置。
2）R1配置中继
|
int g0/0 ip add 111.111.11.2 24 int g0/1.10 ip add 111.111.10.254 24 vlan-type dot1q vid 10 int g0/1.20 ip add 192.168.20.254 24 vlan-type dot1q vid 20 dhcp enable int g0/1.10 dhcp select relay dhcp relay server-add 111.111.11.1 |
配置子接口（vlan10网关） 封装成802.1q 配置子接口（vlan20网关） 启动dhcp dhcp信息传到哪？ 选择中继 dhcp服务器位置 |
3）交换机配置vlan
|
vlan 10 vlan 20 int g1/0/2 port link-type access port access vlan 10 int g1/0/3 p l a p a vl 20 int g1/0/1 port link-type trunk port trunk permit vlan 10 20 |
创建vlan10 20 把g1/0/2配置成access，并加入到vlan10 配置trunk |
4）在R1上配置基本应用ftp、tftp、telnet等
|
[R1]telnet server enable [R1]ftp server enable [R1]tftp server enable [R1]local-user wuzz class manage [R1-luser-manage-wuzz]password simple abcd123456 [R1-luser-manage-wuzz]service-type telnet [R1-luser-manage-wuzz]service-type ftp [R1-luser-manage-wuzz]service-type tftp [R1-luser-manage-wuzz]authorization-attribute user-role level-15 [R1-luser-manage-wuzz]quit [R1]user-interface vty 0 4 [R1-line-vty0-4]authentication-mode scheme |
//开启服务 设置用户为管理级别 //配置密码Network123 服务类型为 //指定用户是进行telnet认证的 身份最高级15 //进入虚拟终端视图，允许最多5个用户同时登录进行配置 //使用用户名加密码的方式进行验证登录 |
5）宿主机上配置

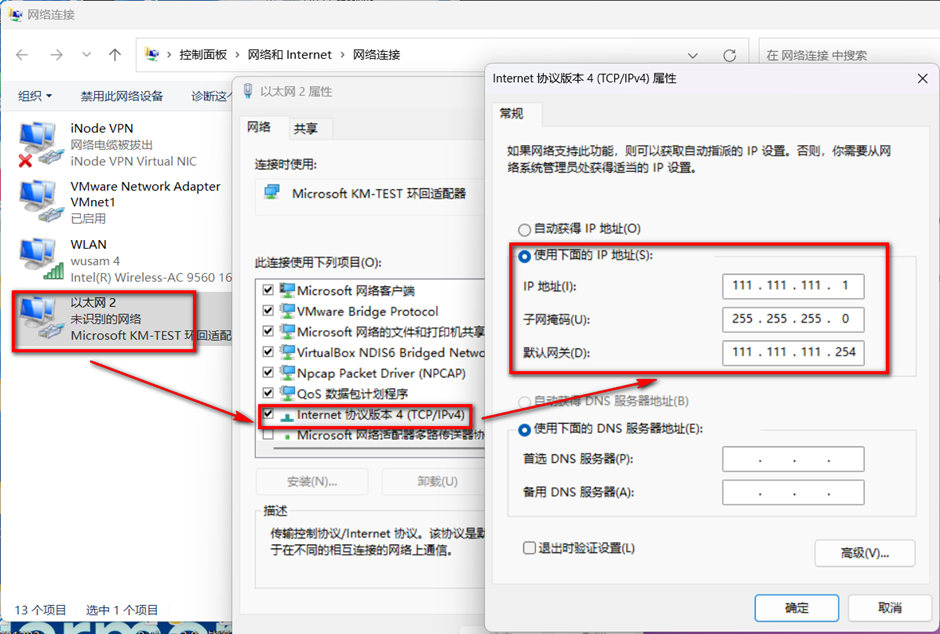

宿主机网卡配置
图 3

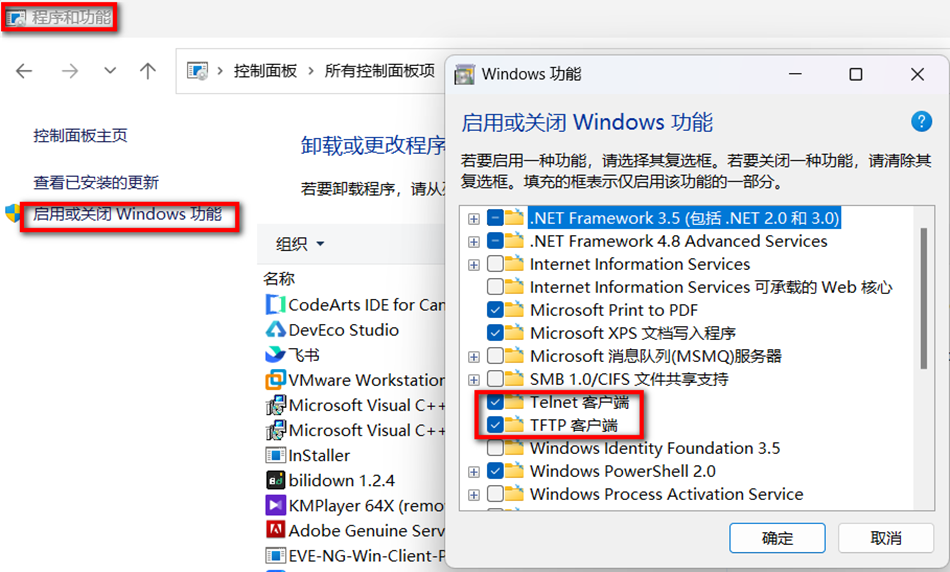

控制面板--》程序--》启用或关闭Windows功能，勾选telnet客户端和tftp客户端。
图 4
【实验验证】
1）验证DHCP

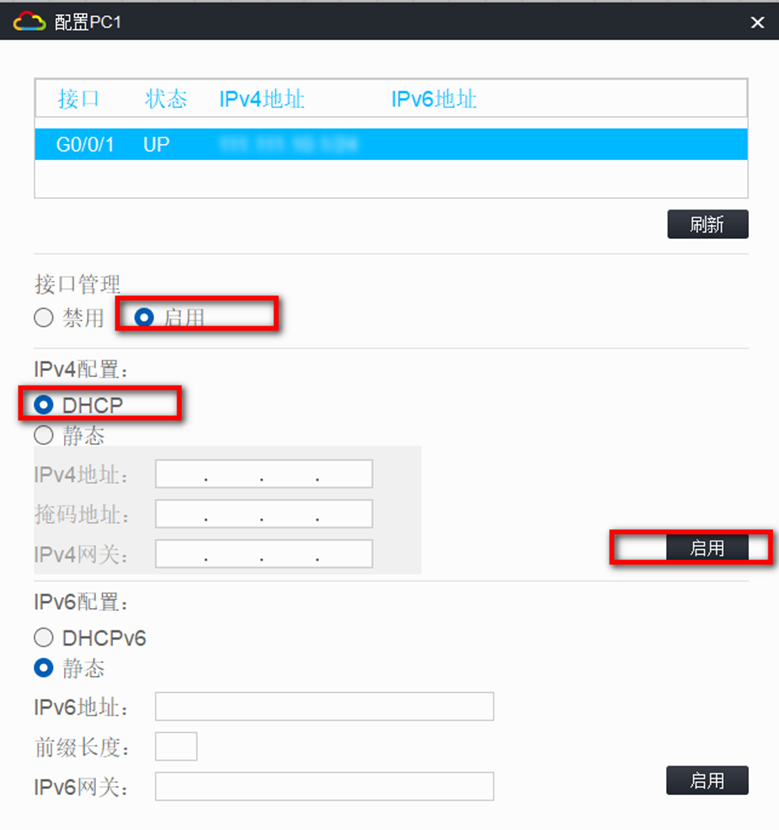

配置pc1
图 5

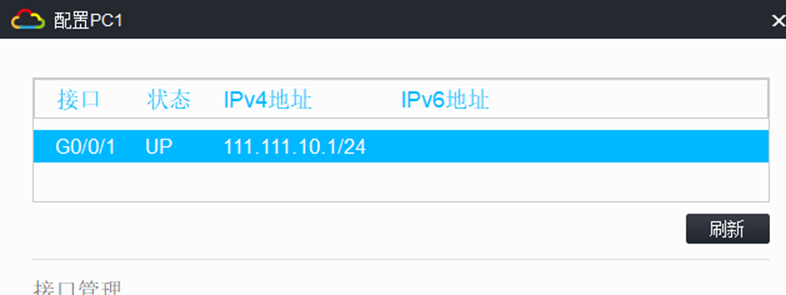

确认后，按刷新
图 6

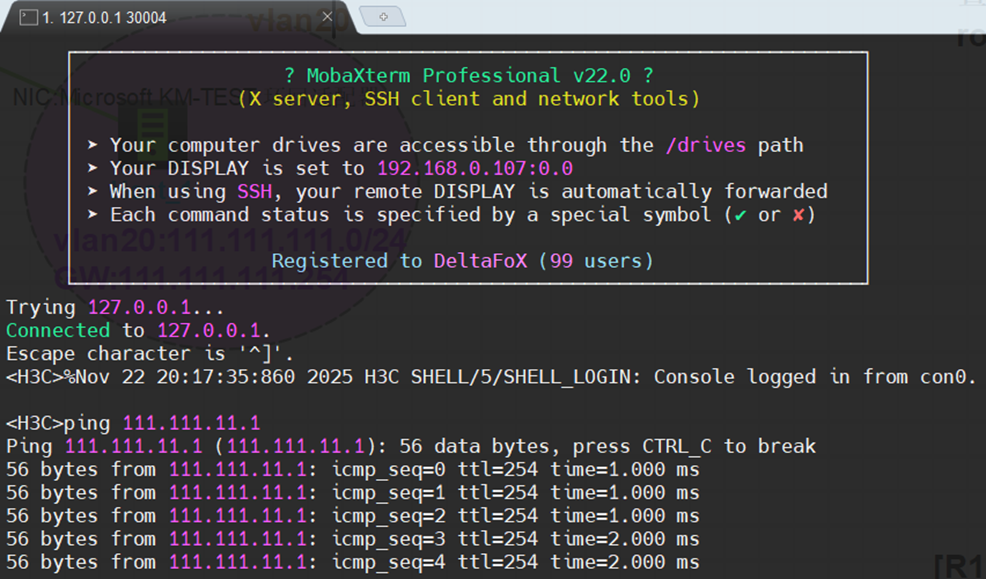

显然，通过dhcp获得了IP地址。ping一下DHCP
图 7
2）切换到宿主机的命令行模式CMD（管理员身份打开）
设置静态路由
|
route add 111.111.10.0 mask 255.255.255.0 111.111.111.254 route add 111.111.11.0 mask 255.255.255.0 111.111.111.254 #若要删除 route delete 10.10.10.0 #查看 route print -4 |
windows添加静态路由： 永久添加 route -p add 10.10.10.0 mask 255.255.255.0 172.20.153.254 |
在宿主机连接到SW1的链路上开启抓包
从宿主机登录R1
|
telnet 111.111.111.254 |

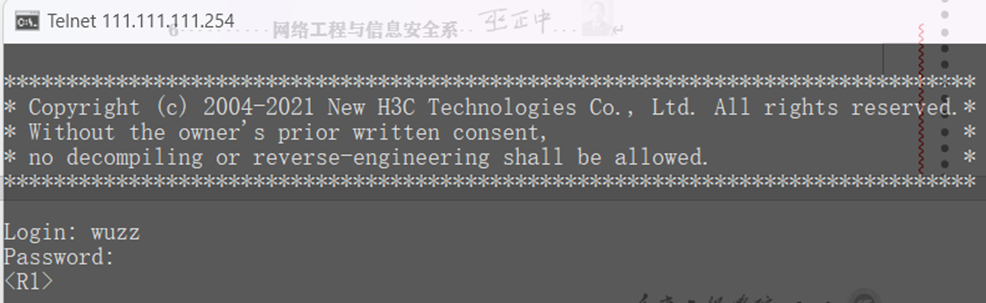

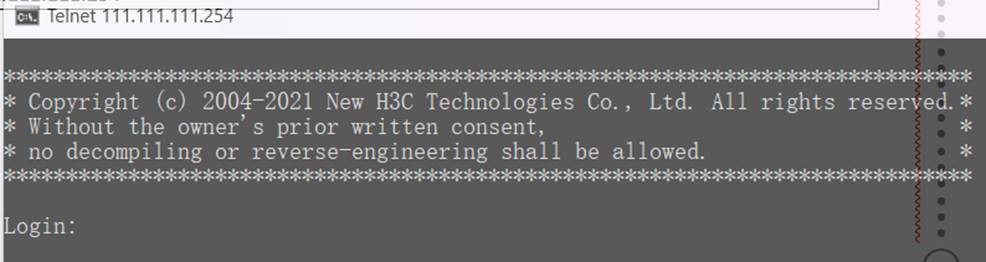

跳出登录窗口
图 8
输入用户名wuzz口令abcd123456
图 9
显然，和putty登录风格差不多。
3）ftp
继续打开cmd
|
ftp 111.111.111.254 |

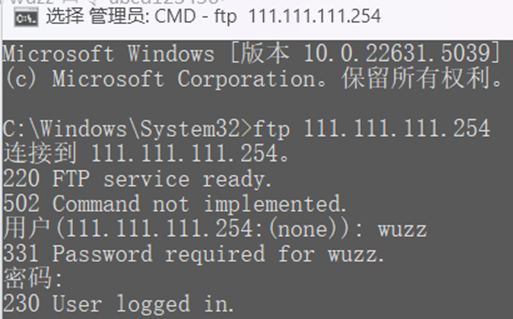

输入用户名wuzz口令abcd123456
图 10
查看文件：
|
ftp> ls 200 PORT command successful 150 Connecting to port 58314 diagfile ifindex.dat licbackup licnormal logfile msr36-cmw710-boot-r0424p22.bin msr36-cmw710-system-r0424p22.bin seclog startup.cfg startup.mdb test.txt test1.txt 226 12 matches total |
转换到指定目录
|
ftp> lcd c:\ 目前的本地目录 C:\。 |

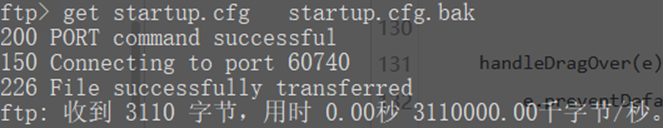

下载配置文件
|
ftp>get startup.cfg startup.cfg.bak |
图 11

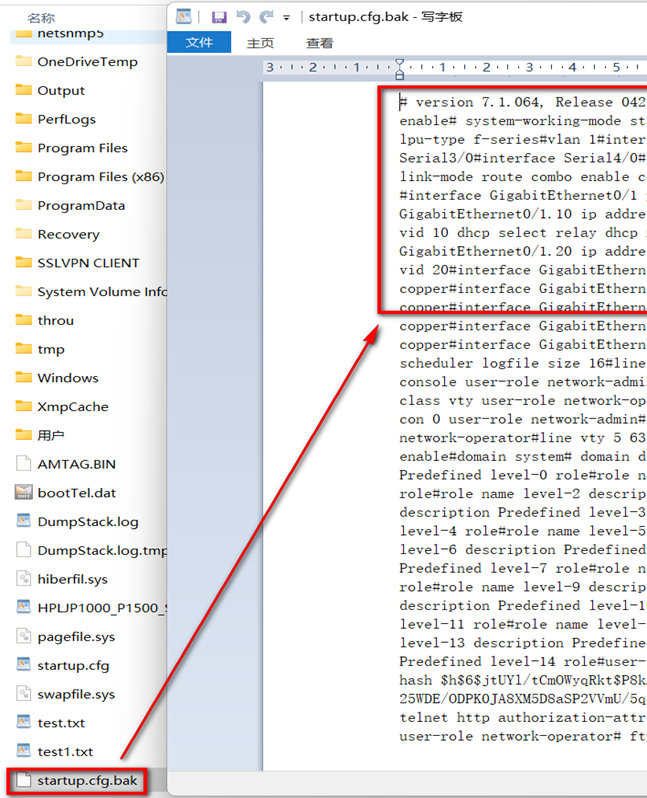

到指定目录去找找，并打开它：
图 12
里面就是配置文件。
4）tftp上传下载文件
|
ftp 111.111.111.254 put test.txt tftp 111.111.111.254 get test.txt test1.txt |
上传 下载 |
【数据处理】
验证TCP/UDP数据报、IP数据报、VLAN帧结构、以太网帧结构

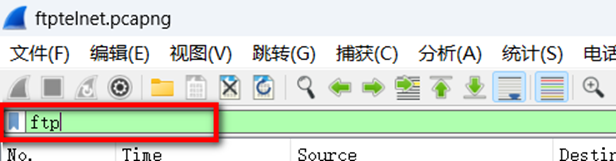

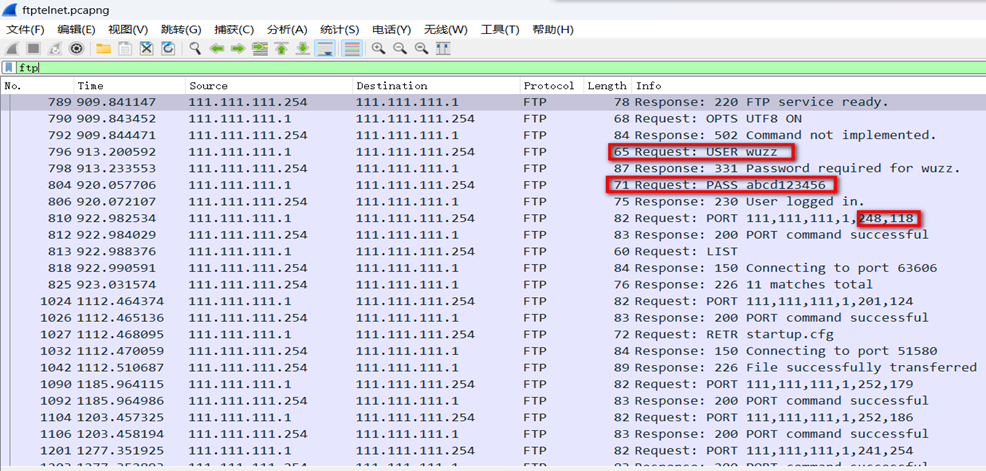

打开所抓的数据包，在过滤器上输入ftp
图 13
可以看看剩下的都是ftp相关的数据包
图 14

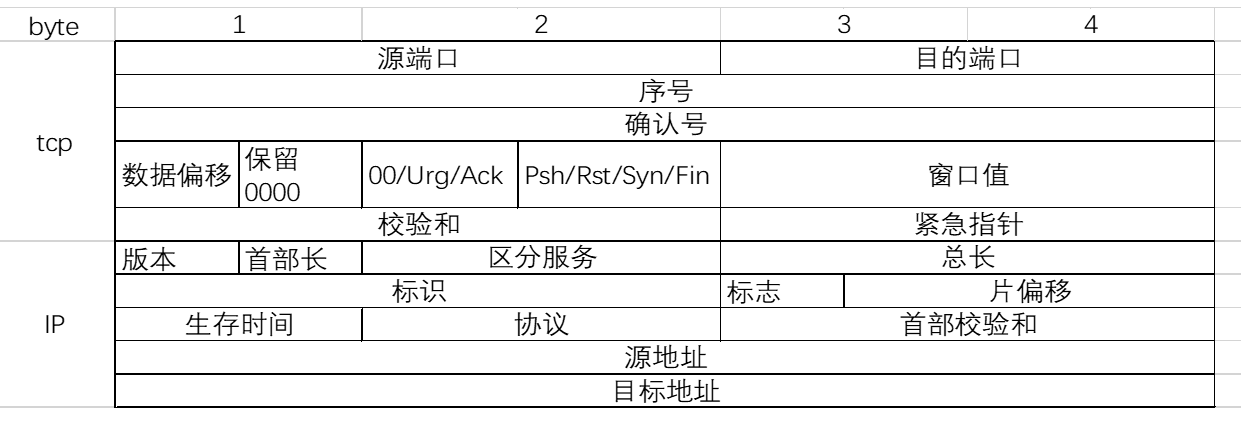

用户名和口令也赫然在列。点开其中的一个包，完成下表内容
vlan帧结构

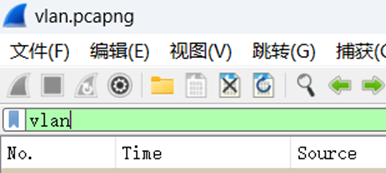

从PC1去ping DHCP，并在R1到SW1链路上抓包，在过滤器中输入vlan
图 15
选一个DHCP协议的数据包（里面包含UDP数据报）

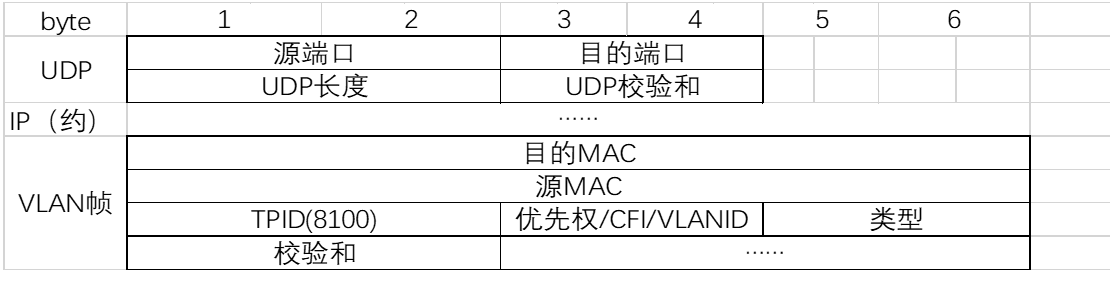

完成下列表格：
