摘  要

基于Echarts的起点小说数据分析与可视化平台是一个专为小说爱好者和数据分析师设计的综合性工具。该平台采用了java语言的springboot框架，数据采用MySQL数据库进行存储。结合B/S结构进行开发设计，功能强大，界面化操作便于上手。还利用Echarts的强大数据可视化功能，使得用户能够直观地分析和探索小说的多种维度数据。通过系统首页，用户可以迅速了解到当前热门的小说排行、最新更新的作品，以及平台的最新公告资讯。个人中心则为用户提供了一个便捷的个人信息管理界面，包括修改密码、管理收藏等功能。对于管理员而言，平台提供了一套完整的用户管理系统，可以方便地进行用户信息的查看和管理。同时，网络小说部分允许管理员对小说进行上传、编辑、分类等操作，确保内容的丰富性和多样性。

系统的数据分析功能是其核心亮点之一。借助Echarts，平台能够生成各种图表，如柱状图、折线图、饼图等，展示小说的阅读量、评分、评论等数据。这不仅有助于用户发现新的有趣作品，还能帮助分析师洞察小说市场的动态和趋势。

总体而言，基于Echarts的起点小说数据分析与可视化平台是一个功能丰富、易于使用的分析工具，为小说爱好者和数据分析师提供了一个宝贵的资源。

关键词：小说；java技术；数据可视化；MySQL；

Abstract

The Starting Point Fiction Data Analysis and Visualization platform based on Echarts is a comprehensive tool designed for fiction lovers and data analysts. The platform uses springboot framework of java language, and the data is stored by MySQL database. Combined with B/S structure for development and design, powerful function, easy to use interface operation. It also leverages the powerful data visualization capabilities of Echarts, enabling users to visually analyze and explore multiple dimensions of the novel's data. Through the system home page, users can quickly understand the current popular novel rankings, the latest updated works, and the latest announcement information of the platform. The Personal center provides users with a convenient personal information management interface, including changing passwords, managing favorites and other functions. For administrators, the platform provides a complete set of user management system, which can easily view and manage user information. At the same time, the online novel section allows administrators to upload, edit, classify and other operations on novels to ensure the richness and diversity of content.

The data analysis function of the system is one of its core highlights. With Echarts, the platform can generate a variety of charts, such as bar charts, line charts, pie charts, etc., showing the reading volume of novels, ratings, reviews and other data. This not only helps users discover new and interesting works, but also helps analysts gain insight into the dynamics and trends of the fiction market.

Overall, the Starting Point Fiction Data Analysis and Visualization Platform based on Echarts is a feature-rich, easy-to-use analytical tool that provides a valuable resource for fiction lovers and data analysts alike.

Key words: novel; java Technology; Data visualization; MySQL;

目  录

1 绪  论

1.1研究背景和意义

1.2国内外研究现状

1.3论文的研究内容与结构

2 相关技术简介

2.1 Java语言

2.2 SpringBoot框架

2.3 Hadoop介绍

2.4 Scrapy介绍

2.5 协同过滤算法

2.6 MySQL简介

2.7 B/S结构

2.8小结

3 需求分析

3.1系统可行性分析

3.2系统需求分析

3.3开发目标

3.4 系统用例分析

3.5系统流程分析

3.5.1 用户登录流程

3.5.2 系统操作流程

3.6小结

4 系统总体设计

4.1系统功能结构设计图

4.2 数据库设计与实现

4.2.1 概念模型设计

4.2.2 系统数据表设计

4.3小结

5 系统详细设计与实现

5.1系统功能实现

5.2管理员模块实现

5.3小结

6 系统测试

6.1软件测试的定义

6.2测试方法

6.3测试过程

6.4测试结果

6.5小结

参考文献

致  谢

1 绪  论

1.1研究背景和意义

在数字化时代背景下，网络小说作为文化消费的重要形式之一，其产量与日俱增，形成了庞大的数据集合。这些数据反映了读者的喜好、市场趋势以及作品的流行度等多维度信息。由于缺乏有效的工具和方法，对这些数据的深入分析往往难以实现，导致潜在的价值无法被充分挖掘利用。传统的数据展示方法如表格和基础图表已不能满足复杂数据分析的需求，尤其是在呈现数据间关联性和动态变化方面存在局限。一个能够提供强大数据可视化功能并专门针对小说数据进行深度分析的平台显得尤为重要。Echarts作为一个功能强大的数据可视化库，能够帮助分析师和读者以一种更加直观、交互式的方式来理解复杂的数据集，从而更好地服务于小说的创作、分发和阅读。

开发基于Echarts的起点小说数据分析与可视化平台具有重大的研究意义和实践价值。它为小说产业的参与者提供了一个强有力的数据分析工具，使他们能够根据读者的阅读习惯和偏好来调整内容创作和推广策略，提高作品的市场适应性和竞争力。通过对小说数据的深入分析，平台可以帮助发现文学作品中的流行元素和文化趋势，对文学研究和文化产业研究具有积极的推动作用。对于读者而言，该平台提供的个性化推荐和数据探索功能将增强他们的阅读体验，帮助他们在海量作品中快速找到符合个人口味的小说。平台的建立和应用也将促进数据可视化技术在文学领域的进一步发展，为其他类型的数据分析提供新的方法和思路。总之，基于Echarts的起点小说数据分析与可视化平台不仅能够推动网络小说产业的科学管理和创新发展，还能够丰富人们的文化生活，提升整体社会的文化软实力。

1.2国内外研究现状

在中国，网络小说已经成为主流的文学形式之一，吸引了大量的读者群体。随着起点中文网等在线小说平台的崛起，对于小说数据的分析和可视化需求日益增长。国内研究机构和企业开始关注如何通过数据分析来优化内容推荐、提升用户体验以及指导作者创作。当前的研究和应用仍以基础的数据收集和处理为主，缺乏深入挖掘和复杂分析。在数据可视化方面，虽然一些平台尝试使用图表来展示小说排行和用户阅读行为，但这些可视化结果通常较为简单，没有充分利用Echarts等先进工具的潜力，无法展现数据间复杂的关系和动态变化。尽管国内在小说数据分析与可视化领域取得了一定进展，但仍需深入研究和开发更为高级的分析工具和可视化平台。

相比之下，国外的数据可视化技术发展较为成熟，尤其是在商业智能和大数据领域。许多研究机构和企业已经将数据可视化应用于市场分析、消费者行为研究等方面，取得了显著成效。在文学和小说分析领域，国外学者利用数据挖掘和可视化技术进行了一系列探索性研究，例如分析文学作品中的叙事模式、角色发展和情感变化等。这些研究不仅为小说分析提供了新的视角和方法，也为小说创作和教学提供了有益的参考。针对特定类型的小说数据，如起点小说，国外的研究相对较少，这可能与中国特有的网络文学生态和阅读习惯有关。基于Echarts的起点小说数据分析与可视化平台的建立，不仅能够填补国内在该领域的研究空白，也能为全球范围内的小说数据分析提供新的案例和启示。

1.3论文的研究内容与结构

本系统后端采用了Java作为编程语言，并引入了基于用户相似度的协同过滤算法，用于提供个性化的推荐功能。系统通过echarts技术展示可视化大屏，将数据进行展示在看板上。此外，我们还采用了Python开发的Scrapy爬虫技术，用于高效地收集网络数据。并利用了Spring Boot框架，这使得复杂的业务逻辑和数据操作得以高效完成。与此同时，系统的数据存储和管理通过MySQL数据库实现。在前端部分，HTML、CSS、JavaScript和Vue.js被选用以创建出富有交互性和可用性的用户界面。在开发工具的选取上，使用了Eclipse，它的强大功能和易用性使得编程工作更为高效；而Navicat作为数据库管理工具，使得数据库操作更为方便和快捷。这样的技术栈选择，确保了管理系统的开发流程既高效又稳定。系统分管理员和用户两个角色，主要包括对用户、网络小说、系统管理、用户信息等进行详细操作；主体结构如下：

第一章主要对当下的起点小说数据分析与可视化平台的背景及开发意义进行了重点论述，对国内外进行了初步研究。

第二章 重点介绍本系统的相关的开发技术，并对软件的部署环境进行必要的说明。

第三章 重点对系统进行需求分析、流程分析和可行性论述。

第四章 主要对系统整体功能进行设计和对数据库进行设计。

第五章 详细的对各个模块进行阐述，各个模块总体的设计以文字加图表的形式进行说明。

第六章 对系统的测试方法进行说明及测试结果的展示。

2 相关技术简介

2.1 Java语言

Java语言是Sun公司开发的面向对象的程序设计语言，其目的是最小化其操作过程中的依赖关系。它是为了允许应用程序开发者立即编写并运行在任何地方，也就是说，编译后的Java代码可以在所有支持Java的平台上运行而不需要重新编译。

Java应用程序通常编译成字节码，可以在任何Java虚拟机上运行而不用考虑计算机的体系结构。直到如今，Java依然是所有编程语言中最流行的语言，特别是对于客户端—服务器Web应用程序。同时，Java软件的开发和维护需要很高的成本。

Java具有以下特点：简单性；面向对象；编译和解释性；健壮性；可移植性；高性能。Java语言不仅应用于Web开发，同样广泛应用于移动APP开发、金融服务、大数据、科研等多个领域。根据上述特点，Java语言在系统的设计与实现方面具有许多优点。Java语言从出世到发展至今，拥有众多的开发人员，具有强大的开源框架、成熟的设计模式和数据支持。其跨平台的特性和可移植性极大地便捷了开发工作。最后，从安全性和稳定性的角度来看，Java的健壮性决定了Java语言的体系结构适合企业系统体系结构所需的大规模的系统应用软件。

2.2 SpringBoot框架

Spring Boot是一个基于Spring框架的开源项目，它旨在简化Spring应用程序的创建、配置和部署过程。Spring Boot提供了一种快速开发的方式，使得开发者能够更专注于业务逻辑的开发，而无需过多关注底层的技术细节。

Spring Boot的主要特点包括：自动配置、内嵌Web服务器、简化Maven配置、独立运行等。通过自动配置功能，Spring Boot可以根据项目中的依赖关系自动配置相应的组件，大大减少了开发者的配置工作。内嵌Web服务器使得应用无需部署到外部Web服务器即可运行，简化了应用的部署过程。Spring Boot还支持简化Maven配置，使得项目的构建更加简单。Spring Boot应用可以独立运行，无需部署到外部应用服务器。

总之，Spring Boot是一个非常实用的框架，它可以帮助开发者快速构建和部署Spring应用程序，提高开发效率。

2.3 Hadoop介绍

Hadoop是一个开源的分布式计算平台，它使用简单的编程模型，基于集群的方式处理大量数据。Hadoop由两个主要部分组成：Hadoop Distributed File System（HDFS）和MapReduce。HDFS是一个高度容错性的文件系统，能够在低成本硬件上提供高吞吐量的数据访问。MapReduce是一种并行处理框架，能够将大规模数据集分解成多个小任务，并在集群中并行执行这些任务。Hadoop具有高可靠性、高扩展性和低成本等优点，被广泛应用于大数据存储和分析领域。

2.4 Scrapy介绍

Scrapy是一个开源且强大的Python爬虫框架，用于快速开发和部署网络爬虫。它由Twisted异步网络库驱动，能够高效处理请求和响应，同时提供了一系列便捷的工具来解析网页、提取结构和存储数据。Scrapy的设计遵循了Don't Repeat Yourself (DRY)的原则，具有高度的模块化，支持中间件、管道和扩展，使得定制和扩展功能变得十分简便。此外，它还提供了丰富的命令行工具和API，使得爬虫的管理、监控和部署变得简单而直观。Scrapy广泛用于数据挖掘、信息收集以及自动化测试等领域，是数据工程师和开发者的重要工具之一。

2.5 协同过滤算法

协同过滤算法是一种广泛应用于推荐系统的技术，其核心思想依据用户的历史行为数据，如评分、浏览和购买历史等，发现用户之间或物品之间的相似性。该算法主要有两种实现方式：基于用户的协同过滤和基于物品的协同过滤。前者通过找出具有相似偏好的用户群体来推荐物品，而后者则是根据用户历史上喜欢的物品来推荐类似的其他物品。协同过滤算法通常涉及构建一个用户-物品交互矩阵，并利用这个矩阵来计算相似度，进而生成推荐列表。尽管它在处理大规模数据时面临挑战，如稀疏性和可扩展性问题，但通过矩阵分解、降维技术和机器学习方法的集成，协同过滤算法在提高推荐质量方面取得了显著效果。

2.6 MySQL简介

MySQL是一种关系型的数据库管理系统，属于Oracle旗下的产品。MySQL的语言是非结构化的，使用的用户可以在数据上进行工作。这个数据库管理系统一经问世就受到了社会的广泛关注。在各个方面，与同等的数据库相比，MySQL的优点极为突出，它的运行速度快，适用的范围广泛，而且数据库的安全性这一方面独树一帜。在语言结构方面，MySQL的语言简单，其他数据库需要一大段代码来实现的操作，MySQL仅需要一小部分代码甚至几行。综上所述，MySQL这种关系型数据库管理系统，已经成为了开发者进行项目的数据开发、存储的不二之选。MySQL的功能也多种多样，如数据操纵和数据库的建立维护等。而且该数据库的数据共享性高、冗余度低而且容易扩充。MySQL在安全性这一方面也具有自身的特点，它应用了用户的标识和鉴别技术，对试图和数据进行加密，确保资料信息的可靠性。介于数据库系统的功能与强大等性质之间，本数据库系统的设计中主要使用了MySQL实现对数据的处理。本系统运用MySQL数据库，在Web应用这一块，MySQL是最好的选择。对于该系统整个的开发、搭建、运行和维护具有极其重要的作用。

2.7 B/S结构

B/S结构就是指系统客户端与服务器分离，客户端通过浏览器访问服务端进行操作。

B/S结构目前广泛应用于绝大部分系统搭建中，这种结构摒弃C/S结构客户端服务端不分离的缺点，具有更多的优势：

（1）跨平台性：B/S的标准由标准化组织确立，适用于绝大多数的系统搭建，通用于应用之间。

（2）低维护成本：客户端和服务器端分离，减轻了两端的压力，尤其是客户端，对客户端设备，硬件、软件要求都比较低，并且系统需要升级或维护时，只需要在服务器端升级或维护就可以，使相应的费用减少。

2.8小结

本章详细的介绍了开发起点小说数据分析与可视化平台所需要的技术与工具，工欲善其事必先利其器，对于技术和工具了解的越多越清晰，才会在开发过程中如鱼得水。

3 需求分析

3.1系统可行性分析

起点小说数据分析与可视化平台的可行性分析基于当下的互联网背景，从经济、技术、法律和用户使用上进行了调查，从此验证次系统开发的可行性。下面分别从以下几点进行分析:

（1）经济可行性分析：此系统所用的框架技术完全是开源的，其余的软件使用也都是免费的，在开发方面所消耗的成本可以忽略不计。而建立系统信息库所需的费用远远少于其带来的社会收益，从经济上分析系统是完全可行的。

（2）技术可行性分析：对系统进行分析，起点小说数据分析与可视化平台的大部分功能都需要管理员完成，系统只需要添加少量代码就可以很好适配管理员功能。可以提高文件的复用率，提高效率。在数据库方面，ORM简化了表的创建和使用，采用了Oracle旗下开源的关系型数据管理系统MySQL，多表存储的特点使数据更加规范化，增删改查更容易。综上所述，技术开发上并无太大的难点。

（3）用户使用可行性分析：鉴于系统的使用用户，有统一的账号和密码，且系统无需用户有过多的操作，界面清晰简洁，用户使用可行性上无问题。

（4）法律可行性分析：即分析本系统是否与各类法律相悖。本系统使用市面开源免费软件开发，且作为个人毕设，无商用，均为本人自主开发，并且页面设计合理，发布的信息要求符合常规。整个系统无抵触法律法规的问题。因此在法律上，本系统可行。

3.2系统需求分析

需求分析在系统开发中有着十分重要的作用。软件项目凭借软件工程的思想和步骤可以大大的提高开发效率，缩短软件开发周期，保证了软件项目的质量。需求分析作为软件工程方法中的一步是至关重要的。软件需求工程是一门分析并记录软件需求的学科。需求分析简单的来说就是用户需要什么，系统需要什么，对此进行问题的列举，等级的排列，需要缜密的思分析和大量的调研。

起点小说数据分析与可视化平台在国内有很多值得借鉴的例子，功能也都趋于完善，因此此次起点小说数据分析与可视化平台将轻量化开发，要完成以下功能：

（1）要支持完整的用户注册，登录功能，账号的管理通过管理员来实现。

（2）起点小说数据分析与可视化平台的前端页面简单明了，功能让用户快速上手，一目了然，不需要教程也能直接使用。

（3）为了用户能够方便的搜寻信息。

（4）管理员通过后台系统来完成对起点小说数据分析与可视化信息的编辑，包括添加、删除等操作。

3.3开发目标

起点小说数据分析与可视化平台主要开发目标如下：

（1）对零碎化、分布散的起点小说数据分析与可视化信息进行收纳、整理，通过网络服务平台使这些信息内容更加调理，更加方便化和清晰化，让访问该系统的每个用户享受浏览的过程。

（2）生活中存在的一些现象：人员冗余。起点小说数据分析与可视化平台应尽量减少用户的需求压力，给他们提供省时省力省心的服务平台，降低其工作量。

（3）便于查询信息及管理信息等。

（4）通过计算机网络技术,提升解决管理问题和技术工作的质量，为用户一种规范方便的服务。

（5）该系统的面向用户为管理员和用户，系统的设计风格应该简约整洁，操作容易上手，目标信息明确，避免花里胡哨。

（6）为社会稳定和发展贡献一份力量。

3.4 系统用例分析

起点小说数据分析与可视化平台综合网络空间开发设计要求。目的是将传统管理方式转换为在网上管理，完成起点小说数据分析与可视化管理的方便快捷、安全性高、交易规范做了保障，目标明确。起点小说数据分析与可视化平台可以将功能划分为管理员功能和用户功能。

（1）管理员关键功能包含用户、网络小说、系统管理、用户信息等进行管理。管理员用例如下：

图3-1 管理员用例图

（2）用户登录系统首页可以查看网络小说、公告资讯、个人中心，点击个人中心可以对个人中心、修改密码、我的收藏等进行管理。用户用例如下：

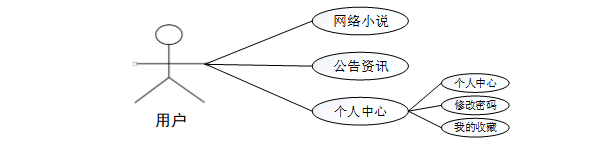

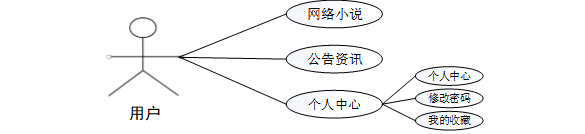

图3-2 用户用例图

3.5系统流程分析

3.5.1 用户登录流程

登录流程实现了管理员和用户的登录，在登录页面需要用户填写自己的信息，前端页面会将信息传递给后端接口，然后查询数据库确定该身份有效后登录成功，否则此用户登录失败，需要重新填写信息，进行再次验证，如图3-3所示。

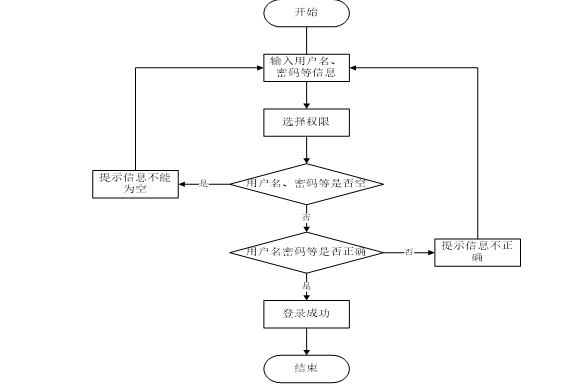

图3-3登录流程图

3.5.2 系统操作流程

系统操作流程分析是软件开发过程中的一个关键环节，它是整个系统整体的运行过程，必须保证其中的每一个步骤都是确定的，这样一个规范的流程图可以使开发者易于理解，快速的投入到接口开发中，从而提升系统开发效率。

同时，流程图还能减少开发者对系统操作流程产生歧义和降低沟通的成本，系统操作流程如图3-4所示。

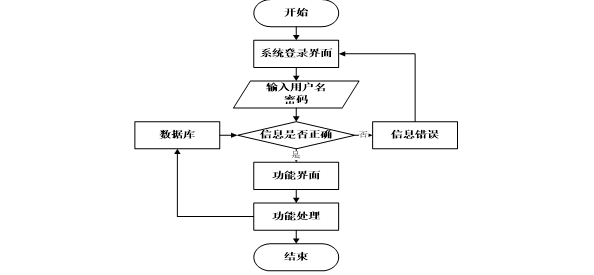

图3-4系统操作流程图

3.6小结

起点小说数据分析与可视化平台旨在让用户能够轻松便捷的管理系统信息，让管理员的工作负担减轻。本章主要对系统的经济、技术、法律、市场可行性进行分析。确认可行后，对起点小说数据分析与可视化平台进行了需求分析和流程分析，从用户和管理员角度思考了可能会有的需求，是后续论文和应用开发的基础指导。

4 系统总体设计

4.1系统功能结构设计图

系统采用了结构化开发的方法。这种开发方法的优点是控制性比较强，开发过程中采用了结构化和模块化的设计思想，自顶向下，从总体到部分，合理划分系统的结构和模块。结构化开发时使用模块式开发，各模块之间互不影响，方便系统的开发与管理。 系统总体功能如下图所示：

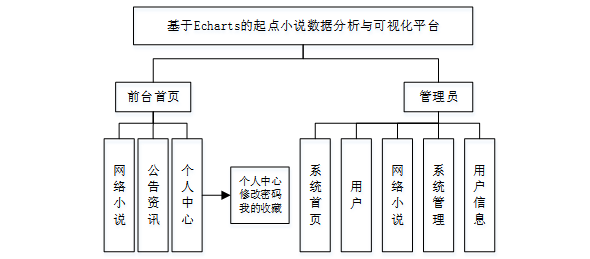

图 4-1系统总体功能模块图

4.2 数据库设计与实现

在每一个系统中数据库有着非常重要的作用，数据库的设计得好将会增加系统的效率以及系统各逻辑功能的实现。所以数据库的设计我们要从系统的实际需要出发，才能使其更为完美的符合系统功能的实现。

4.2.1 概念模型设计

概念模型是对现实中的问题出现的事物的进行描述，ER图是由实体及其关系构成的图，通过E-R图可以清楚地描述系统涉及到的实体之间的相互关系。本文将“用户、网络小说、系统简介、公告资讯”等作为实体，它们的局部E-R如图4-2所示：

图4-2局部E-R图

4.2.2 系统数据表设计

数据库表的设计通常是根据业务逻辑设置的。数据库模型在数据库中设计，并根据模型创建数据库表。数据库包涵了以下数据表来实现了对数据库的存储、调用。以下分别列出数据表的每个字段名称、类型、长度、字段说明、主键、默认值。

表4-1：网络小说

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
name	varchar	200	小说名称
picture	longtext	4294967295	图片
author	varchar	200	作者
fenlei	varchar	200	分类
zishu	varchar	200	字数
zongtuijian	varchar	200	总推荐
zhoutuijian	int		周推荐
worknum	int		作品总数
days	int		创作天数
writenum	varchar	200	累计字数
xqdz	varchar	200	详情地址
miaoshu	longtext	4294967295	描述
clicktime	datetime		最近点击时间
clicknum	int		点击次数		0
discussnum	int		评论数		0
storeupnum	int		收藏数		0

表4-2：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
image	varchar	200	头像
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表4-3：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表4-4：系统简介

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表4-5：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表4-6：公告资讯分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
typename	varchar	200	分类名称

表4-7：公告资讯

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
typename	varchar	200	分类名称
name	varchar	200	发布人
headportrait	longtext	4294967295	头像
clicknum	int		点击次数		0
clicktime	datetime		最近点击时间
thumbsupnum	int		赞		0
crazilynum	int		踩		0
storeupnum	int		收藏数		0
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表4-8：wangluoxiaoshuo评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表4-9：config

功能：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值
url	varchar	500	url

表4-10：用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
yonghuzhanghao	varchar	200	用户账号
mima	varchar	200	密码
yonghuxingming	varchar	200	用户姓名
xingbie	varchar	200	性别
yonghudianhua	varchar	200	用户电话
touxiang	longtext	4294967295	头像

表4-11：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

4.3小结

本章刚开始总结了整个系统的总体功能，以树型图展示出来，使得看上去更加清晰明朗，而后介绍了每一个模型的属性和对数据库表的设计。

5 系统详细设计与实现

按照软件工程的流程来说，在系统的详细设计与实现阶段，要把模块、视图、模板进行相应的组合完成一个个所需的功能，此章将会把设计中模块一一说明如何设计和实现的。

5.1系统功能实现

当人们打开系统的网址后，首先看到的就是首页界面。在这里，人们能够看到系统的导航条，通过导航条导航进入各功能展示页面进行操作。系统首页界面如图5-1所示：

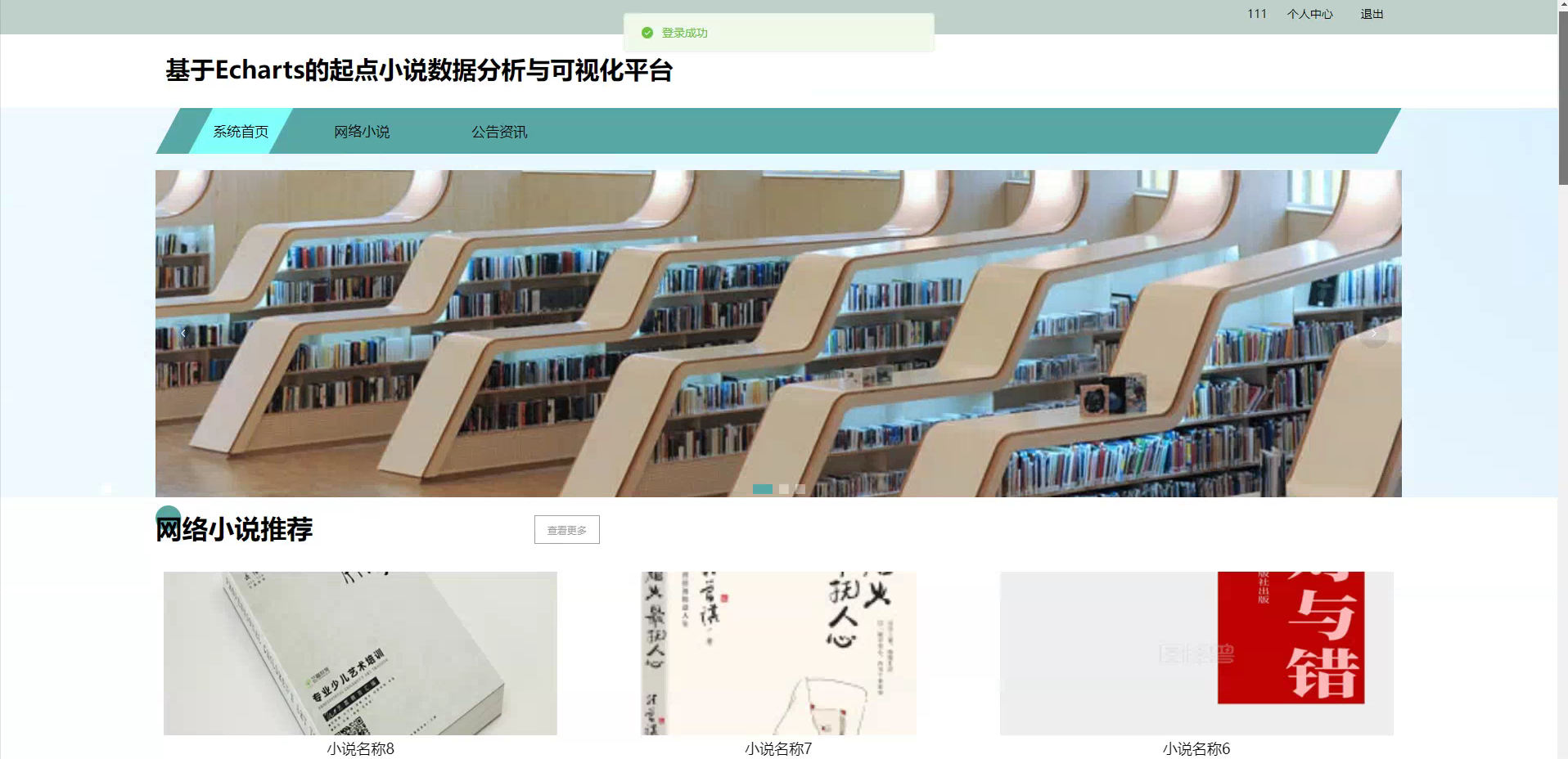

图5-1 系统首页界面

在注册流程中，用户在Vue前端填写必要信息（如用户名、密码等）并提交。前端将这些信息通过HTTP请求发送到Java后端。后端处理这些信息，检查用户名是否唯一，并将新用户数据存入MySQL数据库。完成后，后端向前端发送注册成功的确认，前端随后通知用户完成注册。这个过程实现了新用户的数据收集、验证和存储，系统注册页面如图5-2所示：

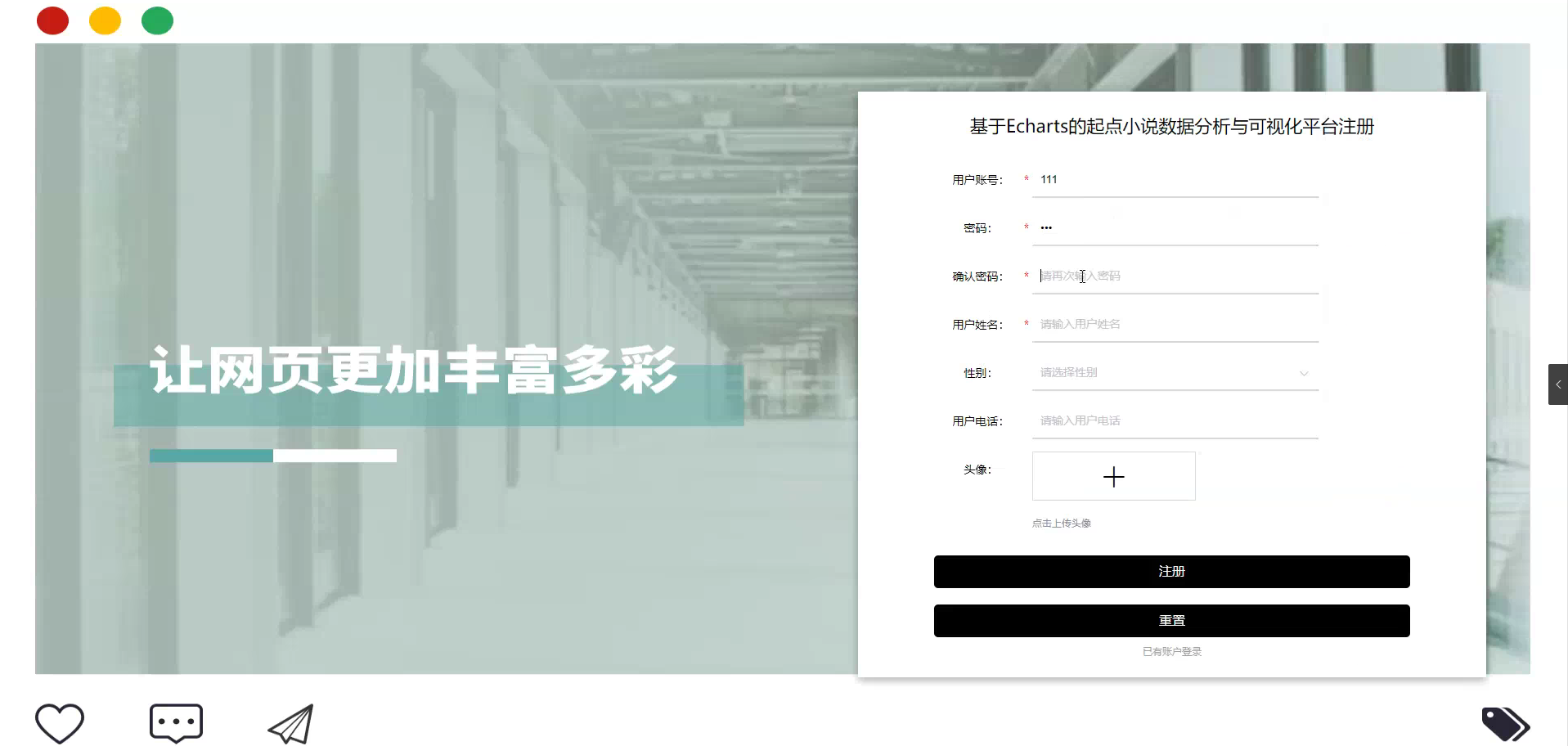

图5-2系统注册页面

网络小说，在网络小说页面的输入栏中输入小说名称进行查询，可以查看到网络小说详细信息，并进行评论或收藏操作；网络小说页面如图5-3所示：

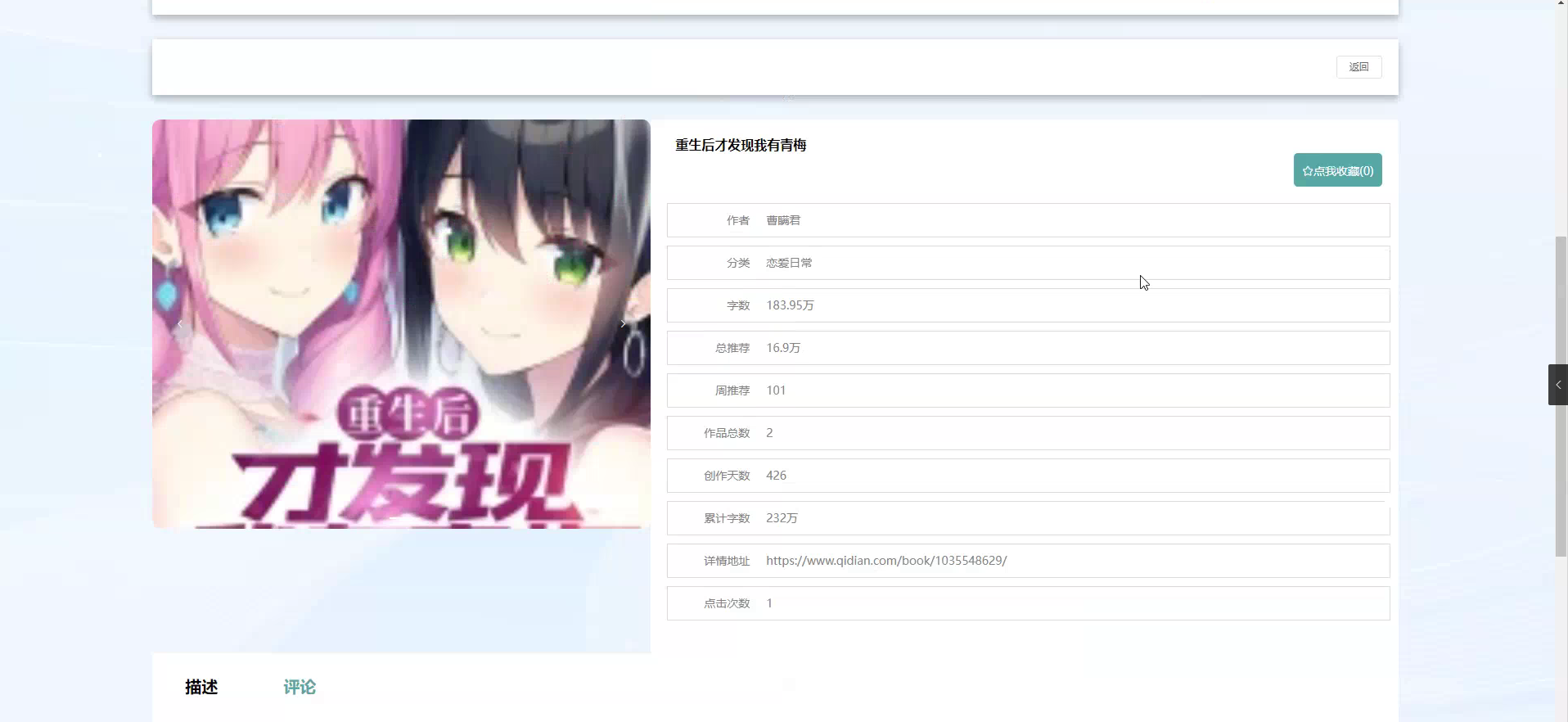

图5-3网络小说详细页面

个人中心，在个人中心页面输入个人信息可以进行更新操作，还可以对修改密码，我的收藏进行操作；如图5-4所示：

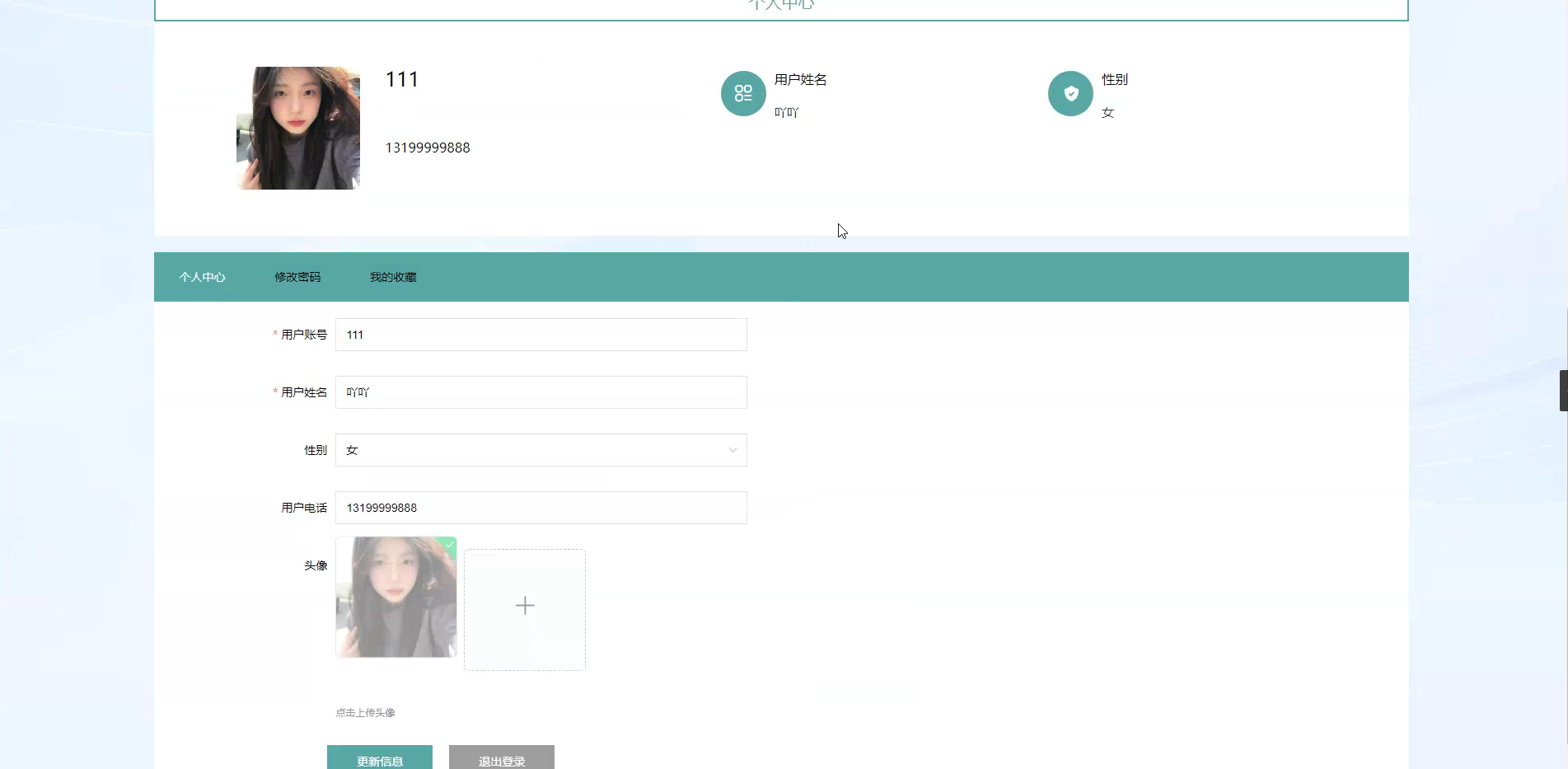

图5-4 个人中心界面

5.2管理员模块实现

在登录流程中，用户首先在Vue前端界面输入用户名和密码。这些信息通过HTTP请求发送到Java后端。后端接收请求，通过与MySQL数据库交互验证用户凭证。如果认证成功，后端会返回给前端，允许用户访问系统。这个过程涵盖了从用户输入到系统验证和响应的全过程。如图5-5所示。

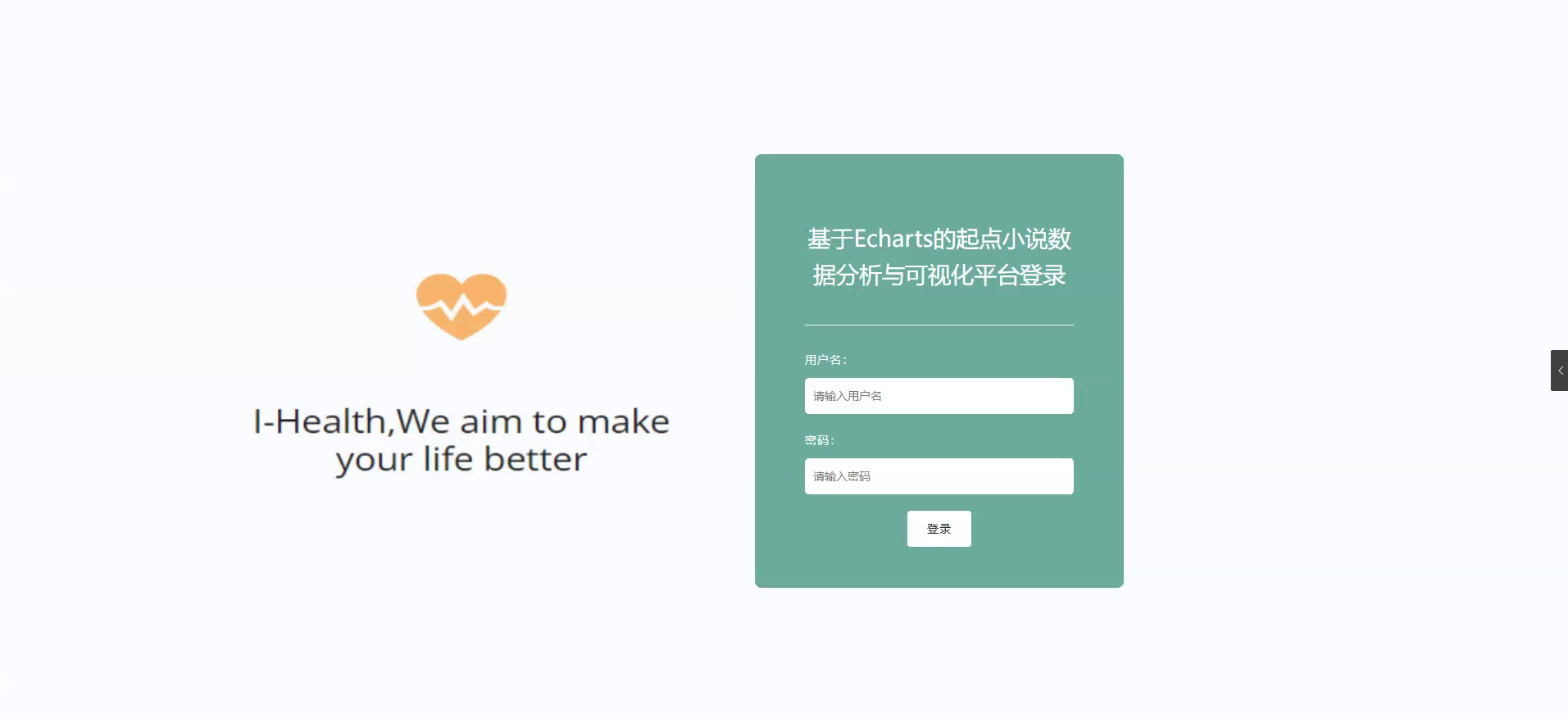

图5-5 管理员登录界面

管理员进入主页面，主要功能包括对用户、网络小说、系统管理、用户信息等进行操作。管理员主页面如图5-6所示：

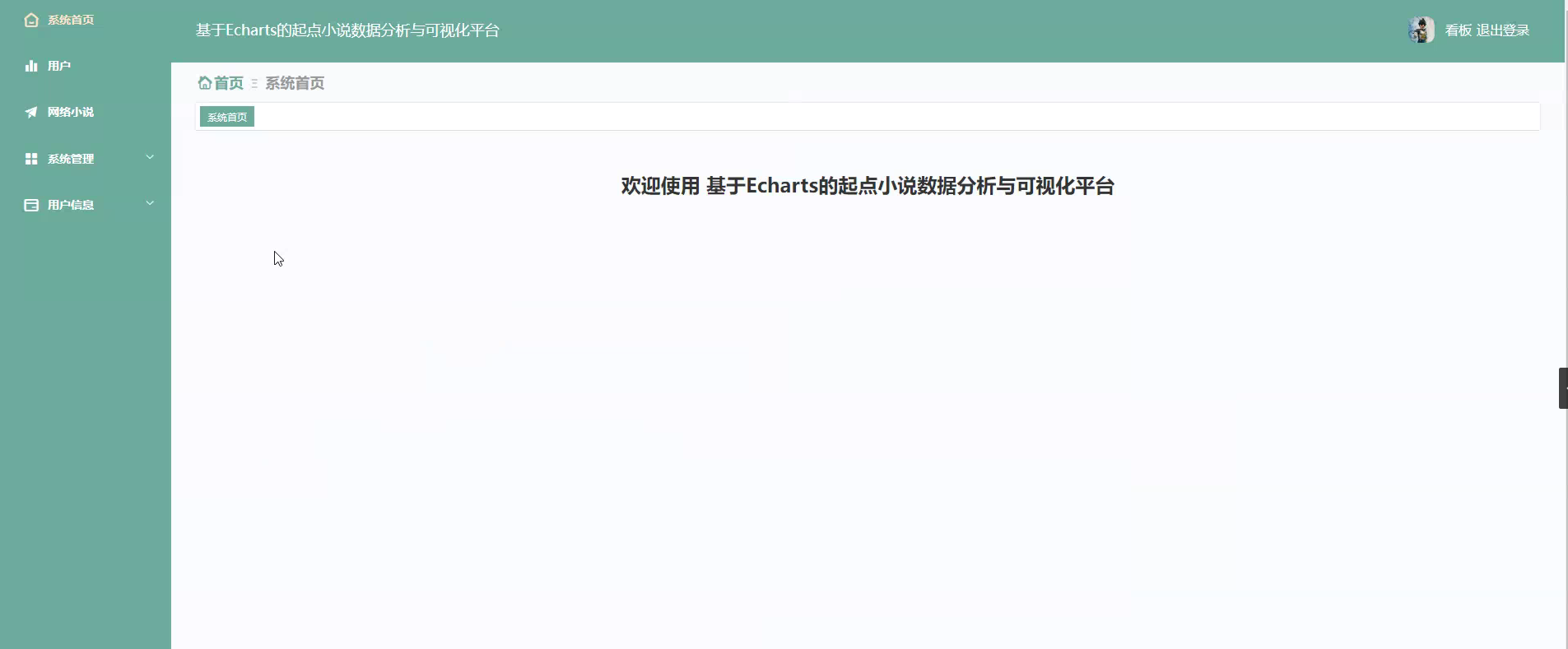

图5-6 管理员主界面

用户功能在视图层（view层）进行交互，比如点击“查询、添加或删除”按钮或填写用户表单。这些用户表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、修改或删除用户信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便用户功能可以看到最新的信息或相应的操作反馈。如图5-7所示：

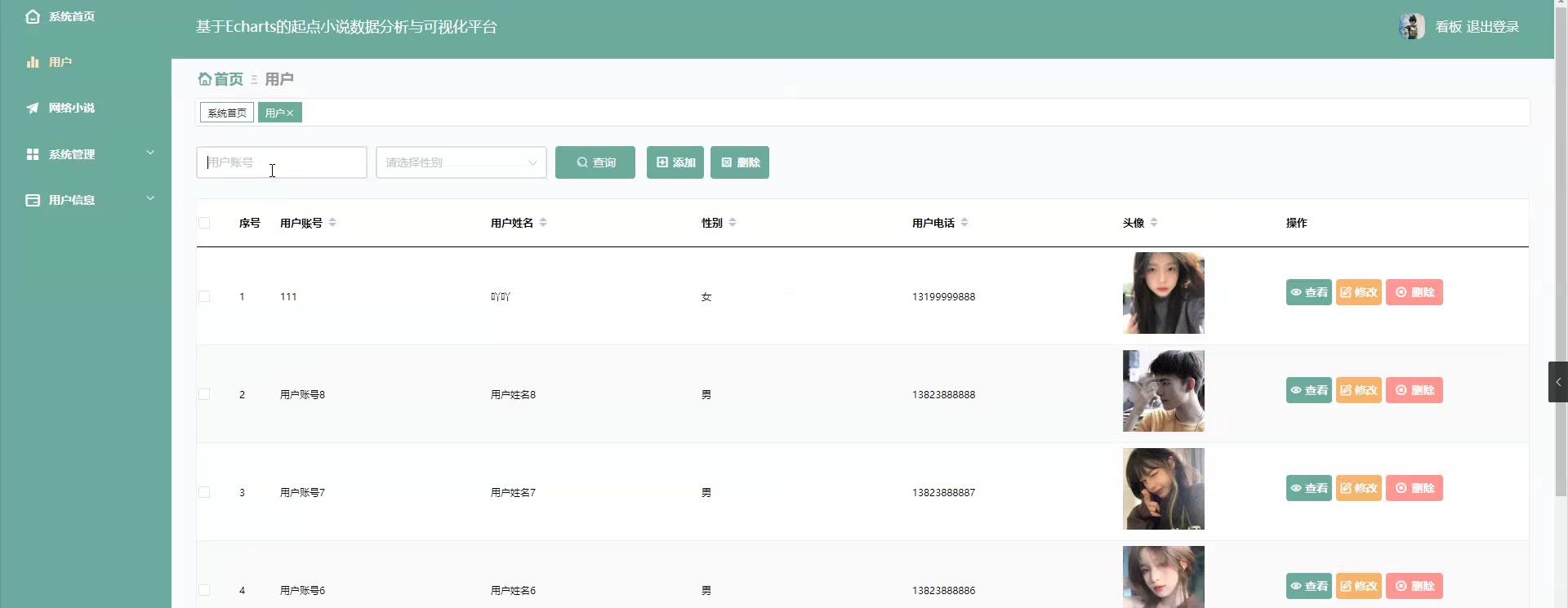

图5-7用户界面

网络小说功能在视图层（view层）进行交互，比如点击“查询、删除或爬取数据”按钮或填写网络小说信息表单。这些网络小说表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、修改、查看评论或删除网络小说信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以网络小说功能可以看到最新的信息或相应的操作反馈。如图5-8所示：

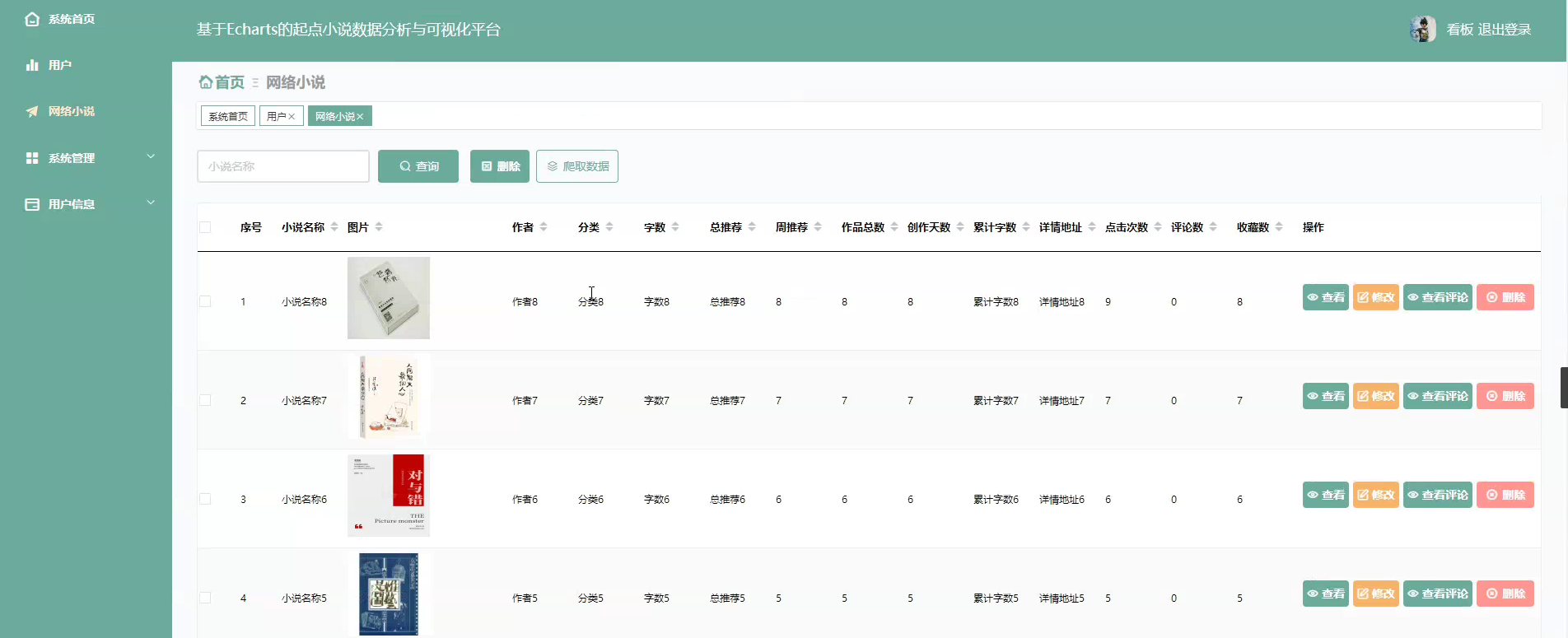

图5-8网络小说界面

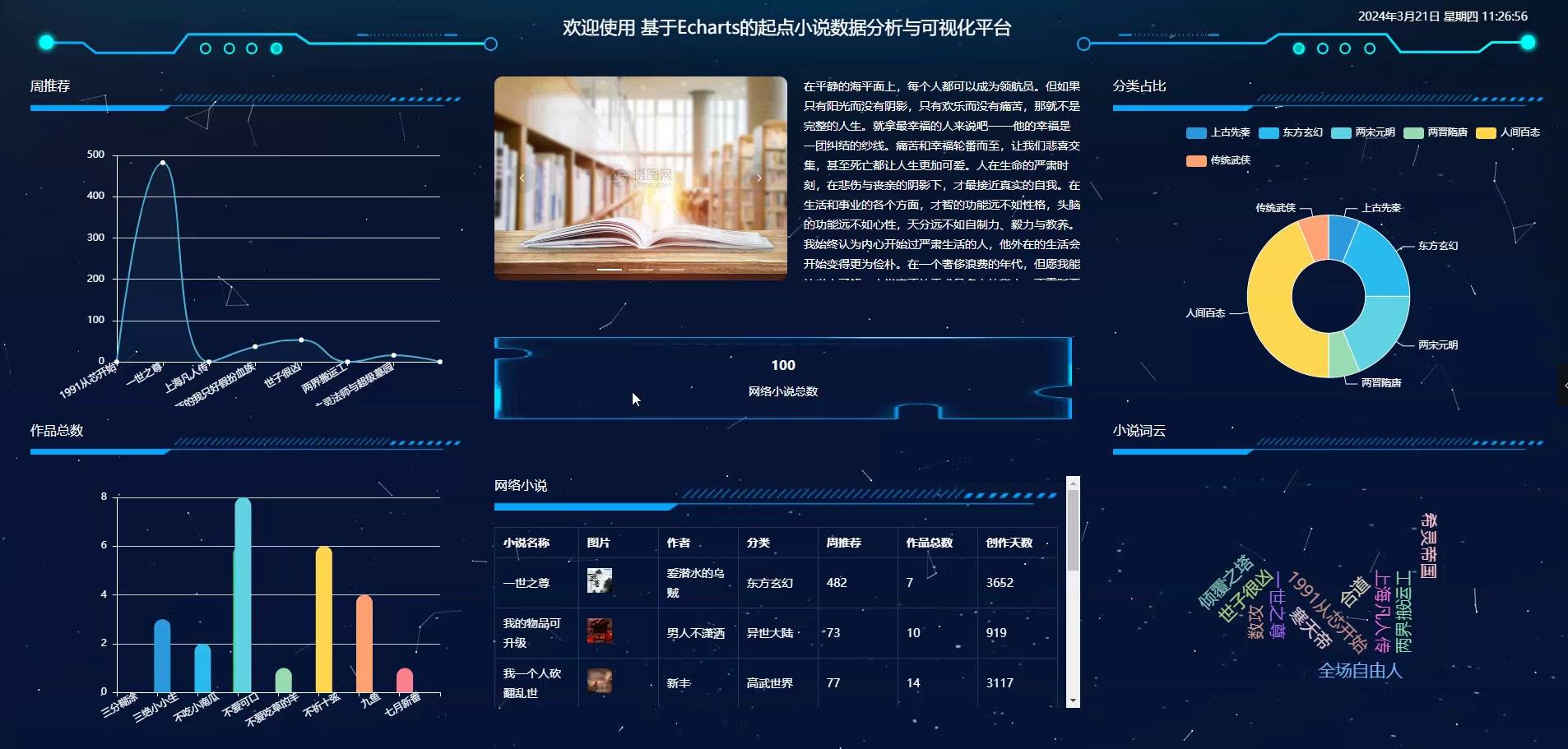

管理员进行爬取数据后可以在看板页面查看到系统简介、周推荐、作品总数、分类占比、小说词云、网络小说总数、网络小说详情等实时的分析图进行可视化管理；看板大屏选择了Echart作为数据可视化工具，它是一个使用JavaScript实现的开源可视化库，能够无缝集成到Java Web应用中。Echart的强大之处在于其丰富的图表类型和高度的定制化能力，使得管理人员可以通过直观的图表清晰地把握网络小说的各项运营数据。

为了实现对网络小说信息的自动化收集和更新，我们采用了Apache Spark作为爬虫技术的基础。Spark的分布式计算能力使得系统能够高效地处理大规模数据，无论是从互联网上抓取最新的网络小说信息，还是对内部数据进行ETL（提取、转换、加载）操作，都能够保证数据的实时性和准确性。

在大数据分析方面，系统采用了Hadoop框架。Hadoop是一个能够处理大数据集的分布式存储和计算平台，它的核心是HDFS（Hadoop Distributed File System）和MapReduce计算模型。通过Hadoop，我们可以对收集到的大量数据进行存储和分析。看板页面如图5-9所示：

图5-9看板详细页面

系统管理功能在视图层（view层）进行交互，比如点击“查询、添加或删除”按钮或填写公告资讯信息表单。这些公告资讯表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、修改或删除公告资讯信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便公告资讯功能可以看到最新的信息或相应的操作反馈。还可以对公告资讯分类、关于我们、系统简介、轮播图管理进行详细操作。如图5-10所示：

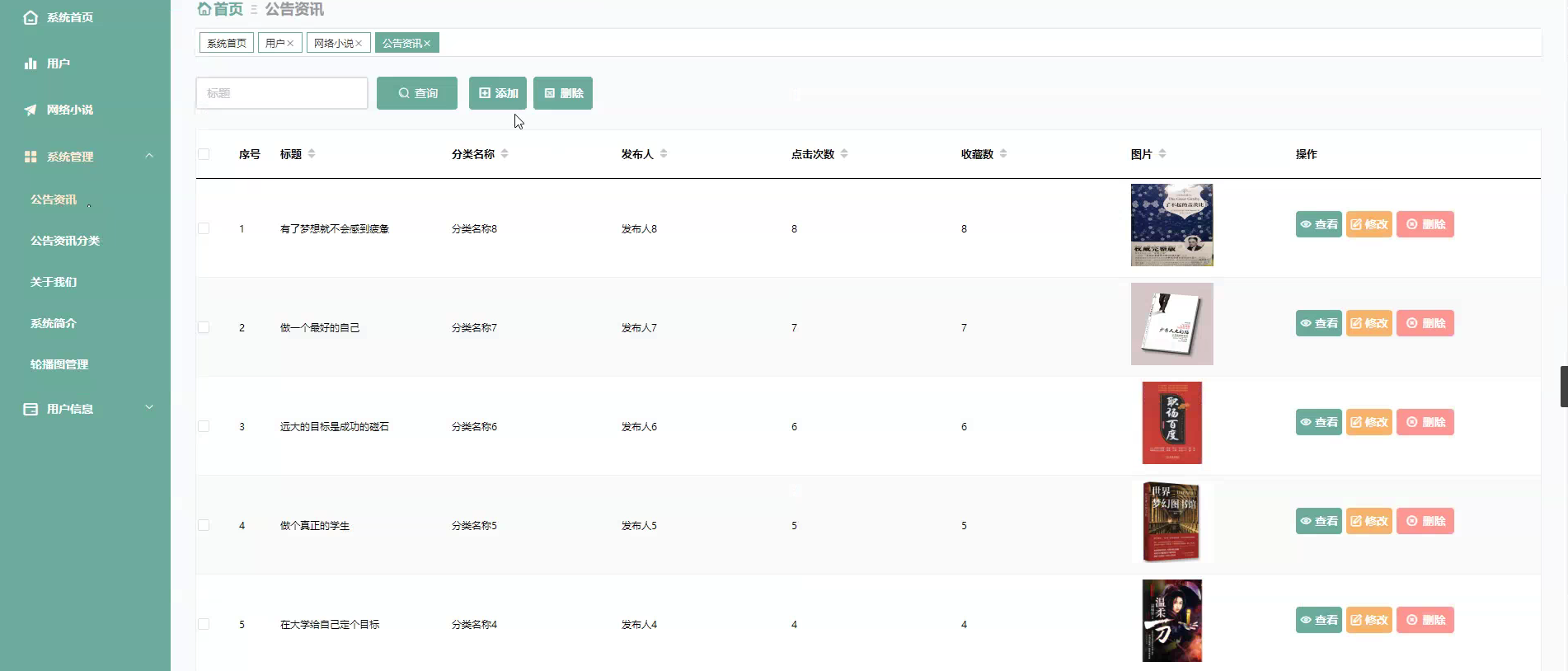

图5-10系统管理界面

5.3小结

  本章介绍了系统的各个模块和实现功能，对模块下的关键功能进行了介绍，并通过图片展示了实现效果。

6 系统测试

6.1软件测试的定义

  在软件测试的过程之中，为了保证软件测试的各项工作能够安全有序地进行，就要对整个测试过程进行有效的干预或管理。

我们要清楚的是，无论从理论上，还是从经验上，我们都无法发现软件系统中的所有错误，一个软件系统必定存在着缺陷，软件测试必然有一定的局限性。

6.2测试方法

系统测试不仅仅是发现系统潜在的BUG或错误，而更为重要的是为用户提供一个良好的体验和安全可使用的产品服务。而通过发现错误或潜在的问题，将有助于提升产品的竞争力，这也是软件测试的其中的重要目的之一。

尽管软件测试的方法有好几种，但现目前主要采用的是包括以功能性为主要测试方向的黑盒测试以及以逻辑性为主要测试方向的白盒测试，由于这也是二种不一样的测试方式，因此最先白盒测试是依据程序的内部结构逻辑总体设计测试测试用例的方式。 因而，也称之为构造测试和夹层玻璃实例测试，将手机软件视为全透明的黑盒，依据程序的构造和解决逻辑挑选适宜的测试实例，测试手机软件的逻辑途径和步骤， 科学研究其与设计方案是不是一致的黑盒测试主要是挑选充足的测试测试用例，充足遮盖源码，尽量多地发觉程序中产生的不正确。 关键有这两种方式。 一种称为逻辑未来展望法，另一种称为途径未来展望法。

黑盒测试：又被称为作用测试、数据驱动测试等，将精确测量目标视为白盒，彻底不考虑到程序的构造和特点，只需依据说明书查验程序的作用是不是常规应用就可以。

6.3测试过程

登录：录入登录信息，输入账号，账号密码，用户权限，然后单击登录进行操作，会出现两种情况：一种情况是登录成功，进入用户相应的功能界面进行下一步操作；另一种情况是提示登录失败，系统会弹出一个对话框要求重新登录操作；

管理员登录：录入登录信息，管理员账号，密码，权限，然后单击登录进行操作，会出现两种情况：登录成功进入管理员具有权限的功能界面和提示登录失败。一种情况是登录成功，进入管理员界面进行下一步操作；另一种情况是提示登录失败，系统会弹出一个对话框要求重新登录操作。

6.4测试结果

通过一系列的软件测试，系统基本上满足了需求分析中设计目标的要求。软件功能基本上是完整的，使用者表现良好，系统故障处理基本上是正确的，缺陷也可以得到纠正。然而，在测试过程中也发现了系统的一些不可改变的方面，例如， 系统的数据库没有被完全完善，用户的信息显示也不全面。与此同时，用户不能修改自己提交的作业信息。如此一来，当系统进一步修改和完善时，这些问题就必须得到纠正。最后，该系统通过了测试。

6.5小结

本章采用的是动态测试和黑盒测试方法进行测试，查看程序在运行过程中发现可能的错误操作，用测试用例来检测应用的稳定性，安全性。并在测试过程严格按照测试标准进行测试，保证系统能够安全运行，减少差错。
                                结 论

本次论文介绍了开发起点小说数据分析与可视化平台的全部过程，该系统运用了java语言进行编写、MySQL数据库存储数据和springboot框架搭建出了一款简洁方便的起点小说数据分析与可视化平台。对用户来说，只有简单的操作，不需要担心复杂的界面，难懂的操作来完成起点小说数据分析与可视化平台最基本的工作，节约时间和资源。对管理员来说，可以清晰明了的检查起点小说数据分析与可视化的管理情况，增删改查都通过后台系统完成，得益于数据库建表的工作大大简化。使得开发者和管理员的工作变得更加方便简单。

由于作者的技术水平有限，还有很多问题没有解决，有一些功能还未添加：界面风格过于生硬，大片空间没有进行合理利用；总体上说，此次起点小说数据分析与可视化平台相对于那些已经非常成熟的管理系统还差得远，只能算上一个雏形，所达到的标准只能令作者勉强满意，之后仍需继续改进，努力完成上述功能，让其成为一个可以为大众使用的，真正的起点小说数据分析与可视化平台。
