项目概述

一款支持多协议、跨平台的实时数据可视化解决方案

在嵌入式系统开发过程中，实时数据监控与可视化是调试和验证环节的重要组成部分。

传统方法往往需要开发者自行编写上位机软件，既耗时又难以维护。今天我们将深入解析一款名为 Serial-Studio 的开源工具，它为嵌入式开发者提供了强大的数据可视化能力。

Serial-Studio 是一个采用开源核心的跨平台遥测仪表板和实时数据可视化工具。

该项目支持从串行端口、蓝牙低功耗（BLE）、MQTT、TCP/UDP 套接字和音频设备获取数据，能够从嵌入式设备、外部软件和网络服务中采集数据。

该工具可在 Windows、macOS 和 Linux 系统上运行，适用于教育、爱好者和专业环境的遥测监控、传感器数据分析和实时调试。

核心功能特性

多种操作模式

Serial-Studio 提供三种主要工作模式，满足不同场景需求：

1. 项目文件模式（推荐）：使用通过项目编辑器创建的本地 JSON 文件来定义仪表板布局和数据映射

2. 快速绘图模式：无需配置即可自动绘制逗号分隔值

3. 设备定义模式：仪表板完全由设备传入的 JSON 数据定义

多数据源支持

工具支持多种数据输入方式：

• 串行端口（UART）

• 蓝牙低功耗（BLE）

• MQTT 协议

• TCP/UDP 网络套接字

• 音频设备输入

高级数据处理能力

Serial-Studio 内置了强大的数据处理功能：

• CSV 导出：保存接收到的数据以供离线分析或处理

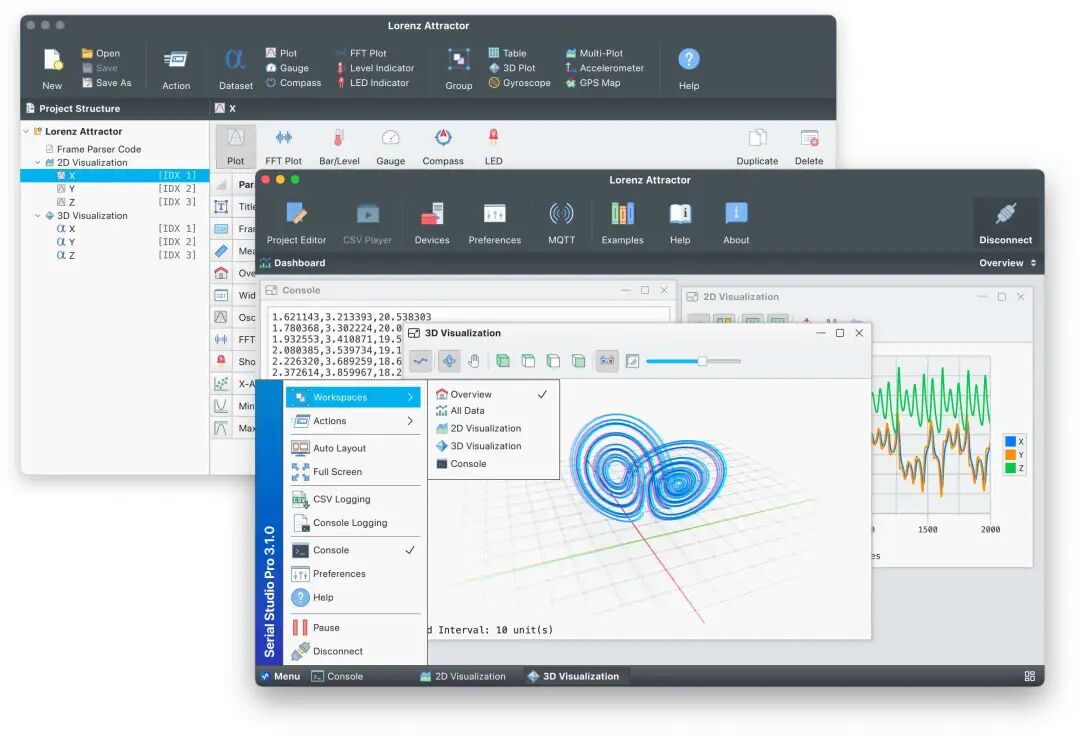

• 自定义可视化：通过集成项目编辑器使用各种小部件构建仪表板

• 高级帧解码：使用自定义 JavaScript 函数预处理原始数据或处理复杂二进制格式

• MQTT 支持：通过互联网发布和接收数据以实现远程可视化

安装与部署

Windows 平台

Serial-Studio 提供预编译的二进制文件，需要 Microsoft Visual C++ Redistributable (x64)。

首次启动时，Windows 可能会显示未知开发者的警告，点击"更多信息→仍然运行"即可继续。

macOS 平台

提供通用 DMG 文件，打开 DMG 文件并将 Serial-Studio 拖放到应用程序文件夹即可。也可以通过 Homebrew 安装：

brew install --cask serial-studio

Linux 平台

推荐通过官方预构建的 AppImage 安装：

chmod +x SerialStudio-3.1.7-Linux-x86_64.AppImage
./SerialStudio-3.1.7-Linux-x86_64.AppImage

如果 AppImage 无法启动，可能需要安装 libfuse2：

sudo apt install libfuse2

对于 Raspberry Pi/ARM64 设备，提供了专门的 ARM64 AppImage，但需要 64 位 Linux 操作系统（相当于或新于 Ubuntu 24.04）和 libfuse2。

许可证模式

Serial-Studio 采用双许可证模型，区分开源使用和商业分发：

GPL 版本

• 需要从源代码构建

• 包含大多数核心功能

• 排除商业模块（如 MQTT、3D 可视化、XY 绘图等）

• 必须遵守 GPL 和 Qt 条款

商业版本

• 提供预编译二进制文件

• 包含所有专业功能

• 需要购买商业许可证

• 提供优先支持

从源代码构建

构建 Serial-Studio 的唯一必需依赖是 Qt（建议安装所有模块和插件）。项目使用 Qt 6.9.1 构建。

在 Linux 上编译时需要安装以下软件包：

sudo apt install libgl1-mesa-dev build-essential

构建指令：

mkdir build
cd build
cmake ../ -DPRODUCTION_OPTIMIZATION=ON -DCMAKE_BUILD_TYPE=Release
cmake --build . -j $(nproc)

默认情况下，构建系统生成完全符合 GPLv3 的 Serial-Studio 版本。

总结

Serial-Studio 作为一个功能强大的开源数据可视化工具，为嵌入式开发者提供了便捷的解决方案。它的跨平台特性、多协议支持以及灵活的可视化选项，使其成为嵌入式系统开发和调试过程中的有力助手。

参考资源：

• 官方 GitHub 仓库：https://github.com/Serial-Studio/Serial-Studio

• 项目文档：https://github.com/Serial-Studio/Serial-Studio/wiki

• 在线演示：https://serial-studio.io/
