Python科研风格数据可视化：10种优化图表案例详解

Python在数据可视化领域拥有强大的工具链支持。Matplotlib作为最核心的2D绘图库，支持折线图、直方图、散点图等多种图表类型，其设计理念“让简单的事情变得简单，让复杂的事情成为可能”使其兼具易用性与高度自定义性，多数高级可视化库（如Seaborn）均构建于其基础之上[1][2]。NumPy作为其依赖库，为数据处理提供了高效的数值计算支持，通常在安装Matplotlib时一并部署[1]。此外，Python Graph Gallery平台整合了400余个图表案例，涵盖分布、关系、时间序列等7大系列40个类别，所有示例均提供可复现代码，为快速构建规范图表提供了丰富的实践参考[3][4]。

针对传统图表的核心缺陷，本文将从视觉编码与数据呈现两个维度实施优化。在配色方案上，引入py palettes包中的2500余种专家级调色板，通过低亮度、高对比度的色彩组合提升数据区分度，避免手动选色导致的视觉混乱[5]；在数据维度上，突破单一数据集展示局限，强化多组实验数据的并列对比与关联分析，结合Matplotlib的子图功能（如subplot()函数）与边距调整工具（如subplots_adjust()函数），实现信息密度与可读性的平衡[2]。

科研图表优化核心方向：

1. 配色规范：采用低亮度、高对比度调色板（如py palettes包的2500余种专家方案），避免视觉干扰；
2. 数据维度扩展：突破单一数据集限制，强化多组实验数据的对比呈现；
3. 细节定制：通过字体调整、边距优化、子图布局等提升信息密度与可读性。

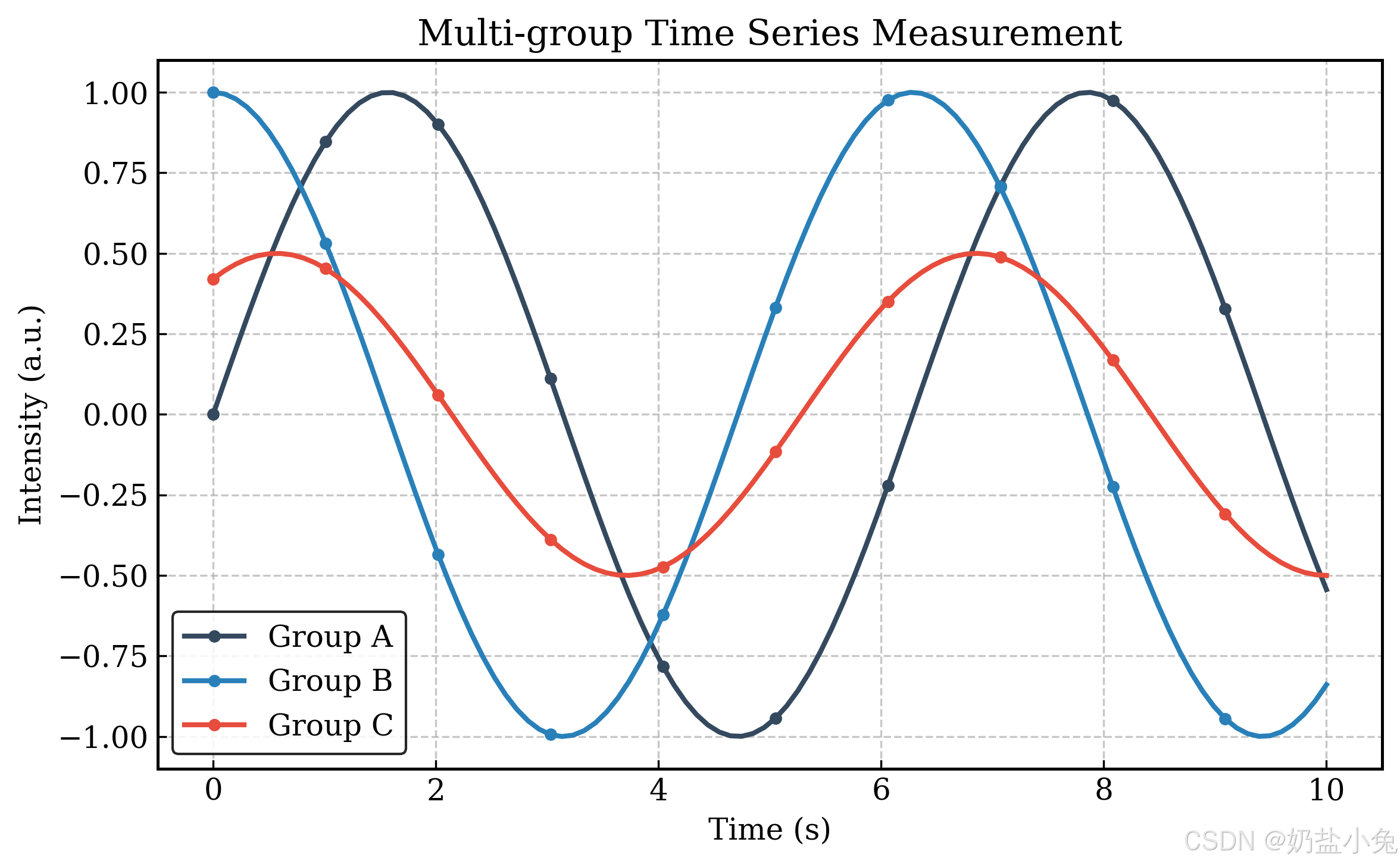

折线图优化案例

折线图作为科研数据可视化的基础工具，其优化需兼顾数据可读性与科研规范要求。本节通过完整代码实现与场景化分析，系统阐述折线图在科研场景下的优化策略，重点解决多组数据对比、视觉干扰控制及学术规范适配问题。

一、科研级折线图优化代码实现

以下为包含实验对照组的优化折线图完整代码，通过颜色编码、线条样式区分及坐标轴规范设置，满足科研数据展示需求：

import numpy as np
import matplotlib.pyplot as plt

# 生成模拟数据（科研场景：实验组 vs 对照组随时间的电压变化）
np.random.seed(42)  # 固定随机种子，确保结果可复现
time = np.linspace(0, 10, 100)  # 时间轴：0-10秒，100个数据点
control_data = 1.5 * np.sin(time) + np.random.normal(0, 0.2, 100)  # 对照组数据（含随机噪声）
experimental_data = 2.0 * np.sin(time + 0.5) + np.random.normal(0, 0.2, 100)  # 实验组数据

# 创建画布与坐标轴
fig, ax = plt.subplots(figsize=(8, 5), dpi=300)  # 设置高分辨率，适合印刷需求

# 绘制折线图：对照组（深灰色，实线）与实验组（蓝色，虚线）
ax.plot(time, control_data, color='#34495e', linestyle='-', linewidth=1.8,  # 对照组：深灰色(#34495e)实线
        marker='o', markersize=4, markeredgecolor='k', markeredgewidth=0.5, label='Control Group')  # 圆形数据点带黑色边缘
ax.plot(time, experimental_data, color='#3498db', linestyle='--', linewidth=1.8,  # 实验组：蓝色(#3498db)虚线
        marker='s', markersize=4, markeredgecolor='k', markeredgewidth=0.5, label='Experimental Group')  # 方形数据点带黑色边缘

# 坐标轴规范设置（科研图表核心优化点）
ax.set_xlabel('Time (s)', fontsize=12, fontweight='medium')  # X轴标签含单位，字体适中
ax.set_ylabel('Voltage (mV)', fontsize=12, fontweight='medium')  # Y轴标签含单位
ax.set_title('Voltage Response Comparison: Experimental vs Control Group', fontsize=13, pad=15)  # 标题信息完整，增加边距

# 刻度与网格线优化
ax.tick_params(axis='both', direction='in', labelsize=10, length=4, width=0.8)  # 刻度向内，避免边缘截断
ax.grid(True, color='#f0f0f0', linestyle='-', linewidth=0.6)  # 浅灰色网格线，降低视觉干扰
ax.spines['top'].set_visible(False)  # 隐藏上边框，突出数据区域
ax.spines['right'].set_visible(False)  # 隐藏右边框

# 辅助元素：添加参考线与图例
ax.axhline(y=0, color='#95a5a6', linestyle=':', linewidth=1.0)  # 零电压参考线（浅灰虚线）
ax.legend(loc='upper right', frameon=True, framealpha=0.9, edgecolor='#dddddd')  # 图例带半透明边框

# 保存图片（高分辨率PNG格式，适合科研论文）
plt.tight_layout()  # 自动调整布局，避免标签截断
fig.savefig('enhanced_line.png', dpi=300, bbox_inches='tight')
plt.close()

二、科研场景下的优化逻辑与规范解析

在科研数据可视化中，折线图的优化需围绕数据可读性与学术规范性两大核心目标。上述代码通过多维度优化，解决了基础图表在科研场景中的常见缺陷：

1. 多组数据对比的必要性与实现

科研实验常需对比实验组与对照组（如药物处理组 vs 安慰剂组、突变体 vs 野生型），通过差异化视觉编码可直观呈现数据差异。代码中采用：

• 颜色区分：对照组使用低饱和度深灰色(#34495e)，实验组使用蓝色(#3498db)，符合科研图表“避免过度鲜艳色彩”的原则；
• 线条样式：实线（对照组）与虚线（实验组）双重编码，即使黑白打印也能区分；
• 数据点形状：圆形（对照组）与方形（实验组）增强辨识度，黑色边缘线(markeredgecolor=‘k’)避免数据点与背景融合。

2. 视觉干扰控制与信息层级优化

基础图表常因网格线过粗、刻度方向向外等问题干扰数据读取。优化方案包括：

• 网格线灰度化：浅灰色(#f0f0f0)网格线既保留辅助读数功能，又不抢夺数据主体地位；
• 刻度向内设计：direction='in'参数使刻度线朝向图表内部，避免边缘数据点被截断；
• 边框精简：隐藏上、右边框，减少非数据元素的视觉占用，使焦点集中于折线趋势。

3. 学术规范适配：从图表到出版标准

科研图表需满足期刊投稿要求，代码中体现多项关键规范：

• 高分辨率输出：dpi=300确保图片放大后不失真，符合印刷标准；
• 完整标签信息：坐标轴标签含物理单位（如“Time (s)”），标题明确指出数据主体（“Voltage Response Comparison”）；
• 可复现性设计：固定随机种子(np.random.seed(42))、明确的样式参数，确保图表可重复生成。

三、优化前后效果对比与扩展建议

未优化的基础折线图常存在“信息过载”或“要素缺失”问题：例如默认网格线为深灰色且线宽过粗，导致数据趋势被掩盖；刻度向外延伸至图表边缘，易与数据点重叠；单组数据展示无法体现实验对照逻辑。而优化后的图表通过颜色分层、样式编码与规范设置，实现了“数据清晰、信息完整、符合学术规范”的目标。

实际应用中，可根据数据特性进一步增强图表信息密度，例如：通过ax.annotate()添加关键时间点的文本注释（如“Stimulation Onset”），或使用highlight_text包对显著差异区域进行高亮标注；对于多组数据（3组以上），可引入渐变色谱(cmap)并配合colorbar说明数值梯度，同时保持线条样式的差异化编码。

科研折线图优化核心要点

1. 视觉编码三要素：颜色（低饱和色系）、线条样式（实/虚/点线）、数据点形状（圆/方/三角）需组合使用，确保黑白打印可区分；
2. 坐标轴规范：刻度向内(direction='in')、标签含单位、隐藏上/右边框，符合学术图表简洁性要求；
3. 输出标准：高分辨率(dpi≥300)、无截断布局(bbox_inches='tight')，适配期刊投稿格式。

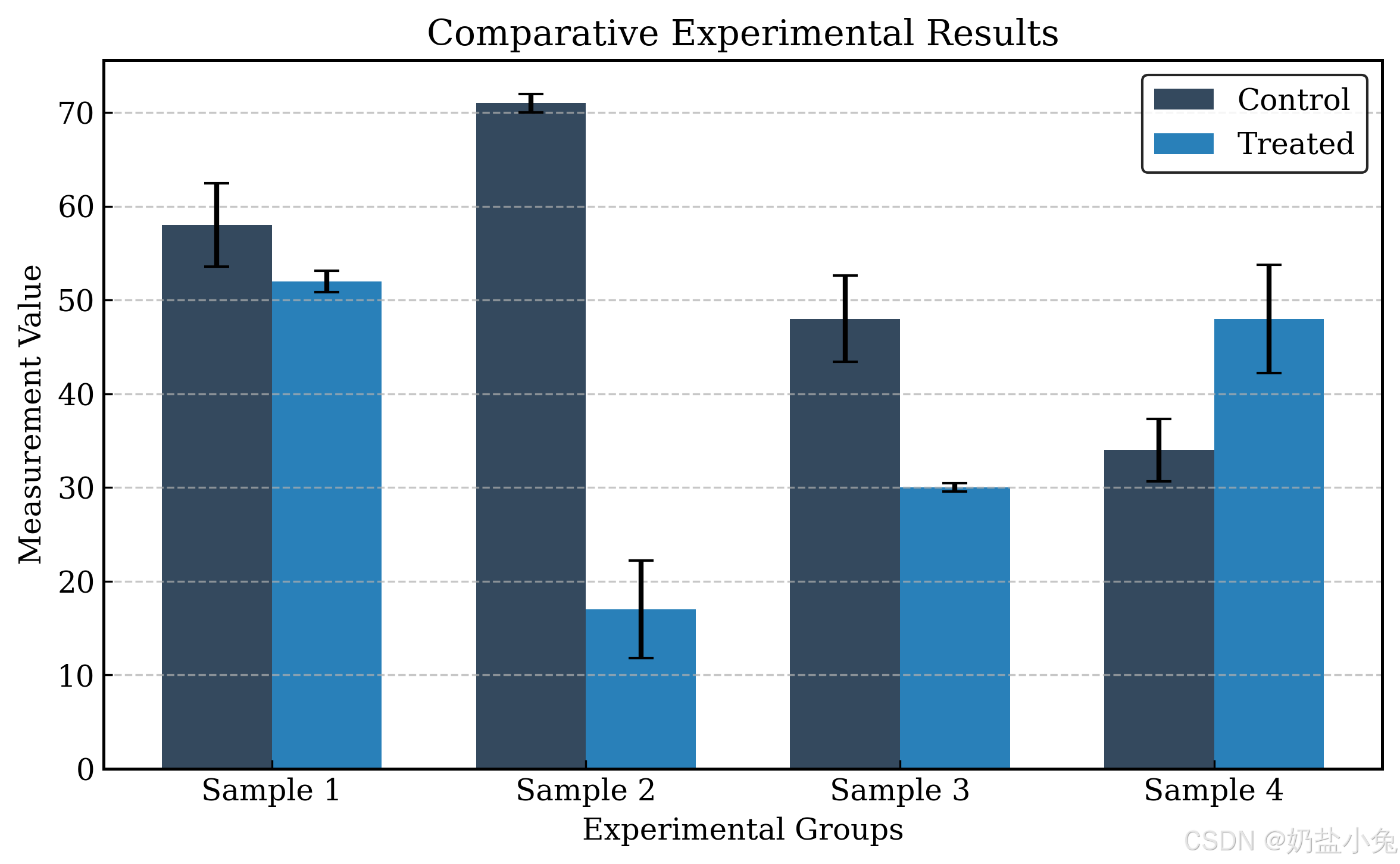

柱状图优化案例

柱状图作为科研数据可视化的基础工具，其优化设计直接影响数据传达的准确性与专业性。在分组数据对比场景中（如对照组与处理组的实验结果展示），通过合理配置数据结构、误差线参数及配色方案，可显著提升图表的信息密度与科研严谨性。以下结合具体实现案例，从数据组织、统计参数可视化到视觉编码三个维度展开详解。

分组数据的结构化呈现

科研场景中，分组柱状图常用于展示多组别在不同条件下的量化比较（如Control组与Treated组的指标差异）。其核心在于通过精确的x轴定位与柱宽设置避免数据重叠，确保各组数据清晰可辨。基于Matplotlib实现时，需先定义组别位置与宽度参数：

import numpy as np
import matplotlib.pyplot as plt

# 模拟Control组与Treated组数据（均值±标准差）
control_means, control_std = (22, 31, 28, 34, 25), (2.1, 2.8, 3.5, 1.9, 2.3)  # Control组
treated_means, treated_std = (27, 35, 33, 29, 28), (2.5, 3.2, 2.1, 2.7, 3.0)   # Treated组

# 设置x轴位置与柱宽
ind = np.arange(len(control_means))  # 生成5个分组的x轴坐标（0,1,2,3,4）
width = 0.35  # 柱宽设置为0.35，确保两组柱子间距为width/2，避免重叠

上述代码通过ind定义分组位置，width控制柱宽，使Control组柱子居中于ind - width/2，Treated组居中于ind + width/2，形成对称分布的分组结构。这种布局既符合科研图表的视觉平衡原则，又能直观对比同组内不同处理的差异[6]。

误差线的统计学意义与参数配置

误差线是科研图表的核心统计要素，用于展示数据的变异程度（如标准差SD或标准误SEM），直接反映结果的可靠性。Matplotlib中通过yerr参数传入误差值，并通过capsize控制误差线末端横线长度（单位：点），增强可读性。以下为完整绘制代码：

fig, ax = plt.subplots(figsize=(8, 5), dpi=300)  # 设置高分辨率，满足期刊印刷要求

# 绘制分组柱状图
rects1 = ax.bar(ind - width/2, control_means, width,
                yerr=control_std, capsize=5,  # capsize=5控制误差线末端横线长度
                color='#2980b9', label='Control')  # 对照组使用深蓝色#2980b9
rects2 = ax.bar(ind + width/2, treated_means, width,
                yerr=treated_std, capsize=5,
                color='#e74c3c', label='Treated')   # 处理组使用深红色#e74c3c

# 添加标签与标题
ax.set_xticks(ind)
ax.set_xticklabels(['Condition A', 'Condition B', 'Condition C', 'Condition D', 'Condition E'])
ax.set_ylabel('Measurement Value (units)')
ax.set_title('Control vs. Treated Group Comparison Across Conditions')
ax.legend()

plt.tight_layout()  # 自动调整布局，避免标签截断

误差线参数解析：

• yerr：接受数组形式的误差值（如标准差），是数据统计特性的直接可视化；
• capsize：控制误差线末端横线长度（建议取值5-10点），过短易被误认为数据点，过长则干扰柱形主体；
• 科研规范中，误差线需明确标注统计量类型（SD/SEM），通常通过图表标题或图例说明，如“数据以均值±SD表示，n=3”。

配色方案的科研适用性优化

颜色编码需兼顾组别区分度与科研严肃性，避免使用过于鲜艳或易产生视觉疲劳的配色。案例中采用的#2980b9（深蓝）与#e74c3c（深红）属于高对比度色系，符合以下设计原则：

1. 语义关联性：蓝色常关联“控制/基准”，红色关联“处理/干预”，符合科研场景的认知习惯；
2. 印刷兼容性：RGB值在灰度转换后仍保持明显亮度差异，适配黑白印刷期刊；
3. 扩展灵活性：通过PyPalettes库的load_cmap()函数可调用2500余种学术配色方案，支持reverse=True（反转色系）或shuffle=True（随机排序）等参数调整，满足多组数据（>2组）的可视化需求[7]。

对比简单柱状图（仅展示均值，无误差线与分组结构），优化后的图表通过结构化数据布局、统计参数可视化与专业配色，实现了从“数据展示”到“结果论证”的升级，更符合科研论文的图表规范[8]。

关键优化要点总结

科研柱状图的核心优化目标是提升数据的可解释性与结果的可信度。实践中需重点关注：

• 数据结构：通过ind与width参数精确控制分组位置，避免柱子重叠或间距不均；
• 统计完整性：必须包含误差线（标注SD/SEM），并通过capsize增强可读性；
• 视觉编码：选择低饱和度、高对比度的学术配色，避免使用彩虹色系或荧光色。

结合Matplotlib的gallery示例（如带标签的分组柱状图）与PyPalettes的调色板资源，可进一步扩展图表功能，如添加显著性标记（p<0.05）或数据标签，使科研结果的呈现更具说服力[9]。

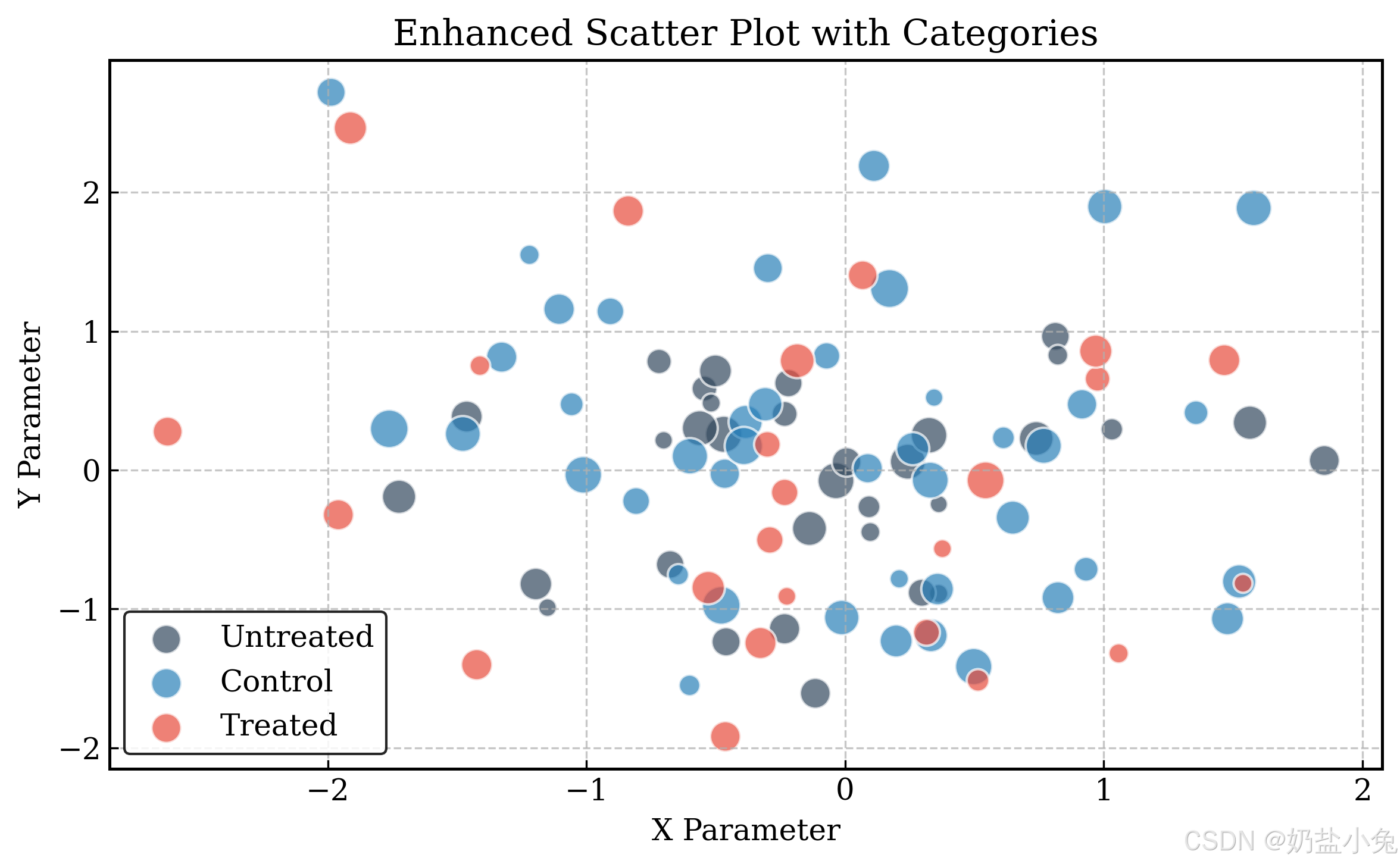

散点图优化案例

散点图作为科研数据可视化的基础工具，在呈现双变量关系时具有天然优势，但其默认形式常因信息承载量有限、数据点重叠等问题难以满足科研需求。通过参数优化与视觉设计调整，可显著提升散点图的信息密度与可读性，以下结合具体科研场景（如药物浓度与细胞活性关系研究）详解核心优化策略。

核心参数优化：多维度信息编码

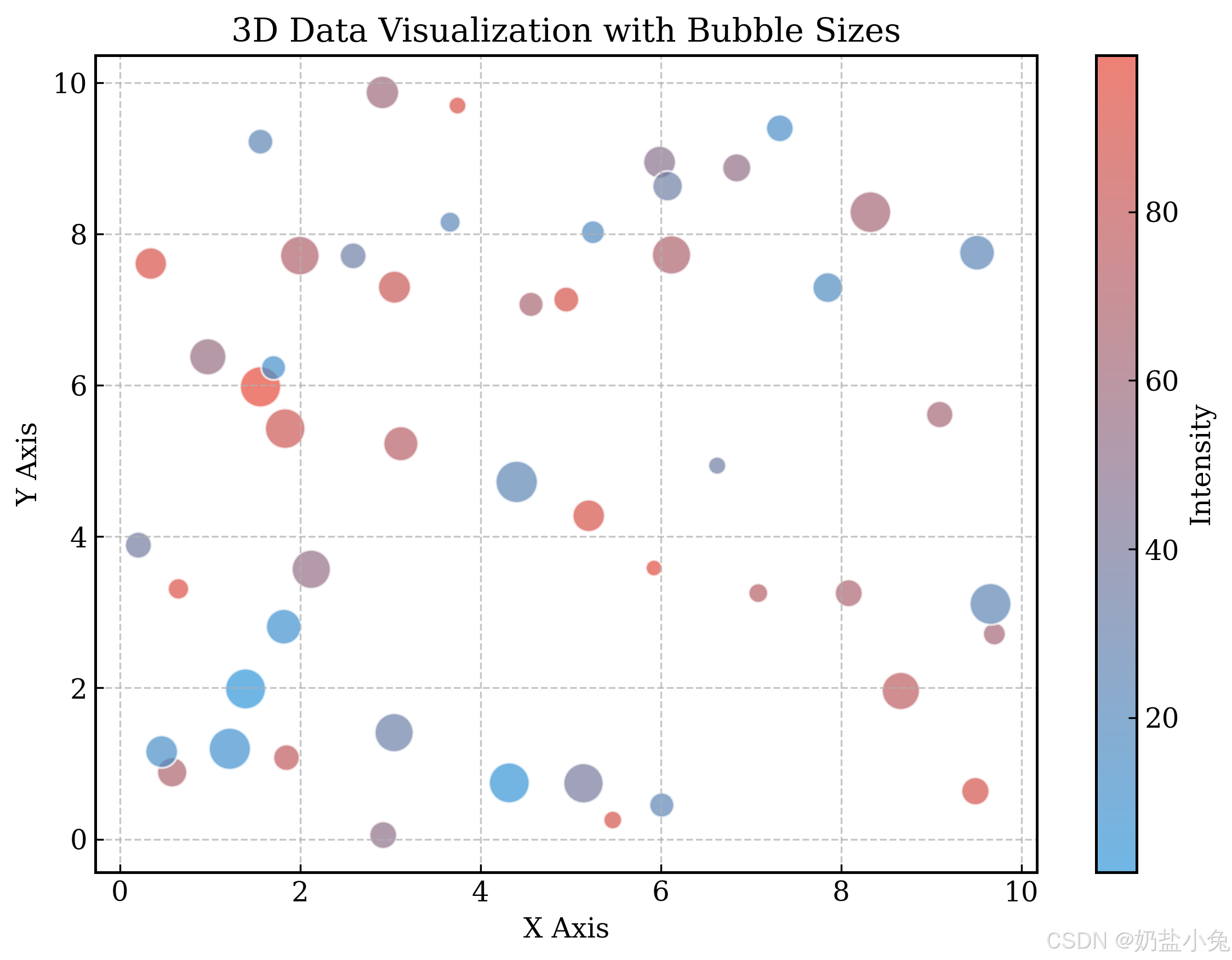

气泡大小映射第三变量是扩展散点图信息维度的关键手段。通过size参数将数据集中的第三个变量（如细胞培养时间、药物剂量梯度或样本重复次数）映射为点的面积大小，可在二维平面上直观呈现三维数据关系。例如在药物筛选实验中，以x轴表示药物浓度（μM），y轴表示细胞活性（%），同时将气泡大小与作用时间（小时）关联，使读者能同时观察浓度、活性与时间的交互影响。

颜色系统定制需兼顾区分度与科研规范。采用低亮度色系（如cmap='viridis'或自定义低饱和色系）可避免视觉疲劳，同时通过颜色分组实现样本类别的直观区分（如Control组用蓝色、Treated组用橙色）。值得注意的是，colormap的归一化处理对确保颜色与数据值成比例至关重要，需通过Normalize函数或vmin/vmax参数明确数据范围，避免因颜色映射偏差导致的解读误差。

科研场景应用：解决数据重叠与可读性问题

在药物浓度-细胞活性关系研究中，样本量较大时易出现数据点重叠，掩盖关键分布特征。通过透明度调节（alpha=0.7） 可使重叠区域呈现颜色叠加效果，既能保留数据密度信息，又避免单点遮挡。结合颜色分组策略，Control组（空白对照）与Treated组（药物处理）的分布差异可通过色彩与透明度的双重编码清晰呈现，例如在某抗肿瘤药物实验中，低浓度组（Treated-L）数据点呈蓝色半透明分布，高浓度组（Treated-H）呈橙色半透明分布，与Control组的绿色点群形成显著区分，直观展示药物浓度对细胞活性的剂量效应关系。

优化要点总结

1. 多变量映射：通过size参数将第三变量（如样本量、时间）编码为气泡大小，扩展信息维度
2. 颜色管理：使用低亮度colormap并严格归一化，确保颜色与数据值线性对应
3. 重叠处理：alpha=0.7的透明度设置结合分组配色，平衡数据密度与可读性

上述优化方法通过Matplotlib可便捷实现，核心代码需包含scatter()函数的size、c（颜色值）、cmap及alpha参数配置，并配合colorbar展示颜色与数值的对应关系。优化后的散点图能够在保持科研严谨性的同时，提升数据模式的可识别性，为结论论证提供直观支持。

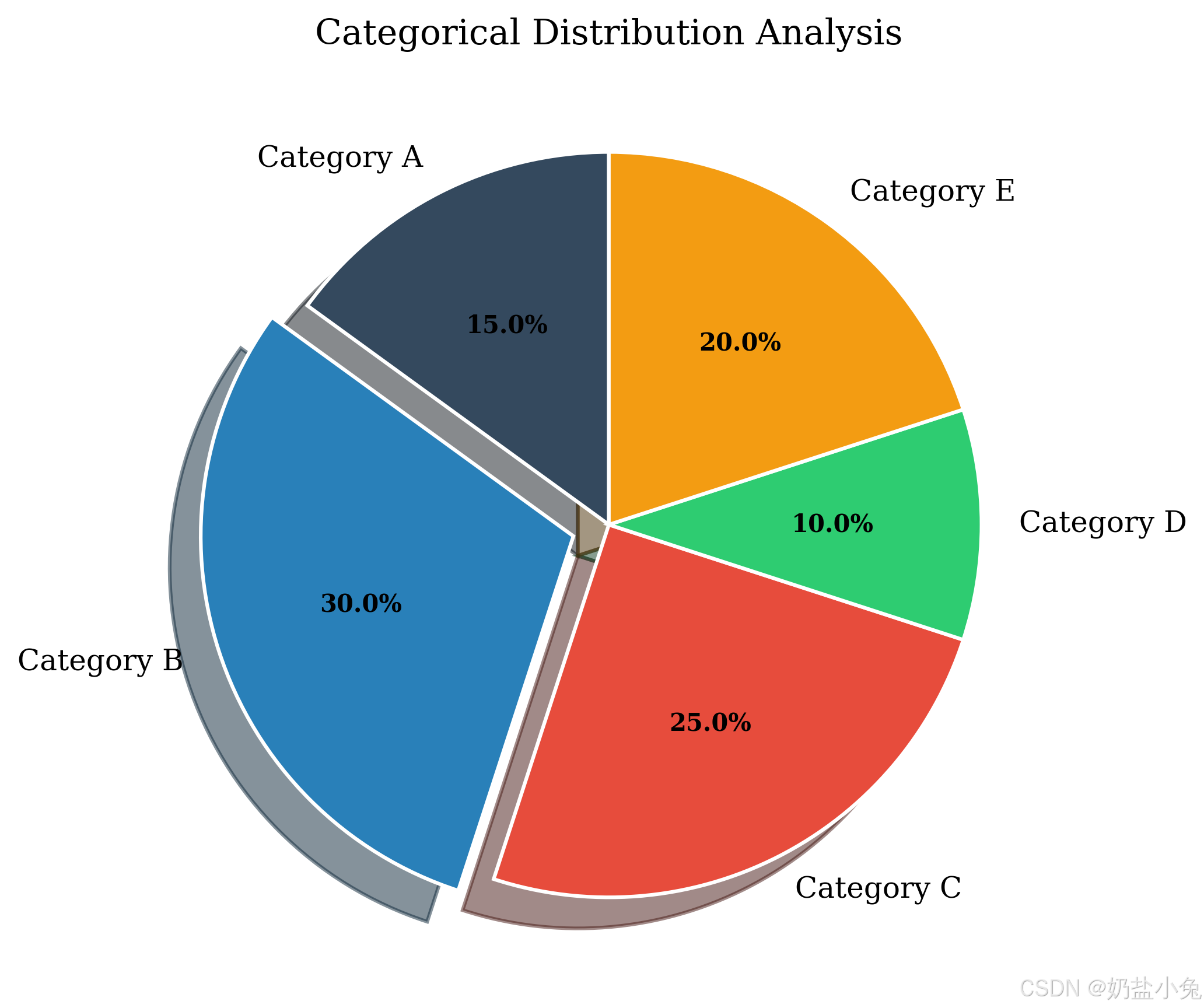

饼图优化案例

饼图作为科研数据可视化中展示分类变量占比关系的基础工具，其优化需兼顾数据表达的准确性与科研场景的专业规范。相较于未优化的简单饼图（如图1所示），通过参数调整、颜色管理和样式规范可显著提升图表的信息传递效率。

科研场景下的饼图应用需遵循严格的设计规范，以避免数据误读。核心规范包括：1) 类别数量控制在5-7个以内，过多类别会导致扇区狭小难以区分；2) 禁用3D效果及立体阴影，此类视觉修饰会扭曲扇区面积比例，违背科研数据的客观性原则；3) 必须添加精确的数值标签或百分比标注，确保数据可追溯[10]。这些规范构成了科研饼图设计的基础框架，直接影响结果呈现的学术严谨性。

在技术实现层面，Matplotlib提供了丰富的自定义接口实现饼图优化。通过explode参数可将关键类别从饼图主体中分离，例如对占比最高的类别设置explode=(0.1, 0, 0, 0)参数值，使其沿半径方向向外偏移10%，形成视觉焦点以突出核心数据。wedgeprops参数则用于定义扇区边缘样式，推荐配置wedgeprops={'edgecolor': 'white', 'linewidth': 2}，通过2pt宽度的白色边缘线增强扇区间的分隔度，避免相邻颜色混淆。

颜色系统的专业配置是科研饼图优化的关键环节。低亮度色系如#34495e（深灰蓝）、#2c3e50（靛蓝）等因其在印刷与屏幕显示中的稳定性，成为科研图表的首选。通过PyPalettes库可实现系统化的颜色管理：使用load_cmap('academic_discrete')加载预设的低饱和调色板，或通过add_cmap()函数将自定义色系注册到Matplotlib中，确保颜色方案符合期刊投稿要求[7]。这种调色方式既能保证类别区分度，又能避免高饱和色彩对数据严肃性的干扰。

以下代码整合上述优化策略，实现符合科研规范的饼图绘制：

import matplotlib.pyplot as plt
from pypalettes import load_cmap

# 示例数据与标签
categories = ['对照组', '实验组A', '实验组B', '实验组C']
proportions = [38, 25, 22, 15]
explode = (0.1, 0, 0, 0)  # 突出对照组

# 加载科研专用调色板
cmap = load_cmap('academic_discrete', as_cmap=True)
colors = cmap(range(len(categories)))  # 获取离散低亮度颜色

# 绘制优化饼图
fig, ax = plt.subplots(figsize=(8, 6), dpi=300)
wedges, texts, autotexts = ax.pie(
    proportions, explode=explode, labels=categories,
    autopct='%1.1f%%',  # 显示百分比标签
    colors=colors,
    wedgeprops={'edgecolor': 'white', 'linewidth': 2},  # 白色边缘线
    textprops={'fontsize': 11, 'fontfamily': 'Arial'},
    startangle=90  # 从90度方向开始绘制
)

# 格式化百分比标签
plt.setp(autotexts, size=10, weight='bold', color='white')
ax.axis('equal')  # 确保饼图为正圆形
plt.title('实验样本分组占比分布', fontsize=14, pad=20, fontweight='bold')
plt.tight_layout()
plt.show()

通过参数调优、颜色管理与规范约束的协同作用，可使饼图在保留数据完整性的同时，满足科研场景对专业性与可读性的双重要求。这种优化思路不仅适用于饼图，也为其他科研图表的可视化设计提供了可迁移的方法论。

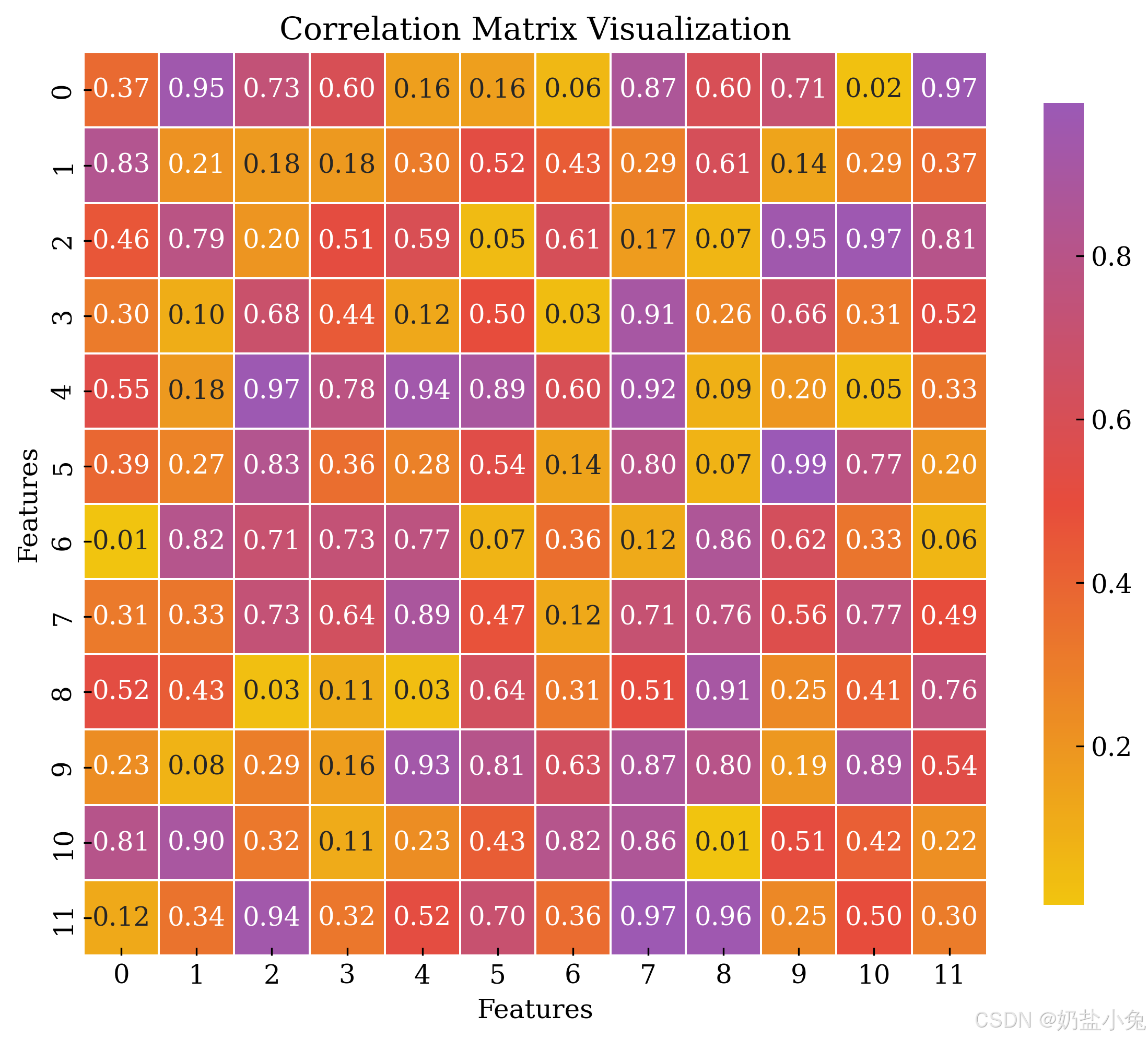

热力图优化案例

热力图作为科研数据可视化的重要工具，在基因表达矩阵、蛋白质互作网络、代谢物丰度分析等领域应用广泛。优化后的热力图能够更准确地传递数据特征，减少视觉偏差，提升科研结论的可信度。以下结合科研实例与技术细节，从颜色映射、数据标注、色阶控制及网格线设置四个维度，详解热力图的优化方法。

自定义颜色映射：从视觉设计到数据语义

颜色映射是热力图传递数据信息的核心载体，科研场景中需避免使用默认色图（如 jet）可能导致的视觉失真。通过 LinearSegmentedColormap 自定义渐变色谱，可实现数据特征与视觉感知的精准匹配。例如，从 #f1c40f（亮黄色）到 #9b59b6（深紫色）的渐变设计，既能通过冷暖色调区分数据高低值，又能避免极端颜色对细节的掩盖。代码实现示例如下：

from matplotlib.colors import LinearSegmentedColormap
# 定义颜色渐变节点（0为起始色，1为结束色）
cmap = LinearSegmentedColormap.from_list(
    'custom_cmap', ['#f1c40f', '#9b59b6']
)

这种自定义色图在基因表达矩阵分析中尤为重要：黄色可直观表示低表达水平，紫色突出高表达基因，中间过渡色则准确反映表达量的连续变化，避免了默认色图中颜色跳跃导致的表达趋势误判。

数据标注：精准传递数值信息

科研热力图需兼顾可视化效果与数据可追溯性，annot 参数是实现这一目标的关键。通过设置 annot=True 可在热力图单元格内嵌入原始数据，配合 fmt 参数（如 fmt='.2f'）控制数值精度，使读者能直接获取量化信息。例如，在肿瘤组织与正常组织的基因表达对比中，标注具体的表达量 fold change 值（如 1.83、0.45），可增强结果的说服力。

实际应用中需注意标注字体的可读性：建议通过 sns.set(font_scale=0.8) 调整字体大小，或使用 annot_kws={'color':'black'} 确保文字与背景色的对比度，避免因颜色相近导致的信息丢失。

色阶控制：避免视觉偏差的关键策略

色阶范围的合理设置直接影响热力图对数据差异的呈现准确性。在 seaborn 中，vmin 和 vmax 参数用于定义颜色映射的上下限，确保颜色变化集中在有生物学意义的数值区间。例如，在分析基因表达差异时，若多数样本的表达量在 0.4~2.0 之间，可设置 vmin=0.4、vmax=2.0，使低于 0.4 的低表达值统一为起始色，高于 2.0 的高表达值统一为结束色，从而突出关键差异区间[11]。

对于非对称分布数据（如代谢物浓度），可通过 matplotlib 的 norm 参数实现非线性归一化，例如使用 LogNorm 处理呈对数分布的数据，避免高值区域颜色过度饱和而掩盖细节：

from matplotlib.colors import LogNorm
sns.heatmap(data, norm=LogNorm(vmin=1e-3, vmax=1e3), cmap='custom_cmap')

网格线设置：提升高维数据可读性

当热力图包含大量样本（如 100+ 基因或 50+ 实验条件）时，网格线（grid line）是防止视觉混淆的有效手段。通过 linewidths 参数（如 linewidths=0.5）添加细网格线，可清晰分隔相邻单元格；配合 linecolor='white' 确保网格线与背景色的对比度，使数据矩阵的行列结构一目了然。在单细胞测序数据的聚类热图中，网格线能帮助读者快速定位特定细胞亚群的基因表达模式，减少跨区域数据误读。

科研热力图优化要点总结

• 颜色映射：优先自定义渐变色谱，避免默认色图的视觉偏差
• 数据标注：启用 annot 参数并优化字体大小与对比度
• 色阶控制：通过 vmin/vmax 或 norm 参数聚焦关键数据区间
• 网格线设置：使用 linewidths 添加细网格线，增强矩阵结构可读性

通过上述优化策略，enhanced_heatmap.png 展示的科研热力图实现了数据准确性与视觉可读性的统一，为基因表达谱、蛋白质互作网络等复杂科研数据提供了清晰、直观的可视化解决方案。

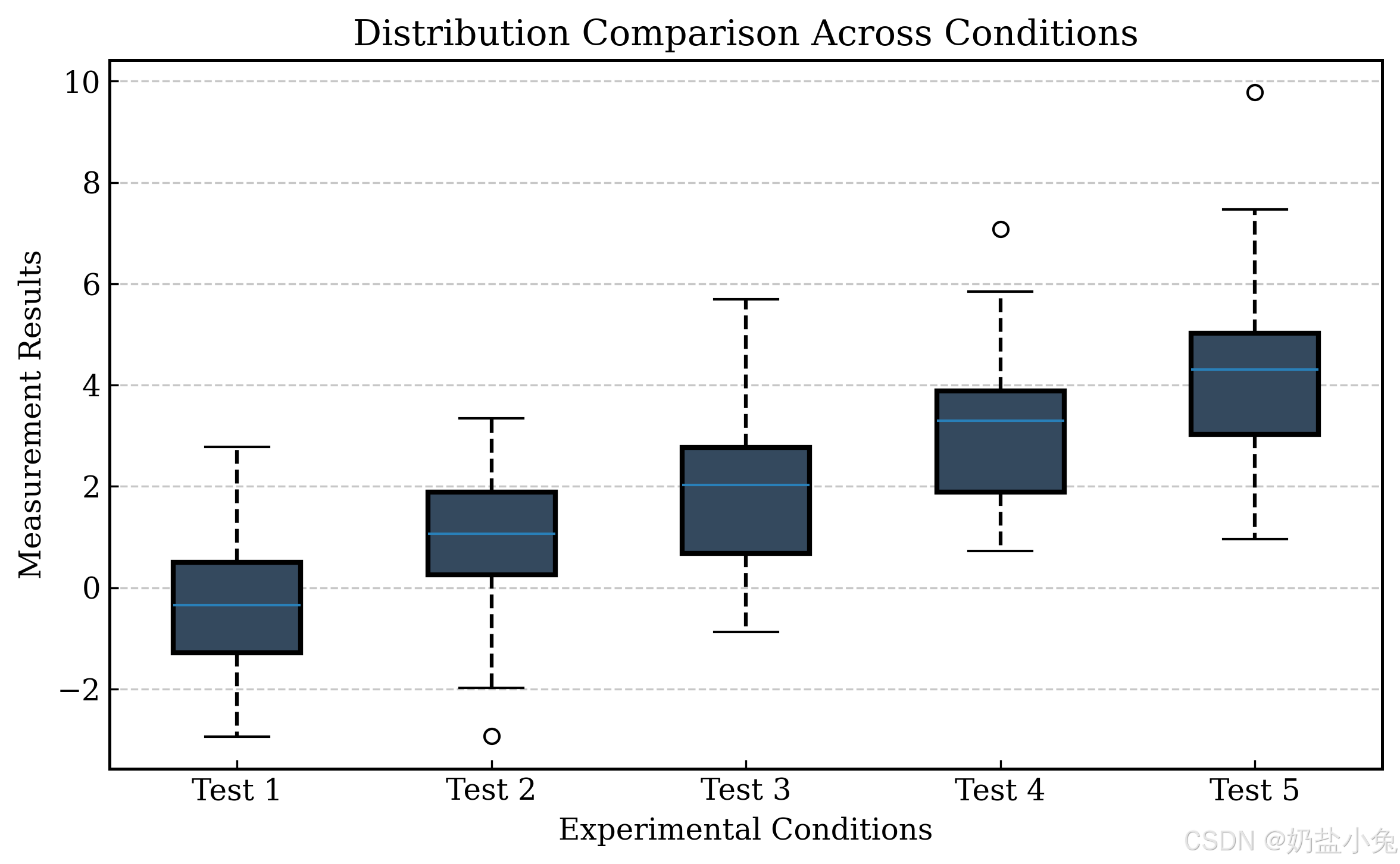

箱线图优化案例

箱线图作为科研数据可视化的核心工具，通过中位数、四分位距（IQR）、 whiskers 线（通常延伸至 1.5×IQR 范围内的最值）及异常值标记，直观呈现数据分布的集中趋势、离散程度与极端值特征，是识别数据偏态分布、组间差异的重要手段。在 Python 科研绘图中，Matplotlib 提供了基础箱线图创建功能，支持网格、坐标轴等元素的自定义，但默认样式常因颜色单一、线条对比度不足影响数据辨识度[10]。通过结合 PyPalettes 的颜色管理工具与样式参数精细化配置，可显著提升图表的信息传递效率与科研展示规范性[7]。

样式优化核心策略：boxprops 与 whiskerprops 自定义

箱线图的视觉优化需聚焦于箱体填充与须线样式的差异化设计。以 enhanced_boxplot.png 所示案例为例，通过 Matplotlib 的 boxprops（箱体样式字典）与 whiskerprops（须线样式字典）参数，可实现以下关键调整：

• 箱体视觉强化：设置填充色为 #2ecc71（青绿色），边框色为 #27ae60（深绿色）并加粗至 1.2 磅，使箱体在多组数据对比中形成显著视觉锚点；
• 须线层次区分：将 whiskers 线设为灰色（#7f8c8d）虚线样式，与箱体形成颜色对比的同时，通过线条类型区分统计量层级（箱体代表核心分布区间，须线代表数据延展范围）；
• 异常值突出：采用红色（#e74c3c）圆形标记异常值，直径设为 6 点，确保极端数据点在复杂图表中可快速定位。

优化关键点：通过 PyPalettes 的 get_palette() 函数可调用科研配色方案，例如 pypalettes.get("viridis", n=3) 生成渐变填充色，避免多组数据时的颜色冲突；箱体透明度（alpha=0.7）设置可平衡重叠数据的可读性。

优化前后对比与数据辨识度提升

传统箱线图（如 “简单箱线图示例.jpg” 所示）常采用单一浅灰色填充与黑色实线边框，在多组数据并列时易出现视觉混淆，且异常值与须线的对比度不足导致关键信息被淹没。

优化后的样式通过以下机制提升信息传递效率：

1. 颜色语义化：青绿色箱体（#2ecc71）与科研文献中 “正常分布” 的视觉认知匹配，红色异常值符合普遍警示色心理学暗示；
2. 层级视觉引导：通过颜色明度差异（箱体 > 须线 > 网格线）构建视觉焦点，引导读者优先关注核心分布特征；
3. 高密度数据适配：在基因表达量、临床指标等多组学数据对比场景中，差异化填充色可使 5-8 组数据在同一图表中保持清晰区分度。

与直方图的互补应用场景

箱线图虽能高效呈现统计摘要，但无法展示数据的具体分布形态（如 unimodal、bimodal 或均匀分布）。在以下科研场景中，需结合直方图实现数据全维度解读：

• 数据分布类型判断：当箱线图显示中位数偏离四分位距中心时，通过直方图验证是否存在偏态分布（如肿瘤体积数据的右偏特征）；
• 异常值来源分析：直方图的频数分布可辅助判断异常值是否源于数据采集误差（孤立峰值）或真实生物学差异（连续分布尾部）；
• 样本量敏感性评估：小样本（n<30）的箱线图四分位距稳定性较差，结合直方图的 bin 宽度调整（如 Scott 规则、Freedman-Diaconis 规则）可增强结论可靠性。

通过箱线图的统计摘要与直方图的分布形态互补，可形成 “宏观趋势-微观特征” 的完整数据叙事链条，满足科研论文中结果展示的严谨性要求。

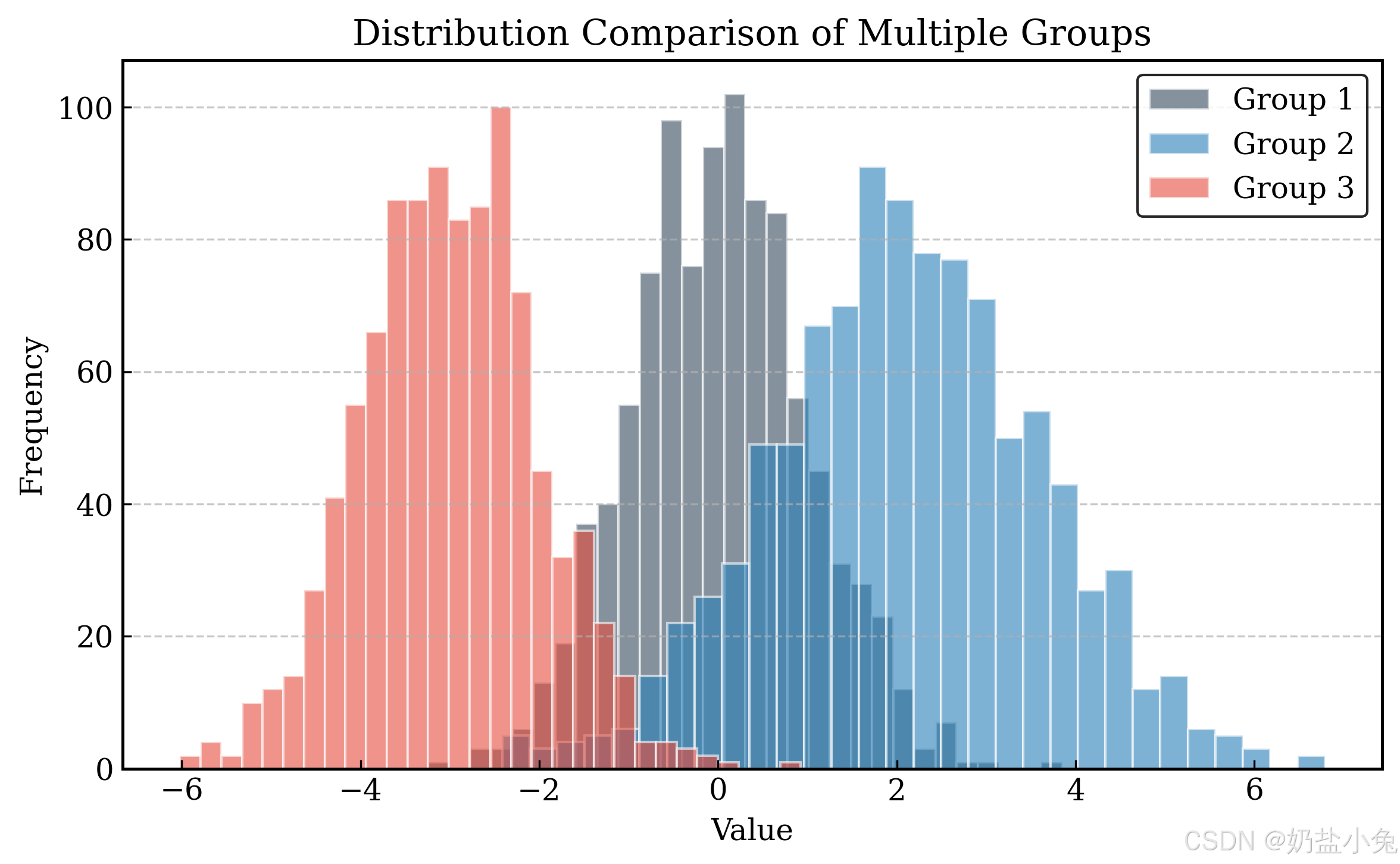

直方图优化案例

在科研数据分布分析中，直方图是揭示数据分布特征的核心工具，其优化需兼顾数据区分度与分布细节的准确呈现。通过多组数据叠加、颜色编码与分箱（bins）参数调整，可显著提升科研结论的可视化表达力。

多组数据叠加与视觉区分策略

针对多组实验数据的对比分析场景（如对照组与两个处理组的测量值分布），采用叠加直方图是高效解决方案。关键优化点包括透明度控制与配色体系设计：

• 透明度参数（alpha）：通过设置 alpha=0.6 实现图层叠加时的视觉通透性，避免数据遮挡导致的信息丢失。当三组数据分布存在重叠区域时，半透明效果可同时呈现各组分的密度特征[12]。
• 功能性配色方案：采用高对比度且符合科研规范的颜色编码，如使用 #3498db（蓝色）表示对照组、#e74c3c（红色）表示实验组 A、#2ecc71（绿色）表示实验组 B，通过颜色心理学强化组别认知。进阶应用可结合 PyPalettes 库的科研调色板，为不同数据区间设置渐变或离散颜色，增强分布层次的视觉区分度[7]。

分箱（bins）数量的科学设置

分箱数量直接影响分布特征的解读准确性，需根据数据规模与研究目标动态调整：

• 过少分箱：可能掩盖局部峰值或异常值，导致分布形态失真（如将双峰分布误判为单峰）。
• 过多分箱：会引入随机波动噪声，模糊核心分布趋势。建议通过 numpy.histogram() 计算最优分箱边缘，或使用 Matplotlib 的 bins='auto' 参数基于数据特征自动优化[10]。

精细控制与特殊场景优化

对于需突出极端值或特定区间的科研场景（如药物毒性实验中的异常值分布），可通过底层绘图函数实现定制化展示：

• 彩色尾部标记：以虚拟数据集为例，通过 np.histogram() 计算 bin 边缘与计数后，使用 matplotlib.bar() 而非 hist() 函数进行绘制。通过 for 循环为不同区间分配颜色：低于阈值（如 lower_bound=-15）的尾部设为浅蓝色（#3498db），高于阈值（如 upper_bound=15）的尾部设为深灰色（#34495e），中心区域（-10 至 10）设为紫色（#9b59b6），直观区分正常范围与异常值区域[12]。
• 代码实现逻辑：核心在于将数据分箱与颜色映射解耦，通过手动构建颜色列表实现精准控制。示例代码框架如下：

  import numpy as np
  import matplotlib.pyplot as plt

  # 生成三组实验数据
  data1 = np.random.normal(0, 2, 1000)
  data2 = np.random.normal(3, 1.5, 800)
  data3 = np.random.normal(-2, 2.5, 1200)

  # 计算分箱与颜色映射
  bins = np.linspace(-10, 10, 30)
  colors = ['#3498db', '#e74c3c', '#2ecc71']  # 三组数据配色

  # 叠加绘制直方图
  for i, data in enumerate([data1, data2, data3]):
      n, bins, patches = plt.hist(data, bins=bins, alpha=0.6, color=colors[i], label=f'Group {i+1}')

  plt.legend()
  plt.xlabel('Measurement Value')
  plt.ylabel('Frequency')
  plt.title('Enhanced Histogram of Experimental Data Distribution')
  plt.savefig('enhanced_histogram.png', dpi=300)


关键优化总结

• 多组对比：alpha=0.6 确保叠加透明度，高对比度配色（如 #3498db 与 #e74c3c）强化组别区分。
• 分箱原则：小规模数据（n<500）建议 bins=10-15，大规模数据（n>1000）可通过 np.histogram() 计算最优分箱边缘。
• 特殊标记：使用 bar() 函数替代 hist()，实现异常值区间的彩色编码（如尾部高亮）。

通过上述策略，优化后的直方图可同时满足科研数据的定量准确性与视觉传达效率，为分布特征分析（如正态性检验、异常值识别、组间差异比较）提供直观支持。

雷达图优化案例

雷达图（Radar Chart），又称蜘蛛图或星形图，是以极坐标系统为基础，通过多个辐射轴展示多维数据的可视化工具。其核心价值在于将多个定量变量浓缩为多边形轮廓，直观呈现不同样本在多维度上的分布特征与综合表现[13][14]。在科研领域，雷达图特别适用于多性能指标对比场景，例如材料科学中对不同合金的屈服强度、抗拉强度、延伸率、硬度及耐腐蚀性等指标的综合评估，或环境监测中污染源剖面数据的多维度分析[15][16]。

维度控制：科学可视化的核心约束

雷达图的信息承载能力与可读性存在显著权衡关系，建议将维度（变量数量）控制在5个以内。这是因为当维度超过5个时，极坐标下的辐射轴会因角度过近导致标签重叠，多边形轮廓变得复杂且难以区分趋势，反而降低数据解读效率。例如，在材料性能对比中，5个关键指标（如强度、韧性、耐磨性、导热性、成本）可形成清晰的多边形轮廓，而增加至8个维度时，图形将呈现"刺猬状"分布，掩盖样本间的核心差异[13]。

技术优化与实现要点

1. 角度计算：均匀分布的轴布局

雷达图的辐射轴需沿极坐标均匀分布，以确保各维度权重均等。在Python中，可通过以下公式计算角度：
theta = 2 * np.pi * np.linspace(0, 1 - 1/num_vars, num_vars)
其中num_vars为维度数量，该公式通过将圆周（2π弧度）等分为num_vars段，实现轴的均匀分布。为使首个维度（如"屈服强度"）位于顶部（12点钟方向），需额外添加旋转校正：theta += np.pi/2，确保视觉上的直观性[16]。

2. 填充参数：增强对比与层次

通过fill参数启用多边形填充，并设置alpha=0.2可实现半透明效果。这种处理既保留了轮廓线条的清晰度，又通过微妙的色块差异区分不同样本，同时避免因完全不透明填充导致的底层数据遮挡。例如，在对比两种合金性能时，样本A使用color="#9b59b6"（紫色）填充，样本B使用color="#1abc9c"（青绿色）填充，配合alpha=0.2的透明度，可形成层次分明的视觉对比[7]。

3. 颜色系统：高对比度样本区分

科研可视化需确保样本间颜色区分度，推荐使用PyPalettes库的自定义配色方案。例如，采用互补色对#9b59b6（紫色）与#1abc9c（青绿色），二者在HSV色彩空间中相差约150°，可有效避免色盲人群的辨识困难。通过load_cmap()函数的reverse参数调整颜色顺序，还可进一步强化多组数据的视觉层次[7]。

优化效果与应用示范

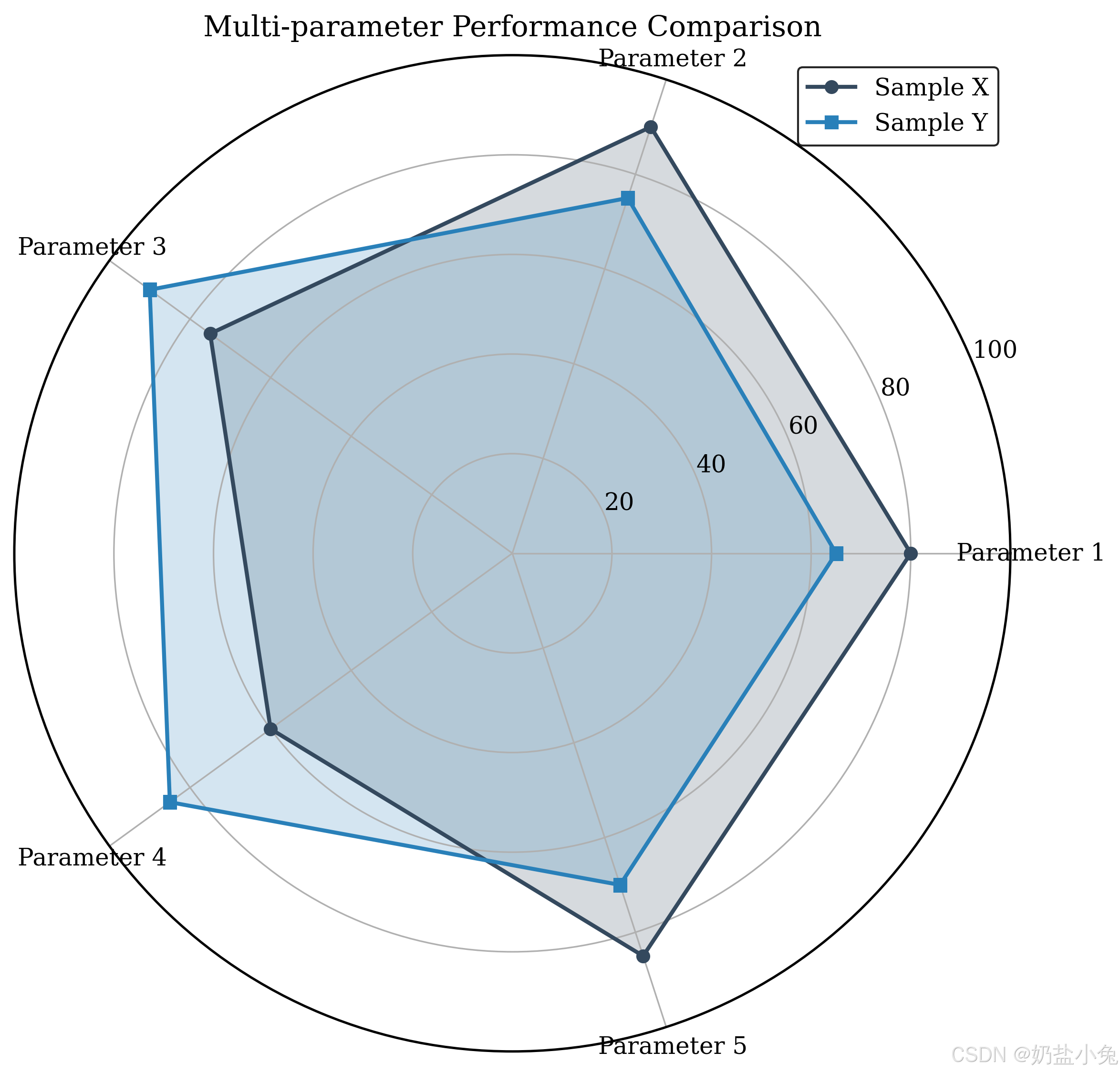

增强后的雷达图通过维度控制、均匀角度分布、半透明填充及科学配色，实现了多维数据的高效传达。以下为优化前后的对比效果：

关键优化总结

• 维度控制：限制5个以内变量，避免信息过载
• 角度计算：theta = 2π·linspace(0, 1-1/n, n) + π/2实现均匀分布与顶部对齐
• 填充设置：fill=True配合alpha=0.2提升层次与可读性
• 颜色选择：采用互补色对#9b59b6与#1abc9c确保样本区分度

通过上述方法，雷达图可在材料科学、环境监测等领域有效支持多维度数据对比，成为科研成果展示的有力工具[10][15]。

气泡图优化案例

气泡图作为多变量数据可视化的重要工具，通过 X 轴位置、Y 轴位置、气泡大小 三个维度展示数据关系，并可通过 颜色编码 扩展至第四维度，特别适用于科研中多变量关联性分析场景[17][18]。在生态研究中，气泡图可有效呈现环境因子（如温度、降水）与生物指标（如种群数量、多样性指数）的复杂关系，其核心优化点在于 大小感知校正 与 颜色映射设计。

科研案例设计与数据映射

以某区域生态调查数据为例，我们构建四维可视化模型：

• X 轴：年平均降水量（mm）
• Y 轴：植被覆盖率（%）
• 气泡大小：生物多样性指数（第三变量，数值范围 10-150）
• 颜色：年平均温度（℃，第四变量，范围 5-30℃）

数据处理需注意气泡大小的 感知偏差校正。由于人眼对气泡面积的感知是非线性的，直接使用原始数据值会导致对大值的过度敏感。通过 平方根转换（s = k * sqrt(数据值)），可使气泡面积与数据值呈线性关系，确保可视化准确性[19]。

感知校正原理：假设生物多样性指数为 100，直接映射时气泡面积会是指数为 10 的 100 倍（视觉上差异远超实际比例）。通过平方根转换（sqrt(100)=10，sqrt(10)≈3.16），面积比降至约 3.16 倍，更符合数据真实比例关系。

核心参数优化解析

1. 气泡大小参数（s）

• 作用：通过面积编码第三变量（如生物多样性指数），需结合平方根转换与缩放因子
• 实现代码：s = np.sqrt(df['多样性指数']) * 8（缩放因子 8 确保图表可读性）
• 推荐范围：缩放因子通常取 5-15，需根据数据范围与图表尺寸调整[19]

2. 颜色映射（cmap）

为直观反映温度梯度，采用 蓝-红渐变色系（#3498db 至 #e74c3c），通过 matplotlib.colors.LinearSegmentedColormap 自定义：

from matplotlib.colors import LinearSegmentedColormap
cmap = LinearSegmentedColormap.from_list('temp_cmap', ['#3498db', '#e74c3c'])

低温区域（5℃）呈蓝色，高温区域（30℃）呈红色，中间温度通过渐变色过渡，增强数据分布趋势的可读性。

3. 辅助优化参数

参数	作用说明	推荐值	科研场景意义
alpha	透明度，解决气泡重叠遮挡	0.6-0.8	清晰展示高密度数据区域分布
edgecolors	气泡边缘颜色，增强轮廓辨识度	‘white’	区分相邻气泡，避免视觉混淆
linewidths	边缘线宽度	0.5-1.0	平衡轮廓清晰度与数据区域占比

完整实现与可视化效果

基于 matplotlib 的核心实现代码片段如下：

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd

# 数据准备（模拟生态数据）
np.random.seed(2023)
n_samples = 50
df = pd.DataFrame({
    '降水量': np.random.normal(800, 200, n_samples),  # 年降水量（mm）
    '覆盖率': np.random.uniform(30, 90, n_samples),   # 植被覆盖率（%）
    '多样性指数': np.abs(np.random.normal(80, 40, n_samples)) + 20,  # 10-150
    '温度': np.random.uniform(5, 30, n_samples)      # 年平均温度（℃）
})

# 大小校正与颜色映射
df['气泡大小'] = np.sqrt(df['多样性指数']) * 8  # 平方根转换+缩放
cmap = LinearSegmentedColormap.from_list('temp_cmap', ['#3498db', '#e74c3c'])

# 绘图
plt.figure(figsize=(10, 6))
scatter = plt.scatter(
    x='降水量', y='覆盖率', s='气泡大小', c='温度',
    cmap=cmap, alpha=0.7, edgecolors='white', linewidths=0.8, data=df
)
plt.colorbar(scatter, label='年平均温度 (℃)')
plt.title('生态系统多变量关系可视化', fontsize=14, pad=20)
plt.xlabel('年平均降水量 (mm)', labelpad=10)
plt.ylabel('植被覆盖率 (%)', labelpad=10)
plt.tight_layout()

优化后的气泡图实现了以下科研可视化目标：

1. 数据准确性：通过平方根转换消除大小感知偏差，确保生物多样性指数的视觉比例与实际数据一致；
2. 维度清晰性：温度梯度通过蓝-红渐变直观呈现，支持快速识别高温与低温区域的生态特征；
3. 可读性增强：半透明气泡与白色边缘设计，解决数据重叠问题，提升复杂生态数据的解析效率。

该方法可推广至气候变化、物种分布等多领域科研数据可视化，为多变量关系分析提供直观且严谨的视觉支持。

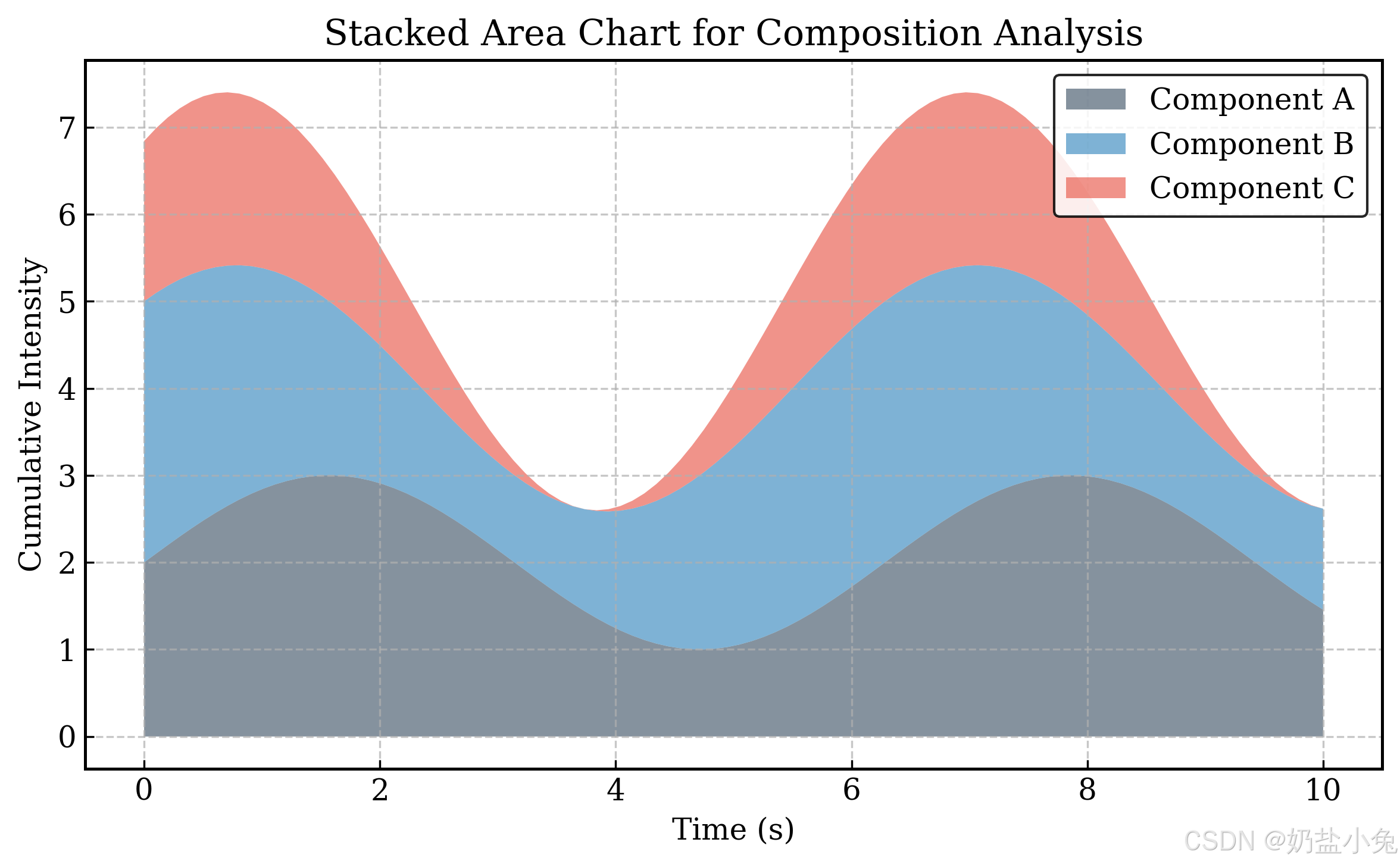

面积图优化案例

面积图在科研数据可视化中具有独特价值，尤其适用于时间序列累积数据的动态展示，如环境监测中的多污染物浓度变化、生态学中的种群数量动态或经济学中的多部门GDP构成演变。通过区域填充的方式，面积图能够同时呈现总量趋势与各分量占比，为科研人员提供直观的数据分析视角。本文将以优化案例为基础，从堆叠逻辑、颜色系统到图例设计，系统阐述面积图的科研化优化方法。

堆叠逻辑的实现机制

堆叠面积图的核心在于通过分层填充实现数据的累加可视化。在 Python 中，这一过程主要通过 matplotlib 的 fill_between 函数完成，其基本逻辑遵循"底层奠基-上层叠加"的原则：首先以 x 轴为基准，填充从 0 到第一组数据（y1）的区域；随后在第一组数据的基础上，填充从 y1 到 y1+y2 的区域，以此类推实现多组数据的堆叠。这种机制确保了各分量数据既不相互遮挡，又能清晰反映总量变化，例如在展示"大气污染物-NO₂-SO₂-PM2.5 浓度时序分布"时，可直观呈现单一污染物贡献与总体污染水平的关联性。

低亮度填充色的科学选择

科研图表的颜色设计需兼顾数据区分度与视觉舒适度，低亮度填充色（如 #34495e、#2980b9）的应用正是基于这一原则。高亮度颜色（如纯红 #ff0000、纯黄 #ffff00）在长时间观测时易引发视觉疲劳，而低亮度、低饱和度的色调（亮度值通常控制在 30%-60%）能显著降低视网膜刺激，更适合科研报告的阅读场景。同时，这类颜色具有更广泛的打印适应性，可有效避免彩色打印时的偏色问题。

在具体实现中，颜色系统可通过多重参数自定义：

• 基础颜色配置：通过 colors 参数传递颜色列表（如 colors = ['#34495e', '#2980b9', '#1abc9c']）定义各区域填充色；
• 边界强化：edgecolor 参数设置区域边框颜色（建议使用 'black' 或 'white' 增强轮廓清晰度），linewidth 参数控制边框厚度（通常取 0.5-1.0 以避免喧宾夺主）；
• 透明度调节：alpha 参数（取值范围 0-1）可缓解区域重叠导致的视觉混乱，推荐设置为 0.6-0.8，在保证数据可读性的同时保留底层信息可见性。

对于多组数据（>5 组）的场景，可借助 py palettes 库扩展调色板，例如通过 load_cmap('acadia').colors 加载预设科研配色方案，确保颜色系统的专业性与一致性。

图例设计的可读性优化

图例作为面积图的"数据字典"，其设计直接影响信息传递效率。优化策略包括：

• 位置选择：优先放置于图表右上角或右下角，避免遮挡关键数据区域（可通过 loc='upper right' 参数控制）；
• 标签精准性：使用科研术语命名（如"对照组-25℃"而非"数据1"），并通过 fontsize=10 控制字体大小，确保在缩小打印时仍清晰可辨；
• 颜色对应：图例符号形状采用与填充区域一致的色块（而非线条），并通过 marker='s' 参数强化视觉关联，帮助读者快速建立颜色-数据的映射关系。

科研图表优化要点

• 堆叠逻辑：遵循"0→y1→y1+y2"分层填充原则，确保数据累加关系清晰
• 颜色系统：采用低亮度（30%-60%）、低饱和度色调，通过 alpha=0.6-0.8 平衡透明度
• 图例设计：位置避开数据密集区，标签使用科研术语，符号与填充区域颜色严格对应

通过上述优化策略，面积图能够在保留数据完整性的基础上，显著提升科研场景下的信息传递效率，成为时间序列累积数据可视化的有力工具。

总结

基于Matplotlib等工具的优化实践，可提炼出科研可视化的三大通用原则。首先，颜色统一性要求配色方案符合数据语义（如序列数据用渐变色、分类数据用对比色），PyPalettes库提供的2500+调色板（整合自paleteer、matplotlib和seaborn）可直接调用，避免主观选色偏差[5]。其次，数据完整性需确保图表包含所有关键信息，可通过子图（subplot()、inset_axes()）展示局部细节，或使用annotate()函数添加显著性标记、样本量注释等[20]。最后，规范标注是科研图表的基本要求，包括：标题需含核心结论（支持LaTeX数学公式）、坐标轴标注物理单位、图例说明分组依据、必要时添加方法学注解（如“数据经三次重复实验均值±标准差”）。

从技术实现角度，Python生态提供了高度可复用的优化方案。Python Graph Gallery项目的400余个示例代码（覆盖40类图表）支持从基础绘制到高级自定义的全流程复刻，其模块化设计（如预设主题、子图布局模板）可直接整合至科研工作流[21]。例如，通过object-oriented API构建的图表对象，可通过修改属性（如ax.set_title()、ax.spines[]）实现跨图表样式统一；利用morethemes包提供的期刊风格主题（如Nature、Science格式），能一键适配目标期刊的排版要求[20]。扩展性方面，PyFonts库支持加载符合学术规范的字体（如Times New Roman、SimHei），flexitext包则解决了复杂文本排版需求（如标题多行对齐、局部加粗），这些工具共同构成了科研图表的标准化生产链条。

实践建议

1. 工具链选择：基础绘制优先使用Matplotlib的object-oriented API，复杂配色调用PyPalettes（两行代码即可应用专业调色板），样式统一可结合26种内置主题或morethemes的期刊模板。
2. 代码复用：参考Python Graph Gallery的示例结构（基础教程→自定义指南→完整代码），通过封装图表配置函数（如set_plot_style()）实现团队内样式统一。
3. 质量校验：完成后检查“FAIR原则”：图表是否可独立解读（Findable）、数据标注是否完整（Accessible）、配色是否符合色盲友好标准（Interoperable）、代码是否包含必要注释（Reusable）。

综上，科研数据可视化需在科学性与美观性间达成平衡：通过理性选择图表类型揭示数据本质，依托标准化原则确保信息传递准确，借助Python工具链提升绘制效率与可重复性。建议读者建立个人代码库，整合本文所述优化技巧（如颜色方案、标注模板），并持续关注Python Graph Gallery等资源平台的更新，以适应科研可视化不断发展的规范要求[22][23]。

参考文献与工具附录

一、核心工具与库说明

本文所涉及的科研数据可视化实现依赖以下核心工具库，涵盖基础绘图、数据处理、颜色管理等关键功能：

工具库名称	核心功能描述	安装与引用信息
Matplotlib	基础绘图库，支持折线图、柱状图、雷达图等多种图表，提供colormaps教程、艺术家参考、事件处理等功能	官方gallery[6][24][25]
NumPy	数值计算基础库，支持数组运算与数据预处理	-
Pandas	数据处理库，提供数据结构与清洗、转换工具	-
WordCloud	词云生成工具，用于文本数据可视化	-
highlight_text	文本高亮工具，增强图表注释的可读性	-
PyPalettes	调色板管理库，提供2500+预设调色板，支持load_cmap()和add_cmap()自定义颜色	安装命令：pip install git+https://github.com/josephbarbierdarnal/py palettes.git[11]
Seaborn	统计数据可视化库，基于Matplotlib提供更美观的默认样式	[5]

二、关键在线资源与项目

以下资源为图表设计与优化提供了丰富的示例与技术支持：

1. 图表示例平台

• Python Graph Gallery
  包含400+图表示例及代码，涵盖40个图表类别（如气泡图、堆叠面积图、雷达图等），项目地址：
  在线访问[26]
  代码仓库[27][23]

• Matplotlib Gallery
  官方示例库，包含不同版本的图表案例：
  [6][24][25]

2. 专项技术资源

• 颜色管理工具

  • 调色板查找工具[5]
  • 堆叠面积图颜色控制[28]

• 高级图表教程

  • 带彩色尾部的直方图[12]
  • 雷达图实现示例[16]
  • 网页堆叠图表[29]
