说明

上一回讲到当我们找到文本块之后，可以将文本块分割成行，利用cnocr就可以很好的识别了。所以现在的问题是如何从原始图中找到文字内容块。

内容

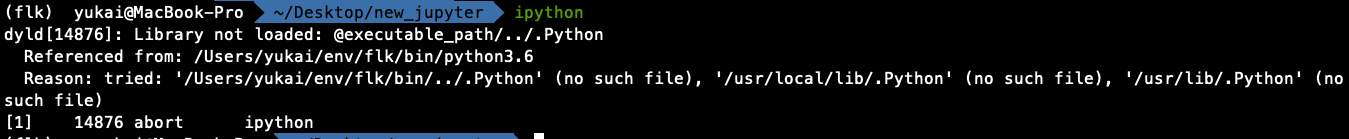

我分析了一下，最佳的选择应该是使用yolo进行目标识别，具体可以参考我的这篇文章,但是一来这需要标记一些样本图片，二来这个项目是很久之前搞的，当时并没有按PM进行归集，要重读代码比较费时间。顺带要吐槽一下苹果的m1，适配简直差极了，Labelmg也不能装，各种机器学习的包都不能搞，目前只能用conda应付一下。中间Rosseta也不好用，我同步的包文件都掉了，我也真服

希望华为快点做几个可以对标的产品，也不知道我以后会不会再用MBP，其实ubuntu也挺好的。

面对现实，不使用yolo怎么搞？

1 轮廓识别

搜了一下，找到了这篇文章的代码，来试试效果。

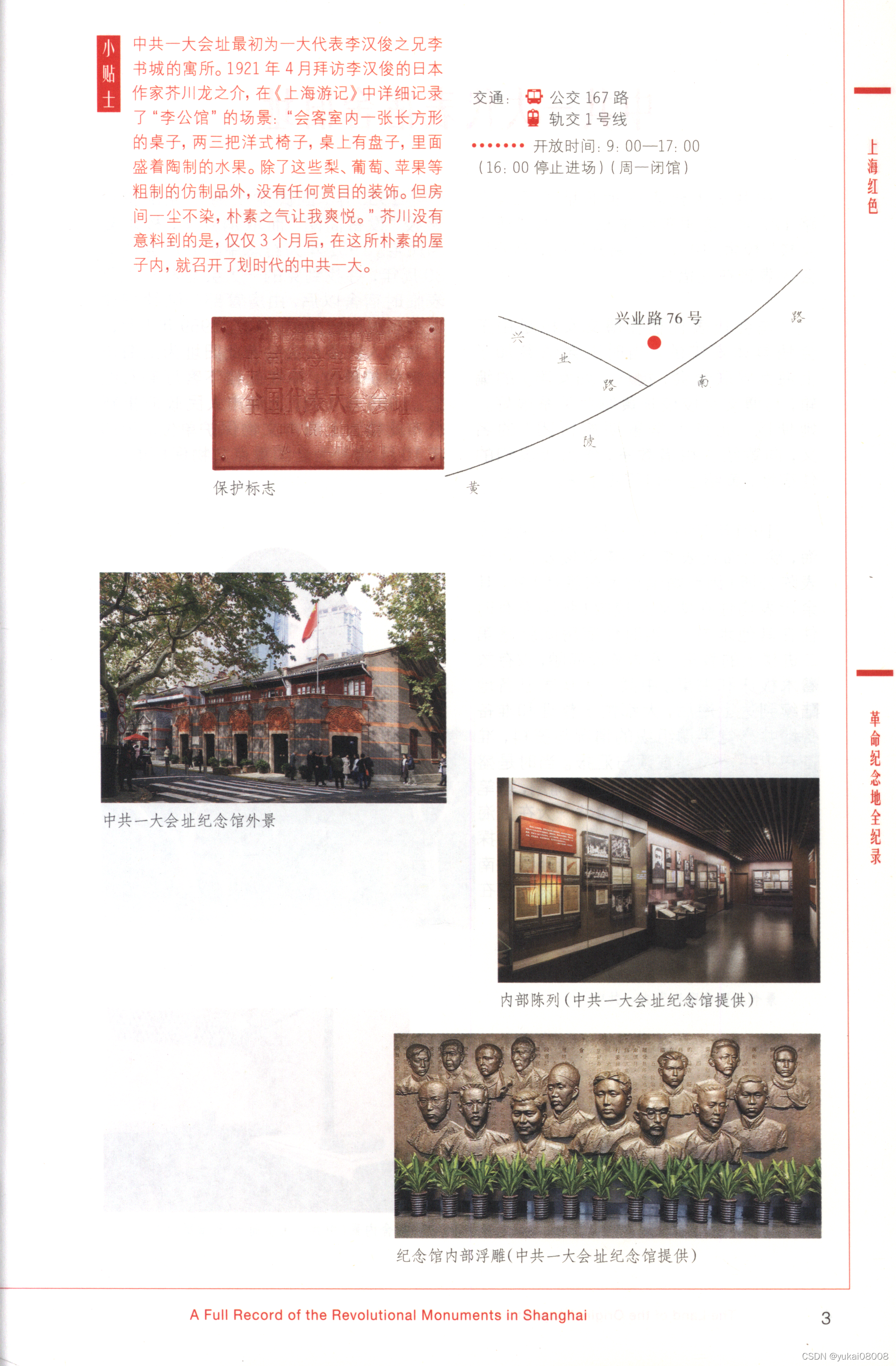

读取原始图片：

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt
import pandas as pd
import copy
%matplotlib inline
with open('test1.png','rb') as f:
    pic = Image.open(f)
    pic_rgb = pic.convert("RGB")
pic_rgb

应该是读入为灰度图后处理

import cv2
from matplotlib import pyplot as plt
img = cv2.imread("test1.png", 0)
edges = cv2.Canny(img, 200, 300)

• 灰度图

ori_img = Image.fromarray(img)
ori_img

img.shape
(2787, 1829)

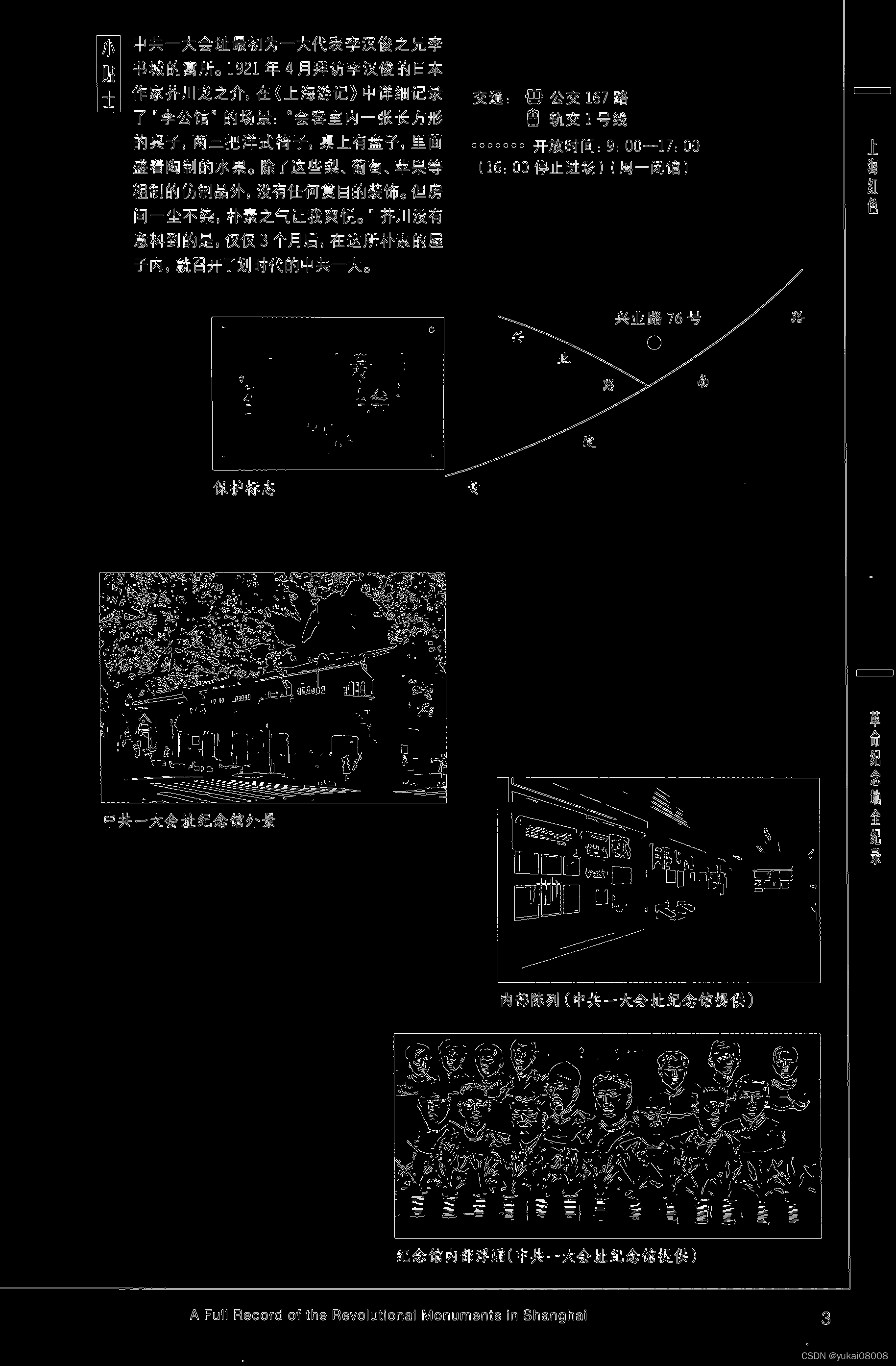

• 轮廓图

edges_img = Image.fromarray(edges)
edges_img

看起来还很文艺

pic_gray_arr = np.asarray(edges_img)
pic_arr_val_list = pic_gray_arr.ravel()
s = pd.Series(pic_arr_val_list)
s.value_counts()

0      4942610
255     154813
dtype: int64

import cv2
import numpy as np
img = pic_gray_arr
# 二值化处理
ret, th = cv2.threshold(img, 127, 255, 0)

# 新版的结果是两个，老版是3个
# image, contours, hierarchy = cv2.findContours(th, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
contours, hierarchy = cv2.findContours(pic_gray_arr, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
# 色彩空间转换函数cv2.cvtColor()
color = cv2.cvtColor(img, cv2.COLOR_BAYER_BG2BGR)
# 画出轮廓，-1,表示所有轮廓，画笔颜色为(0, 255, 0)，即Green，粗细为2
img = cv2.drawContours(color, contours, -1, (0, 255, 0), 2)
cv2.imwrite("contours.png", color)

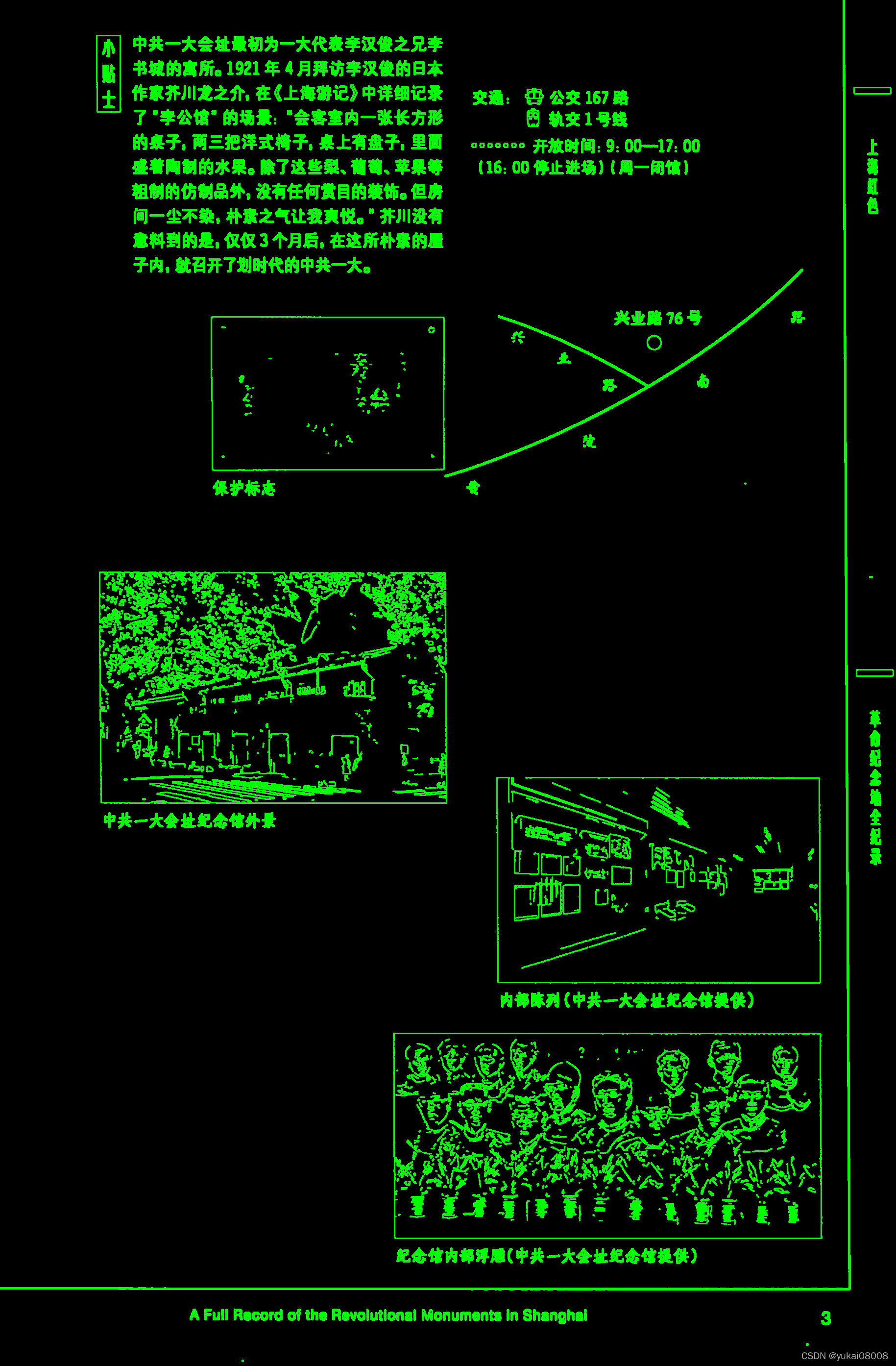

用绿笔画出轮廓

从某种程度上说，这样的轮廓识别效果挺好，可惜对我的目标没有帮助。

我希望获得的只是文字块，而通过这样的轮廓抠下来的都是细节了。接下来我计划先对内容进行膨胀处理，再识别膨胀后的内容区块，把轮廓为矩形的区域留下。

轮廓的详细参数使用

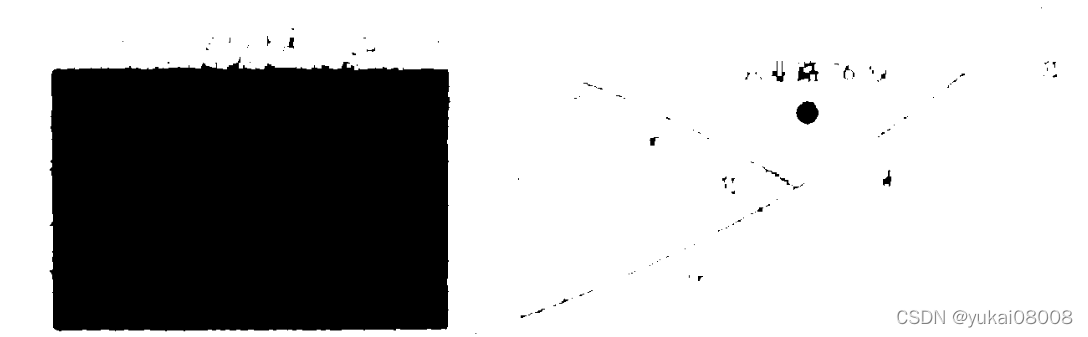

我试了一下膨胀，结果失败了，大概是因为底色不是黑白

我的计划是把文字区域都膨胀为黑，这样就可以直接选取矩形区域，但是结果不理想。

好吧，丢掉幻想，还是用yolo进行目标识别。
