实验1.集线器和嗅探攻击实验

一、实验目的

1. 验证利用集线器实施嗅探攻击的过程。
2. 验证嗅探攻击不会影响正常的MAC帧传输过程。
3. 验证嗅探攻击对于源和目的终端是透明的。

二、实验任务

1. 简述利用集线器实施嗅探攻击的过程。

在正常网络（如图a所示）中，交换机和路由器相连，PC0和PC1连接在交换机上，并且可通过交换机向路由器发送MAC帧。当黑客在路由器与交换机之间插入一个集线器，并在集线器上连接自己的终端，如图（b），此时黑客的终端可以嗅探到PC0和PC1与路由器之间传输的MAC帧。



图1

1. 简述该实验原理。

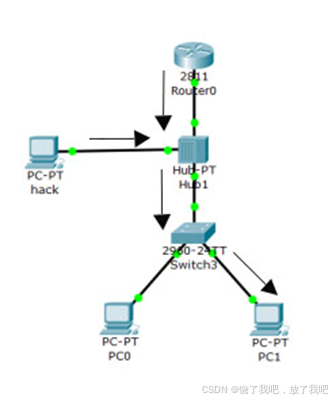

由于集线器是广播设备，它会将该MAC帧转发到除接收端口之外的所有其他端口。当集线器从连接交换机的端口接收到MAC帧后，会向路由器和黑客端口都转发该MAC帧，如图2（a）所示；类似的，当集线器接收到路由器返回MAC帧时，也会向交换机和黑客终端同时转发，如图2（b）所示。

   图2

1. 实验步骤

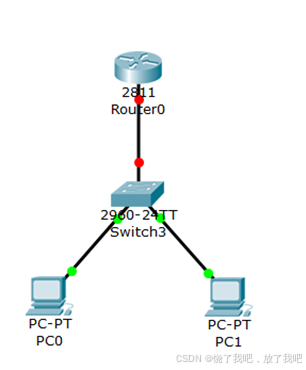

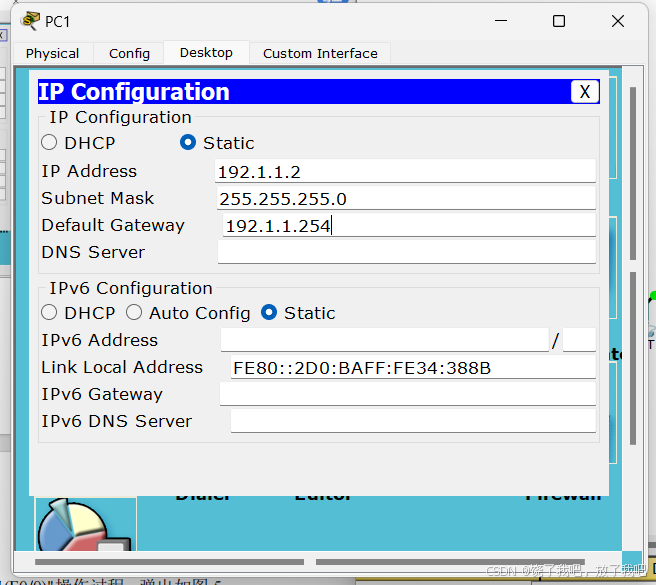

1. 搭建正常接口的网络拓扑图，如图3所示。对PC0进行相关的配置，具体配置如图4（a）所示，其中默认网关是路由器与交换机连接接口的IP地址。类似的对PC1进行相关的配置，具体配置如图4（b）所示。

图 3

         图4

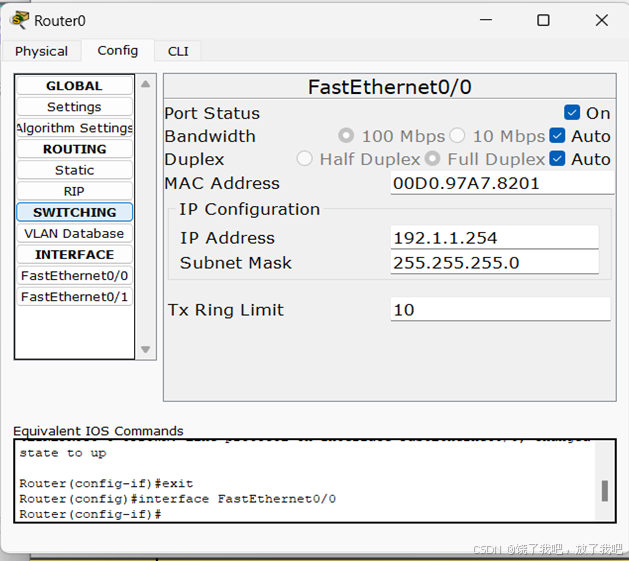

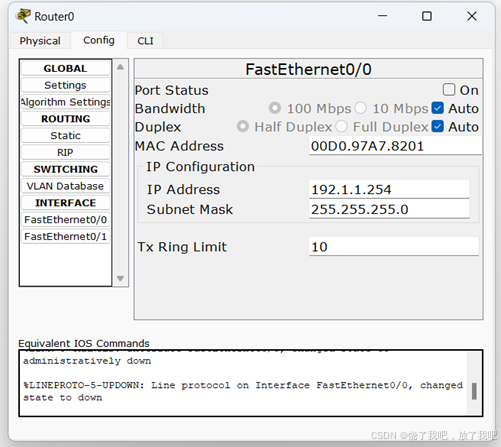

1. 对路由器FastEthernet0/0接口进行配置，具体配置如图5所示，IP Address为192.1.1.254，此IP地址也是所连接的网络中的终端PC0与PC1的默认网关地址；掩码为255.255.255.0。

图 5

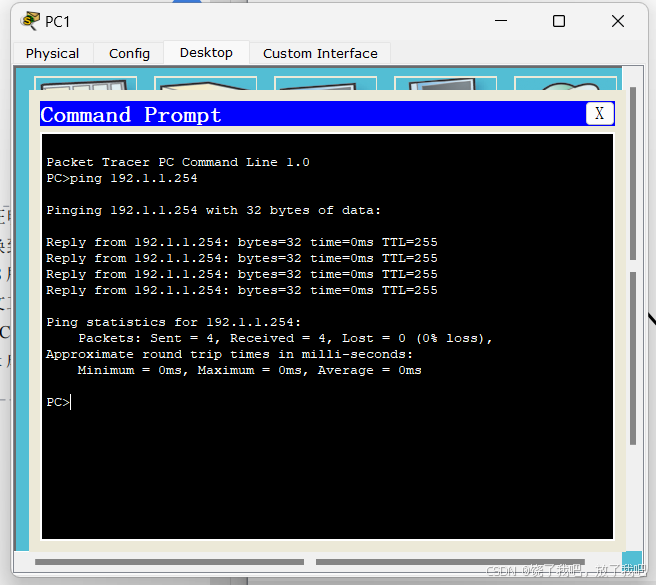

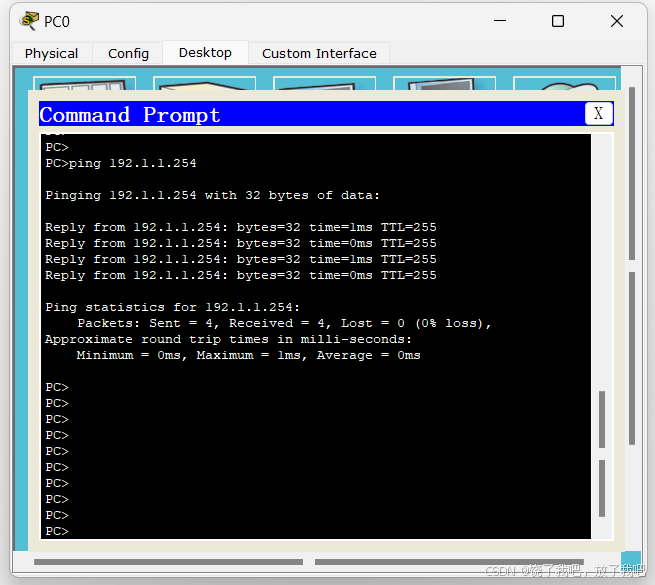

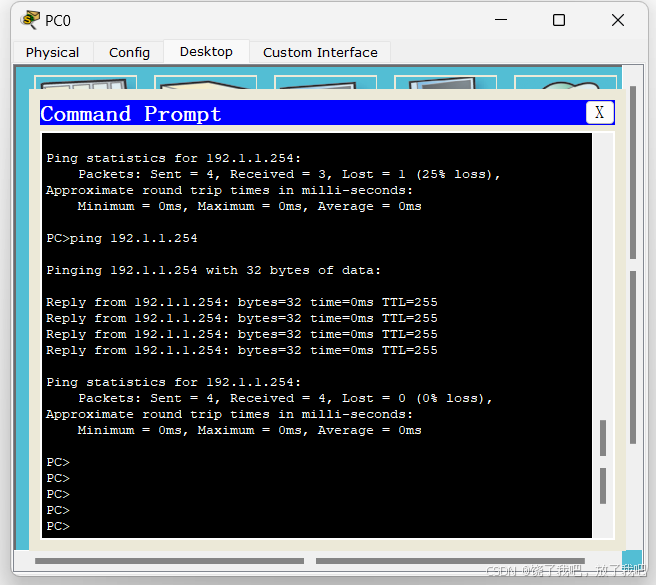

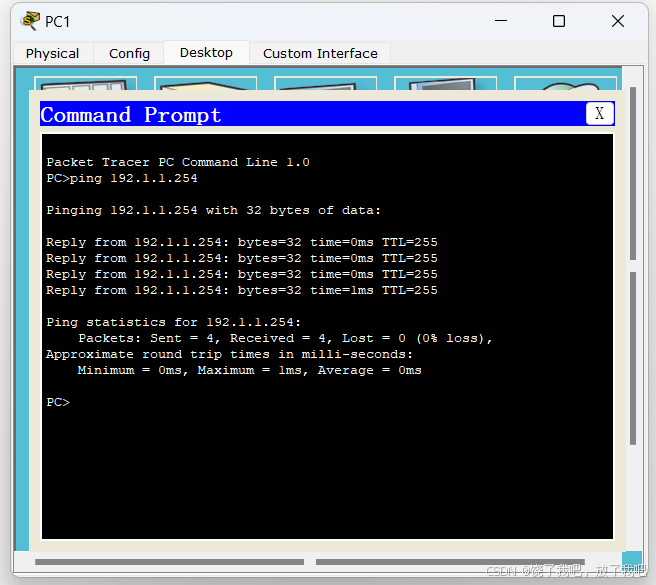

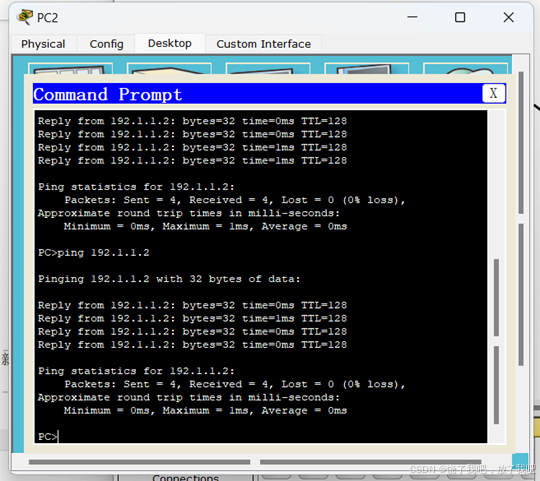

1. 利用简单报文工具确定PC0与路由Router0之间的连通性，如图6（a）所示，类似的，确定和PC1与路由Router0之间的连通性，如图6（b）所示。

          图 6

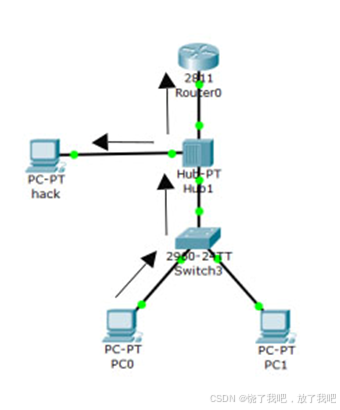

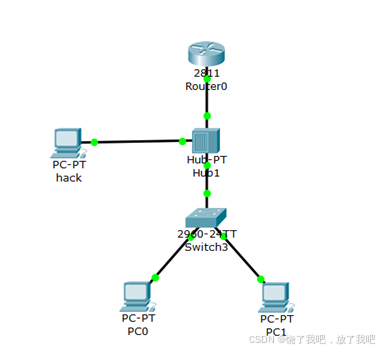

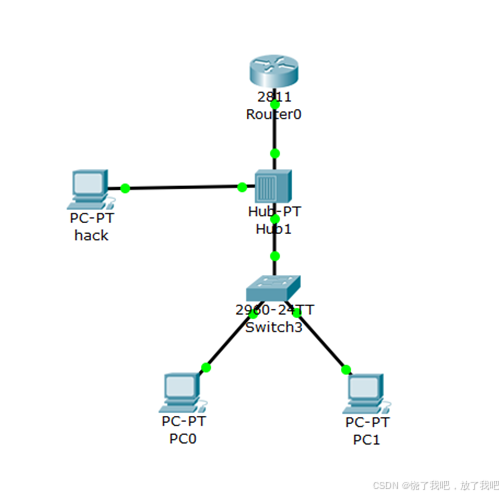

1. 在交换机与路由器之间接入一个集线器，并将黑客的终端接入集线器中，如图7所示。

图 7

1. 利用简单报文工具确定PC0与路由器Router0之间的连通性，如图8（a）所示，类似的，确定和PC1与路由Router0之间的连通性，如图8（b）所示，PC0和PC1与Router0之间仍然连通，说明插入集线器Hub与黑客终端hack对于PC0、PC1和路由器Router是透明的。

图 8

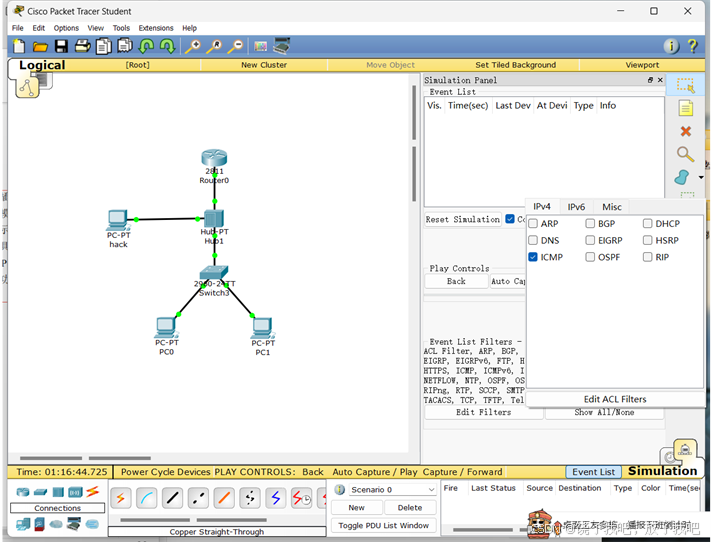

1. 进入Edit Filters配置界面，选择配置ICMP协议，查看终端与路由器之间ICMP的报文传输过程，如图9所示。

图 9

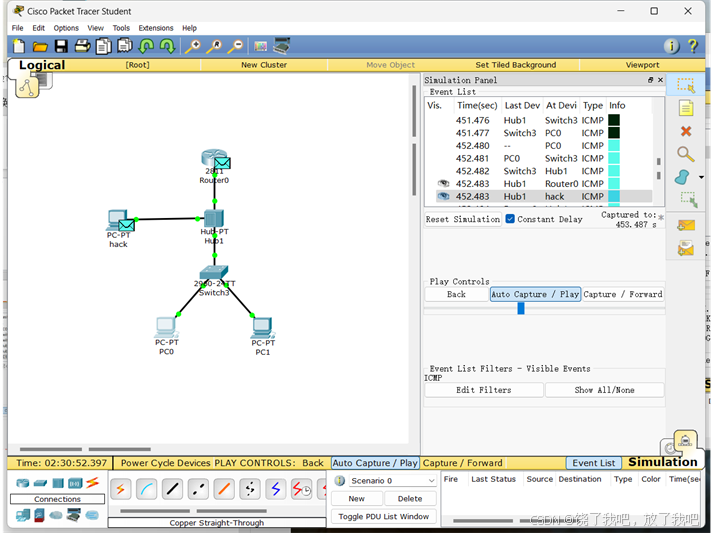

使用简单报文工具，查看PC0至路由器Router的ICMP报文传输过程，集线器Hub接收到ICMP报文后，将报文向路由器与黑客终端都进行了转发，使得黑客终端hack成功嗅探到PC0发送给路由器Router的ICMP报文，如图10所示。

图 10

三、思考与总结

1. 实验过程中还遇到什么问题，如何解决的？通过该实验有何收获？

问题：路由器与PC0和PC1之间连通不了。

解决:

检查了配置后，发现路由器Router的端口状态为关闭状态，开启后连通，如图12所示。

图 12

收获：

通过本次《集线器和嗅探攻击实验》，我深刻理解了集线器在网络中的工作原理及其潜在的安全威胁。实验中，我学会了如何利用集线器实施嗅探攻击，通过在交换机和路由器之间插入集线器并连接黑客终端，成功捕获了网络中设备之间的通信数据。这让我认识到集线器的广播特性不仅中继数据，还可能导致敏感信息泄露。同时，实验验证了嗅探攻击对源和目的终端是透明的，即插入集线器和黑客终端后，正常的网络通信并未受到影响，PC0和PC1与路由器之间的连通性依然保持正常。这一过程清晰地展示了集线器的广播机制。此外，实验还强化了我对网络透明性的理解，使我意识到在实际网络环境中应尽量避免使用集线器，改用交换机来提高网络的安全性。总的来说，这次实验不仅巩固了网络基础知识，还增强了我对网络安全威胁的认识和防范意识。

实验2.MAC地址欺骗攻击实验

一、实验目的

1. 验证交换机建立MAC表（转发表）过程。
2. 验证交换机转发MAC帧机制。
3. 验证MAC地址欺骗攻击原理。
4. 掌握MAC地址欺骗攻击过程。

二、实验任务

1. 简述何谓MAC地址欺骗。

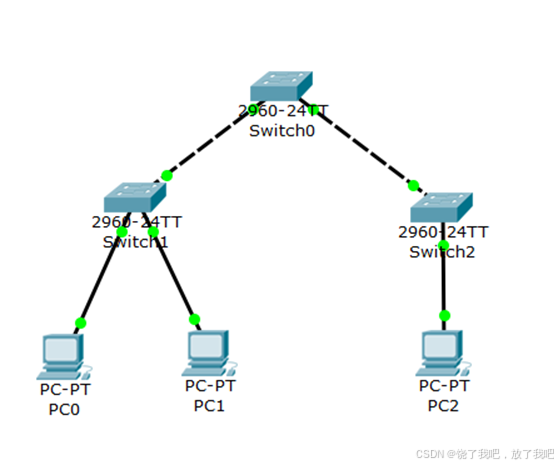

网络拓扑图如图13所示，当各个终端相互通信后，交换机建立完整的转发表后，终端PC1向PC0发送的MAC帧只经过交换机Switch1到达终端A。此时若终端PC2将MAC地址设置成PC0的MAC地址，并且向终端PC1发送一次MAC帧，则交换机被欺骗，修改转发表，当终端PC1再次向PC0发送MAC帧时，终端PC1发出的MAC帧被转发到PC2，而不是PC0，完成MAC地址欺骗。

图 13

2.简述MAC地址欺骗攻击原理，附带每个交换机的转发表。

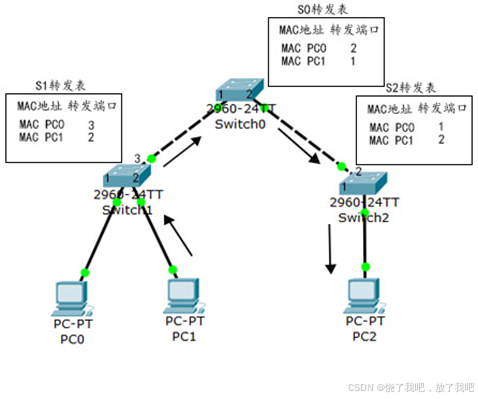

正常的网络传输如图14（a）所示，当各个终端相互通信后，交换机会完成转发表的建立。转发表中的转发项将通往终端PC0的路径记录为通往MAC地址为PC0的路径。因此，当终端PC1发送一个目的地址为MAC PC0的MAC帧时，交换机会根据转发表中的转发项，沿着指向终端PC0的路径进行转发，最终将该MAC帧送达终端PC0。

此时若终端PC2将MAC地址改成MAC PC0，且向终端PC1发送源MAC地址为MAC PC0的帧，各个交换机被欺骗，修改转发表如图14（b）所示，转发项将通往PC2的交换路径作为通往MAC PC0的终端的交换路径，此后终端PC1发送的目的地址为MAC PC0的MAC帧将沿着通往PC2的交换路径到达终端PC2。

（a）

（b）

图 14

1. 实验步骤

1. 搭建正常情况的网络拓扑图，如图15所示，在交换机与交换机之间为同等设备，使用交叉线进行连接。

图 15

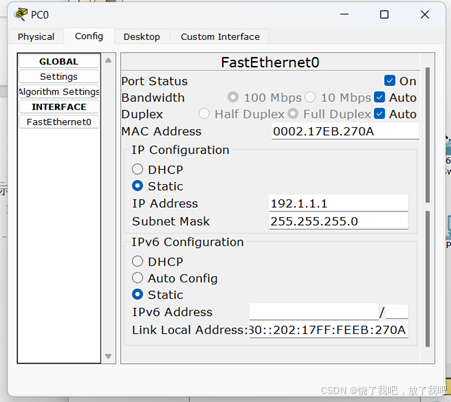

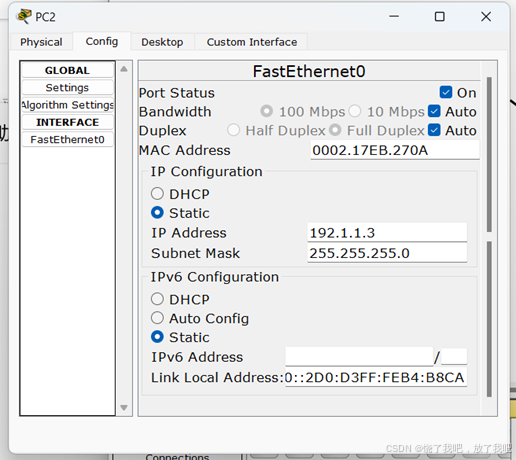

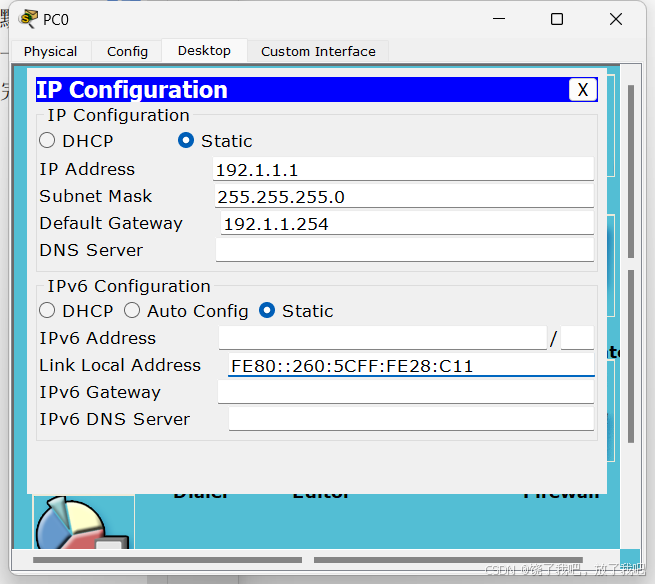

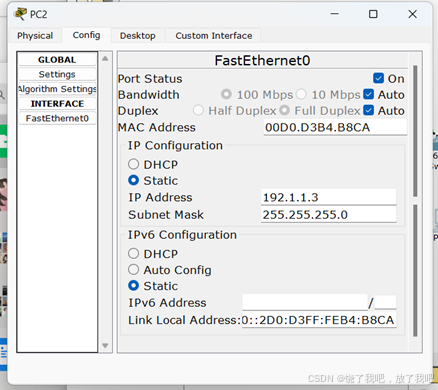

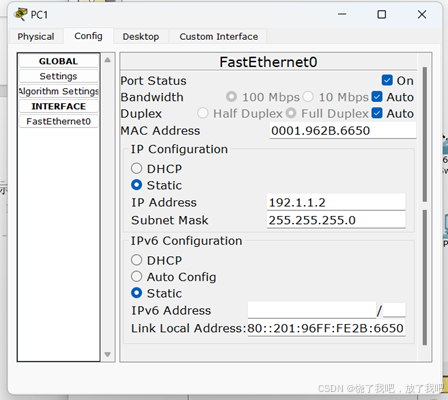

1. 对PC0、PC1和PC2进行IP地址与子网掩码配置，记录PC0的MAC地址0002.17EB.270A，PC0、PC1和PC2的具体配置如图16的（a）、（b）、（c）所示。

（a）

（b）

（c）

图 16

1. 各个终端完成两两的报文传输，PC0向PC1与PC2进行简单报文传输，如图17所示（a），类似的，PC1与终端PC2完成相应操作，如图17（b）（c）所示。

（a）                                （b）                     （c）

图 17

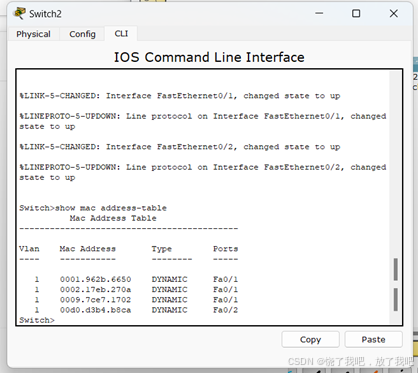

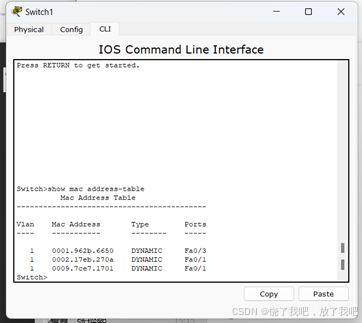

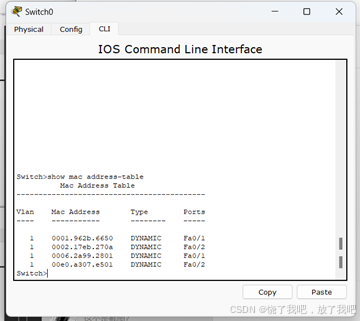

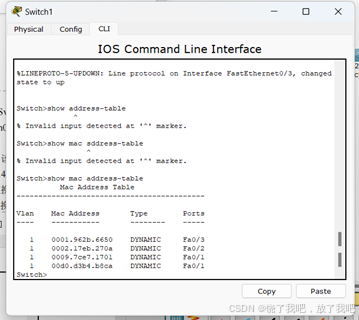

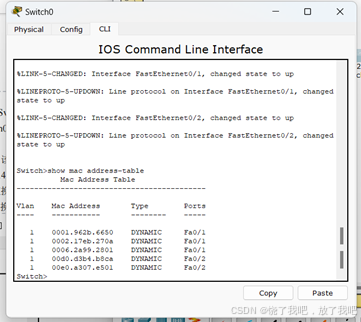

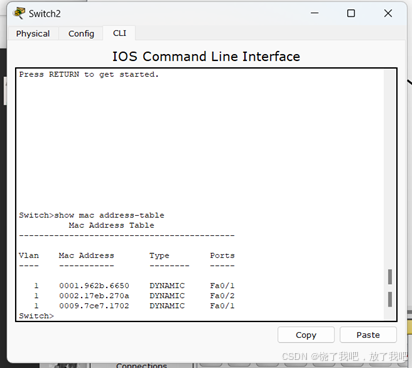

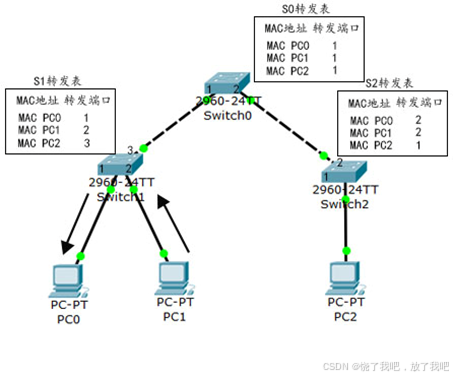

各个交换机建立转发表，Switch0、Switch1和Switch2的转发表如图18（a）、（b）、（c）所示。可以观察到，在Switch0中，MAC地址0002.17EB.270A对应的转发接口为该交换机连接Switch1的端口FastEthernet0/1，转发表Switch1中MAC地址为0002.17EB.270A对应的转发端口为连接交换机PC0的FastEthernet0/2，类似的，在交换机Switch2中，MAC地址为0002.17EB.270A对应的端口为连接Switch0的端口FastEthernet0/1。

可以得到，在所有交换机中的转发项将通往PC0的路径作为了通往MAC地址为0002.17EB.270的终端的路径。

1. 进入模拟操作模式，在Edit Filters中配置ICMP，通过简单报文工具启动PC1至PC0的ICMP报文传输，如图19所示，此时该ICMP报文只到达PC0。

图 18

1. 返回实时操作模式，对PC2的MAC地址进行修改，将PC2的MAC地址设置为PC0的MAC地址0002.17EB.270A，如图20所示。

图 20

1. 如图21所示，通过简单报文工具启动PC2至PC1之间的报文传输，欺骗交换机学习新的转发表，Switch0、Switch1和Switch2的转发表如图22（a）、（b）、（c）所示。

图 21

图 22

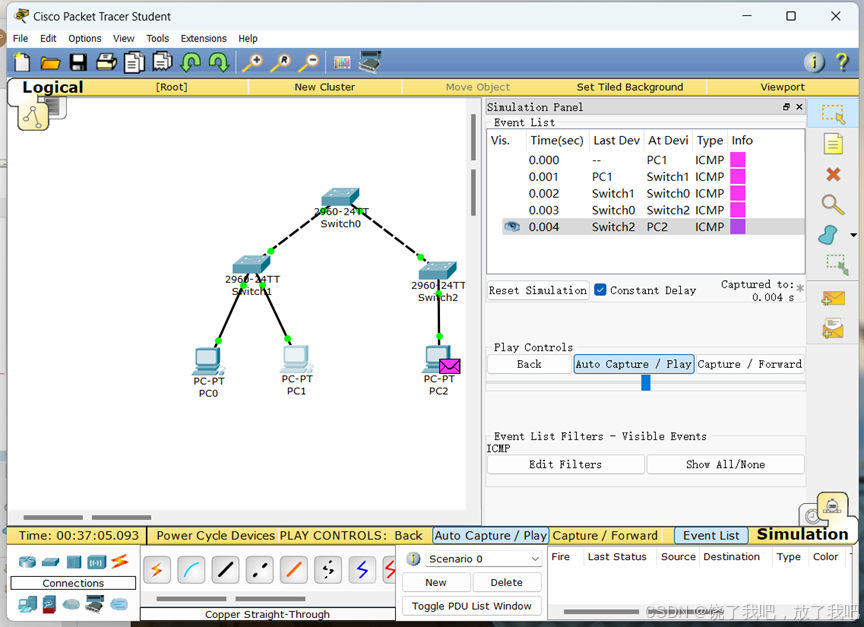

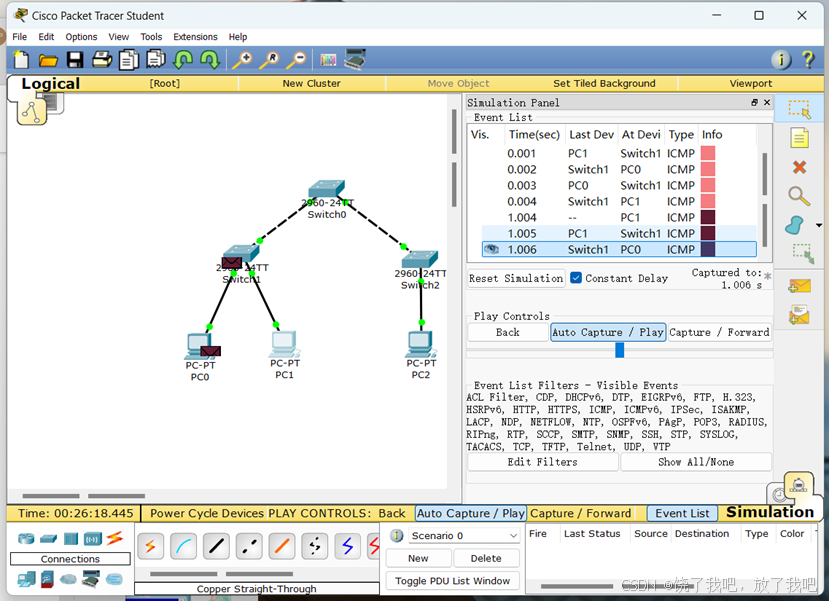

1. 切换至模拟操作模式，通过简单报文工具启动PC1至PC0的ICMP报文传输过程，如图23所示，报文ICMP到达PC2，而不是正确的PC0，完成MAC地址欺骗攻击。

图 23

三、思考与总结

1. PC0和PC2之间可以通信吗？为什么？

答：不可以通信。在PC2将MAC地址设置成PC0的MAC地址后，交换机更新转发表。当PC0与PC2通信时，由于他们具有两个相同的MAC地址，交换机不能区分哪一个是真的PC0，导致通信不成功。

1. 实验过程中还遇到什么问题，如何解决的？通过该实验有何收获？

答：实验中无其他问题。

收获

通过本次实验，我深入了解了交换机如何通过MAC地址构建转发表并转发数据帧，掌握了MAC地址欺骗的基本原理和技术手段，亲身体验了如何利用这一技术改变网络通信路径，认识到了MAC地址欺骗攻击对网络安全的潜在威胁，并提升了实际操作能力和解决问题的技巧。这次实验不仅加深了我对网络设备工作原理的理解，还增强了我的网络安全意识。

实验3.钓鱼网站实验

一、实验目的

1. 验证伪造的DHCP服务器为终端提供网络信息配置服务的过程。

2. 验证错误的本地域名服务器地址造成的后果。

3. 验证利用网络实施钓鱼网站的过程。

二、实验任务

1. 使用自己的语言简述钓鱼网站实施过程

钓鱼网站的网络拓扑图如图24所示。在正常情况下，PC0向DCHP服务器发送请求，获取正确的域名系统DNS服务器地址192.1.2.7，终端访问域名www.bank.com时，在正确的DNS服务器中解析为正确的Web服务器地址192.1.3.7。

当黑客在网络中接入伪造DHCP服务器、DNS服务器和Web服务器后，终端向DCHP服务器发送请求，可能从伪造的DHCP获取到伪造的DNS服务器地址192.1.3.1，终端访问www.bank.com时，在伪造的DNS服务器中解析域名，得到伪造的Web服务器地址192.1.2.5，使得用户访问到伪造的Web服务器。

图 24

1. 使用自己的语言简述本实验原理

终端获取DHCP服务时，通过广播DHCP发现消息来发现DHCP服务器，当DHCP服务器与终端不在同一个广播域时，由路由器完成中继。DHCP服务器收到消息后，向终端发送DHCP提供消息，终端获取第一个到达终端的DHCP提供消息的DHCP服务器的信息，选择此服务器来获取网络信息配置服务。

如图24所示，在接入伪造的DHCP后，终端广播的发现消息首先到达伪造的DHCP服务器，伪造的DHCP向终端发送DHCP提供消息，由于伪造的DHCP服务器与终端位于同一网络，而真实的DHCP需要路由器完成中继，伪造的DHCP提供的DCHP提供消息可能会先于真实的DHCP服务器到达终端，使得终端选择伪造的DHCP服务器进行网络配置服务，并将伪造的DNS服务器的IP地址192.1.3.1作为本地域名的服务器地址。

1. 实验步骤

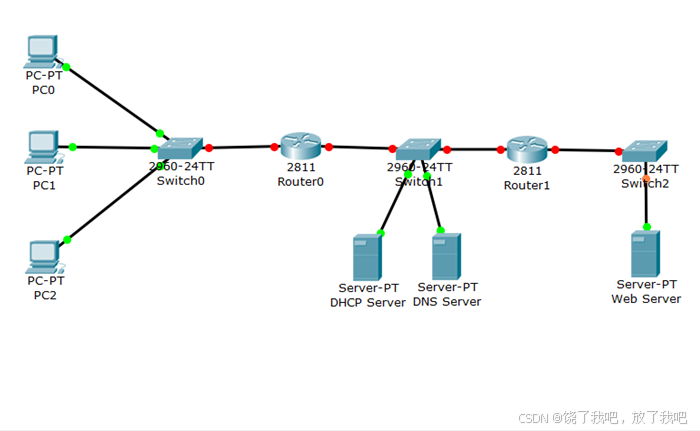

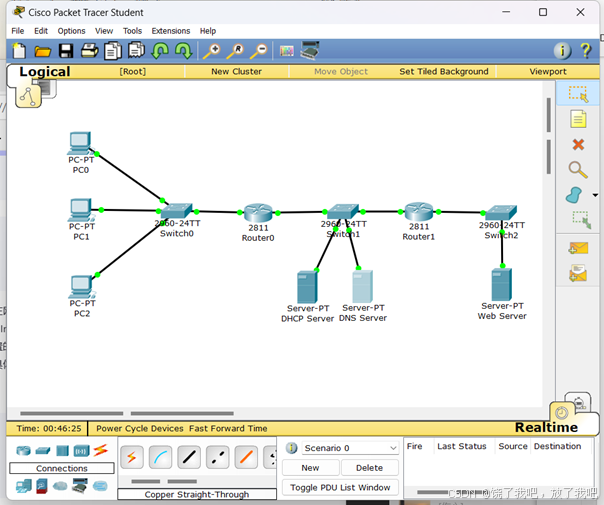

1. 搭建正常情况下的网络拓扑图，如图25所示。

图 25

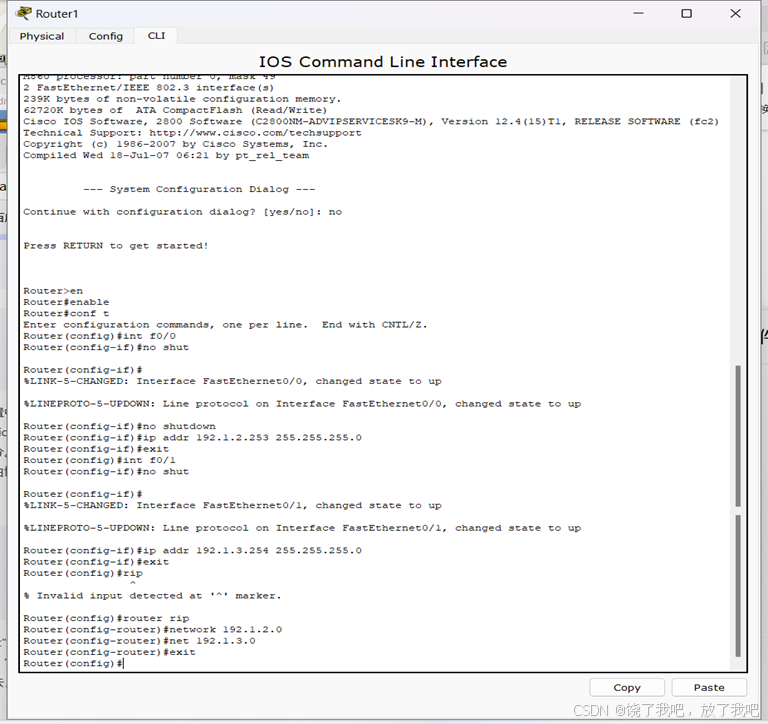

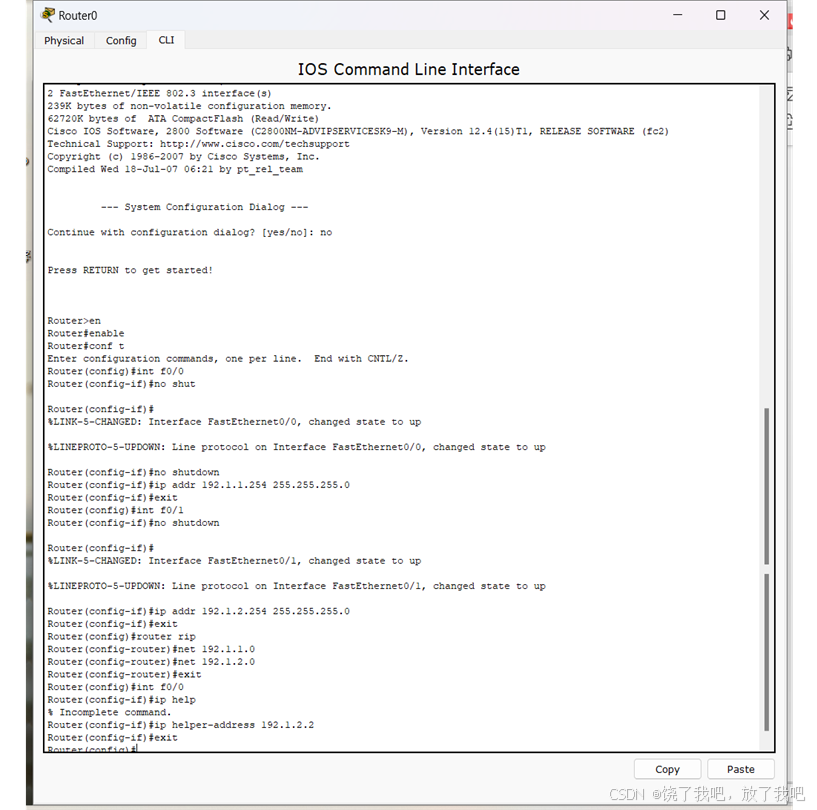

1. 对路由器Router1进行接口IP地址与子网掩码配置，并且进行RIP配置，建立完整的路由表，同时对接口FastEthernet0/0进行配置，实现中继功能，指定DHCP服务器的地址为192.1.2.2，具体配置过程如图26（a）所示。类似的，对路由器Router2进行配置，具体过程如图26（b）所示。

（a）

（b）

图 26

完成操作后，网络拓扑接通，如图27所示。



        图 27

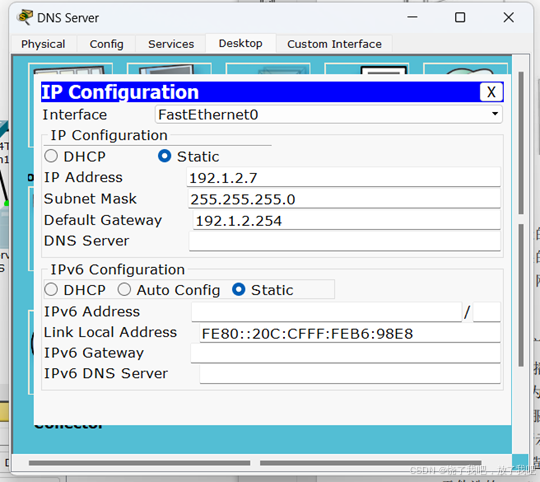

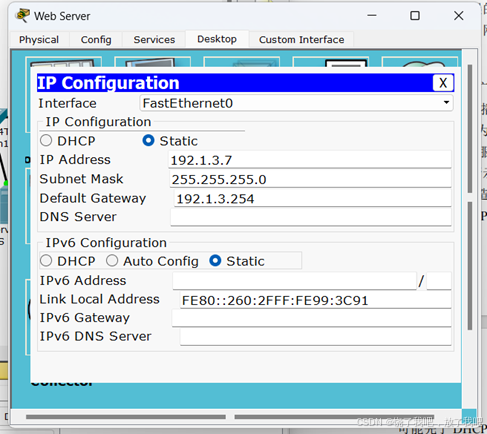

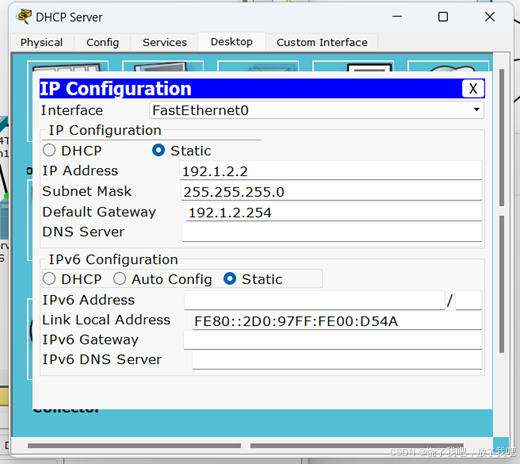

1. 对三台服务器的IP地址、子网掩码和默认网关进行配置，DHCP服务器、DNS服务器和Web服务器具体配置如图28（a）、（b）和（c）所示，默认网关为路由器在服务器所在网络中接口的IP地址，对于DHCP服务器与DNS服务器，默认网关地址为192.1.2.254，对于Web服务器，默认网关地址为193.1.3.254。

（a）

（b）

（c）

图 28

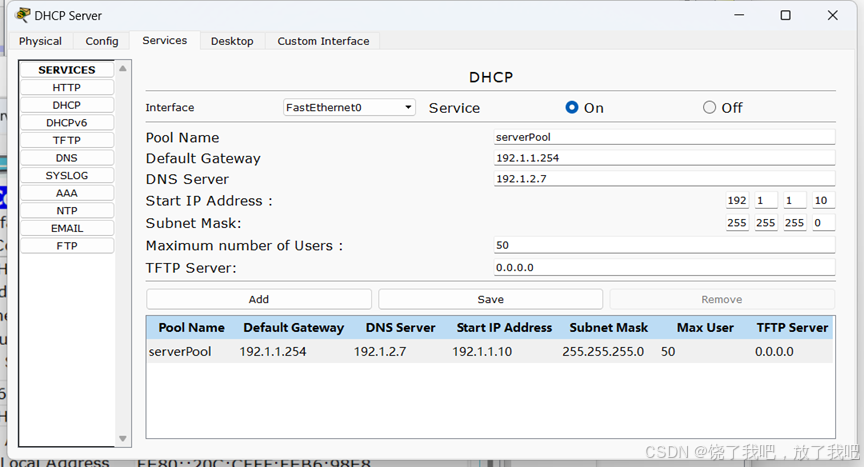

1. 对DHCP服务器进行配置，具体配置如图29所示，作用域名为Serverpool，作用与该域的默认网关地址为192.1.1.254，作用与该域的DNS服务器地址为192.1.2.7，起始IP地址为192.1.1.10，最大用户数为50，由此可确定可分配的IP地址范围是192.1.1.10至192.1.1.59。

图 29

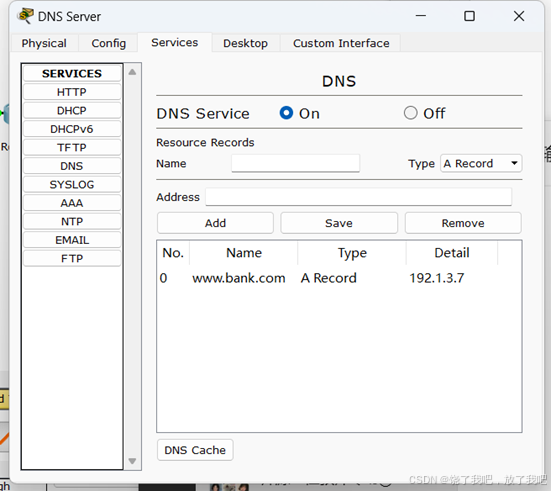

1. 对DNS服务器进行配置，添加项：域名为www.bank.com，Type类型为A Record，域名对应的Web服务器IP地址为192.1.3.7。具体配置如图30所示。

图 30

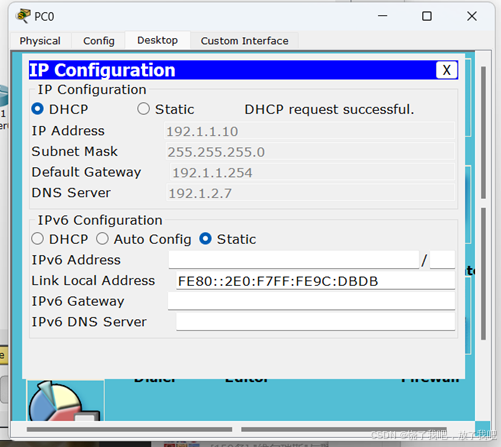

1. 对终端PC0进行配置，使用DHCP进行网络信息配置，PC0自动获取如图31所示的网络信息，IP地址为192.1.1.10，是DHCP服务器中，Serverpool作用域中的IP地址范围按从小到大顺序选取的，子网掩码为Serverpool作用域中定义的子网掩码、默认网关地址和DNS服务器地址一致。

图 31

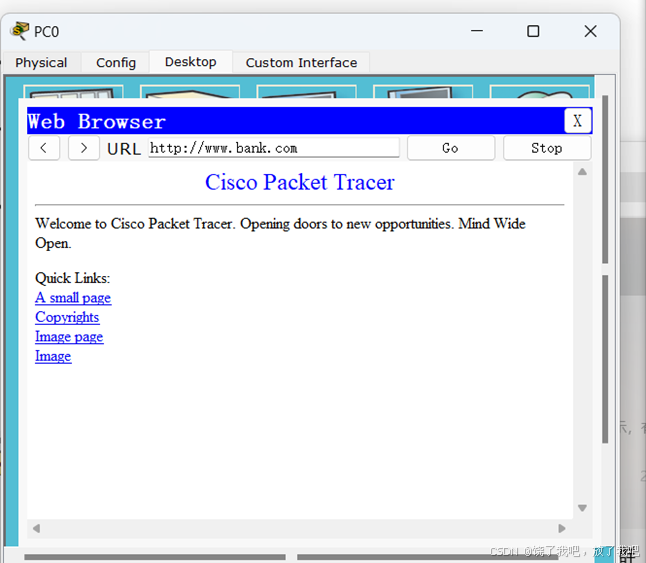

1. 完成配置后，在PC0终端进行Web访问，访问www.bank.com，访问结果如下图32所示。

图 32

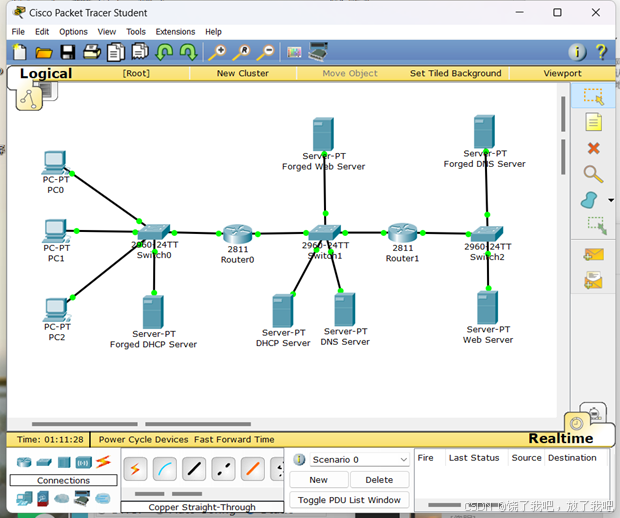

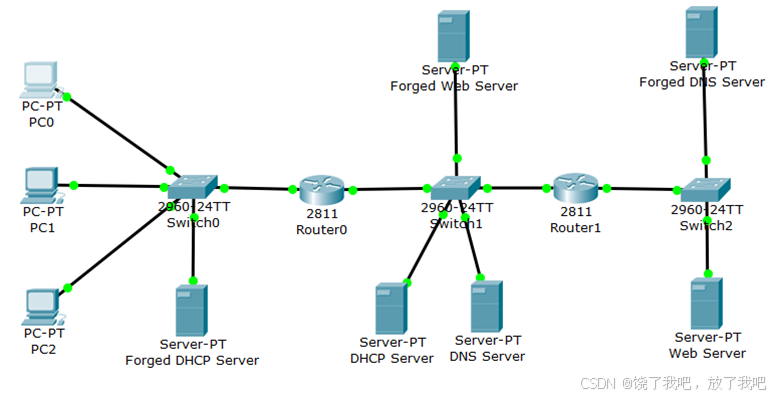

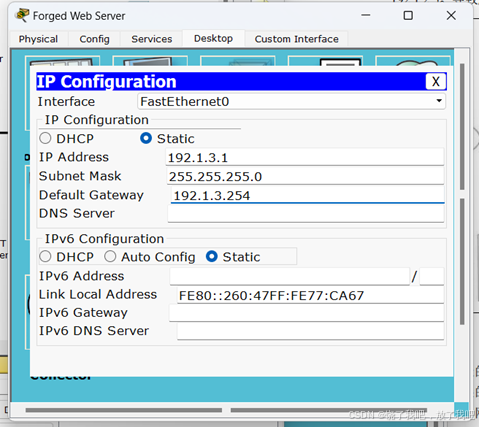

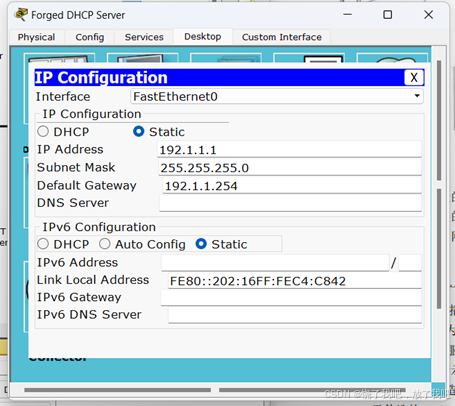

1. 如图33所示，接入3台伪造服务器，对三台服务器分别进行IP地址、子网掩码和默认网关进行配置，DHCP服务器、DNS服务器和Web服务器具体配置如图34（a）、（b）和（c）所示。

图 33

（a）

（b）

（c）

图 34

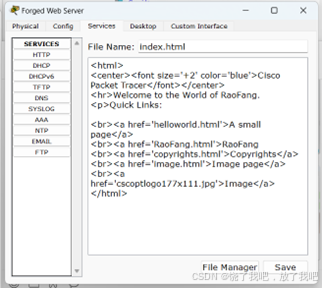

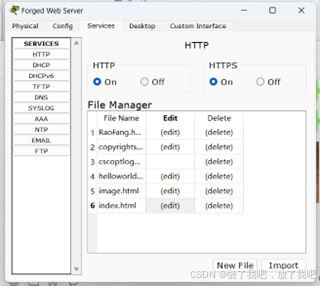

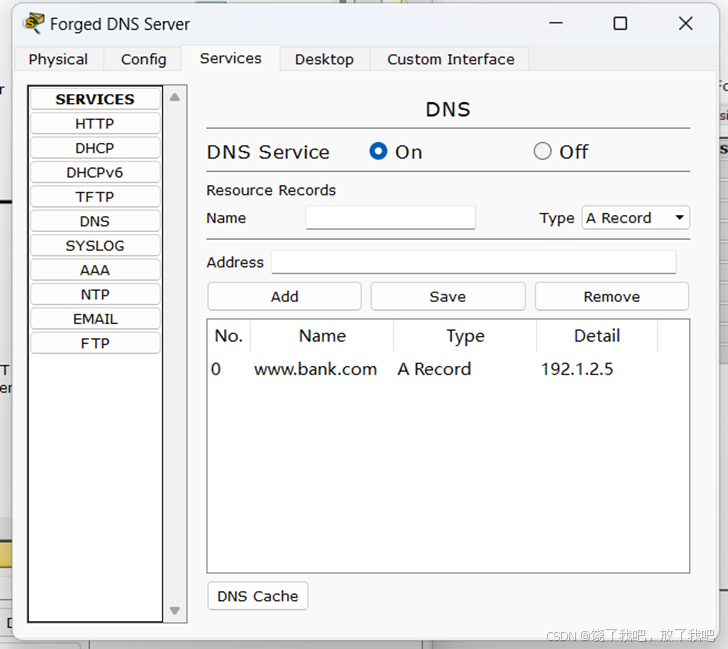

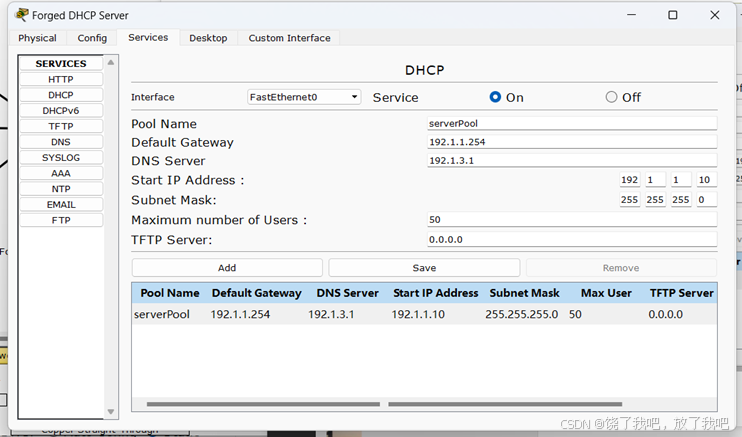

1. 对伪造的DHCP服务器和DNS服务器进行相关配置，具体配置如图35（a）、（b）所示。为与真实的DNS服务器进行区分，对网页进行了一定修改，如图36（a）（b）所示，页面将显示“Welcome to the World of RaoFang.”。

（a）

（b）

图 35

（a）                                                     （b）

图 36

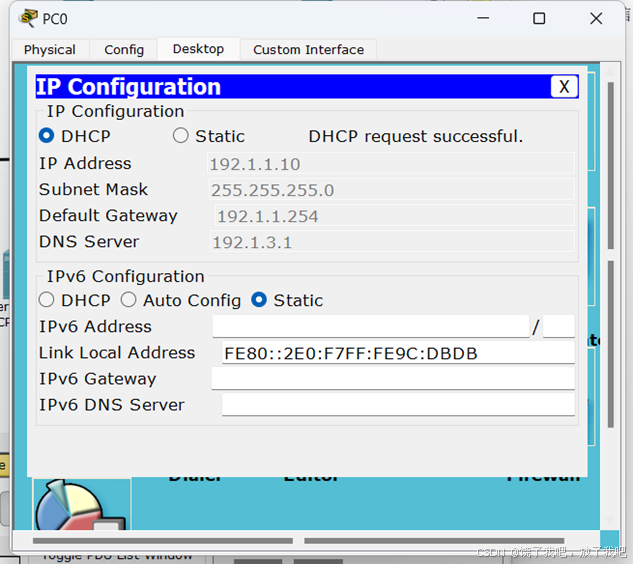

1. 再次对终端PC0进行配置，使用DHCP进行网络信息配置，PC0自动获取如图37所示的网络信息，IP地址为192.1.1.10，是DHCP服务器中，Serverpool作用域中的IP地址范围按从小到大顺序选取的，子网掩码为Serverpool作用域中定义的子网掩码、默认网关地址和DNS服务器地址一致。此时DNS服务器地址为伪造的DNS服务器的地址192.1.3.1，表明PC0终端正在通过伪造的DHCP服务器进行网络服务。

图 37

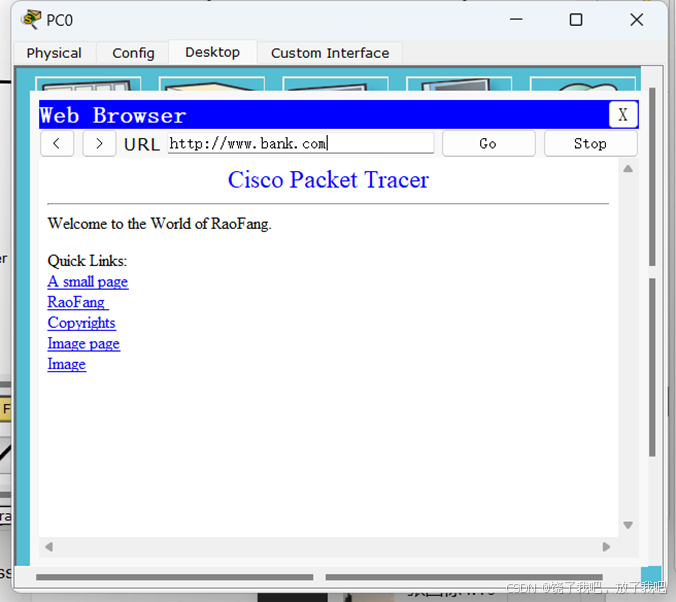

1. 在PC0终端再次进行Web访问，访问www.bank.com，访问结果如下图38所示。结果表明PC0访问的是伪造的DNS服务器。

图 38

三、思考与总结

1. 为什么ForgedDHCPServer可以替代正常的DHCPServer实现攻击？如果把ForgedDHCPServer连接到192.3.0/24的网段中，还可以起到攻击效果吗？为什么？

答：

1. 由于终端选择第一个到达终端的DHCP提供消息的DHCP服务器的信息，选择此服务器来获取网络信息配置服务。在接收到PC0的发现消息后，ForgedDHCPServer的DHCP提供消息能更快的到达PC0终端，导致PC0终端选择伪造的DHCP服务器来进行服务，实现攻击。
2. 若ForgedDHCPServer连接到192.1.3.0/24的网段中，攻击将不起效果，同上述原理一致，若ForgedDHCPServer连接到192.1.3.0/24的网段中，真实的DHCP服务器的DHCP提供消息能更快到达PC0终端，PC0终端选择正确的DHCP来进行服务，攻击失效。

1. 实验过程中还遇到什么问题，如何解决的？通过该实验有何收获？

问题：

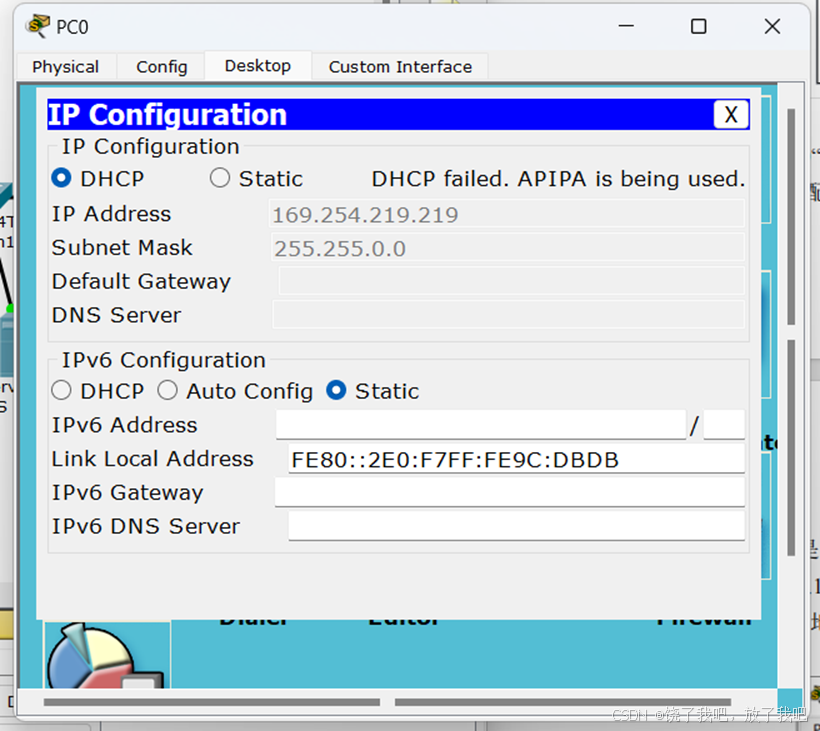

如图39所示，DHCP请求失败，未被分配到IP地址等网络信息。

图 39

解决：

排查后发现，对于路由器的端口配置与网络拓扑中的配置不一致，在服务器网络中使用了FastEthernet0/0接口，导致DHCP服务器信息请求失败，调整端口后解决。

收获

通过本次实验，我深入了解了DHCP协议的工作原理和伪造DHCP服务器的攻击机制。实验中，我学会了如何通过快速响应客户端的DHCP发现消息，使伪造的DHCP服务器替代真实的DHCP服务器，从而提供错误的网络配置信息，如错误的DNS服务器地址，引导客户端访问伪造的网站。此外，我还了解到网络拓扑和广播域对攻击效果的影响。广播消息通常不会跨广播域传播，因此伪造的DHCP服务器需要与客户端在同一广播域内才能有效攻击。如果伪造的DHCP服务器位于不同的网段，需要通过路由器的DHCP中继功能，这会增加响应时间，降低攻击的成功率。通过这次实验，我不仅掌握了DHCP欺骗攻击的技术细节，还提高了实际操作能力和解决问题的技巧，增强了对网络设备工作原理的理解。这次实验让我深刻认识到网络安全的重要性，特别是在网络配置中确保DHCP服务器的安全性和可靠性，这对于防止此类攻击具有重要意义。
