前言

前面用spring boot整合了activiti5 ，这次做一个升级一步步记录如何整合及整合过程中遇到的问题，希望大家遇到类似的问题后能快速解决

一、下载官网的demo代码

https://github.com/Activiti/activiti-examples
下载官网的demo，下载下来后，我切到了7.0.x版本的分支，结构如下：

在这里插入图片描述
下载下来的代码有很多报错，因为jar包找不到，打开任何一个子模块，最下面有一个仓库地址，activiti 7 的jar依赖需要从这个仓库地址下载

<repositories>
    <repository>
      <id>alfresco</id>
      <name>Activiti Releases</name>
      <url>https://artifacts.alfresco.com/nexus/content/repositories/activiti-releases/</url>
      <releases>
        <enabled>true</enabled>
      </releases>
    </repository>
  </repositories>

二、代码整合

jar下载下来后，不报错后，随意选一个模块，进行整合，我选了activiti-api-spring-integration-example这个模块
注解其它类，只保留 DemoApplication这个启动类，并只保留了main方法

1、添加yml配置

# 服务配置
server:
  port: 8085

# Spring相关配置
spring:
  ##数据库连接信息
  datasource:
    # 数据源配置
    type: com.zaxxer.hikari.HikariDataSource
    url: jdbc:mysql://127.0.0.1:3309/activity?useUnicode=true&characterEncoding=utf8&useJDBCCompliantTimezoneShift=true&useLegacyDatetimeCode=false&serverTimezone=Asia/Shanghai&useSSL=false&allowMultiQueries=true&nullCatalogMeansCurrent=true
    username: root
    password: 123456

    # SQLException: XAER_INVAL: Invalid arguments (or unsupported command)问题
    xa:
      properties:
        pinGlobalTxToPhysicalConnection: true
        useServerPrepStmts: true

  thymeleaf:
    mode: HTML
    encoding: utf-8
    # 禁用缓存
    cache: false
  application:
    # 注册应用名
    name: actdemo
  mvc:
    # 静态资源路径
    static-path-pattern: /static/**
  # 参考配置https://www.cnblogs.com/liaojie970/p/8857710.html
  activiti:
    # 自动建表
    database-schema: activity
    database-schema-update: true
    history-level: full
    db-history-used: true

2、添加依赖

我用的Myslq，所以添加Mysql依赖，其中一些依赖是用于整合官方编辑器用的

<!-- Thymeleaf依赖 -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-thymeleaf</artifactId>
    </dependency>

    <!-- Activiti生成流程图 -->
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-image-generator</artifactId>
    </dependency>

    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-jdbc</artifactId>
    </dependency>
    <!--<dependency>
      <groupId>org.springframework.security</groupId>
      <artifactId>spring-security-core</artifactId>
      <version>5.2.1.RELEASE</version>
      <scope>compile</scope>
    </dependency>-->

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-json-converter</artifactId>
      <version>6.0.0</version>
    </dependency>

    <dependency>
      <groupId>org.projectlombok</groupId>
      <artifactId>lombok</artifactId>
      <scope>provided</scope>
      <version>1.16.18</version>
    </dependency>



    <!--使用mysql数据库,导入mysql驱动-->
    <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
    </dependency>

    <dependency>
      <groupId>com.github.pagehelper</groupId>
      <artifactId>pagehelper-spring-boot-starter</artifactId>
      <version>1.2.10</version>
    </dependency>


    <dependency>
      <groupId>org.mybatis.spring.boot</groupId>
      <artifactId>mybatis-spring-boot-starter</artifactId>
      <version>1.3.2</version>
    </dependency>



    <!--工作流开始-->
    <!--nested exception is java.lang.NoClassDefFoundError:
        org/apache/batik/dom/svg/SVGDOMImplementation] -->
    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-svg-dom</artifactId>
      <version>1.7</version>
      <scope>compile</scope>
      <exclusions>
        <exclusion>
          <groupId>org.apache.xmlgraphics</groupId>
          <artifactId>batik-dom</artifactId>
        </exclusion>
        <exclusion>
          <groupId>org.apache.xmlgraphics</groupId>
          <artifactId>batik-anim</artifactId>
        </exclusion>
      </exclusions>
    </dependency>

    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-dom</artifactId>
      <version>1.7</version>
    </dependency>

    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-svggen</artifactId>
      <version>1.7</version>
    </dependency>
    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-awt-util</artifactId>
      <version>1.7</version>
    </dependency>
    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-parser</artifactId>
      <scope>compile</scope>
      <version>1.7</version>
    </dependency>

    <dependency>
      <groupId>org.apache.xmlgraphics</groupId>
      <artifactId>batik-codec</artifactId>
      <version>1.7</version>
    </dependency>
    <!--工作流结束-->

    <dependency>
      <groupId>com.alibaba</groupId>
      <artifactId>fastjson</artifactId>
      <version>1.2.58</version>
    </dependency>


    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-devtools</artifactId>
    </dependency>

    <dependency>
      <groupId>net.sf.dozer</groupId>
      <artifactId>dozer</artifactId>
      <version>5.5.1</version>
    </dependency>

3、添加官方编辑器

activit后面的源码下载后，已经找不到编辑器了，所以我用了之前的代码

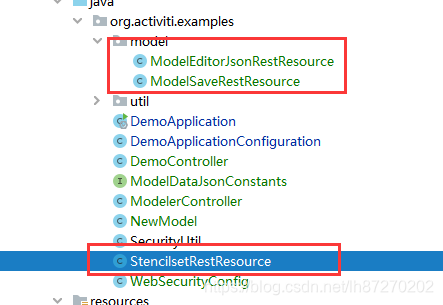

3.1、添加几个主要的类

在这里插入图片描述

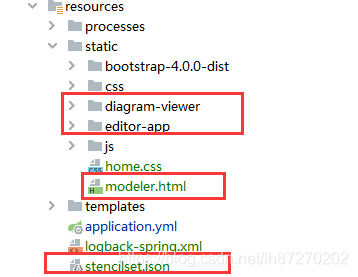

3.2、添加js

在这里插入图片描述

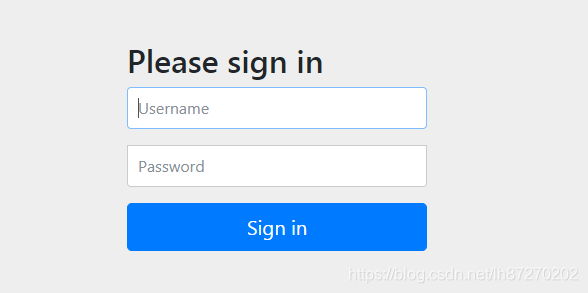

3.3、访问列表方法http://localhost:8085/models/modelist，显示登录页面

在这里插入图片描述
activity7 会在内存中生成一个用户名，密码。
用户名固定是： user
密码是随机生成UUID，密码生成后，会在控制台打印出现如下：

Using generated security password: 18cc84ba-b9ae-473f-92a9-d640f13136d0

ctrl+F ，查找关键字Using generated security password

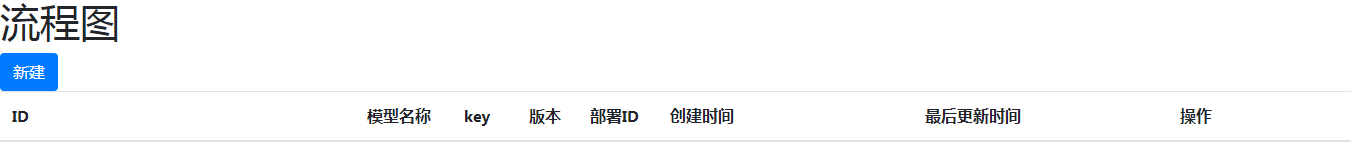

3.4、输入用户名密码后，可以显示列表面如下：

在这里插入图片描述

/**
     * 获取所有模型
     * @return
     */
    @GetMapping
    @RequestMapping("modelist")
    public String modelList(org.springframework.ui.Model model){
        securityUtil.logInAs("system");
        List<Model> models = repositoryService.createModelQuery().orderByCreateTime().desc().list();
        model.addAttribute("models",models);
        return "model/list";
    }

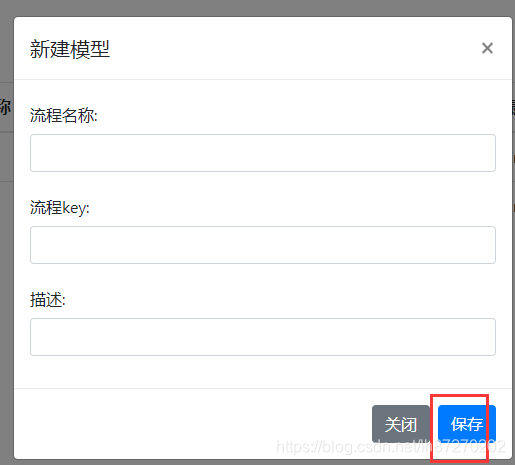

3.5、点击创建新建按钮，还是会调用后台一个方法：

/**
     * 新建一个空模型
     * @return
     * @throws UnsupportedEncodingException
     */
    @PostMapping("newmodel")
    public Object newModel(NewModel newModel) throws UnsupportedEncodingException {
        //securityUtil.logInAs("admin");
        //初始化一个空模型
        Model model = repositoryService.newModel();

        //设置一些默认信息
        String name = newModel.getName();
        String description = newModel.getDes();
        int revision = 1;
        String key = newModel.getKey();

        ObjectNode modelNode = objectMapper.createObjectNode();
        modelNode.put(ModelDataJsonConstants.MODEL_NAME, name);
        modelNode.put(ModelDataJsonConstants.MODEL_DESCRIPTION, description);
        modelNode.put(ModelDataJsonConstants.MODEL_REVISION, revision);

        model.setName(name);
        model.setKey(key);
        model.setMetaInfo(modelNode.toString());

        repositoryService.saveModel(model);
        String id = model.getId();

        //完善ModelEditorSource
        ObjectNode editorNode = objectMapper.createObjectNode();
        editorNode.put("id", "canvas");
        editorNode.put("resourceId", "canvas");
        ObjectNode stencilSetNode = objectMapper.createObjectNode();
        stencilSetNode.put("namespace",
                "http://b3mn.org/stencilset/bpmn2.0#");
        editorNode.put("stencilset", stencilSetNode);
        repositoryService.addModelEditorSource(id,editorNode.toString().getBytes("utf-8"));
        return "redirect:/static/modeler.html?modelId="+id;
    }

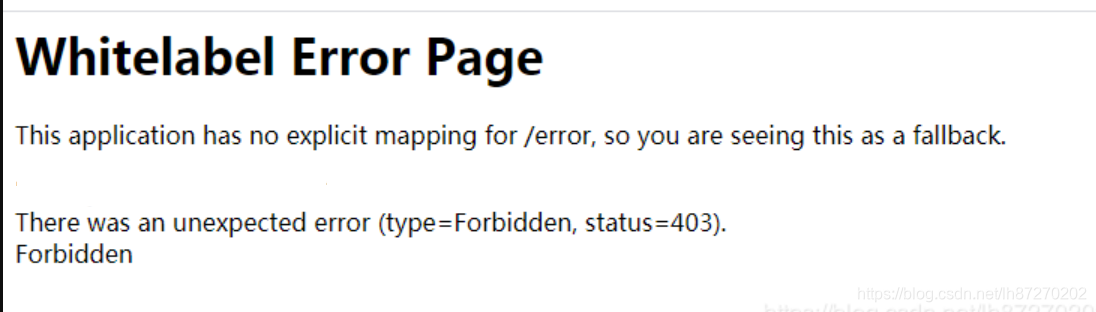

但是会报这个403，貌似是crsf
在这里插入图片描述

3.6、关闭csrf

@Component
public class WebSecurityConfig extends WebSecurityConfigurerAdapter {

    @Override
    public void configure(HttpSecurity httpSecurity) throws Exception {
        httpSecurity.csrf().disable();
    }
}

再次访问列表页，用户名和密码也不用再输入了。

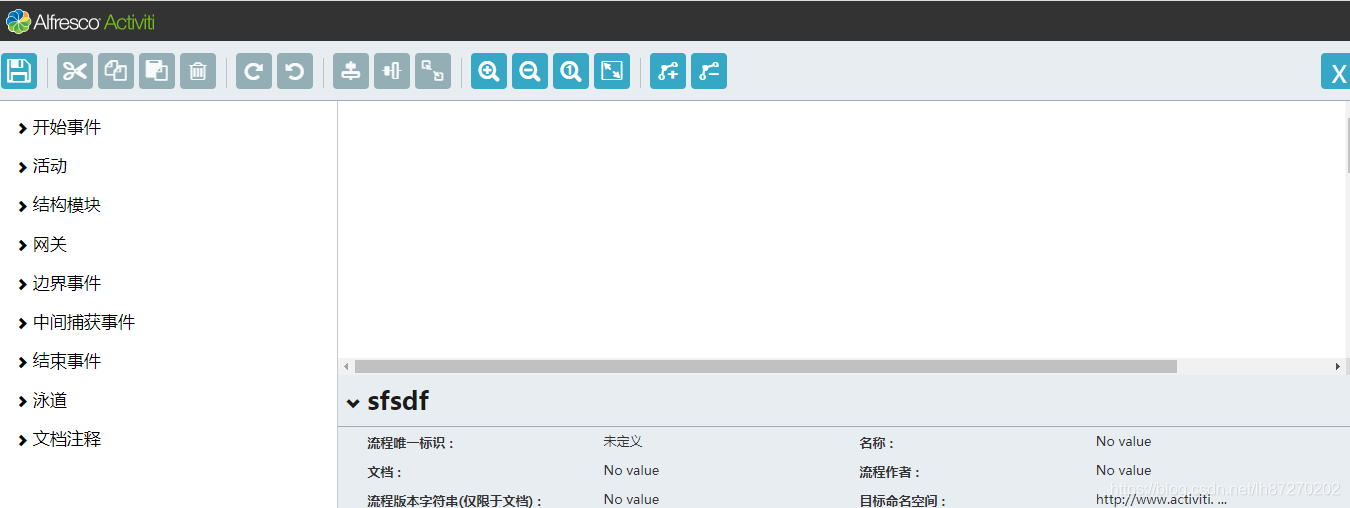

4、创建一个流程

在这里插入图片描述

三、遇到问题

1、jar下载失败

切到demo中pom的仓库，下载jar

<repositories>
    <repository>
      <id>alfresco</id>
      <name>Activiti Releases</name>
      <url>https://artifacts.alfresco.com/nexus/content/repositories/activiti-releases/</url>
      <releases>
        <enabled>true</enabled>
      </releases>
    </repository>
  </repositories>

2、刚开始启动时，不创建表

数据库url中添加 &nullCatalogMeansCurrent=true

3、从activity5 中复制的3个Java类，报错，引入相应的Jar包即可

其中继承了一个静态接口的类，去掉静态接口继承，直接将静态接口中定义的几个常量复制出来，自己创建一个接口即可，再重定引入,如下

public interface  ModelDataJsonConstants {
    String MODEL_ID = "modelId";
    String MODEL_NAME = "name";
    String MODEL_REVISION = "revision";
    String MODEL_DESCRIPTION = "description";
}

4、需要输入用户名、密码

可以自己在内存中定义或直接关闭crfs。
在内存定义，实际demo原本就有，现在放开注释掉的代码：

/**
     * 如果不注入这个bean，那么会在内存中生一个固定用户user , 密码为UUID
     * 密码会在控制台 打印出来，关键字：Using generated security password
     * @return
     */

    @Bean
    public UserDetailsService myUserDetailsService() {

        InMemoryUserDetailsManager inMemoryUserDetailsManager = new InMemoryUserDetailsManager();

        String[][] usersGroupsAndRoles = {
                //定义了2个用户名，密码
                {"system", "password", "ROLE_ACTIVITI_USER"},
                {"admin", "password", "ROLE_ACTIVITI_ADMIN"},
        };

        for (String[] user : usersGroupsAndRoles) {
            List<String> authoritiesStrings = Arrays.asList(Arrays.copyOfRange(user, 2, user.length));
            logger.info("> Registering new user: " + user[0] + " with the following Authorities[" + authoritiesStrings + "]");
            inMemoryUserDetailsManager.createUser(new User(user[0], passwordEncoder().encode(user[1]),
                    authoritiesStrings.stream().map(s -> new SimpleGrantedAuthority(s)).collect(Collectors.toList())));
        }


        return inMemoryUserDetailsManager;

    }

    @Bean
    public PasswordEncoder passwordEncoder() {
        return new BCryptPasswordEncoder();
    }

5、访问新建模块接口 403

关闭crfs

6、这一版的插件引入写的没有那么详细，可以参见

spring boot（十一）整合Activiti工作流（三）官方编辑器插件Activiti Model
