实验目的 ： 通过VLAN技术将交换机上的 4台机器划分为两个【虚拟】局域网

实验平台：Cisco Packet Tracer

实验效果 ：同一个VLAN的可以通讯 ，不同的VLAN不能通讯

实验设备 ：Switch_2960 1台；PC 4台；直连线

具体配置：

电脑 IP地址 子网掩码 网关
pc1 192.168.1.2 255.255.255.0 192.168.1.1
pc2 192.168.1.3 255.255.255.0 192.168.1.1
pc3 192.168.1.4 255.255.255.0 192.168.1.1
pc4 192.168.1.5 255.255.255.0 192.168.1.1
交换机 网段划分
VLAN1 Fa1 ~Fa12
VLAN2 Fa13 ~Fa24

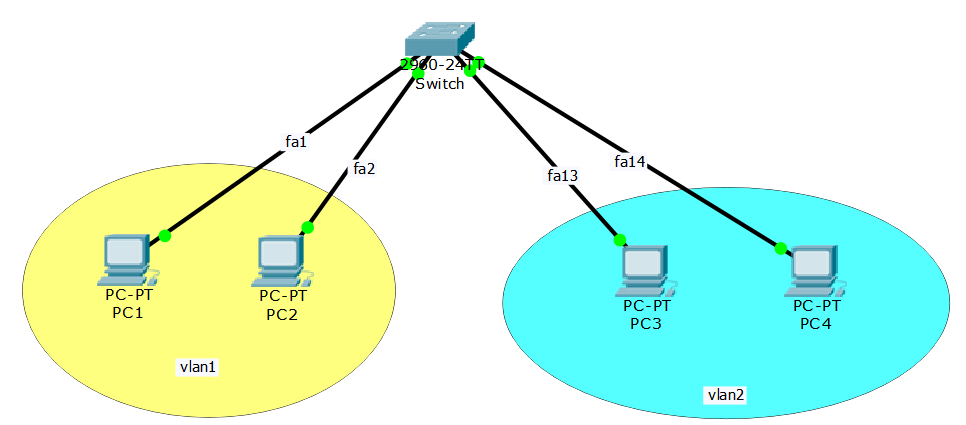

如下图 ：

image-20200826101830982

switch :

Switch>en             //从用户模式进入特权模式
Switch#show vlan        // 显示交换机的 vlan 配置情况 , 默认只有一个  vlan 1
Switch#configure terminal   // 进入配置模式
Switch(config)#vlan 2       // vlan 2
Switch(config-vlan)#^Z		// 退出vlan配置

Switch(config)#interface range fastEthernet 0/13 - 24  // 分配13 到 24 端口
Switch(config-if-range)#switchport access vlan 2  // 将分配的端口授权给 VLAN2
Switch(config-if-range)#^Z
Switch#show vlan  //显示交换机的 vlan 配置情况

实验验证

PC1 ping PC2 Reply
PC3 ping PC4 Reply

PC1 ping PC3 timed out
PC1 ping PC4 timed out
