传输层

主机间进程通信

网络层虽然能把数据送到目的主机上，但是具体通信的是主机上的具体进程。如何将数据送到目的主机正确的进程上？

操作系统层面会给一个进程标识符，pid-xxxx。但是每个操作系统的进程标识符都不能保证相同。使用端口-协议端口号-protocol port number .通过使用端口，来找到目的主机上使用该端口的进程。

复用

分用

传输层协议

UDP-User Datagram Protocol-用户数据报协议

TCP-Transmission Control Protocol-传输控制协议,是可靠的。因下面的网络层是不保证可靠传输

TCP

TCP是可靠连接，如何做到可靠？

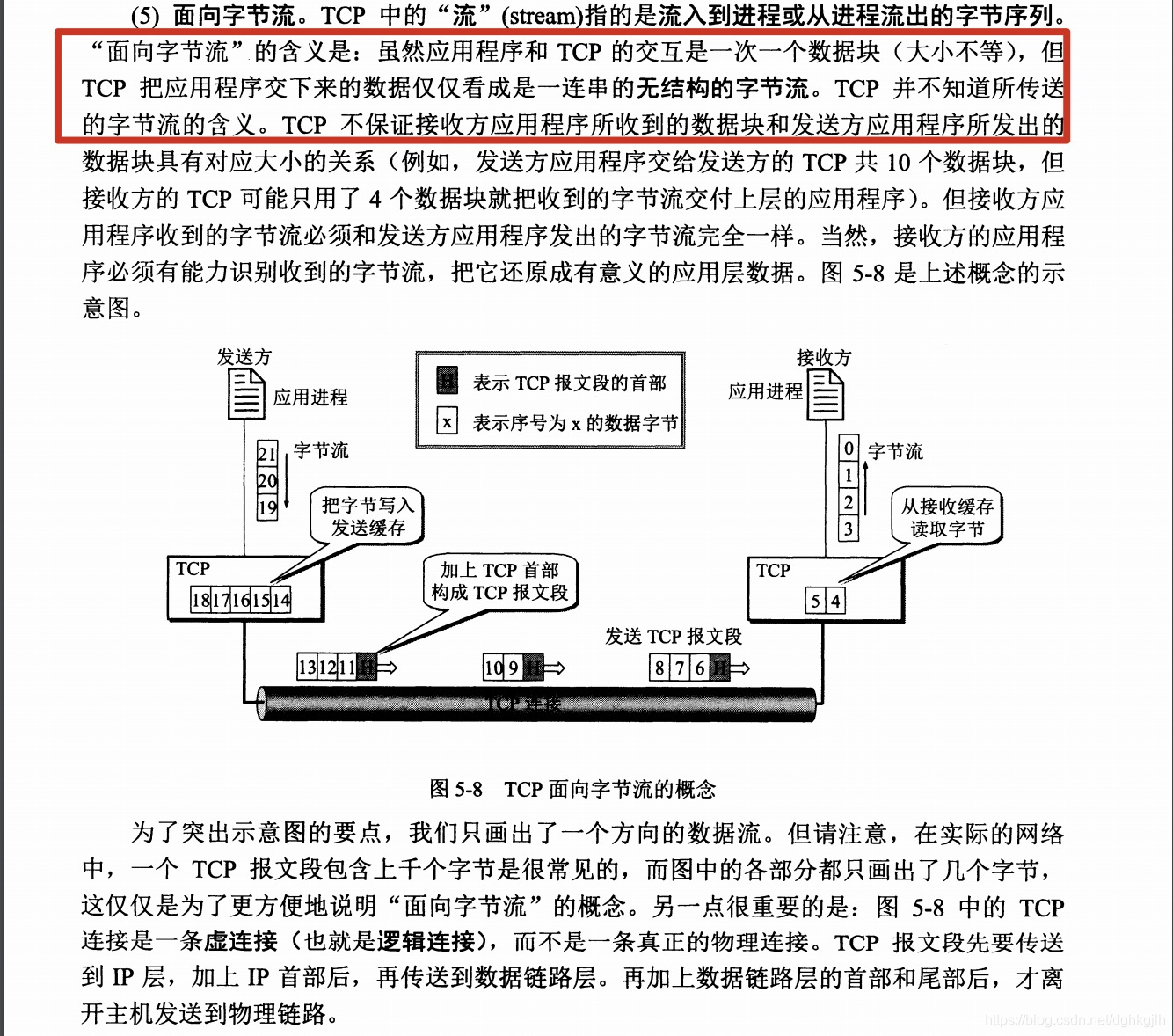

TCP是面向字节流的

应用层的应用程序要发送的数据，最终都会变为字节流，向运输层传递。运输层将接收到的字节流，加头部封装成TCP报文段，继续向下网络层传递,到了网络层，网络层将TCP报文段，加上IP头部，组成IP数据报，继续向数据链路层传递，如果IP数据报长度超过了数据链路层的MTU-最大传输单元，则这个IP数据报要进行分片传递。在数据链路层加上帧头、帧尾，由网卡组成成Mac帧。在物理层一个一个比特发送出去。

在TCP两端，都会有一个缓存，当应用层进程将数据准备好，就会把数据放到发送缓存，发送方会根据情况自动将数据方出去。同样，接收方，接收到数据之后，会把数据放到接收缓存内，应用层的进程会在合适的时候读取缓存内的数据

应用层和运输层之间通过API接口传递数据

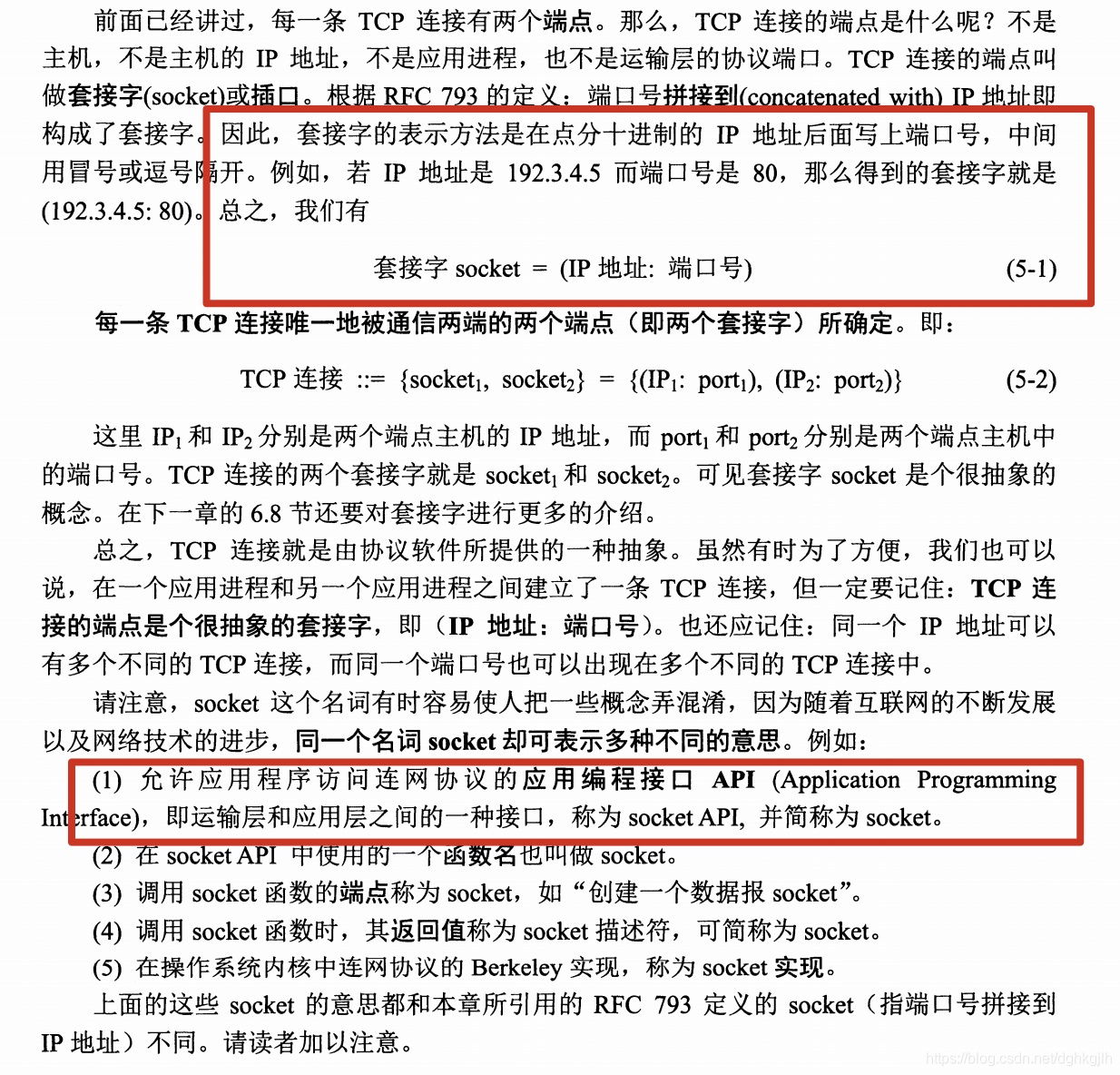

1. 连接可靠，即主机间进程通信开始必须是双方都确认的。两边的端点就叫做套接字-socket也就是IP:Port,构成了套接字。

   Socket = IP:Port

   例如：46.243.35.6:8999 代表一个套接字

   而一条TCP连接是由两个套接字组成的

   TCP连接 = {socket1, socket2} = {(IP1:Port1), (IP2:Port2)}

2. 数据可靠，接收方对到达的数据进行检测，确保数据时正确的，无差错的

ARQ-自动重传请求

Automatic Repeat reQuest

发送端点socketA，向端点socketB发送数据

1. socketA发送完毕一个数据之后，会把当前发送的数据暂时保留，并且会启动一个定时器。
2. socketB接收到数据，回复socketA，确认数据已经收到
3. 如果socketA在定时器结束之后，还未收到socketB的确认，则会重新发送刚刚保留的那个数据，也就是重传。
4. socketB刚才已经发送了响应给socketA,可能因为网络原因，或者数据在网络中丢失，没能在socketA的超时时间发送过去，这时A又重传，导致B收到了和刚才一样的数据。则B丢弃这个重复的数据，同时向A发送确认。告诉A刚才已经收到了编号为1的数据
5. socketA收到了B的确认消息，得知编号为1的数据已经收到了，则按照编号继续发送剩下的数据
6. 如果第4步是因为网络原因导致B的确认回复延迟到达了，此时A已经重传。A直接丢弃。等待B的重传确认分组。

滑动窗口

将字节按照一组一组的方式发送，发送方根据接收方返回的确认序号+窗口值，就可以构造出滑动窗口。

确认序号是21，滑动窗口是50，代表，前20个自己已经收到了，则可以发送字节序号在21-70之间的字节。滑动窗口的大小是动态变化的

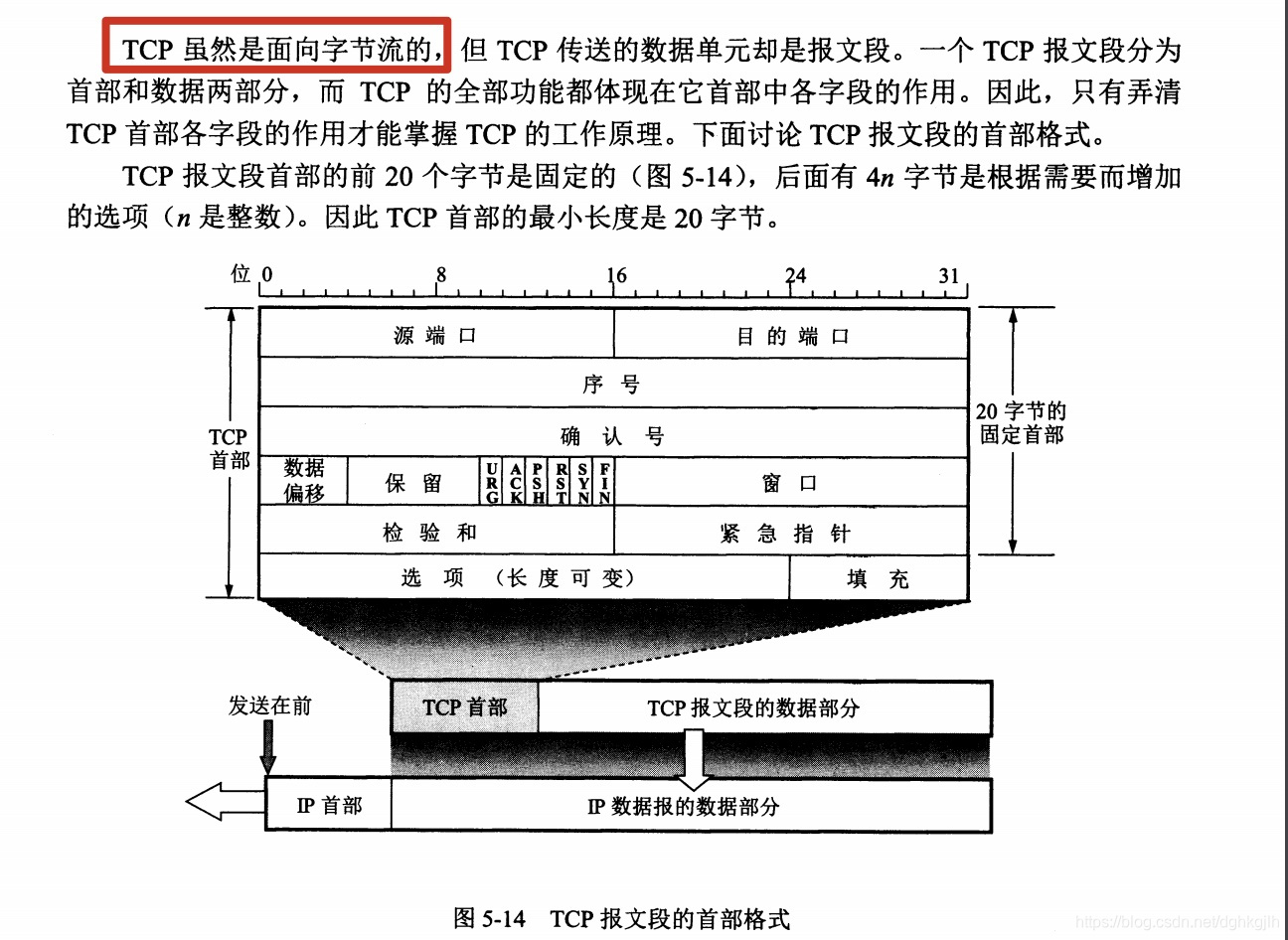

报文格式

TCP报文格式 = 头部 + TCP报文段

TCP头部(20字节) = 源端口(2字节) + 目的端口(2字节) + 序号(4字节) + 确认号(4字节) + 确认ACK(1字节) + 推送PSH(1字节) + 复位 RST(1字节) + 同步SYN(1字节) + 终止FIN(1字节) + 窗口(2字节)

还有几个未列出

1. ACK-ACKnowledgement

   只有ACK = 1时，才认为这是一个确认，TCP两端在传送数据时，每次接受都必须把ACK设置为1

2. PSH-push

   当发送方进程希望立刻得到接收方进程响应时，应用层的数据进入缓存之后，会立即发送，不会等待缓存满了才发，发送方同时将PSH置为1，接收方接到数据之后，发现PSH是1，立刻交给应用进程。而不是等缓存满了，才交付。

3. RST-ReSet

   当RST=1时，表明TCP连接出现问题，需要释放连接，重新建立连接。或者受到了一个非法报文，也会置为1

4. SYN-SYNChronization

   置为1代表请求建立连接的标志。最开始建立连接时，发送方ACK =0,SYN = 1。接收方接收到之后，同意建立连接，则恢复 SYN =1,ACK=1

5. FIN-FINis

   置为1代表请求释放连接的标志

6. 序号-Sequence number

   TCP对每个字节按顺序编号。序号范围[0, 2的32次方-1]，如果达到了最大，则下一个序号，从0继续开始.例如：seq = 12

7. 确认号-Acknowledgement number

   接收端期望发送到下一个报文段的第一个数据字节的序号。如B接受到A的一段报文，序号为100，数据长度为200，则B会回复给A的确认号为301。即ack = 301
   确认号计算公式为

   如果发送方序号为N，那么正常接收方返回的确认号应该为 N+1

   或者

   如果接收方序号为M, 那么代表到M-1为止的所有数据都已经正确收到

8. 窗口

   和确认号ack一起返回，都属于接收端返回。窗口的值代表，接收端还可以接收多少数据。如确认号ack-301，窗口值-400，表示字节从序号301开始，我的缓存空间还可以接受400字节的数据。你慢点发，或者等一会再发

9. 数据偏移-首部长度

   表示报文段的首部有多长，固定长度为20个字节，如果选项中还有其他值，则数据偏移值是要大于20的。 数据偏移单位是4字节字长，因此，数据偏移的最大值为

   1111 转为10进制 $2^3+2^2+2+1=15$, 再乘以4 ，60字节

   减去固定首部长度20，那么就表明TCP报文段的选项长度不能超过40

拥塞控制

了解即可

TCP建立连接过程

建立连接、数据传输、释放连接

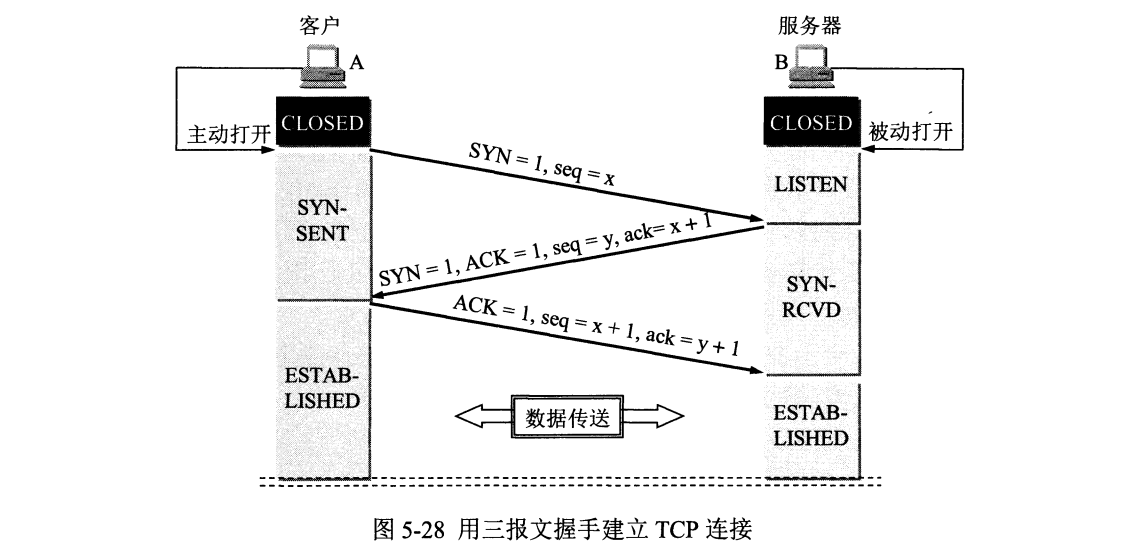

三次握手

A发送SYN请求，请求建立连接，SYN =1,初始序号seq = x ,B同意接受连接，回复A，SYN =1 ACK =1(代表接收到了)，ack = x+1，确认序号；seq = y.A接收到B的响应之后，回复B，ACK =1,seq = x +1 ,ack = y+1.此时连接建立完毕

完整分析可以看下面的利用Wireshark分析TCP三次握手

为什么A最后要确认？

如果A一开始发送了一个请求，因为网络原因，长时间没有达到B。A又发起了一次建立连接请求，和B建立正常连接，通信完毕之后。此时一开始的请求到达B，如果没有最后一个握手，则B确认，连接直接建立。B会一直在等待A发数据，可是这时A已经结束了通信，B端依旧认为，此连接有效，一直等待A发来数据

如果有了最后一个握手，B会发送确认给A，等待A回复。这时A是不会回复的。由于收不到最后一次的确认，则认为未成功建立连接

理解防火墙inbound和outbound规则与TCP握手的关系

现在有一个要求那就是要让主机A能够访问主机B，主机B不能访问主机A，那么防火墙能够做到么？答案是可以的，当主机A的防火墙入站规则限制了主机B,那么主机B想访问主机A的时候，发出的网络包确实会被A的防火墙拦截，那么网络包无法到达A，自然B无法访问A。但是在A访问B的时候，有不少同学有这样的疑惑：此时防火墙不会拦截A发送B网络包，但是在B收到A发来的包以后，向A发送针对之前的网络包的回复包，那么在到达A的时候，岂不是也被主机A的防火墙拦截了？那么主机A迟迟收不到主机B的网络包，岂不是就连接失败，无法访问B了？

事实上，这里面的原理需要解释一下：tcp连接有三次握手，请求连接，同意连接，建立连接。那么入站出站规则则分别均对应请求连接。假设有A和B均开启了80端口，B想访问A的80端口，那么假设A防火墙上面设置了入站规则是禁止B访问，B对A发出的请求连接的网络包确实会被A的防火墙拦截，那么网络包无法到达A，自然B无法访问A,但是在A想访问B的时候，A对B的请求连接的网络包不会被A的防火墙拦截，B收到请求连接的网络包之后对A发出的回复同意连接的网络包实际上是不会被A上的防火墙拦截的，因为A上防火墙拦截的只是请求连接的数据包，不会拦截之后的回复包。同理假如设置了出站规则，那么防火墙拦截的也是请求连接的数据包，假如此时在A的入站规则里面删去B，在出站连接里面添加B，那么就会导致主机B能够访问主机A，主机A不能访问主机B的情况，因为A向B建立连接的请求包被拦截了

上述答案来自于知乎

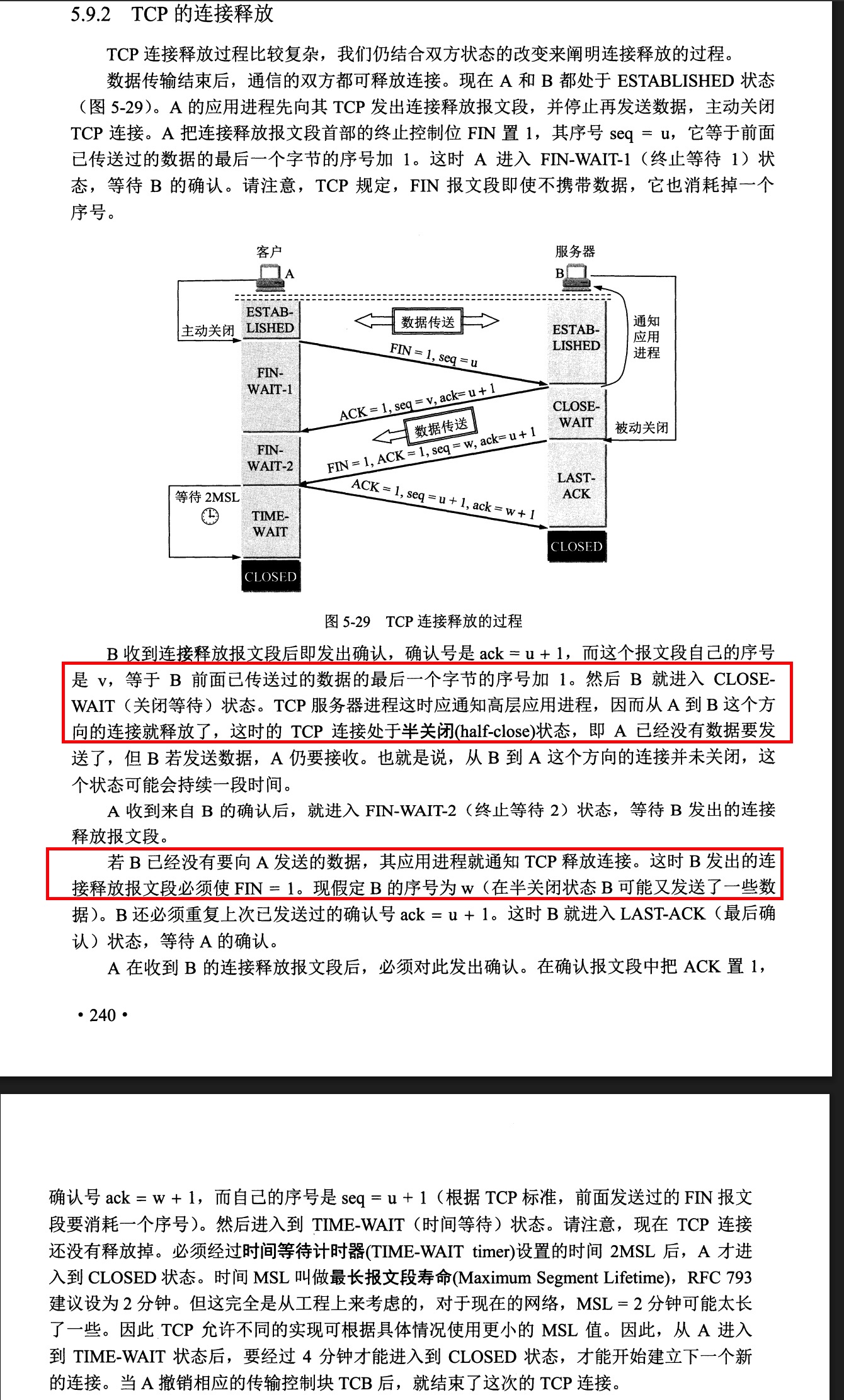

四次挥手

客户端A发送FIN请求释放连接，FYN =1 ，seq = u.服务端B收到A的请求，回复确认。ACK =1,ack = u+1,seq = v。此时数据从B到A可能还未发完，继续发送，最后发送完毕，B也请求释放连接，FIN = 1， seq = 2, ack = u+1,A收到最后的释放连接，回复确认ACK =1,seq = u+1,ack = w+1.B收到后就进入关闭状态。此时连接还未释放，等到等待计时器时间（2MSL，一般为2分钟，2x2=4分钟）过了之后A进入关闭状态。

这里要注意：

• CLOSE-WAIT是被动接受关闭连接的那一方
• 如果被动接受关闭连接的那一方，上层应用代码一直没有调用close方法，那么就会导致TCP连接处于半关闭状态。反应在系统或异常层次为，CLOSE-WAIT很多，此时应该排查代码，是不是哪里忘记关闭连接了

完整分析见下方四次挥手分析

为什么A要等待2MSL时间？

MSL -Maximum Segment Lifetime-最长报文寿命。防止A的最后回复报文B收不到,此时B会进行重传，这是A就会在这个时间段内收到。这是重新启动计时器(4分钟)。如果B重传的时候A为收到进行回复，提前关闭了，B就会关闭不了。

服务器出现大量TIME-WAIT是什么原因?

从4次挥手过程来看，当服务器是主动关闭连接的一方时，当最后1个ACK包发出去后，服务器会进入TIME-WAIT状态。这是一个必经过程

如果出现大量TIME-WAIT，说明服务器端有大量即将关闭的连接，可能是短时间内出现了大量的客户端发起了短连接随即断开

服务器出现大量CLOSE-WAIT是什么原因？

从4次挥手过程来看，当服务器是被动关闭连接的一方时，当收到客户端的FIN包时，回复ACK后，则进入CLOSE-WAIT状态。只有上层应用关闭连接后，底层OS才能真正释放资源，进入到第3步。

如果出现大量CLOSE-WAIT，说明服务器端迟迟没有关闭连接，要么是数据太多；要么是代码存在bug，没有及时关闭连接

使用Wireshark抓取网络包，分析TCP

下载、安装

Wireshark下载地址

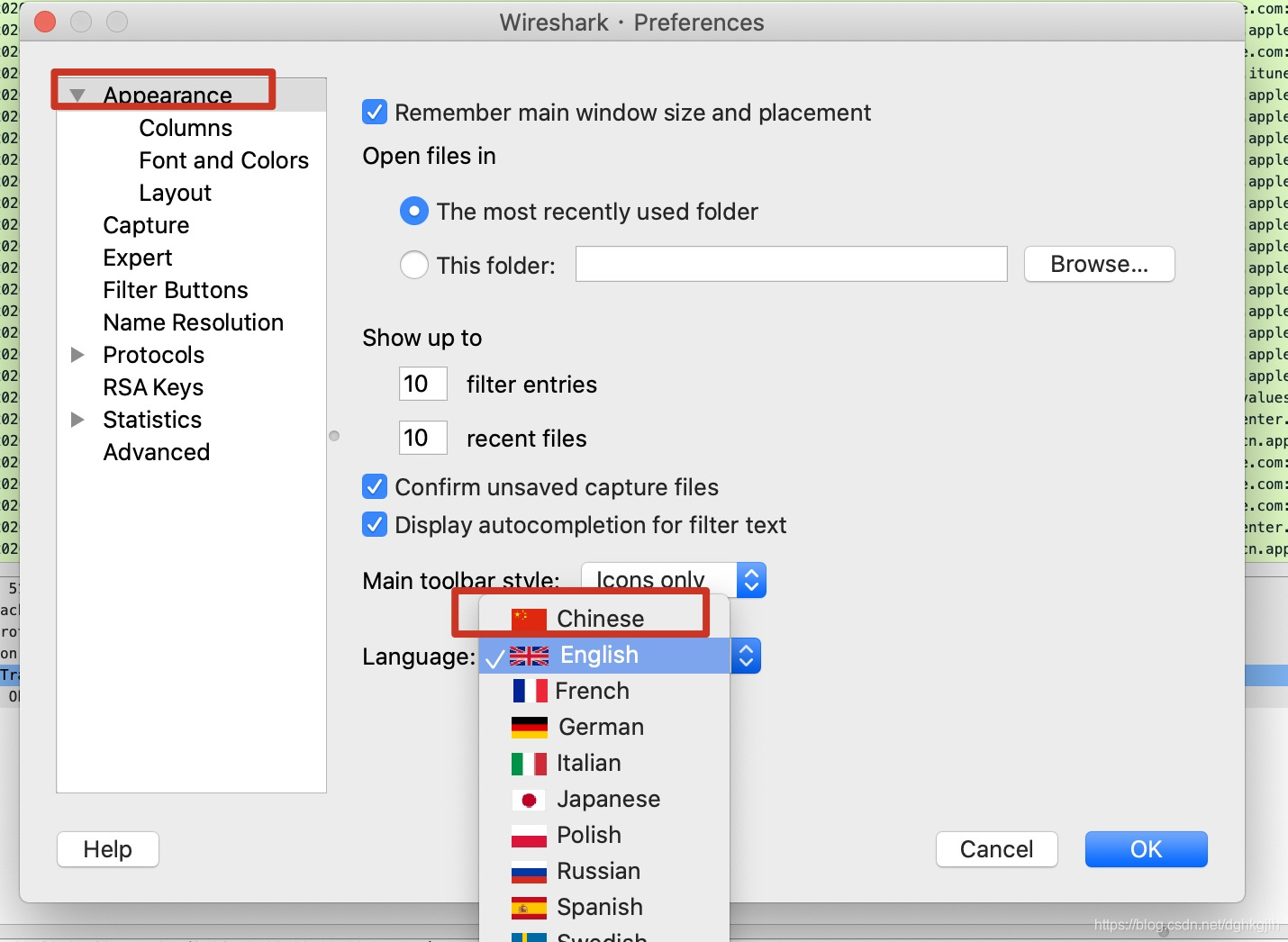

安装之后，切换语言为中文

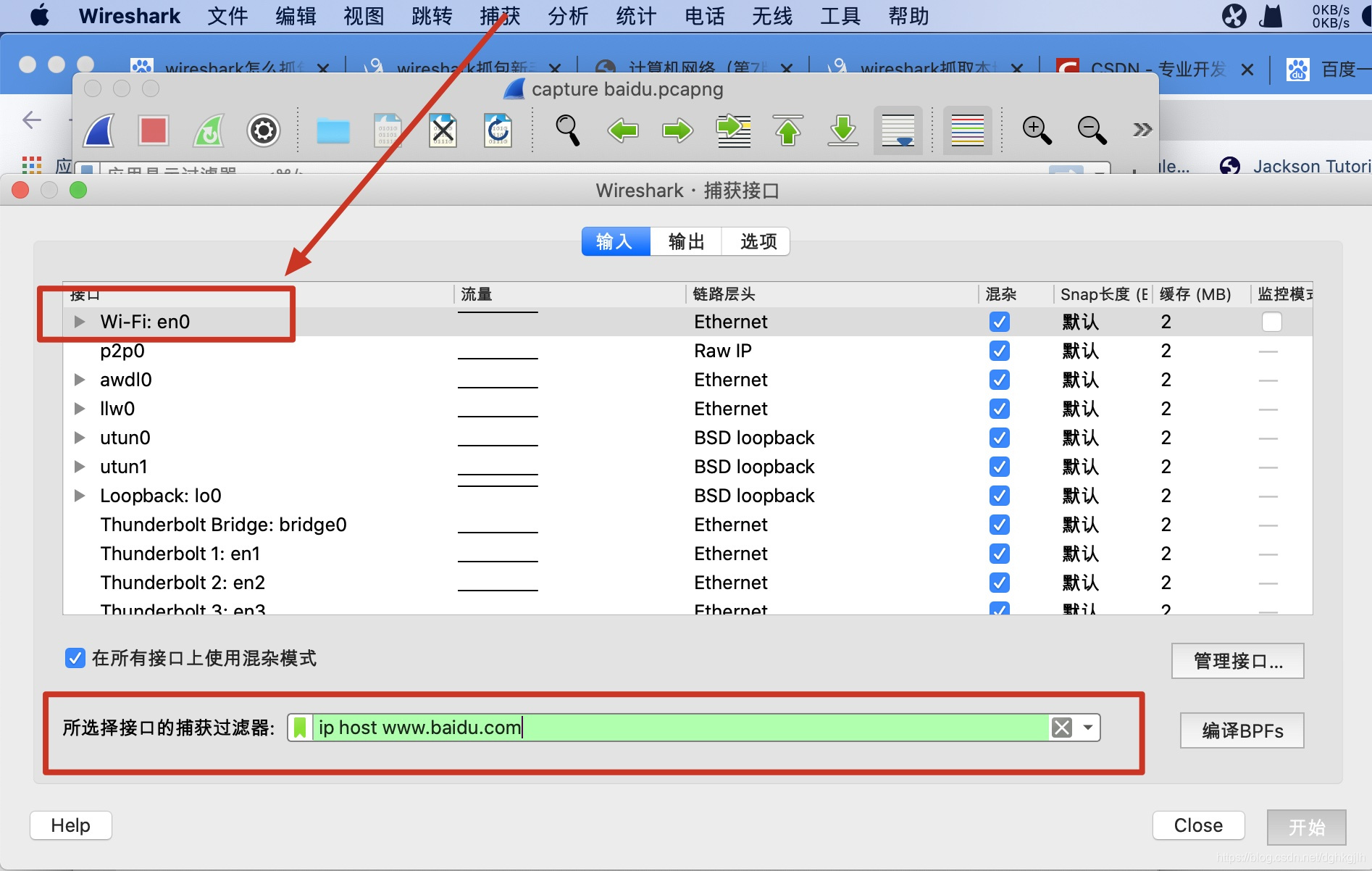

设置捕获过滤器

菜单栏---->捕获---->找到自己的网卡---->设置捕获过滤器---->开始捕获

开始捕获

捕获之前，建议把浏览器的缓存清空，这样可以看到完整的请求过程

在浏览器输入www.baidu.com，会自动打开百度首页，这时候，查看wireshark捕获到的信息

可以看到，在真正地发起HTTP请求之前，有三次TCP连接。可以推测，这就是真正传输数据之前的TCP三次握手。接下来验证

分析三次握手

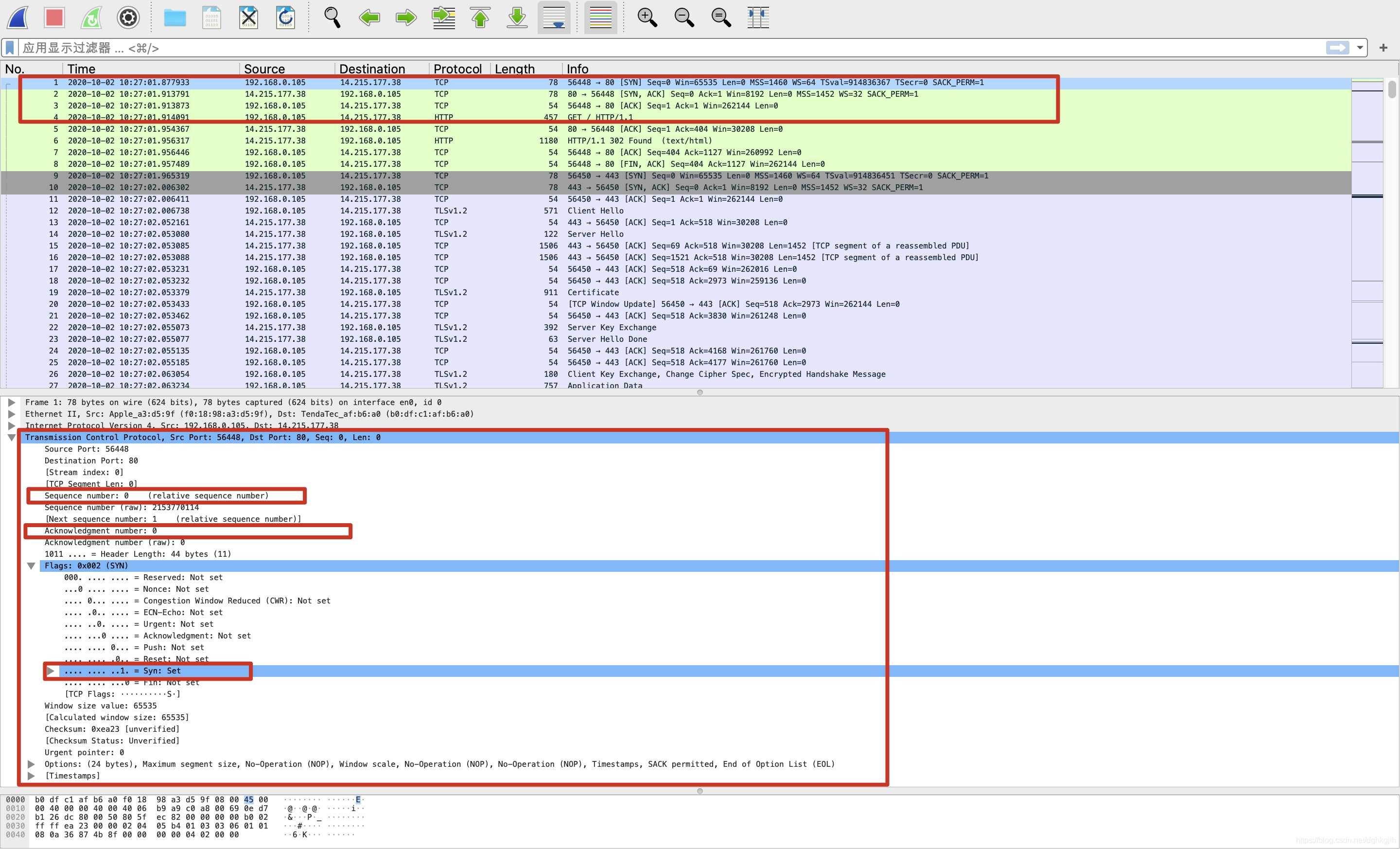

1. 先看整个报文段的结构

   • Source Port：56448 - 源端口

   • Destination Port：80 -目标端口

   • Sequence number：0 -序号

   • Acknowledgment number：0 - 确认号

   • Head Length: 1011- TCP报文首部长度(数据偏移) 转为10进制是11，11 x 4 = 44字节

   • 剩下的标记位 各占一位， 此时Syn被置为1

     注意Head Length和其他标记位一共占用2个字节 完整的格式为1011 0000 0000 0010 ,可以从上面截图中看出来

   • Window size value：65535-窗口

   • Checksum：检验和

   • Urgent pointer：紧急指针

   • Options：24字节 -选项 44 - 20 = 24，还可以看到MSS最大长度为1460字节

   • Timestamps: 时间戳

   可以看到，这和上面的TCP报文段结构一致

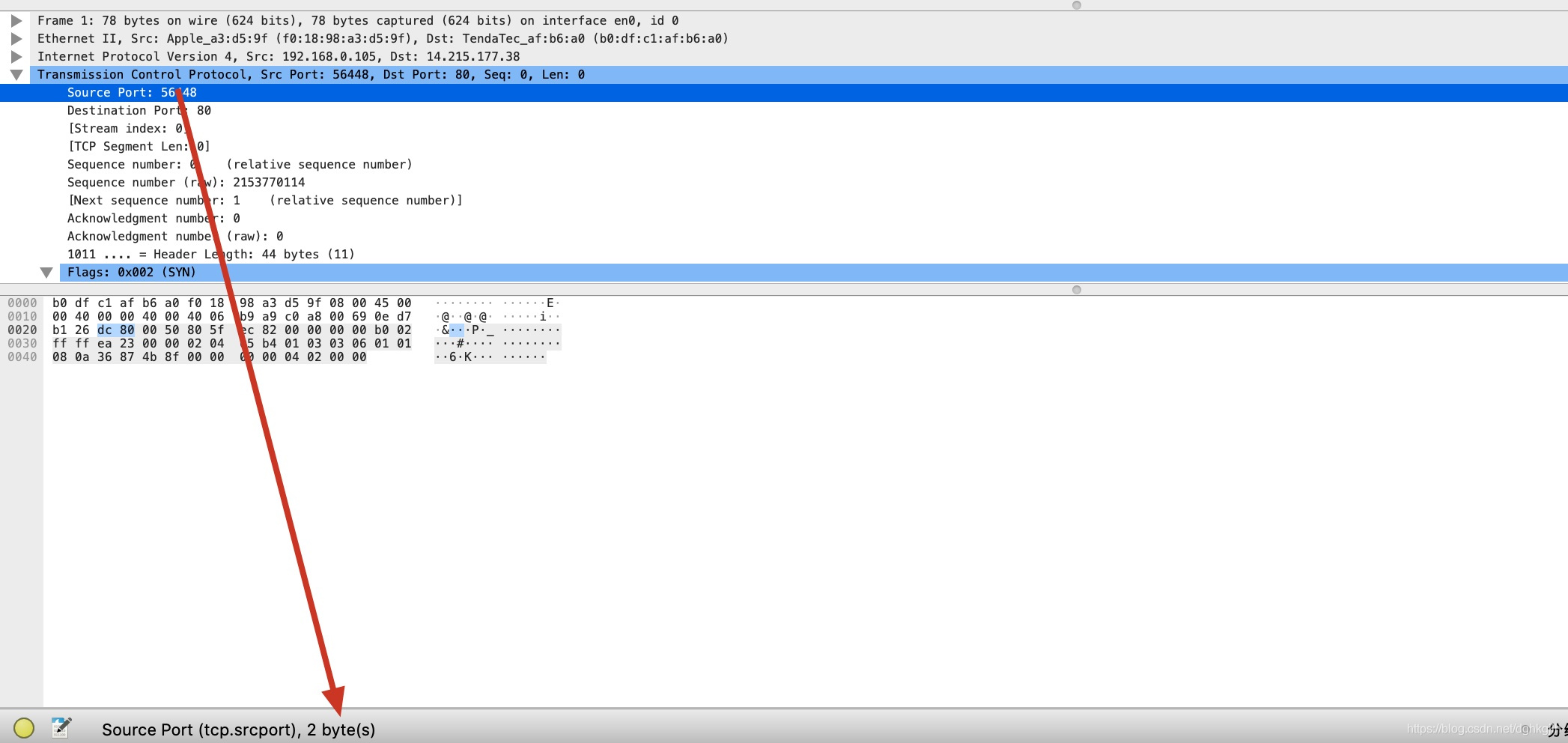

   如何看到，每一个字段究竟是不是占了上面说的字节数？


   停在每个字段处，会自动显示，占的字节数

2. 第一个报文段中可以看到 序号是0，确认号是0 ，标记位中的Syn是1，这和上面说的三次握手的第一步一致，即客户端发送TCP报文段，将Syn置为1,代表请求和服务端建立TCP连接

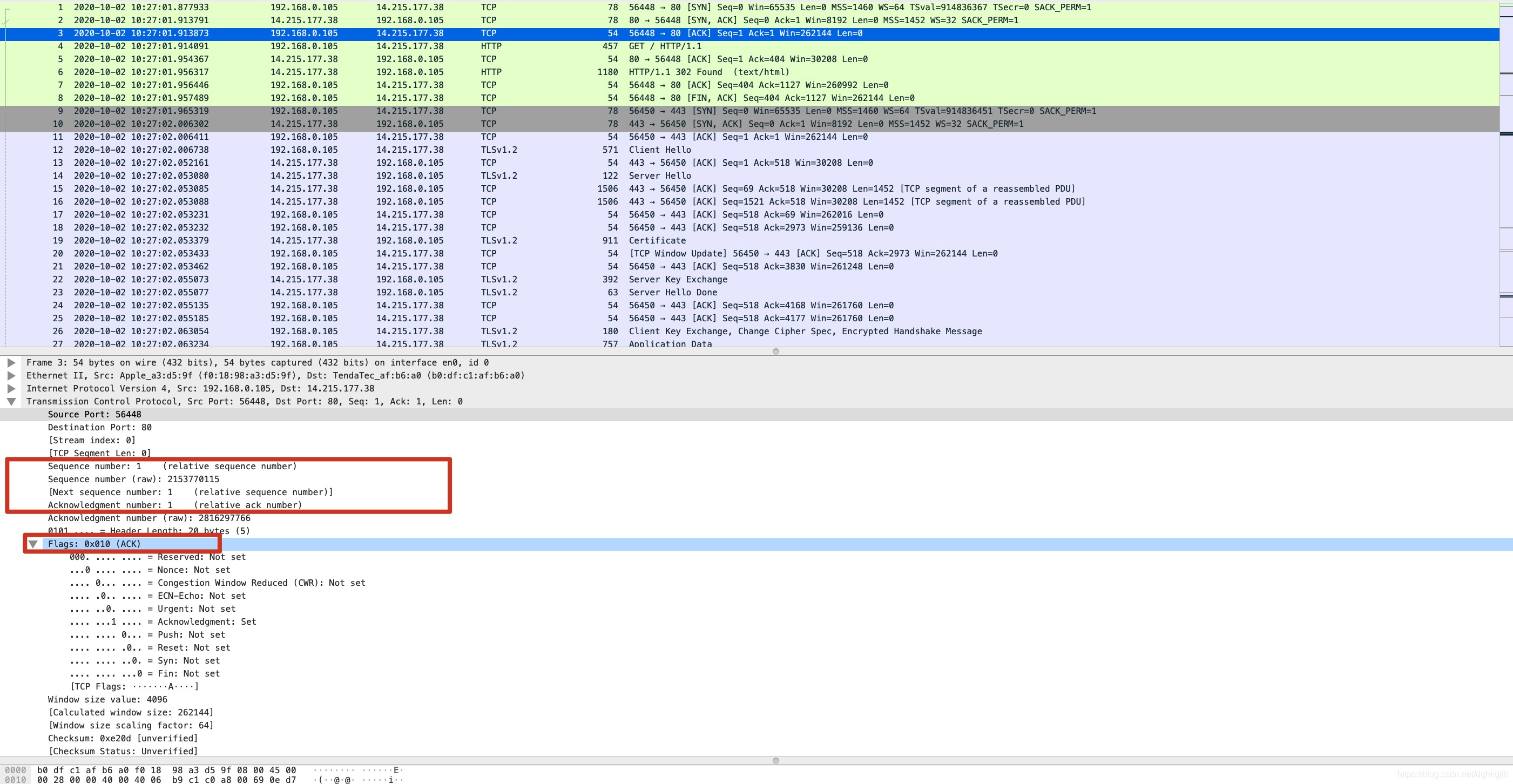

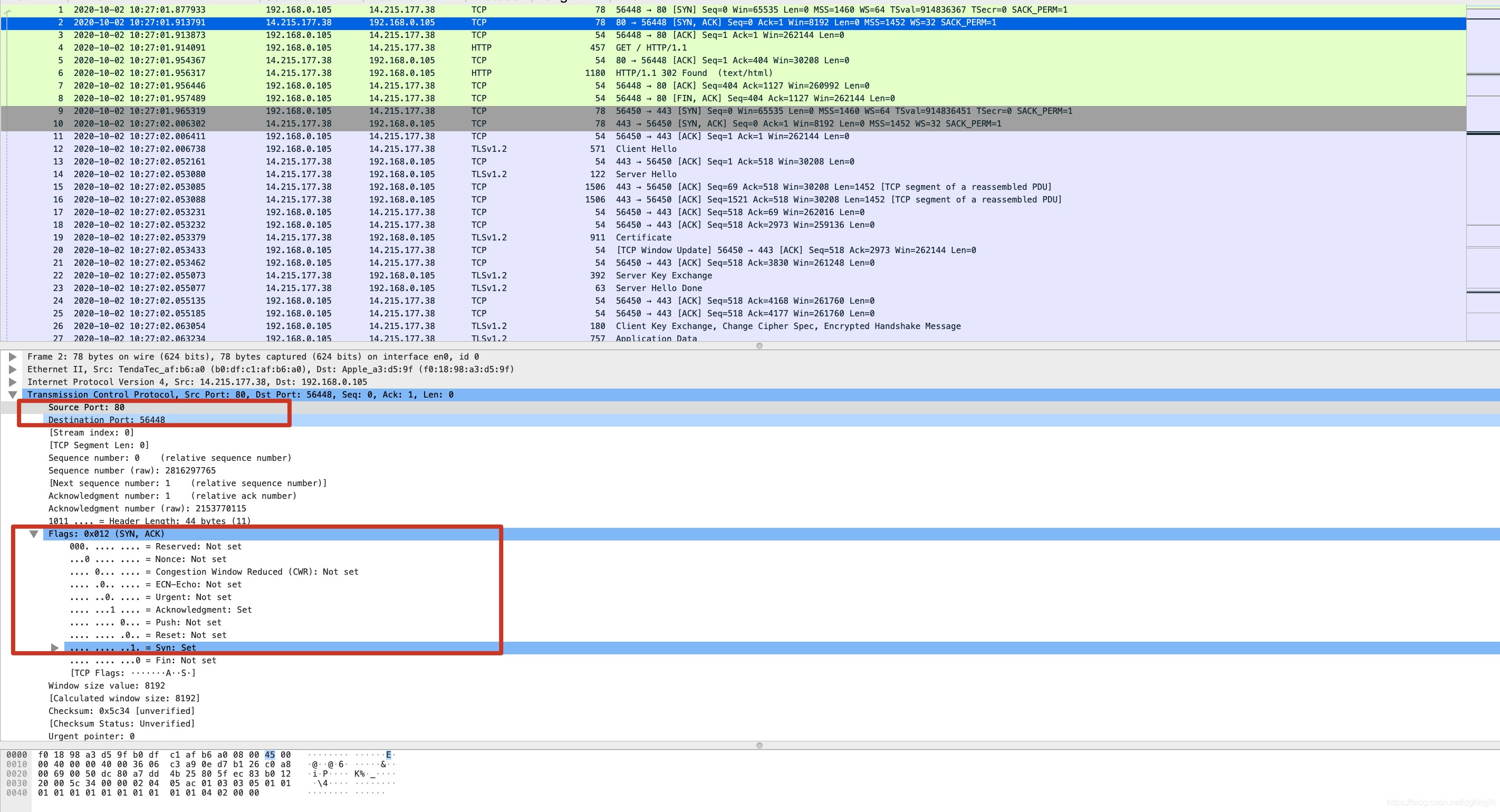

3. 按照上面所述，那么第二个TCP报文段，则应该是由服务端响应给客户端的，那么服务端的标记位会将Ack置为1，代表服务端收到了刚才的报文；Syn置为1，代表同意建立连接；并且服务端的序号为0，确认号为1。为什么确认号为1呢？上面的TCP报文格式那里说过了，1 -1 = 0，代表，到0号为止，所有数据都已经收到了。查看第二个TCP报文段，


   源端口和目标端口已经更换了为止，确实是服务器的80端口返回的，标记位也是正确的，确认序号也是正确的。

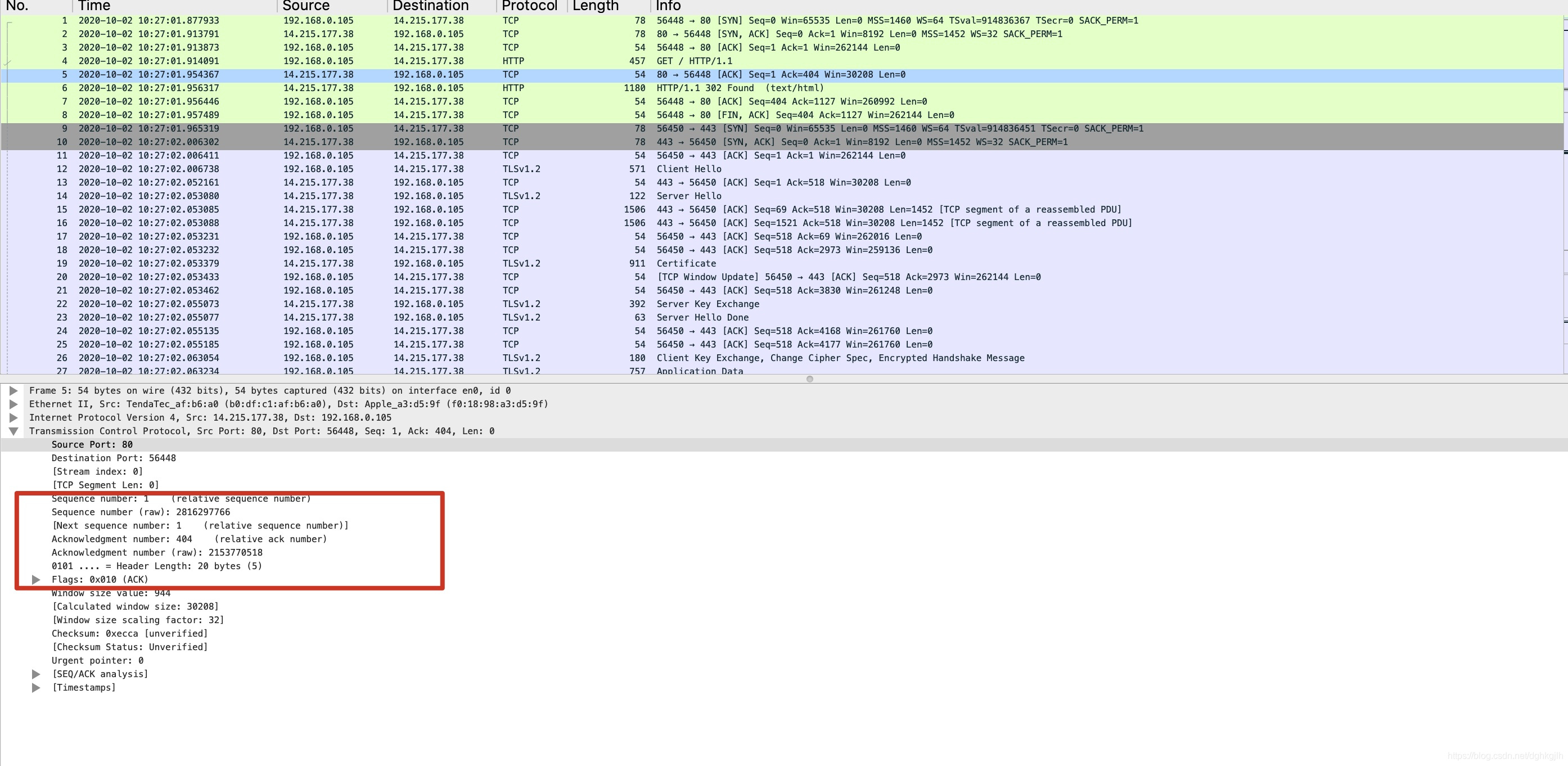

4. 那么最后一次握手。则发送的信息应该是，序号为1，确认号为1，标记位ACK为1


   到此为止，TCP三次握手建立完毕。接下来，才会真正发起HTTP请求

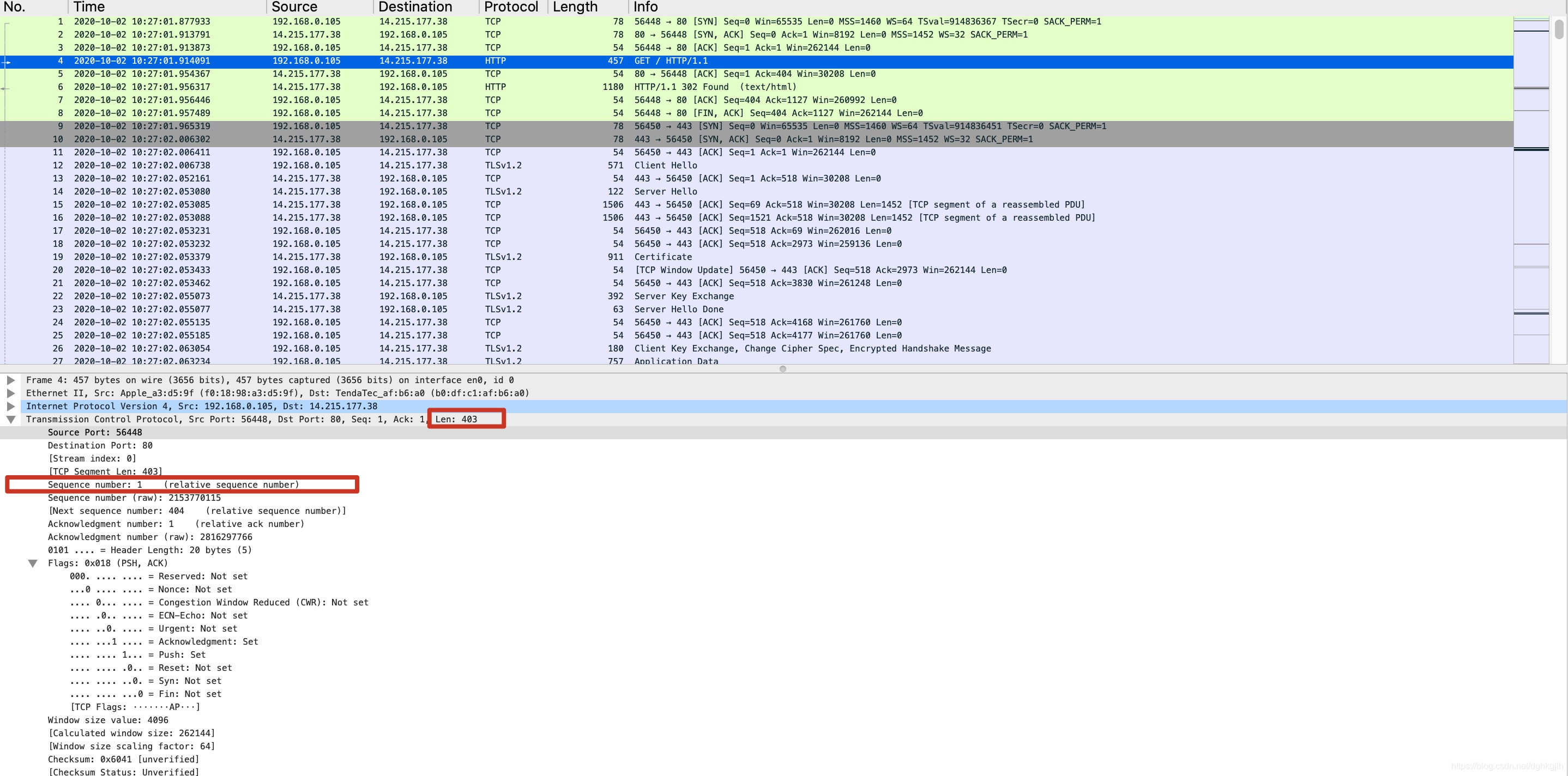

5. 客户端发起HTTP请求，序号为1，确认号为1，ACK为1


   可以看到，这次发送的数据字节长度为403。如果服务端接收正常的话，那么服务端的确认序号应该为404，ACK为1，序号为1.

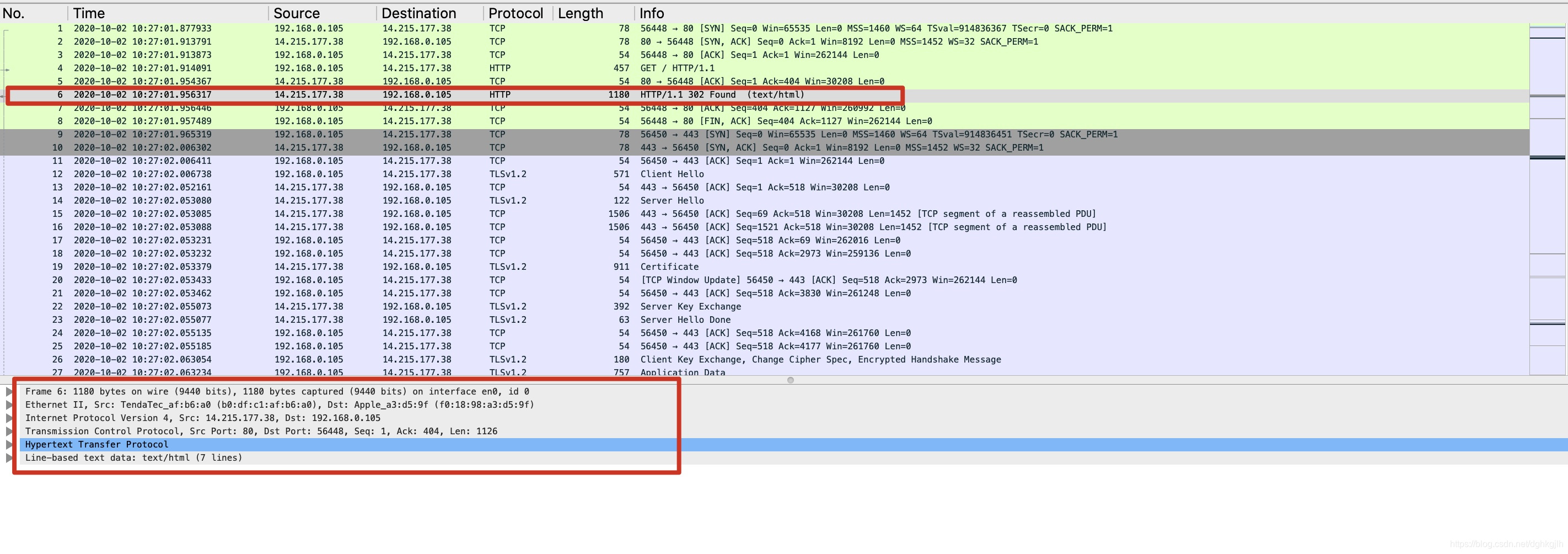

6. 也可以在任意一个HTTP请求中看到，我们说的5层结构


   从下到上分别为，HTTP - TCP - IP - Ethernet - Frame

分析四次挥手

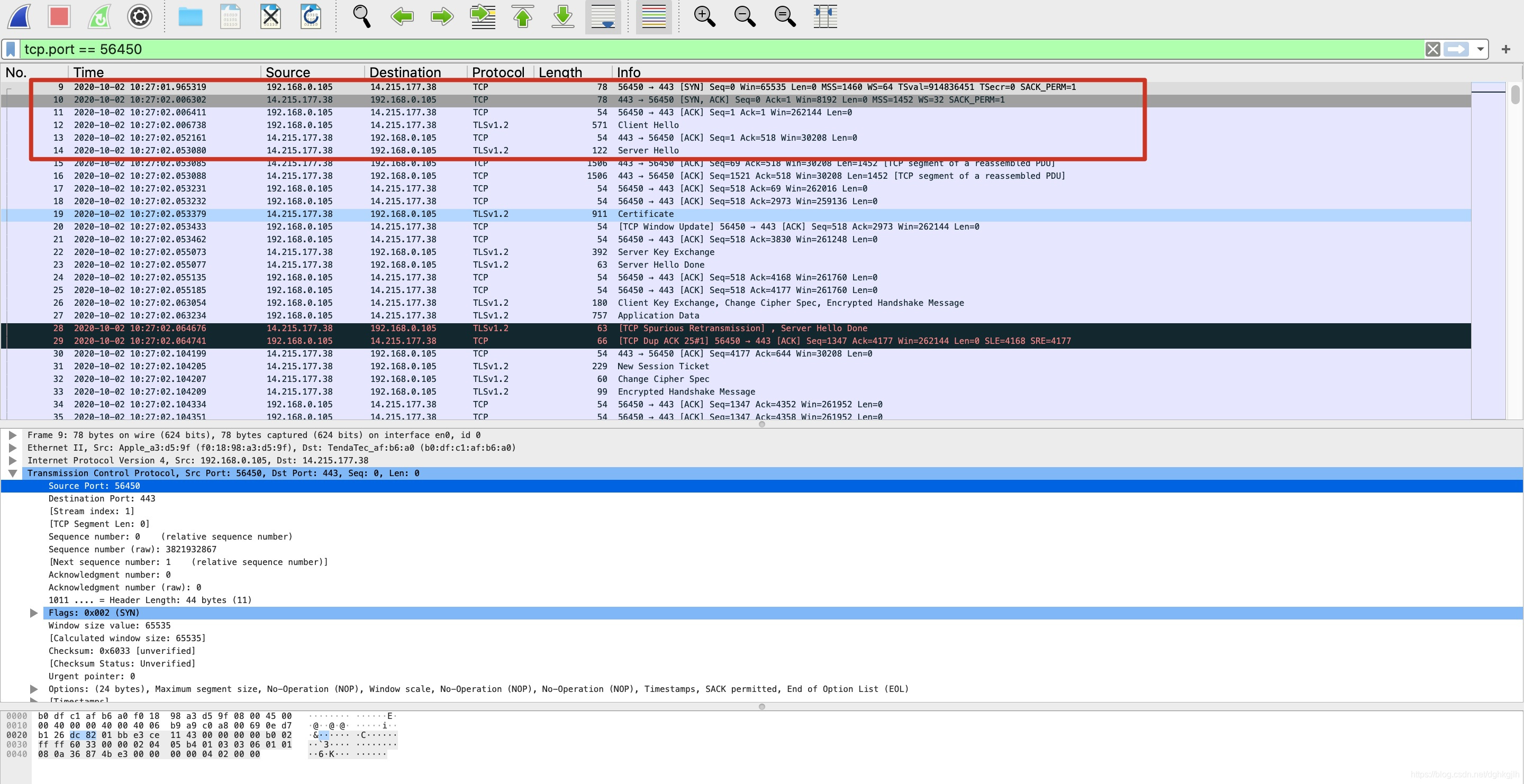

随便找一条TCP连接，这里这端口为56450的TCP连接

一开始同百度服务器的443端口建立TCP连接。可以看到，建立连接之后，使用TLS-Transport Layer Security-传输层安全 协议，对TCP传输信息进行加密

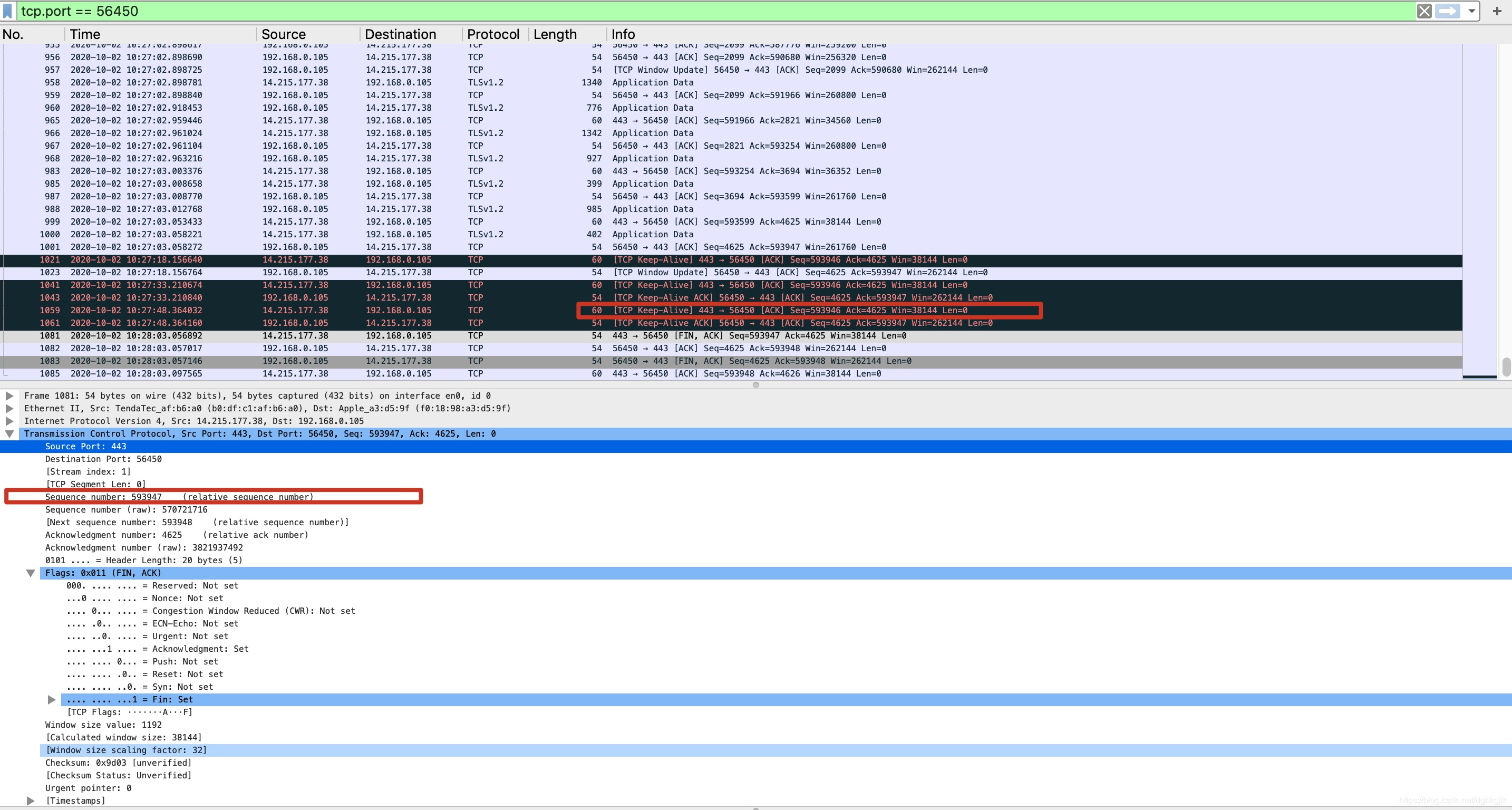

找到释放连接的位置

可以看到，

1. 先是由443端口主动断开连接，443最后发送的序号是593946，那么，此时，要决定断开连接，向56450发送TCP数据报，告知，我这边准备断开连接了，这一条TCP数据报的序号为最后发送信息序号+1，即593947，标志位FIN为1。
2. 此时本机46450端口收到，确认收到信息。回复给443端口，序号为4625，ACK 是1，确认号为593948，即到593727为止的编号字节，全部收到。
3. 收到ACK信息之后，此时443端口处于终止等待状态
4. 过了一段时间，注意看，是过了一小段时间，本机向443端口发送释放TCP连接请求，FIN 是1，ACK是1，确认号依旧为593948，序号为4625
5. 443收到释放请求之后，进行回复。ACK 为1，序号依旧为593948，确认序号为4626

至此四次挥手完毕，56450端口收到443的ACK确认之后，即关闭。等待2MSL时间后，443进入关闭状态。

56450必须收到最后ACK的确认才关闭。所以，443要等待一段时间，一旦在收到FIN的TCP报文之后，发送完ACK，就关闭。那么网络一旦出现问题，56450客户端，则收不到ACK确认，那么56450则会进行超时重传，而此时的443端口的TCP连接已经关闭，无法对56450进行回复，那么客户端就无法关闭

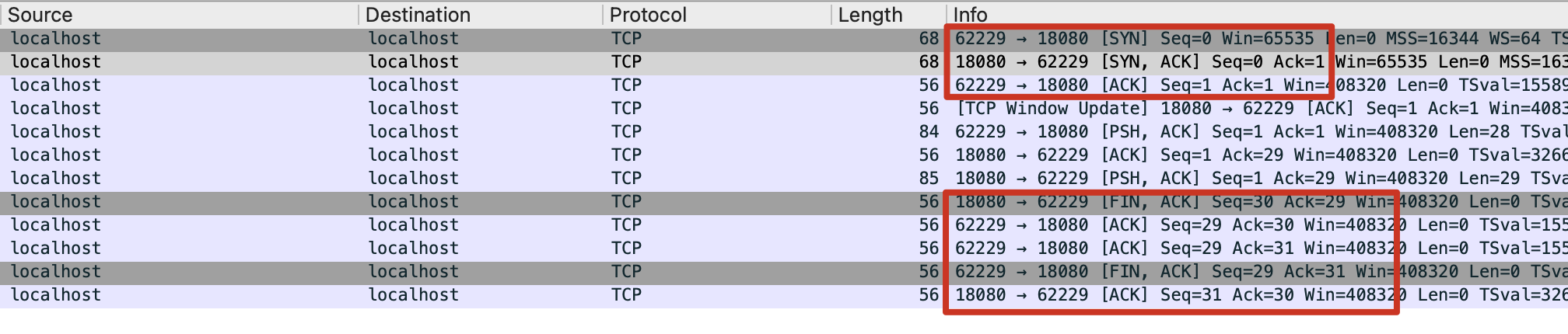

如何快速找到握手开始的地方和挥手开始的地方？

根据上述博文，直接看TCP头部的控制位即可

• 发起连接的第1个包是SYN标记
• 关闭连接的第1个包是FIN标记，来自主动关闭连接的一方；第3个包也是FIN，来自于被动关闭连接的一方
