1

网友求助

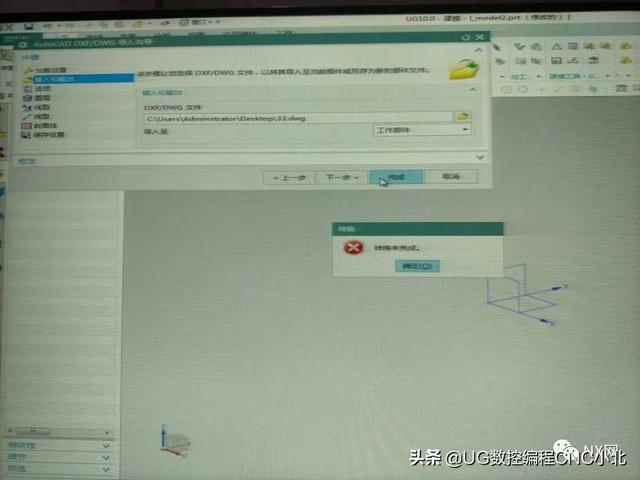

UG导入导出Dwg,Dxf文件提示：转换未完成，网上说的方法都试了一遍没用怎么办？

2

老叶解答

这是因为导不出DWG/DXF文件的原因有多种，你找到的解决方案可能并不是你所在的问题，也有可能是你没有按解决方案中的做到位。

你可以按以下几个原因排查：

1、高版本NX软件，在导入DWGDXF的时候，有个设置选项，要把它改成选择导入导出至【工作部件】，不要导入至【新部件】，有时软件默认就是导到新建部件的，造成DWGDXF文件无法导入，这个虽然不是什么BUG，但却是一个常见的CAD文件无法输入的常见问题。

2、看下有没有安装JAVA，并且版本要匹配，可以在控制面板里看到，有高版本的JAVA要将它卸载,然后安装NX10.0匹配的JAVA安装程序(我的NX10.0安装包里有带JAVA软件)。

3、显卡驱动问题，有些时候显卡驱动不兼容，也会导致无法导出CAD文件，排除方法可以将显卡驱动卸载，然后重新打开NX软件再导出DWGDXF试一下，如果可以打开，则说明就是显卡驱动引起的问题，可以更新或者换一个显卡驱动版本安装(显卡驱动并不一定越新越好，在更新最新显卡驱动以后，如果还是不行可以尝试更旧的显卡驱动)。

4、要检查一下你的DWGDXF转换程序文件是否存在、没有被损坏或者被加密软件加密。目录在：C:Program FilesSiemensNX 10.0DXFDWG，看看这个文件目录里有没有文件，或者说文件有没有少了，可以查看你的电脑安全软件、安全卫士、电脑管家等隔离区有没有NX软件路径下的文件被隔离，有的话请恢复文件。

5、导出DWGDXF文件的时候，最好使用英文路径和文件名称。

6、有可能是用户默认设置问题，可以在：NX软件菜单—文件—实用工具—用户默认设置—制图—常规/设置—标准—选择【GB】—确定—重启NX软件。

7、有些NX软件版本，制图里的图纸无法导出，这是因为有小BUG(早期NX版本有出现过)，发现这样的问题时，可以在投影视图的时候，随意创建一个【剖视图】，再导出即可。

一般来说，UG软件无法导出CAD文件，就以上几种原因，请自行排查一下。

你还遇到什么样的？
