分水岭算法与漫水填充法相似，都是模拟水淹过山地的场景，区别是漫水填充法是从局部某个像素值进行分割，是一种局部分割算法，而分水岭法是从全局出发，需要对全局都进行分割。

分水岭算法会在多个局部最低点开始注水，随着注水量的增加，水位越来越高会淹没局部像素值较小的像素点，最后两个相邻的凹陷区域的水会汇集在一起，并在汇集处形成了分水岭。分水岭的计算过程是一个迭代标注的过程，经典的计算方式主要分为以下两个步骤：

• Step1：排序过程，首先对图像像素的灰度级进行排序，确定灰度值较小的像素点，该像素点即为开始注水点；
• Step2：淹没过程，对每个最低点开始不断注水，不断掩模周围的像素点，不同注水处的水汇集在一起，形成分割线。

OpenCV 4提供了用于实现分水岭法分割图像的watershed()函数，该函数的函数原型在代码清单8-19中给出。

代码清单8-19 watershed()函数原型	void cv::watershed(InputArray  image,	                       InputOutputArray  markers 	                       )

• image：输入图像，数据类型为CV_8U的三通道图像。
• markers：输入/输出CV_32S的单通道图像的标记结果，与原图像具有相同的尺寸。

该函数根据期望标记结果实现图像分水岭分割。函数的第一个参数是需要进行分水岭分割的图像，该图像必须是CU_8U的三通道彩色图像。函数第二个参数用于输入期望分割的区域，在将图像传递给函数之前，必须使用大于0的整数索引粗略的勾画图像期望分割的区域。因此，每个标记的区域被表示为具有像素值1、2、3等的一个或多个连通分量。标记图像的尺寸与输入图像相同且数据类型为CV_32S，可以使用findContours()函数和drawContours()函数从二值掩码中得到此类标记图像，标记图像中所有没有被标记的像素值都为0。在函数输出时，两个区域之间的分割线用-1表示。

为了了解该函数的用法，在代码清单8-20中给出了利用watershed()函数对图像进行分割的示例程序。程序中通过图像的边缘区域对图像进行标记，首先利用Canny()函数计算图像的边缘，之后利用findContours()函数计算图像中的连通域，并通过drawContours()函数绘制连通域得到符合格式要求的标记图像，最后利用watershed()函数对图像进行分割。为了增加分割后不同区域之间的对比度，随机对不同区域进行上色，结果如图8-12所示，同时提取原图像中每个被分割的区域，部分结果在图8-13给出。

代码清单8-20 myWatershed.cpp分水岭法分割图像#include #include using namespace std;using namespace cv;int main(){	Mat img, imgGray, imgMask;	Mat maskWaterShed;  // watershed()函数的参数	img = imread("HoughLines.jpg");  //原图像	if (img.empty())	{		cout << "请确认图像文件名称是否正确" << endl;		return -1;	}	cvtColor(img, imgGray, COLOR_BGR2GRAY);	//GaussianBlur(imgGray, imgGray, Size(5, 5), 10, 20);  //模糊用于减少边缘数目	//提取边缘并进行闭运算	Canny(imgGray, imgMask, 150, 300);	//Mat k = getStructuringElement(0, Size(3, 3));	//morphologyEx(imgMask, imgMask, MORPH_CLOSE, k);	imshow("边缘图像", imgMask);	imshow("原图像", img);	//计算连通域数目	vector> contours;	vector hierarchy;	findContours(imgMask, contours, hierarchy, RETR_CCOMP, CHAIN_APPROX_SIMPLE);	//在maskWaterShed上绘制轮廓,用于输入分水岭算法	maskWaterShed = Mat::zeros(imgMask.size(), CV_32S);	for (int index = 0; index < contours.size(); index++)	{		drawContours(maskWaterShed, contours, index, Scalar::all(index + 1),			-1, 8, hierarchy, INT_MAX);	}	//分水岭算法   需要对原图像进行处理	watershed(img, maskWaterShed);	vector colors;  // 随机生成几种颜色	for (int i = 0; i < contours.size(); i++)	{		int b = theRNG().uniform(0, 255);		int g = theRNG().uniform(0, 255);		int r = theRNG().uniform(0, 255);		colors.push_back(Vec3b((uchar)b, (uchar)g, (uchar)r));	}	Mat resultImg = Mat(img.size(), CV_8UC3);  //显示图像	for (int i = 0; i < imgMask.rows; i++)	{		for (int j = 0; j < imgMask.cols; j++)		{			// 绘制每个区域的颜色			int index = maskWaterShed.at(i, j);			if (index == -1)  // 区域间的值被置为-1(边界)			{				resultImg.at(i, j) = Vec3b(255, 255, 255);			}			else if (index <= 0 || index > contours.size())  // 没有标记清楚的区域被置为0 			{				resultImg.at(i, j) = Vec3b(0, 0, 0);			}			else  // 其他每个区域的值保持不变：1，2，…，contours.size()			{				resultImg.at(i, j) = colors[index - 1];  // 把些区域绘制成不同颜色			}		}	}	resultImg = resultImg * 0.6 + img * 0.4;	imshow("分水岭结果", resultImg);	//绘制每个区域的图像	for (int n = 1; n <= contours.size(); n++)	{		Mat resImage1 = Mat(img.size(), CV_8UC3);  // 声明一个最后要显示的图像		for (int i = 0; i < imgMask.rows; i++)		{			for (int j = 0; j < imgMask.cols; j++)			{				int index = maskWaterShed.at(i, j);				if (index == n)					resImage1.at(i, j) = img.at(i, j);				else					resImage1.at(i, j) = Vec3b(0, 0, 0);			}		}		//显示图像		imshow(to_string(n), resImage1);	}	waitKey(0);	return 0;}

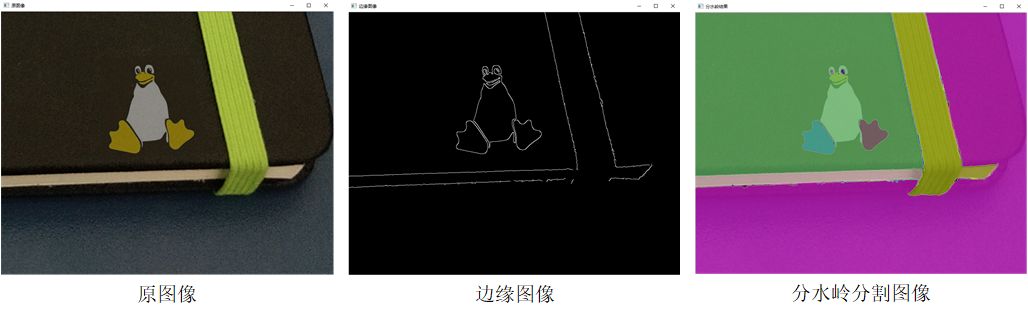

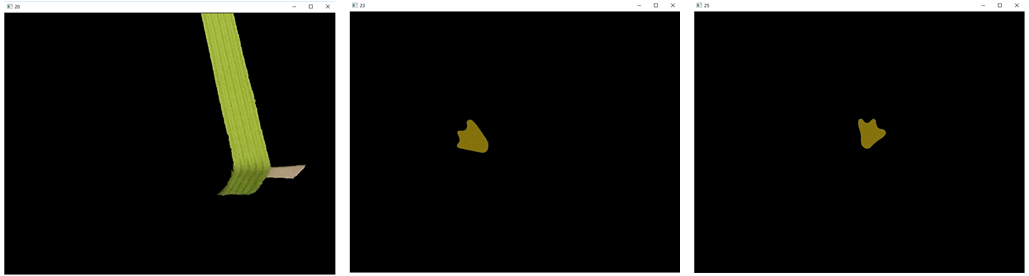

图8-12 myWatershed.cpp程序中分水岭分割结果 图8-13 myWatershed.cpp程序中被分割区域的原图像 从零学习OpenCV 4往期推荐
