一、数据介绍土壤质地类型数据来源于世界土壤数据库(HWSD，Harmonized World Soil Database)。该数据是空间分辨率为公里的网格数据，提供了各个格网点的土壤类型、土壤相位、土壤理化性状等信息。

国内数据下载地址
http://westdc.westgis.ac.cn/data/611f7d50-b419-4d14-b4dd-4a944b141175全球数据下载地址：
http://www.fao.org/soils-portal/soil-survey/soil-maps-and-databases/harmonized-world-soil-database-v12/en/

二、数据下载数据下载说明FAO SOILS PORTAL下载网址内容如上图，其中全球土壤数据查看器(见下图)仅仅只能查看全球土壤信息，并不能提供下载服务。我们只需要下载后面两个链接即可。全球土壤数据查看器下载解压后文件内容如下，包括一个BIL格式的全球栅格数据，和HWSD的数据库文件。下载结果查看三、数据处理

本次处理目的得到山东省的土壤类型分类图

打开数据库文件，选择HWSD_DATA右键导出为EXCEL。

数据库文件导出Excel

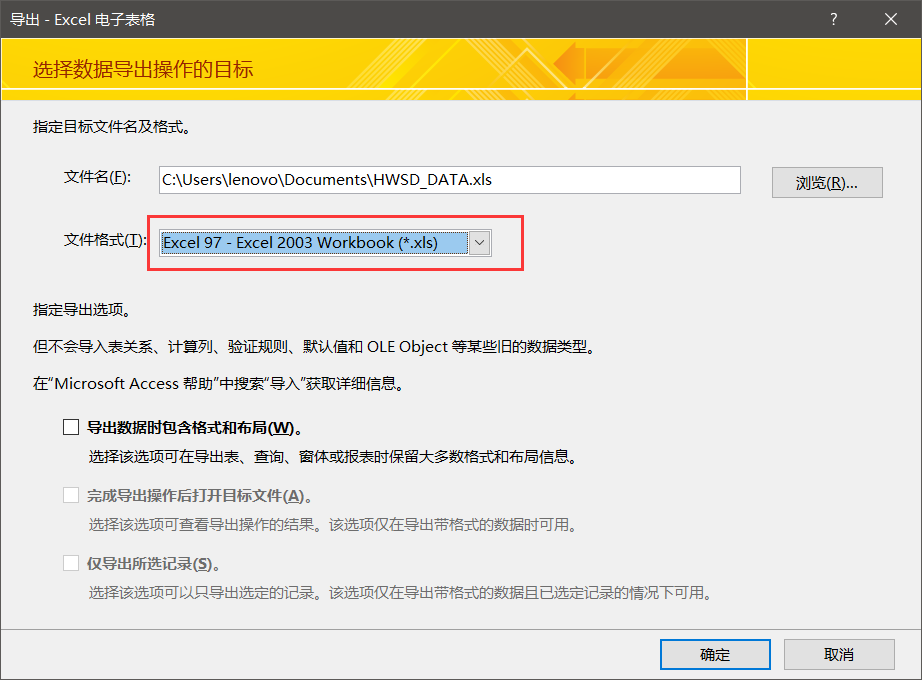

文件格式最好选择如下，否则在导入ArcGis的时候容易报错。

导出文件格式选择

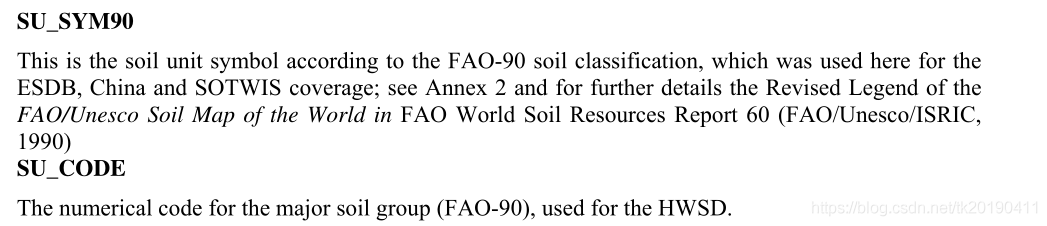

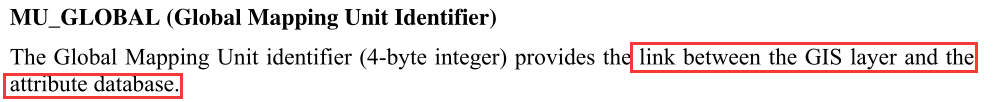

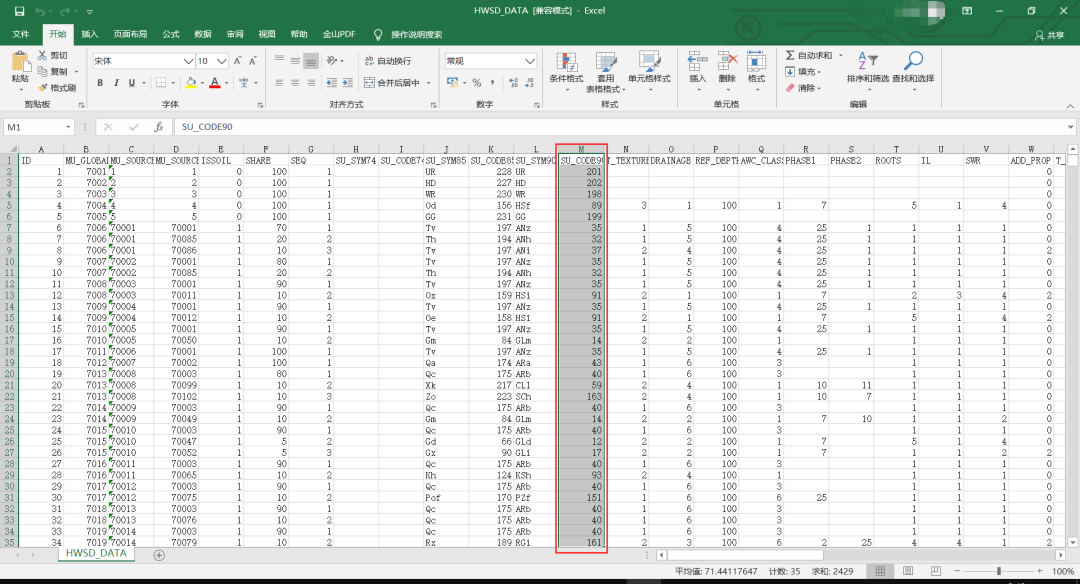

导出数据查看查看官方手册，可知MU_GLOBAL是提供数据库文件和栅格文件连接的ID。官方手册说明1SU_SYM90和CODE是在FAO90分类系统下的土壤类型代码。官方手册说明2这里给大家附上数据说明：数据来源于联合国粮农组织(FAO)和维也纳国际应用系统研究所(IIASA)所构建的世界土壤数据库。中国境内数据源为第二次全国土地调查南京土壤所所提供的1：100万土壤数据。该数据可为建模者提供模型输入参数，农业角度可用来研究生态农业分区，粮食安全和气候变化等。数据格式：grid栅格格式，投影为WGS84。采用的土壤分类系统主要为FAO-90。

土壤属性表主要字段包括:

SU_SYM90(FAO90土壤分类系统中土壤名称)；

SU_SYM85(FAO85分类);

T_TEXTURE(顶层土壤质地);

DRAINAGE(19.5);

REF_DEPTH(土壤参考深度);

AWC_CLASS(19.5);

AWC_CLASS(土壤有效水含量);

PHASE1: Real (土壤相位);

PHASE2: String (土壤相位)；

ROOTS: String (到土壤底部存在障碍的深度分类)；

SWR: String (土壤含水量特征)；

ADD_PROP: Real (土壤单元中与农业用途有关的特定土壤类型)；

T_GRAVEL: Real (碎石体积百分比)；

T_SAND: Real (沙含量)；

T_SILT: Real (淤泥含量)；

T_CLAY: Real (粘土含量)；

T_USDA_TEX: Real (USDA土壤质地分类)；

T_REF_BULK: Real (土壤容重)；

T_OC: Real (有机碳含量)；

T_PH_H2O: Real (酸碱度)

T_CEC_CLAY: Real (粘性层土壤的阳离子交换能力)；

T_CEC_SOIL: Real (土壤的阳离子交换能力)

T_BS: Real (基本饱和度)；

T_TEB: Real (交换性盐基)；

T_CACO3: Real (碳酸盐或石灰含量)

T_CASO4: Real (硫酸盐含量)；

T_ESP: Real (可交换钠盐)；

T_ECE: Real (电导率)。

其中以T_开头属性字段表示上层土壤属性(0-30cm)，以S_开头属性字段表示下层土壤属性(30-100cm)。

具体属性值代表何意义请参考文件夹下说明文档*.pdf及数据库*.mdb。

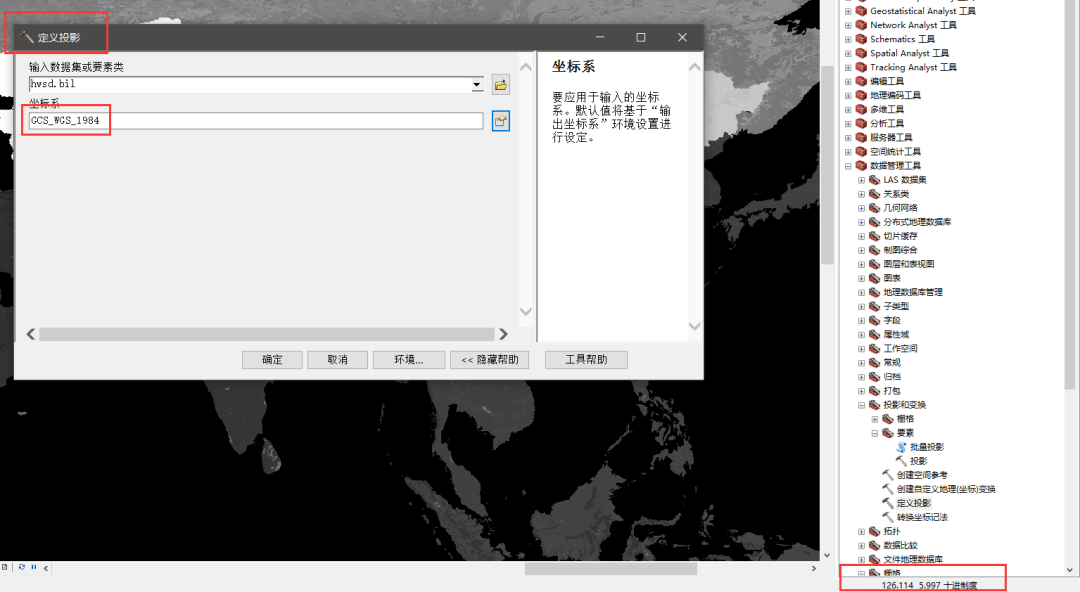

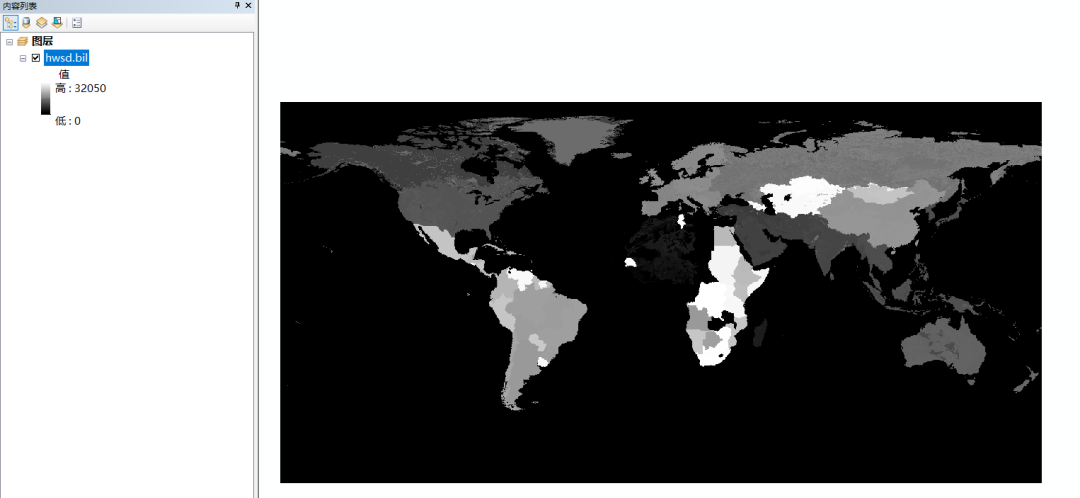

在ArcGIS中链接HWSD所在的文件夹，直接将栅格文件拖到左边窗口即可打开。栅格文件导入ArcGIS由于原始栅格没有空间参考信息，所以需要定义一下投影，选择WGS_1984地理坐标系(可根据需要修改)。定义投影坐标系

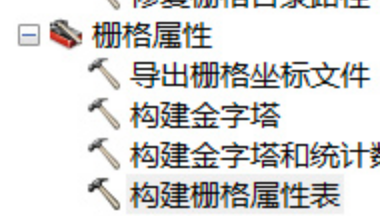

为栅格影像创建属性表，方法如下：有时候一个栅格数据有属性值，但是“打开属性表”不可用，此时候可以通过ARCGIS中的“创建属性表“工具解决。需要注意的是此栅格数据集必须只有单一波段。不能为具有 32 位浮点像素类型的栅格数据集构建栅格属性表。

单一波段栅格属性创建

如果是浮点型型像素的栅格，可以通过以下两种方法来解决：

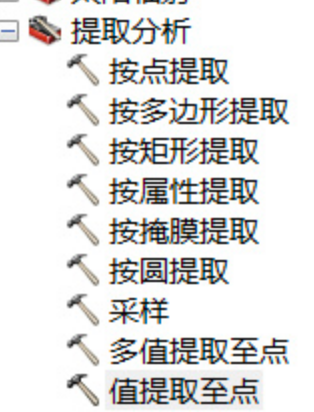

1、把栅格转点，”栅格转点“再用”值提取至点“的工具，获得属性表。(或者“采样”工具也可)

栅格转点创建属性表

2、直接重分类，获取属性表。

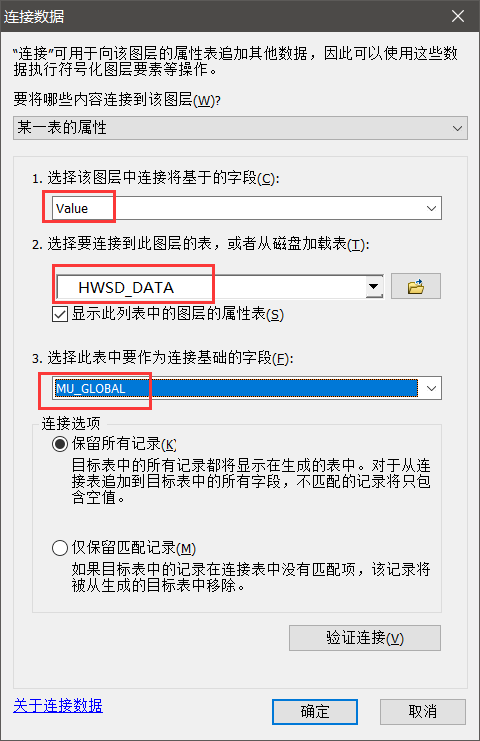

右键栅格图层连接和关联，连接，选择之前导出的HWSD_DATA.xls文件。

链接数据属性表

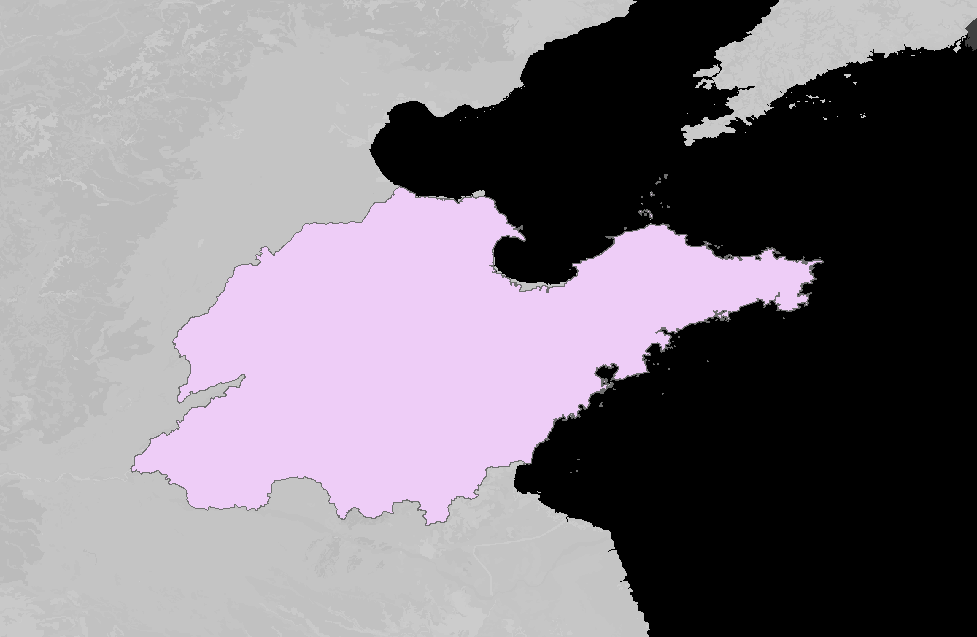

在这里我加载了山东的WGS_1984地理坐标的矢量文件。

山东省矢量图

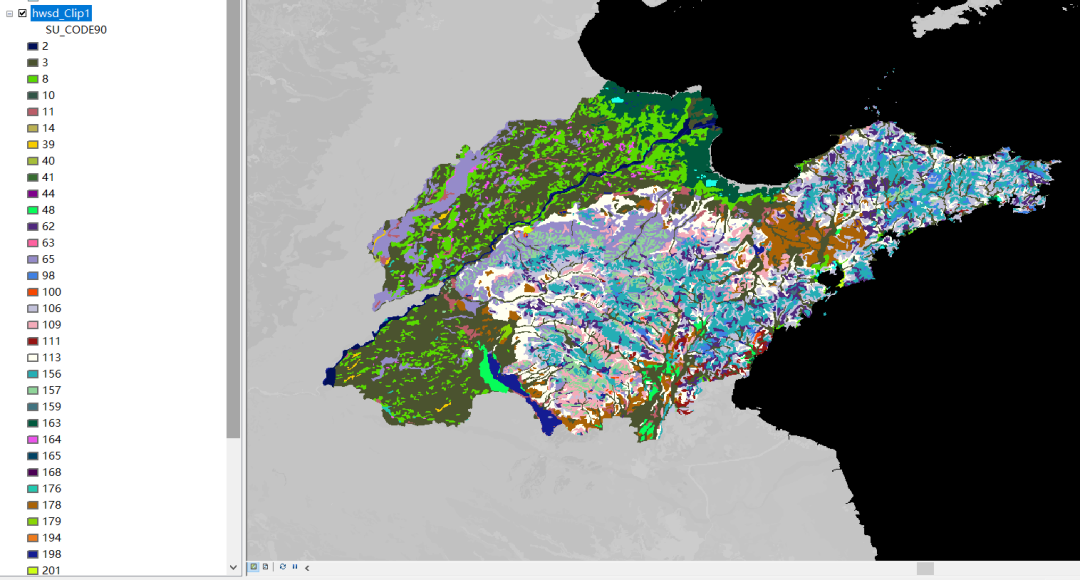

工具箱中裁剪栅格选择山东矢量。然后按照SU_CODE90显示一下，可以看到山东土壤类型情况。

山东土壤类型情况

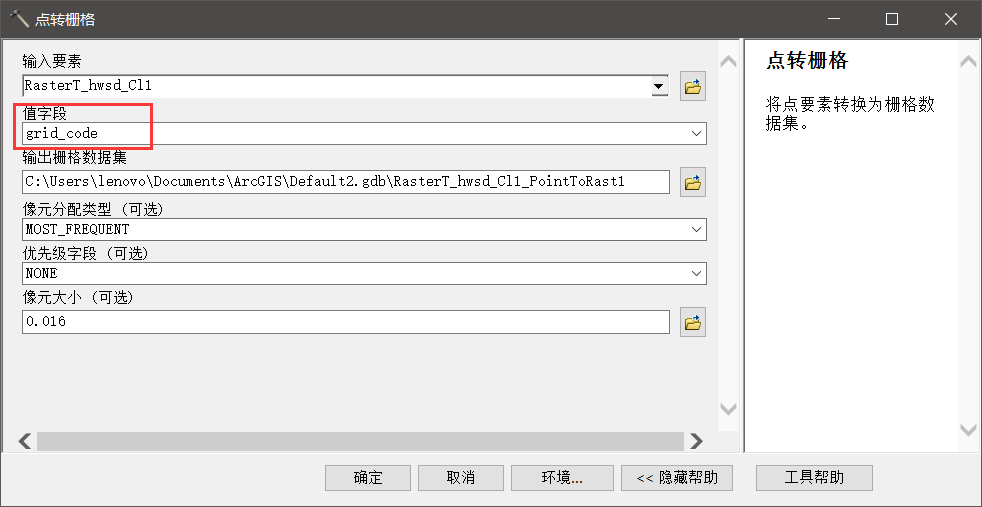

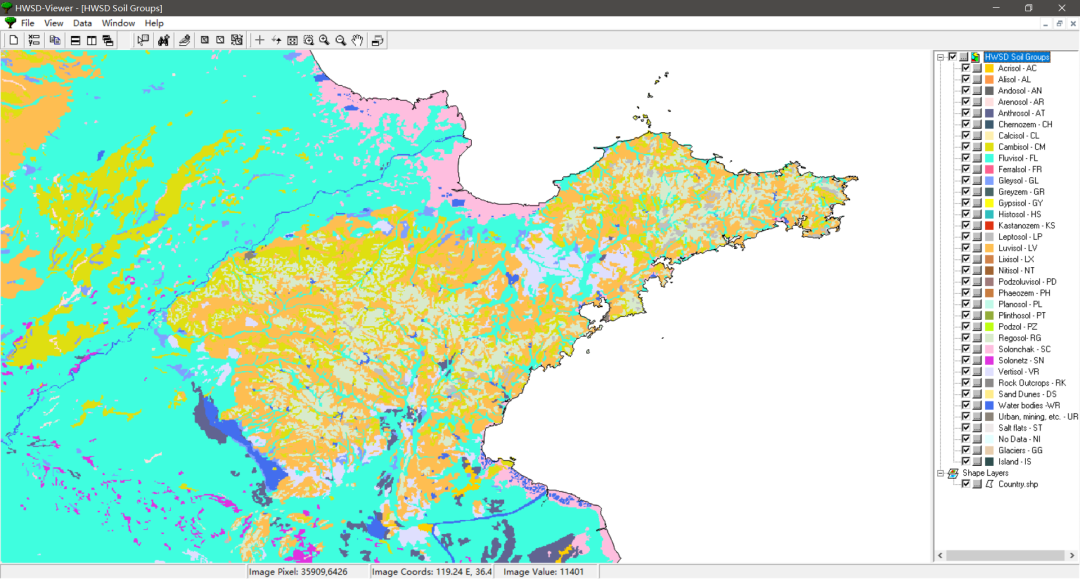

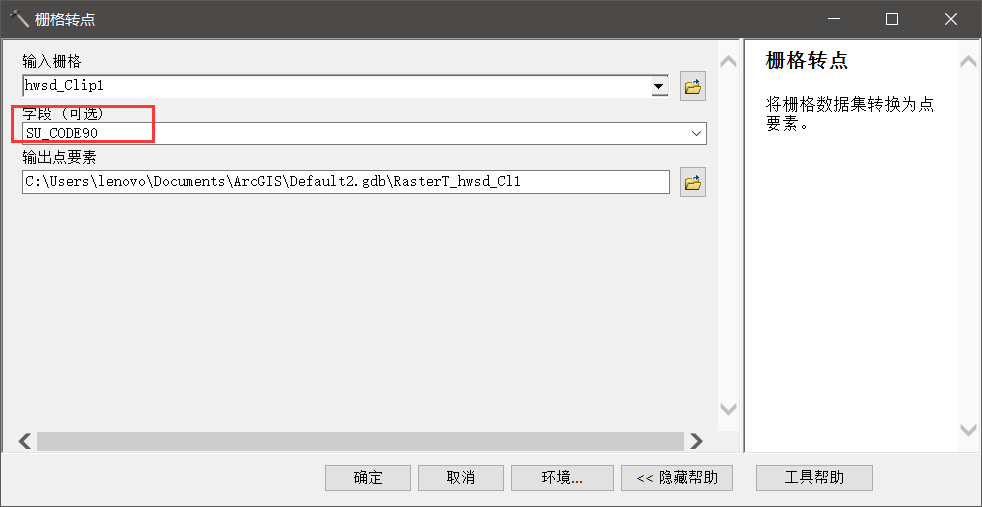

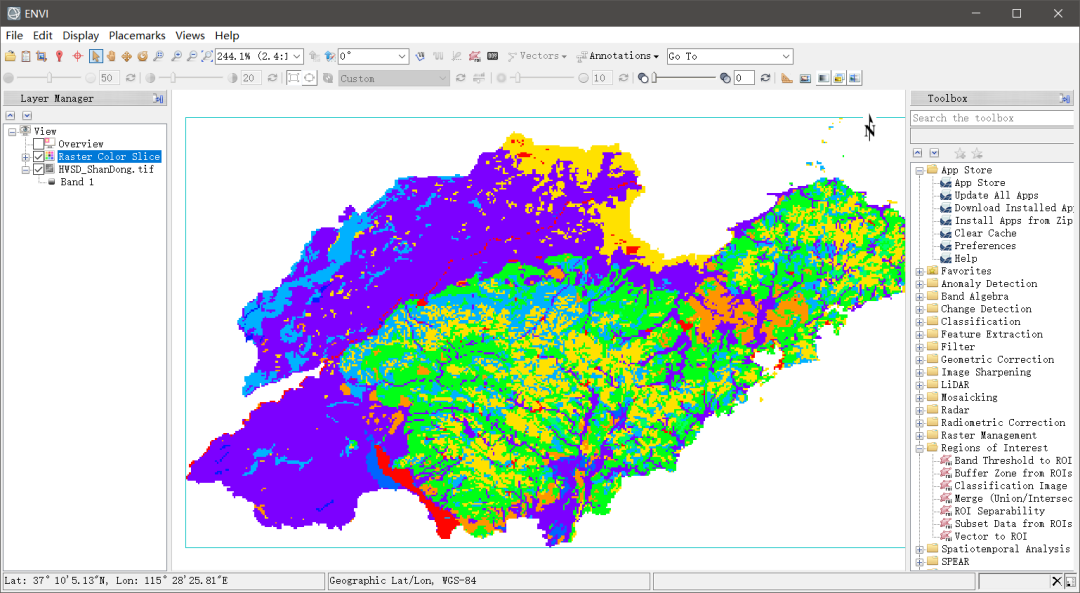

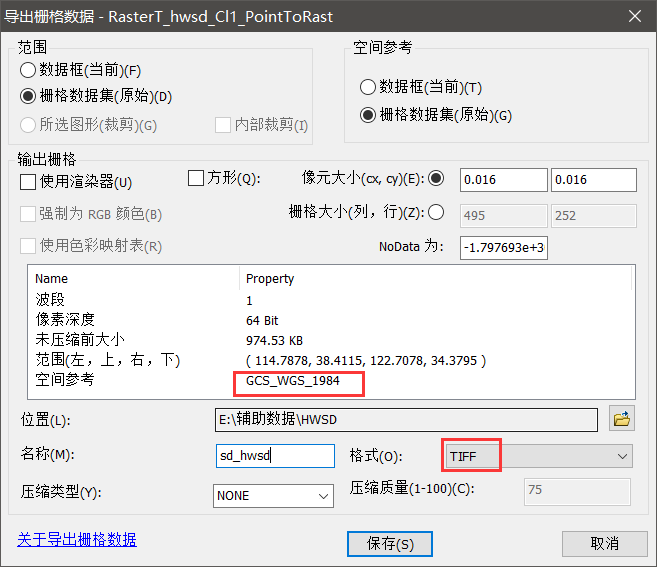

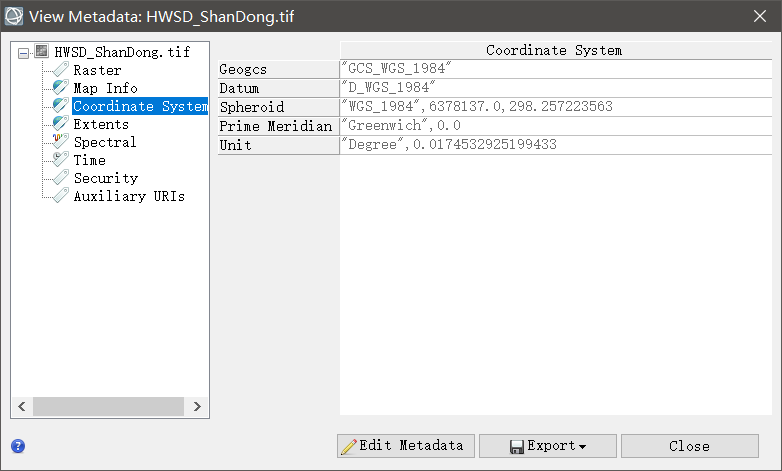

然后选择自己需要的属性字段栅格转点。在这里我选择了土壤类型的CODE字段。栅格转点最后点转栅格，右键栅格图层导出tiff格式文件，导出前确认下有无空间参考，如果没有就再定义一遍。点转栅格在ENVI中打开，确认是带有地理坐标的，然后接下来就可以根据自己需要转化投影了。确认数据有空间参考四、结果对比再和HWSD Viewer中分类情况对比下，完全一致，说明处理没有错误。输出结果与官方对比

来源：CSDN，江北20190411；

         新浪博客，CityThoth；

         国家青藏高原科学数据中心。

如有侵权请联系删除
