IPv4

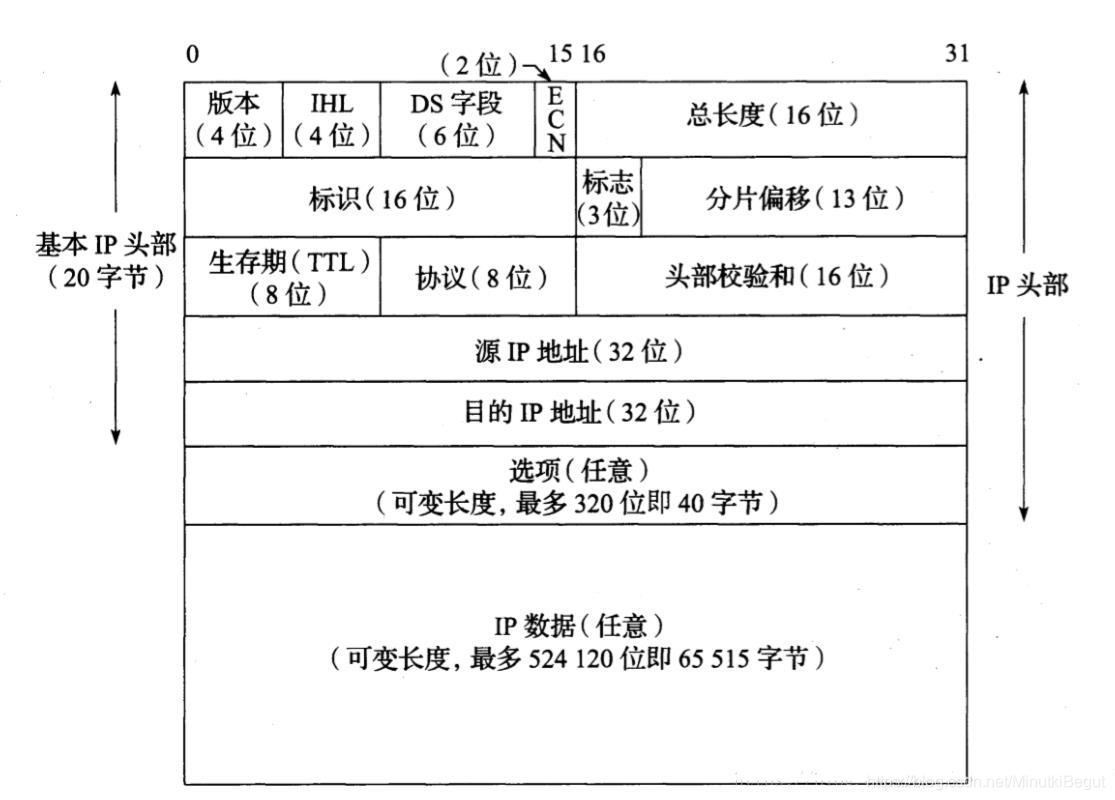

1. IPv4报文头部介绍

解释：

• 版本表示IP数据报的版本号，Internet头部长度表示32位字的数量，DS是区分服务字段，ECN是显式拥塞通知字段，总长度16位说明一个IPv4数据包最大为2^16字节
• 以太网最小有效载荷为46字节，主机不接收大于576字节的IP包
• 标识字段帮助标识IPv4主机发送的数据报，用于实现分片
• 生存期TTL用于设置一个数据报经过的路由器数量上限，每经过一个减1，到0时丢弃。（防止路由环路导致数据报永远循环）
• 协议字段表示数据报有效载荷部分的数据类型（17表示UDP，6表示TCP）
  头部校验和只计算头部。

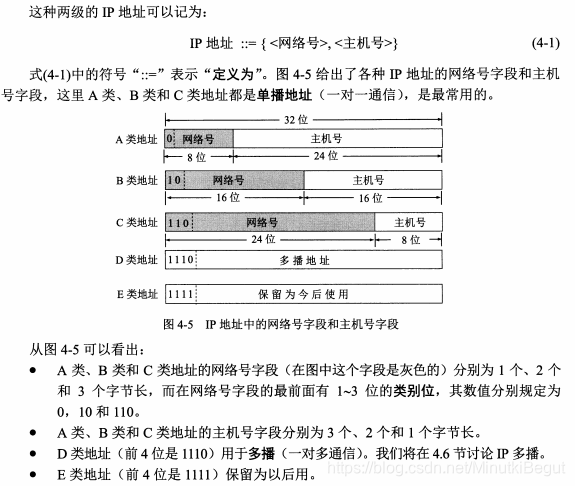

2. IPv4五类地址

A类保留给政府机构，B类分配给中等规模的公司，C类分配给任何需要的人，D类用于组播，E类用于实验，各类可容纳的地址数目不同

A类地址

1. A类地址网络号第一位固定为0，其它7位可以分配，主机号长度为24位，网络号分配的数量为2^7 = 128
2. 地址范围为：1.0.0.0—127.255.255.255
3. 10.0.0.0-10.255.255.255是私有地址（所谓的私有地址就是在互联网上不使用，而被用在局域网络中的地址，路由器接收到私有地址，不会向Internet转发该分组，私有地址与NAT相关）
4. 127.0.0.0-127.255.255.255是保留地址，用做循环测试用的
5. 0.0.0.0—0.255.255.255也保留用作特殊用途
6. 因此网络号可分配的只有125个，每个网络段的主机号可以分配的只有 2^24-2=16777214个（主机号全0和主机号全1保留）

B类地址

1. B类地址网络号第1,2位固定为10，其它14位可以分配，主机号长度为16位
2. 地址范围为：128.0.0.0—191.255.255.255
3. 172.16.0.0—172.31.255.255是私有地址
4. 169.254.0.0—169.254.255.255是保留地址（如果你的IP地址是自动获取IP地址，而你在网络上又没有找到可用的DHCP服务器。就会得到其中一个IP）
5. 每个网络段可分配的主机号为2^16 - 2 = 65534（主机号全0和主机号全1保留）

C类地址

1. C类地址网络号前3位固定为110，其它21位可以分配，主机号长度为8位
2. C类地址范围：192.0.0.0—223.255.255.255
3. 192.168.0.0—192.168.255.255是私有地址
4. 网络号可分配的块数为2^21 = 2097152，没块网络号可分配的主机号数为2^8-2 = 254(主机号全0和主机号全1保留)

D类地址

1. D类IP地址不标志网络，前4位固定为1110
2. 地址范围为：224.0.0.0—239.255.255.255
3. 用作特殊用途，如多播地址

E类地址

1. E类地址不分网络地址和主机地址，它的第1个字节的前四位固定为1111
2. E类地址范围：240.0.0.0—255.255.255.255
3. 用于某些实验和将来使用

3. NAT

NAT将内部系统的地址空间和互联网地址空间分隔开，所有内部系统都可以使用本地分配的私有IP访问互联网。

NAT的工作原理就是重写通过路由器的数据包的识别信息。（将数据包的源IP地址修改为面向internet的网络接口地址，同时修改校验码）

NAT分为基本NAT和NAPT

• 基本NAT利用地址池中的地址重写IP，来自同一端口需要两个IP
• NAPT会重写端口号以区分不同主机的流量

NAT内主机发起TCP连接过程：

1. 目标是Web服务器主机（IPv4地址212.110.167.157）,数据包表示为（源IP：端口为10.0.0.126：9200，目的IP：端口为212.110.167.157：80）。

2. NAT作为默认路由器，会收到这个包。注意到TCP报头中的SYN标志位是打开的，是一个新连接。会把数据包中的源IP修改为NAT路由器外部接口的IP（源IP：端口为63.204.134.177：9200，目的IP：端口为212.110.167.157：80），然后转发此数据包。

3. NAT还创建一个内部状态（NAT会话）表示处理新连接，状态至少包括客户端的源端口和IP，称为NAT映射。

4. 服务器以NAT外部地址和初始端口（端口保留）来回复，NAT收到后比对映射，确定内部主机。

IPv6

IPv6地址表示

IPv6二进位制下为128位长度，以16位为一组，每组以冒号“:”隔开，可以分为8组，每组以4位十六进制方式表示，每组的前导0可以省略
IPv6地址通常由两个逻辑部分组成：一个64位的网络前缀和一个64位的主机地址，主机地址通常根据物理地址自动生成，叫做EUI-64

IPv6地址分类

IPv6地址可分为三种：

• 单播（unicast）地址
  单播地址标示一个网络接口。协议会把送往地址的数据包送往给其接口。
  IPv6要求所有的单播地址的子网必须是64位的
• 任播（anycast）地址
  Anycast是IPv6特有的数据发送方式，像IPv4的多点广播一样，会有一组接收节点的地址列表，但指定为Anycast的数据包，只会发送给距离最近或发送成本最低（根据路由表来判断）的其中一个接收地址，当该接收地址收到数据包并进行回应，且加入后续的传输。该接收列表的其他节点，会知道某个节点地址已经回应了，它们就不再加入后续的传输作业。
  以目前的应用为例，Anycast地址只能分配给中间设备（如路由器、三层交换机等），不能分配给终端设备（手机、计算机等），而且不能作为发送端的地址。
• 多播（multicast）地址
  多播地址也称组播地址。多播地址也被指定到一群不同的接口，送到多播地址的数据包会被发送到所有的地址。多播地址由皆为一的字节起始，亦即：它们的前置为FF00::/8。其第二个字节的最后四个比特用以标明"范畴"。

IPv6特殊地址

IPv6的特殊地址（用双冒号“::”表示一组0或多组连续的0，但只能出现一次）

• 未指定地址
  ::/128－所有比特皆为零的地址称作未指定地址。这个地址不可指定给某个网络接口，并且只有在主机尚未知道其来源IP时，才会用于软件中。路由器不可转送包含未指定地址的数据包。
• 链路本地地址
  ::1/128－是一种单播绕回地址。如果一个应用程序将数据包送到此地址，IPv6堆栈会转送这些数据包绕回到同样的虚拟接口（相当于IPv4中的127.0.0.1/8）。
  fe80::/10－这些链路本地地址指明，这些地址只在区域连线中是合法的，这有点类似于IPv4中的169.254.0.0/16。
• 唯一区域位域
  fc00::/7－唯一区域地址（ULA，unique local address）只可在一群网站中绕送。这定义在RFC 4193中，是用来取代站点本地位域。这地址包含一个40比特的伪随机数，以减少当网站合并或数据包误传到网络时碰撞的风险。这些地址除了只能用于区域外，还具备全域性的范畴，这点违反了唯一区域位域所取代的站点本地地址的定义。
• 多播地址
  ff00::/8－这个前置表明定义在"IP Version 6 Addressing Architecture"（RFC 4291）中的多播地址[11]。其中，有些地址已用于指定特殊协议，如ff0X::101对应所有区域的NTP服务器（RFC 2375）。

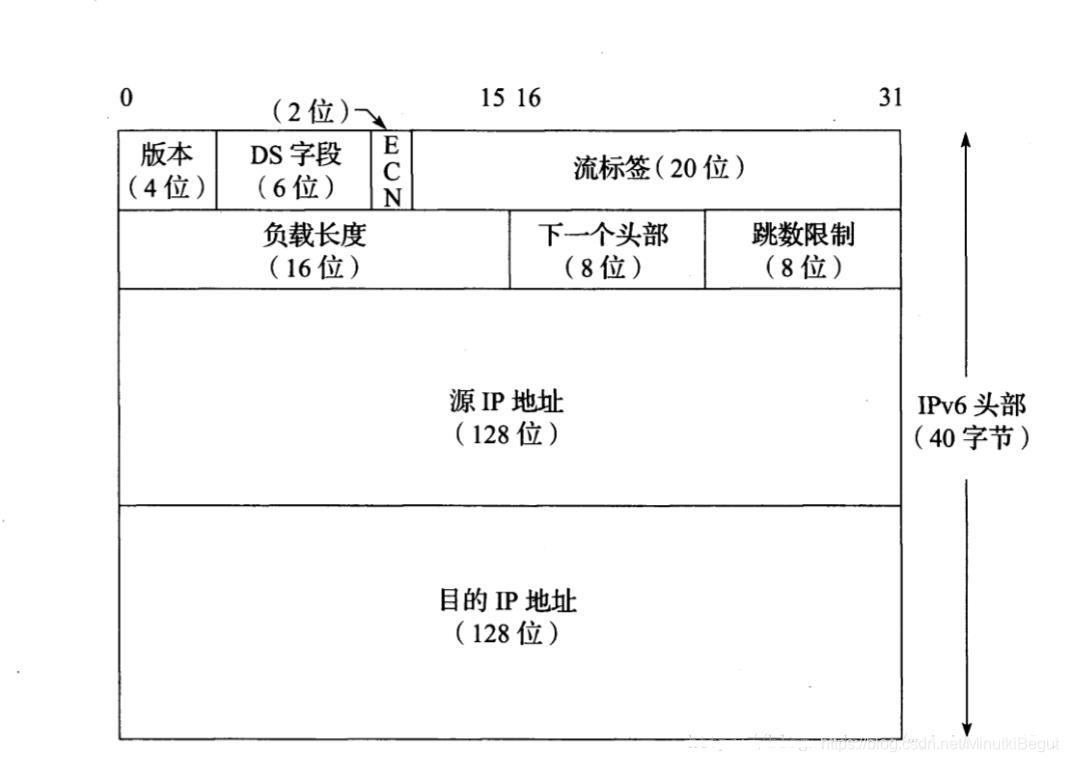

IPv6数据包

IPv6数据包由两个主要部分组成：头部和负载。
包头是包的前64比特并且包含有协议版本，通信类别（8位，包优先级），流标记（20比特，QoS服务质量控制），分组长度（16位），下一个头部（用于入栈解码，类似IPv4中的协议号），跳段数限制（8位，生存时间，相当于IPv4中的TTL），源和目的地址。后面是负载。
MTU至少1280字节长，在常见的以太网环境中为1500字节。负载在标准模式下最大可为65535字节。
头部固定为40字节，扩展头部仅在需要时添加，头部中有下一个头部字段，可以构成级联头部。

IPv6协议

协议：
ICMPV6:internet 控制管理协议，子协议：
1、PMTU—路径MTU发现协议 通过ICMPV6 error包来获取整段路径上最小MTU值
2、NDP------邻居发现协议—用于取代IPV4下的ARP协议
3、前缀通告------auto-config 仅在以太网环境存在
IPV6的单播路由功能，该功能开启后，设备上的auto-config被激活，同时可以收发IPV6路由协议信息；且可以为ipv6的流量进行路由，前提是路由器接口上已经拥有合法ipv6的单播地址；
只要在路由器上开启了IPV6的单播路由功能，那么该路由器将向所有存在IPV6地址的以太网接口周期发送其地址的前缀

IPv4与IPv6的比较

链接: IPv4与IPv6的区别超详细

路由转发

主机和路由器处理数据报的区别：主机不转发不由他生成的数据报，路由器会转发。
主机也可配置为路由器

直接交付与间接交付

IP转发中，如果源主机与目的地在同一个以太网内（不经过路由器，用网络子网掩码计算后具有相同网络号），数据报直接发送到目的地，称为直接交付。

直接交付中，因为在同一个网段，只涉及交换机转发原理（学习源MAC，根据目的MAC转发），IP数据报封装成帧，数据解封装只会解到二层（链路层），帧已经可以识别数据来源。
源主机发送ARP请求广播包，请求目的主机的MAC地址。收到目的主机的ARP应答后获得其MAC地址，然后作为目的MAC发送报文。
交换机原理：
交换机从某个端口收到一个数据包，它会先读取包中的源MAC地址，再去读取包中的目的MAC地址，并在地址表中查找对应的端口，如表中有和目的MAC地址对应的端口，就把数据包直接复制到这个端口上。

详细过程见: 计算机网络笔记1 MAC地址学习过程

间接交付中，涉及到路由器转发原理。
路由器的转发原理就是根据路由表转发，路由表中有路由才会转发，无路由则直接丢弃

路由转发过程

（假设三层交换机上未建立任何硬件转发表项）

• 源主机判断目的主机与自己位于不同网段，首先发送ARP请求获得网关IP地址对应的MAC，得到应答后，用网关MAC作为报文的目的MAC发送报文。

• 路由器收到一个报文时，首先根据源MAC更新MAC地址表，因为交换芯片（ASIC）未建立任何表项，因此将报文送到CPU处理。

• CPU会把报文解封装到第三层，查看IP头部的目的IP地址。然后用掩码按位与操作，在路由表中查找是否有路由（匹配直连路由，最长前缀匹配算法）

• 有则转发（假设已知下一跳的MAC）无则丢弃。路由转发确定接口（下一跳的网络接口）和下一跳（路由器或主机的IP地址）。

• 路由器转发给下一个路由器时，会将出接口的MAC地址替换报文的源MAC地址，用下一跳MAC地址替换报文的目的MAC地址，同时TTL减1。并且把相应的目的IP、下一跳MAC、出接口等信息存储到硬件转发表。后续发往同一网段的报文就可以直接通过交换芯片转发。

• 目的主机收到报文后，解封装到第三层，发送响应数据包。
