继上一次SVM实现鸢尾花分类后，我们今次使用神经网络对0~9 的手写数字进行识别。

什么是神经网络？

首先我们可以通过一个短视频对神经网络有一个基本的了解：一分钟告诉你什么是神经网络。

接下来我再用文字简单谈谈神经网络的由来。

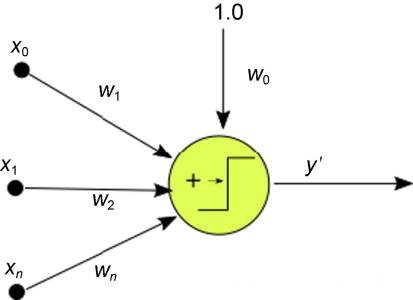

在神经网络出现之前，首先被提出的是一种叫做感知机的东西：

上图所示感知机有三个输入端X0、X1、Xn，其分别乘以三个权重W1、W2、Wn 并相加，再加上大小为1.0 的偏置W0（通常用b 表示）。这些数的加权和（净输入）最后再经过一个用阶跃函数所代表的激活函数就得到了一个输出y’。

而当我们将感知机的阶跃函数替换为其他的函数，这便就是神经元了。所以可以说，感知机就是使用阶跃函数作为激活函数。

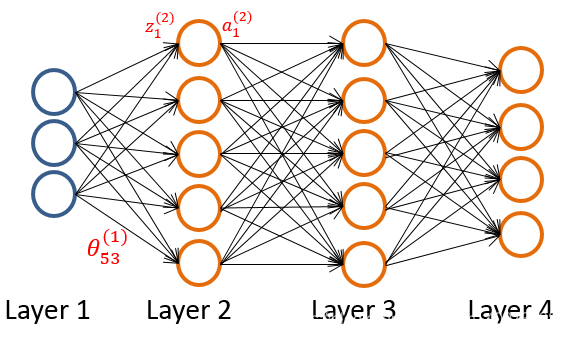

当我们再将多个神经元组成一个层，多层之间逐个连接起来，便形成了神经网络：

---

接下来就开始试着用神经网络来完成手写数字识别吧。

首先导入一些必要的库：

import paddle as paddle
import paddle.fluid as fluid
import matplotlib.pyplot as plt
import os
import numpy as np
from PIL import Image

一、数据准备

大家有需要的话可以在这里下载MNIST数据集：《手写数字数据集MNIST.zip》

MNIST 数据集中的每张图片都是28×28像素的二维图片

BATCH_SIZE = 64
BUF_SIZE = 512

# 用于训练的数据提供器，每次从缓存中随机读取批次大小的数据
train_reader = paddle.batch(paddle.reader.shuffle(paddle.dataset.mnist.train(),
                                                  buf_size = BUF_SIZE),
                                                  batch_size = BATCH_SIZE)
# 用于测试的数据提供器
test_reader = paddle.batch(paddle.reader.shuffle(paddle.dataset.mnist.test(),
                                                  buf_size = BUF_SIZE),
                                                  batch_size = BATCH_SIZE)

其中paddle.dataset.mnist.train() 表示获取mnist 训练集；
paddle.reader.shuffle() 表示每次缓存BUF_SIZE 个数据项并打乱；
paddle.batch() 表示每BATCH_SIZE 组成一个batch。

二、网络配置

1. 定义网络结构

在这里我们定义一个由全连接层构造的前馈神经网络。

# 定义多层感知机
def multilayer_perceptron(input):
    # 第一个全连接层，激活函数为ELU
    hidden1 = fluid.layers.fc(input=input, size=100, act='elu')
    # 第二个全连接层，激活函数为ELU
    hidden2 = fluid.layers.fc(input=hidden1, size=100, act='elu')
    # 以softmax 为激活函数的全连接输出层，输出层的大小必须为数字的个数10
    prediction = fluid.layers.fc(input=hidden2, size=10, act='softmax')
    return prediction

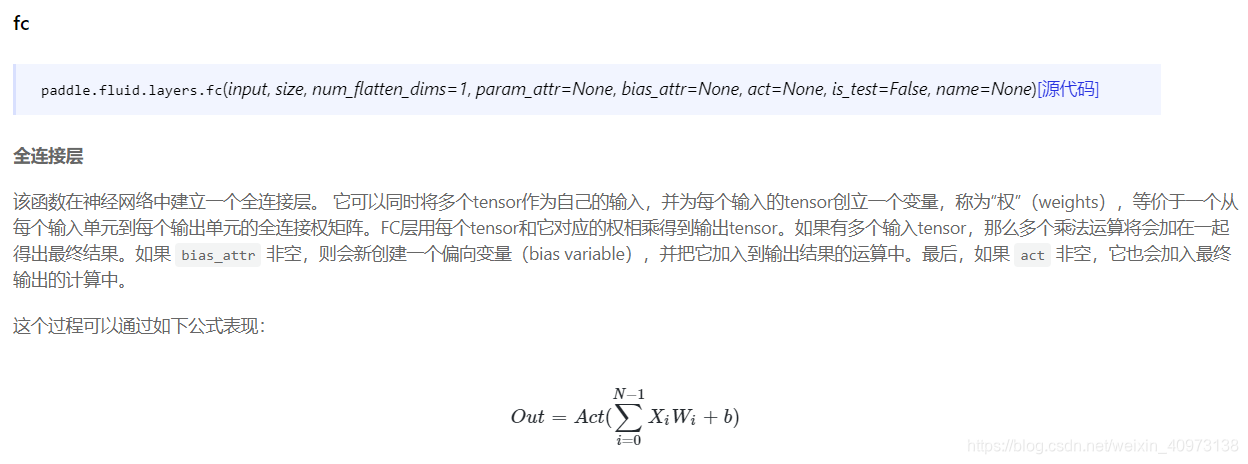

关于fluid.layers.fc() 函数的简介：

详情请参考百度API：
https://www.paddlepaddle.org.cn/documentation/docs/zh/1.2/api_cn/layers_cn.html#fc

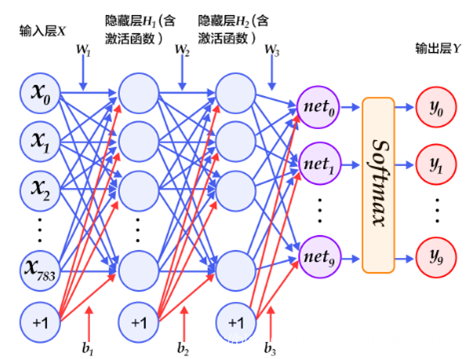

该网络一共包含四层，分别是输入层（代码中未体现）、第一层隐层、第二层隐层、输出层。

1. 输入层：为方便计算，每张图片都被化为784维向量，即X=(X0, X1, X2, … , X783)。+1代表偏置参数的系数为1，所以这一层有784个节点；
2. 第一层隐层：全连接层，激活函数为ELU，节点数为100；
   关于激活函数的详细讲解可前往《深度学习中几种常见的激活函数理解与总结》进行查看；
3. 第二层隐层：全连接层，激活函数也为ELU，节点数为100；
4. 输出层：全连接层，激活函数为Softmax，节点数为10（因为最终我们想要得到的结果是系统给予的在0~9 间的预测，一共有10种答案，故预测输出的节点数为10。

2. 定义输入数据类型

接着就是定义输入的图片数据与对应标签：

# 输入的原始图像数据，大小为1*28*28（单通道，28*28像素）
image = fluid.layers.data(name='image', shape=[1,28,28], dtype='float32')
# 标签，名称为label，对应输入图片的类别标签
label = fluid.layers.data(name='label', shape=[1], dtype='int64')

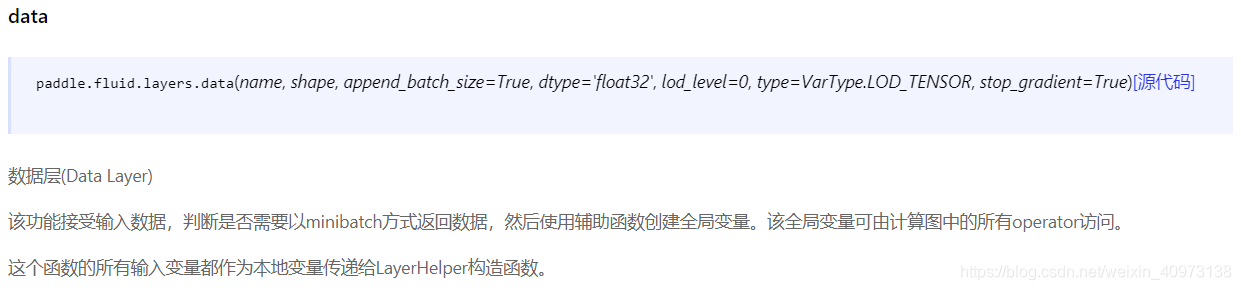

关于fluid.layers.data() 函数的简介：

详情请参考百度API：
https://www.paddlepaddle.org.cn/documentation/docs/zh/1.2/api_cn/layers_cn.html#data

然后创建一个网络并将image 作为参数代入：

# 获取分类器
predict = multilayer_perceptron(image)

3. 定义损失函数和准确率

有了一个网络对象之后，我们就要定义损失函数并获取网络的准确率：

# 使用交叉熵损失函数，描述真实样本标签和预测概率之间的差值
cost = fluid.layers.cross_entropy(input=predict, label=label)
# 使用类交叉熵函数计算predict 和label 之间的损失函数
avg_cost = fluid.layers.mean(cost)
# 计算分类准确率
acc = fluid.layers.accuracy(input=predict, label=label)

4. 定义优化算法

优化算法决定了神经网络的参数该如何更新。

# 获取测试程序
test_program = fluid.default_main_program().clone(for_test=True)
# 使用Adam 算法进行优化，learning_rate 是学习率（其大小与网络的训练收敛速度有关，默认0.001）
optimizer = fluid.optimizer.AdamOptimizer()
opts = optimizer.minimize(avg_cost)

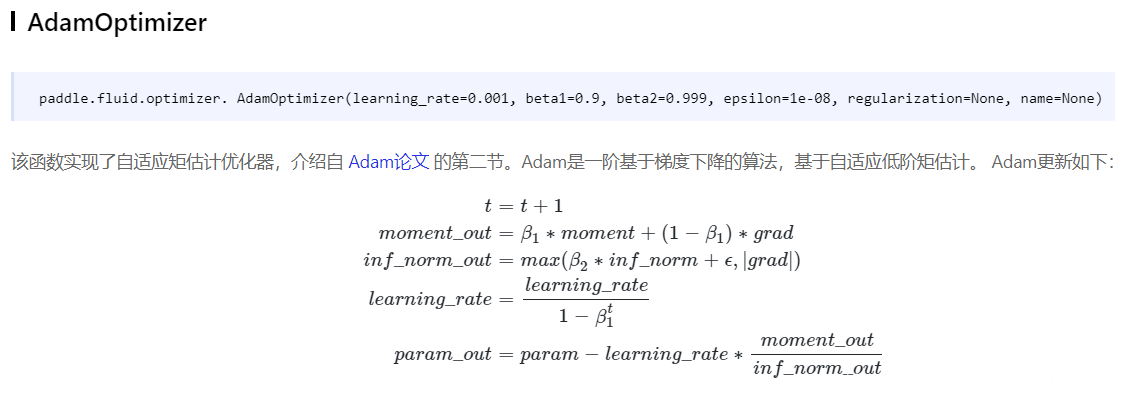

关于fluid.optimizer.AdamOptimizer() 函数的简介：

详情请参考百度API：
https://www.paddlepaddle.org.cn/documentation/docs/zh/1.2/api_cn/optimizer_cn.html#adamoptimizer

fluid.default_main_program() 函数用于获取默认或全局main program(主程序)。该主程序用于训练和测试模型。
default_main_program 是fluid 的许多编程接口（API）的Program 参数的默认值。例如,当用户program 没有传入的时候， Executor.run() 会默认执行default_main_program。

三、训练网络

1. 准备工作

上述使用了Program 描述了前馈神经网络模型，现在试着用Executor 来执行Program，训练定义好的Program。

首先我们应该先确定好是使用CPU 还是GPU 来训练网络（我在此使用CPU）：

# 使用CPU 时use_cuda=False，使用GPU 时use_cuda=True
use_cuda = False
place = fluid.CUDAPlace(0) if use_cuda else fluid.CPUPlace()

exe = fluid.Executor(place)
exe.run(fluid.default_startup_program())

fluid.default_startup_program() 函数可以获取默认/全局 startup program (启动程序)。

告知网络传入的数据分为两部分，第一部分是image 值，第二部分是label 值：

# 告知网络传入的数据分为两部分，第一部分是image 值，第二部分是label 值
feeder = fluid.DataFeeder(place=place, feed_list=[image, label])

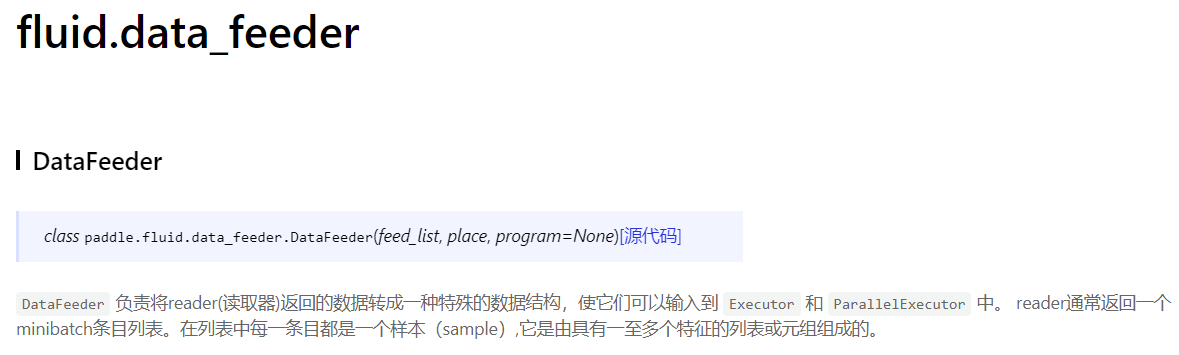

关于fluid.DataFeeder() 函数的简介：

详情请参考百度API：
https://www.paddlepaddle.org.cn/documentation/docs/zh/1.2/api_cn/data_feeder_cn.html

2. 提前定义画图所需变量与函数

# 展示模型训练曲线
all_train_iter = 0
all_train_iters = []
all_train_costs = []
all_train_accs = []

def draw_train_process(title, iters, costs, accs, label_cost, label_acc):
    plt.title(title, fontsize=24)
    plt.xlabel("iter", fontsize=20)
    plt.ylabel("cost/acc", fontsize=20)
    plt.plot(iters, costs, color='red', label=label_cost)
    plt.plot(iters, accs, color='green', label=label_acc)
    plt.legend()
    plt.grid()
    plt.show()

3. 开始训练

定义模型保存路径：

model_save_dir = "C:/Users/waao_wuyou/Desktop/handwrite_detection.model"

# 训练轮数
EPOCH_NUM = 2
for pass_id in range(EPOCH_NUM):
    # 进行训练
    for batch_id, data in enumerate(train_reader()):                            # 遍历train_reader
        train_cost, train_acc = exe.run(program=fluid.default_main_program(),   # 运行主程序
                                        feed=feeder.feed(data),                 # 给模型喂入数据
                                        fetch_list=[avg_cost, acc])             # fetch 误差、准确率

        all_train_iter = all_train_iter + BATCH_SIZE
        all_train_iters.append(all_train_iter)

        all_train_costs.append(train_cost[0])
        all_train_accs.append(train_acc[0])

        # 每200个batch 打印一次信息，误差、准确率
        if batch_id % 200 == 0:
            print('Pass:%d, Batch:%d, Cost:%0.5f, Accuracy:%0.5f' %
                  (pass_id, batch_id, train_cost[0], train_acc[0]))

    # 进行测试
    test_accs = []
    test_costs = []
    # 每训练一轮，进行一次测试
    for batch_id, data in enumerate(test_reader()):                 # 遍历test_reader
        test_cost, test_acc = exe.run(program=test_program,         # 执行训练程序
                                      feed=feeder.feed(data),       # 喂入数据
                                      fetch_list=[avg_cost, acc])   # fetch 误差、准确率
        # 每个batch 的准确率
        test_accs.append(test_acc[0])
        # 每个batch 的误差
        test_costs.append(test_cost[0])

    # 求测试结果的平均值
    # 每轮平均误差
    test_cost = (sum(test_costs) / len(test_costs))
    # 每轮平均准确率
    test_acc = (sum(test_accs) / len(test_accs))
    print('Test:%d, Cost:%0.5f, Accuracy:%0.5f' %
          (pass_id, test_cost, test_acc))

在exe.run 中，executor表示之前创建的执行器，program表示执行器所执行的program，是之前创建的program，如果该项参数没有给定的话则默认使用defalut_main_program，reader表示读取到的数据，feeder表示前向输入的变量，fetch_list表示用户想得到的变量。

训练结果：

Pass:0, Batch:0, Cost:2.94062, Accuracy:0.10938
Pass:0, Batch:200, Cost:0.52611, Accuracy:0.85938
Pass:0, Batch:400, Cost:0.25581, Accuracy:0.90625
Pass:0, Batch:600, Cost:0.27308, Accuracy:0.92188
Pass:0, Batch:800, Cost:0.09748, Accuracy:0.96875
Test:0, Cost:0.18250, Accuracy:0.94198
Pass:1, Batch:0, Cost:0.17744, Accuracy:0.92188
Pass:1, Batch:200, Cost:0.09337, Accuracy:0.95312
Pass:1, Batch:400, Cost:0.18929, Accuracy:0.92188
Pass:1, Batch:600, Cost:0.11689, Accuracy:0.98438
Pass:1, Batch:800, Cost:0.09298, Accuracy:0.96875
Test:1, Cost:0.12345, Accuracy:0.96248
save models to C:/Users/Noah/Desktop/handwrite_detection.model
训练模型保存完成！

可见这个网络模型第二次测试的结果的准确率已达0.96248

4. 保存网络模型

# 若路径不存在就创建
if not os.path.exists(model_save_dir):
    os.makedirs(model_save_dir)
print('save models to %s' % (model_save_dir))
fluid.io.save_inference_model(model_save_dir,   # 保存推理model 的路径
                                ['image'],        # 推理（inference）需要的feed 的数据
                                [predict],        # 保存推理结果的Variables
                                exe)              # executor 保存inference model
print('训练模型保存完成！')

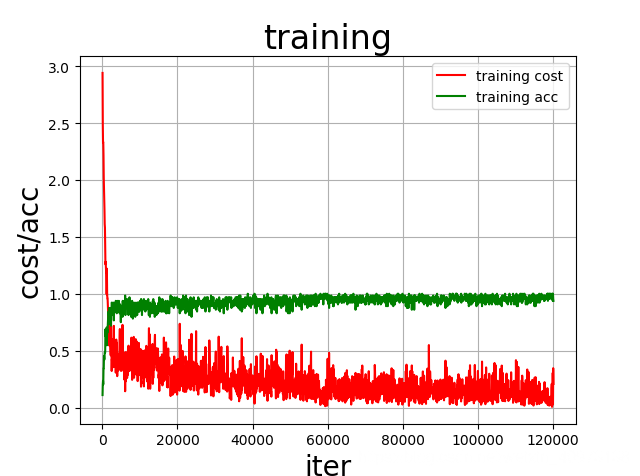

四、训练过程可视化

draw_train_process("training",
                    all_train_iters,
                    all_train_costs,
                    all_train_accs,
                    "training cost",
                    "training acc")

五、模型预测

当我们训练好了网络模型之后，接下来就试着用这个模型对下面这个“3”进行识别分类：

首先对这个图片进行一些必要的处理：

def load_image(file):
    im = Image.open(file).convert('L')
    im = im.resize((28, 28), Image.ANTIALIAS)
    im = np.array(im).reshape(1, 1, 28, 28).astype(np.float32)
    im = im / 255.0 * 2.0 - 1.0
    return im

img = load_image('C:/Users/waao_wuyou/Desktop/infer_3.png')

首先对图片进行灰度化，然后压缩图像大小为28×28像素，接着将图像转换成一维向量，最后对一维向量进行归一化处理。

然后创建预测用的Executer：

infer_exe = fluid.Executor(place)
inference_scope = fluid.core.Scope()

然后通过fluid.io.load_inference_model()，预测器会从params_dirname中读取已经训练好的模型，来对从未遇见过的数据进行预测：

with fluid.scope_guard(inference_scope):
    # 获取训练好的模型
    # 从指定目录中加载 推理model(inference model)
    [inference_program,                                                         # 推理Program
     feed_target_names,                                                         # 是一个str列表，它包含需要在推理 Program 中提供数据的变量的名称。
     fetch_targets] = fluid.io.load_inference_model(model_save_dir,             # fetch_targets：是一个 Variable 列表，从中我们可以得到推断结果。model_save_dir：模型保存的路径
                                                    infer_exe)                  # infer_exe: 运行 inference model的 executor

    results = exe.run(program=inference_program,        # 运行推测程序
                      feed={feed_target_names[0]:img},  # 喂入要预测的img
                      fetch_list=fetch_targets)         # 得到推测结果

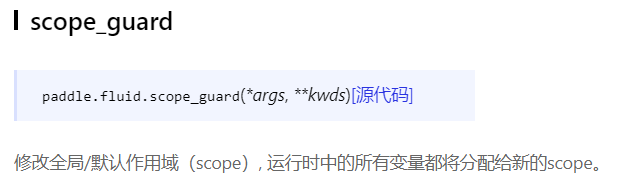

关于fluid.scope_guard() 函数的简介：

详情请参考百度API：
https://www.paddlepaddle.org.cn/documentation/docs/zh/1.2/api_cn/fluid_cn.html#scope-guard

# 获取概率最大的label
# argsort函数返回的是result 数组值从小到大的索引值
lab = np.argsort(results)
print(results)
# -1代表读取数组中倒数第一列
print("该图片的预测结果的label 为：%d" % lab[0][0][-1])

预测结果正确：

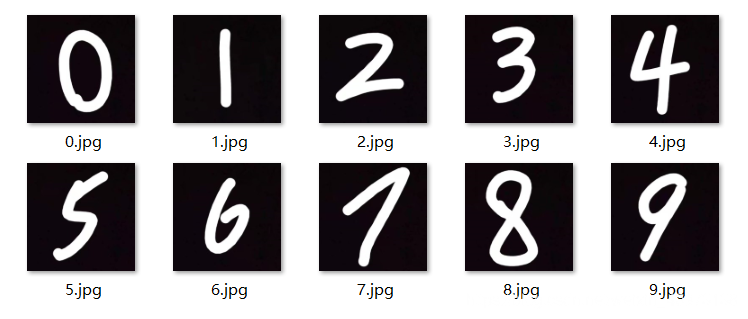

最后再用我自己写的0~9 试一试：
（附链接：MyHandwritting.zip）

结果如下，其中这个“9”我都写了几十遍，甚至模仿着MNIST 的写还是识别失败，其余数字的识别效果还行。

六、完整代码

1. 模型训练

import paddle as paddle
import paddle.fluid as fluid
import matplotlib.pyplot as plt
import os

#========== 准备数据 ==========
BATCH_SIZE = 64
BUF_SIZE = 512

# 用于训练的数据提供器，每次从缓存中随机读取批次大小的数据
# paddle.dataset.mnist.train() 表示获取mnist 训练集
# paddle.reader.shuffle() 表示每次缓存BUF_SIZE 个数据项并打乱
# paddle.batch() 表示每BATCH_SIZE 组成一个batch
train_reader = paddle.batch(paddle.reader.shuffle(paddle.dataset.mnist.train(),
                                                  buf_size = BUF_SIZE),
                                                  batch_size = BATCH_SIZE)
# 用于测试的数据提供器
test_reader = paddle.batch(paddle.reader.shuffle(paddle.dataset.mnist.test(),
                                                  buf_size = BUF_SIZE),
                                                  batch_size = BATCH_SIZE)

#========== 网络配置 ==========
# 定义多层感知机
def multilayer_perceptron(input):
    # 第一个全连接层，激活函数为ELU
    hidden1 = fluid.layers.fc(input=input, size=100, act='elu')
    # 第二个全连接层，激活函数为ELU
    hidden2 = fluid.layers.fc(input=hidden1, size=100, act='elu')
    # 以softmax 为激活函数的全连接输出层，输出层的大小必须为数字的个数10
    prediction = fluid.layers.fc(input=hidden2, size=10, act='softmax')
    return prediction

# 输入的原始图像数据，大小为1*28*28（单通道，28*28像素）
image = fluid.layers.data(name='image', shape=[1,28,28], dtype='float32')
# 标签，名称为label，对应输入图片的类别标签
label = fluid.layers.data(name='label', shape=[1], dtype='int64')

# 获取分类器
predict = multilayer_perceptron(image)

# 定义损失函数和准确率
# 使用交叉熵损失函数，描述真实样本标签和预测概率之间的差值
cost = fluid.layers.cross_entropy(input=predict, label=label)
# 使用类交叉熵函数计算predict 和label 之间的损失函数
avg_cost = fluid.layers.mean(cost)
# 计算分类准确率
acc = fluid.layers.accuracy(input=predict, label=label)

# 定义优化函数（参数更新方式）
# 获取测试程序
test_program = fluid.default_main_program().clone(for_test=True)
# 使用Adam 算法进行优化，learning_rate 是学习率（其大小与网络的训练收敛速度有关）
optimizer = fluid.optimizer.AdamOptimizer()
opts = optimizer.minimize(avg_cost)

#========== 模型训练与评估 ==========
# 创建训练的Executor
# 定义使用CPU 还是GPU，使用CPU 时use_cuda=False，使用GPU 时use_cuda=True
use_cuda = False
place = fluid.CUDAPlace(0) if use_cuda else fluid.CPUPlace()

exe = fluid.Executor(place)
exe.run(fluid.default_startup_program())

# 告知网络传入的数据分为两部分，第一部分是image 值，第二部分是label 值
# DataFeeder 负责将数据提供器返回的数据转成一种特殊的数据结构，使其可以输入到Executor 中
feeder = fluid.DataFeeder(place=place, feed_list=[image, label])

# 展示模型训练曲线
all_train_iter = 0
all_train_iters = []
all_train_costs = []
all_train_accs = []

def draw_train_process(title, iters, costs, accs, label_cost, label_acc):
    plt.title(title, fontsize=24)
    plt.xlabel("iter", fontsize=20)
    plt.ylabel("cost/acc", fontsize=20)
    plt.plot(iters, costs, color='red', label=label_cost)
    plt.plot(iters, accs, color='green', label=label_acc)
    plt.legend()
    plt.grid()
    plt.show()

# 训练并保存数据
EPOCH_NUM = 2
model_save_dir = "C:/Users/waao_wuyou/Desktop/handwrite_detection.model"
for pass_id in range(EPOCH_NUM):
    # 进行训练
    for batch_id, data in enumerate(train_reader()):                            # 遍历train_reader
        train_cost, train_acc = exe.run(program=fluid.default_main_program(),   # 运行主程序
                                        feed=feeder.feed(data),                 # 给模型喂入数据
                                        fetch_list=[avg_cost, acc])             # fetch 误差、准确率

        all_train_iter = all_train_iter + BATCH_SIZE
        all_train_iters.append(all_train_iter)

        all_train_costs.append(train_cost[0])
        all_train_accs.append(train_acc[0])

        # 每200个batch 打印一次信息，误差、准确率
        if batch_id % 200 == 0:
            print('Pass:%d, Batch:%d, Cost:%0.5f, Accuracy:%0.5f' %
                  (pass_id, batch_id, train_cost[0], train_acc[0]))

    # 进行测试
    test_accs = []
    test_costs = []
    # 每训练一轮，进行一次测试
    for batch_id, data in enumerate(test_reader()):                 # 遍历test_reader
        test_cost, test_acc = exe.run(program=test_program,         # 执行训练程序
                                      feed=feeder.feed(data),       # 喂入数据
                                      fetch_list=[avg_cost, acc])   # fetch 误差、准确率
        # 每个batch 的准确率
        test_accs.append(test_acc[0])
        # 每个batch 的误差
        test_costs.append(test_cost[0])

    # 求测试结果的平均值
    # 每轮平均误差
    test_cost = (sum(test_costs) / len(test_costs))
    # 每轮平均准确率
    test_acc = (sum(test_accs) / len(test_accs))
    print('Test:%d, Cost:%0.5f, Accuracy:%0.5f' %
          (pass_id, test_cost, test_acc))

# 保存模型
# 若路径不存在就创建
if not os.path.exists(model_save_dir):
    os.makedirs(model_save_dir)
print('save models to %s' % (model_save_dir))
fluid.io.save_inference_model(model_save_dir,   # 保存推理model 的路径
                                ['image'],        # 推理（inference）需要的feed 的数据
                                [predict],        # 保存推理结果的Variables
                                exe)              # executor 保存inference model
print('训练模型保存完成！')
draw_train_process("training",
                    all_train_iters,
                    all_train_costs,
                    all_train_accs,
                    "training cost",
                    "training acc")

2. 模型预测

import paddle.fluid as fluid
import numpy as np
from PIL import Image
import matplotlib.pyplot as plt

# 定义使用CPU 还是GPU，使用CPU 时use_cuda=False，使用GPU 时use_cuda=True
use_cuda = False
place = fluid.CUDAPlace(0) if use_cuda else fluid.CPUPlace()

exe = fluid.Executor(place)
model_save_dir = "C:/Users/waao_wuyou/Desktop/handwrite_detection.model"

#========== 网络预测 ==========
def load_image(file):
    im = Image.open(file).convert('L')
    im = im.resize((28, 28), Image.ANTIALIAS)
    im = np.array(im).reshape(1, 1, 28, 28).astype(np.float32)
    im = im / 255.0 * 2.0 - 1.0
    return im

infer_exe = fluid.Executor(place)
inference_scope = fluid.core.Scope()

for i in range(10):
    img = load_image('C:/Users/waao_wuyou/Desktop/MyHandwritting/%d.jpg' % i)

    with fluid.scope_guard(inference_scope):
        # 获取训练好的模型
        # 从指定目录中加载 推理model(inference model)
        [inference_program,                                                         # 推理Program
        feed_target_names,                                                         # 是一个str列表，它包含需要在推理 Program 中提供数据的变量的名称。
        fetch_targets] = fluid.io.load_inference_model(model_save_dir,             # fetch_targets：是一个 Variable 列表，从中我们可以得到推断结果。model_save_dir：模型保存的路径
                                                        infer_exe)                  # infer_exe: 运行 inference model的 executor

        results = exe.run(program=inference_program,        # 运行推测程序
                        feed={feed_target_names[0]:img},  # 喂入要预测的img
                        fetch_list=fetch_targets)         # 得到推测结果
    # 获取概率最大的label
    # argsort函数返回的是result 数组值从小到大的索引值
    lab = np.argsort(results)
    # -1代表读取数组中倒数第一列
    print("该图片的预测结果的label 为：%d" % lab[0][0][-1])
