【HUST】网安｜计算机网络实验｜实验三 华为ENSP配置
如题。静态路由、未配置无线AP、可ping通。
省流版
我没有配置无线AP和AC，使用静态路由。
拓扑图文件链接：Gitee传送门。
在安装了
ensp的情况下，解压即可使用。

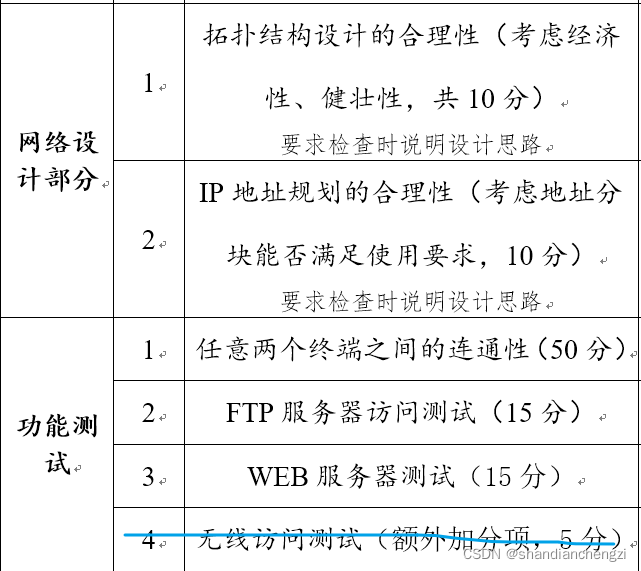

1. 实验检查要求
2. 实验结果

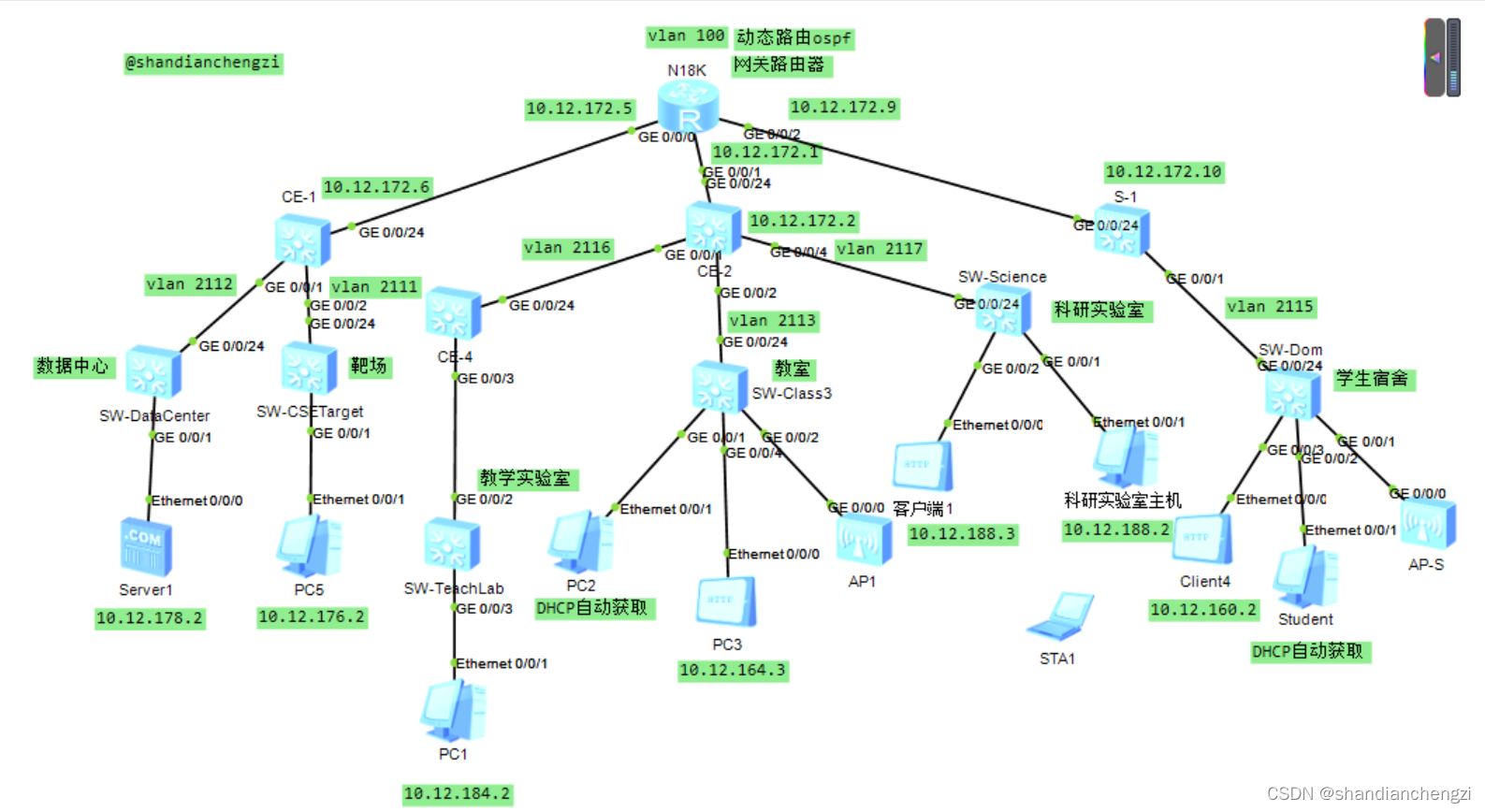

2.1 我的拓扑图
2.2 我的IP地址划分
| 名称 | Vlan | 主机数 | 掩码 | 网段 | 接入交换机数 |
|---|---|---|---|---|---|
| 靶场 | 2111 | 300 | 23 | 10.12.176.0 | 13 |
| 数据中心 | 2112 | 300 | 23 | 10.12.178.0 | 13 |
| 教室 | 2113 | 600 | 22 | 10.12.164.0 | 25 |
| 学生宿舍 | 2115 | 800 | 22 | 10.12.160.0 | 34 |
| 教学实验室 | 2116 | 1000 | 22 | 10.12.184.0 | 42 |
| 科研实验室 | 2117 | 700 | 22 | 10.12.188.0 | 30 |
| 宿舍无线(未配置) | 2118 | - | 22 | 10.12.180.0 | - |
| 教室无线(未配置) | 2121 | - | 22 | 10.12.168.0 | - |
| 网关路由器 | 100 | - | 30 | 10.12.172.0 | - |
2.3 实验步骤(由小到大)
一些很难看得懂的笔记。【建议直接看拓扑图，在拓扑图中的主机内使用dis current-conf查看配置信息】
-

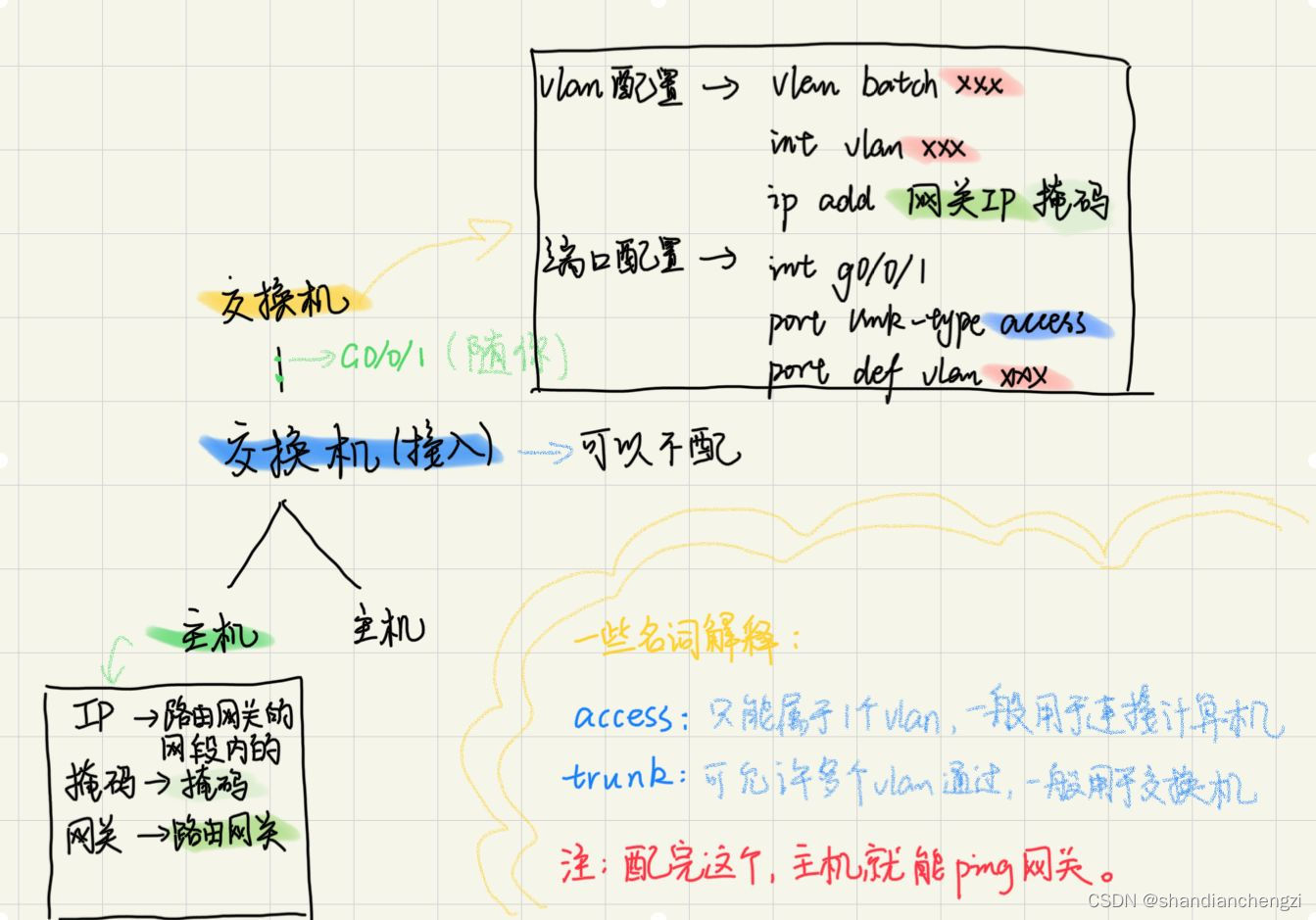

三层交换机-接入交换机-主机。
参考eNSP模拟下的vlanif配置实现（一个汇聚交换机，两个接入交换机）通过三层交换机实现vlan间的三层通信。
-

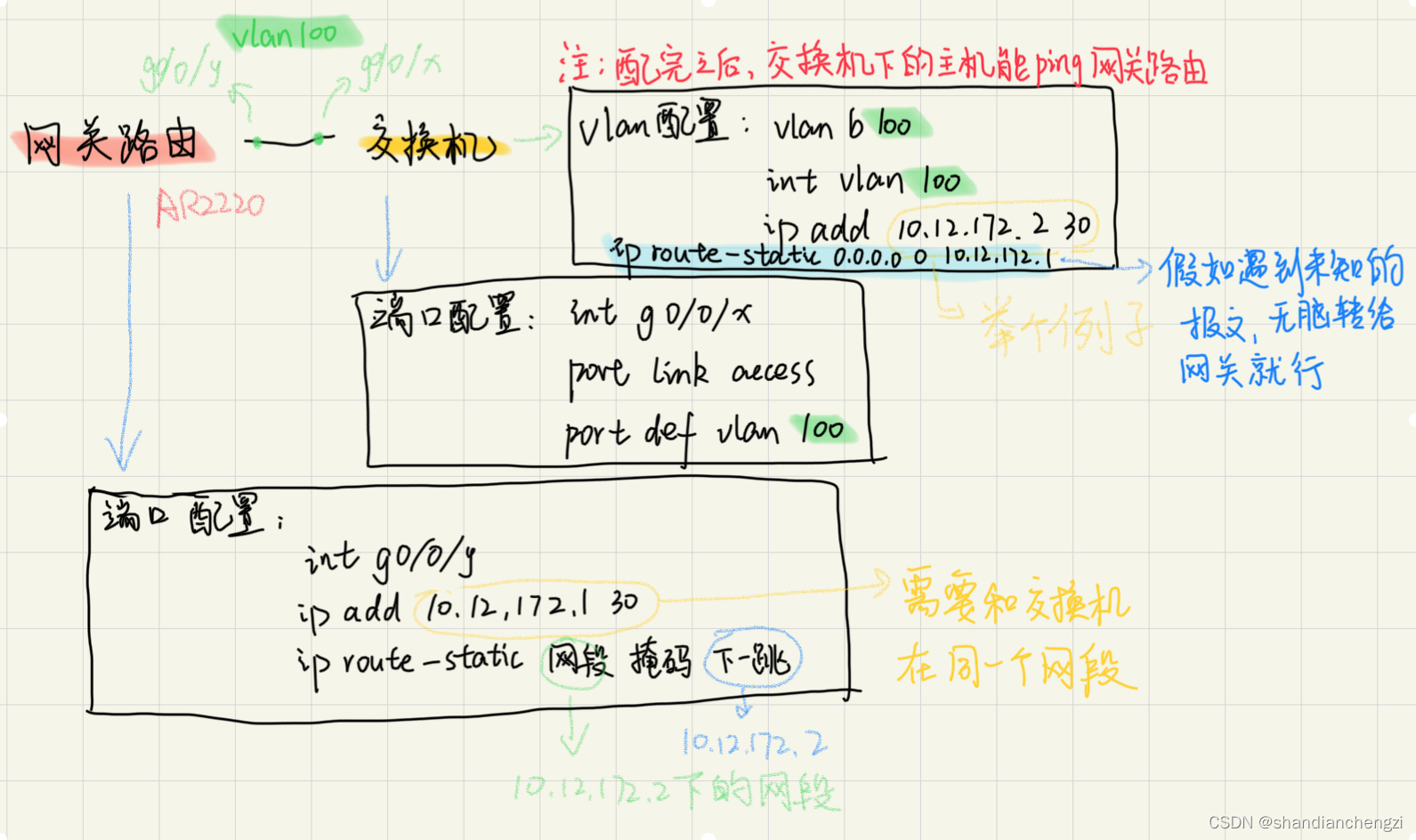

网关路由器-三层交换机。
-
其实配完上面两个，就全都能ping通了。

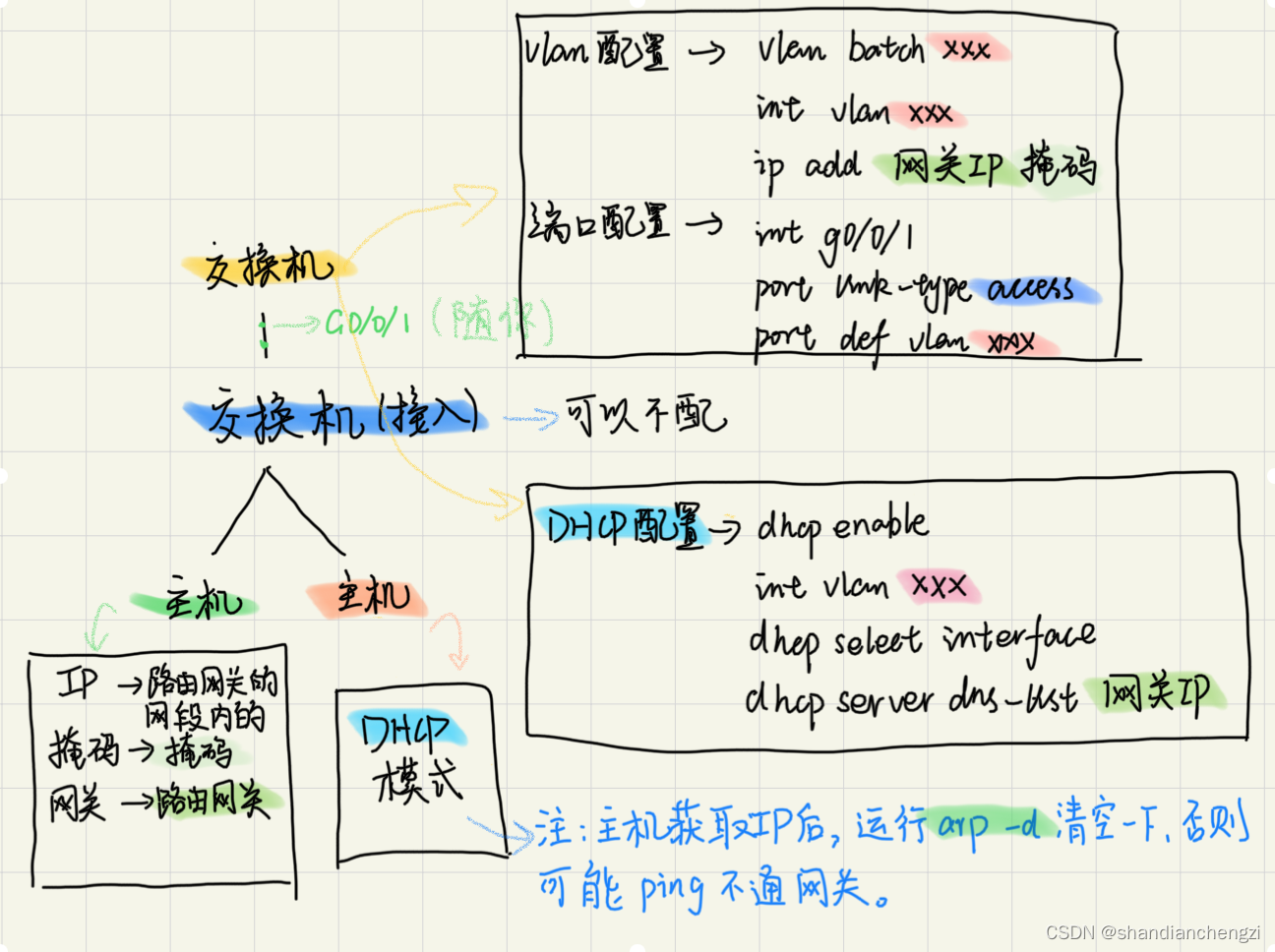

可以再配置一下DHCP协议。
-
有个地方CE-4和CE-2有两个交换机，配的原理其实一样的。CE-4配个静态路由无脑转发上去就完事了。
-
小技巧：如何撤销配置？
dis this查看当前配置，然后用undo，从下到上撤销。
2.4 服务器
注意域名IP啥的全部填服务器的，不要别出心裁填个其他的，就行。
HTTP获取文件的时候，选个小一点的文件，这软件好像不太行发不了第二个包，直接FIN了(当然也可能是我的问题)。
有别的问题的话直接看拓扑图里的dis current-conf吧。
因为我用的是DHCP，无线AP也是都有IP的，就是……AC我真的不(lan)会(de)配置。
详细解释版
TODO
