基于zynq XC7Z100 FMC接口通用计算平台

一、板卡概述

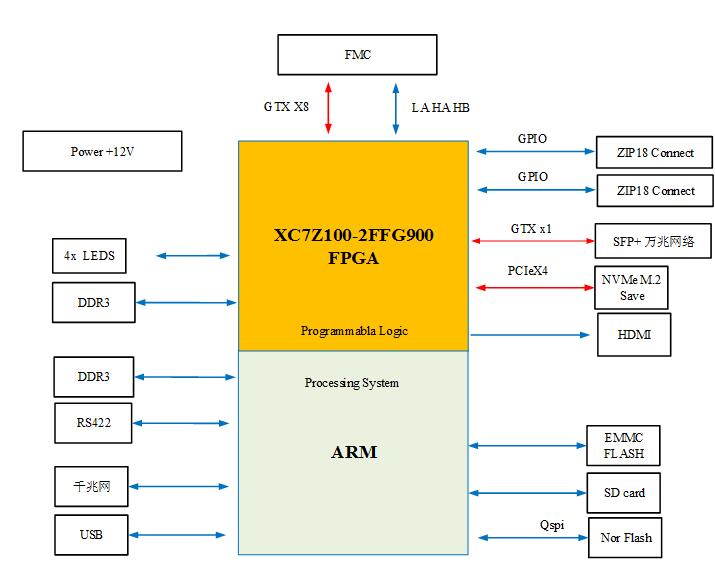

    板卡由SoC XC7Z100-2FFG900I芯片来完成卡主控及数字信号处理，XC7Z100内部集成了两个ARM Cortex-A9核和一个kintex 7的FPGA，通过PL端FPGA扩展FMC、光纤、IO等接口，PS端ARM扩展网络、USB、RS232等接口。板卡适应于图像处理、震动、通信等前端信号处理或者手持机等开发。



二、主要功能和性能

板卡功能

参数

内容

PL端

FMC

FMC-HPC，ASP-134486-01

8个GTX，LA HA HB

光纤

1路 SFP+，可配置千兆、万兆以太网协议

存储

1路 M.2 PCIeX4存储接口

IO

12bit 1.8V IO@J12，12bit Vfmc@J9

DDR

DDR3 1GB，32bit @800MHz

LED

4bit

HDMI

1路输出（内部转接到ARM）

PS端

DDR

DDR3 1GB 32bit@800MHz

QSPI Flash

256Mb

EMMC

8GB

SD Card

提供16GB SD卡

RS232

2路RS232

USB

1路USB2.0, 1路RS232转USB 调试口

网络

1路 千兆RJ45以太网

板卡尺寸

139X122X20mm

板卡重量

（含散热片）

板卡供电

+12V@2A

板卡功耗

20W

工作温度

Industrial  -20℃到+70℃

支持子板

Orihard board

FMC144、FMC210、FMC177、FMC213、FMC450、FMC214

三、软件支持:

板卡功能

参数内容

主处理器

XC7Z100-2FFG900I

软件版本

Vivado2017.4

编程语言

Verilog

PL端测试程序

DDR3测试程序

LED测试程序

IO测试程序

FMC测试程序（结合FMC 子卡）

AXI总线 DMA测试程序

PS端裸机测试程序

DDR3测试程序

网络测试程序

RS232测试程序

QSPI Flash测试程序

Emmc测试程序

SD Card测试程序

AXI总线 DMA测试程序

PS端操作系统程序

Uboot版本

U-Boot 2017.01

LINUX内核版本

LINUX-4.6.0-g399574f

串口软件

Xshell6；secureCRT7.0

Vivado版本

7z100_vivado2017.4@2017.4

PS端DDR3 读写

HDMI显示接口

USB 接口

千兆以太网接口

RS232接口

QSPI Flash  存储器

 U16

SD卡启动测试

EMMC 存储器

PCIe M.2 存储

未开发

四、应用领域：

  • 软件无线电处理平台
  • 图形图像跟踪处理
  • 模拟嵌入式边缘计算
