基于 Confluent+Flink 的实时数据分析最佳实践

业务背景在实际业务使用中，需要经常实时做一些数据分析，包括实时PV和UV展示，实时销售数据，实时店铺UV以及实时推荐系统等，基于此类需求，Confluent+实时计算Flink版是一个高效的方案。Confluent 是基于 Apache Kafka 提供的企业级全托管流数据服务，由 Apache Kafka 的原始创建者构建，通过企业级功能扩展了 Kafka 的...

Apache Spark中国社区

643人浏览 · 2022-03-23 19:30:00

Apache Spark中国社区 · 2022-03-23 19:30:00 发布

业务

背景

在实际业务使用中，需要经常实时做一些数据分析，包括实时PV和UV展示，实时销售数据，实时店铺UV以及实时推荐系统等，基于此类需求，Confluent+实时计算Flink版是一个高效的方案。

Confluent 是基于 Apache Kafka 提供的企业级全托管流数据服务，由 Apache Kafka 的原始创建者构建，通过企业级功能扩展了 Kafka 的优势，同时消除了 Kafka 管理或监控的负担。

实时计算Flink版是阿里云基于 Apache Flink 构建的企业级实时大数据计算商业产品。实时计算 Flink 由 Apache Flink 创始团队官方出品，拥有全球统一商业化品牌，提供全系列产品矩阵，完全兼容开源 Flink API，并充分基于强大的阿里云平台提供云原生的 Flink 商业增值能力。

一、准备工作

创建 Confluent 集群和实时计算Flink版集群

1、登录 Confluent管理控制台^{^[1]}，创建Confluent集群，创建步骤参考 Confluent集群开通^[2]

2、登录实时计算Flink版管理控制台^[3]，创建 vvp 集群。请注意，创建 vvp 集群选择的 vpc 跟 confluent 集群的 region 和 vpc 使用同一个，这样可以在 vvp 内部访问 confluent 的内部域名。

二、最佳实践 -实时统计玩家充值金额

Confluent+实时计算Flink+Hologres

2.1 新建Confluent消息队列

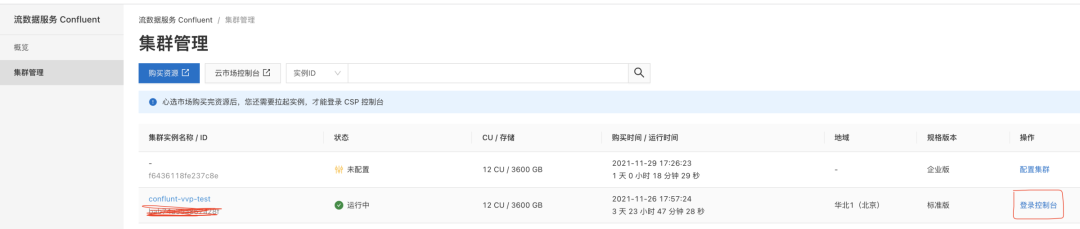

1、在 confluent 集群列表页，登录 control center

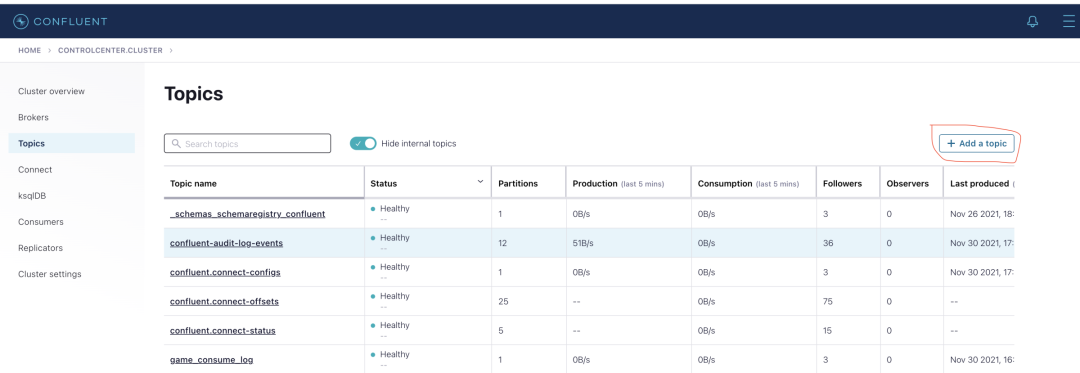

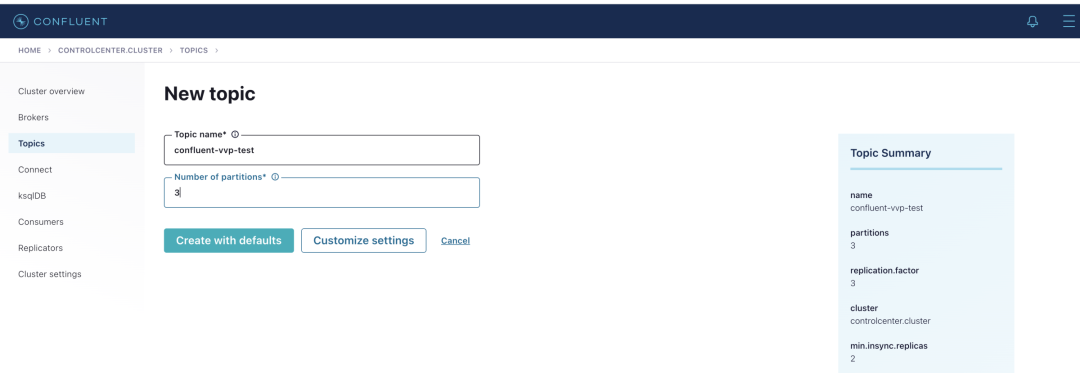

2、在左侧选中 Topics，点击Add a topic按钮，创建一个名为confluent-vvp-test的topic，将 partition 设置为3

2.2 配置结果表 Hologres

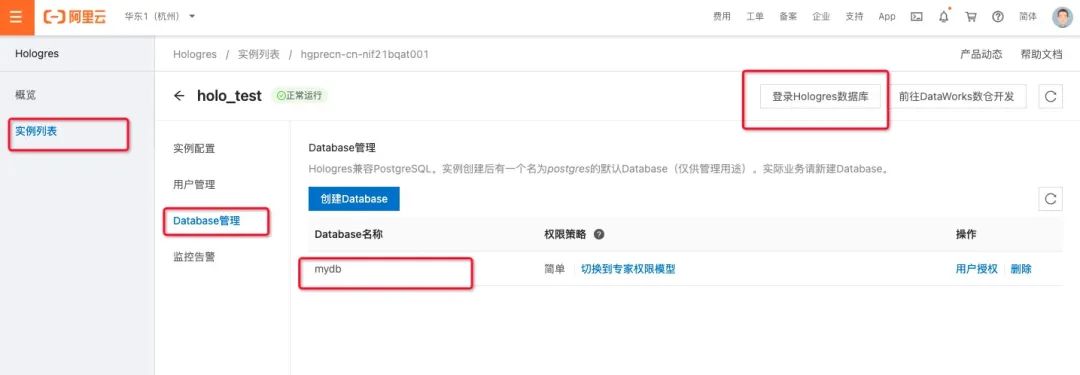

1、进入 Hologres控制台^[4]，点击 Hologres 实例，在 DB 管理中新增数据库 `mydb`

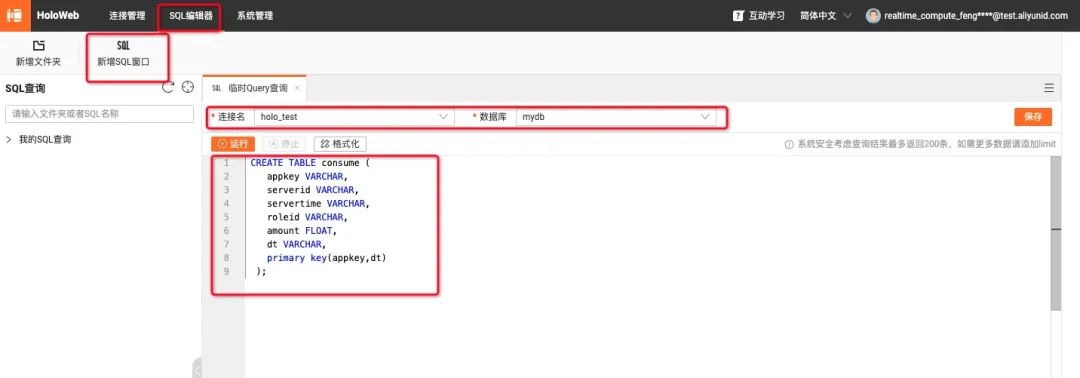

2、登录 Hologres 数据库，新建 SQL

3、Hologres 中创建结果表 SQL 语句

--用户累计消费结果表
 CREATE TABLE consume (
    appkey VARCHAR,
    serverid VARCHAR,
    servertime VARCHAR,
    roleid VARCHAR,
    amount FLOAT,
    dt VARCHAR,
    primary key(appkey,dt)
  );

2.3 创建实时计算vvp作业

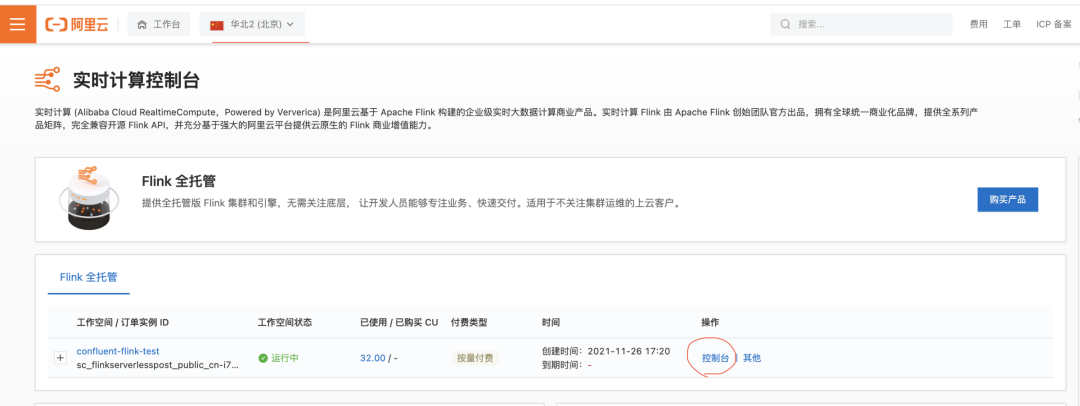

1、首先登录 vvp 控制台，选择集群所在 region，点击控制台，进入开发界面

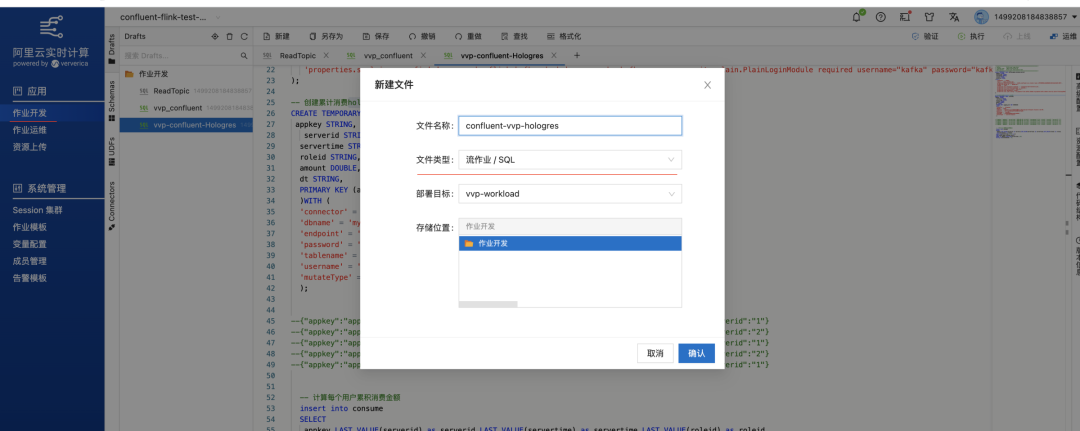

2、点击作业开发 Tab，点击新建文件，文件名称：confluent-vvp-hologres，文件类型选择：流作业 / SQL

3、在输入框写入以下代码：

create TEMPORARY table kafka_game_consume_source(
  appkey STRING,
  servertime STRING,
  consumenum DOUBLE,
  roleid STRING,
  serverid STRING
) with (
   'connector' = 'kafka',
   'topic' = 'game_consume_log',
   'properties.bootstrap.servers' = 'kafka.confluent.svc.cluster.local.xxx:9071[xxx可以找开发同学查看]',
   'properties.group.id' = 'gamegroup',
   'format' = 'json',
   'properties.ssl.truststore.location' = '/flink/usrlib/truststore.jks',
   'properties.ssl.truststore.password' = '[your truststore password]',
   'properties.security.protocol'='SASL_SSL',
   'properties.sasl.mechanism'='PLAIN',
   'properties.sasl.jaas.config'='org.apache.flink.kafka.shaded.org.apache.kafka.common.security.plain.PlainLoginModule required username="xxx[集群的用户]" password="xxx[相应的密码]";'
);
-- 创建累计消费hologres sink表
CREATE TEMPORARY TABLE consume(
 appkey STRING,
   serverid STRING,
  servertime STRING,
  roleid STRING,
  amount DOUBLE,
  dt STRING,
  PRIMARY KEY (appkey,dt) NOT ENFORCED
  )WITH (
  'connector' = 'hologres',
  'dbname' = 'mydb',
  'endpoint' = 'hgprecn-cn-tl32gkaet006-cn-beijing-vpc.hologres.aliyuncs.com:80',
  'password' = '[your appkey secret]',
  'tablename' = 'consume',
  'username' = '[your app key]',
  'mutateType' = 'insertorreplace'
);
--{"appkey":"appkey1","servertime":"2020-09-30 14:10:36","consumenum":33.8,"roleid":"roleid1","serverid":"1"}
--{"appkey":"appkey2","servertime":"2020-09-30 14:11:36","consumenum":30.8,"roleid":"roleid2","serverid":"2"}
--{"appkey":"appkey1","servertime":"2020-09-30 14:13:36","consumenum":31.8,"roleid":"roleid1","serverid":"1"}
--{"appkey":"appkey2","servertime":"2020-09-30 14:20:36","consumenum":33.8,"roleid":"roleid2","serverid":"2"}
--{"appkey":"appkey1","servertime":"2020-09-30 14:30:36","consumenum":73.8,"roleid":"roleid1","serverid":"1"}
  -- 计算每个用户累积消费金额
  insert into consume
  SELECT
   appkey,LAST_VALUE(serverid) as serverid,LAST_VALUE(servertime) as servertime,LAST_VALUE(roleid) as roleid,
   sum(consumenum) as amount,
  substring(servertime,1,10) as dt
  FROM kafka_game_consume_source
  GROUP BY appkey,substring(servertime,1,10)
  having sum(consumenum) > 0;

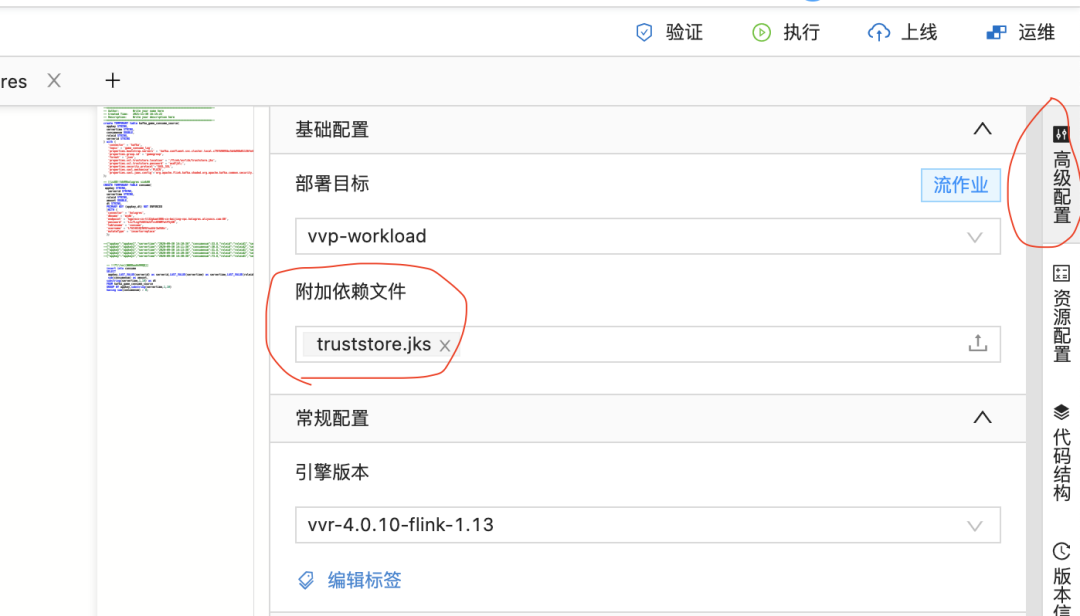

4、在高级配置里，增加依赖文件 truststore.jks

（访问内部域名需添加，公网域名可以不用），

访问依赖文件的固定路径前缀都是/flink/usrlib/

（这里是/flink/usrlib/truststore.jks）

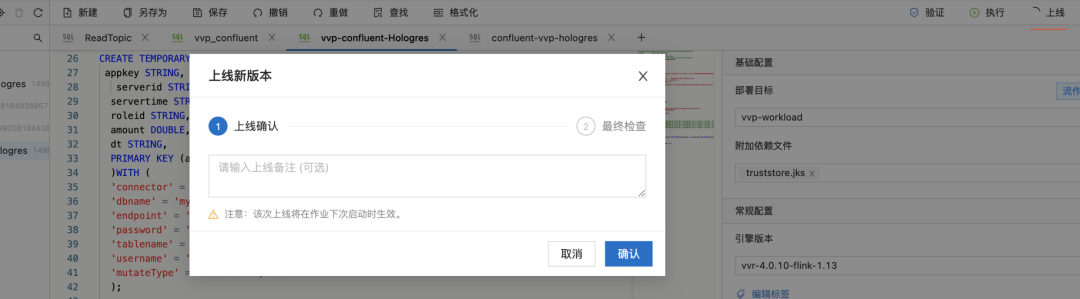

5、点击上线按钮，完成上线

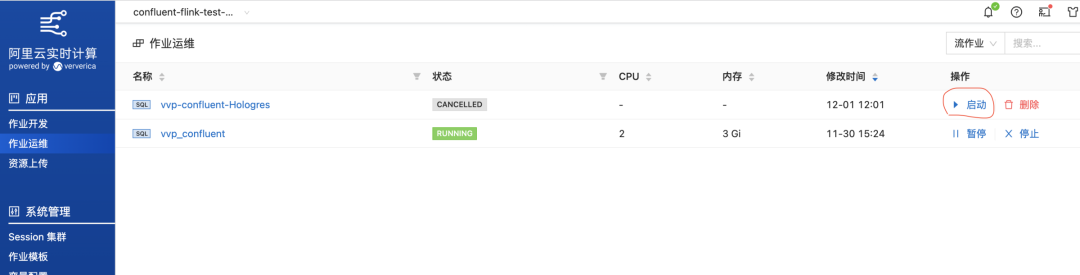

6、在运维作用列表里找到刚上线的作用，点击启动按钮，等待状态更新为 running，运行成功。

7、在 control center 的【Topics->Messages】页面，逐条发送测试消息，格式为：

{"appkey":"appkey1","servertime":"2020-09-30 14:10:36","consumenum":33.8,"roleid":"roleid1","serverid":"1"}
{"appkey":"appkey2","servertime":"2020-09-30 14:11:36","consumenum":30.8,"roleid":"roleid2","serverid":"2"}
{"appkey":"appkey1","servertime":"2020-09-30 14:13:36","consumenum":31.8,"roleid":"roleid1","serverid":"1"}
{"appkey":"appkey2","servertime":"2020-09-30 14:20:36","consumenum":33.8,"roleid":"roleid2","serverid":"2"}
{"appkey":"appkey1","servertime":"2020-09-30 14:30:36","consumenum":73.8,"roleid":"roleid1","serverid":"1"}

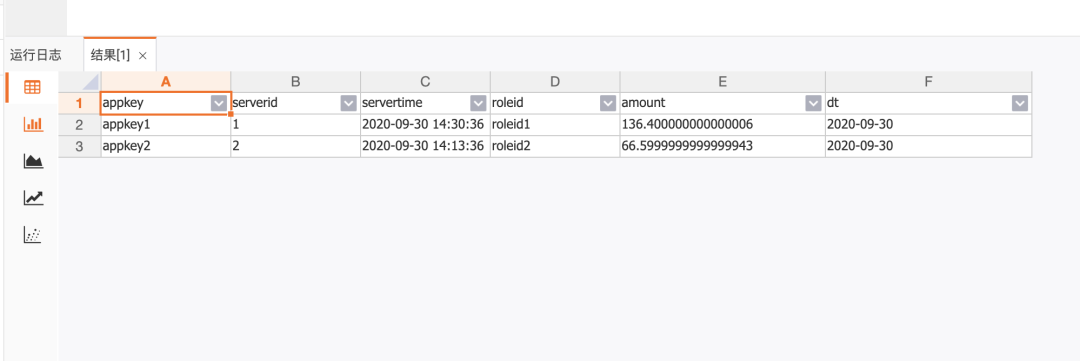

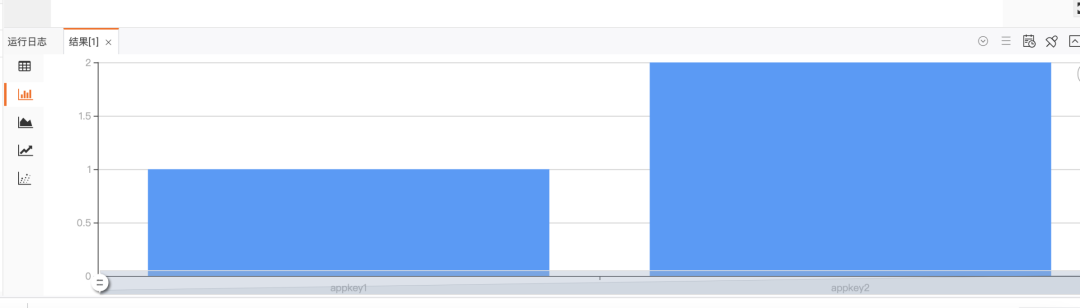

2.4 查看用户充值金额实时统计效果

三、最佳实践-电商实时PV和UV统计

Confluent+实时计算Flink+RDS

3.1 新建 Confluent 消息队列

1、在 confluent 集群列表页，登录 control center

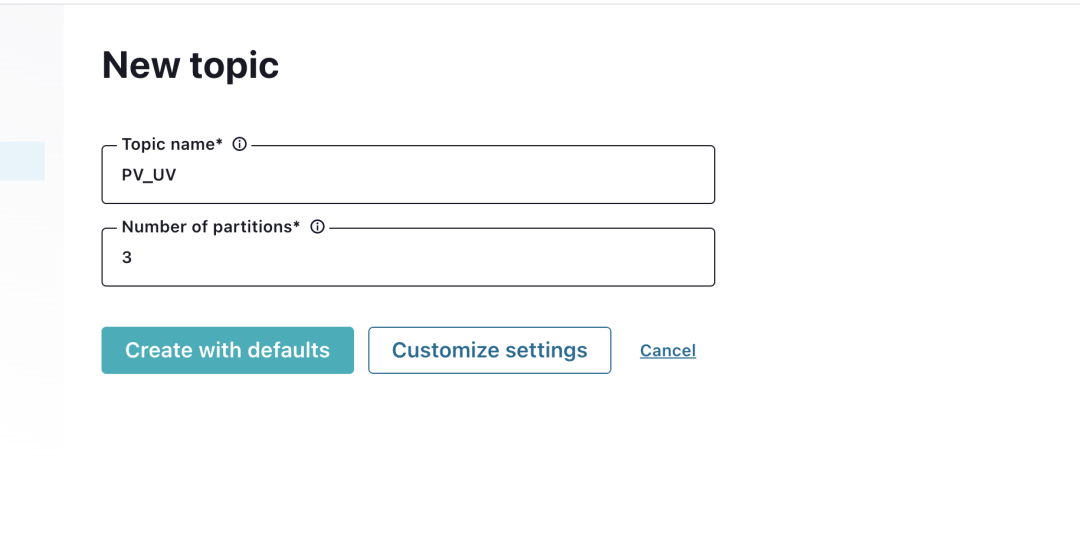

2、在左侧选中 Topics，点击Add a topic按钮，创建一个名为pv-uv的 topic，将 partition 设置为3

3.2 创建云数据库RDS 结果表

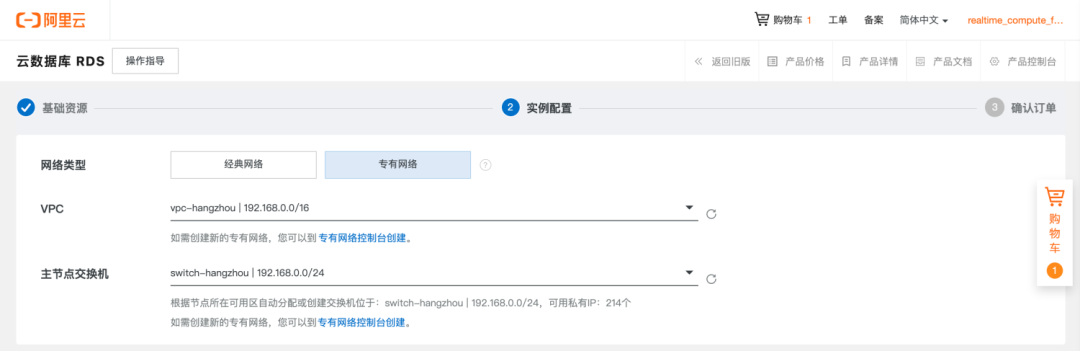

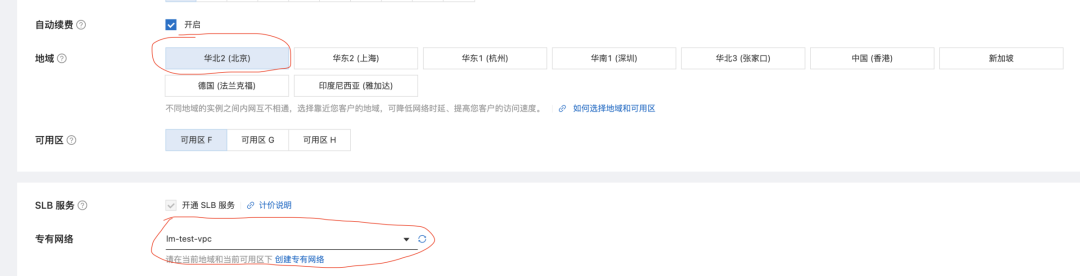

1、登录 RDS 管理控制台^[5]页面，购买 RDS。确保 RDS 与 Flink 全托管集群在相同 region，相同 VPC 下

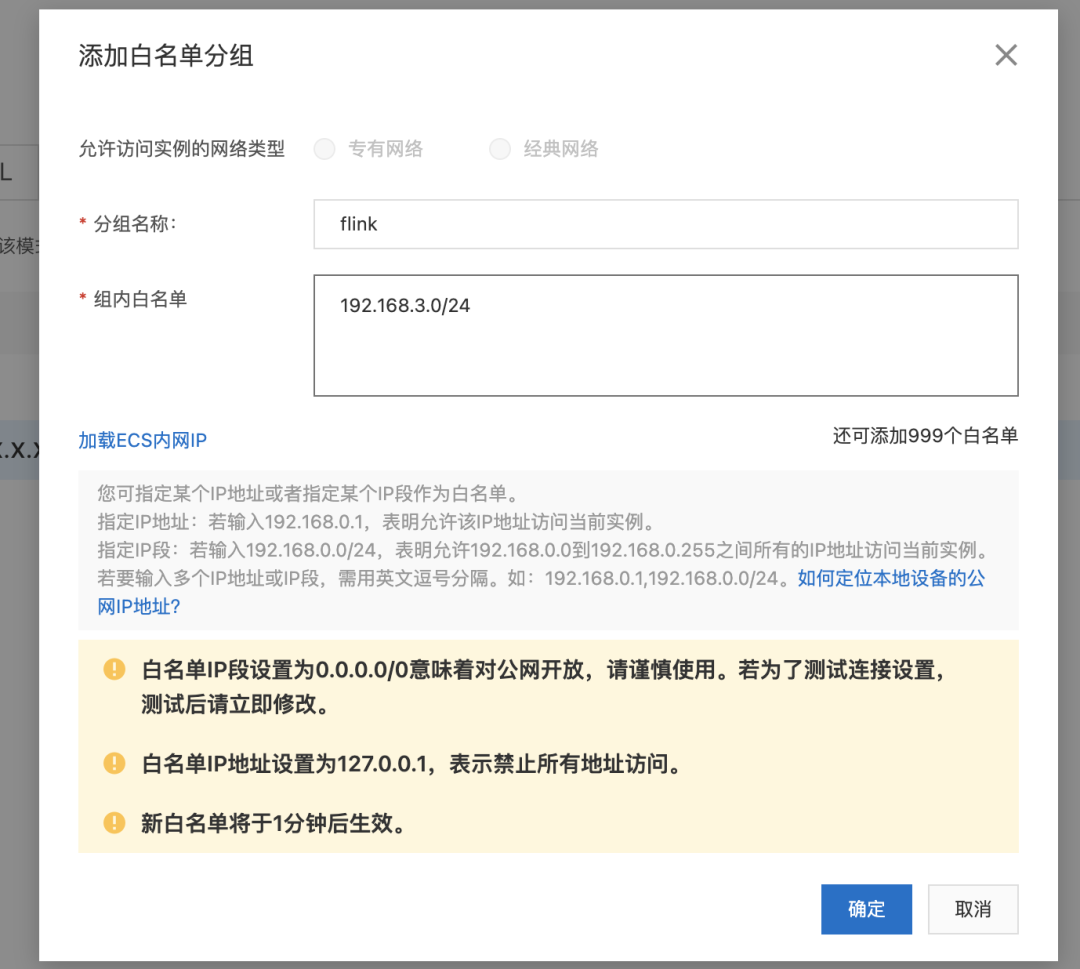

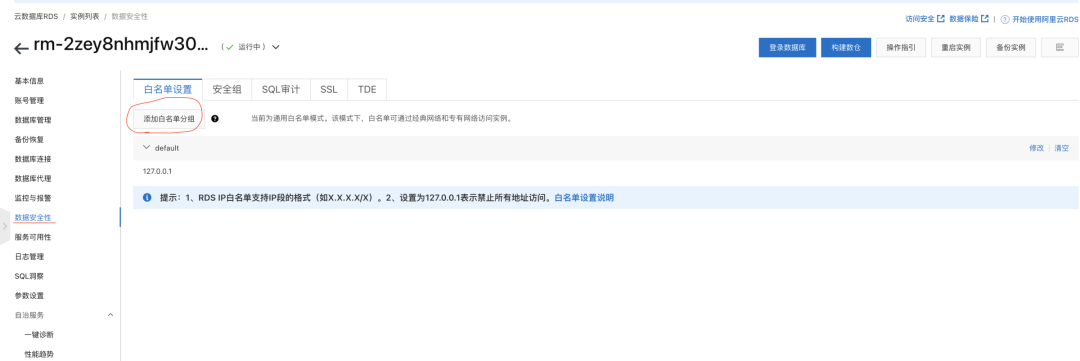

2、添加虚拟交换机网段（vswitch IP段）进入 RDS 白名单，详情参考：设置白名单文档^[6]

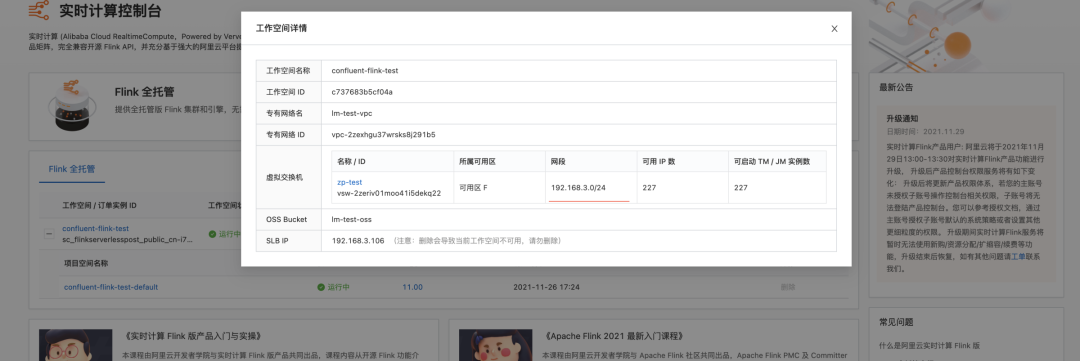

3、【vswitch IP段】可在 flink 的工作空间详情中查询

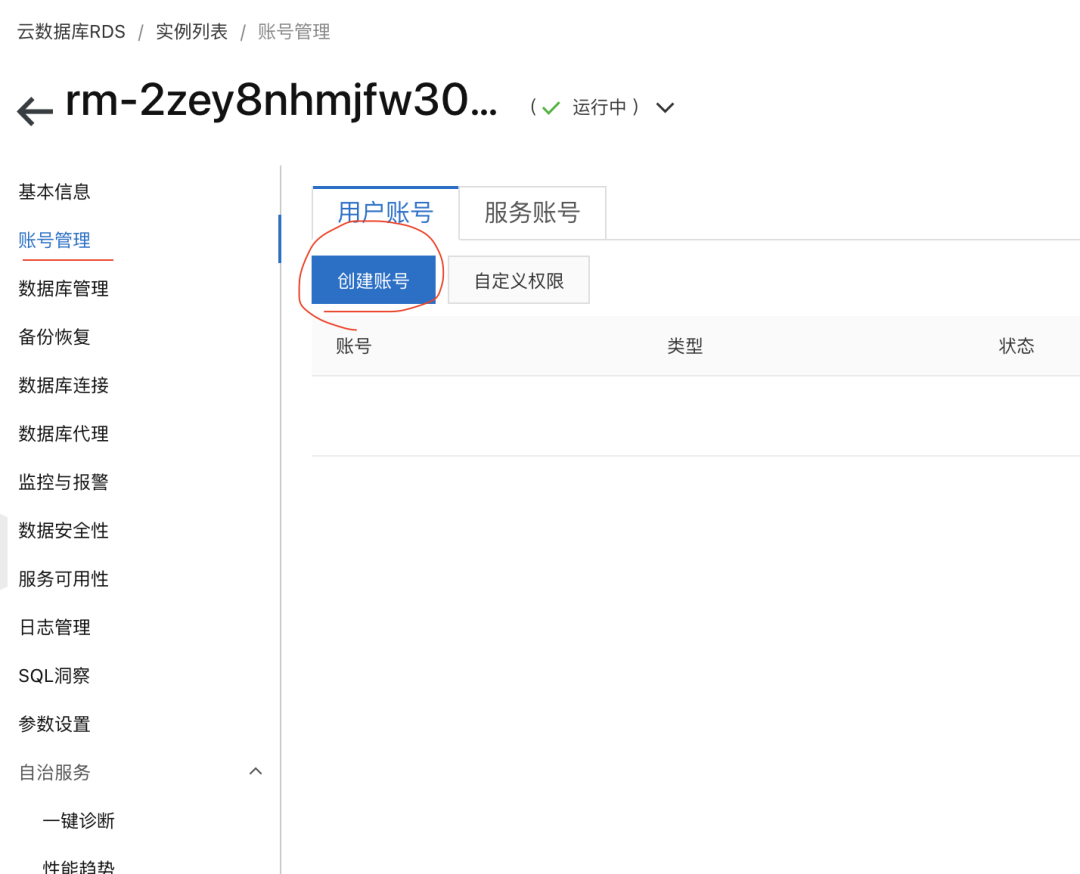

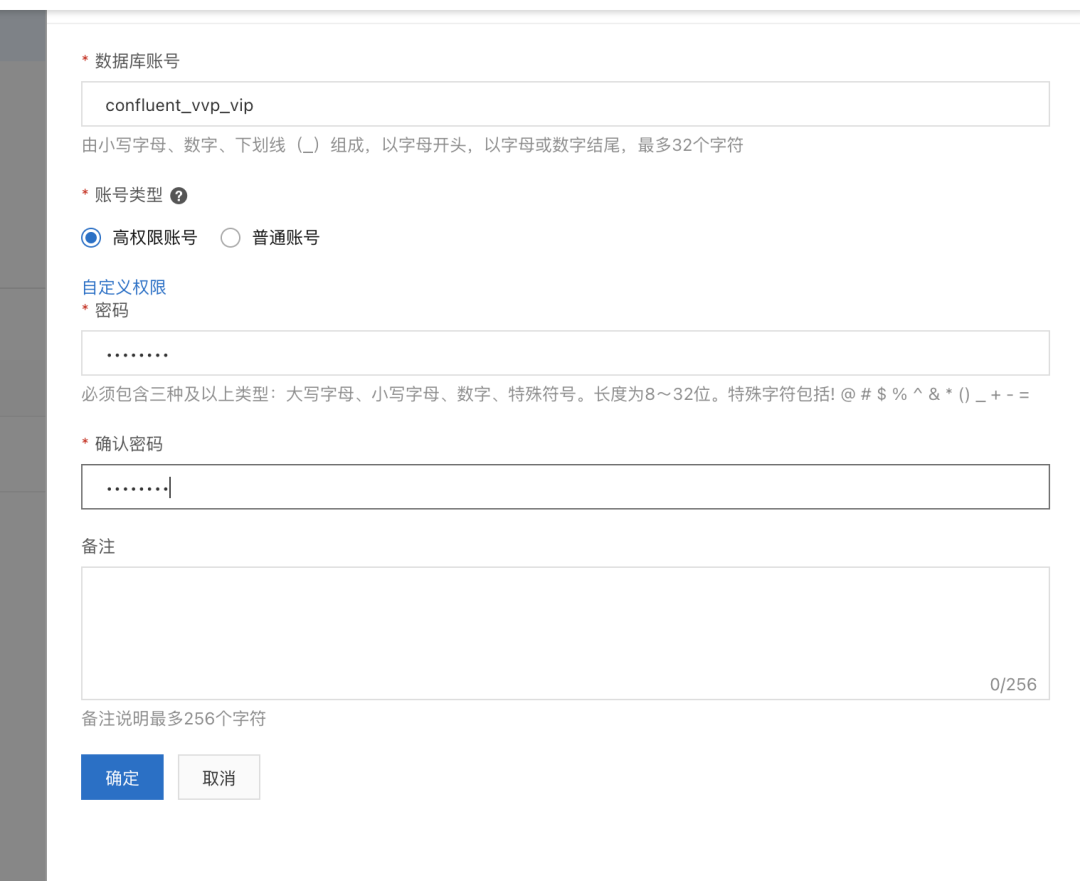

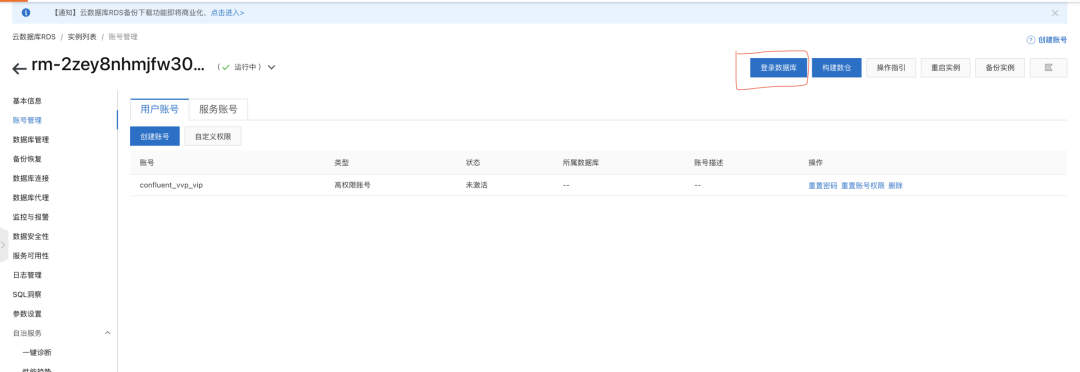

4、在【账号管理】页面创建账号【高权限账号】

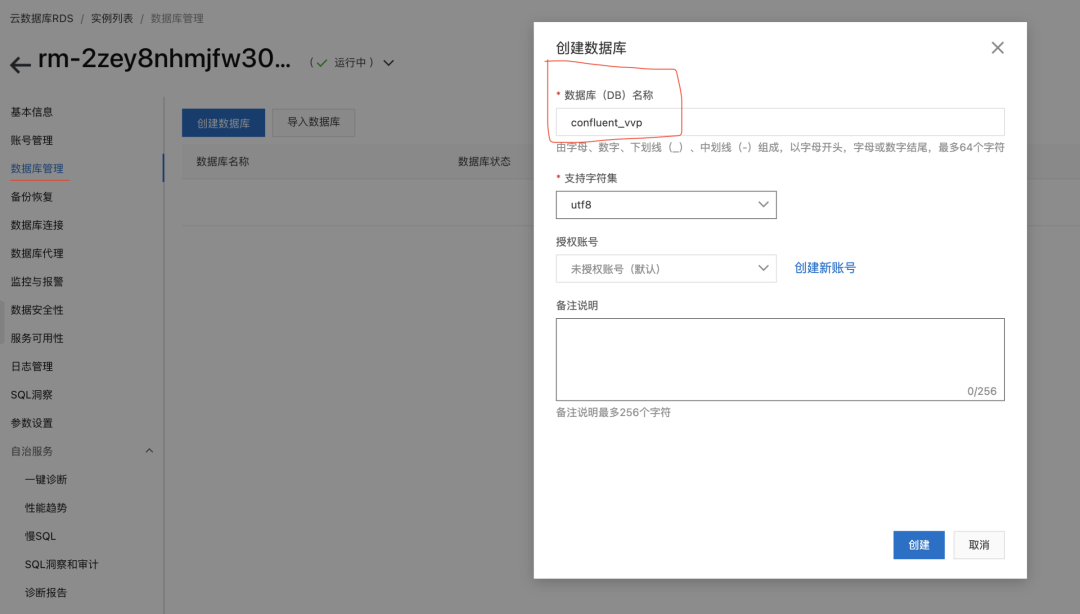

5、数据库实例下【数据库管理】新建数据库【conflufent_vvp】

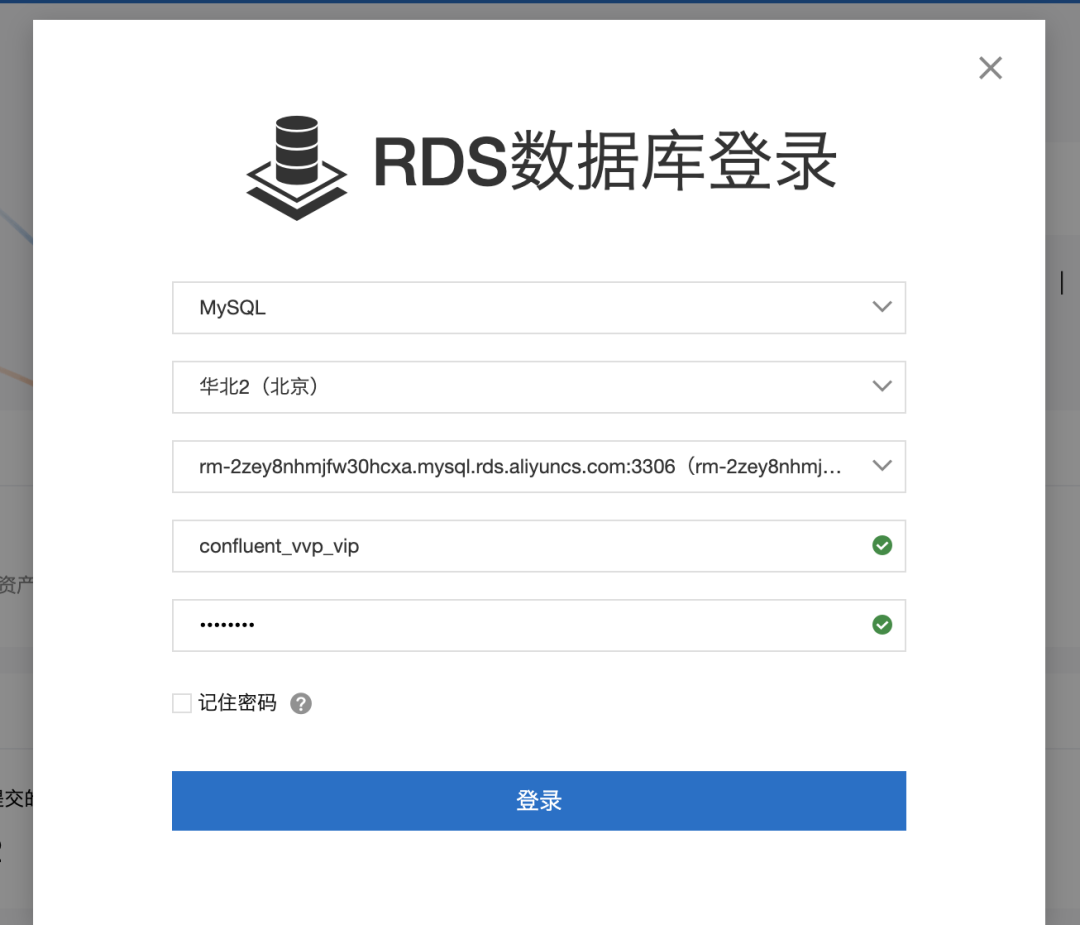

6、使用系统自带的 DMS 服务登陆 RDS，登录名和密码输入上面创建的高权限账户

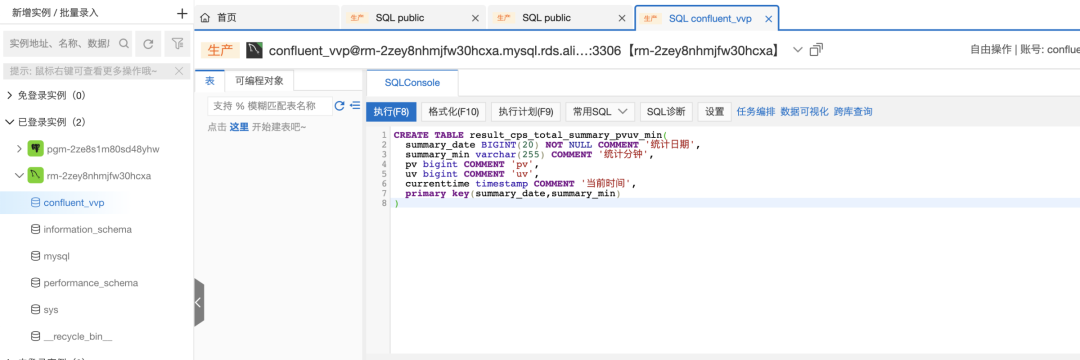

7、双击【confluent_vvp】数据库，打开 SQLConsole，将以下建表语句复制粘贴到 SQLConsole 中，创建结果表

CREATE TABLE result_cps_total_summary_pvuv_min(
  summary_date date NOT NULL COMMENT '统计日期',
  summary_min varchar(255) COMMENT '统计分钟',
  pv bigint COMMENT 'pv',
  uv bigint COMMENT 'uv',
  currenttime timestamp COMMENT '当前时间',
  primary key(summary_date,summary_min)
)

3.3 创建实时计算VVP作业

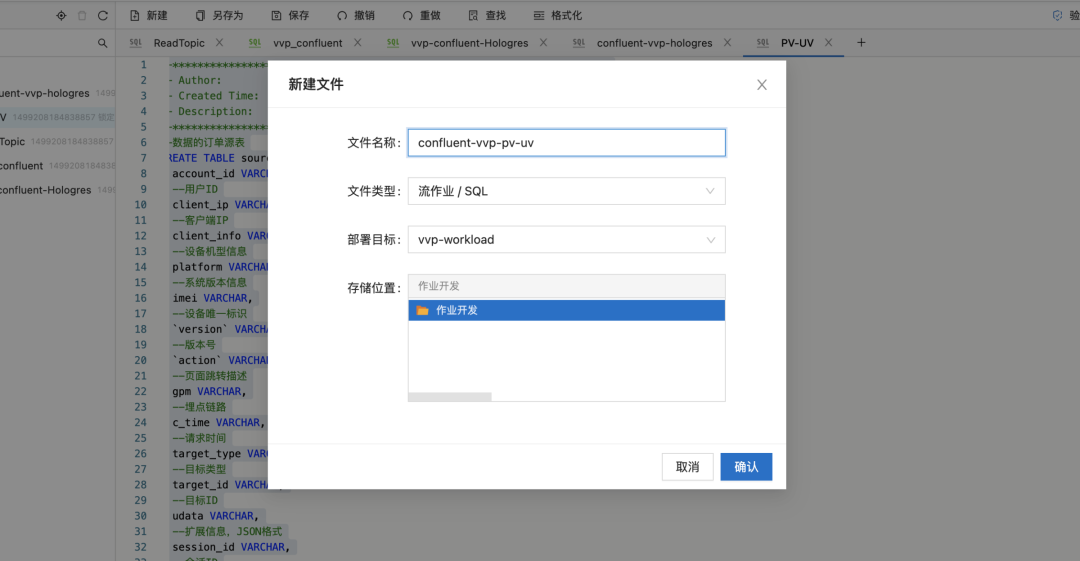

1、【VVP控制台】新建文件

2、在 SQL 区域输入以下代码：

--数据的订单源表
CREATE TABLE source_ods_fact_log_track_action (
  account_id VARCHAR,
  --用户ID
  client_ip VARCHAR,
  --客户端IP
  client_info VARCHAR,
  --设备机型信息
  platform VARCHAR,
  --系统版本信息
  imei VARCHAR,
  --设备唯一标识
  `version` VARCHAR,
  --版本号
  `action` VARCHAR,
  --页面跳转描述
  gpm VARCHAR,
  --埋点链路
  c_time VARCHAR,
  --请求时间
  target_type VARCHAR,
  --目标类型
  target_id VARCHAR,
  --目标ID
  udata VARCHAR,
  --扩展信息，JSON格式
  session_id VARCHAR,
  --会话ID
  product_id_chain VARCHAR,
  --商品ID串
  cart_product_id_chain VARCHAR,
  --加购商品ID
  tag VARCHAR,
  --特殊标记
  `position` VARCHAR,
  --位置信息
  network VARCHAR,
  --网络使用情况
  p_dt VARCHAR,
  --时间分区天
  p_platform VARCHAR --系统版本信息
) WITH (
   'connector' = 'kafka',
   'topic' = 'game_consume_log',
   'properties.bootstrap.servers' = 'kafka.confluent.svc.cluster.local.c79f69095bc5d4d98b01136fe43e31b93:9071',
   'properties.group.id' = 'gamegroup',
   'format' = 'json',
   'properties.ssl.truststore.location' = '/flink/usrlib/truststore.jks',
   'properties.ssl.truststore.password' = '【your password】',
   'properties.security.protocol'='SASL_SSL',
   'properties.sasl.mechanism'='PLAIN',
   'properties.sasl.jaas.config'='org.apache.flink.kafka.shaded.org.apache.kafka.common.security.plain.PlainLoginModule required username="【your user name】" password="【your password】";'
);
--{"account_id":"id1","client_ip":"172.11.1.1","client_info":"mi10","p_dt":"2021-12-01","c_time":"2021-12-01 19:10:00"}
CREATE TABLE result_cps_total_summary_pvuv_min (
  summary_date date,
  --统计日期
  summary_min varchar,
  --统计分钟
  pv bigint,
  --点击量
  uv bigint,
  --一天内同个访客多次访问仅计算一个UV
  currenttime timestamp,
  --当前时间
  primary key (summary_date, summary_min)
) WITH (
  type = 'rds',
  url = 'url = 'jdbc:mysql://rm-【your rds clusterId】.mysql.rds.aliyuncs.com:3306/confluent_vvp',',
  tableName = 'result_cps_total_summary_pvuv_min',
  userName = 'flink_confluent_vip',
  password = '【your rds password】'
);
CREATE VIEW result_cps_total_summary_pvuv_min_01 AS
select
  cast (p_dt as date) as summary_date --时间分区
  , count (client_ip) as pv --客户端的IP
  , count (distinct client_ip) as uv --客户端去重
  , cast (max (c_time) as TIMESTAMP) as c_time --请求的时间
from
  source_ods_fact_log_track_action
group
  by p_dt;
INSERT
  into result_cps_total_summary_pvuv_min
select
  a.summary_date,
  --时间分区
  cast (DATE_FORMAT (c_time, 'HH:mm') as varchar) as summary_min,
  --取出小时分钟级别的时间
  a.pv,
  a.uv,
  CURRENT_TIMESTAMP as currenttime --当前时间
from
  result_cps_total_summary_pvuv_min_01 AS a;

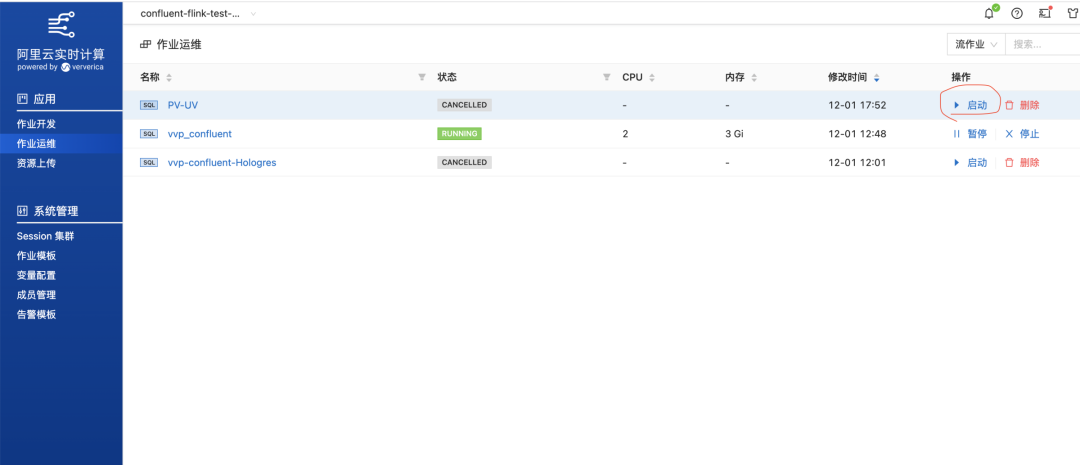

3、点击【上线】之后，在作业运维页面点击启动按钮，直到状态更新为 RUNNING 状态。

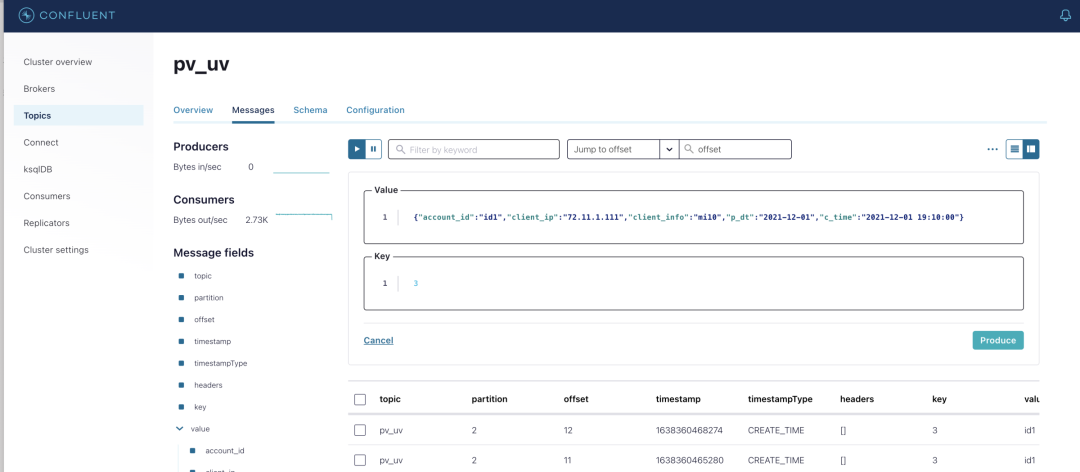

4、在 control center 的【Topics->Messages】页面，逐条发送测试消息，格式为：

{"account_id":"id1","client_ip":"72.11.1.111","client_info":"mi10","p_dt":"2021-12-01","c_time":"2021-12-01 19:11:00"}
{"account_id":"id2","client_ip":"72.11.1.112","client_info":"mi10","p_dt":"2021-12-01","c_time":"2021-12-01 19:12:00"}
{"account_id":"id3","client_ip":"72.11.1.113","client_info":"mi10","p_dt":"2021-12-01","c_time":"2021-12-01 19:13:00"}

3.4 查看 PV 和 UV 效果

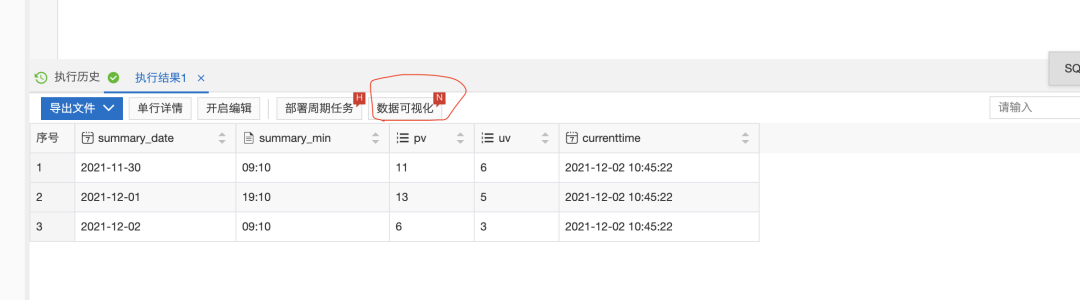

可以看出 rds 数据表的 pv 和 uv 会随着发送的消息数据，动态的变化，同时还可以通过【数据可视化】来查看相应的图表信息。

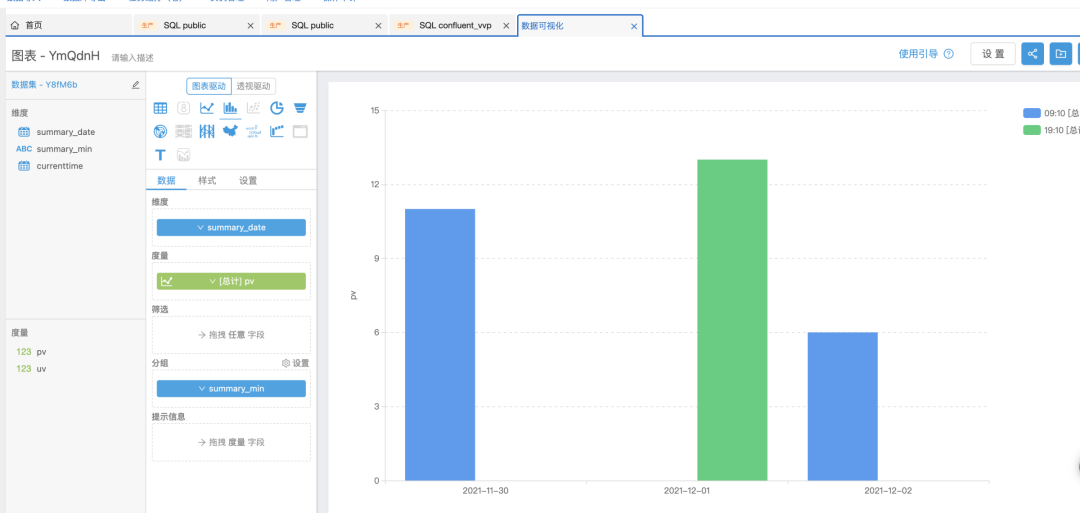

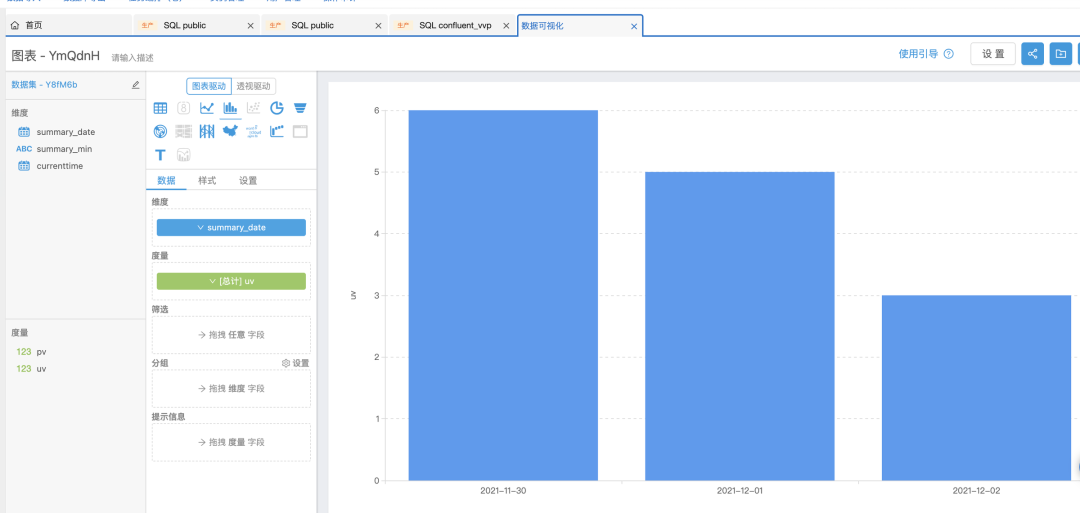

pv图表展示：

uv图表展示：

参考链接

[1] Confluent 管理控制台

https://confluent.console.aliyun.com/

[2] Confluent 集群开通

https://www.yuque.com/aliyunbigdata/ndmaw3/qof8ig?

[3] 实时计算Flink版管理控制台

https://realtime-compute.console.aliyun.com/?

[4] Hologres 控制台
https://hologram.console.aliyun.com/cn-shanghai/overview

[5] RDS 管理控制台
https://rdsnext.console.aliyun.com/rdsList/cn-shanghai/basic/

[6] 设置白名单文档

https://help.aliyun.com/document_detail/174469.html
