从ultra librarain网站下载封装并生成封装文件

提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言

刚入门画电路图找封装是件很麻烦的事，除了利用cadence一些自带的封装库之外，我们主要还是靠从其他的第三方网站下载封装，ultra librarain是一个比较全的封装下载网站，但是下载后需要简单的处理才能得到我们想要的封装文件，由于网站提供的指南是英文的，不方便阅读，特此分享！

`
注意：此网站比较卡 多试几次
1、打开https://www.ultralibrarian.com/

2、输入对应的封装型号
在这里插入图片描述

3、搜索结果
在这里插入图片描述

4、下载（需要登陆）
在这里插入图片描述

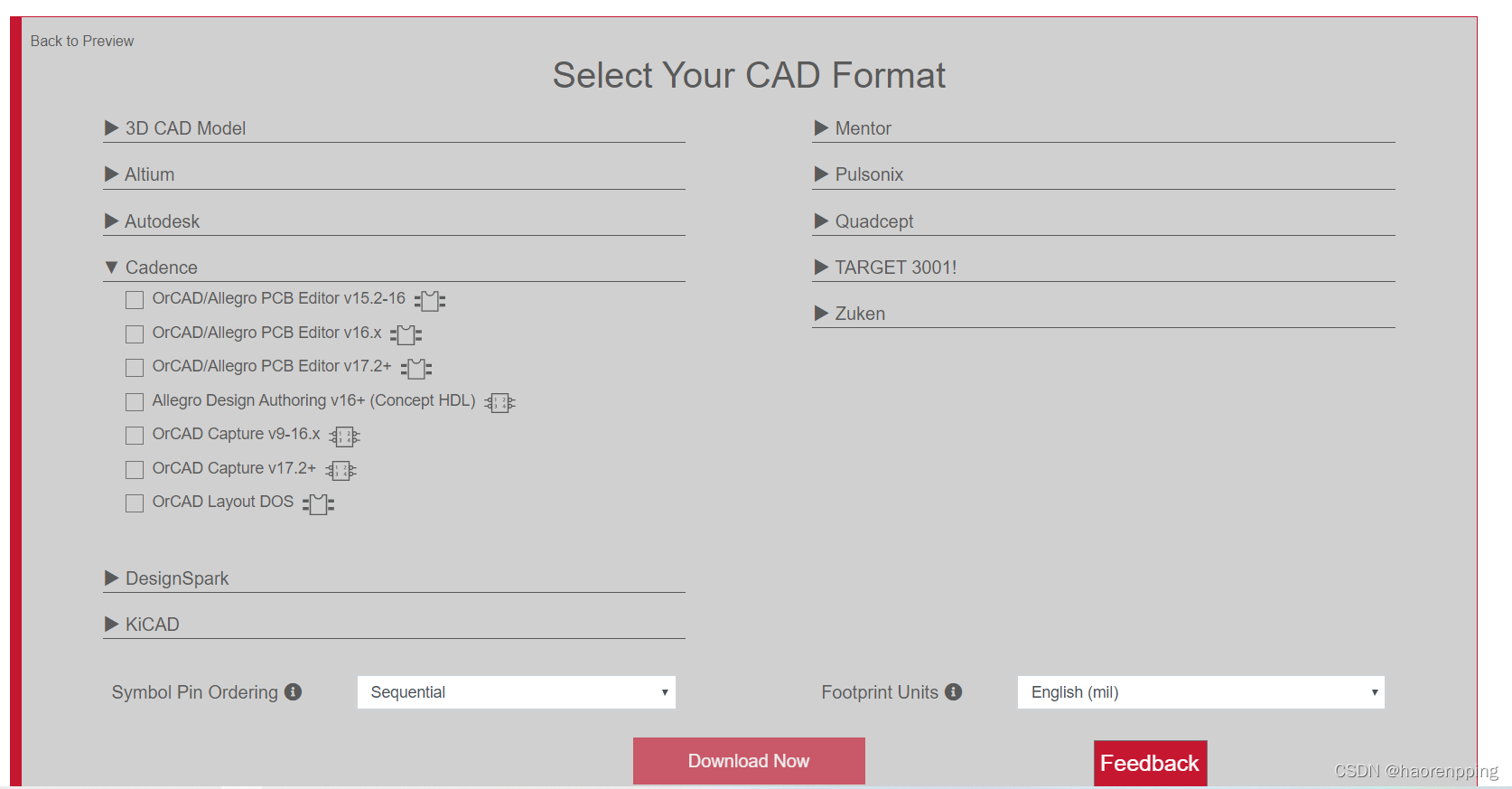

5、选择对应文件类型
在这里插入图片描述

6、得到压缩包
在这里插入图片描述

7、解压文件
若是处理pcb封装跳转到步骤10 ，若是处理原理图封装如下所示
启动orcad
在这里插入图片描述

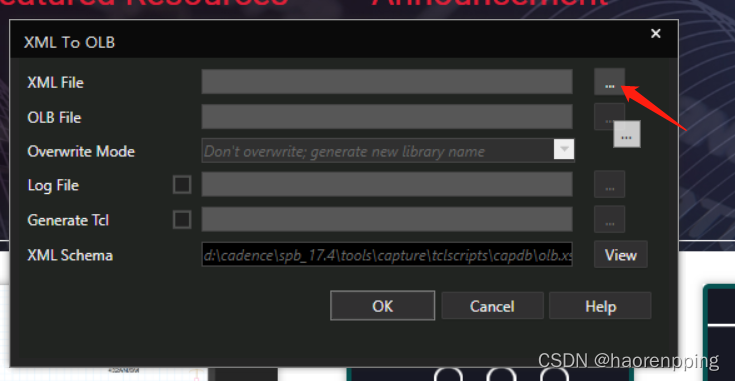

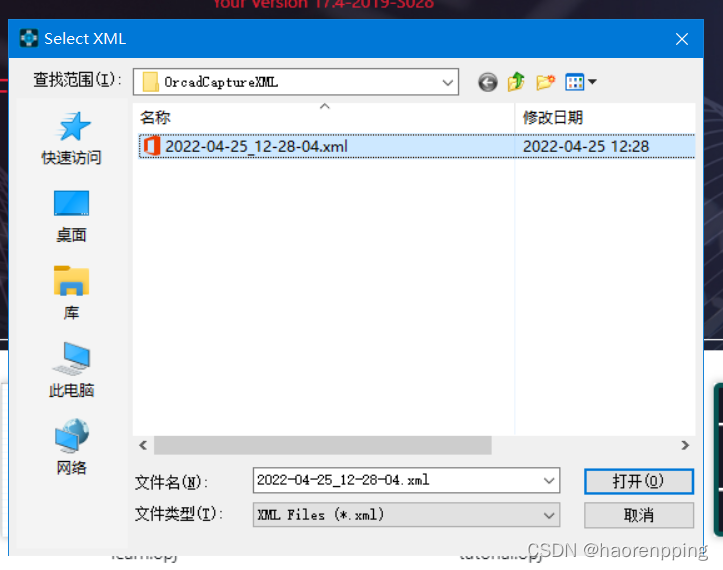

8、依次选择 file - import - library XML，并如图所示选择下载好的xml文件
在这里插入图片描述
在这里插入图片描述

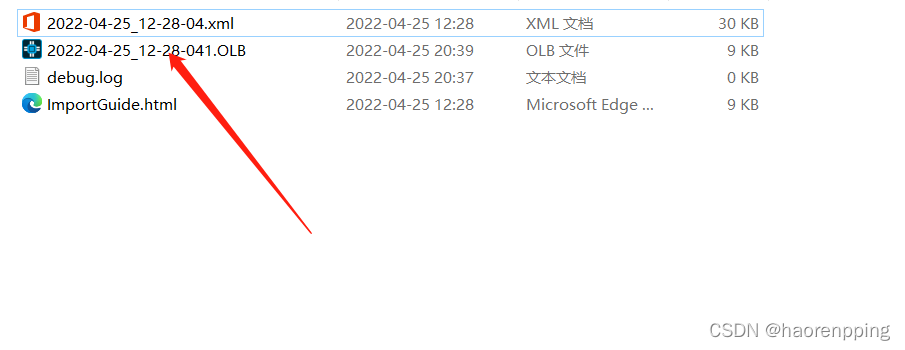

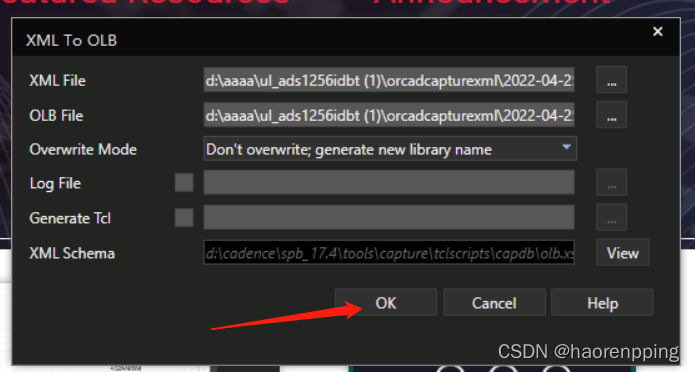

9、点击ok即可再xml文件所在文件夹内生成原理图封装文件（olb文件）
在这里插入图片描述
在这里插入图片描述

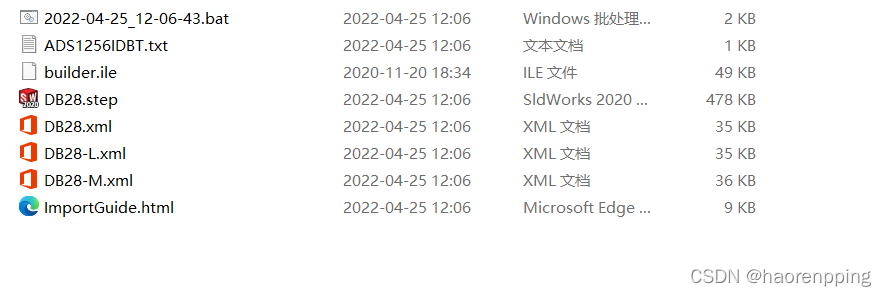

10、处理pcb封装
在这里插入图片描述

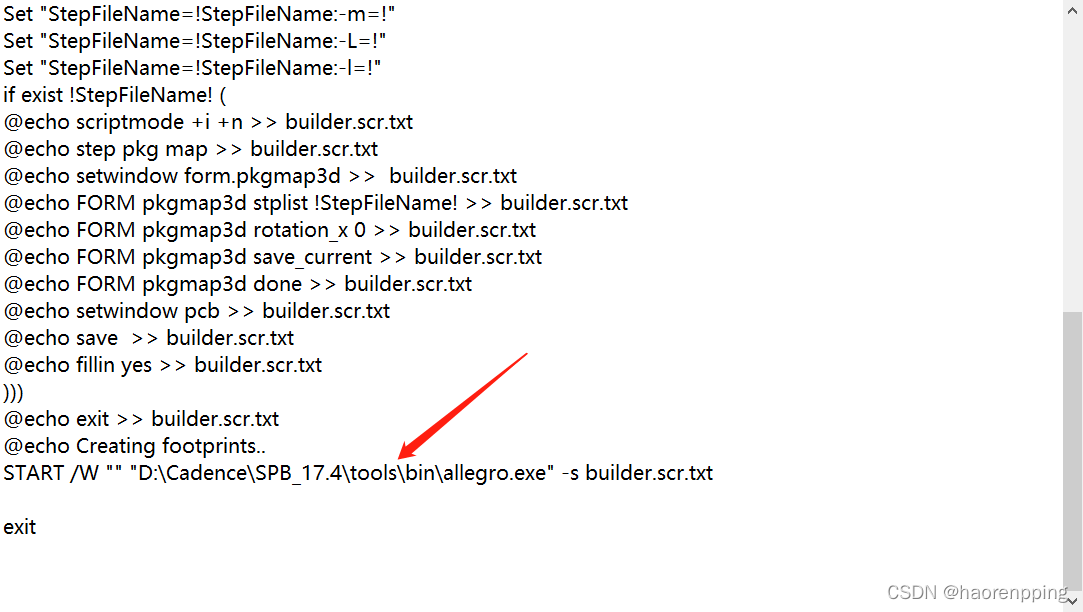

11、用记事本打开.bat文件 将箭头所指位置的allegro.exe改为allegro.exe程序完整安装路径，保存
在这里插入图片描述

12、双击bat文件

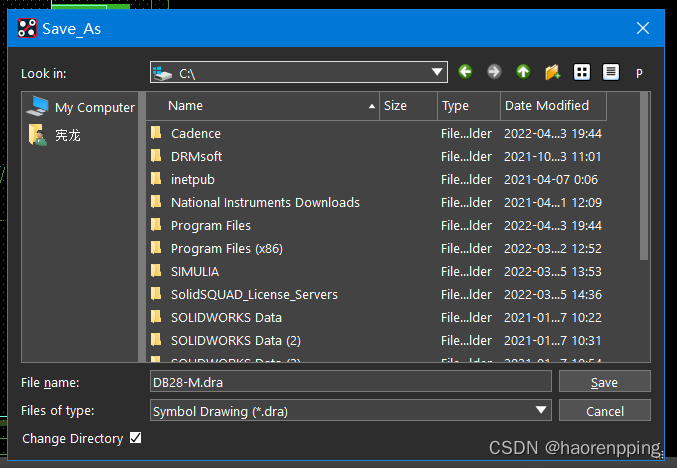

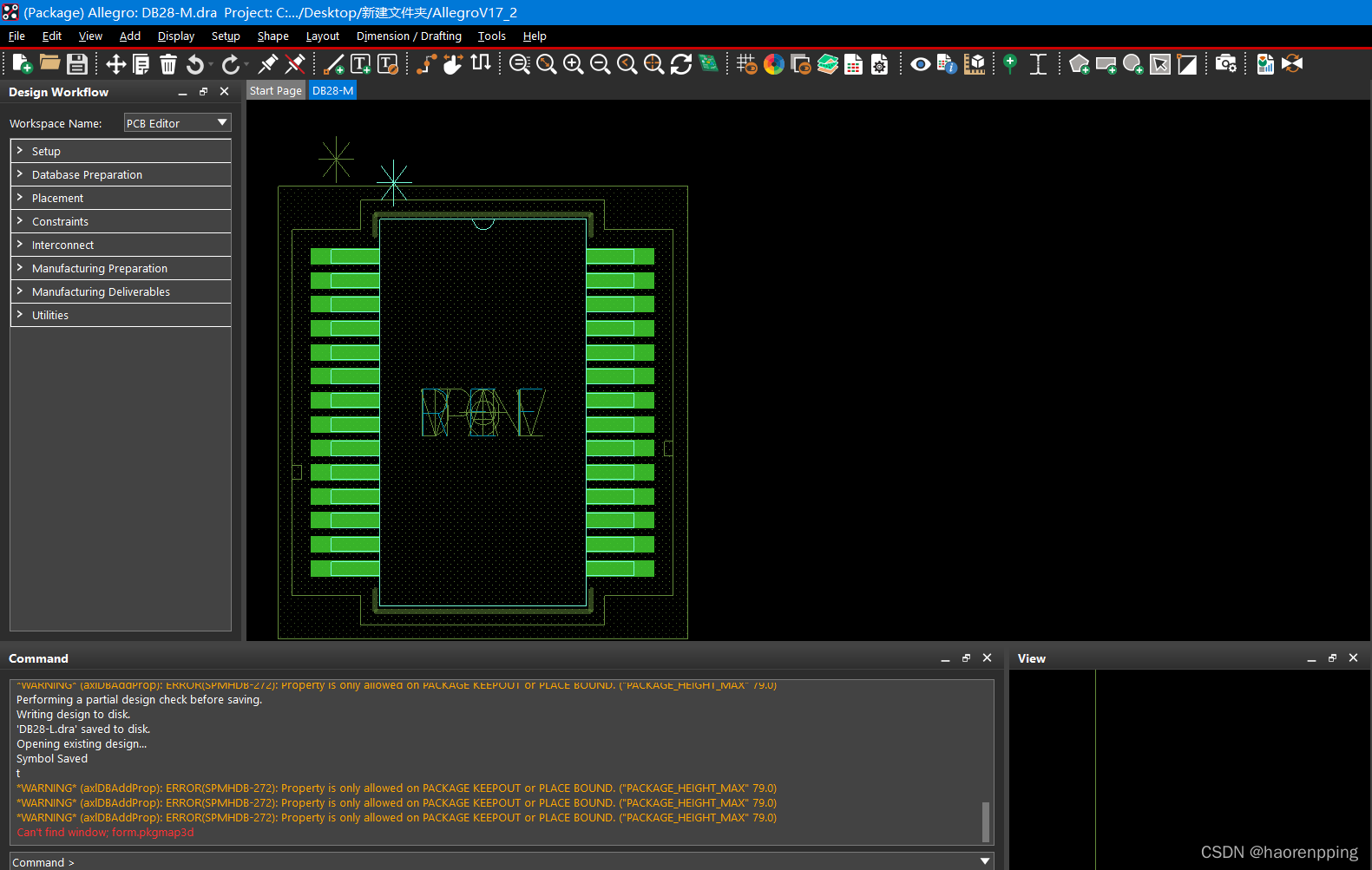

13、得到pcb封装，另存即可，得到dra封装文件

在这里插入图片描述
![在这里插入图片描述](https://img-blog.csdnimg.cn/adaeb433c4d04ecaba2ab9d82446fe92.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAaGFvcmVucHBpbmc=,size_19,color_FFFFFF,t_70,g_se,x_16#pic_center
