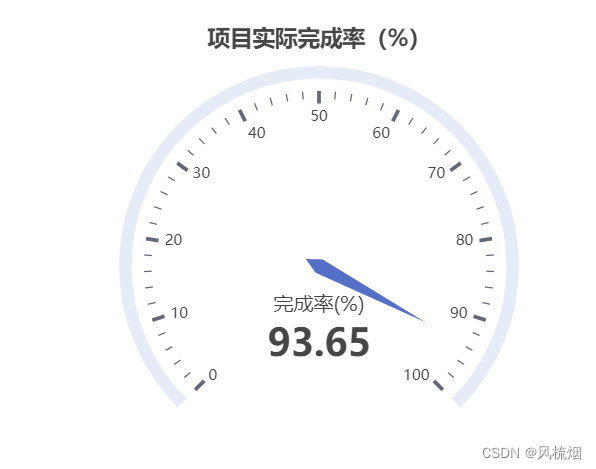

仪表盘（Gauge）也被称为拨号图表或速度表图，用于显示类似于速度计上的读数的数据，是一种拟物化的展示形式。 仪表盘是常用的商业智能（BI）类的图表之一，可以轻松展示用户的数据，并能清晰地看出某个指标值所在的范围。 为了更直观地查看项目的实际完成率数据，以及汽车的速度、发动机的转速、油表和水表的现状，需要在ECharts中绘制单仪表盘和多仪表盘进行展示。

ECharts的主要创始者林峰曾经说过，他在一次漫长的拥堵当中，有机会观察和思考仪表盘的问题，突然间意识到仪表盘不仅是在传达数据，而且能传达出一种易于记忆的状态，并且影响人的情绪，这种正面或负面的情绪影响对决策运营有一定的帮助。 在仪表盘中，仪表盘的颜色可以用于划分指示值的类别，而刻度标示、指针指示维度、指针角度则可用于表示数值。 仪表盘只需分配最小值和最大值，并定义一个颜色范围，指针将显示出关键指标的数据或当前进度。仪表盘可应用于诸如速度、体积、温度、进度、完成率、满意度等。

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <script src="./echarts.js"></script>
</head>

<body>
    <div id="main" style="width: 600px; height: 400px;"></div>
    <script type="text/javascript">
        var myChart = echarts.init(document.getElementById("main"));
        var data1=[{
            name:"完成率(%)",
            value:50,
        }];
        var option = {
            tooltip:{},
            title:{
                text:'项目实际完成率（%）',
                x:'center',
                y:25,
            },
            series: [
                {
                    name: '单仪表盘',
                    type: 'gauge',
                    radius:"80%",
                    center:['50%','55%'],
                    sartAngle:225,
                    endAngle:-45,
                    clockwise:true,
                    min:0,
                    max:100,
                    splitNumber:10,
                    data:data1,
                }]
        };
        setInterval(function() {
            option.series[0].data[0].value=(Math.random()*100).toFixed(2);
            myChart.setOption(option,true);
        },2000);
    </script>
</body>

</html>

多仪表盘

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <script src="./echarts.js"></script>
</head>

<body>
    <div id="main" style="width: 800px; height: 600px;"></div>
    <script type="text/javascript">
        var myChart = echarts.init(document.getElementById("main"));
        var data1=[{
            name:"完成率(%)",
            value:50,
        }];
        var option = {
            backgroundColor:'rgba(128,128,128,0.1)',
            tooltip:{},
            title:{
                text:'项目实际完成率（%）',
                x:'center',
                y:25,
            },
            series: [
                {
                    name: '速度',
                    type: 'gauge',
                    z:3,
                    radius:"50%",
                    center:['50%','55%'],
                    sartAngle:225,
                    endAngle:-45,
                    clockwise:true,
                    min:0,
                    max:220,
                    splitNumber:22,
                    data:data1,
                },
                {
                    name: '转速',
                    type: 'gauge',
                    radius:"35%",
                    center:['20%','55%'],
                    sartAngle:225,
                    endAngle:-45,
                    clockwise:true,
                    min:0,
                    max:7,
                    splitNumber:10,
                    data:data1,
                },
                {
                    name: '油表',
                    type: 'gauge',
                    radius:"25%",
                    center:['77%','50%'],
                    sartAngle:225,
                    endAngle:-45,
                    clockwise:true,
                    min:0,
                    max:7,
                    splitNumber:10,
                    data:data1,
                }
            ]
        };
        setInterval(function() {
            option.series[0].data[0].value=(Math.random()*100).toFixed(2);
            myChart.setOption(option,true);
        },2000);
    </script>
</body>

</html>



# echarts # 前端 # javascript
