前言

与接收端相反的，发射端链路filter是对信号做interpolation处理，增加信号采样率。

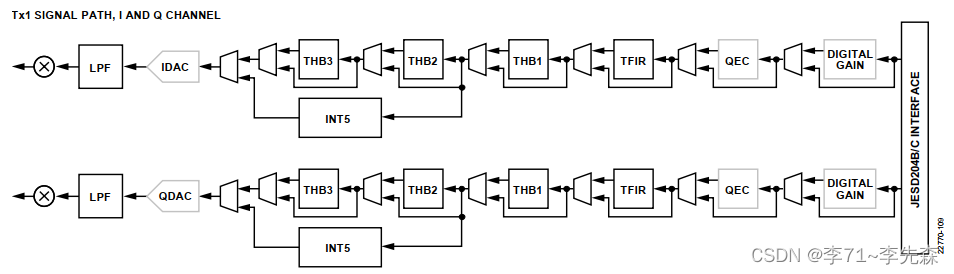

Transmitter Signal Path

• INT5：5倍上采，filter系数固定，可以选择采用INT5或者THB3和THB2的组合。
• Transmit Half-Band 3 Filter (THB3)：两倍上采或者bypass，filter系数固定。
• Transmit Half-Band 2 Filter (THB2)：两倍上采或者bypass，filter系数固定。
• Transmit Half-Band 1 Filter (THB1)：两倍上采或者bypass，filter系数固定。
• Programmable TFIR：可以配置1，2，4倍上采或者bypass，用于补偿DAC产生的roll-off(滚降)，波器系数可以配置，可以选择20，40，60或者80 filter taps，并且也可以配置gain为+6 dB，0 dB，-6 dB或者-12 dB。

关于滤波器的配置在API 参考代码里有个对应数据结构体adi_adrv9025_TxProfile_t：

/**
 *  \brief Data structure to hold ADRV9025 Tx Profile Configuration settings
 */
typedef struct adi_adrv9025_TxProfile
{
    uint32_t             txInputRate_kHz;         /*!< Tx input data rate in kHz */
    uint32_t             primarySigBandwidth_kHz; /*!< Tx primary signal BW */
    uint32_t             rfBandwidth_kHz;         /*!< Tx RF passband bandwidth for the profile */
    uint32_t             txDac3dBCorner_kHz;      /*!< DAC filter 3dB corner in kHz */
    uint32_t             txBbf3dBCorner_kHz;      /*!< Tx BBF 3dB corner in kHz */
    uint8_t              dpdHb1Interpolation;     /*!< Tx DPD HB1 filter interpolation (1,2) */
    uint8_t              dpdHb2Interpolation;     /*!< Tx DPD HB2 filter interpolation (1,2) */
    uint8_t              txFirInterpolation;      /*!< Tx programmable FIR filter interpolation (1,2,4) */
    uint8_t              thb1Interpolation;       /*!< Tx Halfband1 (HB1) filter interpolation (1,2) */
    uint8_t              thb2Interpolation;       /*!< Tx Halfband2 (HB2) filter interpolation (1,2) */
    uint8_t              thb3Interpolation;       /*!< Tx Halfband3 (HB3) filter interpolation (1,2) */
    uint8_t              txInt5Interpolation;     /*!< Tx Int5 filter interpolation (1,5) */
    adi_adrv9025_TxFir_t txFir;                   /*!< Tx FIR filter structure */
    uint8_t              txBbfPowerMode;          /*!< Tx BBF power scaling mode selection = 0 for Maximum power. */
} adi_adrv9025_TxProfile_t;

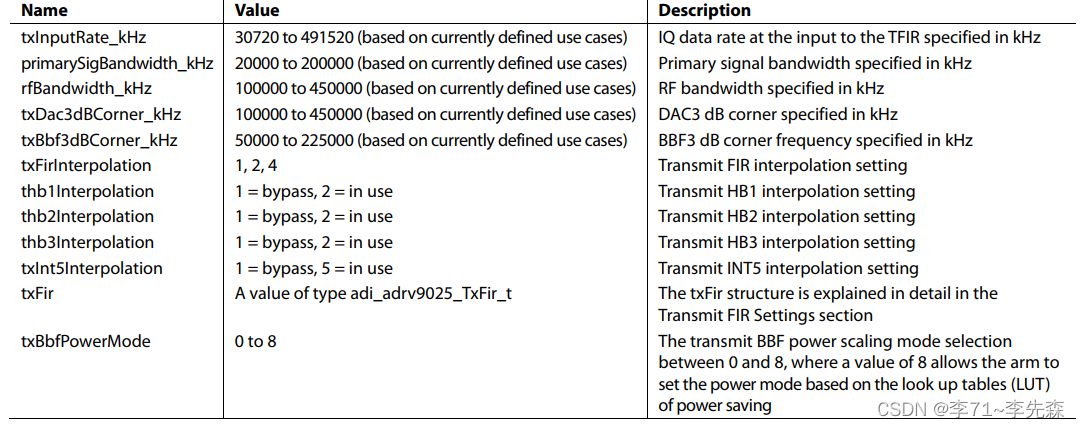

可以参考下图对参数进行配置：
