一、基本介绍

项目名：基于单片机的智能家居系统设计

项目名：基于单片机的智能家居的设计
项目编号：mcuclub-dz-088
单片机：STC89C52
功能简介：
1、通过按键可控制门、窗户、窗帘、灯的开关
2、通过MQ-5检测煤气，如果触发，则自动打开窗户和窗帘，并通过GSM发送短信“发生煤气泄漏”
3、通过按键模拟按门铃，当按下按键，蜂鸣器响3次，并通过蓝牙将数据“有人拜访”发到手机APP上，手机APP可控制门的开关
4、通过DHT11检测温湿度，并将数据发送到手机APP上
5、手机APP可远程控制门、窗户、窗帘、灯的开关
6、通过两个红外避障管模拟手势触发，控制风扇的开关

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

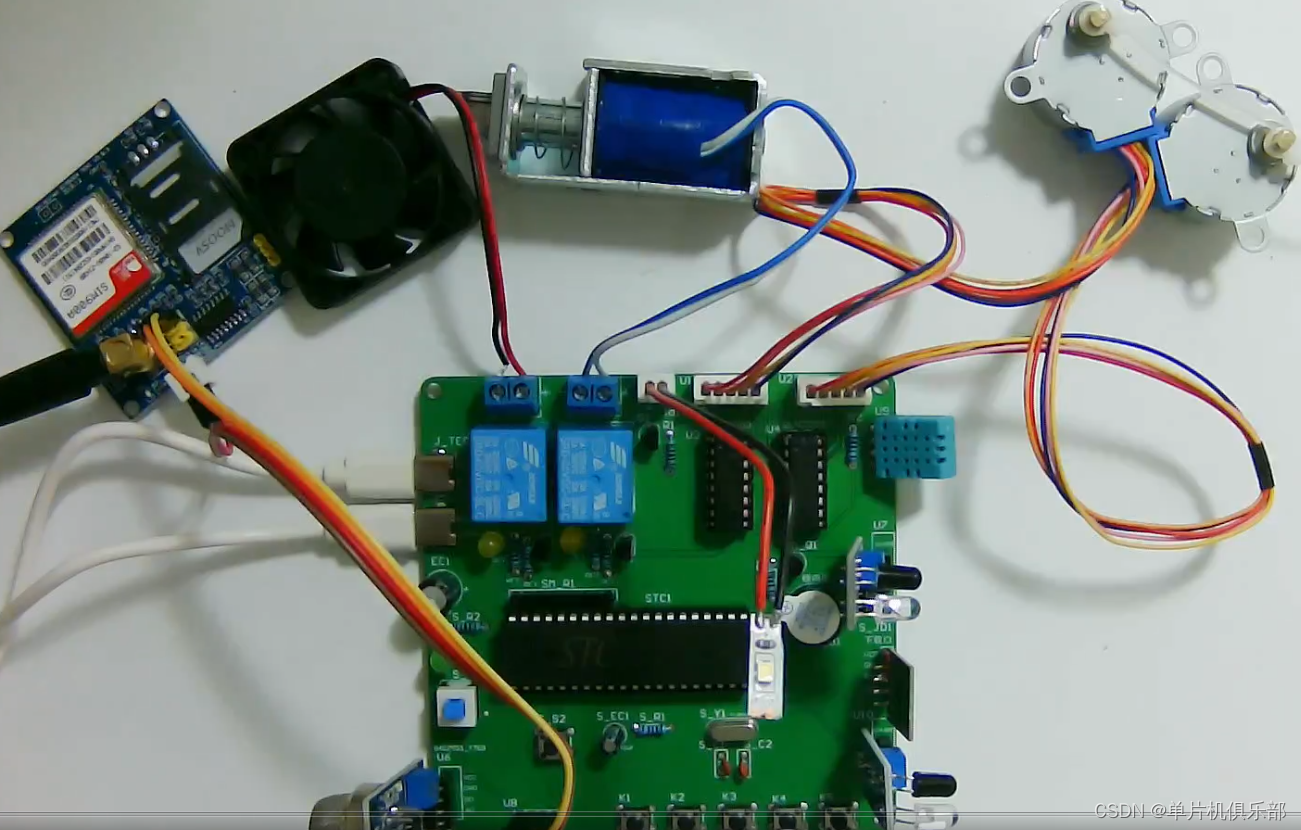

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

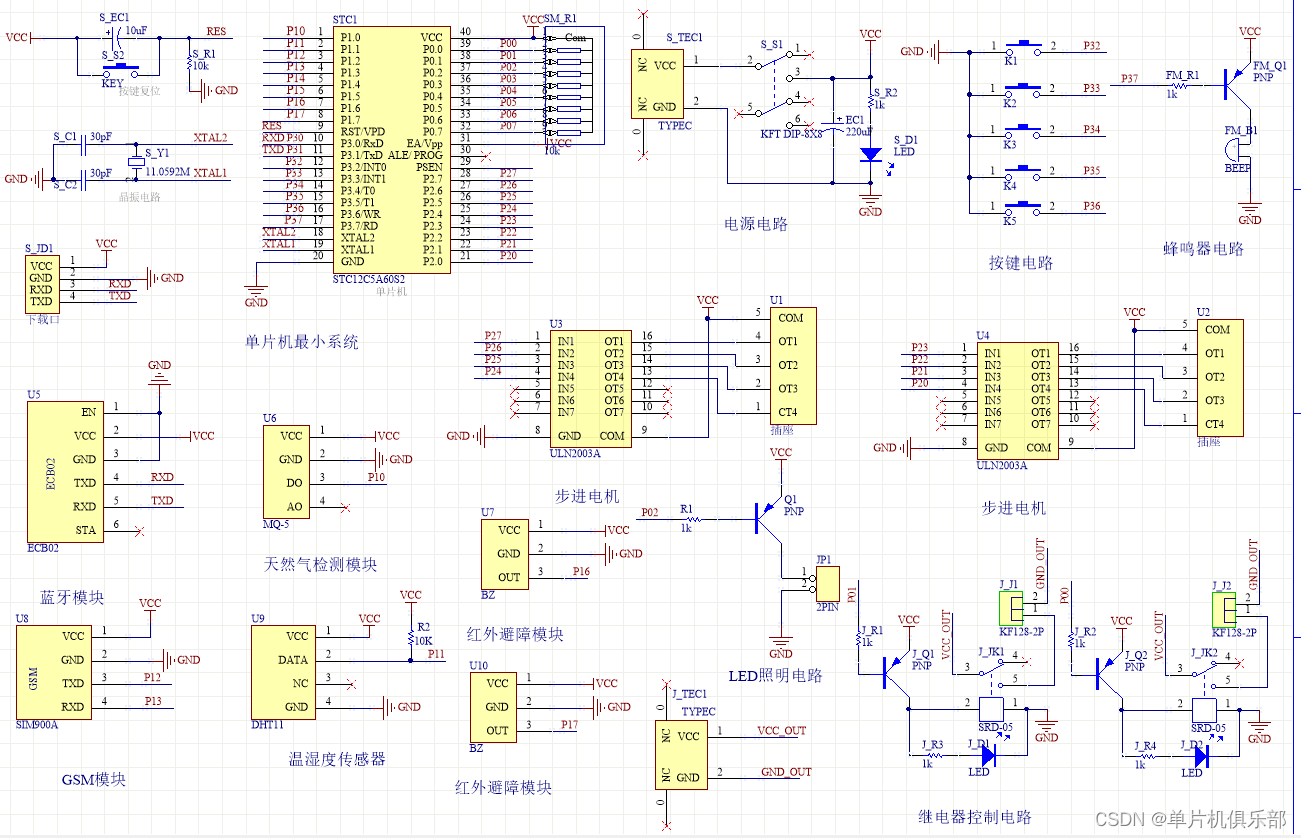

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

4、PCB图展示

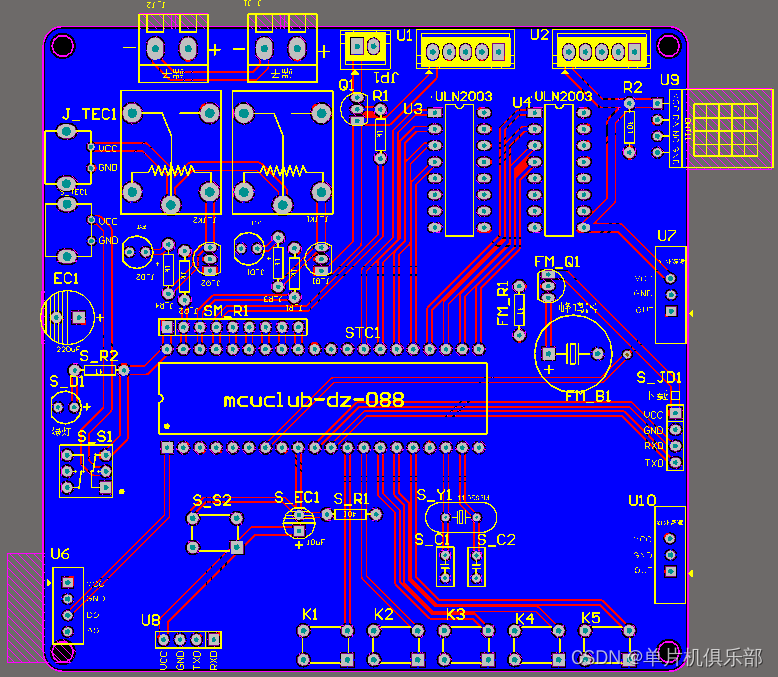

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、系统框图

绘制软件：VISIO

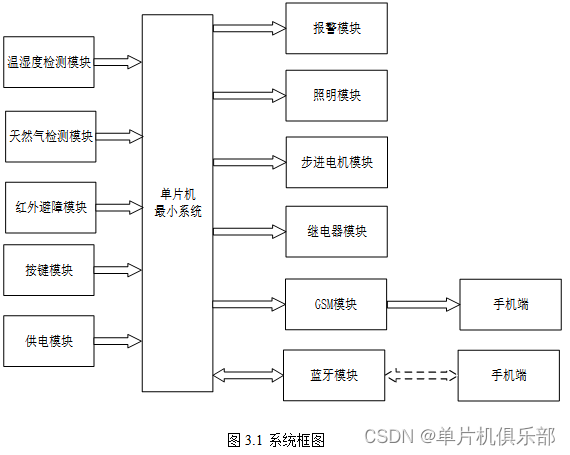

本设计以单片机为核心控制器，加上其他模块一起组成此次设计智能家居的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度值；第二部分是天然气检测模块，通过该模块获取当前家居内的天然气浓度；第三部分是红外避障模块，通过两个红外避障模块，实现手势控制风扇的开关；第四部分是按键模块，通过该模块控制灯、门、窗、窗帘开关，和模拟门铃；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是报警模块，有人拜访按下门铃时进行报警提醒；第二部分是照明模块；第二部分是步进电机模块，通过两个步进电机控制窗户和窗帘的开关；第三部分是继电器模块，通过继电器分别控制通风和净化；第四部分是GSM模块，检测到煤气泄漏时发送短信提醒；当监测值不在设置的阈值内时进行声光报警。除此之外，还有蓝牙模块，将检测的数据通过蓝牙传输到用户的手机上，具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(IR_IN == 0 && IR_OUT == 1) //红外进触发且红外出未触发
flag_ir_in = 1; //红外进标志位置1
if(IR_IN == 1 && flag_ir_in == 1 && IR_OUT == 0) //红外进未触发且红外进标志位为1且红外出触发
{
flag_ir_in = 2; //红外进标志位置2
flag_ir_out = 1; //红外出标志位置1
}
if(IR_IN == 1 && flag_ir_in == 2 && IR_OUT == 1 && flag_ir_out == 1) //红外进未触发且红外进标志位为2且红外出未触发且红外出标志位为1
{
RELAY_FS = 0; //开风扇
flag_ir_out = 0; //清除红外出标志位
flag_ir_in = 0; //清除红外进标志位
}

	if(IR_OUT == 0 && IR_IN == 1)																						//红外出触发且红外进未触发
		flag_ir_out = 1;																											//红外出标志位置1
	if(IR_OUT == 1 && flag_ir_out == 1 && IR_IN == 0)												//红外出未触发且红外出标志位为1且红外进触发
	{
		flag_ir_out = 2;																											//红外出标志位置2
		flag_ir_in = 1;																												//红外进标志位置1
	}
	if(IR_OUT == 1 && flag_ir_out == 2 && IR_IN == 1 && flag_ir_in == 1)		//红外出未触发且红外出标志位为2且红外进未触发且红外进标志位为1
	{
		RELAY_FS = 1;																													//关风扇
		flag_ir_in = 0;																												//清除红外进标志位
		flag_ir_out = 0;																											//清除红外出标志位
	}

if(CHECK_GAS == 0) //如果煤气触发，打开窗户、窗帘、发送短信“发生煤气泄漏”
{
Delay_function(50); //延时50ms防止误触发
if(CHECK_GAS == 0)
{
if(flag_windows == 0)
{
flag_bujin_1_o = 1;
flag_bujin_1_c = 0;
}
if(flag_curtain == 0)
{
flag_bujin_2_o = 1;
flag_bujin_2_c = 0;
}
if(flag_send == 0)
{
send_msg_chinese(“53D1751F71646C146CC46F0F”);
flag_send = 1;
}
}
}
else
{
Delay_function(50); //延时50ms防止误触发
if(CHECK_GAS == 1)
flag_send = 0;
}

if(beep_num > 0)
{
	if(time_num % 15 == 0)
	{
		BEEP = ~BEEP;
		beep_num--;
	}
}

}
