一、实验目的

熟悉交换机的各种基本配置与VLAN配置。

二、实验环境

使用RouterSim Network Visualizer软件来模拟网络设备与网络环境。

三、实验内容

1、交换机的基础配置

2、单台交换机上的简单VLAN设置

3、多台交换机上进行VLAN设置

四、实验步骤

4.1 交换机的基础配置，修改交换机的名称

1）运行RouterSim Network Visualizer6.0，点击“Net Visualizer Screen”,在窗口中加入交换机2950，双击交换机2950，进入命令行窗口。

2）交换机启动后，提示符为Switch> ,输入？，观察屏幕显示；当前模式为用户模式，输入enable，从用户模式切换到特权模式，观察提示符变化Switch#。

3）从特权模式进入配置模式：输入config，按回车键。

4）进入配置模式后，提示符变为Switch (config)#，输入hostname xxxx （xxxx为你的名字，如XXDK），此时交换机的名称由Switch改变为新设置的名称。

4.2 计算机经过交换机进行通信

1）继续在界面中加入2台主机（HOST），其名称为HOST A和HOST B。右键点击HOST A，执行弹出界面中的Configs，配置其IP地址为192.168.1.11，子网掩码为255.255.255.0；同样配置HOST B的IP地址和掩码为192.168.1.166/24，记录配置界面。请问，根据HOST A和HOST B的IP地址和子网掩码，这两台主机是在一个子网内吗？

HOST A 和 HOST B属于同一个子网

2）在HOST A主机的Console界面中执行ping 192.168.1.11,请问结果是否ping成功，为什么？再执行ping 192.168.1.166, 请问结果是否ping成功，为什么？

在HOST A主机上执行 ping 192.168.1.11 是向自己发送 ping 请求是可以成功的，因为主机能够回应自己。当执行 ping 192.168.1.166 时，这是试图与另一台主机HOST B进行通信。HOST B处于相同的子网，也可以 "ping 成功"。它们处于相同的子网内，且使用相同的子网掩码，所以它们应该可以直接通信。

3）将HOST A的以太网接口连线到交换机2950的F0/2接口，将HOSTA B的以太网连接到交换机2950的F0/8接口，再在HOST A主机的Console界面中执行ping 192.168.1.166, 请问结果是否ping成功，为什么？交换机是否支持即插即用？

在这种情况下，ping 192.168.1.166 是成功的，因为它们直接连接到同一个交换机，不需要经过路由器。

4.3 单台交换机上进行简单的VLAN设置

1）通过查询资料，解释VLAN是什么，有什么用途？

VLAN（Virtual Local Area Network）是一种在物理网络中创建逻辑上隔离的虚拟网络的技术。VLAN通过将同一物理网络上的设备划分为不同的逻辑组，使得这些设备可以在逻辑上独立运行，就好像它们在不同的物理网络上一样。

主要用途包括：

隔离流量： 将网络划分为多个VLAN可以防止广播和多播流量跨越整个网络，从而提高网络性能和安全性。

简化管理： 允许网络管理员通过逻辑划分简化网络管理。设备可以根据其功能或位置进行组织，而不受物理位置的限制。

提高安全性： 通过将不同部门或安全等级的设备分隔到不同的VLAN，可以降低横向攻击的风险。

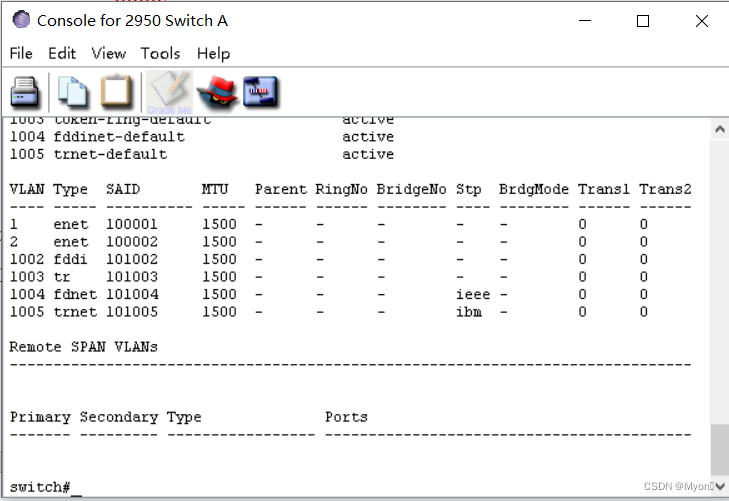

2）继续在交换机2950的Console界面进行配置，在特权模式下，执行show vlan,

观察结果，该交换机在没有进行VLAN设置时，有一个默认的VLAN 1，请问，该VLAN 1对应的接口都有哪些，是否是交换机的全部接口？

接口如下图ports所示，包含所有交换机的接口。

3）在特权模式下执行config，进入全局配置模式，进行新建一个VLAN 2，执行

switch(config)#vlan 2

然后退回到特权模式，再查看VLAN，如下

switch#show vlan

此时观察是否多了一个VLAN 2，该VLAN的默认名称是什么？该VLAN对应的接口有哪些，还是没有任何接口？

能够看到新创建的 VLAN 2 的信息，包括 VLAN 2 的名称、状态、和 VLAN 2 中的接口列表。默认情况下，VLAN 2 的名称是 "VLAN002"

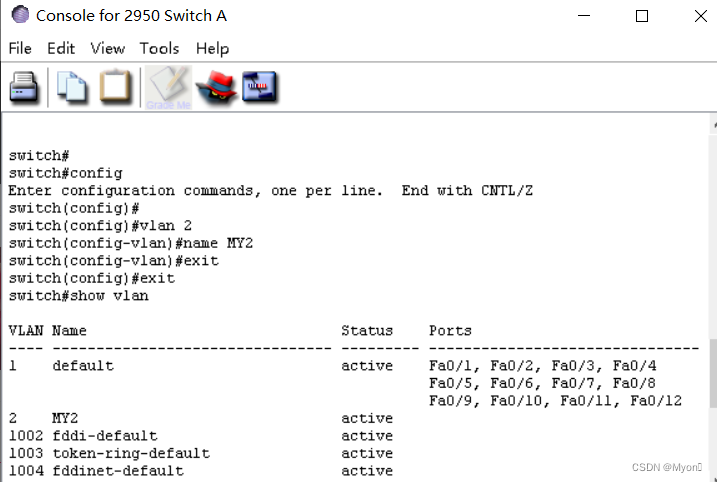

4）重新在全局配置模式下进行VLAN 2的配置，执行

switch(config)#vlan 2

然后修改该VLAN的名字,如MY2

switch(config-vlan)#name MY2

重新查询vlan信息，观察名字是否修改？

能够看到 VLAN 2 的名称已经修改为 "MY2"。

5）在全局配置模式下，进行以太网接口F0/2的配置

switch(config)#interface F0/2

将该接口加入到VLAN 2中

switch(config-if)#switchport access vlan 2

然后返回特权模式，show vlan查看VLAN信息,问VLAN 2的接口中是否包含F0/2？另外，我们并没有执行在VLAN 1中将接口F0/2移除的操作，但F0/2还在VLAN 1的接口列表中吗？即一个接口能否同时属于两个VLAN？

VLAN 2 的接口列表中包含了 F0/2，而 VLAN 1 仍然包含了 F0/2（如果没有显式地将其从 VLAN 1 移除）。一个接口不能同时属于两个 VLAN，但它可以在不同的时间属于不同的 VLAN。

5-1）此时在HOST A的的Console界面中执行ping 192.168.1.166，请问是否ping成功，为什么？

HOST A 和 HOST B 位于同一 VLAN（VLAN 2）。因此，在HOST A的Console界面中执行 ping 192.168.1.166 是成功的。

6）给VLAN 2配置IP地址和子网掩码

在全局配置模式下进入VLAN 2的接口配置

switch(config)#interface vlan 2

配置IP地址为192.168.1.2/24

switch(config-if)#ip address 192.168.1.2 255.255.255.0

4.3 多台交换机上进行VLAN设置

1）重新启动routersim，新建一个网络，加入2台2950交换机，4台主机，交换机命名为Switch1和Switch2，4台主机的名称分别为HOST A，HOST B, HOST C, HOST D。

2）在两台2950交换机上均建立VLAN 2和VLAN3，分别命名为finance和market，代表财务部门的VLAN和市场部门的VLAN，4台主机的IP地址和与交换机的连接如下：

HOST A，财务部	192.168.1.11 连接Switch1的F0/3
HOST B，市场部	192.168.1.22 连接Switch1的F0/4
HOST C，财务部	192.168.1.55 连接Switch2的F0/6
HOST D，市场部	192.168.1.66 连接Switch2的F0/8

另外，Switch1的F0/12与Switch2的F0/12直接连接。

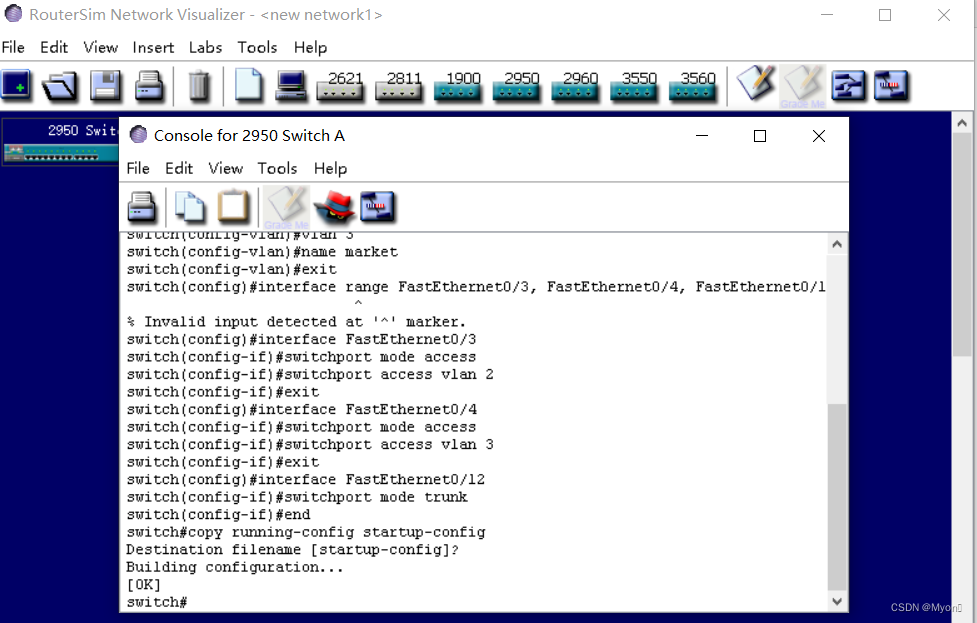

请完成相应连接，ip地址配置，VLAN设置，记录过程。





3）进行财务部主机间的ping测试，是否成功？

成功

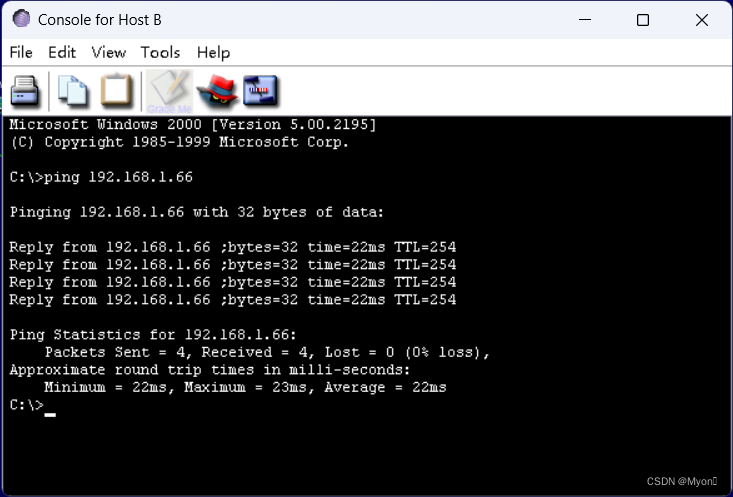

3-1）进行市场部主机间的ping测试，是否成功？

成功

3-2）进行财务部主机与市场部主机之间的ping测试，是否成功？

不成功
