一、实验目的

通过分析由跟踪执行traceroute程序发送和接收捕获得到的IP 数据报，深入研究在IP 数据报中的各种字段，理解IP协议。基于ARP命令和Ethereal进行以太网帧捕获与分析，理解和熟悉ARP协议原理以及以太网帧格式。

二、实验环境

与因特网连接的计算机网络系统；主机操作系统为windows；Wireshark、besttrace等软件。

三、实验内容

1、利用besttrace理解traceroute工作原理

2、利用Wireshark分析tracetoute以及ICMP协议工作细节以及IP分片操作

3、以太网帧获取与帧格式熟悉

4、ARP协议相关操作与理解

四、实验步骤

在实验开始之前，首先对IP的报文格式进行熟悉

服务	头部长度		服务类型	总长
标识					DF	MF	分段偏移
生存期		协议		头部校验和
源IP地址
目的IP地址
选项

4.1执行traceroute程序并捕获数据包

通过教材1.4.3节（27页）的内容，回顾traceroute的工作原理与方法：它首先发送一个或多个IP头部的TTL字段设置为1的数据报，随后发出了一个或多个TTL值为2 的一系列数据报到相同目的主机，然后发出了一个或多个TTL值为3 的一系列数据报到相同目的主机，依此类推。一个路由器每收到一个数据报时都必须把TTL值减1，如果TTL为0时，一个ICMP 消息（(type 11 – TTL-exceeded）将被路由器发送到源主机。由于这个原因，一个TTL为1（由执行traceroute的主机发送）的数据报由源主机发送后，将导致路由器在一跳后发送一个ICMP TTL-exceeded信息到给源主机；发送 TTL值为2 的数据报会导致路由器两跳后发送一个ICMP 信息到源主机；依此类推。在这种方式下，通过从源主机与目的主机中的路由器返回的ICMP 数据报，主机执行的traceroute可以了解源主机和目的主机之间的路由器的IP 地址。

实验通过发送ICMP报文来探究IP协议（因为ICMP报文会用IP协议进行封装），用户用于发送ICMP报文的工具主要有ping和traceroute，本实验还使用一个路由跟踪工具：besttrace，可以更加生动的演示路由跟踪。

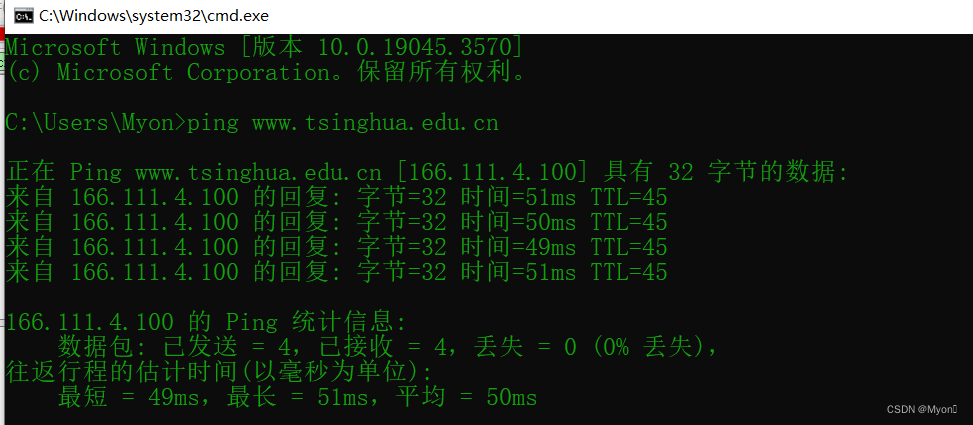

1）在cmd窗口中ping清华大学的官网，ping www.tsinghua.edu.cn，清华大学的IP地址是多少？

166.111.4.100

本机ping清华大学的往返延时大约是多少？

50ms

TTL为多少？

45

本机的IP地址是多少？

192.168.29.221

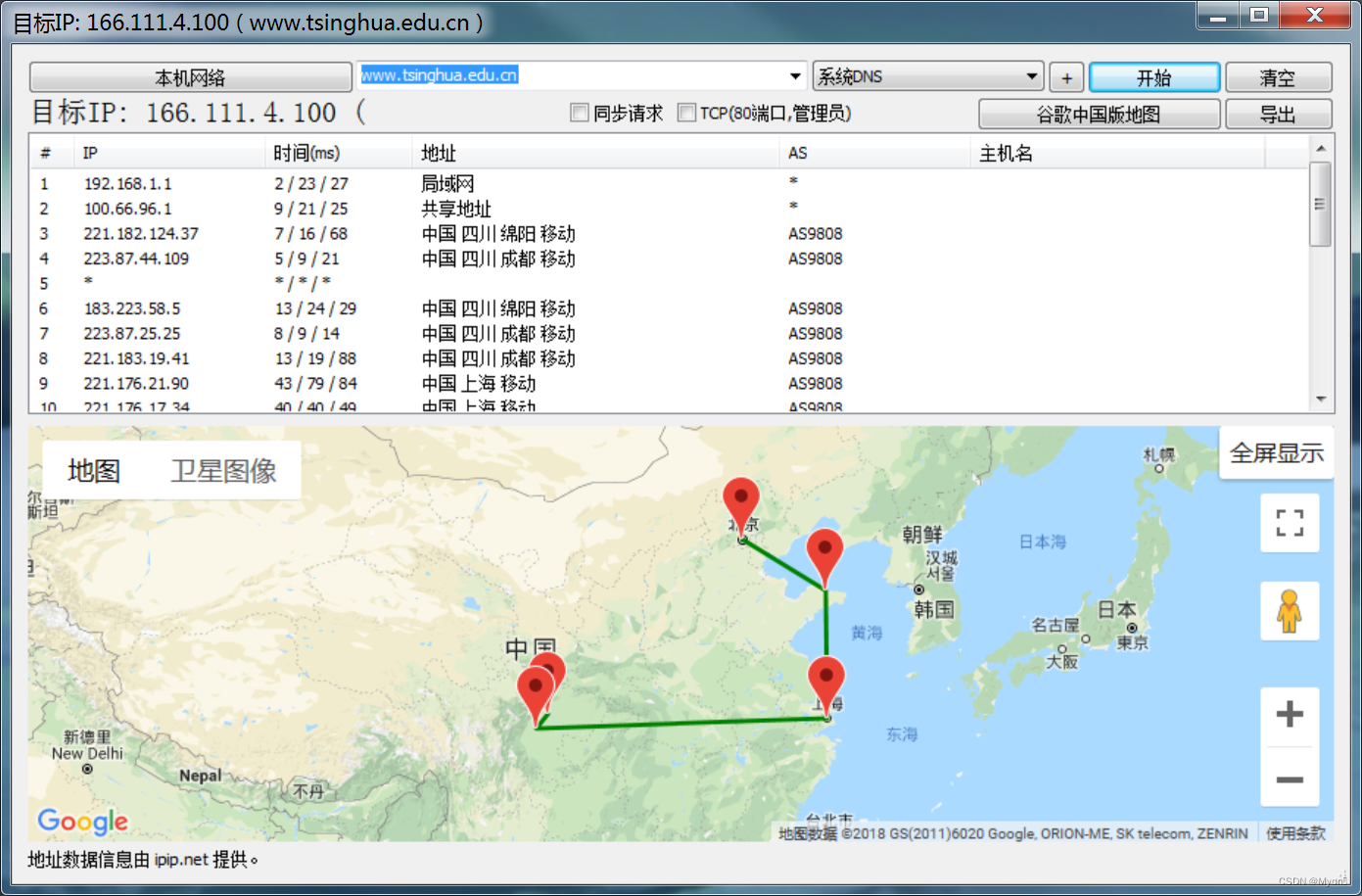

2）启动Wireshark，在显示滤波处输入“icmp”，开始分组捕获，然后启动besttrace，点击路由跟踪，在地址栏输入www.tsinghua.edu.cn，点击开始，进行路由跟踪，得到如下的软件界面：

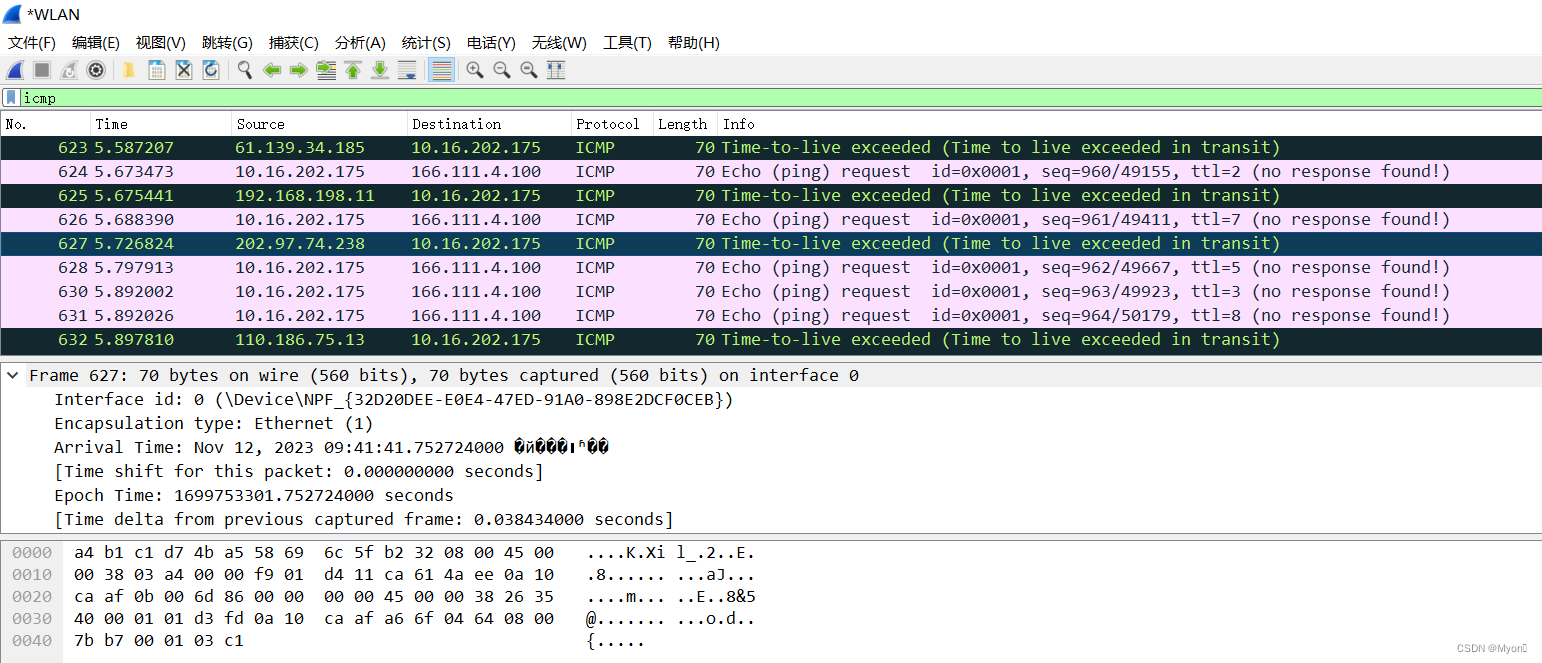

3）停止Wireshark分组捕获，观察捕获到的分组，结合besttrace的内容，分析回答

3-1）在IP数据包头部，在上层协议字段的值是什么？

Icmp

3-2）为了跟踪到路径中的每个路由器，发出的ICMP分组中，TTL字段是如何变化的？

递减

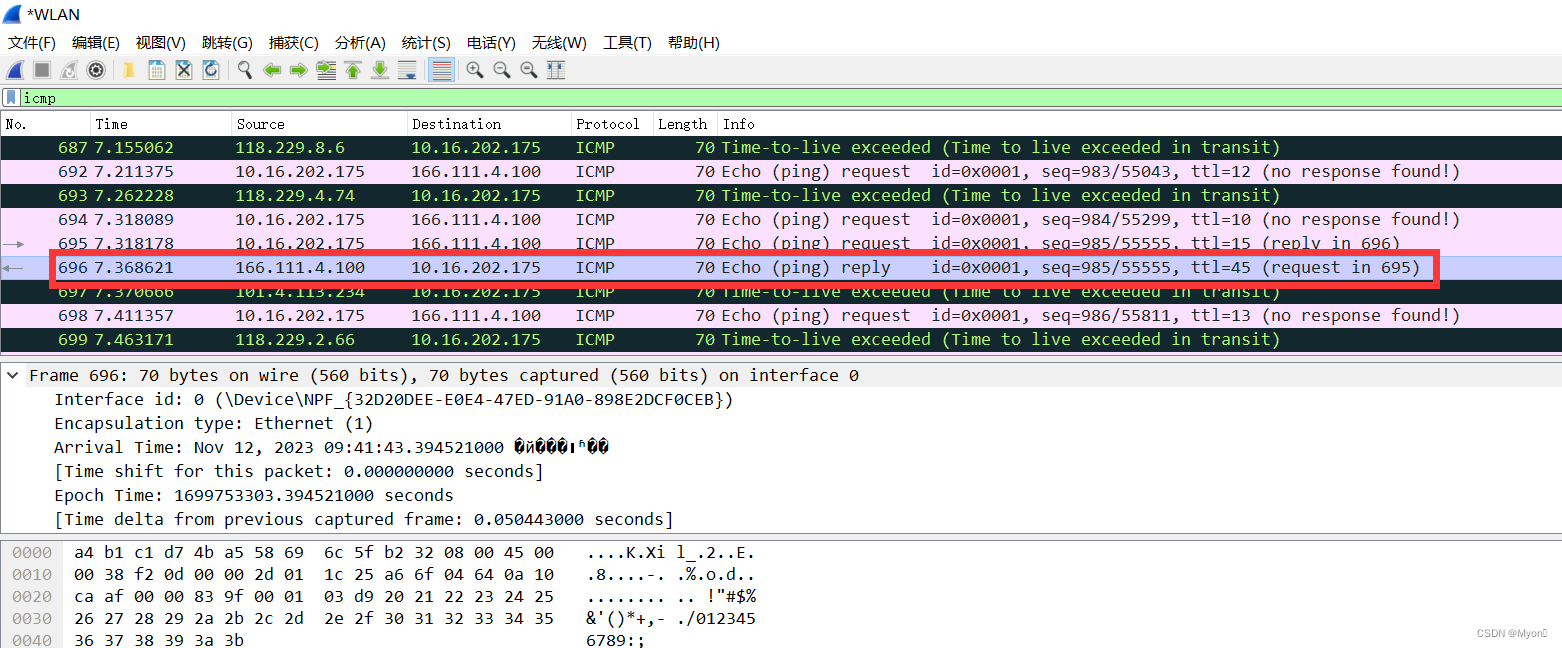

3-3）中间路由器应答的ICMP分组中，Info字段是什么，表明什么含义？最终目的节点应答的ICMP分组中，Info字段是什么？

Time-to-live exceeded (Time to live exceeded in transit)

Echo (ping) reply  id=0x0001, seq=985/55555, ttl=45 (request in 695)

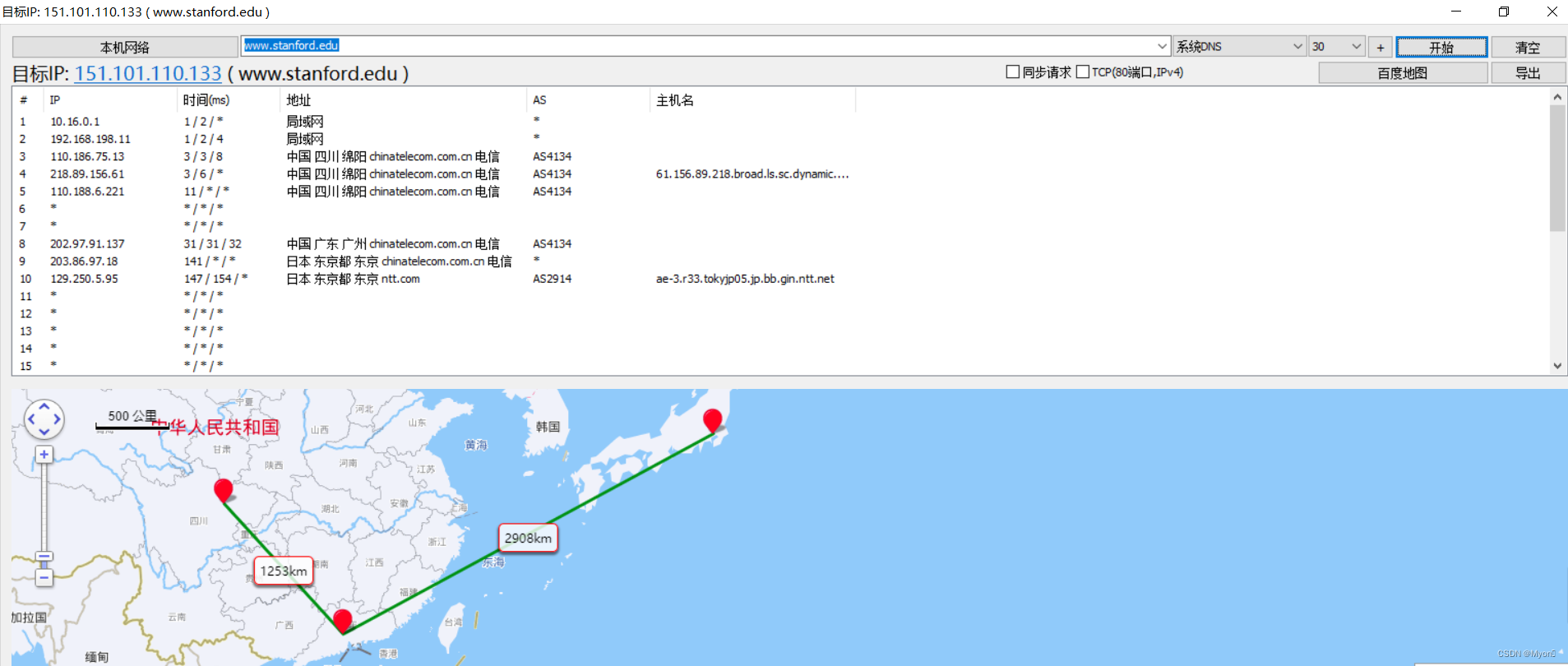

4）在besttrace中，将跟踪的目的地址改成斯坦福大学的域名www.stanford.edu后，在besttrace中观察从你的主机到斯坦福大学网站，中间都路过了哪些城市的路由器？

绵阳-广州-东京

4.2 ping命令与IP分片

1）启动Wireshark，在显示滤波处输入“icmp”，开始分组捕获。

2）在cmd窗口中输入ping www.swust.edu.cn，待ping结束后，停止捕获。

3）观察并描述捕获的分组是否分片。

在IPv4头信息中，查找“Flags”字段，未见 DF（Don't Fragment）标志设置，表示数据包可以分片，找到“Identification”字段。如果数据包被分片，该字段将包含相同的标识符。

4）启动Wireshark，在显示滤波处输入“icmp”，开始分组捕获。

5）在cmd窗口中输入ping www.swust.edu.cn -l 4000，待ping结束后，停止捕获。

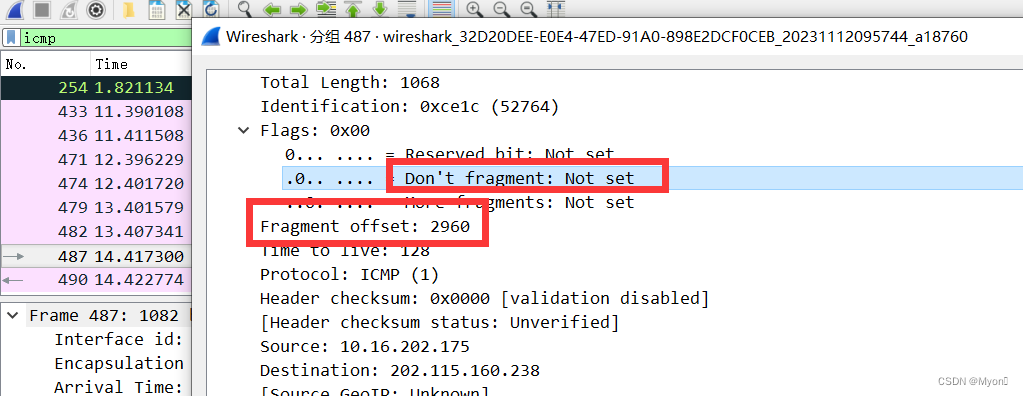

6）观察并描述捕获的分组是否分片。

Fragment offset不为0，表示进行了分片。

4.3俘获并分析以太网帧

1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。

2）启动Wireshark，开始分组俘获。

3） 在浏览器的地址栏中输入：

http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。

4） 停止分组俘获。首先，找到你的主机向服务器gaia.cs.umass.edu发送的HTTP GET报文的分组序号，以及服务器发送到你主机上的HTTP 响应报文的序号。分析回答

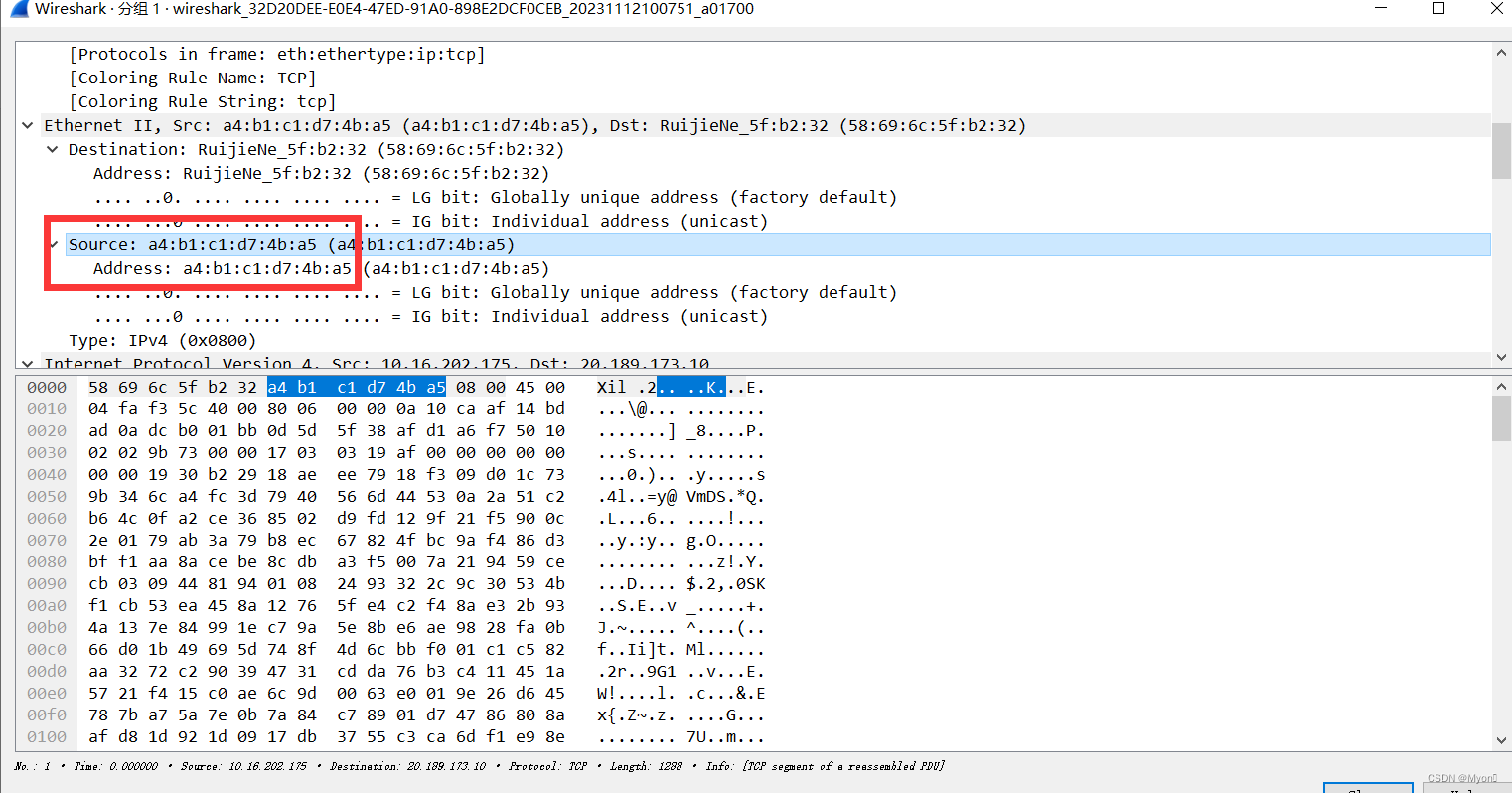

4-1）你的主机的48位以太网地址（物理地址）是多少？

Source Address: a4:b1:c1:d7:4b:a5

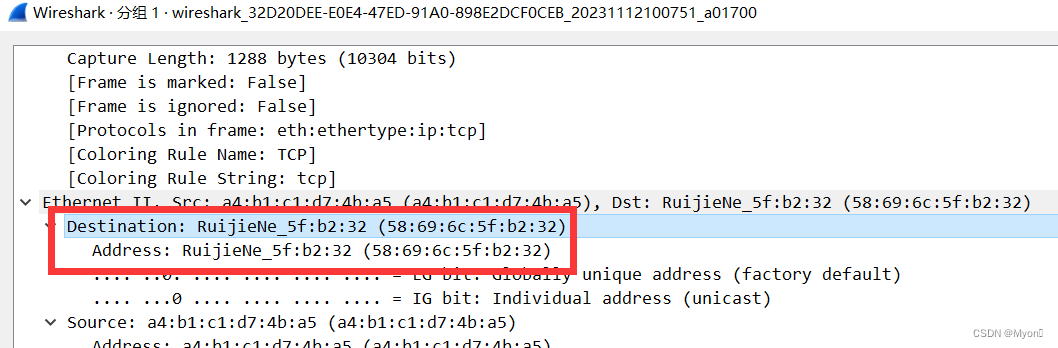

4-2）目的物理地址是gaia.cs.umass.edu服务器的地址吗？如果不是，该地址是什么设备的物理地址？

目的物理地址不是gaia.cs.umass.edu服务器的地址

Destination: RuijieNe_5f:b2:32 (58:69:6c:5f:b2:32)

4-3）在以太网帧数据里，能找到前导码和CRC校验码吗？

在Wireshark中，前导码和帧起始定界符通常在以太网帧的“Frame”部分显示。可以在Wireshark的数据包详细信息中找到这些信息，其中的“Frame”部分可能包括 "Preamble" 和 "Start of Frame Delimiter"。至于CRC校验码，它通常是以太网帧的末尾，用于检测数据在传输过程中的错误。在Wireshark中，CRC校验码可能显示在帧的底部，具体位置可能被标记为 "Frame Check Sequence (FCS)"。

4.4以太网帧长度（MTU）

1）启动Wireshark，开始分组俘获

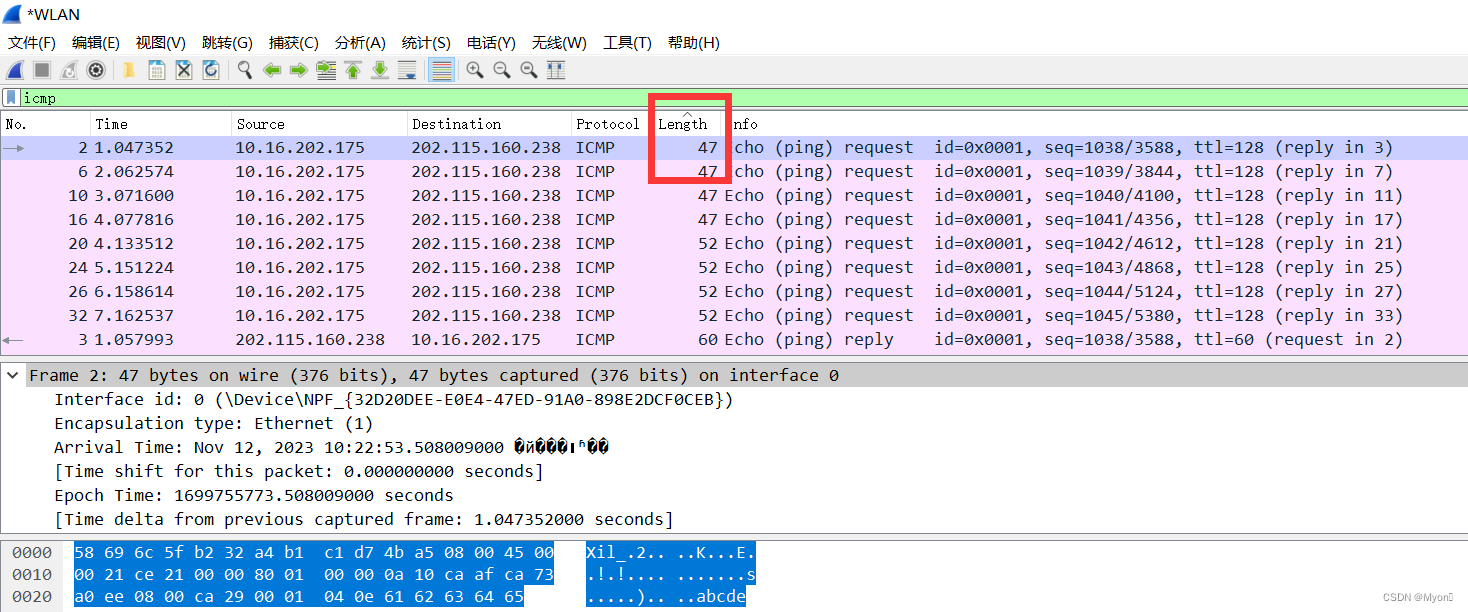

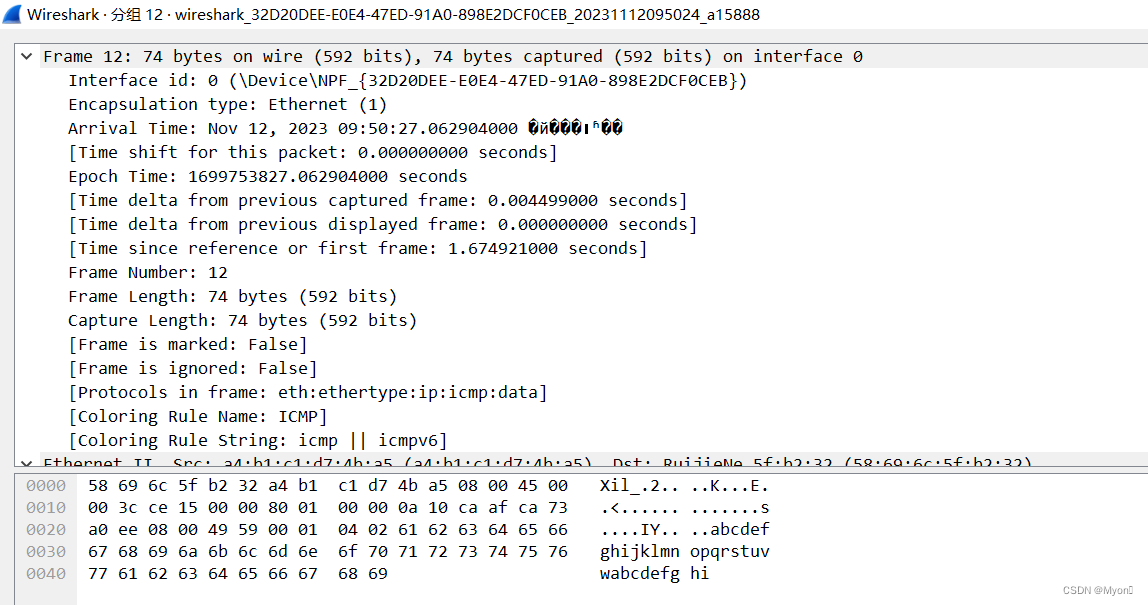

2）在cmd窗口中，分别输入ping www.swust.edu.cn -l 5; ping www.swust.edu.cn -l 10; ping www.swust.edu.cn -l 50，观察捕获由www.swust.edu.cn的应答分组，以太网的MTU的最小值为多少？

Length最小为47，这个数值加上以太网帧头和帧校验部分，就是该链路上的最小MTU值。

当数据不够最小长度时，如何处理？

当数据不够最小长度时，通常会使用填充字节将数据包填充到达到以太网帧的最小长度。填充字节不包含实际的数据，只是用于满足以太网的最小长度要求。

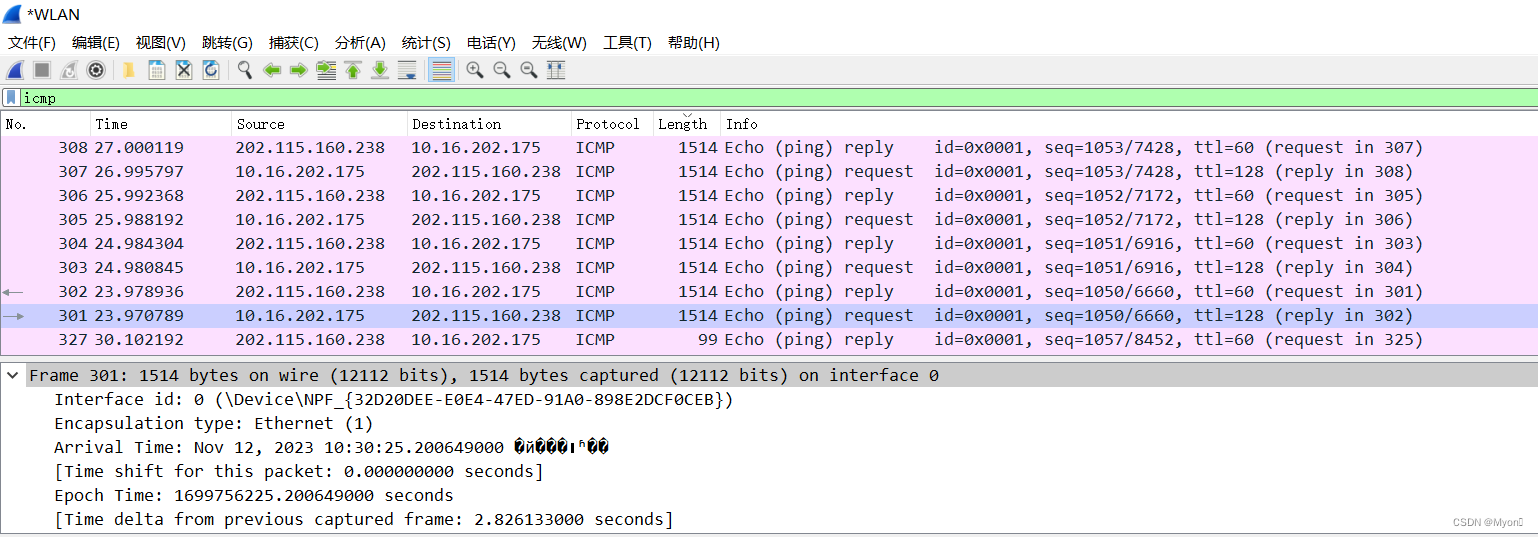

3）在cmd窗口中输入ping www.swust.edu.cn -l 1472；ping www.swust.edu.cn -l 1473，从捕获的分组中观察，以太网的MTU的最大值为多少？

Length最大1514，这个数值加上以太网帧头和帧校验部分，就是该链路上的最大MTU值。

4.5 ARP

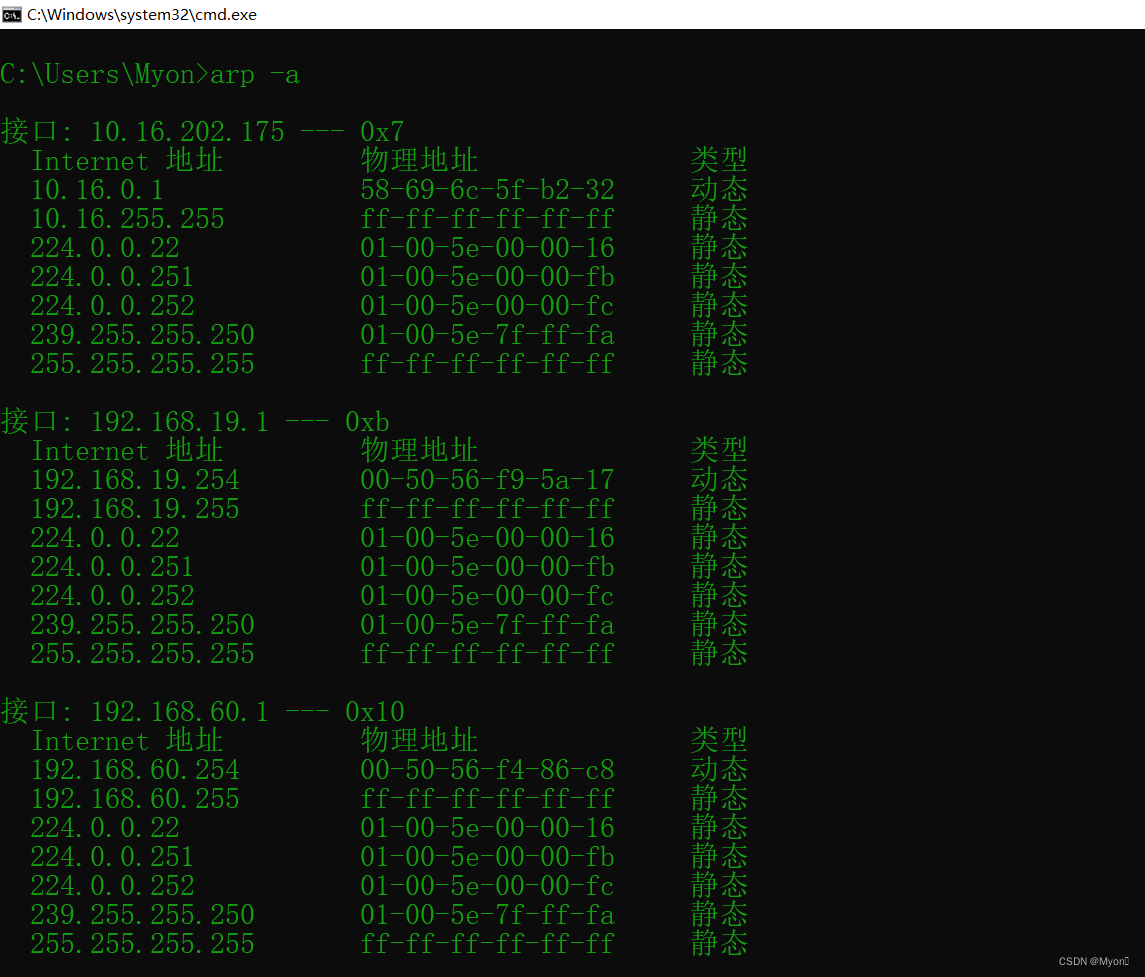

1）利用MS-DOS命令：arp -a查看主机上ARP缓存的内容，写下你主机ARP缓存中的内容。

ARP缓存表有什么用，其中每一列的含义是什么？

ARP缓存表存储了IP地址到物理MAC地址的映射，以减少每次通信时的ARP请求。每一列的含义如下：

接口：网络接口的标识符。

Internet 地址：IP地址。

物理地址：MAC地址。

类型：地址类型，通常是静态（Static）或动态（Dynamic）。

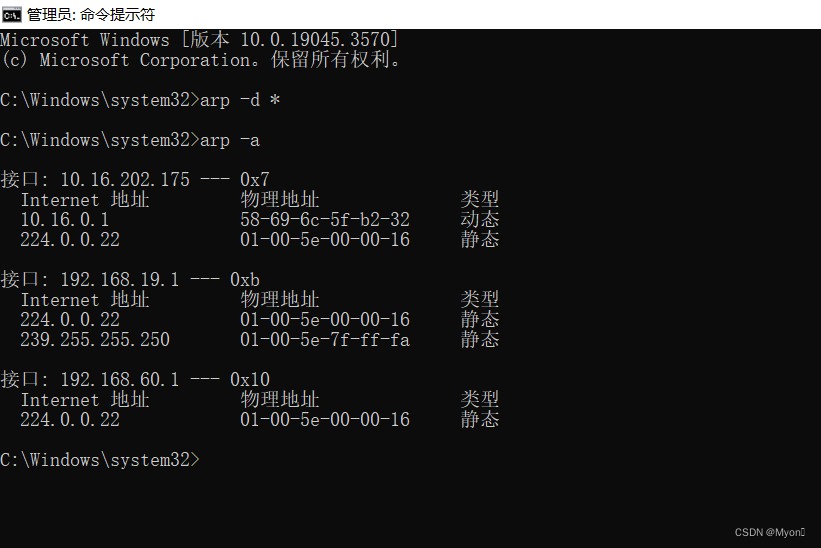

2）利用MS-DOS命令：arp -d * 清除主机上ARP缓存的内容，然后连续运行arp -a查看，观察ARP缓存是否在变化，为什么？

ARP缓存通常是动态更新的，因为设备之间的通信会导致缓存表的更新。例如，当访问其他设备或者设备重新上线时，ARP缓存表可能会有所变化。

3）启动Wireshark，过滤输入arp，开始分组俘获。

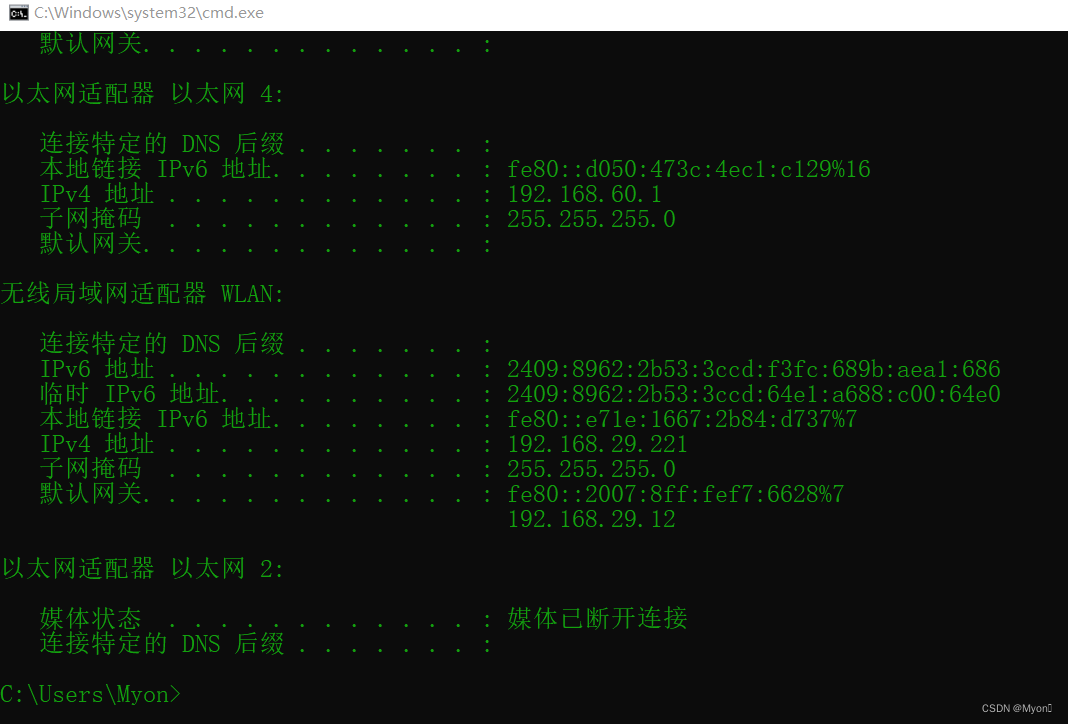

4）在cmd窗口中查看本机的IP地址和默认网关地址，执行arp -d * 清除主机上ARP缓存的内容，执行ping 网关地址；ping 邻居主机IP地址，停止捕获，分析回答

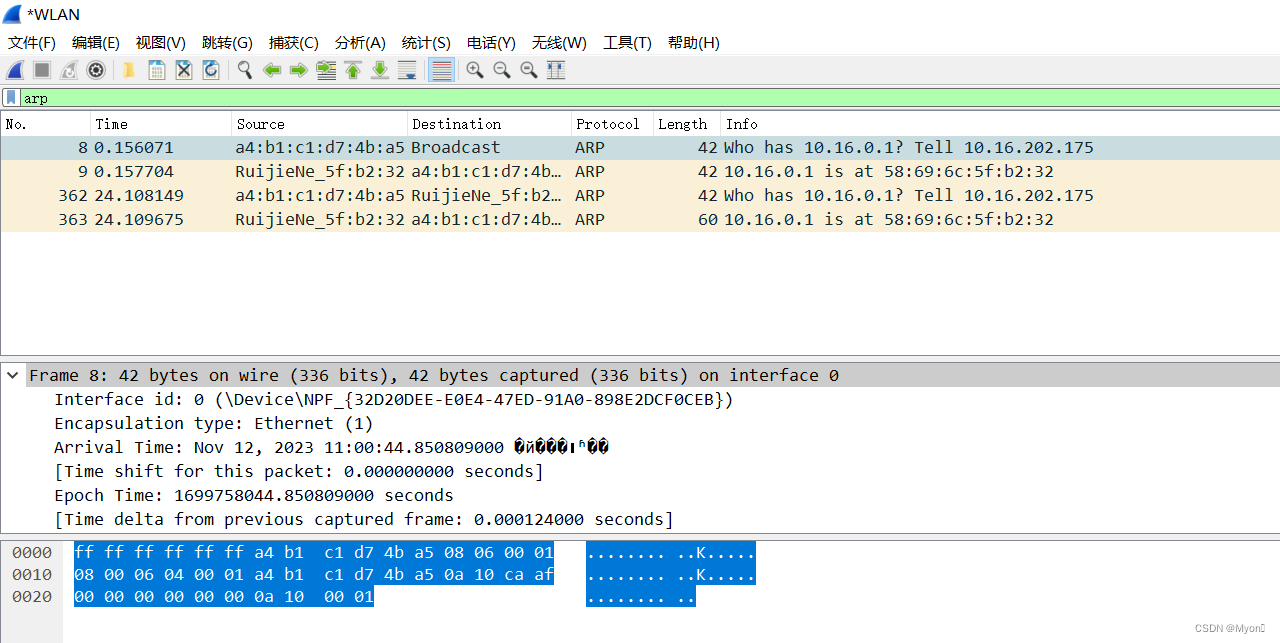

4-1）本机对网关地址的ARP询问中，Info字段是什么？对应的应答分组中，Info字段是什么？本机对邻居IP地址的ARP询问中，Info字段是什么？对应的应答分组中，Info字段是什么？

网关地址：

Arp询问Info字段：Who has 10.16.0.1? Tell 10.16.202.175

应答info字段：10.16.0.1 is at 58:69:6c:5f:b2:32

网上邻居：

Arp询问Info字段：Who has 10.16.0.1? Tell 10.16.202.175

应答info字段：10.16.0.1 is at 58:69:6c:5f:b2:32

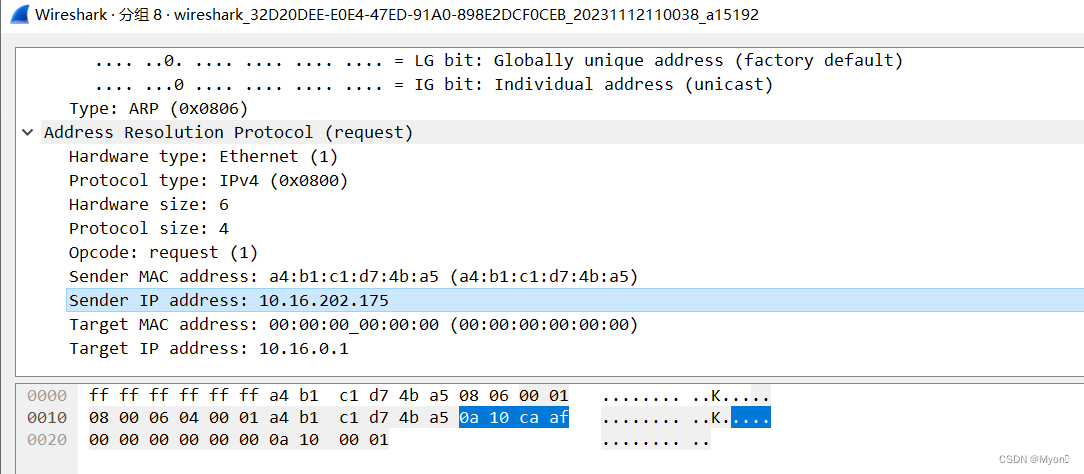

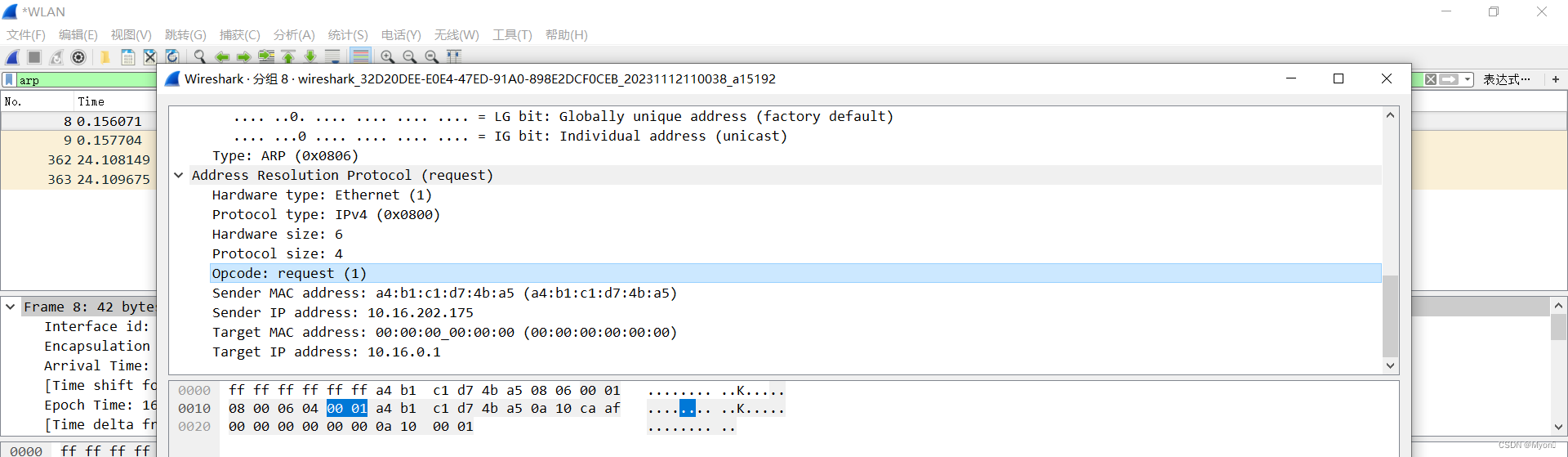

4-2）ARP询问分组和ARP响应分组中，opcode字段分别被是什么，代表什么意思？

Opcode: request (1)，表示这是一个ARP请求（ARP询问）的报文

4-3）在ARP报文中是否包含发送方的IP地址？

包含

4-4）捕获的ARP分组中，除了本机发出的ARP询问，是否还捕获了其他主机发出的ARP询问？除了对本机的ARP应带，是否还捕获了对其他主机发出的ARP应答？为什么？

如果Wireshark捕获的ARP分组中除了本机发出的ARP询问还有其他主机发出的ARP询问，以及除了对本机的ARP应答还有对其他主机发出的ARP应答，这可能是因为ARP是一个广播协议，ARP请求是以广播形式发送到网络上的所有设备。当一个设备需要与网络上的其他设备通信但不知道目标设备的MAC地址时，它会发出ARP请求，这个请求会被广播到整个网络。
