由于本人纯是新手，从硬件的接线到控制代码全是第一次接触，自己遇到了很多的坑，做出来的东西也不咋行，权当个经验贴看吧。

一、硬件方面

1、接线

建议你带着你的问题把dlp4500和你用的那款大恒相机的说明文档仔细看几遍（别问我怎么知道的），我想实现的是dlp4500投影图片，每投影一张图片触发相机拍一张照片。所有我就需要知道，dlp4500输出外部信号和相机外部硬触发怎么做。

参考文档都在官网上能下载到，我这儿简单分享一下我遇到的坑。

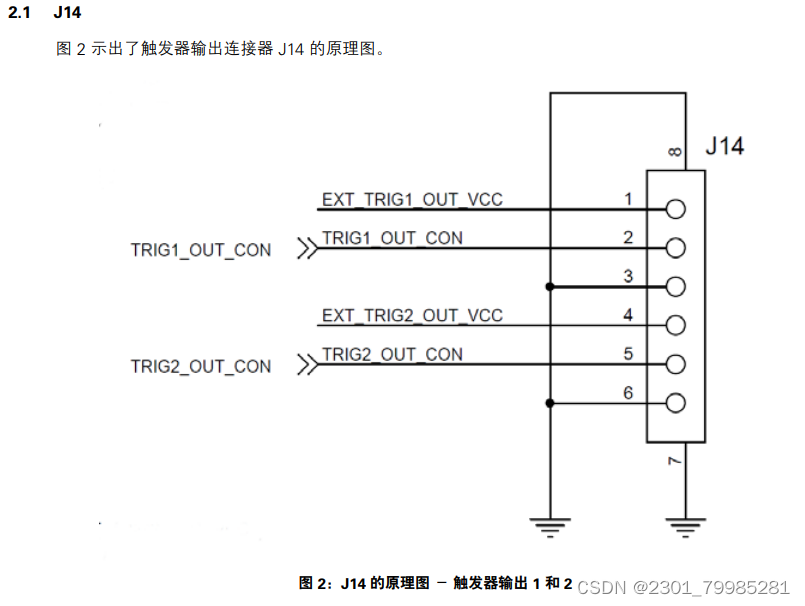

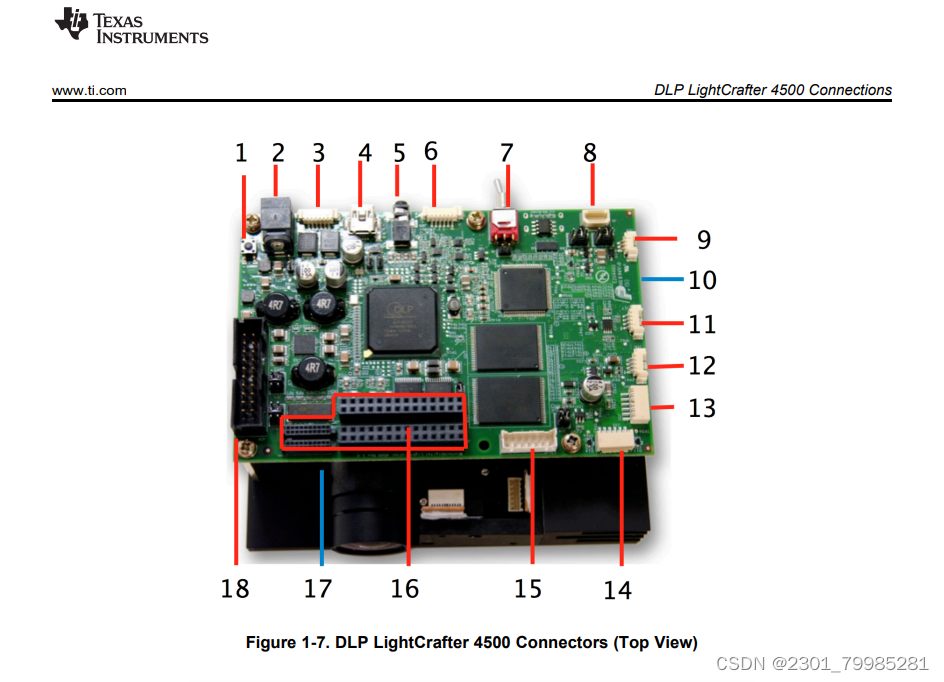

首先是这个dlp4500，我建议是用3位置的触发，用之前切记用示波器检测3的几个针脚的的波形，示波器时间轴打到100ms，接上那一下，波形有这样的变化说明没问题（红圈那块儿），否则你就要考虑一下你的dlp4500是不是坏了。

然后我这儿胶壳接插件是需要自己做的，这个网上都能买着，小tips：第一次做记得多买些线和1.25mm的簧片，不然会买第二次。

接着按说明文档里的，按接口接线就可以了

然后就是相机部分的接线，我这儿用的是mer-121-210u3m，按着说明文档里的每一根线对应的什么，按着接就可以了，第一个坑就来了！一定要去看看你的相机外触发电压和dlp4500的输出电压是多少，一定要对的上，就是输出电压一定要比外触发电压大，如果线都接好了依然不能触发，建议用稳压器改变电压，然后看示波器有没有变化，找一下两个的电压是不是能对的上。我的是是不行的，因为dlp4500的触发电压是1.8-3.3v，但是相机得10v才能触发，所有我用的光藕口。

（我这儿是要触发两台相机的，用的上图的123脚，把2脚给连出来两根线实测也可以同时触发两台相机）

最后就是烧录图片，调整曝光啥的，这些网上有很多的教程，我就不赘述了。
