问题描述

1、流程图生成代码：

public InputStream showModelPicture(String modelId) {

    Model modelData = repositoryService.getModel(modelId);
   ObjectNode modelNode = null;
   try {

        modelNode = (ObjectNode) new ObjectMapper()

                .readTree(repositoryService.getModelEditorSource(modelData.getId()));
   } catch (IOException e) {

        e.printStackTrace();
   }

    BpmnModel model = new BpmnJsonConverter().convertToBpmnModel(modelNode);
   DefaultProcessDiagramGenerator diagramGenerator = new DefaultProcessDiagramGenerator();
   return diagramGenerator.generateDiagram(model,Collections.<String>emptyList());
}

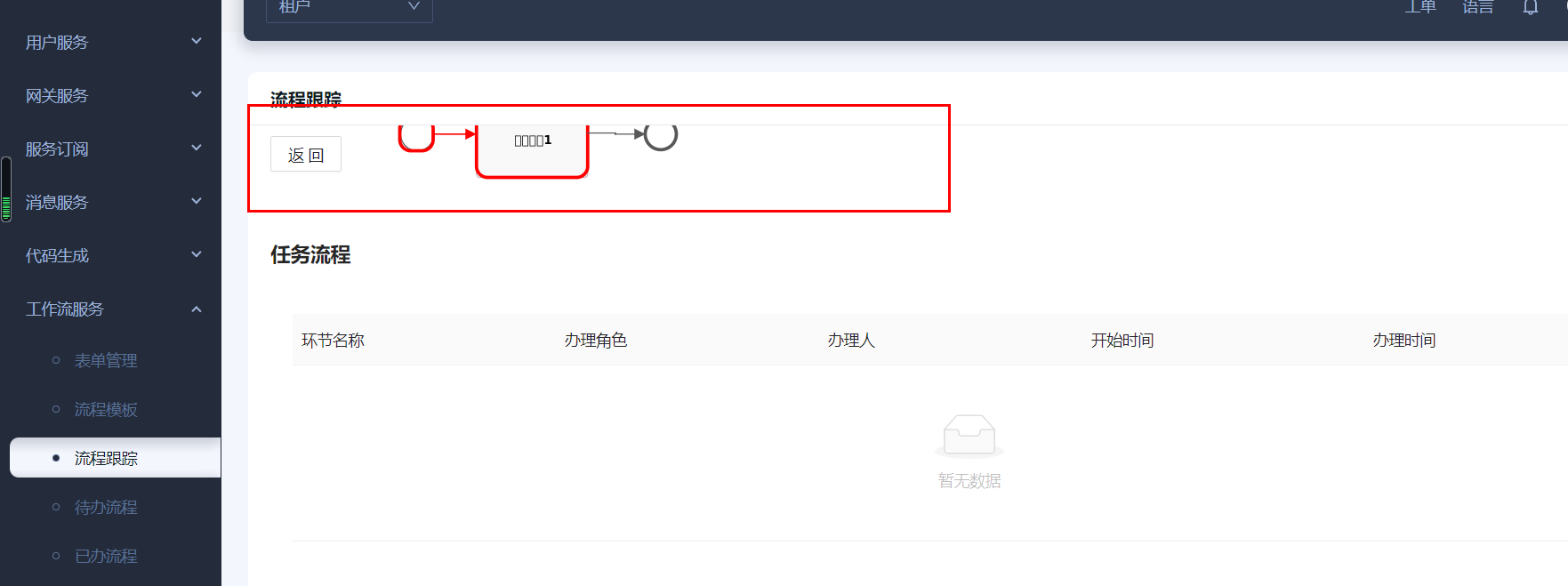

2、流程图在本地环下(macOS,win环境下没有测试)显示正常，没有中文贴乱码，但是在docker和kuberntes环境下中文乱码。

3、乱码时dockerfile

FROM openjdk:11
COPY target/*.jar ./app.jar

CMD ["sh","-c","java $JAVA_OPTS -Xms512m -Xmx512m -XX:+UseG1GC -XX:+HeapDumpOnOutOfMemoryError -Djava.security.egd=file:/dev/urandom -jar ./app.jar --server.port=8080 $PROJECT_OPTS"]

解决方法

修改dockerFile

1、更新基础镜像（检测基础镜像是否有/usr/share/fonts目录，有这个目录的基础镜像才有效）

2、将宋体字体文件拷贝到/usr/share/fonts目录下

FROM openjdk:11

COPY target/*.jar ./app.jar

# 配置字体
COPY simsun.ttf /usr/share/fonts/simsun.ttf

CMD ["sh","-c","java $JAVA_OPTS -Xms512m -Xmx512m -XX:+UseG1GC -XX:+HeapDumpOnOutOfMemoryError -Djava.security.egd=file:/dev/urandom -jar ./app.jar --server.port=8080 $PROJECT_OPTS"]
