一. 系统概述

该系统以STM32单片机为核心控制单元，采用OLED12864显示模块实时展示当前温度、烟雾浓度及其阈值。通过串口通信与GSM模块连接，利用DS18B20传感器监测温度，PCF8591进行I2C通信以采集烟雾浓度。同时，设定四个按键用于阈值调整及布防/撤防功能。当监测值超出设定阈值时，LED灯会亮起，蜂鸣器发出警报，并发送短信通知。

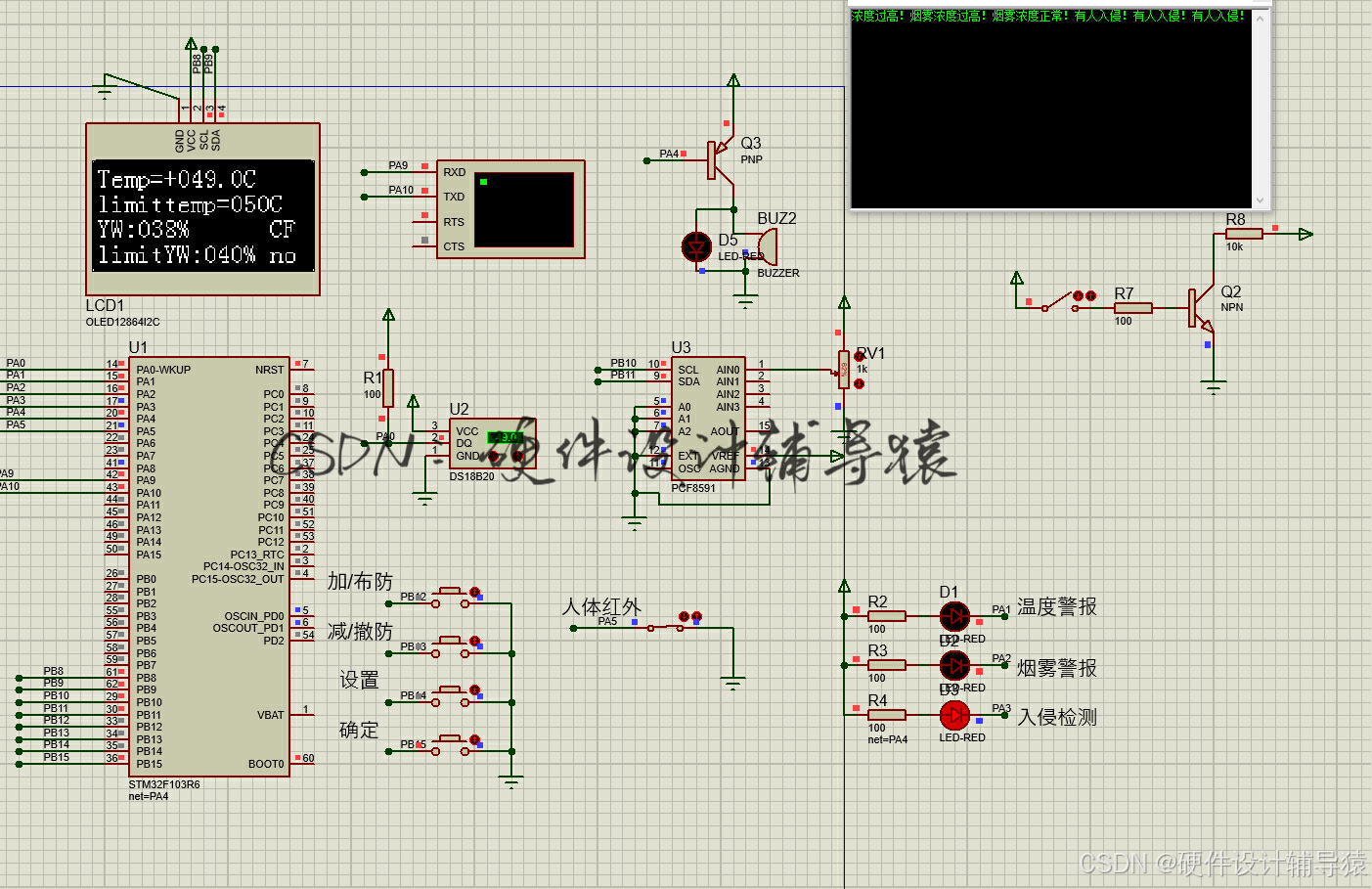

二. 仿真概述

1. 启动仿真后，显示屏将实时显示检测到的温度、烟雾浓度及相应的阈值，此外，上位机端会接收到“ready”信号，表示与手机端的连接已成功。

2. 系统默认处于布防状态。按下撤防按键后，若再次按下布防按键，依然可以切换到布防状态。当人体检测开关闭合时，将触发警报并通过GSM发送闯入警告信息。

3. 通过调节DS18B20传感器的红色按钮，可以设定温度阈值。当检测到温度超过设定值时，系统会发出警报，并通过GSM模块发送温度过高的短信提醒。

4. 调节烟雾传感器的输入浓度设置。当烟雾浓度超过设定阈值时，系统同样会发出警报并发送短信提醒用户。

5. 在布防状态下，按下人体检测开关会触发报警；若此时按下撤防按键，报警状态将被解除。

三.程序设计

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "DS18B20.h"
#include "Serial.h"
#include "EXTERN-Key.h"
#include "Key.h"
#include "MyI2c.h"
#include "LED.h"
uint8_t ad;
uint8_t analog;
uint8_t bian;
 uint16_t limitYW;
 uint16_t limittemp ;
	uint16_t defend;
int main(void)
{
	uint8_t k=0,j=0;
	uint8_t A=0;
	OLED_Init();
	DS18B20_Init();
	Serial_Init();
	MyI2C_Init();
	Externkey_Init();
	LED_Init();
	Key_Init();

	uint16_t Temp ;
	OLED_ShowString(1, 1, "Temp=      C");
	OLED_ShowString(2, 1, "limittemp=   C");
	OLED_ShowString(3, 1,"YW:   %");
	OLED_ShowString(4, 1,"limitYW:   %");
	OLED_ShowString(3, 14,"BF");
	OLED_ShowString(4, 14,"no");
	Serial_SendString("ready!");

	while (1)
	{
		if(bian==0)
		{
				if(defend==0)
				{
					OLED_ShowString(3, 14,"BF");
					if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5) == 0)
					{
								A=1;
								Serial_SendString("有人入侵！");
								GPIO_ResetBits(GPIOA, GPIO_Pin_3);
								GPIO_ResetBits(GPIOA, GPIO_Pin_4);

					}
						else
							{
								GPIO_SetBits(GPIOA, GPIO_Pin_3);
								GPIO_SetBits(GPIOA, GPIO_Pin_4);
								if(A==1)
								{
									Serial_SendString("检测无人！");
									A=0;
								}
							}
					}
					else
							OLED_ShowString(3, 14,"CF");
				if(DS18B20_Reset()==0)
				{
						Temp = DS18B20_ReadTemp();
						if(flag==1)
						{
							OLED_ShowString(1, 1, "Temp=-");
							OLED_ShowString(1, 10, ".");
							OLED_ShowNum(1,7,Temp/10%100,3);
							OLED_ShowNum(1,11,Temp%10,1);
						}
						else
						{
							OLED_ShowString(1, 1, "Temp=+");
							OLED_ShowString(1, 10, ".");
							OLED_ShowNum(1,7,Temp/10%100,3);
							OLED_ShowNum(1,11,Temp%10,1);
						}
				}
			else
					{
						OLED_ShowString(1,1,"No   sensor  ");
					Delay_ms(5);
					}
				ad = PCF8591_ADin(0x01);
				analog=(int)ad/255.0*250;
				OLED_ShowNum(3, 4, analog, 3);
				OLED_ShowNum(2, 11,limittemp, 3);
				OLED_ShowNum(4, 9,limitYW, 3);
			}
		if(bian == 1)
		{
			OLED_ShowString(2, 1, "limittemp=   C");
			Delay_ms(500);
			OLED_ShowNum(2, 11,limittemp, 3);
		}
		if(bian == 2)
		{
			OLED_ShowString(4, 1,"limitYW:   %");
			Delay_ms(500);
			OLED_ShowNum(4, 9,limitYW, 3);
		}
		if(Temp/10%100>=limittemp)
		{
			GPIO_ResetBits(GPIOA, GPIO_Pin_1);
			GPIO_ResetBits(GPIOA, GPIO_Pin_4);
			Serial_SendString("温度过高！");
			k=1;
		}
		else
		{
			GPIO_SetBits(GPIOA, GPIO_Pin_1);
			GPIO_SetBits(GPIOA, GPIO_Pin_4);
			if(k==1)
			{
				Serial_SendString("温度正常！");
				k=0;
			}

		}
		if( analog>=limitYW)
		{
			GPIO_ResetBits(GPIOA, GPIO_Pin_2);
			GPIO_ResetBits(GPIOA, GPIO_Pin_4);
			Serial_SendString("烟雾浓度过高！");
			j=1;
		}
		else
		{
			GPIO_SetBits(GPIOA, GPIO_Pin_2);
			GPIO_SetBits(GPIOA, GPIO_Pin_4);
			if(j==1)
			{
				Serial_SendString("烟雾浓度正常！");
				j=0;
			}
		}

	}

}
