我们前面大概介绍了GENEVE（Generic Network Virtualization Encapsulation，通用网络虚拟化封装）的基本原理（Geneve：通用网络虚拟化封装）。据我目前的了解，该功能主要是国外的一些厂商支持，国内支持的相对少一些。

碰巧，咱们之前介绍的飞塔防火墙FortiGate就支持这个功能（来吧，给大家分享一下最新版本的FortiGate-VM64，带试用授权），我们今天用FortiGate来简单配置一下。

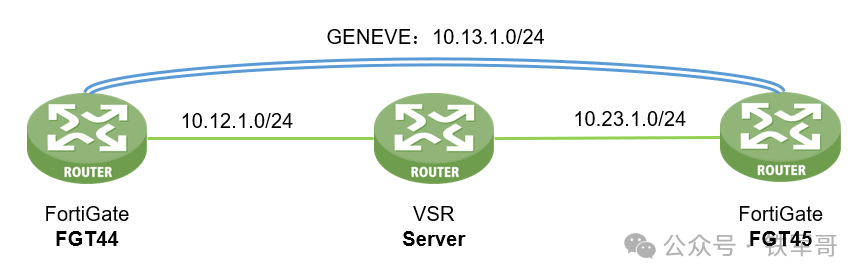

简单搭一个实验拓扑，GENEVE隧道的两端分别是两台FortiGate防火墙，通过VSR相连。

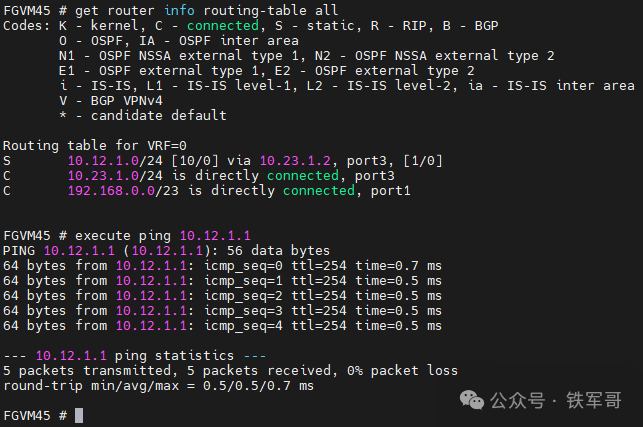

首先，配置互联接口IP地址，并配置静态路由，实现设备互通。

接下来，就可以配置GENEVE接口了。

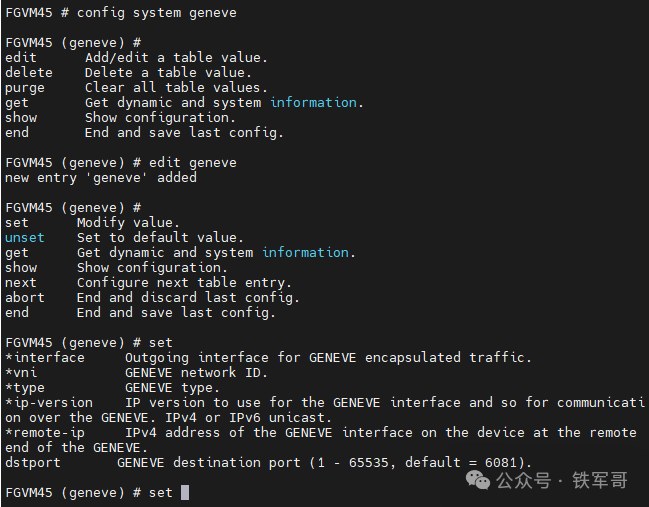

在官方的配置指导中，有多个配置选项。

config system geneve
    Description: Configure GENEVE devices.
    edit
        set dstport {integer}
        set interface {string}
        set ip-version [ipv4-unicast|ipv6-unicast]
        set remote-ip {ipv4-address}
        set remote-ip6 {ipv6-address}
        set type [ethernet|ppp]
        set vni {integer}
    next
end

在实际配置中，目前的GEVENE端口默认还都是使用6081，IP地址协议簇一般也是IPv4，接口类型也是ethernet类型，这些配置一般无需调整；而GEVENE封装使用的出接口、对端IP地址和VNI ID，这些就要与实际情况相匹配了。

比如说，我们先在FGT44设备上，把完整的6条命令都配置上：

config system geneve
    edit geneve45
        set interface port2
        set type ethernet
        set ip-version ipv4-unicast
        set remote-ip 10.23.1.3
        set dstport 6081
        set vni 88
    next
end

而当我们配置完成之后，查看配置时，就会发现只显示3条配置了，因为剩余3条和默认配置一样。

config system geneve
    edit geneve45
        set interface port2
        set vni 88
        set remote-ip 10.23.1.3
    next
end

因为GENEVE虚接口也是三层接口，所以可以配置IP地址，我们给接口添加一个IPv4地址，并使能PING访问。

config system interface
    edit geneve45
        set ip 10.13.1.1 255.255.255.0
        set allowaccess ping
    next
end

同样的，我们完成FGT45的配置。

config system geneve
    edit geneve44
        set interface port3
        set vni 88
        set remote-ip 10.12.1.1
    next
end
config system interface
    edit geneve44
        set ip 10.13.1.3 255.255.255.0
        set allowaccess ping
    next
end

配置完成之后，测试两台设备通过GENEVE接口进行互访。

访问正常，貌似没有什么难度。

接下来，我们看看报文的封装情况。



按照GENEVE协议规范的报文封装格式，从外到内依次是外层以太网报文头、外层IPv4报文头、外层UDP报文头、GENEVE报文头、内层以太网报文头、封装载荷。

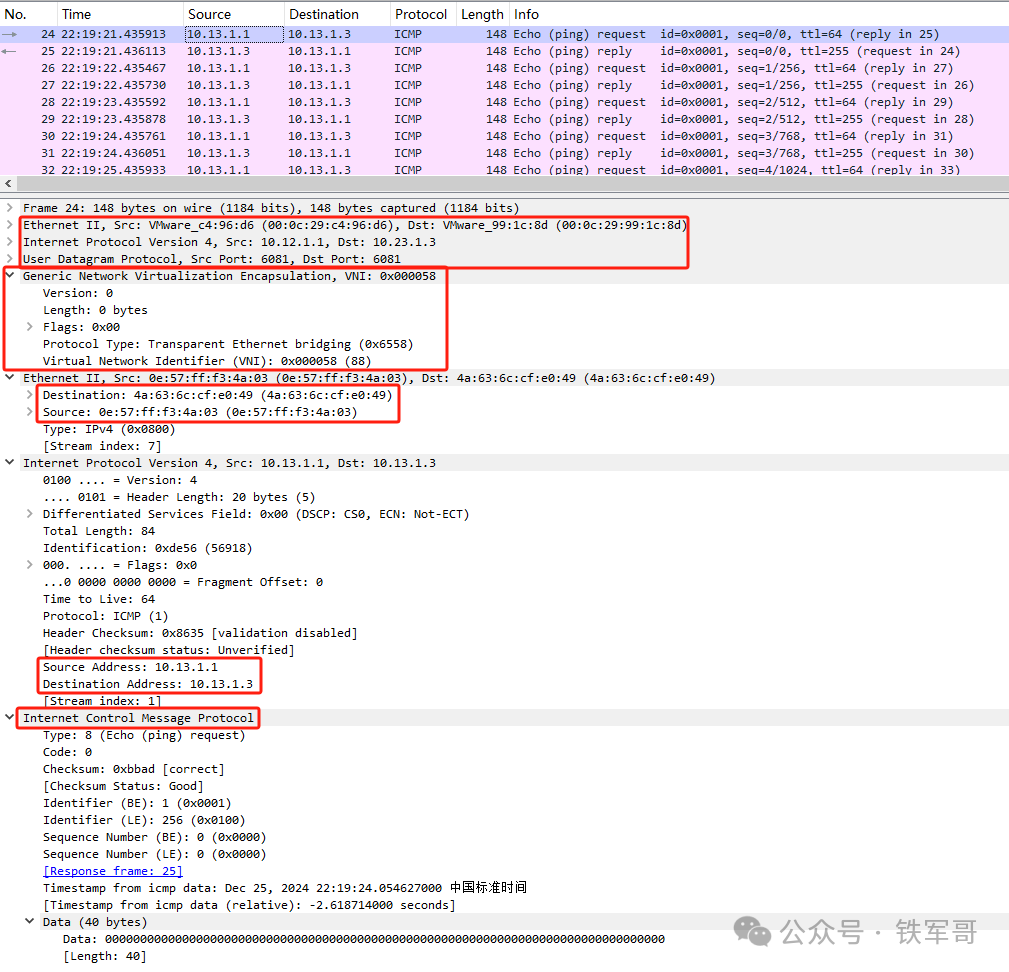

以我们的抓包为例，外层以太网报文头分别是FGT45和VSR的MAC地址，外层IPv4报文头分别是FGT44和FGT45的接口IPv4地址，外层UDP报文头指明了源目端口均为UDP 6081端口；再就是GENEVE报文头，记录了VNI为88，内层以太网报文头为两个GENEVE虚拟接口的MAC地址；再内层的封装载荷就是原始的PING报文了。

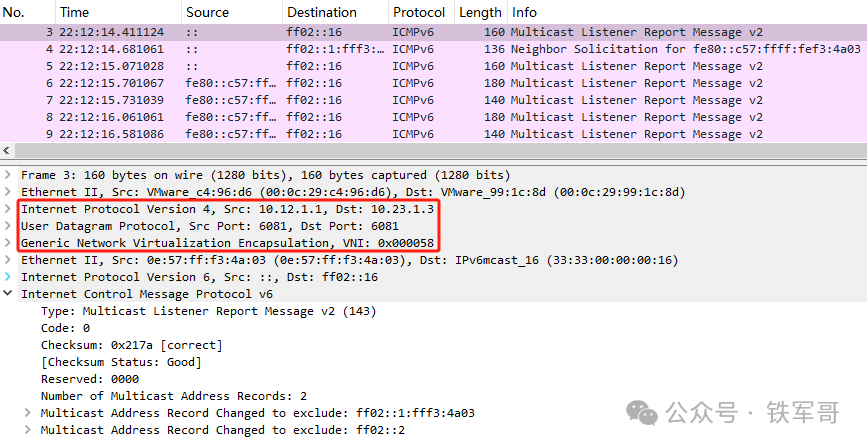

除此之外，我们还捕获了接口的邻居发现报文，是IPv6协议簇的，最内层报文竟然是ICMPv6。

不过报文结构跟IPv6的封装也是完全一致的。

从配置过程上看，非常简单；但是从报文结构上看，还是非常透明的，跟GRE的封装十分相似，怪不得协议规范里面提到将现有的控制平面移植到Geneve上运行应该很简单，只需付出最小的努力，因为Geneve建立在用于网络虚拟化的最常见协议（VXLAN和NVGRE）提供的基础数据平面功能之上。
