1、调度器概念

在kubernetes中，调度是指将Pod放在合适的节点上，以便节点上的kubelet能够运行这些Pod。并且可以自己开发调度器替代它使用，但是这么多年了依然存在说明它是最好的

Schedule是作为单独的程序运行的，启动后会一直监听API Server，获取‘‘PodSpec.NodeName’为空的Pod，调度器会为每个 Pod 创建一个 Binding 对象，记录该 Pod 应该运行在哪个节点上。但在做出这个决策前，调度器需要综合多个因素：

1. 公平调度

2. 资源高效利用

3. QoS（Quality of Service，服务质量）

4. affinity 和 anti-affinity

5. 数据本地化（data locality）

6. 内部负载干扰（inter-workload interference）

7. deadlines（Pod 生命周期中的时间限制机制）

自定义调度器

这个实验是更加方便理解调度器的一个过程，不指定的话默认用内置调度器，如下图

apiVersion: apps/v1
kind: Deployment
metadata:
  name: custom-scheduler
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      labels:
        app: myapp
    spec:
      schedulerName: custom-scheduler
      containers:
      - name: contaienr
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/busybox:1.28
        imagePullPolicy: IfNotPresent
        command:
        - "sleep"
        - "3600"

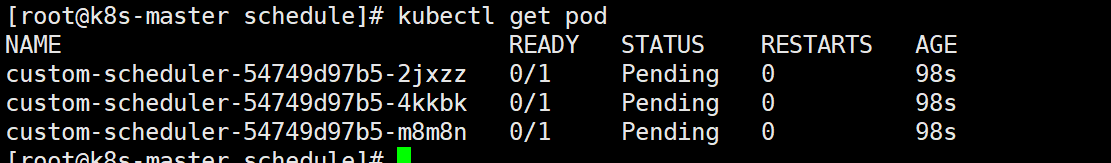

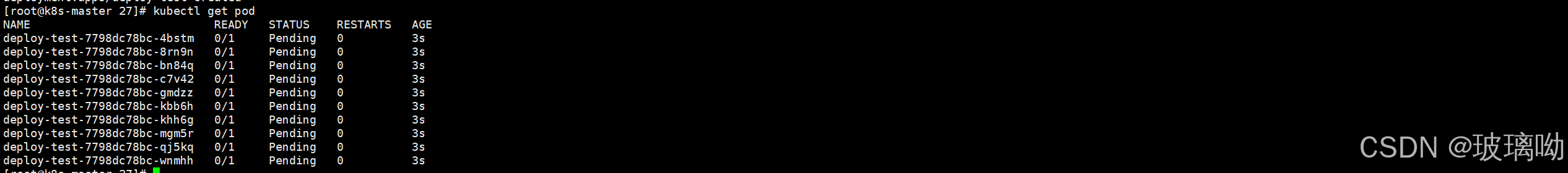

创建后可以看到pod是pending状态，也就是待处理。因为Pod中指定的scheduler是自定义的，还有没进行自定义调度器的创建，无法对pod进行调度，所以紧接着进行scheduler创建

先创建一个代理服务，用于调度器访问API使用，

kubectl proxy --port=8001
#这个命令的作用是在本地启动一个代理服务，可以通过 localhost:8001 访问API Server，这个服务默认只监听本地主机（127.0.0.1），不会公开给外部访问。如果需要其他主机访问,使用 --address=0.0.0.0。

#kubectl proxy 适合开发和调试环境，在生产环境中访问API Server，通常通过 RBAC 和网络策略实现更安全的方式。说了一大串，通俗的说就是测试用这个方式

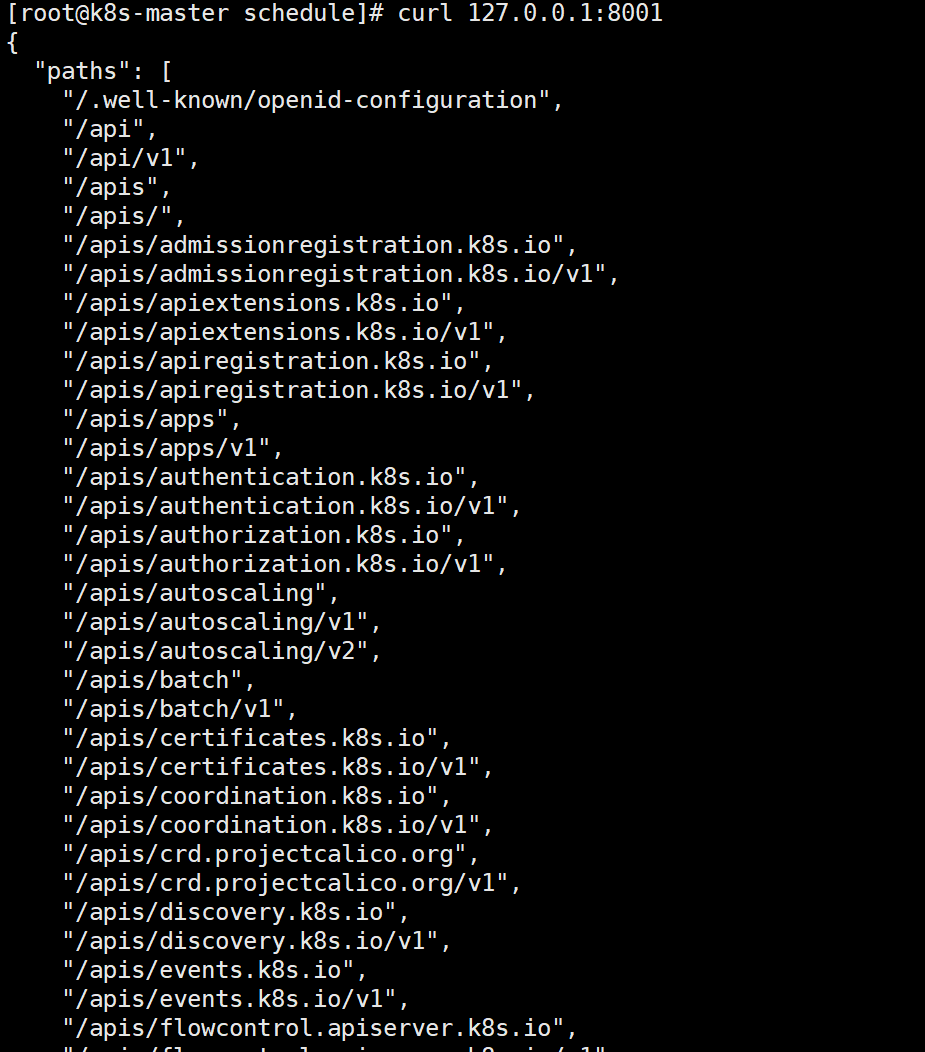

用curl进行代理访问就会看到apiserver暴露的所有的接口，再用shell写个自定义调度器脚本，脚本模拟调度器的分配

#!/bin/bash
SERVER='localhost:8001'
while true;
do
  for PODNAME in $(kubectl --server $SERVER get pods -o json | jq '.items[] | select(.spec.schedulerName == "my-scheduler") | select(.spec.nodeName == null) | .metadata.name' | tr -d '"')
  do
    NODES=($(kubectl --server $SERVER get nodes -o json | jq '.items[].metadata.name' | tr -d '"'))
    NUMNODES=${#NODES[@]}
    CHOSEN=${NODES[$[ $RANDOM % $NUMNODES ]]}

    curl --header "Content-Type:application/json" \
         --request POST \
         --data '{"apiVersion":"v1","kind":"Binding","metadata":{"name":"'$PODNAME'"},"target":{"apiVersion":"v1","kind":"Node","name":"'$CHOSEN'"}}' \
         http://$SERVER/api/v1/namespaces/default/pods/$PODNAME/binding/

    echo "Assigned $PODNAME to $CHOSEN"
  done
  sleep 1
done

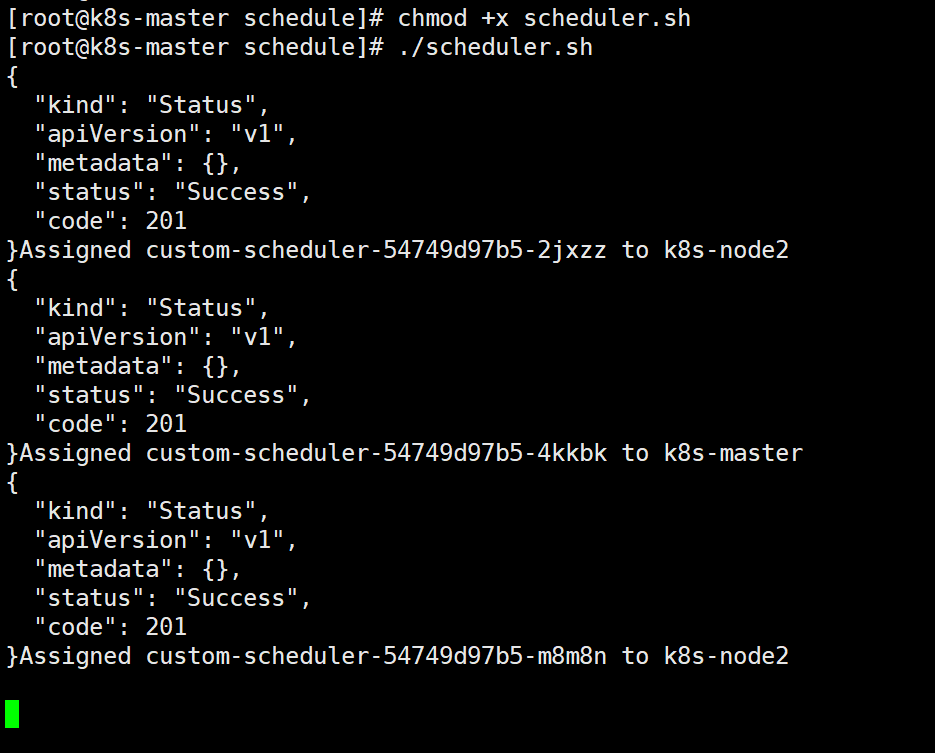

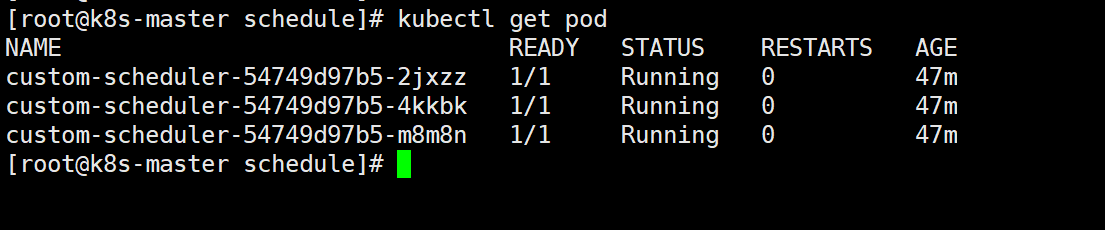

可以看到脚本的执行结果，和是否调度成功

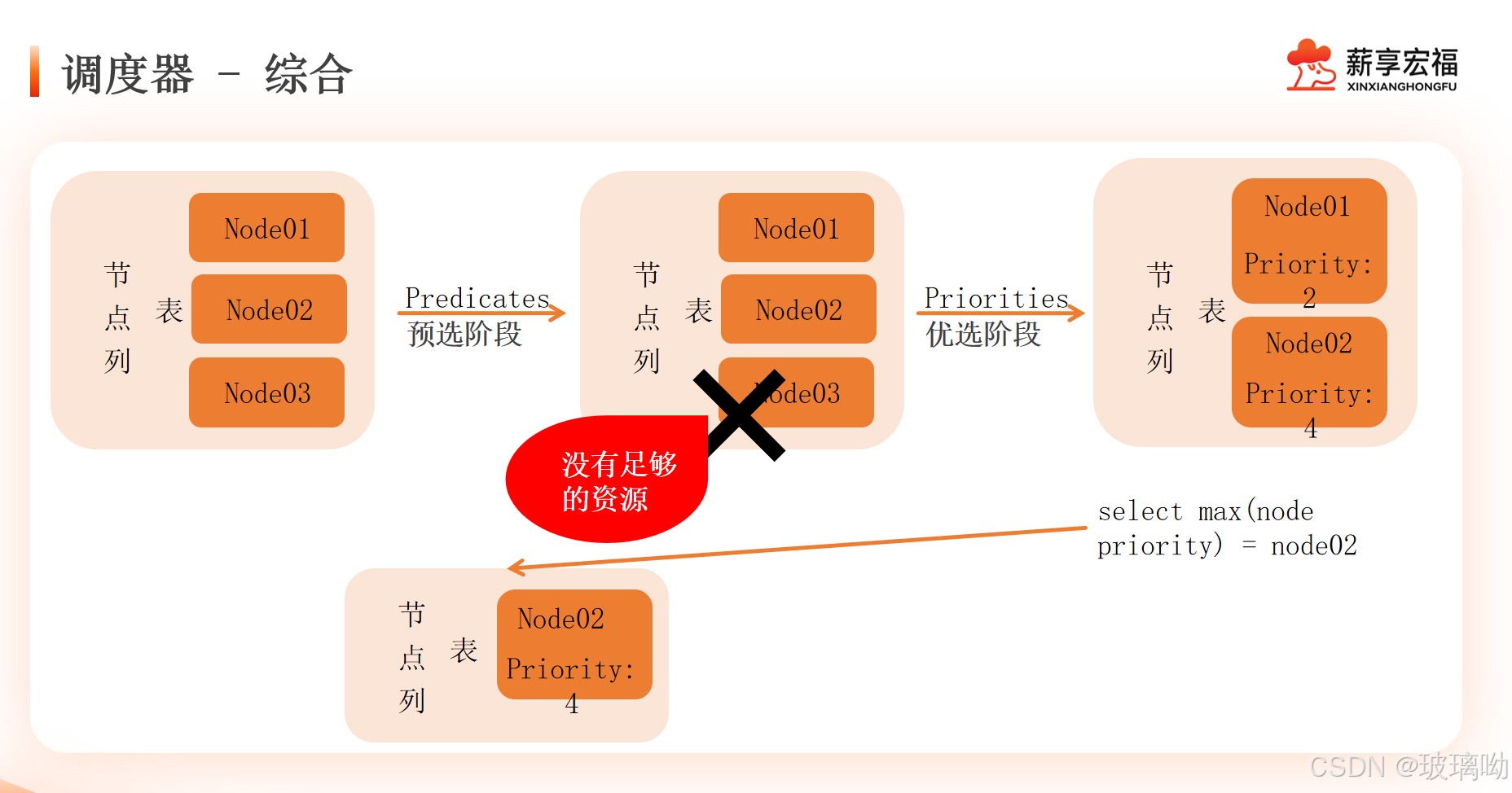

调度过程

调度分为几个部分：首先是过滤掉不满足条件的节点，整个过程成为“预选”；然后对通过预选的节点按照优先级排序，这是“优选”；最后从优选中在选择优先级最高的节点。如果中间任何一步骤有错误，就直接返回付错

预选和优选都是有算法的，并且算法随着k8s版本的更新在不停的进行迭代。如果‘预选’中没有合适的节点，Pod就会一直在“pending”状态，不断重试调度。经过预选后，如果有多个节点满足条件，就继续“优选”。

哪个节点满足调度算法的越多，就越容易被分配到哪个节点参考下图

2、亲和性

Kubernetes 的调度器亲和性主要分三种类型

• Node Affinity（节点亲和性），不支持topologyKey
• Pod Affinity（Pod亲和性）
• Pod AntiAffinity（Pod反亲和性）

并且每种类型都有两种策略

• preferredDuringSchedulingIgnoredDuringExecution：软性策略
  • 优先执行调度，没办法完成就算了
• requiredDuringSchedulingIgnoredDuringExecution：硬性策略
  • 必须执行调度

它们用于控制 Pod 的调度规则，使 Pod 能够根据特定的条件运行在满足要求的节点上或与其他 Pod 有特定关系。意思就是概念中提到的，将Pod自定义分配node节点。

节点亲和性

pod.spec.affinity.nodeAffinity

软性策略实验1

apiVersion: v1  # API版本，指定Kubernetes资源的版本，此处为v1
kind: Pod       # 资源类型，此处是Pod
metadata:       # Pod的元数据部分
  name: node-preferredDuringSchedulingIgnoredDuringExecution  # Pod的名称
  labels:       # Pod的标签部分
    app: node-preferredDuringSchedulingIgnoredDuringExecution # 自定义标签，用于选择或分类Pod
spec:           # Pod的规格定义
  containers:   # 定义Pod中的容器列表
    - name: node-affinity-preferred-pod  # 容器的名称
      image: nginx                      # 容器的镜像，此处为nginx
      imagePullPolicy: IfNotPresent     # 镜像拉取策略，当本地不存在时才拉取镜像
  affinity:                             # Pod的亲和性规则
    nodeAffinity:                       # 节点亲和性规则
      preferredDuringSchedulingIgnoredDuringExecution:  # 首选的调度规则，在调度时生效，忽略执行时的约束
        - weight: 1                     # 权重值，用于表示优先级，范围为1到100
          preference:                   # 节点选择的偏好条件
            matchExpressions:           # 定义节点选择条件的表达式
              - key: domain             # 节点的标签键，此处为"domain"
                operator: In            # 操作符，表示值在给定的列表中
                values:                 # 列表，表示标签值的匹配项
                  - qutamade            # 匹配的标签值，此处为"qutamade"

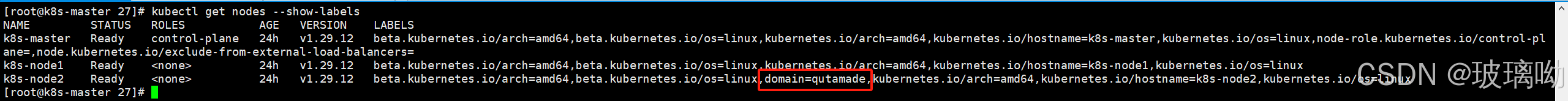

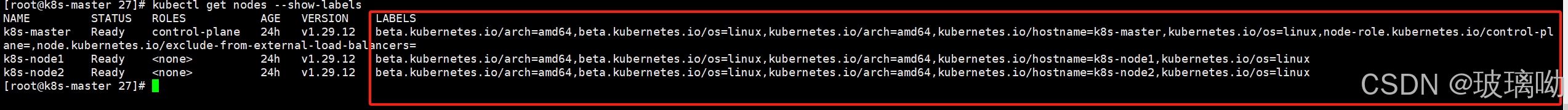

看匹配运算符，是用来匹配标签的。In的意思是在列表中，只要能匹配到标签值为qutamde，就把Pod分配到这个节点。来看下node节点标签

node节点标签没有qutamade这个键值，但是Pod还是running了。由此得出软性策略就是：不行就算了

软性策略实验2

来个更深层次的验证，让Pod在软策略的前提下在两个节点跳动，看看是不是在满足不了亲和性的情况下，软策略就不考虑Pod的分配要求

while true ;
do
    kubectl delete -f 2.pod.yaml
    kubectl create -f 2.pod.yaml
    kubectl get po -o wide
    sleep 1
done

#写个死循环，不停的删除创建，查看pod分配结果

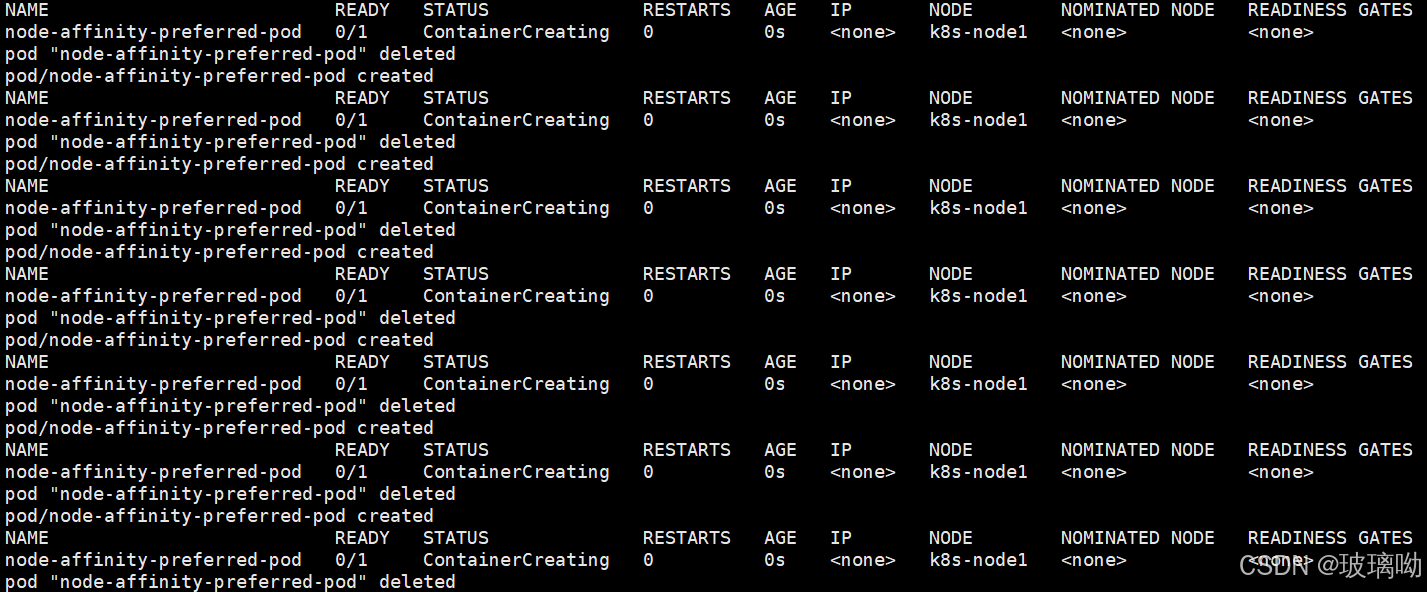

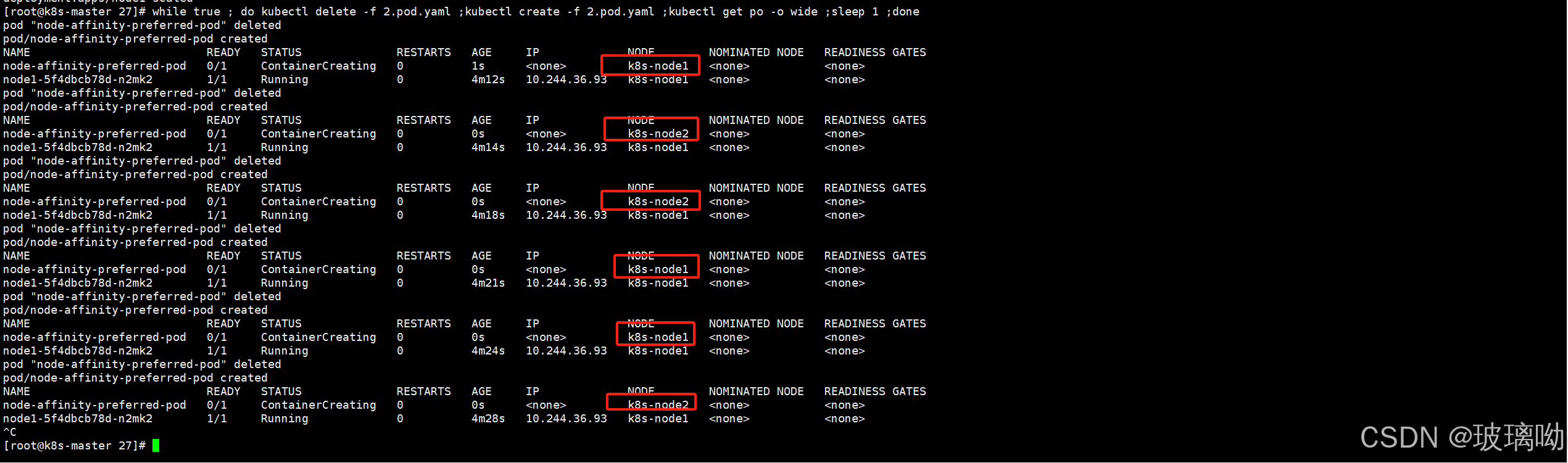

执行循环可能会出现pod一直分配到一个节点的情况，比如下面这样。这是因为node1节点在系统层面比如cpu、memory等各种资源，k8s的调度算法认为node1节点权重比node2高，所以才会一直在一个节点，可以试着给权重高的节点加点压力，比如占用资源使用

加码占用资源

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: node1
  name: node1
spec:
  replicas: 10
  selector:
    matchLabels:
      app: node1
  template:
    metadata:
      labels:
        app: node1
    spec:
      nodeName: k8s-node1    #将Pod调度到特定节点
      containers:
      - image: nginx
        name: nginx

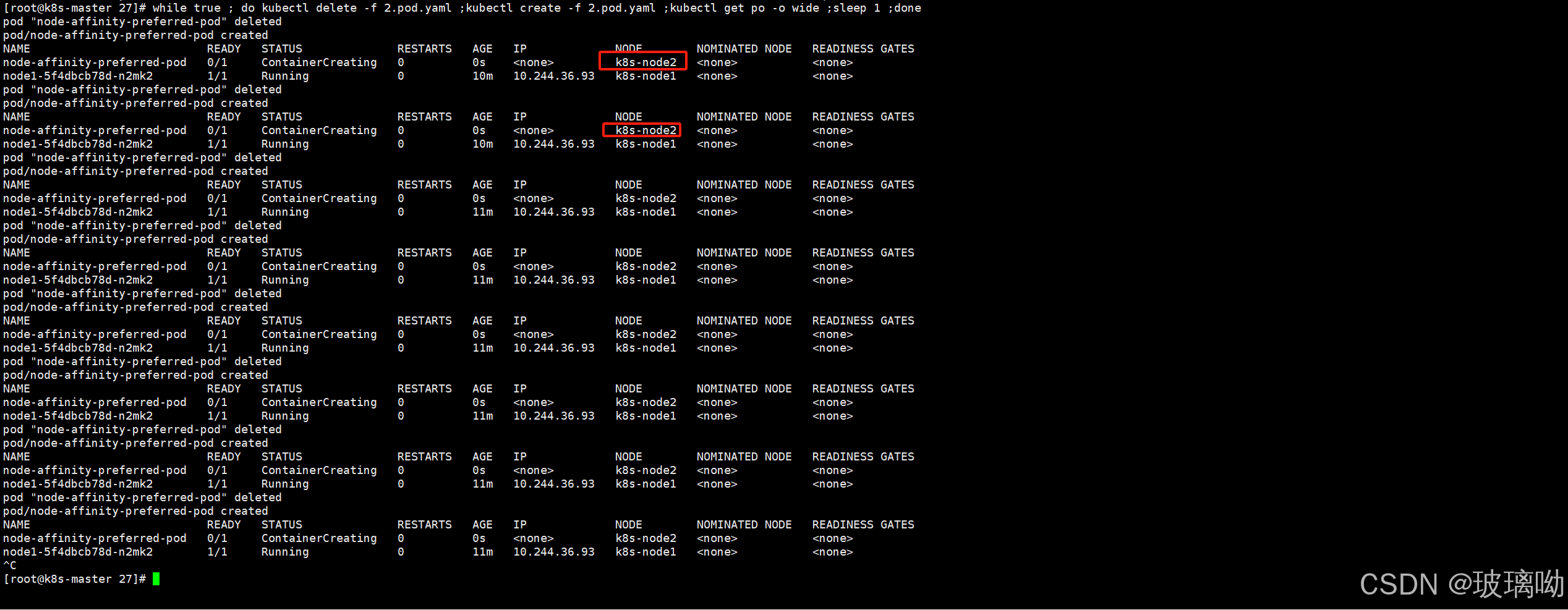

 在试下循环，来回跳动

软性策略实验3

前面验证了软性策略含义：“不行就算了”，现在要实验如果行！Pod会怎么分配

给node节点先加标签

kubectl label node k8s-node2 domain=qutamade
#这个键值对就是实验1中的键值对

在进行死循环，全部分配在node2上了

硬性策略实验

apiVersion: v1  # API版本，指定资源的版本，此处为v1
kind: Pod       # 资源类型，此处是Pod
metadata:       # 元数据部分，描述Pod的相关信息
  name: node-affinity-required-pod  # Pod的名称，必须唯一
  labels:       # 标签部分，定义该Pod的标识，方便选择和分组
    app: node-affinity-required-pod  # 自定义的标签键值对
spec:           # 规格部分，定义Pod的行为和配置
  containers:   # 定义Pod内的容器列表
    - name: node-affinity-required-pod  # 容器名称
      image: nginx                      # 使用的容器镜像，这里是nginx
      imagePullPolicy: IfNotPresent     # 镜像拉取策略，表示如果本地没有镜像则拉取
  affinity:                             # Pod的亲和性规则，用于节点选择
    nodeAffinity:                       # 节点亲和性规则部分
      requiredDuringSchedulingIgnoredDuringExecution:  # 强制性规则，调度时必须满足
        nodeSelectorTerms:              # 节点选择器条件列表
          - matchExpressions:           # 条件表达式列表
              - key: kubernetes.io/hostname  # 标签键，此处是节点的主机名
                operator: In              # 操作符，表示值必须在给定列表中
                values:                   # 值列表，表示匹配的标签值
                  - k8s-node3             # 匹配的节点名称为"k8s-node3"

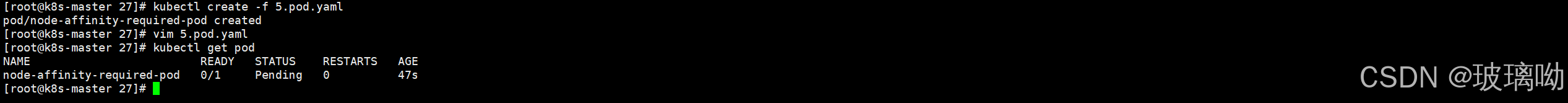

通过上图可以看到pod一直处于pending，因为运算符选择的标签是node3，而集群中只有一个master和node1、node2。修改下键值吧，然后给node随便一个节点加标签

key ：disktype
values：
  - ssd

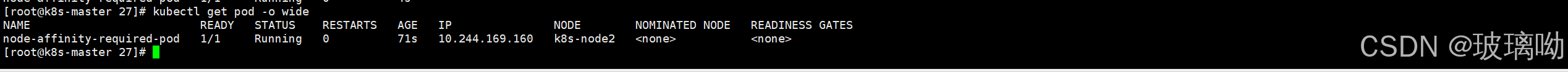

调度成功

Pod亲和性

pod.spec.affinity.podAffinity

Pod的匹配流程是先匹配符合要求的Pod，然后再匹配看哪些节点符合拓扑域要求，比节点亲和性稍微复杂一丢丢

• topologykey（拓扑域）：也是一种标签，但是匹配的是标签的key。假设朋友在北京大兴，我要去找朋友玩，是不是要先去北京，然后再去昌平？这里北京和大兴就是一个键值对。而北京就是拓扑域

软性策略实验1

apiVersion: v1  # 指定 API 的版本为 v1。
kind: Pod       # 声明 Kubernetes 资源的类型为 Pod。
metadata:
  name: pod-aff-prefer  # 定义 Pod 的名称。
  labels:              # 定义 Pod 的标签。
    app: pod-aff       # 添加标签键值对，用于标识该 Pod。
spec:
  containers:
    - name: myapp       # 容器的名称。
      image: nginx      # 使用的镜像为 nginx。
      imagePullPolicy: IfNotPresent  # 镜像拉取策略，若本地已存在镜像则不重新拉取。
  affinity:              # 定义亲和性规则。
    podAffinity:         # Pod 亲和性规则，要求与特定 Pod 靠近。
      preferredDuringSchedulingIgnoredDuringExecution:  # 定义优先级规则，非强制。
        - weight: 1      # 亲和性的权重，值越大优先级越高。
          podAffinityTerm:  # 定义亲和性的具体匹配条件。
            labelSelector:  # 标签选择器，用于匹配目标 Pod。
              matchExpressions:  # 表达式形式匹配标签。
                - key: app        # 目标 Pod 必须包含的标签键。
                  operator: In    # 匹配运算符，表示标签值在指定值列表中。
                  values:         # 标签的值列表。
                    - pod-1       # 匹配的目标 Pod 的标签值为 pod-1。
            topologyKey: kubernetes.io/hostname  # 拓扑域键，表示亲和性作用的拓扑域。

分析下流程，创建对象后要先去各个节点寻找标签为pod-1的Pod，如果有一个或多个节点符合要求再继续往下看拓扑域。如果拓扑域有一个或多个符合要求，在根据调度器算法进行优选

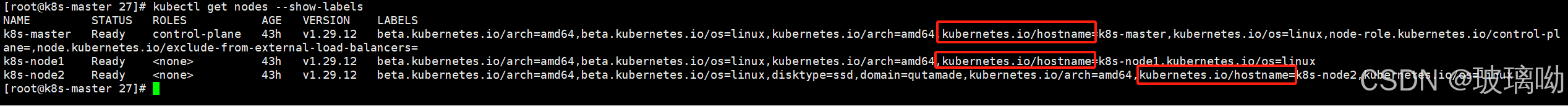

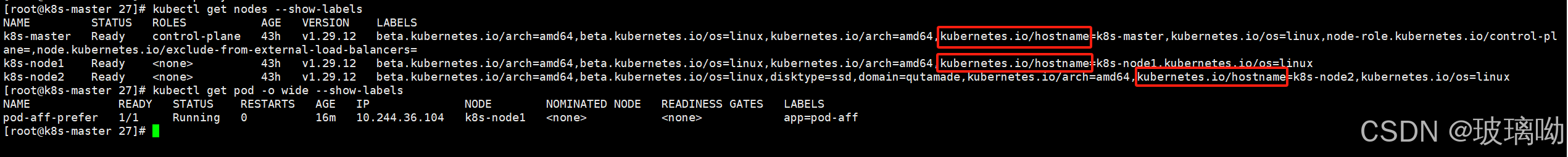

看上图，框选就是拓扑域。再看pod，有且只有一个刚创建的Pod，并没有符合代码中app=pod-1标签的pod在任何节点，但是pod还是运行了

因为使用的是软策略，不行就算了

软性策略实验2

紧接上面的实验，随便新创建一个pod

apiVersion: v1
kind: Pod
metadata:
  name: test-pod
  labels:
    app: pod-1
spec:
  containers:
    - name: test-container
      image: nginx
      imagePullPolicy: IfNotPresent

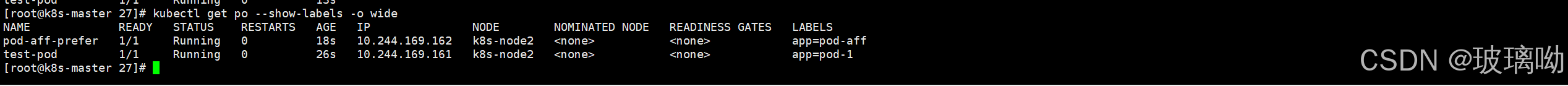

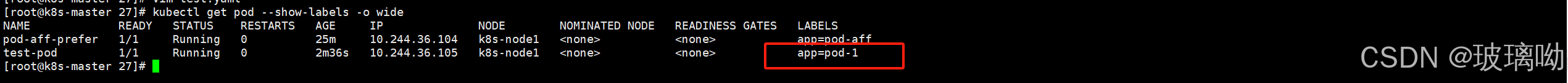

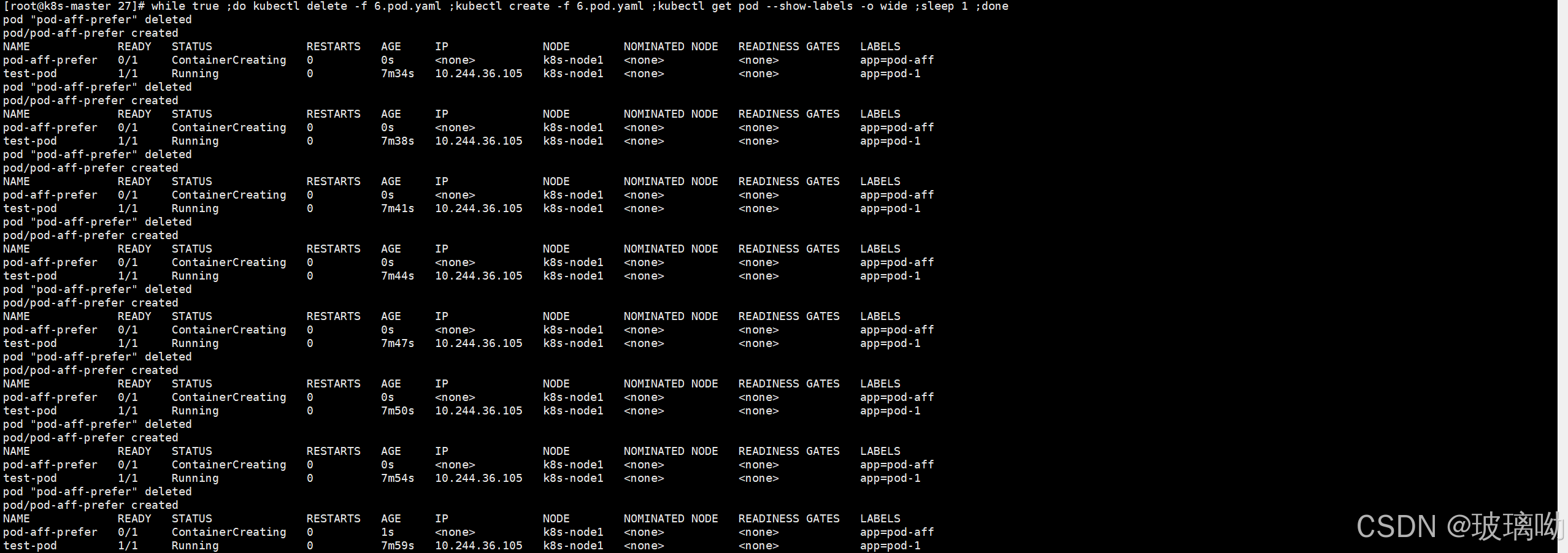

创建对象后看标签，如上图，现在pod标签和拓扑域都符合实验1代码的要求了，写个死循环创建软策略pod试下，看看节点分配

它会一直被调度到node1节点

硬性策略实验

apiVersion: v1 # 定义 API 版本，v1 表示核心组中的资源。
kind: Pod # 资源类型为 Pod。
metadata: # 元数据部分，定义 Pod 的基本信息。
  name: pod-aff-prefer # Pod 的名称，必须唯一。
  labels: # 给 Pod 设置的标签，用于分类或选择。
    app: pod-aff # 标签的键值对，key 是 "app"，value 是 "pod-aff"。
spec: # Pod 的规格定义。
  containers: # 定义 Pod 中包含的容器列表。
    - name: myapp # 容器的名称。
      image: nginx # 使用的镜像，这里是官方 Nginx 镜像。
      imagePullPolicy: IfNotPresent # 拉取镜像的策略，如果本地没有才拉取。
  affinity: # 定义调度的亲和性规则。
    podAffinity: # 定义 Pod 的亲和性规则。
      requiredDuringSchedulingIgnoredDuringExecution: # 调度时必须满足的亲和性规则。
        - labelSelector: # 用于匹配目标 Pod 的标签。
            matchExpressions: # 匹配表达式，用于更复杂的匹配逻辑。
              - key: app # 匹配的标签键。
                operator: In # 操作符，表示标签值必须在下面的值列表中。
                values: # 标签值列表。
                  - pod-1 # 要匹配的值，这里是 "pod-1"。
          topologyKey: kubernetes.io/hostname # 拓扑键，表示调度在相同主机名的节点上。

把之前实验的pod都删除然后创建

可以看到pod处于pending状态，因为有没有符合它要求的标签pod-1，随便创建一个pod，让它分配到node2节点，然后再看

apiVersion: v1
kind: Pod
metadata:
  name: test-pod
  labels:
    app: pod-1
spec:
  nodeName： k8s-node2
  containers:
    - name: test-container
      image: nginx
      imagePullPolicy: IfNotPresent

成功调度

Pod反亲和性

pod.spec.affinity.podAntiAffinity

这个就很简单易懂了，和pod亲和性相反嘛，比如node1节点有个标签pod-1的pod，那我就不和它在一起

软性策略实验1

先随便创建个pod，标签为pod-2

apiVersion: v1
kind: Pod
metadata:
  name: test-pod
  labels:
    app: pod-2
spec:
  containers:
    - name: test-container
      image: nginx
      imagePullPolicy: IfNotPresent

 然后在创建测试pod

apiVersion: v1 # 定义 API 版本，v1 表示核心组中的资源。
kind: Pod # 资源类型为 Pod。
metadata:
  name: pod-antiaff-prefer # Pod 的名称，必须唯一。
  labels:
   app: pod-aff # 标签的键值对，key 是 "app"，value 是 "pod-aff"。
spec:
  containers:
    - name: myapp # 容器名称。
      image: nginx # 容器镜像，使用官方的 Nginx 镜像。
      imagePullPolicy: IfNotPresent # 拉取策略：仅当本地没有镜像时才拉取。
  affinity:
    podAntiAffinity: # 定义 Pod 的反亲和性规则。
      preferredDuringSchedulingIgnoredDuringExecution: # 定义软调度规则。
        - weight: 1 # 软规则的权重，值在 1-100 之间。
          podAffinityTerm: # 定义亲和条件。
            labelSelector: # 用于匹配 Pod 标签的选择器。
              matchExpressions:
                - key: app # 匹配的标签键。
                  operator: In # 操作符，表示标签值必须包含在列表中。
                  values:
                    - pod-2 # 要匹配的值，这里是 "pod-2"。
            topologyKey: kubernetes.io/hostname # 拓扑键，表示调度到不同主机节点上。

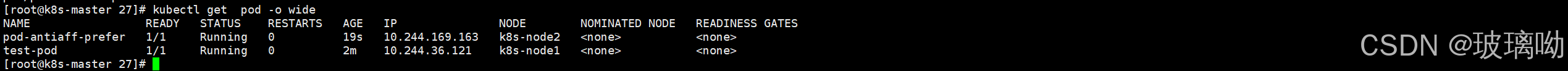

看下图，不在一个节点

软性策略实验2

接着上面的实验，在两个节点都创建标签为pod-2的pod，看看结果

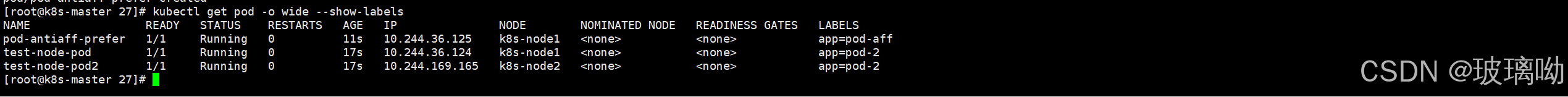

没办法了，只能选一个节点调度。（ps：和讨厌的人在一起是真的烦）

硬性策略实验

apiVersion: v1
kind: Pod
metadata:
  name: pod-antiaff-prefer
  labels:
   app: pod-aff
spec:
  containers:
    - name: myapp
      image: nginx
      imagePullPolicy: IfNotPresent
  affinity:
    podAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchExpressions:
              - key: app
                operator: In
                values:
                  - pod-2
          topologyKey: kubernetes.io/hostname

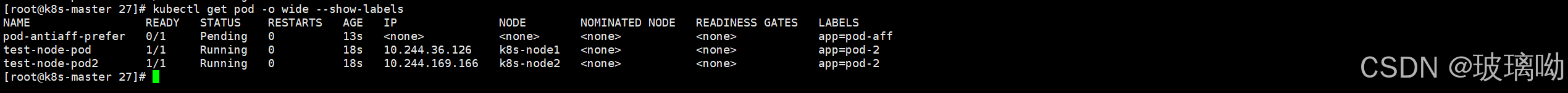

 看下图，测试pod处于pending状态，两个节点都有讨厌的人。我选择狗带

3、污点和容忍

kubectl taint node nodeName key:value:effect
#添加污点

kubectl taint node nodeName key:value:effect-
kubectl taint node nodeName key=:effect-
#在污点后加“-”就是删除污点了，value为空的话key后面要加“=”

也可以用edit，随便啦，怎么方便怎么来

节点亲和性 是Pod的一种属性，它使 Pod 被吸引到一类特定的节点（这可能出于一种偏好，也可能是硬性要求）。

污点（Taint） 则相反——它使节点能够排斥一类特定的 Pod。用来避免Pod被分配到不适合的节点上。每个节点上都可以应用一个或多个taint，这表示对于那些不能容忍这些taint的pod，是不会被该节点所接受的。

容忍度（Toleration） 是应用于 Pod 上的。容忍度允许调度器调度带有对应污点的 Pod。 容忍度允许调度但并不保证调度：作为其功能的一部分， 调度器也会评估其他参数

污点和容忍度（Toleration）相互配合，可以用来避免 Pod 被分配到不合适的节点上。 每个节点上都可以应用一个或多个污点，这表示对于那些不能容忍这些污点的 Pod， 是不会被该节点接受的

举个例子

• A去相亲，缺点是打呼噜。B看了介绍说自己睡觉深，可以容忍。但是！可以容忍是一回事，会不会在一起是另一回事，这就是污点和容忍

污点

每个污点有一个key和value作为污点的标签，其中value可以为空

key=value：effect    #value不为空

key：effect    #value为空

effect描述污点的作用。当前taint effect支持如下三个选项

• NoSchedule：表示k8s不会将Pod调度到具有该污点的Node上
• PreferNoSchedule：表示k8s将尽量避免将Pod调度到具有该污点的Node上
• NoExecute：表示k8s不会将Pod调度到具有该污点的Node上，同时会将Node上已经存在的Pod驱逐出去

污点实验

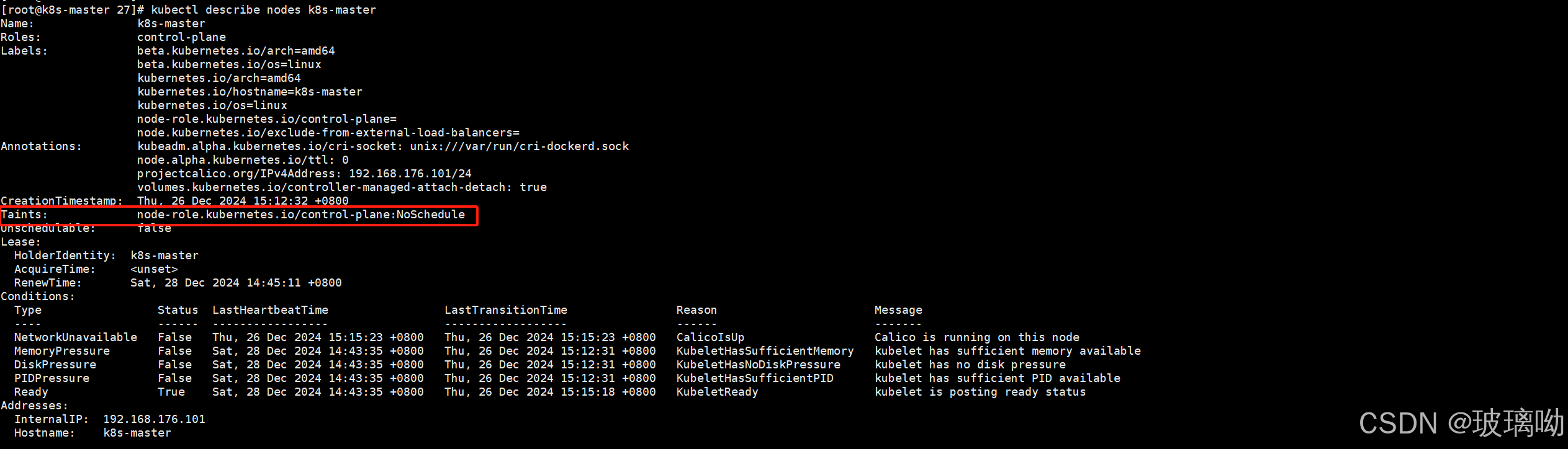

前面做过的所有实验中，master节点上从来没有被调度过pod，这是因为master节点上的污点存在。如下图所示，它的value就为空

关于怎么查这个信息不用再说了吧，-o yaml或者describe都行

​

 现在将这个污点删掉

kubectl taint node k8s-master node-role.kubernetes.io/control-plane=:NoSchedule-

写个DaemonSet控制器，这个控制器的特性是每个节点都会分配一个Pod

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: test-contorller
spec:
 selector:
   matchLabels:
     app: test
 template:
   metadata:
     labels:
       app: test
   spec:
     containers:
       - name: test-container
         image: nginx
         imagePullPolicy: IfNotPresent

​

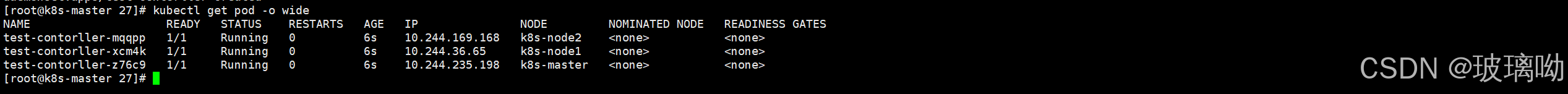

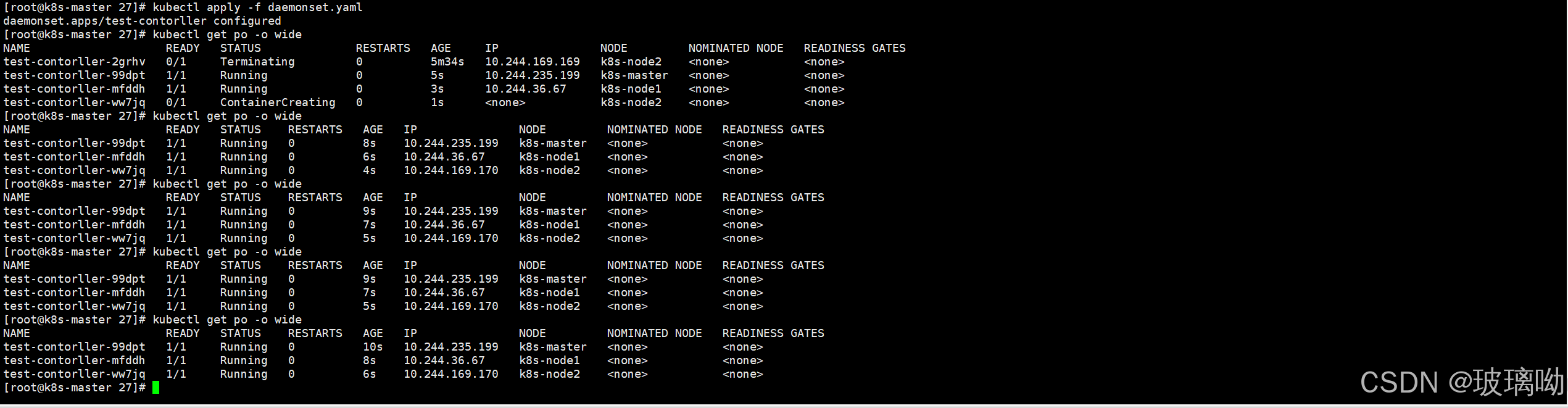

 如上图三个节点都被分配了Pod

容忍

对于Pod的容忍来说，就在清单中设置比较方便了，设置方式如下

tolerations:
  - key: "key"
    operator: "Equal"
    value: "value"
    effect: "NoSchedule"
#允许 Pod 容忍一个特定的污点，从而可以调度到带有该污点的节点上，要和

tolerations:
  - key: "key"
    operator: "Equal"
    value: "value"
    effect: "NoExecute"
    tolerationSeconds： 3600
#允许 Pod 容忍一个带有 NoExecute 效果的污点（Taint），并设置了一个时限，表示如果在这个时间内没有移除该污点，Pod 会被驱逐



特殊类型
tolerations:
  - key: "key"
    operator: "Exists"
    effect: "NoSchedule"
#当不指定污点value时，兼容所有value。只要key存在，策略是NoSchedule，都可以容忍

tolerations:
  - operator: "Exists"
#污点通通容忍

tolerations:
  - key: "key"
    operator: "Exists"
#只要key存在，不管什么污点效果，都可以容忍


在有多个master存在时，防止资源浪费，可以如下设置
kubectl taint nodes nodeName node-role.kubernetes.io/master=:PreferNoSchedule
#尽可能不被调度，但是在node节点压力大撑不住时候可以调度

容忍实验

将刚才master节点删除的污点在添加进来

kubectl taint node k8s-master node-role.kubernetes.io/control-plane:NoSchedule

删除刚才的ds控制器，在重新创建

• 如果 master 节点上的污点是 NoSchedule 类型，Pod 不会因为污点的还原而被删除。
• 如果污点是 NoExecute 类型，并且 DaemonSet Pod 没有相应的容忍度，那么 Pod 会被驱逐

如上图，这是正常情况，现在在pod中添加容忍度

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: test-contorller
spec:
 selector:
   matchLabels:
     app: test
 template:
   metadata:
     labels:
       app: test
   spec:
     containers:
       - name: test-container
         image: nginx
         imagePullPolicy: IfNotPresent
     tolerations:
       - key: node-role.kubernetes.io/control-plane
         operator: Exists
         effect: NoSchedule

如下图，又在master分配Pod了

4、固定节点调度

前面的的亲和性啦、污点啦、容忍啦，相对于固定节点调度来说都太过于花哨。看看固定节点调度如何简单朴实

指定节点调度

pod.spec.nodeName

将pod直接调度到指定的Node节点上，跳过Scheduler的调度策略，该匹配规则是强制匹配，不受污点和亲和性的干扰，来试下

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-test
spec:
  replicas: 10
  selector:
    matchLabels:
      app: test
  template:
    metadata:
      labels:
        app: test
    spec:
      nodeName: k8s-master
      containers:
        - name: myweb
          image: nginx
          imagePullPolicy: IfNotPresent

指定节点标签调度

pod.spec.nodeSelector

通过k8s的label-selector机制选择节点，由调度器调度策略匹配label，而后调度Pod到目标节点，该匹配规则是强制匹配

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-test
spec:
  replicas: 10
  selector:
    matchLabels:
      app: test
  template:
    metadata:
      labels:
        app: test
    spec:
      nodeSelector:
        test：nodeselector
      containers:
        - name: myweb
          image: nginx
          imagePullPolicy: IfNotPresent

出问题了，为啥？因为所有节点都没有这个标签，尝试在master节点打标签看结果

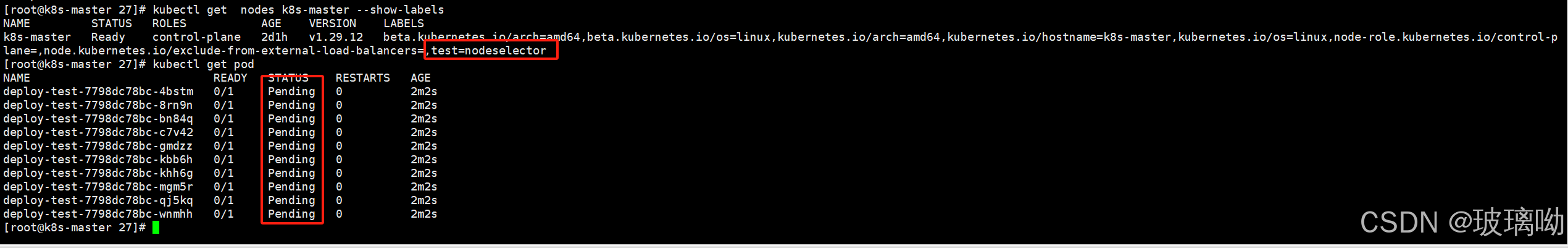

 如上图，master节点打了标签还是pending，又为啥呢？

因为它和nodeName关键字不一样，nodeselector关键字虽然提供了约束，但它本质上还是由Scheduler来进行调度的。既然还是它调度就绕不开污点的策略，mater的污点效果是NoSchedule

在尝试在node1节点打标签，成功。因为node节点没有NoSchedule污点效果
